Какие существуют размеры плоской отвёртки

Размеры отверток – всё не так однозначно

Перед откручиванием или закручиванием винта важно правильно подобрать размер отвертки – даже если её ширина будет впору насечке, приложив усилие вы можете с легкостью сломать шляпку детали. Именно поэтому форма инструмента должна быть выбрана максимально точно.. В работе с тугими винтами или шурупами необходимо знать на что способна ваша отвертка – степень закалки её основания должна быть средней

Форма приспособления в идеале квадратная либо шестигранная, но не круглая. В противном случае вы рискуете надломить устройство, и отправится в магазин за новым.

В работе с тугими винтами или шурупами необходимо знать на что способна ваша отвертка – степень закалки её основания должна быть средней. Форма приспособления в идеале квадратная либо шестигранная, но не круглая. В противном случае вы рискуете надломить устройство, и отправится в магазин за новым.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Особенности плоских и шестигранных отвёрток

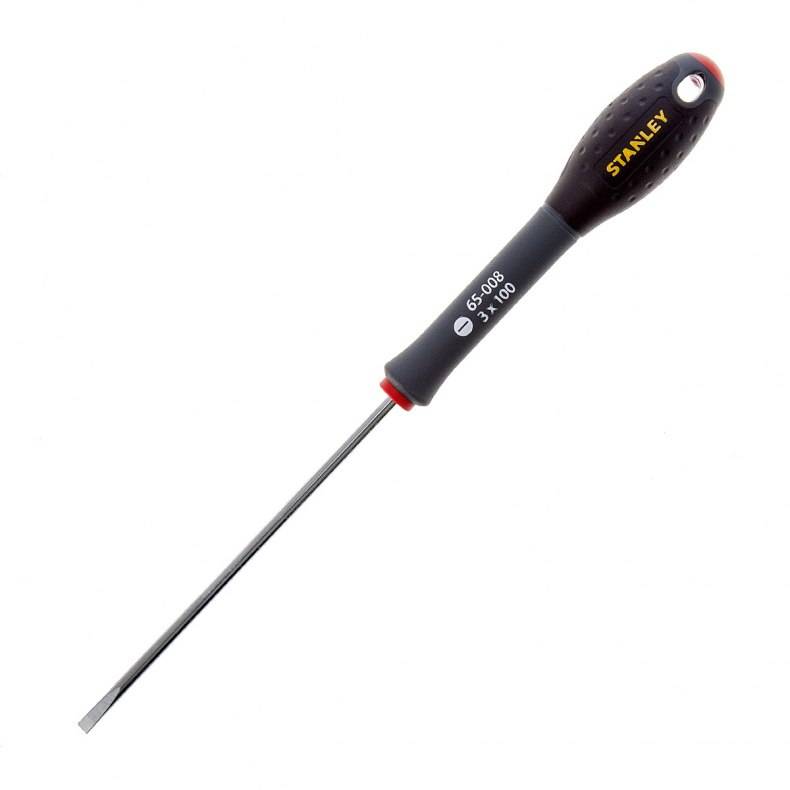

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

• инструмент подходит под плоский тип шлица;
• закручивает винты и шурупы;
• маркировка такого изделия отмечается по ширине наконечника:
• размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Если наконечники инструмента имеют сечение в виде шестиконечной звезды, то они промаркированы как Torx. Крепежи с таким шлицем применяются для ремонта мобильных телефонов и другой техники. Такие приспособления используются исключительно в сервисных центрах по ремонту техники и телефонов.

Возможные поломки

Несмотря на несложную конструкцию отверток они подвержены поломкам.

При неправильном использовании или хранении возможны поломки рукоятки, наконечника или стрежня отвертки.

При неисправности ручки, она может быть заменена на другую подходящую. При невозможности замены рукоятки отвертка утилизируется. Распространенной неисправностью является затупление наконечника.

• Это может произойти при неправильной эксплуатации инструмента или при регулярном использовании. Заточить шлиц можно болгаркой.
• В мире существует большое количество отверток, которые предназначены для разных типов работ.
• В зависимости от формы наконечника они используются для вкручивания/откручивания саморезов, шурупов и т.п.

Во время эксплуатации отвертки необходимо придерживаться техники безопасности. Это гарантирует безопасное и качественное проведение работ.

Особенности и назначение

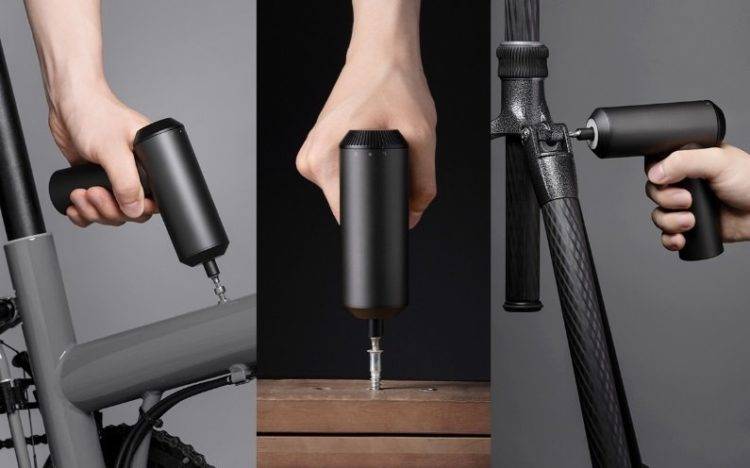

Аккумуляторные отвёртки применяются для работы с различными видами крепежа – винтами, шурупами, саморезами в конструкциях и стенах. Они задействуются для мелкого ремонта, сборки и разбора мебели, бытовых приборов и электроники, монтажа окон.

Беспроводное устройство таких инструментов позволяет работать с ними в труднодоступных местах, снаружи помещения, где нет доступа к энергосети, а также в автомобиле.

В состав прибора входят несколько важных элементов:

• кнопка запуска;
• аккумулятор;
• редуктор;
• вмонтированный в шпиндель наконечник;
• электродвигатель;
• индикация заряда.

Замыкание цепи приводит инструмент в действие, после подачи питания от батареи начинается вращение мотора, которое переходит на редуктор, а следом и на насадку.

У аккумуляторных отвёрток имеется ряд плюсов:

• малый размер и удобная конструкция;
• небольшой вес;
• возможность работы с самыми мелкими крепёжными элементами, что особенно актуально для обслуживания электрики и компьютеров.

Но инструмент не лишён и некоторых минусов:

• небольшой крутящий момент и число оборотов в минуту;
• невозможность работы с крупногабаритными крепежами.

Наконечник (жало)

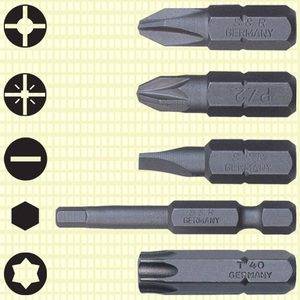

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица

Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера PH2,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

История изобретения

Потребность в подобном инструменте появилась с изобретением винтов

, о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.

Принято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.

Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:

• лучшее центрирование;
• безопасность вкручивания;
• увеличение усилия.

Новый крепеж стал использоваться в машиностроении, в частности, на .

Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом

в 1940-е годы использовались в производстве самолетов-бомбардировщиков.

С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Модель	Тип	Размер	Рабочая длина	Изображение
Pro’sKit SD-083-S3		2,0 мм	50 мм
Pro’sKit SD-083-S4	2,4 мм	50 мм
Pro’sKit SD-083-S5	3,0 мм	50 мм
Pro’sKit SD-083-P2		#00	50 мм
Pro’sKit SD-083-P3	#0	50 мм
Pro’sKit SD-083-P4	#1	50 мм
Pro’sKit SD-083-T4		T04	50 мм
Pro’sKit SD-083-T5H		T05H	50 мм
Pro’sKit SD-083-T6H	T06H	50 мм
Pro’sKit SD-083-T7H	T07H	50 мм
Pro’sKit SD-083-T8H	T08H	50 мм
Pro’sKit SD-083-T9H	T09H	50 мм
Pro’sKit SD-083-T10H	T10H	50 мм
Pro’sKit SD-083-T15H	T15H	50 мм
Pro’sKit SD-083-T20H	T20H	50 мм

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

<Yuriy Ter-Arutiunian

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица

Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера PH2,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Конструкция отверток

Самая простейшая конструкция отвертки представляет собой металлический стержень с наконечником. На противоположном конце наконечника имеется рукоятка. Рукоятка отвертки может быть пластиковой, деревянной или резиновой с рифлеными накладками или без них.

Материал изготовления рукоятки и ее форму необходимо выбирать в соответствии с сцепляемостью руки. Диаметр рукоятки отвертки в большинстве случаев имеет обтекаемую форму и имеет размеры от 10 мм. Согласно кинематике крутящего момента зависимость между крутящим моментом и диаметром ручки прямая.

На практике это означает, что чем больше размер детали или крепежного элемента, тем значительнее должен быть диаметр рукоятки отвертки и шлиц. Поэтому отвертки для мелких деталей имеют небольшие тонкие рукоятки. Для усиления крутящего момента для некоторых рукояток устраивают отверстие в рукоятке, которое можно использовать для создания своеобразного рычага.

Как выбрать отвертку подскажет предложенное видео.

https://youtube.com/watch?v=1_Zweli-dHA

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике

Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Ручка для отвертки – удобный набор плоских отверток

В выборе инструмента важно обращать внимание не только на рабочую часть, но и на ручку. Ее основное предназначение – передавать крутящий момент на жало, однако в зависимости от ее формы с этой задачей она может справляться совершенно по-разному. Да и сам пользователь должен “примерять” отвертки на себя, ведь руки у всех разные

Людям с длинными пальцами удобнее будет работать с длинными ручками и наоборот, короткие ручки предназначены для мастеров с короткими пальцами

Да и сам пользователь должен “примерять” отвертки на себя, ведь руки у всех разные. Людям с длинными пальцами удобнее будет работать с длинными ручками и наоборот, короткие ручки предназначены для мастеров с короткими пальцами.

Изготавливают ручки в наше время в основном из пластика и резины – эти материалы могут похвастать хорошей прочностью. Основное требование к этой детали: чтобы ладонь могла надежно захватывать ее, и не соскальзывала при усилии. Торец должен быть выполнен аккуратно, чтобы не было острых граней, способных поранить мягкие ткани руки. Несколько граней, которые обычно присутствуют на ручках, помогают и с захватом ручки, и не дают инструменту скатываться даже с наклонной поверхности. Отверстие на конце рукояти предназначено для подвеса и удобного хранения инструмента.

Часто задаваемые вопросы

Какой инструмент лучше для работы с комплектующими компьютера?

Для работы с электроникой предпочтительнее выбирать модели с малым числом оборотов, низкой мощностью и небольшим размером, которые оснащены настройкой крутящего момента. Оснастку лучше подбирать на соответствующих ресурсах для исключения вероятности повреждения хрупких деталей неподходящей насадкой.

Что лучше выбрать – шуруповёрт или аккумуляторную отвёртку?

Отвёртка уступает шуруповёрту в мощности и способности просверливать отверстия, но удобнее для мелких работ по сборке и демонтажу мебели и конструкций из мягких материалов. Она бережней взаимодействует с мелкими крепежами, не срывая резьбу и не разрушая целостность конструкции, а также доступнее по стоимости.

Стоит ли покупать дешёвые модели отвёрток?

Слишком бюджетные модели зачастую не обладают выдающимися показателями качества работы и комплектующих, а также имеют недолгий срок службы. Лучше отдавать предпочтение проверенным изделиям от известных фирм.

Какой тип аккумулятора предпочтительнее?

Литий-ионные источники питания неизменно лидируют среди разновидностей аккумуляторов. Они отличаются длительным сроком эксплуатации, компактным размером и сохранением заряда в состоянии простоя.

Какие дополнительные функции важно учитывать при выборе инструмента?

Муфта настройки крутящего момента позволяет оптимизировать точность выполняемой работы и сэкономить заряд аккумулятора, магнитный держатель помогает комфортно использовать устройство под наклоном. Световые индикаторы перегрузки, направления и заряда повышают удобство работы с отвёрткой.

Как выбрать хорошую аккумуляторную отвертку: какие характеристики важны, на что еще смотреть перед покупкой, обзор 7 самых популярных моделей, их плюсы и минусы
Как выбрать лучший аккумуляторный шуруповёрт из недорогих вариантов: важные параметры подбора, на что еще обратить внимание, обзор 5 популярных моделей бюджетного класса, их плюсы и минусы
Как выбрать лучшую аккумуляторную дрель-шуруповерт Bosch: важные характеристики, основные критерии подбора, обзор популярных моделей, их плюсы и минусы
Как выбрать оптимальный сетевой шуруповерт: их виды, на какие характеристики обращать внимание при подборе, обзор и сравнение 8 самых популярных ударных, дрелей, ленточных и классических моделей, их плюсы и минусы

Конструкция современной отвертки

Конструкция любой отвертки достаточно проста. Она включает в себя всего три элемента:

• Наконечник;
• Стержень;
• Ручка.

Основным различием отверток является разная форм наконечника. Так же может изменяться длина стержня. Длинный стержень позволяет работать с удаленными шурупами или саморезами, а короткий делает отвертку короче, с помощью этого ее можно использовать там, где инструмент с обыкновенным стержнем не поместится.

Ручка необходима для удобной и эффективной работы с инструментом. Существует много ручек, отличающихся размерами и формами. Также существуют ручки с индикацией. Разберемся, какие существуют виды отверток.

Особенности плоских и шестигранных отвёрток

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

• инструмент подходит под плоский тип шлица;
• закручивает винты и шурупы;
• маркировка такого изделия отмечается по ширине наконечника:
• размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Если наконечники инструмента имеют сечение в виде шестиконечной звезды, то они промаркированы как Torx. Крепежи с таким шлицем применяются для ремонта мобильных телефонов и другой техники. Такие приспособления используются исключительно в сервисных центрах по ремонту техники и телефонов.
