Распайка наушников с микрофоном и кнопкой

Раскладка проводов кабеля по контактам и их подключение

Из-за небольшого количества рабочих контактов 3.5 jack распиновка
не отличается большой сложностью Стандартная распайка изображена на нижеследующем рисунке.

Стандартная распайка 3.5 jack

3,5-миллиметровый джек TRS в ограниченном объеме находит применение в профессиональных устройствах, для которых характерно балансное подключение, используемое с целью улучшения качества. В этой ситуации немного меняется и принимает следующую форму:

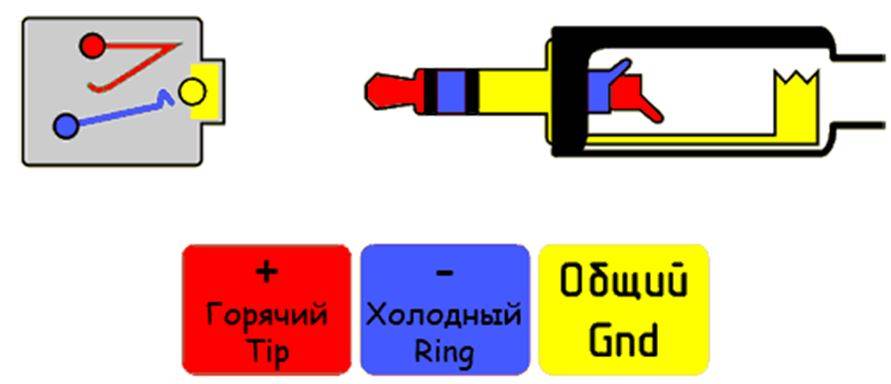

Балансная распайка 3.5 jack

В обоих случаях для подключения используется пайка. Ее выполнение облегчается наличием на канальных контактах кабельной стороны отверстий для ввода жил. Контакт заземления подключается под зажим. Жилы предварительно обслуживаются.

Наушники подключаются к штекеру проводами. Для того чтобы при ремонте мастер их не перепутал, изоляция на жилах разного цвета, и подключаются они по определённым стандартам.

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

  1. Прежде чем включать паяльник, проверьте его жало. Если на нём имеется окалина, то её следует счистить. Это легко сделать наждачной бумагой либо напильником. Очищать нужно до тех пор, пока не засверкает металл.
  2. Подключаем паяльник к сети и кладём его на подставку. Нужно немного подождать, пока он нагреется. Проверить температуру можно по припою. Если на касание жала припой отвечает плавлением, то паять можно.
  3. Для того чтобы получить качественный припой, не будем ждать, пока нагревается паяльник, а возьмём да и обработаем место на батарейке, куда будет подпаян провод. Берём кисточку и обрабатываем. Это нужно для того, чтобы припой лучше держался, так как материал батарейки плохо приспособлен для подобных операций. Не стоит забывать про обработку кончиков проводов. Если кисточки нет, её может заменить любая спичка. Нам достаточно капнуть каплю кислоты, чтобы осуществить обработку.
  4. Как только нанесёте кислоту, возьмите горячий паяльник и капните припой на полюс. Аналогично делаем и с проводами.
  5. Если используете канифоль, то первым делом нужно пролудить поверхность, а провод зачистить от лака. Но можно гарантировать практически на сто процентов, что прочность пайки с канифолью намного хуже.
  6. Если не удалось найти кислоту, а в хозяйстве имеется только канифоль, батарейку нужно зачистить, канифоль будет играть роль флюса. Её следует нанести на поверхность элемента, после чего паяльником берём припой и места, где будут крепиться провода залуживаем. Не забудьте залудить и провод.
  7. Если правильно лудить, то на элементе питания будет образована довольно крепкая плёнка, на неё и следует паять.
  8. Провод нужно прижать к уже прошедшей обработку батарейке, после чего паяльником взять припой и провести пайку. Стараемся не шевелить проводом, чтобы он лежал неподвижно на своём месте, тогда получится накрепко припаять.
  9. После застывания припоя аналогично действуем и на другом полюсе элемента.

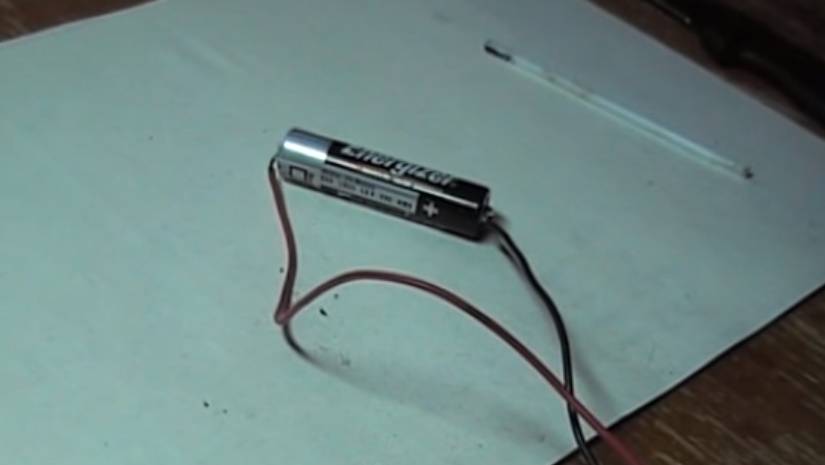

Теперь проводки надёжно припаяны.

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

  1. Обрабатывать кислотой нужно противоположные контакты. На этих местах и будут припаяны провода.
  2. Если использовать канифоль, то лудить нужно противоположные стороны контактов. Почему именно так? Таким образом мы избежим возможность замыкания.
  3. Контакты «кроны» сделаны очень неудобными в плане пайки. В своей верхней части они расширяются, и чтобы хорошо пролудить и пропаять, необходим паяльник с очень тонким жалом.

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников. В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

  • 2,5 миллиметра – микро Jack;
  • 3,5 миллиметра – мини Jack;
  • 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

  • двухконтактные;
  • трехконтактные;
  • четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Вы будете смеяться, но…

Как выясняется многообразие распиновок для наушников не ограничивается двумя приведенными выше стандартами — CTIA и OMTP. И это ещё полпроблемы. И увы, одной лишь распиновкой не ограничивается трагедия несовместимости гаджета и гарнитуры. На рынке немало гарнитур со схемными наворотами, «благодаря» которым даже совместимую (с точки зрения распиновки) гарнитуру ваш смартфон может не распознать. В таком случае гарнитура в лучшем случае будет выполнять функции наушников.

Если гаджет (например, какой-нибудь андроидфон) не поддерживает
многокнопочную гарнитуру, то никакой переходник и никакая перепайка этой гарнитуры (например, от айфона) не позволит воспользоваться удобством кнопок «Перемотка», «Громкость» и т.д. В этом смысле переделка именно простых однокнопочных гарнитур, у которых между 3 и 4 контактом лишь микрофон, кнопка и конденсатор, оставляет твёрдую надежду.

Ну, и последняя ложка дёгтя. В приличных гарнитурах микрофонная жила (или даже весь шнур) выполнена экранированным проводом, а функции экрана выполняет общий провод (GND). Разумеется, после переделки гарнитуры или при использовании переходника, общий провод становится микрофонным, а микрофонный — общим. Таким образом, общий провод перестаёт выполнять функции экрана и потребительские качества такой гарнитуры несколько снижаются. Само-собой, гарнитуру, шнур которой выполнен обычным проводом, такой переделкой не испортишь.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Как паять провода в наушниках?

  1. Вы также определяете место, где необходим ремонт. И проводите зачистку этого участка проводки.
  2. После этого аккуратно разбираете штекер или динамик. Заранее необходимо подготовить детали для замены.
  3. Как только вы зачистили провода и удалили оплетку, необходимо продеть их внутрь нового штекера насквозь, иначе после пайки вы не сможете их вставить внутрь.
  4. Все остальные действия выполняются, как было описано выше.
  5. Дополнительно после паяния можно завязать небольшой узелок в штекере, чтобы предотвратить свободный ход провода и избежать его дальнейшего перетирания в процессе эксплуатации.

При самостоятельных попытках ремонта гарантийный талон станет недействительным, поэтому не стоит торопиться. Первым делом обратитесь в сервисный центр. Там вам окажут квалифицированную помощь и отремонтируют изделие.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

  • паяльник;
  • припой;
  • жидкий флюс или канифоль;
  • канцелярский нож;
  • штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Что же делать?

Для обеспечения совместимости аппаратов и гарнитур различных стандартов имеются переходники «CTIA and OMTP headphone converter
», «miniJack-miniJack FiiO», «FiiO LU1/LU2»
и др… Вся прелесть в том, что данный адаптер преобразует как CTIA в OMTP, так и OMTP в CTIA. Приятно, что некоторые производители заботливо комплектуют свои гарнитуры такими переходниками. В качестве примера можно привести гарнитуры Ergo VM-901, Jabra RHYTHM, Philips SHE3595.

А вот другие люди совсем не заморачиваются такой “ерундой”. У них другие задачи и приоритеты. К примеру им (людям с другими приоритетами) может быть важна и Востребована продажа недвижимости в Ивано – Франковске ! Так как в Ивано-Франковске налажены хорошие условия для жизни и бизнеса людей. И если вы хотите осесть в этом городе вам может понадобиться недвижимость. Короче, вы понимаете у кого какие приоритеты…

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

  • срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
  • снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

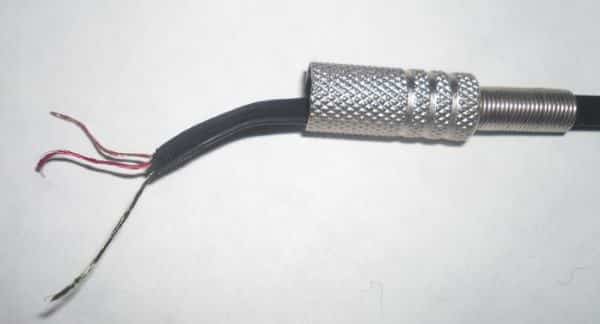

Конец провода наушников со снятой изоляцией

  • для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
  • как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
  • разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);


Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;


Припаянные провода

  • дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
  • закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;


Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.


Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

  • некачественная пайка, необходимо тщательно проверить ее;
  • проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
  • проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

  • обрезаем провод рядом с основанием наушника;
  • разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
  • удаляем изоляцию с провода и производим его зачистку и лужение;
  • если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
  • припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Как припаять провод к динамику наушника

Когда проводок обрывается около наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков
к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки
динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под . При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Распиновка проводов наушников

Обычно головные телефоны подключаются штыревым штекером. Он носит название “джек”, а к современной аппаратуре к кабелю от наушников подключается мини-джек (mini-jack) 3,5. Это значит, что диаметр штыря –3,5 мм. В некоторых аппаратах акустические системы подключаются штекером джек 2,5, а также разъёмами miniUSB и mikroUSB.

Распиновка подключения штекеров джек 2,5 и 3,5

В простых стереонаушниках и акустических устройствах в кабеле для подключения проходят три провода, припаянные к штекеру. Трёхпроводные штекера носят название TRS. Нумерация контактных колец на штыре идёт от конца к кабелю:

  1. на конце штыря левый канал, к нему припаивается провод с зелёной изоляцией;
  2. правый канал подключается к среднему контактному кольцу красным проводом;
  3. общий или земля присоединяется к ближайшему контакту от кабеля проводником, который покрыт бесцветным лаком и поэтому имеет медный цвет.

В некоторых моделях подключение выполнено не трёхжильным кабелем, а двумя двухжильными. При этом проводники с изоляцией одного цвета из каждого кабеля подключаются к общей клемме, а оставшиеся к правому и левому контакту.

Припаиваются провода к выводам или контактным площадкам, расположенным в изолирующей оболочке. Соотношение выводов для пайки и контактных колец определяется тестером или визуально.

Конструкция штекера джек 2,5 отличается от джек 3,5 только размерами.

Распиновка проводов в гарнитуре-наушниках с микрофоном

Кроме головных телефонов, предназначенных только для прослушивания музыки, есть наушники со встроенным микрофоном и кнопками для разговора по телефону или скайпу. В кабеле таких приборов от четырёх до семи жил. Дополнительные жилы необходимы для подключения микрофона и кнопок управления.

Распайка в разъёме джек 3,5

Такие разъёмы кроме названия “jack” называют TRRS. Они имеют два варианта распиновки: OMTP и CTIA. В обоих вариантах на штыре четыре контактных кольца и вывода. Отличие распайки – в присоединении микрофона и нулевого провода, которые подключаются к 3 и 4 выводам.

Если вместо подключения типа OMTP использовать CTIA, то звук будет глухим, а микрофон не будет работать.

Цвет изоляции на проводах стандартный, хотя возможны варианты, особенно в дешёвых китайских моделях:

  • общий или нулевой – бесцветный (медный);
  • к микрофону идёт синяя жила;
  • левый канал – зелёный;
  • правый канал – красный.

Распиновка разъёмов miniUSB и mikroUSB

Некоторые модели мобильных телефонов вместо разъёма для подключения гарнитуры “джек” оснащаются разъёмами miniUSB и mikroUSB. При необходимости подключить к такому аппарату обычную акустику необходимо изготовить переходник или обрезать старый штекер и припаять новый.

Эти штекера отличаются друг от друга только формой и размерами, подключение жил в них одинаковое:

  1. общий или “земля”;
  2. микрофон,
  3. кнопки управления и громкость;
  4. правый канал;
  5. левый канал;
  6. не используется.

Нумерация идёт слева направо, повернув разъём проводами к себе.

Справка. При использовании стереонаушников без микрофона или внешней акустической системы вывод “2” не подключается.

Некоторые фирмы, например, Самсунг, оснащают свои аппараты 10,- и 20-пиновыми разъёмами. Распайка проводов для таких аппаратов есть в интернете.
