Расчет печи для бани

Введение

В книгах о печах часто описания или порядовки печей дополняются указанием их теплоотдачи, выраженной в килокалориях. В магазинах, как правило, на ценнике металлических печек указывают мощность печи уже в киловаттах.

При этом большинству пользователей довольно сложно оценить конкретно эти цифры, тем более, что многие производители лукавят и в описаниях к своей продукции (металлическим печам) указывают достаточно фантастические параметры или попросту недоговаривают, что чревато применением неподходящей модели в помещении с указанной площадью.

К примеру, часто уверяют, что печи способны обогреть площади по 100 и более квадратов без всяких дополнительных ухищрений. Что в принципе невозможно по законам физики – естественной конвекции.

Такой печи хватит на то, чтобы в этом помещении была плюсовая температура, но вот атмосферу в такой комнате вряд ли можно будет назвать комфортной.

Поскольку у самой печи будет зона сильного прогрева и стоять откровенная жара, а вот по дальним углам станет отчётливо ощущаться прохлада. И это только полбеды. Скорее всего, такие перепады еще и дополнятся конденсатом и сыростью по углам.

Избавиться от этих неприятных явлений можно только, устроив принудительную воздушную конвекцию (вентилятор), или устроить принудительную транспортировку тепла непосредственно в проблемные зоны помещения – проще говоря, устроить тепловой контур с циркуляцией теплоносителя. То есть превратить печь в котел и греть дом уже водяной системой.

Виды оборудования

Печное оборудование можно разделить на две больших группы:

1. Кирпичные печи. Классический вариант отопительных агрегатов. Главные преимущества кирпичных конструкций – долгое остывание, оптимальный уровень комфорта в банных помещениях, долговечность, надежность, красивый вид. Помимо сильных сторон, кирпичные печки имеют ряд недостатков — большая масса конструкции, долгий нагрев, большое количество потребляемого топлива для прогревания бани. Сам по себе кирпич является дорогим материалом, да и собрать печное оборудование из него может только высококвалифицированный строитель.
2. Металлические печи. Могут изготавливаться из разных видов металла. Главные преимущества таких конструкций — малый вес, быстрый нагрев, экономичность. Металл так же быстро остывает, как нагревается. Он подвержен образования ржавчины, из-за чего требует соблюдения правил ухода.

Другое разделение оборудования касается типа конструкции. Выделяется две группы:

1. Открытые — модели, которые имеют открытую решетку для выкладывания камней. Она находится над камерой сгорания топлива, из-за чего пар получается сухим, температура в парилке поднимается до 100 градусов.
2. Закрытые — такие модели устанавливаются в настоящих русских банях. Состоят из металлического короба прямоугольной формы, который закрепляется вертикально. Внутри он разделен на три части. Самая нижняя предназначена для закладки топлива, средняя – для камней. На верхней части устанавливается бак с водой. Пар от такой конструкции получается влажным, что является необходимым условием для классической русской бани.

Существует несколько требований, которым должно соответствовать печное оборудование:

1. Парилка должна прогреваться до 50 градусов в нижней части и до 80–100 в верхней (зависимо от вида бани — финская, русская, турецкая). При этом переход между температурами должен быть плавным.
2. Камни должны сохранять высокую температуру, быстро нагреваться, не выделять вредных веществ при сильном нагреве.
3. Конструкция должна соответствовать правилам техники безопасности. Соединения должны быть герметичными. Дополнительно нужно правильно собрать трубопровод, чтобы образующиеся газы выводились наружу после сгорания топлива.

Необходимо позаботиться о том, чтобы размеры печи не мешали посетителям бани свободно перемещаться по банныму помещению.

Кирпичная печь

Расчет для сауны

Классическая сауна не подразумевает генерации большого количества водяного пара в объеме парилки. Это так называемое сухое тепло. Именно поэтому финская сауна так популярна у потребителя. Решения для ее организации можно в огромном ассортименте найти на массовом рынке.

Для личного наслаждения можно сгенерировать малое количество водяного пара. Именно поэтому даже готовые электрические печи для финской сауны комплектуются камнями. Однако этот процесс преобразования тепловой энергии может считаться незначительным и игнорироваться.

Какую печь поставить в баню типа сауна, где не нужно большого количества пара, объема для движения людей и махания вениками — решает ее владелец. Можно пойти сложным методом. В этом случае производится расчет согласно приведенному выше алгоритму.

Более простой способ подразумевает оперирование усредненными показателями теплогенерации. Сегодня на рынке представлено достаточно много готовых решений в виде печей для финских саун. Они могут быть дровяными, электрическими. Производитель указывает или оптимальный объем парилки, или потребляемую ТЭНами мощность. Среднестатистические цифры требований тепловой генерации для разных типов строений выглядят так:

• стены из дерева (профилированный, клееный брус, оцилиндрованное бревно) для толщины до 140 мм — 1.5 кВт на кубометр объема;
• для стен из дерева толщиной более 140 мм — 1.75 кВт на кубометр;
• в строениях, построенных по каркасной технологии, включая СИП панели — от 600 до 800 Вт на кубометр.

Совет! Данные цифры верны для деревянных стен, на которых не было сделано утепление. Если же владелец бани действовал расчетливо и делал специальную отделку, нормы для прогрева можно брать на уровне, соответствующем каркасной технологии строительства.

Для сауны, устанавливаемой внутри дома или квартиры с имеющимся централизованным отоплением, есть другие рекомендации. В этом случае обычно применяются электрические агрегаты. Их мощность нужно выбирать из расчета 700 Вт на кубометр объема парилки.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Основные понятия и термины

На «магазинных» печках и каминах обычно указывают теплоотдачу, как уже говорилось, в киловаттах. По одной простой причине: так легче считать площадь, которую они могут обогреть.

В помещениях с высотой потолка до 3 метров 1 киловатт – это 10 квадратов площади. Соответственно, печь в 8 кВт в теории греет 80 квадратных метров.

И такие же данные дают для каминов. Которые, на самом деле, следует относить к камино-печам, а не чистым каминам. И в этом случае указание их мощности корректно (правда, у многих моделей во время топки нельзя открывать дверцу, ну да то дело десятое).

Но вот перенос этого шаблона на кирпичные конструкции перестает работать корректно. А еще в книгах по печному ремеслу принято указывать тепловую мощность в килокалориях. И тут вовсе наступает путаница.

Начнем с того, что отопительная печь и камин – совершенно различные конструкции с совсем разными задачами. И считаются по разным формулам. А еще железные печи и кирпичные хоть и родственники, но очень дальние. И потому работают совершенно иначе.

Для понимания вопроса: металл хорошо проводит тепло, но плохо его накапливает (быстро прогрелся – быстро остыл). И потому все металлические печи греют, пока в их топках горит топливо. Чтобы увеличить период их активности, устраивают системы длительного горения. И расчет их мощности ведется именно с учетом такой особенности.

А вот кирпичные печи в массе своей относятся к теплоемким конструкциям периодического нагрева, и потому их топят пару часов, а потом они долгое время отдают накопленное тепло, постепенно транслируя его из своих недр на наружные стенки. И потому считать их мощность (напрямую связанную с их массой и габаритом) следует как-то иначе.

Вообще, без применения искусственной конвекции одной печью можно прогреть примерно 30 – 40 квадратов. В более габаритном помещении уже не получится обеспечить комфортных условий для проживания – все из-за того же некомфортного температурного градиента, возрастающего по мере удаления от источника тепла (печи).

А вот с камином картина несколько иная. Камин греет комнату только в момент своей работы, пока горит топливо. И греет исключительно лучистым теплом. Без аккумулирования тепла. И потому КПД его не отличается рекордными значениями. Примерно 33% при топке дровами и до 55% при использовании каменного угля.

А вот для печки КПД 80% – вполне рядовое значение. Но у камина есть огромное преимущество. Забирая в открытую топку воздух для горения, камин это делает с запасом, избытком. И потому камин очень хорошо вентилирует помещение, сушит его. А еще камин прогревает этот объем максимально быстро.

Фото старинного камина

Именно по этой причине камин предпочитали во многих Европейских странах. Особенно показательна в этом отношении Британия, где климат довольно мягкий, но излишне влажный, и где проблема отопления стояла не так остро, как необходимость избавления от лишней влажности жилья.

По той же причине дореволюционные пособия рекомендуют иметь в большой квартире в дополнение к печам один камин – для организации нормального воздухообмена. И потому камины часто сооружали в больничных палатах – своеобразный аналог кварцевания.

Так что камин уже считают не из соображений восполнения теплопотерь здания, а с позиций нормального воздухообмена. И потому методики расчёта печи и камина различаются кардинально.

Мощность печи должна соответствовать теплопотерям помещения. Недостаток мощности приведет к снижению экологии помещения (попросту окажется слишком прохладно), а избыток приведет к перерасходу топлива.

Говоря образно, картина в чем-то схожа с выбором двигателя для автомобиля. Глупо пытаться выпустить миникупер с двигателем от карьерного самосвала, как и бесполезно оснащать этот самосвал мотором от компактной легковушки.

Излишне габаритный камин в маленьком помещении станет страдать от недостатка кислорода, требуемого для нормального сгорания топлива. И потому он или начнет дымить, или устроит такой сквозняк, что двери попросту начнут интенсивно хлопать. Ну а слишком маленький камин в огромном зале окажется бесполезен – он попросту не согреет его.

Характеристики оборудования из металла

На рынке можно встретить большое количество моделей металлических печей для банных помещений. Чтобы понять, какие средние габариты печного оборудования печного оборудования востребованы, нужно рассмотреть самые популярные модели печей:

1. Производитель «ИзиСтим», модель «Анапа». Высота — 80 см, глубина — 73 см, длина — 42 см.
2. «Таймыр» — 80х60,5х41,5 см.
3. «Термофор» — 90х83х41,5 см.
4. «Техно Лит» — 53,4х73,1х39,6 см.
5. «Везувий» — 112х86х66 см.
6. «Дионис» — 105х63х51 см.
7. «Ферингер» — 74х79х46 см.
8. «Магнум» — 111х80х65 см.
9. «Теплодар» — 90,7х70,1х49,3 см.
10. «Сварожич» — 90х57х48 см.

При выборе печи нужно учитывать для нагрева каких помещений она предназначена.

Банные печи «Везувий»

Расчет и размеры печей для бани

Главная страница » Печи для бани » Расчет и размеры печей для бани

Баня без печки не обойдется ни при каких условиях, но какую часть банного пространства она займет? Вопрос далеко не праздный,даже если вы не собираетесь сами заниматься проектированием печей. С покупными печами все более-менее понятно – достаточно заглянуть в каталоги продукции интересующей фирмы, где обычно проставляются размеры. Тем не менее, мы решили облегчить вашу задачу и привести размеры наиболее востребованных металлических печей. Кирпичные печи бывают разными по конструкции, но их делают пропорциональными параметрам используемых кирпичей.

Всё, что нужно знать о мощности банной печи

Тепловой показатель мощности печи — значение энергии тепла, которое выделяется во время сгорания топлива за определенную единицу времени. Измеряется этот показатель в кВт/ч в системе СИ и в кКал/ч. Для справки — 1 кВт/ч равен 859,8 кКал/ч. Для прогрева 1 кубического метра парной нужно примерно 1 кВт/ч тепла.

Это общая информация о тепловой мощности. Если говорить о печи для бани, то условно все варианты обогревающих агрегатов можно поделить на три группы в зависимости от мощности.

Мощность печи зависит от большого числа факторов

Таблица. Какая бывает мощность печи?

Обозначение	Пояснение
Недостаточная	Печь слишком малой мощности для конкретного помещения. Баня будет очень долго греться и быстро остывать. Из-за работы на максимальной мощности наблюдается повышенный расход дров и быстрый износ самой печи.
Избыточная	Печь с такой мощностью прогреет помещение быстро, но она даст тяжелый пар, который не подходит для комфортного отдыха, а также приведет к нерациональному использованию топлива. Каждый раз его придется тратить больше, чем необходимо для прогрева конкретного помещения.
Оптимальная	Вариант, к которому нужно стремиться. Печь равномерно и достаточно быстро прогревает баню, давая при этом приятный пар.

Как рассчитать мощность точно?

Расчет мощности печи — задача не самая сложная, но требующая внимания и аккуратности в расчетах. И если вы боитесь ошибиться, то мы рекомендуем воспользоваться онлайн-калькулятором для расчета мощности печи. Он очень прост в использовании — вам лишь нужно указать все необходимые параметры и все, вы получите оптимальное значение мощности, на которое и сможете ориентироваться при выборе агрегата.

Калькулятор расчета тепловой мощности печи для бани

Сказать в цифровых значениях, что вот та модель подойдет для такой-то бани, а другая — для этой, невозможно. Слишком от многих факторов зависит требуемая мощность печи.

Размеры парной и бани в целом. Нужно измерить длину, ширину и высоту помещения, которое будет прогреваться. Затем рассчитать объем парной, перемножив размерные показатели. Полученное значение, кстати, будет демонстрировать минимально допустимую печь для этого конкретного помещения.
Есть ли окна в парной? Это места утечки тепла

Поэтому их важно тоже брать в расчет. К полученной цифре поэтому прибавляют еще 3 кВт на каждый квадратный метр окна

Если створки имеют двойное остекление, то можно сделать поправку на коэффициент 0,5 в меньшую сторону.
Из какого материала сделана баня? Так, кирпич — хороший, но обладающий большой теплоемкостью материал. А значит, прогревать его придется дольше. Таким образом нужна еще одна прибавка мощности — примерно 1 кВт на каждый квадратный метр стены.
Утепление бани тоже имеет значение. Если оно некачественное, то добавляйте еще 20-30% к мощности. Если хорошее, но печь растапливается из соседнего помещения — еще плюсуем 10%. Также посмотрите, какая в парилке дверь — утепленная или нет? Во втором случае смело добавляйте еще 10% от полученного значения.
Учитывайте и то, что часто рядом с печью находится и бак для воды, содержимое в котором тоже нужно нагреть. А это — дополнительные расходы тепловой энергии.

Обязательно учитывайте размеры и конструктивные особенности бани при расчетах

Учитывая все эти параметры, можно получить оптимальное значение мощности печи для конкретного помещения

И важно на этом этапе подсчетов не допустить ошибку, иначе можно столкнуться с такими проблемами как слишком слабая или слишком мощная печь. И то, и другое плохо для хорошей бани, да и для самой печи

Небольшой запас мощности также позволит не раскалять печь докрасна. А значит металл, из которого она сделана, не прогорит слишком быстро, и печь прослужит долго. А вот с большим запасом брать не стоит. Почему — мы уже объяснили выше в таблице. Но можно добавить, что при избытке мощности камни в каменке будут слишком холодными для хорошего легкого пара.

Расчет оптимальной мощности банной печи

Теперь следующий вопрос: оптимальная мощность – это какая? Все производители указывают для каждой модели не только мощность в киловаттах, но и рекомендуемый объем парной. Мы не будем вникать в тонкости расчета тепловой мощности, а возьмем за основу другой параметр – кубатуру парной. Так считать и легче и понятнее.

Определяем кубатуру парной

В принципе, кубатуру парной можно определить и по проекту бани — там все размеры есть.

Если же проекта нет, то придется поработать с рулеткой.

• Измеряем парную и записываем ее длину, высоту, ширину в метрах.
• Все перемножаем, получаем наш объем в кубометрах.

Казалось бы, мы уже получили ту самую кубатуру парной, по которой будем выбирать печь для бани. Но это не так. Есть еще ряд нюансов, которые обязательно надо учесть.

Вносим необходимые корректировки

Фактическая кубатура парной — это еще не те данные, на которые следует опираться при выборе мощности банной печи. Это только теория, а есть еще и индивидуальные особенности парного помещения конкретной бани, и особенности эти тоже влияют на выбор необходимой мощности банной печи.

• Если на стенах или на потолке в парной есть неизолированные поверхности (кирпичная кладка, облицовка камнем или кафелем, окна и так далее), то считаем их площадь, умножаем на 1,2 и прибавляем к посчитанной ранее кубатуре. То есть каждый 1м.кв таких поверхностей увеличивает расчетный объем на 1,2м.куб;
• Если в парной у вас установлена стеклянная дверь, то к полученному объему прибавляем еще 1,5м.куб;
• Если стены выполнены из бревен и после этого внутренней отделки нет (стены не обшиты вагонкой через теплоизоляцию), то умножаем объем на 1,5.

Вот теперь мы знаем тот объем, на который должна быть рассчитана нужная нам печь для бани.

При выборе конкретной модели полученный объем должен находиться в середине предельных значений. Например, у нас получилось 20 м.куб, значит печь для бани нам нужна не с кубатурой 12-20, а та, у которой указано 15-25м.куб.

К содержанию

Мебель для бани

При выборе мебели особое внимание уделяется следующим нюансам:

• Древесина. Материал должен отличаться низкой степенью теплопроводности, плотностью, а также содержать минимальное количество смол. Древесина должна иметь устойчивость к высоким температурам и повышенному уровню влажности. Идеальными породами являются липа и осина.
• Расстановка полок в парилке. Поскольку они предназначены не для сиденья, их размеры составляют: 1,4 – 2 м – длина; 0,4 – 1,5 м – ширина, а промежуток между ступенями варьируется от 40 до 60 см. Первый ярус располагают на уровне 20 см и выше от пола, а верхняя ступень – не более 1,2 м до потолка.
• Скамейки в парной. Существует три способа расположения полок: ступени (вдоль стены размещают от двух до трёх ступеней), г-образный тип (первая и последняя ступени устанавливаются на одной стене, а средний ярус на боковой) и купе (две полки размещаются друг над другом, верхнюю из которых можно поднимать).

Особенности саун

Принцип расчета мощности печей для саун остается таким же: считают по объему парилки, учитывают степень утепления стен и окон/дверей. Только надо учесть, что готова парилка при среднем утеплении будет через 2-3 часа. Для сокращения времени на 1 час необходимо увеличение мощности на 60-80% (или улучшение теплоизолирующих свойств). Но парные в саунах обычно делают меньше, чем в банях. В них люди спокойно сидят, а не вениками машут. Так что реально слишком большой производительности не потребуется.

Мощность печи для бани и сауны надо подбирать исходя из размеров парилки и степени утепления

Если посмотреть на каталог дровяных печей для бани и сауны, то у них деление идет по объемам парилки. Это удобно при выборе (с учетом всех поправок на теплопотери). Если же вы собрались покупать в сауну электрокаменку, то в технических характеристиках зачастую пишется только потребляемая мощность. В этом случае для саун периодического посещения без постоянного отопления можно ориентироваться по нормам:

• сруб (бревно или брус) без дополнительного утепления — 1,4-1,8 кВт/м3 при толщине стен 100-140 мм необходимо 1,5 кВт/м3;
• при толщине стен 200-240 мм — 1,75 кВт/м3;

каркасная технология — 0,6-0,8 кВт/м3.

В приведенных нормах нет ошибки: при увеличении толщины бревенчатых стен без утепления требуется увеличение мощности. Это связано с большой теплоемкостью древесины. И чем древесины больше, тем больше тепла уйдет на ее нагрев. При наличии хорошей теплоизоляции внутри сауны, мощность считается по нормам каркасников.

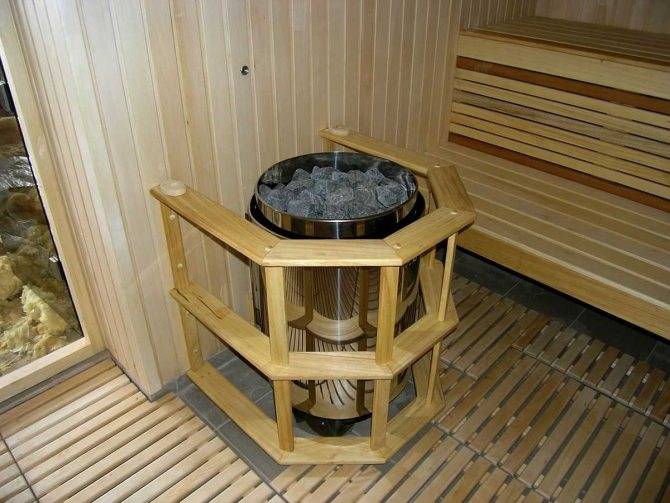

Электрическую каменку любой мощности желательно оградить

При наличии постоянного отопления для расчета требуемой мощности электрической печи для сауны применяют другие нормы — в среднем берут 0,7 кВт/м3 . Эта норма справедлива для саун в квартире. Так что, в данном случае, использование электрокаменок является не таким и дорогим.

При планировании расходов на энергопотребление обратите внимание, что на полную мощность электрические печи для сауны работают только на период «разгона» парилки — до набора требуемой температуры. Потом или вручную выключаются и периодически выключаются (дешевые модели), или в автоматическом режиме поддерживают заданную температуру

В любом случае, после достижения заданной температуры энергопотребление снижается.

Особенности расчета мощности для сауны

Вопрос «Как подобрать дровяную печь по мощности?» сложностей не вызывает, так как производители вместо этого параметра указывают для них кубатуру обогреваемой парилки. А вот для электрокаменок чаще всего проставляется только мощность потребляемой электроэнергии.

Поэтому при выборе печи для сауны, которая используется периодически и не имеет постоянного отопления, существует следующая рекомендация: если сауна деревянная (брус, бревно) и не имеет дополнительного утепления, в качестве номинальной мощности используют значения 1,4 – 1,8 кВт/куб.м. В случае, если помещение сауны отапливается постоянно, на кубометр будет достаточно 0,7 кВт.

Характеристики оборудования из металла

На рынке можно встретить большое количество моделей металлических печей для банных помещений. Чтобы понять, какие средние габариты печного оборудования печного оборудования востребованы, нужно рассмотреть самые популярные модели печей:

1. , модель «Анапа». Высота — 80 см, глубина — 73 см, длина — 42 см.
2. «Таймыр» — 80х60,5х41,5 см.
3. «Термофор» — 90х83х41,5 см.
4. «Техно Лит» — 53,4х73,1х39,6 см.
5. «Везувий» — 112х86х66 см.
6. «Дионис» — 105х63х51 см.
7. «Ферингер» — 74х79х46 см.
8. «Магнум» — 111х80х65 см.
9. «Теплодар» — 90,7х70,1х49,3 см.
10. «Сварожич» — 90х57х48 см.

При выборе печи нужно учитывать для нагрева каких помещений она предназначена.

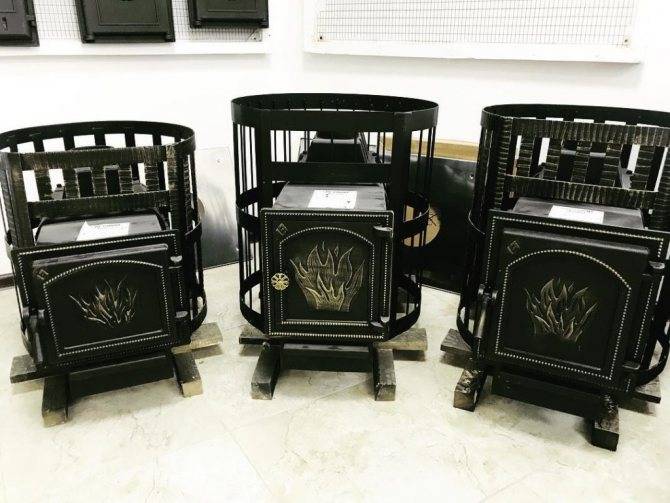

Банные печи «Везувий»

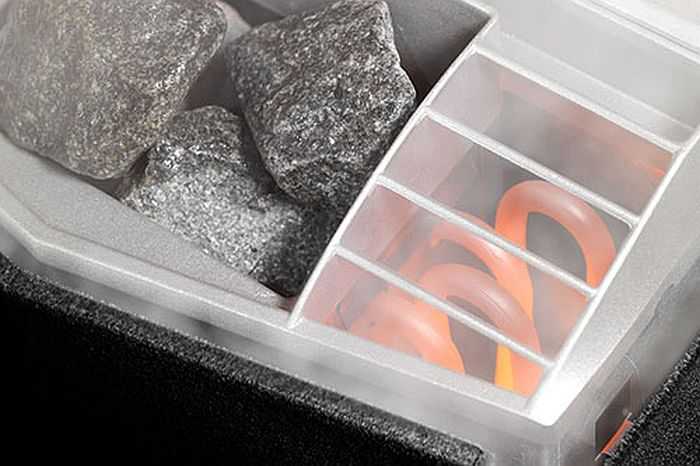

Как рассчитать камни

Количество камня, которое размещено на печи, важно рассчитывать, в первую очередь, для русской бани. Именно энергия, накопленная булыжниками, будет использоваться для генерации горячего водяного пара

По некоторым алгоритмам расчета, для 5 пользователей бани потребуется забутить целых 250 кг булыжника. Такая цифра неприемлема для большинства владельцев самодельных парилок. Поэтому следует воспользоваться очень старым советом. Он гласит:

• на 6 л испаряемой жидкости нужно выбирать 8 кг камня;
• на каждый кубометр парилки (с учетом потерь на окна, двери, кирпич) дополнительно добавляется 1.5 кг булыжника.

По среднестатистической оценке, один человек за час в парилке расходует от 0.5 до 0.8 литров воды. Таким образом, для парной на 5 посетителей потребуется испарять 4 литра жидкости ежечасно. Даже если рассчитывать помещение на непрерывное пользование в течение 4-6 часов, суммарные требования по количеству воды нужно уменьшать на треть, так как парная будет проветриваться, а ее посетители делать паузы.

В итоге получается, что камни в бане рационально рассчитывать на испарение около 19 литров воды. Это примерно 40 кг булыжника. Добавив требуемую массу на объем помещения, можно получить достаточно приемлемое количество камня, которое без труда разместится в любой бане.

Расчет мощности металлической печи для русской бани

Микроклимат русской бани отличается характерной температурой – 60-80 °С и влажностью в пределах 40-60%. Эффективность работы металлической печи и заключается в поддержании такого микроклимата, который изменяется в зависимости от: ● степени утепления парной ● теплоемкости стен и обшивки ● наличия окон, дверей, незакрытой кладки. При этом только та печка, которая подобрана с учетом соотношения мощности к многосоставной площади парной, способна быстро создать (и продолжительное время поддерживать) необходимый температурно-влажностный режим.

Параметры, определяющие выбор

Так как киловатты, воспроизводимые железной печкой и диапазон обогреваемых ею кубометров указаны в перечне технических характеристик конкретной модели, покупателю остается лишь определить прогреваемый объем парилки и рассчитать необходимую для этого мощность.

Для чего учитываются: ● объем (Vпарной) – произведение длины, ширины и высоты помещения; ● потери тепла на обогрев закрытых проемов (Hдвери, Hокна) и кирпичной перегородки (Hстены). В среднем, на прогрев их 1 м2 расходуется столько же тепла, сколько требуется для отопления 1,2 м3 внутреннего объема помещения; ● поглощение тепловой энергии стенами бани (k). Средний коэффициент для: ➢ неутепленного бревенчатого сруба – 1,6. ➢ утепленной деревянной стены – 1 ➢ пароизоляции с фольгой, отражающей инфракрасное излучение – 0,6. По формуле V = k*(Vпарной + Hдвери + Hокна+ Hстены) вычисляется расчетный объем, ориентируясь на который можно выбрать подходящую печь.

Пример подбора металлической печки

Рассмотрим расчеты на примере парной: 1. в срубе, 2. в срубе с внешним утеплением, 3. с пароизоляционным слоем под внутренней обшивкой, без акцента на основном материале стен. Общие для всех вариантов исходные данные: парилка имеет размер 2 х 2 х 2 (м), имеет окно во двор, дверь в смежное помещение и кирпичную стену без утепления, через которую топка металлической печки будет вынесена в смежную комнату.

Фактический объем помещения (Vпарной)

Результат произведения 2,5 м ширины, 2 м длины и 2 м высоты, равен 8 м3

Кубовый эквивалент потери тепла на участках без утепления

Применив коэффициент 1,2 к площади: ➢ окна 0.5 х 0.8 получаем 0,48 м3 (Hокна); ➢ двери 0,8 х 1,8 – 1,7 м3 (Hдвери). ➢ кирпичной стены 0,8 х 2 – 1,9 м3 (Hстены).

Расчетный объем парной и необходимая мощность печки

Округленную сумму вычисленных величин (14 м3) считаем расчетным объемом парной, только после применения к ней коэффициента, учитывающего материал стен. ✓ Обычный бревенчатый сруб (k = 1.6) – 22,.4 м3 ✓ Утепленная деревянная стена (k = 1) – 14,0м3 ✓ Пароизоляция под обшивкой (k = 0.6) – 8,4 м3 Исходя из того, что на прогрев 1 м3 парной в течение часа, потребуется 0,7 кВт мощности металлической печи (соответственно: 15,7 кВт, 9,8 кВт, 5,9 кВт) – выбор можно сделать, ориентируясь на эту характеристику в паспорте прибора.

Выбор оборудования

Несмотря на одинаковый объем помещения, разные материалы стен требуют применения разного оборудования для обогрева. То есть для каждого из трех рассматриваемых вариантов парилок необходима определенная модель печи. Из-за того, что производитель постоянно совершенствует модельный ряд, для результатов подсчета целесообразнее будет указать только базовые модели. ❖ Для парилки в срубе, с учетом больших теплопотерь, на обогрев расчетных 22,4 м3 необходим прибор с заявленной мощностью не менее 15 кВт/ч. Этим запросам соответствует печь Добросталь Императрица Августа СТОУН стронг (14-16 кВт/ч), предназначенная для работы в помещении 10-22 м3. Эта модель по праву заняла 1 место среди банных печей среднего ценового класса. ❖ Аналогичная парная, но уже в утепленном снаружи деревянном срубе, прогревается оборудованием мощностью 9,8 кВт/ч. Больше для обогрева 14 м3 приобретать нерационально. Поэтому Малютка 500У (9,8 кВт/ч), с «рабочим» диапазоном 6-16 м3 – приемлемый вариант. ❖ Помещению парилки, имеющему под обшивкой фольгированную изоляцию, требуется печка мощностью в 5,9 кВт/ч. Фольга отражает ИК-лучи, тепло остается внутри. Модель Экстра 400У, с заявленными 6,8 кВт/ч на 4-12 м3, в установленных условиях следует считать наиболее эффективной металлической печкой. Прочие факторы, влияющие на характеристику базового оборудования: ● топочный короб ● толщина стенок топки ● исполнение дверцы

Они влияют на стоимость, сроки эксплуатации и уровень комфорта в обслуживании. Поэтому должны рассматриваться только с ваших собственных предпочтений.

Виды оборудования

Печное оборудование можно разделить на две больших группы:

1. Кирпичные печи. Классический вариант отопительных агрегатов. Главные преимущества кирпичных конструкций – долгое остывание, оптимальный уровень комфорта в банных помещениях, долговечность, надежность, красивый вид. Помимо сильных сторон, кирпичные печки имеют ряд недостатков — большая масса конструкции, долгий нагрев, большое количество потребляемого топлива для прогревания бани. Сам по себе кирпич является дорогим материалом, да и собрать печное оборудование из него может только высококвалифицированный строитель.
2. Металлические печи. Могут изготавливаться из разных видов металла. Главные преимущества таких конструкций — малый вес, быстрый нагрев, экономичность. Металл так же быстро остывает, как нагревается. Он подвержен образования ржавчины, из-за чего требует соблюдения правил ухода.

Другое разделение оборудования касается типа конструкции. Выделяется две группы:

1. Открытые — модели, которые имеют открытую решетку для выкладывания камней. Она находится над камерой сгорания топлива, из-за чего пар получается сухим, температура в парилке поднимается до 100 градусов.
2. Закрытые — такие модели устанавливаются в настоящих русских банях. Состоят из металлического короба прямоугольной формы, который закрепляется вертикально. Внутри он разделен на три части. Самая нижняя предназначена для закладки топлива, средняя – для камней. На верхней части устанавливается бак с водой. Пар от такой конструкции получается влажным, что является необходимым условием для классической русской бани.

Существует несколько требований, которым должно соответствовать печное оборудование:

1. Парилка должна прогреваться до 50 градусов в нижней части и до 80–100 в верхней (зависимо от вида бани — финская, русская, турецкая). При этом переход между температурами должен быть плавным.
2. Камни должны сохранять высокую температуру, быстро нагреваться, не выделять вредных веществ при сильном нагреве.
3. Конструкция должна соответствовать правилам техники безопасности. Соединения должны быть герметичными. Дополнительно нужно правильно собрать трубопровод, чтобы образующиеся газы выводились наружу после сгорания топлива.

Необходимо позаботиться о том, чтобы размеры печи не мешали посетителям бани свободно перемещаться по банныму помещению.

Кирпичная печь
