Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Watch this video on YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Watch this video on YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Watch this video on YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Расчет параметров погружного насоса
Перед выбором погружного насоса рекомендуется произвести расчет таких параметров, как производительность и напор.
Расчет производительности
Для того чтобы оборудование могло полностью удовлетворить нужды жильцов дома в воде, следует правильно сделать расчет производительности насоса перед его покупкой. Общий расход воды можно узнать, если суммировать ее расходы на всех точках потребления в доме. Для упрощения вычислений можно воспользоваться приведенными ниже средними значениями расхода.
После того, как вы просуммируете расходы всех возможных точек водозабора, следует вычислить расчетный расход воды в системе. Этот показатель будет значительно ниже того, что получился при суммировании, поскольку вероятность использования всех водозаборных точек одновременно крайне невысокая. Для вычисления значения также можно использовать таблицу, приведенную далее.
В столбцах с серой заливкой приведены показатели максимального расхода воды при единовременном использовании всех точек забора. В столбцах без заливки (белых) указаны значения расчетного расхода жидкости, которые и будут отражать реальное потребление воды.
Допустим, в дачном доме установлены следующие точки водозабора:
- унитаз с расходом – 0,1 л/с;
- умывальник со смесителем – 0,12 л/с;
- стиралка (автомат) – 0,25 л/с;
- кухонная мойка со смесителем – 0,12 л/с;
- душевая кабина со смесителем – 0,12 л/с;
- водонагреватель – 0,1 л/с.
Суммируя общий расход от всех точек потребления, получим: 0,1 + 0,12 + 0,25 + 0,12 + 0,12 + 0,1 = 0,81 л/с. Но, поскольку возле дома имеется небольшой сад и участок под огород, то к полученному значению следует добавить расход поливочного крана, который равняется 0,3 л/с: 0,81 + 0,3 = 1,11 л/с. Далее, находим в таблице расчетного расхода показатель, близкий к 1,11. Напротив данной цифры стоит 0,58 л/с. Это число отражает реальный расход воды в этом доме. Полученный результат необходимо перевести в м3/ч: 0,58 х 3,6 = 2,008 м3/ч.
Подводим итоги: расход воды на данном дачном участке составляет приблизительно 2 м3/ч. Исходя из этого, необходимо подбирать насос с производительностью чуть больше 2 м3/ч.
Расчет напора
Чтобы рассчитать значение напора для погружного насоса, применяется следующая формула: Н тр = Н гео + Н потерь + Н своб
- Н тр – требуемый напор.
- Н гео – значение перепада высот между самой верхней точкой водозабора и точкой, в которой находится аппарат.
- Н потерь – суммарное значение потерь в трубопроводе. Потери могут вызываться трением воды в магистрали, а также снижением давления в местах изгибов труб и в тройниках. Н потерь, берется из таблиц, приведенных ниже. Первая таблица предназначена для определения потерь в полимерных трубах, а вторая – в металлических.
- Н своб – это напорная характеристика, определяющая свободный напор на излив. От нее зависит, насколько комфортным будет использование водопровода в доме. Для расчетов берут средний показатель, равный 15-20 м.
Итак, чтобы выполнить расчет напора насоса, имеются следующие данные:
- колодец глубиной 30 м;
- расстояние до воды от поверхности грунта – 10 м (это статический уровень);
- динамический уровень (определяет, насколько опускается зеркало воды при работающем агрегате) – 15 м;
- насос установлен на 1 метр ниже динамического, то есть на глубине 16 м.;
- объем воды, который будет выкачиваться из колодца – 3 м3/ч;
- жилище удалено от источника на 20 м;
- труба пластиковая, диаметром 32 мм;
- по дому проложена пластиковая труба диаметром 25 мм и длиной 15 метров;
- точки водозабора находятся на 2 этаже (в данном случае взята высота 5 метров);
- в системе установлено 2 обратных клапана, 3 тройника, 2 угла по 90 градусов и 1 клапан запорного типа.
Сначала нужно вычислить Н гео. Этот показатель вычисляется путем суммирования динамического уровня и максимальной высоты точки забора воды: Н гео = 15 + 5 = 20 м. Далее, суммированием рассчитываются потери в системе. В таблице потерь, предназначенной для труб из пластика, необходимо найти строку со значением 3 м3/ч.
Расчет мощности
Следует знать, что расчет мощности агрегата – это достаточно сложный процесс с использованием сложных формул и множества переменных. Поэтому будет разумнее подойти к этому вопросу с другой стороны: сначала нужно вычислить такие параметры аппарата, как производительность и напор, а затем по этим данным подобрать модель насоса. В инструкции к нему и будет указана потребляемая мощность устройства.
Расчет гидравлического сопротивления системы
Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.
Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды
Отражает способность насоса преодолевать сопротивление системы
Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.
Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:
H = (R * L + Z) : p * V
- H – искомая величина (напор).
- R – сопротивление прямого участка (100 – 150 – получено опытным путём).
- L – общая протяжённость труб.
- Z – табличные данные. Сопротивление каждого фитинга и арматуры.
- P – плотность теплоносителя.
- V – скорость движения теплоносителя.
А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.
На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).
К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).
Для справки:
- Трёхходовой смеситель отнимает 20 % скорости;
- Фитинг – 30 %;
- Термореле – 70 %.
Владельцы частных домов не всегда имеют возможности обратиться в сервисный центр по ремонту насосов. Ремонт циркуляционного насоса своими руками должен освоить каждый владелец агрегата.
Принцип работы системы отопления с естественной циркуляцией описан в этой теме.
Виды поверхностных насосов.
Вихревые поверхнеостные насосы. Считаются наиболее компактным и доступным вариантом, они могут создавать давление, которое в 3-7 раз превышает этот показатель у центробежных моделей. Поднимают воду эти насосы посредством вращающегося вала, на котором закреплены лопасти. Однако вихревые насосы нельзя использовать для перекачки жидкости, содержащей примеси, что приводит к быстрому износу оборудования и еще они имеют невысокий КПД (не более 45%).
Центробежные поверхнеостные насосы. Применяются для подъема жидкости с глубины достигающей 8 метров и незначительным содержанием примесей. Данное оборудование работает даже если образуются пробки и воздушные пузырьки в системе, что является неоспоримым преимуществом этих насосов, но стоимость таких моделей выше, чем вихревых насосов.
Поверхнеостные насосы с внешним энжектором. Увеличить максимальную глубину всасывания жидкости (более 10 м) позволяет использование энжектора, но при этом КПД оборудования падает. Такие насосы сильно шумят во время работы, поэтому потребуются мероприятия по проведению шумоизоляции. В последнее время насосы поверхностные с внешним энжектором начали терять популярность, сейчас им на смену пришли погружные насосы, которые обладают более высокой производительностью.
Основные преимущества поверхностного насоса:
- Компактные размеры и небольшой вес оборудования;
- Простота монтажа, обслуживания и эксплуатация (установку насоса можно провести самостоятельно);
- Высокая надежность и долговечность;
- Возможность создавать большой напор воды;
- Ценовая доступность. По сравнению с погружными поверхностные модели стоят на 30-50% дешевле;
- Способность работать в условиях, когда толщина водного слоя – менее 0,8 м, глубинные насосы в таких условиях работать не могут;
- Стабильная работа оборудования даже если возникают воздушные пробки в системе водоснабжения.
Но кроме достоинств, у насосов поверхностных есть и свои недостатки:
- Повышенная чувствительность к присутствию в воде примесей;
- Максимальная глубина поднятия воды не превышает 8 метров;
- Шум во время работы насоса;
- Необходимость заполнения водой всасывающей магистрали;
При выборе и покупке поверхностных насосов следует учитывать такие критерии:
1. Производительность. Достаточно будет модели производительностью 1 м3/ч, если насос будет использоваться только для полива дачного участка, но когда необходимо обеспечить еще и водоснабжение дома, следует рассчитать максимальный расход путем суммирования расхода всех точек водопотребления.
2. Глубина всасывания, на которой будет работать насос. Нужно помнить о соотношении вертикали к горизонтали — 1/4. Например, если эксплуатация оборудования на двухметровой глубине предусматривает его удаление от скважины на 8 м и если глубина всасывания — более 4 м или протяженность магистрали 12 м, то тогда просвет трубы требуется увеличить на ¼ дюйма.
Советы специалистов по эксплуатации насосов
Что же еще нужно знать человеку, дабы качественно установить систему водоснабжения в доме? Насосы бывают нескольких типов: погружные, поверхностные, в виде станций.
- Поверхностные – имеют невысокую стоимость, рассчитаны на работу без погружения в жидкость. Рекомендованы для работы до 7 метров, в противном случае вода будет грязной и некачественной.
- Погружные – центробежные, надежные и производительные, помогают эффективно очистить воду от песка. На сегодняшний день это самые популярные и востребованные модели. Винтовые – работают не только в домашних условиях, но и в открытых водоемах.
- Насосные станции.
Важно: недопустимо экономить на мощности насоса, таким образом, автономная система не сможет качественно промывать фильтры очистки, запуская дом грязную воду
Также нужно учитывать, что некоторые производители в паспорте изделия указывают максимальные характеристики товара, а нужно обращать внимание на номинальные параметры – рабочие, дабы производительность была в норме, без подводных камней и других неприятностей
Перед тем как сделать расчет мощности насоса для скважины, нужно позаботиться о качестве системы труб, которые будут пропускать воду при определенном напоре. Это металлические и полипропиленовые изделия. Последние – гораздо чаще используются в быту, но имеют низкую устойчивость при перепадах температур и давлении в системе.
Внимание: насос выбирается на долгое время, а потому важно хорошо ознакомиться со всеми рынковыми предложениями, выбирая известные марки с наличием сервисных центров по ремонту и обслуживанию Вашей системы. Совет: лучше брать насос с автоматикой, если мотор перегреется, система самостоятельно остановится, в противном случае – выйдет из строя
Совет: лучше брать насос с автоматикой, если мотор перегреется, система самостоятельно остановится, в противном случае – выйдет из строя.
Делайте расчеты мощности погружного и поверхностного насоса для скважины на нашем сайте, и экономьте время при установке водонапорного агрегата.
Пример расчета мощности погружного насоса
Схема водоснабжения дачи с применением скважинного погружного насоса.
Для большей простоты расчета мощности погружного насоса можете взять за основу следующий пример. Уровень воды в скважине составляет 10 м. В доме выполнен монтаж мембранного бака. Расстояние между скважиной и домом составляет 5 м. Для дома нужно добавить еще 2 м (от места расположения скважины). Потери в напоре в данном примере равны 3 м.
Производительность насоса для такой скважины рассчитывается следующим образом: суммируются уровень воды (10 м), добавленное расстояние (2 м), потери в напоре (3 м) и значение избыточного давления (оно равняется 2,5 атм, но в заводской спецификации указывается 25 м). В сумме получится 40 м. Зная это значение, вы сможете подобрать необходимую мощность агрегата из расчета 40 м от места водозабора.
Обязательно учитывайте то, что в спецификации обычно указываются максимальные значения производительности и напора. То есть при покупке вам нужно купить насос более высокой мощности, чем показал приведенный выше расчет. В противном случае производительности агрегата может оказаться недостаточно, и вы не сможете нормально пользоваться своей скважиной.
Общая информация
Система автономного водоснабжения частного дома состоит из нескольких компонентов:
- Колодец — искусственная выработка‑шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое до глубины 10~15 м и укрепленная от осыпания.
- Скважины. Выполняются методом бурения и бывают нескольких типов: Безнапорные: «на песок» — до 50 м, «на известняк» — до 150 м.
- Артезианские — свыше 150 м.
- Абиссинские и др.
Искусственные водоемы. Емкости для сбора талых, дождевых вод. При имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
Естественные водоемы. Ручьи, реки, озера.
- Потребители воды на участке и в доме: мойки, раковины, ванны, сауны‑бани, бассейны, полив.
- Система подачи и распределения: насосы, накопительные емкости, трубопроводы.
При проектировании автономной системы первым встает вопрос о подборе насоса для водоснабжения частного дома, как одной из самых ответственных и, если уж говорить о качестве работы и долговечности, наиболее дорогостоящей части гидротехнического оснащения. И выбор его обусловлен, прежде всего, типом источника воды на участке, а затем — выбранной схемой водоснабжения.
Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Насос циркуляционный GRUNDFOS ALPHA
Watch this video on YouTube
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.

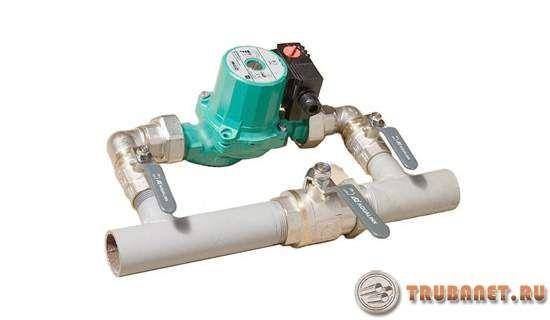

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.
Зачем нужен циркуляционный насос
Не секрет, что большинство потребителей услуг теплоснабжения, проживающих на верхних этажах высотных зданий, знакомы с проблемой холодных батарей. Ее причиной является отсутствие необходимого давления. Поскольку, если нет циркуляционного насоса, теплоноситель двигается по трубопроводу медленно и в результате остывает на нижних этажах
Именно поэтому важно правильно сделать расчет циркуляционного насоса для систем отопления
С аналогичной ситуацией часто сталкиваются хозяева частных домовладений – в наиболее отдаленной части отопительной конструкции радиаторы намного холоднее, чем в начальной точке. Оптимальным решением в данном случае специалисты считают монтаж циркуляционного насоса, как он выглядит видно на фото. Дело в том, что в небольших по площади домах отопительные системы с естественной циркуляцией теплоносителей достаточно эффективны, но и тут не помешает подумать о приобретении насоса, поскольку, если правильно настроить работу данного устройства, затраты на обогрев сократятся.
Что собой представляет циркуляционный насос? Это прибор, состоящий из мотора с ротором, погруженным в теплоноситель. Принцип его работы заключается в следующем: вращаясь, ротор заставляет нагретую до определенной температуры жидкость двигаться по системе отопления с заданной скоростью, в результате чего создается нужное давление.
Насосы могут функционировать в разных режимах. Если сделать установку циркуляционного насоса в системе отопления на максимальную работу, дом, остывший в отсутствие хозяев, прогреть можно очень быстро. Затем потребители, восстановив настройки, получают при минимальных затратах необходимое количество тепла. Циркуляционные приборы бывают с «сухим» или «мокрым» ротором. Его в первом варианте погружают в жидкость частично, а во втором – полностью. Отличаются они между собой тем, что насосы, укомплектованные «мокрым» ротором, при работе меньше шумят.
Виды насосов
Поверхностные не погружаются в воду, а устанавливаются рядом – на земле или на плавающей платформе. Используются, если глубина подъёма не превышает 9-10 м. Работают только при плюсовой температуре. Их нужно защищать от попадания воды, иначе двигатель может сгореть.
Погружные частично или полностью опускаются в скважину. Качают воду со значительной глубины. Подходят для создания автономного водопровода. По принципу работы могут быть вибрационными и центробежными.
- Вибрационные – самые бюджетные. Работают за счёт гибкой резиновой мембраны. Создают возвратно-поступательные движения, из-за чего поднимают песок и другой мусор со дна. Срок службы у них небольшой – абразивные частицы часто попадают внутрь и повреждают механизмы.
- Центробежные (скважинные) подходят для долгой работы. Отличаются высокой производительностью и напором. Корпусы узкие и вытянутые, помещаются даже в небольшие (от 80 мм) скважины. Некоторые модели могут поднять воду с глубины до 100 метров – они подходят для артезианских скважин.
- Винтовые работают за счёт шнекового винта. Когда он вращается, вода поднимается из скважины, а потом под напором попадает в шланг. Такие насосы подходят для бытовых систем автономного водоснабжения. Узкие корпусы можно устанавливать в скважины от 90-100 мм.
- Вихревые создают напор с помощью рабочего колеса (крыльчатки). Они засасывает жидкость из внутренней части канала и нагнетает ее во внешнюю, из-за чего появляется продольный вихрь. Подходят только для чистой воды из скважин (от 100 мм), резервуаров и открытых водоёмов. Создают в 3-7 раз больший напор, чем обычные центробежные насосы.
Способы измерения производительности
- Ротаметр. Прибор представляет собой стеклянную трубку с поплавком, немного расширяющуюся кверху. Ротаметр вмонтирован в трубопровод, для измерения прибор снабжен шкалой и калибровочным графиком. С ростом подачи поплавок поднимается вверх. Вид калибровочного графика определяется конструкцией измерительного прибора и свойствами жидкой среды.
- Дифманометр с мерной диафрагмой. Прибор выглядит как U-образная трубка с жидкостью. Диафрагма в виде переборки с отверстием ставится в трубопровод, трубка подключается двумя шлангами, подсоединенными перед диафрагмой и за ней. Жидкости в трубопроводе и дифманометре не перемешиваются. Напор перекачиваемой жидкой среды после прохода через диафрагму снижается. По шлангам напор передается жидкости в U-образной трубке. Чем выше производительность, тем больше отличается напор с обеих сторон диафрагмы и тем выше разница между уровнями жидкости в двух ветвях дифманометрической трубки. Измерительные показания дифманометра переводятся в подачу с помощью градуировочного графика.
- Автоматические измерительные приборы. Информация о величине подачи передается на компьютер в виде электрического сигнала.
Принцип работы и назначение насоса
Основная проблема жителей последних этажей многоквартирной постройки и владельцев загородных коттеджей — это холодные батареи. В первом случае теплоноситель просто-напросто не доходит до их жилья, а во втором — не обогреваются самые дальние участки трубопровода. А все это из-за недостаточного давления.
Когда необходимо применять насос?
Единственным правильным решением в ситуации с недостаточным давлением будет модернизация отопительной системы с теплоносителем, циркулирующим под действием силы гравитации. Здесь поможет установка насоса. Основные схемы организации отопления с насосной циркуляцией рассмотрены здесь.
Этот вариант будет эффективен и для владельцев частных домов, позволяя ощутимо уменьшить расходы на отопление. Существенное преимущество такого циркуляционного оборудования — возможность менять скорость движения теплоносителя. Главное, не превышать максимально допустимые показания для диаметра труб своей отопительной системы, чтобы избежать излишнего шума при работе агрегата.
Так, для жилых комнат при условном проходе труб в 20 и более мм скорость составляет 1 м/с. Если установить этот параметр на самое высокое значение, то можно за максимально короткое время прогреть дом, что актуально в случае, когда хозяева были в отъезде и постройка успела остыть. Это позволит получить максимальное количество тепла при минимальных затратах времени.
Насос — важный элемент системы обогрева дома. Он помогает повысить ее эффективность и снизить траты топлива
Принцип работы прибора
Циркуляционный агрегат функционирует за счет электродвигателя. Он забирает нагретую воду с одной стороны и подталкивает в трубопровод, находящийся с другой. А с этой стороны снова поступает новая порция и все повторяется.
Именно за счет центробежной силы тепловой носитель перемещается по трубам системы обогрева. Процесс функционирования насоса немного напоминает работу вентилятора, только циркулирует не воздух по комнате, а теплоноситель по трубопроводу.
Корпус устройства обязательно выполняется из устойчивых к коррозии материалов, а для изготовления вала, ротора и колеса с лопастями обычно используется керамика.
Видео: подбор циркуляционного насоса отопления
Выяснив расход и напор циркуляционного насоса, можно найти подходящую по параметрам модель
При этом следует читать техническую документацию к приборам и обращать внимание на маркировку. Обычно на корпусе насоса указан диаметр патрубков, к которым их можно присоединить (первая цифра маркировки), и высота подъема жидкости в дециметрах (вторая цифра)
Зная нужные характеристики, легко определиться. А качественная трехскоростная модель обеспечит комфортную температуру в доме при любой погоде, даже если расчеты были не идеальны.
Опишите свой вопрос максимально подробно и наш эксперт ответит на него
Виды тепловых насосов для отопления дома и подогрева воды природным теплом
Насколько реально использовать тепловые насосы для отопления
Где установить циркуляционный насос: модернизируем отопительную систему
Характеристики для выбора насоса
Если вы решили провести водопровод на дачном участке или в частном домостроении, водозабором для которого будет колодец или скважина, то выбор насоса необходимо делать после проведения точных расчетов. Последние должны включать в себя длину трубопровода, глубину погружения гидромашины, расстояние до статической отметки воды в колодце и прочие параметры. Также при выборе оборудования для подачи воды необходимо как следует изучить основные характеристики насоса, такие как потребляемая мощность, производительность, напор и шумовые характеристики агрегата.
Потребляемая мощность
Мощность насоса – это рабочая характеристика, которую следует учитывать при установке агрегата. Чем мощнее агрегат, тем большего сечения нужен провод для его подключения. К тому же, если в доме слабая проводка, то к аппарату необходимо тянуть отдельную линию электропитания, и устанавливать на ней систему защиты в виде автоматического выключателя.
Производительность
Объем жидкости, который перекачивается за определенный промежуток времени, определяет расход насоса, то есть его производительность. Параметры производительности принято обозначать в л/мин или в м3/ч.
Следует занять, что чем глубже будет погружено устройство в скважину, тем меньшая будет его производительность. Поэтому эти параметры должны учитываться при расчете
Напор
Чтобы правильно подобрать насос, необходимо вычислить значение напора, которое определяется как энергия, передаваемая жидкости от движущихся элементов агрегата, например, поршня или крыльчатки. Простыми словами, напор насоса – это высота, на которую агрегат может поднять воду. Измеряется напор в метрах.
Совет! Данный параметр особенно важно учитывать при расчетах системы водоснабжения в доме, состоящего из нескольких этажей. Правильный расчет напора позволит без проблем использовать точки водозабора на самых верхних этажах домостроения.
Уровень шума
Поскольку агрегат работает от электрического двигателя, то появление шума при его работе неизбежно. В основном шум вызывается вращением подшипников двигателя и крыльчаткой, установленной на его валу для охлаждения. В каждом руководстве к агрегату указывается уровень шума, который он производит. Поэтому подбор насоса нужно делать не только по вышеперечисленным показателям, но и по уровню шума.
Если же выбранный вами насос окажется достаточно шумным, то его необходимо устанавливать в подвале либо в отдельном от дома строении.
Совет! При установке агрегата в подвале дома помещение рекомендуется обшить звукоизоляцией, а сам фундамент, на который будет установлен аппарат – виброизолировать.
Если вы собираетесь покупать погружной агрегат, то насчет шума, который он будет издавать, беспокоиться не стоит, поскольку работать он будет глубоко под землей, являющейся хорошим звукоизолятором.
