Как проверить генератор лампочкой

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора. Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться. При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

Причины и возможные последствия неисправности

Неисправность генератора может быть вызвана следующими причинами:

• повреждение регулятора напряжения («таблетка», «шоколад» на автомобильном сленге);
• Износ (разрушение) щеток;
• короткое замыкание обмотки возбуждения (ротора);
• Выход из строя диодов (поставил в подкову);
• Износ подшипников и втулок.

Выход из строя регулятора напряжения обычно приводит к невозможности зарядки аккумулятора. В этом случае на приборной панели загорается индикаторная пиктограмма «аккумулятор». Двигатель работает до тех пор, пока аккумулятор не разрядится примерно до 8–9 вольт.

В течение дня уровень заряда аккумулятора может преодолевать расстояние от 30 до 50 км, при условии, что аккумулятор хорошо заряжен на момент выхода из строя.

В случае выхода из строя выходного каскада регулятора напряжения неисправность может быть вызвана увеличением выходного напряжения генератора до 17-20 В. Это вызывает перезарядку аккумулятора. При перезарядке электролит закипает. Если рядом с аккумулятором под капотом есть коррозия, проверьте генератор.

Если полярность батареи случайно поменяли (клеммы установлены с неправильной полярностью), диодный мост может выйти из строя. Обычно светодиоды разбиваются попарно в одном плече. Неисправный диод имеет сопротивление, близкое к нулю. Обмотка статора генератора затем работает в режиме короткого замыкания, сильно нагреваясь.

Через несколько минут работы двигателя перегреваются обмотки, под капотом автомобиля появляется запах горящих электропроводов. Чтобы избежать возгорания, заглушите двигатель, проверьте генератор.

Износ щетки приводит к постепенному отказу генератора. Сначала во время движения индикатор зарядки на приборной панели начинает мигать, а затем горит постоянно. На многих моделях генераторов щетки заменяются вместе срегулятор напряжения.

Короткое замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреву устройства.

Щетки и контактные кольца

Для нормальной работы лампочек, стеклоподъемников, дворников и других электроприборов, а также для зарядки аккумулятора необходимо поддерживать значение постоянного тока на уровне 13,5-14,5 В. при превышении этого уровня бортовое электрооборудование выйдет из строя. . Высокое напряжение также вызывает некоторое повреждение аккумулятора, сокращая срок его службы из-за перезарядки.

Поэтому для обработки тока, вырабатываемого генератором, используется специальное устройство — регулятор напряжения. С его помощью в бортовую сеть подается ток, который поддерживает требуемые параметры вне зависимости от частоты вращения коленчатого вала. Часто бывает необходимо проверить напряжение генератора с помощью мультиметра.

Современные реле электронные, и их конструкция нерушима. В случае выхода из строя они не подлежат регулировке или ремонту, а подлежат полной замене. Это считается единственнымПоложение стрелки вольтметра — около красной зоны или в самой зоне. Поэтому необходимо проверить якорь генератора с помощью мультиметра.

При проверке напряжения мультиметром при работающем двигателе его показания на клеммах АКБ будут меньше требуемых 13,6 В. Для более точных результатов рекомендуется предварительно проверить заряд АКБ от генератора с помощью мультиметра.

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как проверить ротор автомобильного генератора.

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Как проверить ротор и статор генератора

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Проверка исправности регулятора напряжения в генераторе

Первым делом необходимо осмотреть щетки. Их выступ из держателей не должен превышать 5 миллиметров. Щетка должна свободно ходить в держателях, должна быть цела и не изношена. Дальше подключаете положительную клемму к выходу устройства, а отрицательную к массе регулятора напряжения. Подсоединяем контрольную лампочку к щеткам. Подаем 13,3 вольт на регулятор, при этом лампочка должна загореться. После увеличения напряжения до 14,3 вольт, контрольная лампа погаснет, так как регулятор перестал давать напряжение на щетки. При уменьшении напряжения до 13,3 вольт, лампа должна сработать.

Проверка работоспособности конденсаторов

Подключаем омметр к конденсатору. Если он исправен, то независимо от полярности подключения, начальное сопротивление плавно увеличивается и вскоре перестает изменяться. Это является показателем исправности конденсатора. Вы, наверняка, поняли, что проверить генератор автомобиля совсем не сложно. Требуется иметь некоторую подготовку, сноровку и комплект соответствующих приборов, который можно приобрести на любом автомобильном рынке.

Статор генератора

Чтобы проверить обмотку статора, необходимо отсоединить или отпаять вывод от диодного моста. Сопротивление должно быть в районе 0.2 Ом, не более. Что касается вывода на любую обмотку, то значение должно быть 0.3 Ом. Во время замыкания обмотки можно услышать сильное гудение.

Проверка изоляции осуществляется при помощи всем известной лампы напряжением 220-ть вольт. Необходимо просто подсоединить один контакт к выводу обмотки, а второй на корпус статора. При исправности системы лама не загорится.

Помимо этого необходимо проверить состояние внутренней части статора. Детали не должны соприкасаться между собой, производить неприятный звук. При появлении шума необходимо заменить подшипники или втулки.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

• износ щеток;
• выход из строя диодного моста (выпрямительного блока);
• выход из строя подшипников ротора;
• замыкание в обмотке возбуждения;
• обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

• отсутствие загорания контрольной лампы на приборной панели;
• нахождение стрелки вольтметра в красной зоне;
• искрение внутри генератора;
• шум при работе (гул или вой);
• дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

• запускаем мотор;
• отсоединяем минусовую клемму, отводим ее в сторону;
• если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
• не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

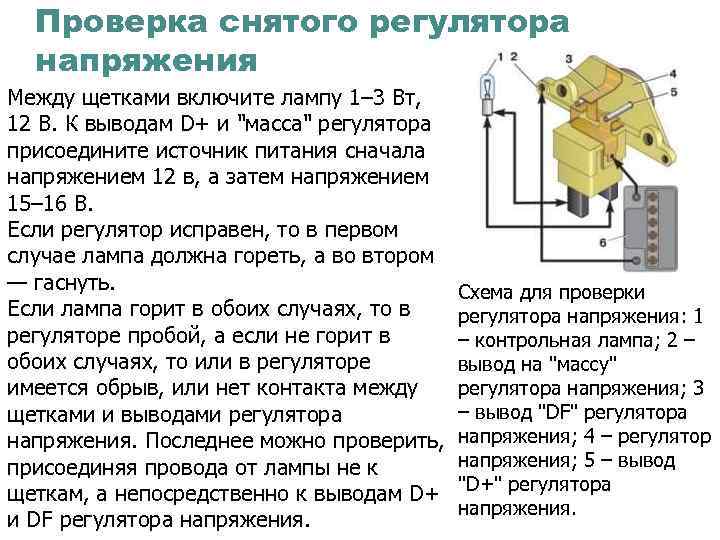

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить подшипники генератора?

По-хорошему, для проверки подшипников, необходимо снять ремень генератора. Только так можно полностью проверить люфты и шум подшипников.

Есть дедовский метод прослушивания подшипников.

Вам понадобится металлической пруток достаточной длинны.

На запущенном двигателе упираем пруток в генератор, а второй конец подносим к уху (ВНИМАНИЕ нельзя засовывать пруток в ухо, вы и так все отчетливо услышите). Делается это вот  так:

Делается это вот  так:

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить регулятор напряжения

Дополнительно можно проверить сопротивление конденсатора регулятора (при подключении щупов тестера оно должно уменьшиться до бесконечности).

При снятом регуляторе напряжения проверьте состояние щеток и выполните проверку эффективности, используя лампочку 12 В и напряжение постоянного тока. Итак, вам нужно подключить лампочку к щеткам, а напряжение 12 В подключить к плюсовой клемме и регулятору (лампочка должна гореть, а когда напряжение поднимется выше 15 В, она должна погаснуть).

Проверяем сопротивление обмотки статора без диодного моста и между выводами оно должно быть около 0,2 Ом, а между нулевым проводом и обмоткой — 0,3. Сильный гудение генератора во время работы свидетельствует о коротком замыкании в обмотке статора или мосту. В дополнение к этой проверке следует проверить статор и ротор на износ.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Проверка генератора на машине

Измерьте напряжение на выводах АКБ (АКБ). Оно должно быть в пределах указанного диапазона, обычно от 13,2 до 14,5 В. Однако эти пределы могут отличаться на современных транспортных средствах. Если имеется инструкция по эксплуатации, с ней можно ознакомиться. Любое отклонение от установленных значений в любом направлении указывает на неисправность. Эти отклонения могут быть трех типов:

Нет зарядного тока — генератор не работает.

• Зарядный ток присутствует, но ниже минимального значения — аккумулятор не заряжается должным образом.
• Напряжение выше максимального значения — аккумулятор перезаряжен.
• Все три случая указывают на неисправность электрической системы автомобиля.

Но перед этим произведите визуальный осмотр всех проводов и кабелей, идущих от генератора к аккумулятору. На электропроводах не должно быть видимых повреждений, обрывов и окисления. Обязательно проверьте клеммы аккумулятора, стартера и генератора. Они должны быть чистыми и сухими. Следует удалить любые окисления, ржавчину и грязь. Это часто восстанавливает потерянный контакт, и автомобиль начинает движение. работать по назначению. Если это не помогает, приступайте к детальному осмотру.

Генератор лучше снять с автомобиля для дальнейшего осмотра. Сначала снимите регулятор напряжения с генератора и проверьте его. Для проверки регулятора напряжения вам понадобится мультиметр и зарядное устройство с регулируемым напряжением. Лучше вместо зарядного устройства использовать адаптер питания. Регулировки напряжения от 0 до 16В более чем достаточно.

Использование мультиметра

Подключите положительный конец источника питания к регулятору — обычно это штекерный разъем. Подключите отрицательный провод к отрицательной клемме, которая обычно заканчивается монтажной проушиной реле. Подключите красный измерительный провод к положительному проводу источника питания, а черный провод к отрицательному. Подсоедините к щеткам два оголенных провода, по одному на каждую щетку. Подключите лампу к другому очищенному концу (ее можно снять с задних фонарей автомобиля для проверки). Тестовый стенд готов.

Подключите адаптер питания к сети и осторожно поверните ручку, чтобы увеличить напряжение. При этом наблюдайте за показаниями мультиметра

Сначала лампочка должна быть выключена, но по мере увеличения напряжения она должна светиться сначала на полвольта, а затем постепенно ярче по мере увеличения напряжения.

Прозвонка реле-регулятора

При достижении 14,5 В регулятор должен сработать, отключив напряжение. После этого лампочка должна погаснуть. Обычно предполагается, что регулятор работает, если он отключает ток при значениях от 14,2 до 14,8 В. Если это происходит при более низком или более высоком значении, регулятор напряжения неисправен. Также реле неисправно, если нет отключения электроэнергии.

Если реле повреждено, его необходимо заменить новым. Если все в порядке, продолжайте проверять.

Диодный мост генератора можно проверить с помощью мультиметра, но вы также можете использовать подставку, которая использовалась для проверки регулятора.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Автомобильный генератор – один из важнейших узлов в машине. Он в ответе за поставку энергии, является запасным источником, берет на себя огромные нагрузки при неисправности сети, ведь на одной АКБ далеко не поедешь. Заботливый автомобилист обязан периодически проверять работу генератора, следить за его состоянием. Из статьи вы узнаете, как проверить генератор с помощью лампочки и другими способами.

Признаки отказа генератора

нет индикации «батарейка» на панели приборов при включенном зажигании;

• индикатор аккумулятора загорается при запуске двигателя
• периодическое мигание светового индикатора «аккумулятор» во время движения;
• запах горящих электрических проводов в районе генератора;
• двигатель не запускается после стоянки.
• Невыполнение зарядки аккумулятора при поврежденном генераторе приводит к проблемам с запуском двигателя. Более опасны неисправности, связанные с чрезмерным током и напряжением при зарядке автомобильного аккумулятора. Многие водители используют донорскую батарею для запуска двигателя, а затем отсоединяют клеммы аккумулятора для продвижения вперед.для зарядки собственного аккумулятора. В этот момент электрооборудование автомобиля питается от генератора.

При выходе из строя генератора напряжение в бортовой сети может превысить 17 В, что может стать причиной выхода из строя защитных стабилизаторов в блоке управления двигателем. В этом случае требуется дорогостоящий ремонт блока управления двигателем.

Неисправность генератора может быть вызвана следующими причинами:
