Как подключить люстру к одноклавишному выключателю

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Виды соединения проводов

Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:

  1. Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
  2. Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
  3. Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
  4. Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
  5. Винтовых клеммников, используемых при соединении однородных и разнородных жил.
  6. Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
  7. Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов

В момент подключения светоисточника один проводник идет из щитка на люстру. Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка

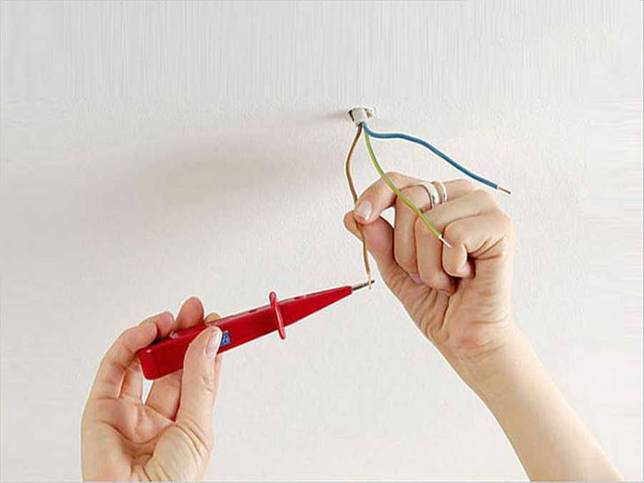

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Инструменты и материалы для подключения люстры

Давайте определимся, что у вас уже все готово для установки и подключения люстры и выключателя:

  • у вас есть осветительный прибор на 2 – 6 лампы;
  • с потолка свисает 3-х или 4-х жильный проводник;
  • для подсоединения выключателя проложен двух или трехжильный провод по стене.

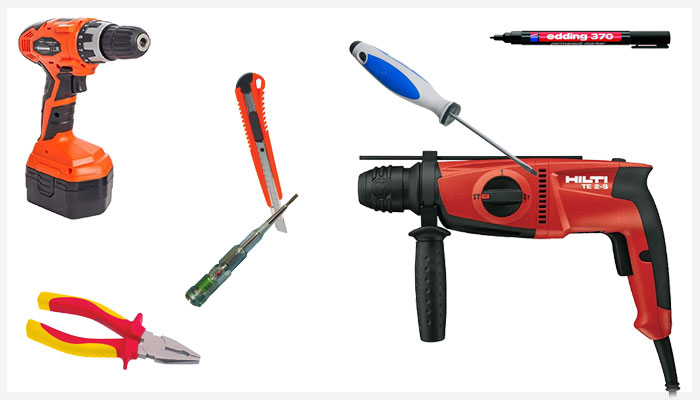

Подготовим инструмент для данной работы:

  • отвертки;
  • маркер или карандаш;
  • пассатижи;
  • шуруповерт;
  • отвертка индикатор (от 90 до 500 В);
  • канцелярский нож;
  • перфоратор.

Так же нужно приготовить следующий материал:

  • пластиковый дюбель по бетону;
  • саморезы;
  • зажимы «WAGO».

Перед тем, как подключать осветительный прибор, должна быть прикручена пластина с креплением к потолку. Если светильник должна одеваться на крючок, то в таком случае нам понадобится сам крючок.

С крючком совсем просто. Нужно всего лишь вставить этот крючок в отверстие зафиксировать гайкой. Затем навесить люстру.

Перед тем, как подсоединить кабель на потолке к осветительному прибору нужно определить их назначение. Какие из них фазные, какой провод общий «нулевой», а какой защитный «заземление».

Поэтому предполагается, что для люстр с раздельным включением ламп, с использованием 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель.

Для этого, проверяем, что автоматический выключатель отключен и напряжение на проверяемую жилу не подается.

Далее снимаем изоляцию:

После того, как сняли изоляцию, опять включаем автомат, тем самым подаем напряжение на проверяемую жилу.

Не забудьте, что одноклавишный или двухклавишный выключатель должен быть включен.

Из трех жил, на двух должно быть напряжение. Это фазные. Маркируются такие жилы буквой «L».

Значит провод, на котором отсутствует напряжение, является общим «нулевым». Маркируется буквой «N».

Заземление маркируется «PE».

Но проверять индикатором нужно всегда, потому что горе электрики могут подключить нулевую жилу другого цвета.

Меры осторожности при подключении люстры

Первое что нужно сделать перед подключением люстры – это обесточить всю квартиру, дом – выключить вводной автомат. Разбирать выключатели, открывать распределительные коробки, подключать люстру нужно только при отсутствии напряжения.

Отключив вводной автомат нужно проверить индикатором напряжения отсутствие фазы на выходных клеммах вводного автомата и в розетках. Перед тем как вызванивать фазные провода на потолке, выключателе, распределительной коробке нужно их подготовить, снять с проводов изоляцию и развести их в стороны.


Способ подключения проводов люстры

Далее нужно отключить вводной автомат и определить фазные и нулевые провода индикатором напряжения и запомнить их. После выключения вводного автомата фазные провода отмечают, чтобы при подключении люстры не забыть их расположение.

В целях безопасности при замене ламп на люстре, все фазовые провода подсоединяют к центральному контакту патрона ламп. Поэтому все провода центрального контакта патронов прозванивают тестером и собирают в группы для подключения к двойному выключателю, оставшиеся нулевые провода собирают вместе на клеммнике люстры или скручивают.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

  1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
  2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
  3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
  4. Затем фаза выводится через исходящие контакты на приборе.
  5. Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

Что делать если не хватает длины проводов

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

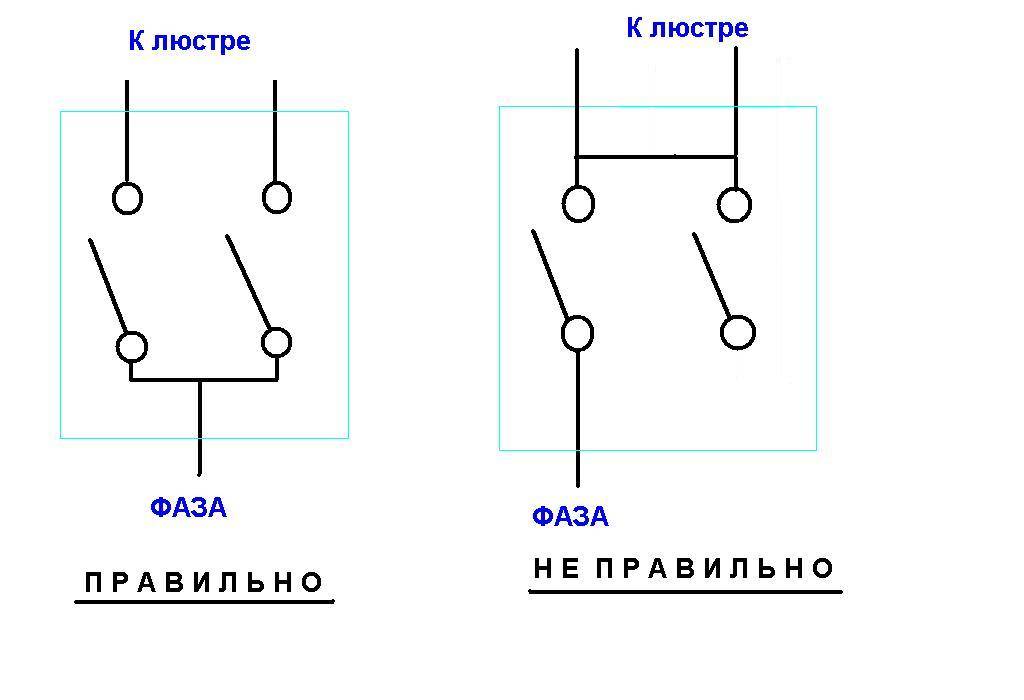

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

  • A, B, C — фазный;
  • N — нейтральный или ноль;
  • PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

  • Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
  • Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
  • Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Подготовительный этап

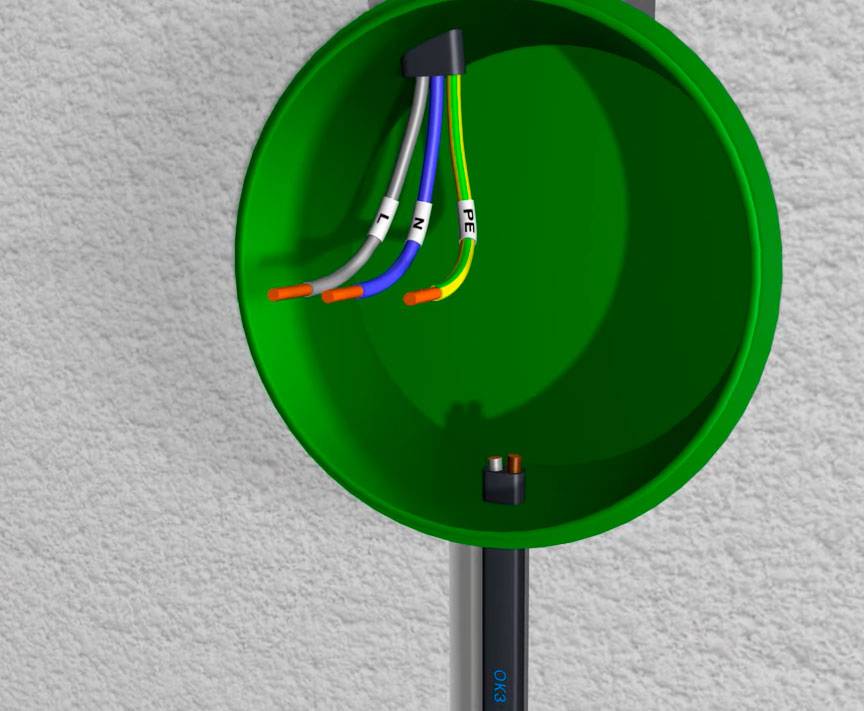

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Двухуровневое управление светом

В одном помещении не всегда требуется яркость всех 9-12 электрических лампочек. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеально подходящий для проведения задушевных разговоров в вечернее время суток.

Тонкость управления лампочками осветительного прибора зависит от выключателя – если поставить двухклавишный, то можно эффективно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию.

Кроме того, пользователь получает еще и дополнительные преимущества в виде экономии:

  • электроэнергии при включении одной малочисленной группы лампочек;
  • ресурса самих осветительных приборов, отдыхающих определенный отрезок времени;
  • места на стене – двойная модель выключателя занимает меньше места чем два одинарных.

Да и при желании можно собственноручно заняться подключением люстры. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из разнообразия, предлагаемого многочисленными производителями.

Галерея изображений Фото из

Лаконичный дизайн и никаких излишеств – именно так выглядит модель с сенсорным управлением. Такой двухклавишник придется в тему в любом современном интерьере

Сенсорное включение и управление с помощью пульта – мечта каждого мужчины. Что может быть приятнее, чем зажечь/выключить свет, не поднимаясь с теплой постели?

Рациональное решение – двухклавишный выключатель в одной рамке с розетками. Такое решение позволит получить совершенную картину, не нагромождая стены лишними блоками

Прибор с подсветкой

Сенсорный выключатель

Управление с помощью пульта

Выключатель в одной рамке с розетками

Подходящий двухклавишник и его правильное подключение упростит управление светом в помещении. Правда, еще понадобится создать оптимальные группы из лампочек, входящих в состав люстры.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате. Да и модель играет не последнюю роль: если это многоуровневое изделие, то целесообразно на одну из клавиш подключить лампочки верхнего этажа люстры, а на вторую – все оставшиеся.

Формировать группы можно по своему желанию, но предстоит учитывать общее количество ламп прибора – чем их больше, тем больше вариаций можно создать. Так, для изделия с 12 излучателями света актуальными будут такие варианты:

  • 3+9;
  • 4+8;
  • 5+7;
  • 6+6.

Меньше 3 ламп на одну клавишу подключать не имеет смысла – в помещении будет довольно темно. Для общения или просмотра кинофильмов достаточно и 3-4 шт.

Последний вариант с равным распределением не самый удачный, ведь при 6 лампочках неудобно читать, вязать или вышивать, а электроэнергии они используют совсем немало.

Галерея изображений Фото из

Оригинальная форма и множество светящихся элементов позволит разгуляться фантазии при делении общего количества ламп на группы, управляемые выключателем с двумя клавишами

Многоуровневая люстра эффектно впишется в классический интерьер. А двухклавишник поможет создать неповторимую игру света при включении лишь верхнего яруса лампочек или одновременной работе всех, имеющихся в наличии

Даже самодельная конструкция осветительного прибора может быть подключена на двухклавишный выключатель с распределением нужного числа плафонов по управляющим клавишам

Люстра с 12 лампочками

Оригинальная форма со множеством светящихся элементов

Многоуровневая люстра

Самодельная конструкция осветительного прибора

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре. Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

  1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
