Порядок и схема подключения датчика движения к лампочке

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

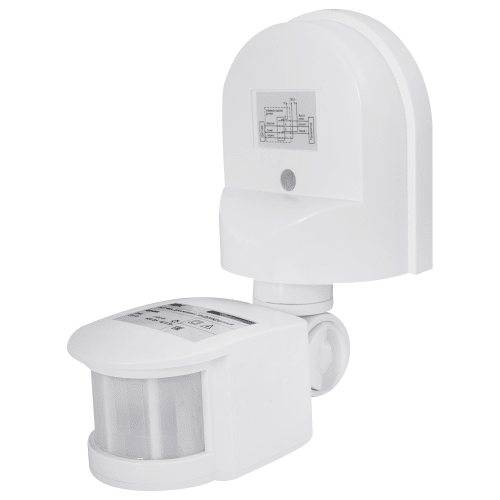

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

  • От сети, напряжением 220 V.
  • От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.


Watch this video on YouTube

5 советов по выбору места для установки

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

  1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
  2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
  3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
  4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
  5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае  прибор станет работать вовсе не так, как ожидалось.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

  • высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
  • при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
  • Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

  • на вибрирующие поверхности;
  • около вентиляторов, кондиционеров;
  • на глянцевых белых поверхностях стен;
  • вблизи источников тепла — электрических радиаторов, ламп;
  • на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как следует располагать и настраивать датчики движения

Для правильного срабатывания датчика важно его расположить так, что зона захвата будет направлена в сторону, с которой объект подходит к месту, где регулируется освещение. Не всегда это удается сделать

В таких случаях устанавливают дополнительные датчики, которые будут максимально охватывать все направления подхода объекта.

Вариант подключения датчиков представлен в схеме:

В схему при необходимости расширения функционала использования можно добавить выключатель.

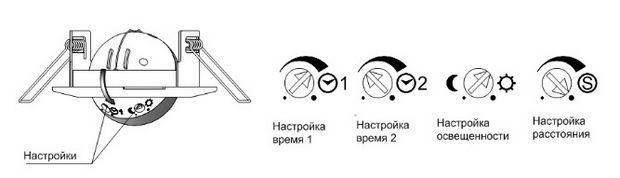

Для подбора режимов работы после установки следует воспользоваться настройками, которые имеются практически на всех датчиках.

Настройки, как видно из изображения, включают следующие основные параметры:

  1. Временные настройки — устанавливают промежуток времени в течение которого будет работать освещение с момента прекращения движения. Для срабатывания контроллера роль играет скорость движения объекта. Здесь следует придерживаться рекомендаций — при быстрой скорости временную задержку сокращать для минимума, а для помещений (гараж, подсобка), где объекты передвигаются медленно, задержку выставлять на больший период времени.
  2. Настройкой параметра освещенности корректируется работа датчика в дневное и ночное время. Если, например, с наступление вечернего времени суток, в помещении становится темно, настройка освещенности обеспечит включение света.
  3. В комплексный показатель по порогу чувствительности, после которого происходит активация освещенности, входят регулировка расстояния и настройка по величине объекта. Если датчик срабатывает от небольших посторонних движений, чувствительность следует снизить.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

  1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
  2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
  3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
  4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
    Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
  5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

  • Потолочные.
  • Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Рекомендуемое размещение ДД

Это интересно: Трансформатор тесла своими руками — подробная инструкция

Технические характеристики устройств

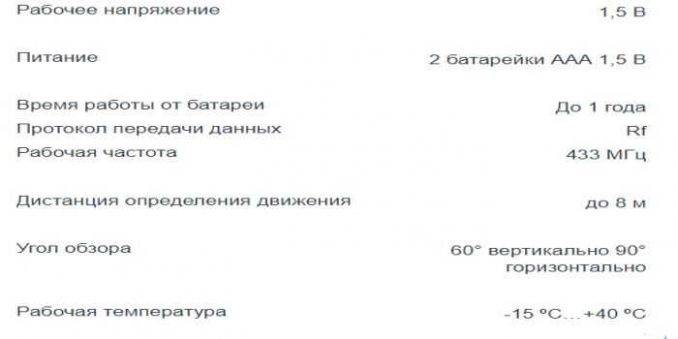

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

В заключение

В наше время каждый старается сэкономить максимум электрической энергии, так как ее стоимость ложится непомерным грузом на семейный бюджет. Причем приходится экономить там, где это возможно. Электрическое освещение, особенно в осенне/зимне/весенний период составляет немалую долю от общего количества потребленной электроэнергии. Поэтому многие стараются экономить именно на освещении, поскольку никто не хочет отказываться от остального комфорта. На холодильнике или на морозильной камере, на электрической духовке и других элементах нашей цивилизации экономить в наше время мало кто будет. Поэтому люди устанавливают датчики движения, чтобы хоть как-то сэкономить на электричестве. К тому же не нужно думать о том, что на улице или в подсобном помещении можно просто забыть выключить свет и тогда освещение может остаться включенным до следующего раза. Обидно то, что электрическая энергия расходуется впустую, но за нее все равно придется платить.

С другой стороны, если посмотреть на эту проблему, датчики движения стоят недешево, поскольку собраны на радиоэлементах, которые недешевые. Поэтому, приобретая такой датчик, следует исходить из разумных соображений. Если учесть, что в последнее время многие используют энергосберегающие лампы и более современные светодиодные, то подобный подход к экономии просто неуместен. Скорее всего, датчик движения может быть использован исключительно, как высоко функциональный элемент. Тогда его применение может быть оправдано.

Наиболее оптимальный вариант применения датчика движения – это защитные функции. Если подсчитать, что вор может унести из дома или из квартиры, то стоимость подобных устройств не является столь высокой. Другими словами, наиболее оптимально использовать подобные устройства в охранных системах и здесь, альтернативы им практически нет. Главное – это правильно выбрать модель, в зависимости от типа охраняемого объекта.

Датчики движения, как и множество других радиоэлектронных или электромеханических приборов, облегчают человеку жизнь. Особенно это актуально в наши дни, когда человек испытывает большие морально-психологические нагрузки. Это приводит к тому, что человек зачастую многое забывает и электричество может работать в холостую, без пользы. А ведь для его генерации нужно затратить массу средств и материальных ресурсов, которые не безмерные и в ближайшее время скоро закончатся. И здесь вопрос экономии уже не столько финансовый, сколько этический. Каждый должен думать о том, что лишний киловатт энергии, выброшенный на ветер, это несколько килограммов сырья или земельных ресурсов, выброшенных также на ветер. Причем эти ресурсы не возобновляемые.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
