Полотенцесушитель из полипропилена своими руками

Виды полотенцесушителей для ванной: электрические, водяные и комбинированные

Существует три типа сушек для ванных комнат:

  1. Водяные. В полотенцесушителях циркулирует горячий поток из отопительной системы или системы водоснабжения.

    Если трубы подключены к отоплению, то сушка функционирует только во время отопительного сезона.

    При подключении труб к горячему водоснабжению агрегат будет нагреваться при каждом включении горячей воды.

  2. Электрические. Внутри прибора располагается провод электросети, нагревающий полотенцесушитель или жидкость, нагреваемая специальным ТЭНом.

    Подобные агрегаты могут функционировать круглый год, но при этом значительно увеличиваются расходы на оплату электроэнергии.

  3. Комбинированные полотенцесушители являются самыми распространёнными. Это объясняется тем, что они работают как от электрической сети, так и от системы отопления и водоснабжения (во время отопительного сезона).

Монтаж конструкций с нижним подключением

Рассмотрим, как аккуратно и быстро как установить полотенцесушитель со скрытой разводкой на уже отделанную керамической плиткой стену:

Шаг 1. Вытащить из отводов заглушки с помощью ключа, удалить загрязнения.

Шаг 2. Скрутить все соединения полотенцесушителя, для надежности подтянуть ключом. Рекомендуется использовать прокладки из паронита, которые не боятся нагревания и высокого давления, долго сохраняют упругие свойства.

Шаг 3. На отводы установить декоративные колпачки и переходники.

Шаг 4. Прокладки уложить в переходники, приставить к отводам полотенцесушитель и прихватить гайками.

Шаг 5. На этом этапе сушилка закрепляется на стене с помощью дюбелей. Поскольку отделка уже готова, действовать нужно очень аккуратно. Снять полотенцесушитель, просверлить отверстия, смонтировать крепления.

Шаг 6. Снова повесить прибор на стену, проконтролировать его положение уровнем и при необходимости отрегулировать по вертикали и горизонтали.

Шаг 7. Затянуть все гайки уже окончательно. Приступить к испытаниям. Если при прохождении теплоносителя полотенцесушитель равномерно греется — работы проведены правильно. В противном случае нужно попробовать стравить воздух с помощью крана Маевского (если есть) или слегка открутив гайки в верхнем углу.

Выбор устройства для сушки по типу механизма

На сегодняшний день производители полотенцесушителей предлагают три устройства, которые различаются по источнику питания:

  • горячее водоснабжение: полотенцесушитель работает круглый год, однако, бывают перебои, когда производится профилактика; в трубах часто образуются воздушные пробки, соли жесткой воды оседают на стенках труб уменьшая диаметр;
  • центральная отопительная система: устройство работает лишь в отопительный сезон, что невыгодно, ведь большую часть года полотенцесушитель играет роль обычной вешалки для полотенец;
  • электричество: более функциональны новые модели, работающие от электрического тока; они просты в установке, достаточно лишь прикрепить на стене и включить вилку в розетку.

    Водяной полотенцесушитель

Существует и четвертый вид – это комбинированное устройство, которое может работать как от электричества, так и от отопительной системы или горячего водоснабжения.

Для изготовления подобного радиатора (независимо от принципа работы) используют несколько металлов:

  • нержавеющая сталь;
  • латунь;
  • медь;
  • черная сталь с добавлением никелевого покрытия.

На отечественном рынке вы скорее встретите изделия из нержавеющей стали с хромированным покрытием. Однако если вы решили изготовить полотенцесушитель своими руками, лучше использовать латунь или медь, то есть цветные металлы.

Опытные специалисты в домашнем строительстве не используют черную сталь, так как ее срок службы невысок, ржавчина быстро одолеет устройство для сушки также как и нержавеющая сталь – материал подвержен коррозии.

Стоит отметить, насколько практичным будет выбор комбинированного устройства для сушки. В холодное время вы сможете пользоваться отопительной системой, а в летнее время электричеством. Как отмечают отзывы, найти подобное устройство довольно сложно, однако сделать самостоятельно легко.


Данный полотенцесушитель всегда сохранит тепло ваших полотенец

Пошаговая инструкция по сборке

При работе соблюдайте алгоритм:

  1. Предварительно подберите подходящую конфигурацию. Чтобы избежать аварий, сначала нарисуйте чертеж желаемой конструкции. Учитывайте размеры ванной комнаты, тип подключения полотенцесушителя.
  2. При боковом или диагональном вариантах подача производится сверху. При этом диаметр трубы должен совпасть с размером узлов. Метод основан на естественной циркуляции. Сужение приведет к некорректной работе или поломке системы. Нижнее подключение предполагает использование принудительной циркуляции. Благодаря такой системе горячая жидкость распределяется по стояку равномерно. Потребуется кран Маевского для устранения воздушных пробок.
  3. С помощью рулетки отмерьте подходящую длину элементов, сделайте метки маркером. Отделите отрезки нужного размера болгаркой. Зачистите, отполируйте заготовки шлифовальными и фетровыми кругами.
  4. К краям приварите отводы. Соедините детали друг с другом по схеме. Швы отшлифуйте так, чтобы сварочные рубцы не выпирали над остальными частями конструкции.
  5. С помощью воды, воздуха убедитесь в герметичности конструкции. Затем установите крепежные элементы. Проверьте длину свободных частей, при необходимости подрежьте.
  6. Отшлифуйте швы, повторно убедитесь в качестве соединений.

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Большие вертикальные приборы можно ставить на высоте 15 см от пола, как показано на чертеже. Подводящие трубопроводы лучше класть скрыто, под уклоном

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.

Настенные поворотные модели желательно крепить ближе к углу ванной комнаты

Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
Нельзя располагать электрическое устройство для сушки прямо над ванной.

Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед. Но при монтаже своими руками лучше вывести трубы, закрыть их заглушками, а полотенцесушитель подвесить позже, как показывает мастер на видео:

Рекомендуемые и недопустимые схемы врезки

В основе работоспособности змеевика лежит принцип «гравитационного насоса». Грамотная врезка обеспечивает естественную циркуляцию и работоспособность радиатора. Разработка схемы монтажа водяного полотенцесушителя своими руками выполняется в соответствии с конструкцией конкретной модели и расположением стояка в ванной комнате.

Боковое и диагональное подключение

Для большинства приборов оптимальной считается врезка с подачей теплоносителя через верхний отвод и выпуском снизу. Это достигается при универсальных подсоединениях, схемы которых приведены ниже.

Преимущества универсальной врезки:

  • работоспособность не зависит от направления и скорости подачи воды в стояке;
  • после отключения циркуляции стравливание воздуха не требуется;

Универсальный вариант врезки позволяет располагать полотенцесушитель на любом, удобном для установке расстоянии от стояка.

Условия функционирования схемы:

  1. Нижняя точка врезки размещается ниже патрубка подключения к радиатору, а верхняя врезка, соответственно, – выше верхнего отвода. Уклон подводящих труб – 2-3 см на один метр. Горизонтальное соединение допустимо для труб с сечением 32 мм, а также, если отдалённость до стояка менее 2-х м.
  2. Подводящие трубы – без загибов и «горбов». В противном случае система завоздушивается и естественная циркуляция прекращается.
  3. Оптимальный диаметр подводящих труб: ¾ дюйма стальные, 25 мм – полипропиленовые армированные.
  4. Трубы желательно теплоизолировать. Это требование особо актуально при скрытом монтаже пластикового трубопровода.

Вполне работоспособная схема боковой/диагональной врезки с зауженным байпасом. Сантехники прибегают к такому исполнению на ранее установленном полотенцесушителе, если нет необходимости полностью менять конструктив стояка.

Смещение байпаса оправдано при желании сохранить старые подводы к стояку. При таком способе подключения не рекомендуется применять зауженную перемычку. Основное требование – верхняя подача теплоносителя.

Некоторые модели сушек рассчитаны на нижнее подсоединение. Врезка выполняется по трем основным схемам.

Требования к реализации нижнего подключения:

  1. Нижний отвод обязан располагаться ниже полотенцесушителя.
  2. Подводящие трубы желательно утеплить.
  3. Верхний отвод стояка при использовании смещенного или зауженного байпаса размещается ниже точки подсоединения к прибору.

Оптимальный уклон – около 2 см на один метр трубы. Выполнение этого условия обеспечивает независимость схемы от направления водяного потока.

Возможные вынужденные варианты врезки

При боковом подключении допустимы некоторые отклонения от типовых рекомендуемых схем.

Основные условия врезки остаются неизменными. Разница в точках соединения полотенцесушителя со стояком, а так же в наличии вертикальных отрезков на входе и выходе прибора.

Альтернативный вариант боковой врезки представлен ниже. Верх полотенцесушителя находится над верхним отводом. После отключения воды потребуется стравливание воздуха из змеевика.

Несколько видоизменной может быть и нижняя врезка. Необходимость размещения труб от стояка на минимальной дистанции к полу вынуждает увеличивать обе восходящие подводки. При соблюдении всех требований нижнего подключения система работает без сбоев.

Неправильные схемы подключения

Неопытные мастера иногда не придерживаются рекомендованных схем. Как результат – сушка остается холодной при бесперебойной подаче горячего водоснабжения. Примеры возможных упущений отображены ниже.

В обеих вариантах прибор расположен ниже нижнего отвода от стояка. Опустившийся вниз теплоноситель охлаждается и оказывается в ловушке. Вода не выталкивается обратно, так как сверху есть давление потока теплоносителя.

В образовавшемся «горбе» накапливается воздух. Со временем воздушная пробка перекрывает циркуляцию в радиаторе и полотенцесушитель охлаждается.

Вариант, представленный ниже, сочетает одновременно две ошибки. Схема заведомо не рабочая.

Как сделать устройство из пропилена

Сушитель из полипропилена, изготовленный самостоятельно, является одним из самых бюджетных вариантов для ванной комнаты.

Определение размеров полотенцесушителя, места установки, подготовка чертежа и материала

Чтобы пропиленовый полотенцесушитель хорошо обогревал помещение, его габариты следует выбирать исходя из площади ванной комнаты.

Диаметр трубы составляет 2–2,5 см. После того как были выбраны размеры сушки и диаметр трубы, необходимо начертить схему конструкции, которая поможет вычислить длину труб и количество соединительных элементов.

Потребуется:

  • трубы для агрегата. (диаметр должен совпадать с посадочными местами в разводке);
  • кронштейны;
  • соединительные узлы;
  • несколько шаровых кранов;
  • оборудование для сварки пропилена;
  • нож для резки труб.

Сварка конструкции

Для сварки полипропилена не подходит классический сварочный аппарат. Для этих целей существует специальное оборудование. Оно простое в управлении, благодаря чему не возникает проблем с его использованием.

Фото 4. Ванная комната с установленным прибором для сушки, расположенным на стене рядом с умывальником.

Установка полипропиленового

Не нужно устанавливать устройство на жёсткие крепежи, лучше воспользоваться специальными кронштейнами. Это поможет защитить стены от повышенных нагрузок и деформаций от высоких температур.

Важно! При монтаже сушки для ванной комнаты требуется выдерживать клон подводящего трубопровода

Разновидности полотенцесушителей

В зависимости от способа сообщения тепловой энергии полотенцесушителю все они делятся на водяные и электрические. Оценим сильные и слабые стороны каждой разновидности:

  1. Водяные сушилки подключаются к отопительной системе или ГВС, поэтому их работа не связана с какими-либо эксплуатационными расходами. Но зато они не позволяют регулировать температуру и привязаны к местоположению трубопроводов. Кроме того, круглогодично такой прибор сможет работать только при подключении к системе ГВС, в которой вода постоянно циркулирует. За неимением таковой сушилку приходится врезать в контур отопления, так что несколько месяцев в году она бездействует.
  2. Электрические модели снабжаются терморегулятором, термостатом, таймером и могут устанавливаться в любом месте. Но удовольствие это не бесплатное: за каждый киловатт придется платить согласно тарифам на электроэнергию. Нельзя забывать и об опасности поражения электротоком, вероятность которого в условиях повышенной влажности возрастает.

Нагревательным элементом в электросушилке может выступать ТЭН или резистивный кабель. В первом случае прибор заполняется каким-либо теплоносителем – маслом (в большинстве случаев), водой или антифризом, который передает произведенное ТЭНом тепло. Полотенцесушители с кабельным нагревателем в таком посреднике не нуждаются, благодаря чему имеют меньший вес.


Standart — бронзовый водяной полотенцесушитель лесенка с боковым подключением

Достоинства водяных и электрических полотенцесушителей удалось совместить в комбинированных моделях. Такой прибор имеет патрубки для подключения к системе отопления и ТЭН, который используется в летний период. Вот его-то мы и попробуем изготовить своими силами.

Для изготовления сушилок в основном применяется сталь и латунь с никелевым или хромовым покрытием. Нержавеющая сталь может использоваться и без покрытия: ее подвергают лазерной полировке, которая придает не только высокие эстетические качества, но и механическую прочность.

Несколько менее распространенными являются полотенцесушители из меди и алюминия.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Монтаж

После того как конструкция была собрана, настало время ее подсоединить к стене. Данный процесс осуществляется по следующему алгоритму.

  • Сначала перекрываем подачу воды. Производим демонтаж старого приспособления. Если оно прикреплено при помощи соединения резьбового типа, то следует произвести откручивание и снятие. А если труба и полотенцесушитель – это единая конструкция, то потребуется срезать ее болгаркой.
  • Теперь нужно установить шаровые краны и байпас. Это дает возможность не перекрывать воду, если потребуется ремонт.
  • Устанавливается кран Маевского в саму перемычку, чтобы при необходимости можно было удалить лишний воздух.
  • В местах крепления конструкции наносим разметку для будущих отверстий на стене карандашом. Проверяем, чтобы все было размещено ровно по горизонтали. Для этого можно использовать строительный уровень.
  • Проделываем отверстия и устанавливаем в них дюбели из пластика.
  • Приставляем сделанный полотенцесушитель, выравниваем его. Теперь производится установка трубы и ее закрепление при помощи отвертки. Расстояние от трубной оси до поверхности стены должно варьироваться в диапазоне 35-50 миллиметров, в зависимости от сечения и диаметра использованной для создания полотенцесушителя трубы.

Как правильно установить водяной полотенцесушитель своими руками

Монтаж оборудования водяного типа отличается от установки электрических полотенцесушителей.

Существует несколько схем врезки оборудования.

Ниже описан подробный процесс монтажа водяного полотенцесушителя своими руками.

Варианты подключения

Установить устройство можно двумя способами:

  1. Подключить к системе отопления. В такой ситуации требуется после снятия старого устройства, установка специальных кранов, байпасов, американок. Подключается оборудование параллельно с системой отопления.
  2. Подсоединить к системе горячего водоснабжения. Сушилку врезают в систему водоснабжения, подключаясь последовательно. Это делают непосредственно внутри самой квартиры, никаких дополнительных работ не требуется. Есть один нюанс такого подключения — это снижение температуры горячей воды.

Демонтаж старого

Первое, что требуется сделать — демонтировать старое оборудование, но важно согласовать свои действия с ЖЭКом, чтобы была возможность отключить стояк. Демонтируют оборудование следующим образом:

  • Если устройство не образует единую конструкцию с магистралью горячей воды и присоединено при помощи фиксирующих элементов, то их откручивают.
  • Если змеевик приварен к стояку, то для его обрезки используется болгарка. Делать это нужно таким образом, чтобы оставшейся части трубы было достаточно для нарезки резьбы.
  • В одном и другом случае последним этапом является снятие сушилки с кронштейнов.

Справка! Высота выреза стояка должна быть больше расстояния между патрубками нового устройства на длину использованных муфт, сгонок, которые потребуются в дальнейшем для установки байпаса.

Вывод и сварка труб

Для подключения устройства к системе водоснабжения рекомендуется пользоваться полипропиленовыми трубами

В процессе важно качественно провести сварочные работы или припаивание труб к водопроводу

Потребуются определённые навыки для проведения таких работ. Соединение труб с муфтой проводится моментально после работы паяльником. Рекомендуется доводить температуру паяльного устройства до 260 °C.

Как сделать байпас перед устройством, монтаж американок и кранов

Для установки байпаса потребуется сделать резьбу на концевых участках труб. Если после снятия предыдущего устройства резьба осталась, то их достаточно очистить и прогнать при помощи плашки. Это улучшит соединение. Если же резьбы нет, при помощи такой плашки она нарезается. После подготовки труб, проводят установку запорных кранов, используя сварку. Аналогичным образом устанавливаются любые запорные краны, американки или байпасы.

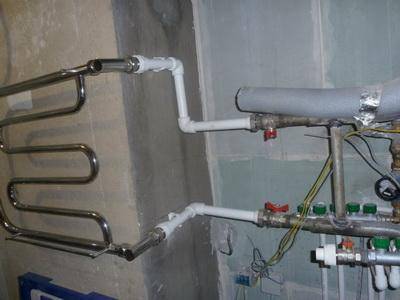

Установка на полипропиленовые трубы со всеми фитингами

Установка прибора и присоединение его к стене — последнее, что нужно сделать. Проводятся работы по следующей схеме:

наносят разметку под кронштейны;

готовят отверстия и вставляют в них дюбеля, кронштейны, прикручивают к сушилке;

фиксируют сушилку при помощи шурупов;

для подключения оборудования к полипропиленовым трубам используют фитинги, при этом важно намотать на резьбовое соединение уплотнительную льняную подмотку, для надёжного соединения и предотвращения протечек.

Важно!

Закрепляя змеевик на стену, важно сделать эторовно и соблюдать горизонтальность расположения устройства

Что следует приобрести

Схема отводов для полотенцесушителя.

Чтобы установить универсальный электрический тип полотенцесушителя для помещения ванной, сперва следует запастись новым сантехническим устройством. При этом нужно быть внимательным и не выбирать любой прибор, ведь привычная змейка, присущая многим конструкциям, не будет уместной. Наиболее рационально будет выбрать полотенцесушитель, созданный по типу лесенки и оборудованный четырьмя точками контакта.

Помимо этого, следует приобрести следующие инструменты:

  • специальный электрический тэн, оборудованный терморегулятором;
  • кран Маевского;
  • 1-2 м трубы из полипропилена либо пластика (со всеми необходимыми для полотенцесушителя поворотами и концевиками).

Как установить новый змеевик?

Подключение полотенцесушителя к трубам подачи горячей воды, как отмечалось ранее, регламентируется СНиПом. Что такое этот СНиП, а также что в нем говорится о нашей проблеме.

А если планируется установка нового устройства, то к трубопроводу следует прикрепить отрезки ПП труб, а уже к ним – сам змеевик. Процедура подключения не представляет собой ничего сложного. Вам нужно просто соединить концы, используя специальный паяльник для труб из полипропилена.

Обратите внимание! При этом выдерживайте незначительный наклон подводящей трубы, направленный в сторону движения горячей жидкости. Наклон должен составлять приблизительно 0,5-1 сантиметр на всю длину отрезка

Вода должна двигаться по змеевику сверху вниз, по этой причине подача подсоединяется к верхнему раструбу изделия.

Добавим также, что существуют и предельные дистанции, которые обязательно должны выдерживаться между стенами (как облицованными, так и отделанными штукатуркой) и полотенцесушителем. Они приведены ниже:

  1. 5 сантиметров, если диаметр труб превышает 2,3 сантиметра;
  2. 3,5 сантиметра, если диаметр труб меньший 2,3-х сантиметров.

Дабы стены не подвергались чрезмерным нагрузкам, вызванным термальными деформациями горячей трубы, конструкция крепится не жестко, а навешивается на крепежные кронштейны.

Как только будут завершены все этапы, тщательно изучите соединения – те должны оставаться сухими.

Установить сантехнику для ванной совсем не сложно! Полотенцесушитель своими руками

Полотенцесушитель в ванной комнате выполняет не только свои непосредственные функции, а также играет роль отопительного оборудования.

Обогревая помещение, оно создаёт комфортный микроклимат, препятствующий появлению и распространению плесени, грибка и сырости.

На рынке сантехнического оборудования представлены полотенцесушители разных форм.

Но если предложенные модели не устраивают по стоимости или качеству, то прибор возможно изготовить своими руками.

ontakte

Odnoklassniki

Существует три типа сушек для ванных комнат:

  1. Водяные. В полотенцесушителях циркулирует горячий поток из отопительной системы или системы водоснабжения.

    Если трубы подключены к отоплению, то сушка функционирует только во время отопительного сезона.

    При подключении труб к горячему водоснабжению агрегат будет нагреваться при каждом включении горячей воды.

  2. Электрические. Внутри прибора располагается провод электросети, нагревающий полотенцесушитель или жидкость, нагреваемая специальным ТЭНом.

    Подобные агрегаты могут функционировать круглый год, но при этом значительно увеличиваются расходы на оплату электроэнергии.

  3. Комбинированные полотенцесушители являются самыми распространёнными. Это объясняется тем, что они работают как от электрической сети, так и от системы отопления и водоснабжения (во время отопительного сезона).

Как выглядят основные формы

Виды сушек для полотенец:

  • «Змеевик»;
  • «Лесенка»;
  • П-образные.

«Змеевик» — изогнутая труба, которая состоит из нескольких витков в форме буквы С, S или М. Количество изгибов может быть любым, главное, чтобы сушка не выглядела огромной. Достоинства такой формы трубы заключаются в том, что конструкция хорошо прогревает помещение и имеет невысокую стоимость.

Из названия конструкции «Лесенка» следует, что она по своему внешнему виду напоминает лестницу. Форма трубы и многофункциональность оборудования даёт возможность использовать его не только для сушки текстиля и небольших вещей, но также и курток, пуховиков и другой верхней одежды. Кроме того, полотенцесушитель в форме лесенки отлично прогревает помещение и создаёт комфортную температуру для проведения водных процедур.

П-образные полотенцесушители по форме напоминают букву «П», повёрнутую набок. Эти агрегаты довольно просты и подходят для небольших ванных комнат.

Изготавливают ли из медных труб? Плюсы и минусы других вариантов

Сушители делаются из:

  • «нержавейки»;
  • меди;
  • латуни;
  • «чёрной» стали;
  • полипропилена.

Нержавеющая сталь — распространённый материал для изготовления полотенцесушителей.

Как сделать комбинированный полотенцесушитель своими руками ↑

Прежде всего необходимо на рынке или в специализированном магазине приобрести подходящего вида радиатор. Выбор следует остановить на модели в форме вертикальной лесенки. Необходимо, чтобы у нее было два входа и два выхода и потому горизонтальные модификации не годятся.

Полотенцесушитель такого типа может быть использован для изготовления комбинированного

В зависимости от того, где располагается стояк системы центрального отопления, задействуем для подключения к нему правую или левую пару точек входа в прибор. Другая пара входов будет задействована для подключения электрооборудования. В нижний вход должен быть вставлен тэн, который приобретается на рынке или в магазине. Это электротехническое устройство может быть такого вида, как на фото ниже.

Тэн для радиатора отопления может быть оборудован электронным термостатом

Необходимо решить проблему герметизации места ввода тэна в полотенцесушитель. Резьба устройства может не подойти к резьбе радиатора. В этом случае следует приобрести или заказать изготовление адаптера в виде специальной гайки. Монтаж осуществляется с помощью герметизирующих прокладок.

Верхняя часть радиатора используется для установки крана Маевского: он необходим для сброса воздуха из системы (он будет препятствовать нормальной циркуляции теплоносителя).

Нюансы подключения самодельного прибора ↑

Присоединение к трубам стояка отопления (горячей воды) выполняется с помощью резьбовых соединений. Необходимо установить шаровые краны на входе и на выходе: они необходимы для отключения прибора в случае аварии и для переключения режима работы.

В зимнее время, когда полотенцесушитель будет работать от центрального отопления (горячей воды), краны должны быть открыты. Тэн при этом должен быть отключен от электроэнергии. Переключение в режим электрообогрева осуществляется путем закрывания шаровых кранов. В том случае, если вода (теплоноситель) из системы была слита по окончании отопительного сезона, радиатор придется наполнить вручную. Для этого следует выкрутить кран Маевского, а в отверстие залить достаточное количество чистой воды, желательно – дистиллированной (для предотвращения образования отложений на тэне).

При подсоединении прибора к стояку нельзя использовать герметизирующие прокладки, не рекомендуется и фум-лента: лучше применить паклю и масляную краску.

Присоединение полотенцесушителя к системе делают герметичным с помощью пакли и краски

Что такое полипропилен?

Этот термопластичный полимер пропилена имеет множество преимуществ. Он не такой плотный, как полиэтилен, но при этом обладает высокой стойкостью к истиранию и термостойкостью, не подвержен коррозии. Это означает, что горячая вода не может причинить вреда полипропилену (нет ржавчины, не будет засоров). Максимальная температура, при которой материал может работать без ущерба для целостности конструкции – 120–140 градусов, а таких значений в сети ГВС или отопления не бывает. Правда, полипропиленовые трубы боятся мороза, но для полотенцесушителя это непринципиально.

Недостатком полипропилена можно считать относительно низкую теплопроводность. При одинаковых исходных данных разница температур на поверхности металлической трубы (окрашенной) и полипропиленовой составляет 8–10 % (4–6 градусов). То есть полипропилен будет работать хуже, чем обычный металлический змеевик, но ненамного.

Несомненным достоинством полипропилена является простота в монтаже, надежность и долговечность. Для горячего и холодного водоснабжения используют полипропилен марки ПП80, он способен долгое время выдерживать высокие температуры и скачки давления в системе.

Слабым местом любой конструкции из полипропилена являются фитинги (соединительные узлы). Они позволяют легко монтировать любую конфигурацию труб без применения сварки. Но при этом любое нарушение правил установки компрессионных фитингов или отсутствие опыта работы со специальным паяльником для полипропилена может повлечь за собой аварийную ситуацию.

С чего начинать

В многоквартирном доме рабочее давление в системе горячего водоснабжения достигает 8–10 атмосфер (в домах старой застройки 5–7 атм.), при пиковой нагрузке оно может повышаться до 12 атм. Для полипропиленовых труб кратковременная нагрузка не представляет опасности, но перед установкой сушилки желательно уточнить параметры коммуникаций в вашем доме.

Для того чтобы полотенцесушитель успешно обогревал ванную комнату, следует подбирать его размеры в зависимости от площади помещения.

Оптимальный диаметр змеевика из полипропилена — 20–25 мм

Важно, чтобы он совпадал с посадочными местами существующей разводки

После выбора размеров полотенцесушителя и диаметра трубы необходимо начертить схему конструкции. Она поможет определить требуемую длину трубы и количество соединительных узлов.

Под весом мокрого белья длинный отрезок может прогибаться. Избежать этого поможет армированный полипропилен (в стенке трубы есть слой алюминия или стекловолокна). Но даже в этом случае слишком длинный полотенцесушитель под действием тепла и веса белья может изменить свою геометрию.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Как работает самодельный полотенцесушитель

По принципу работы самодельные сушилки делят на:

  1. Водные. Монтируются в отопительную систему. Работа таких устройств зависит от сезона. Летом они не будут нагреваться. Можно обеспечить подачу жидкости из водопровода. Тогда полотенцесушитель будет нагреваться при включении горячего крана. Если долго не пользоваться системой, сушилка останется холодной. Преимуществом такого варианта является возможность сэкономить.
  2. Электрические. Работают от сети. Преимуществом считается стабильный нагрев. В помещении не появляются сырость, плесень или грибок. Белье быстро сохнет. Недостаток — увеличение счета за электричество.
  3. Комбинированные. Сочетают характеристики обоих вариантов. Такой полотенцесушитель удобен при постоянных перебоях в подаче горячей воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
