Как сделать подставку для ноутбука своими руками
Представленные ниже пошаговые руководства изготовления различных видов подставок для ноутбука с охлаждением помогут не совершить ошибок в процессе работы. Тем, кто не имеет опыта, следует взять за основу самый простой вариант.
Простая подставка под ноутбук с охлаждением из дерева
Прежде чем приступить к процессу изготовления подставки для девайса, стоит заранее позаботиться о приобретении:
- лобзика, которым можно разделить фанеру;
- саморезов, которые подбирают в соответствии с показателем толщины фанеры;
- наждачной бумаги разнообразной зернистости;
- пластмассового кабель-канала, соответствующего параметрам толщины фанеры;
- 2 навесов небольшого размера;
- резиновых накладок для мебели;
- листов фанеры;
- напильника и шлифовальной машины;
- губки для мытья посуды.
Пошаговый процесс изготовления подставки для ноутбука:
- После подготовки чертежа и указания размеров, формы и расположения декоративных элементов необходимо перенести эскизы будущего изделия на фанерную доску. С этой целью стоит воспользоваться линейкой и простым карандашом.
- Теперь можно приступить к вырезанию основной формы корпуса, используя лобзик. С помощью наждачной бумаги и машины для шлифовки затирают зоны срезов. Шлифовальная машинка поможет избавиться от неровностей
- С помощью напильника необходимо зашлифовать мелкие зазоры и пазы. Зоны обработанного спила обтирают губкой, что даст возможность избавиться от строительной пыли. Область срезов прикрывают пластмассовым кабель-каналом.
- Используя саморезы, можно приступить к сбору деталей. Для того чтобы получить столик со складывающимися ножками, стоит воспользоваться навесами. В области, где подставка касается поверхности стола, стоит зафиксировать резиновые накладки, что даст возможность предотвратить скольжение конструкции с охлаждением. Собрать конструкцию с помощью саморезов достаточно просто
- Фанеру окрашивают в желаемый оттенок. Стоит отдать предпочтение специальным красителям, которые не будут нагреваться в процессе воздействия теплого воздуха. Деревянную основа по желанию оклеивают наклейками либо самоклейкой.
Охлаждающая подставка для ноутбука своими руками
Перед началом изготовления охлаждающей подставки для ноутбука стоит определить место расположения вентилятора. Специалисты рекомендуют выбирать область вблизи торца папки
При этом важно обращать внимание на расположение вентиляционных отверстий ноутбука
Также стоит учесть, что вентилятор устанавливают под самой горячей частью девайса, а именно в области процессора либо видеокарты.
Пошаговое руководство по сбору охлаждающей подставки для ноутбука:
После выбора оптимального расположения вентилятора стоит разместить ту часть, которая подлежит разрезанию
Важно заранее приобрести вентилятор, подходящий по количеству оборотов и запастись винтиками
На вентилятор наносят разметку отверстий для винтиков. Теперь стоит рассчитать, верно ли были произведены расчеты
Если по каким-либо причинам удалось сделать всего 3 отверстия, а не 4, то ничего страшного не случится. Конструкция будет держаться вполне прочно.
После подключения вентилятора к USB он будет обеспечивать 5 В 0,5 А, что позволит не только его запустить, но и поддерживать его нормальное функционирование
Важно обращать внимание и на обороты вентилятора, ведь устройство на 800 об/мин может и не запуститься. Специалисты рекомендуют отдавать предпочтение вентиляторам, обладающим 1800—2500 об/мин.
Стоит учитывать, что красные провода обычно являются плюсом, а черные минусом. Провода желтого цвета считаются мониторингом оборотов
После того как проводки были подсоединены, важно как можно скорее приступить к изолированию, что даст возможность избежать короткого замыкания девайса. При желании можно обрезать коннектор от USB удлинителя
Установка вентилятора должна происходить таким образом, чтобы он выдувал воздух из-под нижней части девайса, что даст возможность предотвратить задувание пыли внутрь ноутбука.
Воздушный поток вместе со стороной вращения вентилятора указаны в боковой части Извлечение арочного зажима позволяет облегчить процесс сборки
Среди основных преимуществ данного изделия с эффектом охлаждения стоит отнести дешевизну и гибкость, возможность изготовления приспособления, которое будет идеально подходить под размеры собственного девайса.
Технология изготовления подставки для ноутбука
1. Нарисуйте эскиз подставки. Мы решили сделать подставку для ноутбука в виде двух накладывающийся друг на друга волн. Она будет касаться поверхности стола тремя точками, ноутбук также будет опираться на три точки.
2. Перенесите эскиз в компьютерную программу. Лучше всего разбить подставку на секции в программе CAD, но для этого потребуются серьезные навыки, которыми могут похвастаться немногие. Поэтому можно воспользоваться любым графическим редактором, в котором вы хорошо ориентируетесь.
Первым делом нарисуйте два сечения: боковое и центральное. Длина продольных перегородок должна быть достаточной, чтобы обеспечить надежную опору для ноутбука
Обратите внимание на серую линию, которая соединяет вершины сечений — это плоскость, на которой будет располагаться ноутбук. На нашем рисунке широкая деталь — центральная, а узкая — боковая
Вертикальные линии на рисунке облегчат дальнейшую работу, поэтому их желательно нанести. Вертикальная разметка показывает расположение поперечных перемычек.
3. Чтобы определиться с формой поперечных перемычек, нужно замерить длину отрезков вертикальных линий, которые накладываются на продольные детали. Так вы получите высоту каждой перемычки по каждому из сечений. Теперь нужно определиться с шириной поперечных перемычек, она должна быть достаточной для размещения вашего ноутбука. Равномерно распределите полученные отрезки по ширине. Соединить полученные точки можно с помощью лекала.
4. Определить оптимальную ширину прорезей лучше всего экспериментальным путем. Возьмите лист того же материала, из которого будете делать перегородки, напилите небольших прямоугольников. В каждой паре прямоугольников сделайте пропилы, варьируя их ширину. Соедините детали перпендикулярно друг к другу и определите, какая ширина пропила оптимальна. Прямоугольники должны соединяться туго, но без помощи молотка.
В графическом редакторе нарисуйте прямоугольный шаблон, ширина которого соответствует ширине пропила. Теперь нужно разметить пропилы на каждом пересечении деталей. Сумма глубин пропилов двух соединяющихся деталей должна соответствовать высоте деталей в плоскости пересечения.
5. В итоге у вас должны получиться шаблоны всех перегородок. Разместите их в файле, поле которого соответствует размеру листа материала, из которого будете делать подставку.
6. Размеченные детали нужно вырезать на станке для лазерной резки. Конечно, можно попробовать обойтись лобзиком, но это будет сложно, и возникает большой риск где-то промахнуться.
7. Соберите подставку. Пропилы получились довольно тугими, а так как нужно одновременно собирать все перегородки, возможно, придется все же воспользоваться киянкой
Используйте её только в крайнем случае и с предельной осторожностью
8. Подставка готова. Угол наклона получился практически идеальным, ноутбук стоит очень устойчиво.
Совет: пропилы можно делать не такими узкими, тогда сборка пройдет значительно проще. Чтобы надежно скрепить детали, можно воспользоваться столярным клеем.
О симптомах
Как узнать, перегрелся ли ваш ноутбук? Да, это очень просто, и делается это как по косвенным, так и по прямым признакам.
Непосредственно о том, что устройству необходимо дополнительное охлаждение или отключение, будет свидетельствовать установленный внутри него датчик температуры. Вы можете извлечь из него необходимую информацию через BIOS / UEFI или утилиту HWInfo (можно запустить в режиме просмотра данных с датчиков), HWMonitor или другую с аналогичным функционалом.
Эти программы (рассмотрим пример второй) показывают минимальные зарегистрированные, текущие и максимальные зарегистрированные значения датчиков и отображают скорость вращения чиллера.
Информация из инструкции к ноутбуку или официального сайта разработчиков его комплектующих поможет определить допустимый температурный диапазон устройства.
На высокую температуру корпуса косвенно укажет пара факторов:
- горячая задняя крышка и выходящий из корпуса очень горячий воздух;
- повышенный шум чиллера.
Громкий шум вентилятора ноутбука
Охлаждающая подставка для ноутбука своими руками из оргстекла
Охлаждающий тип имеет несколько более сложную схему изготовления. Для этого Вам потребуется: кусок оргстекла (примерно 30 х 30 см), электролобзик, кулеры, дрель и шурупы.
Изготовление такой подставки выполняется в следующей последовательности:
- Первым делом необходимо измерить размеры устройства и нанести их на оргстекло. Также стоит учесть, что с одного края будет находиться изгиб, поэтому лучше добавить лишние 4-5 см в поперечном размере.
- При помощи электролобзика вырезаем форму для основания изделия.
- Далее следует наиболее сложный в техническом плане этап – изгибание оргстекла.
Самый простой способ
придать основанию необходимую форму – разогрев его над обычной кухонной горелкой. Саму пластину нужно довести до такой температуры, пока она не начнет изгибаться под собственным весом. После этого при помощи плоскогубцев можно несколько откорректировать форму подставки. Для более быстрого охлаждения достаточно просто подержать изделие под холодной проточной водой. Чтобы максимально удобно использовать подставку для ноутбука, можно наклеить на нижнюю плоскость конструкции резиновые накладки. Это также позволит избежать царапин на столе.
После полного охлаждения и затвердевания основы необходимо обработать ее края наждачной бумагой: предать ей симметрии, устранить заусеницы. Теперь можно приступать к подготовке и установке кулеров, необходимых для ноутбука. Их размер и количество зависит от модели портативного ПК и количества вентиляционных отверстий в нижней его грани.
Перед монтажом вентиляторов необходимо подготовить само основание, а точнее – сделать технические отверстия для циркуляции воздуха. Эту работу проще всего выполнять электролобзиком. После вырезания отверстия лучше отшлифовать.
Также на этом этапе выполняется подготовка крепежных отверстий. Они размещаются так, как отмечены на кулерах.
Следующий шаг – покраска и лакирование поверхности.
Лучше всего для этого подойдет обычная автомобильная краска в аэрозоле. Она равномерно ляжет на всю подставку и создаст очень интересную фактуру. Для достижения максимального эффекта можно нанести два слоя с интервалом в один день для полной просушки.
Завершающим этапом является закрепление вентиляторов на поверхности основания.
Для этого достаточно иметь отвертку и шурупы необходимого диаметра. Стоит учесть, что кулеры должны быть установлены тыльной стороной к поверхности, чтобы поток воздуха был направлен от подставки. Далее все элементы соединяются между собой и выводятся наружу при помощи USB – кабеля. Поэтому необходимо приобрести провод достаточной длины, чтобы он доставал до разъема.
Что понадобится для работы
Альтернативой приобретению специальной подставки для гаджета становится самостоятельное изготовление. Перед началом работы необходимо выяснить, какой тип подставки предстоит изготовить. От этого зависит перечень материалов, необходимых для работы.
| Вид материала | Описание, особенности |
| Картон | Из картона можно сделать мобильную переносную подставку, которая устанавливается на столе или другой твердой поверхности. Кроме того, с помощью картонного листа можно сконструировать приспособление-валик, которое легко использовать при работе в дороге |
| Дерево | Из деревянных досок делают подставки-столики или подносы, которые устанавливаются рядом с кроватью или диваном, а также используются как переносные устройства для установки на столе |
Дерево и картон – это традиционные материалы, которые используются для конструирования подставки. Кроме них можно использовать пластик и другие подходящие материалы, которые хорошо держат форму.
При конструировании подставки как накладки на стол есть возможность создавать полое пространство между ровной поверхностью и столешницей подставки. Это пространство подходит для хранения флеш-карт, мышек, канцелярских принадлежностей, смартфонов.
Для работы понадобятся вспомогательные инструменты, с помощью которых конструкциям придают форму и улучшают заявленные функциональные возможности:
- острый канцелярский нож;
- ножницы;
- изолирующая лента, строительный скотч;
- строительные инструменты: отвертки, степлер строительный, лобзик, дрель, паяльник и другие;
- приспособления для крепежа: скобки, шурупы.
Если речь идет о конструировании полноценной подставки с вентилятором, то для ее создания понадобится компьютерный мини-вентилятор, штекер, кабель, батарейки. В качестве переходника советуют использовать переключатели от светильников, которые имеют простую конструкцию. Как приспособление для получения электрического тока оптимальным вариантом является использование блока питания от старого телефона или роутера.
Конструкция с вентилятором предпочтительнее обычного приспособления, которое делают для создания угла наклона, позволяющего охлаждать процессор. Вентилятор способен быстро охладить перегревшееся устройство при направленном включении. При постоянной работе вентилятора нижняя часть корпуса не успевает нагреваться.
Прикроватный столик для ноутбука
Для любителей комфорта предлагаю прикроватный столик для ноутбука с колесиками, что позволяет его использовать в спальне, гостиной или даже на открытом воздухе. Когда вам нужно работать поздно ночью, что часто случается со многими из нас, имея такой прикроватный столик, вы сможет комфортно работать в постели. Для изготовления понадобится фанера, клей и обычные инструменты, как видите на пошаговых фото, собрать конструкцию своими руками особого труда не составит.
Источник фото www.home-dzine.co.za/diy-1/diy-bedroom-laptop
Столик под ноутбук для ленивых
Автор этого проекта любит работать в постели, если вы тоже приверженец этого способа, то эта конструкция для вас. Имейте в виду, столик сделан по размерам кровати автора и его роста, так что вам надо рассчитать свои размеры, если хотите сделать что-то подобное.
- Измерьте верхнюю часть стола, в выпилите два куска одинакового размера для верхней части.
- Затем выпилите 4 ножки и опорный брусок, который будет прикреплен к задней части стола.
- Затем необходимо склеить и прибить заднюю часть , чтобы помочь столику сохранять форму и придать ему дополнительную поддержку.
- Теперь, используя 4 небольших прямоугольных кусочка прямоугольного дерева и гвозди закрепите их близко к середине стола, чтобы работало в качестве опоры. Убедитесь, что 4 постоянные опоры расположены в задней части и в середине стола.
- Для передней части просверлите два отверстия для длинных винтов. Затем надо просверлить отверстие, которое соответствует длине винта полностью по направлению к передней части стола. Дальше отрегулируйте затяжку винта, чтобы позволить манипулировать частью передней опоры, что позволяет столу изменять форму.
- В зависимости от типа подвижного кронштейна вы можете использовать винтовые шлицы, а затем приступить к сверлению отверстия, которые являются точным размером винтов. После того, как отверстия просверлены, прикрепите кронштейн к столу и вверните винты в деревянную доску. Возьмите еще две небольшие кусочка древесины и прикрепите к краю средней части стола, это помогает поддерживать ноутбуки и книгу.
- Вручную настройте руку так, чтобы подвижная часть стола совмещалась с двумя другими срезами по обе стороны.
В принципе, стол закончен. Несколько вещей, которые нужно помнить – если подвижный кронштейн слабый, используйте легкий верх, а если достаточно прочный, можете использовать любой вид прочной древесины, столик прослужит дольше.
Источник фото www.instructables.com/id/Lazy-Table
Ретро столик для ноутбука
Этот столик для ноутбука изготовлен студентом для комнаты в общежитии, то есть, как вы понимаете, ни свободных денег, ни свободного места. Тем не менее, столик получился на славу, причем на его изготовление ушел всего один лист фанеры. Правда, понадобился станок с ЧПУ, если умеете производить 2D файл DXF для него, чтобы ввести в программу ЧПУ. Для этого стола на фото. Возможно, можно сделать и другим способом, но вручную сделать идентичные кривые сложно, так что это можно внести в статью расходов. В общем, запаситесь клеем и пробуйте, это не так сложно.
Источник фото www.instructables.com/id/Plywood-Laptop-Table
Инструменты для изготовления подставки
В древние времена хорошие мастера могли одним топором срубить дерево и построить дом, а вот для такой, на первый взгляд, простой работы, как подставка для ноутбука из фанеры, нужно подобрать немало инструментов. Прежде всего, это ножовка для вырезания листа нужного размера и формы. Для разметки желательно взять простой карандаш средней твердости. Также нужна электродрель для просверливания отверстий под вентиляцию. К этому всему нужны будут отвертки и шлифовочные приспособления.
Принцип «сделай сам» — хороший способ экономии денег, но нужно поднапрячься, чтобы изделие было удобное и по дизайну, и по конструкции. Также для работы над своим изобретением нужен будет лобзик, которым наиболее удобно вырезать фанеру в разной конфигурации. Клей для склеивания деталей лучше брать быстродействующий по дереву, чтобы склеивание происходило по-быстрому. Шлифовку обрезанных частей фанеры можно производить вручную при помощи мелкой наждачной бумаги «нулевки».
Усталость и возраст: почему Анджелина Джоли может завершить карьеру актрисы
Врач объяснил, почему не стоит проверять телефон сразу после пробуждения
Создатели «Спутника V» нашли способ повысить эффективность вакцины AstraZeneca
Варианты деревянных столиков
Найти такой предмет мебели в магазине затруднительно, поэтому проще сделать столик для ноутбука своими руками. Задача облегчается, когда есть навыки работы с деревом.
Вариант 1
Столик из натурального дерева выглядит стильно и благородно.
Столешница состоит из двух частей: одна жестко зафиксирована и используется для компьютерной мышки, подключаемых устройств и чашечки кофе, другая — подвижная с регулировкой высоты для удобного расположения ноутбука. Для упора ноутбука внизу подвижной части прикручивается деревянная планочка. Кроме того, столик имеет складные ножки, что делает его компактным при хранении.
Для изготовления столешницы можно использовать клееный мебельный щит из бука, ясеня или дуба, а также детали старой мебели. Для ножек потребуются небольшие бруски. Сначала изготавливается несущая рама, к которой в дальнейшем крепятся столешница и ножки. Детали конструкции крепятся болтами.
Подвижная часть столешницы соединяется с рамой двумя петлями. Для регулировки угла наклона установлен фиксатор для пластиковых окон. На последнем этапе деревянный столик необходимо обработать тонирующим покрытием и бесцветным лаком.
Вариант 2
Милый и изящный складной столик-трансформер можно изготовить не только из дерева. На следующем фото представлен светлый небольшой столик из неиспользованных остатков ДСП. Закругленные углы столешницы и ножек усложняют процесс изготовления, но придают изделию особое изящество.
В качестве подставки для ноутбука в столешницу вкручены два подпятника, которые при необходимости свободно выкручиваются. Для фиксации подвижной части столешницы в поднятом положении используется стальной пруток, который вставляется в углубление на оборотной стороне столешницы. В данном варианте угол наклона столешницы не регулируется.
Чтобы получить качественно обработанные детали без сколов, желательно заказать нарезку в любой близлежащей мебельной мастерской. Однако если есть все необходимые инструменты и навыки, неплохого результата можно достичь и своими руками. Сборка деталей осуществляется на евровинты, подвижная часть столешницы закрепляется рояльной петлей. Подставка (стальной пруток) для столешницы крепится к поперечной планки рамы.
Вариант 3
Для изготовления легкого и комфортного столика для ноутбука, представленного на следующем фото, подойдет фанера. Регулируемая подвижная часть столешницы имеет небольшие отверстия для лучшей вентиляции и предотвращения от перегрева. Ножки, как и в предыдущих вариантах, складные.
Нарезка и сборка деталей выполняется аналогичным образом, как и предыдущих вариантах. Фиксатор для подвижной части столешницы, выполненный в виде рамки, закрепляется к ее внутренней стороне. Для фиксации в нужном положении фиксатор вставляется в один из трех пазов на поперечной перекладине рамы.
Вариант 4
Простой маленький столик из дерева с цельной красиво изогнутой столешницей можно использовать не только для работы за ноутбуком, но и для письма или чаепития на диване перед телевизором. Его легко поставить на кровать, а при необходимости можно быстро убрать, сложив ножки.
Чтобы собрать такой стол, достаточно вырезать три детали и подвижно соединить их с помощью петель.
Вариант 5
Ещё один простой в исполнении вариант маленького многофункционального столика.
Такой самодельный аксессуар имеет не складывающиеся ножки и цельную столешницу. Его размеры оптимально подходят для ноутбука и завтрака в постели.
Простой дизайн имеют и следующие модели.
Вариант 6
Быстро и легко можно сделать самостоятельно столик для ноутбука из недорогого материала ДСП или МДФ. Такой предмет мебели не привлечет лишнего внимания и гармонично впишется в современный интерьер. Также его можно использовать как прикроватный стол для телефона, часов и прочей мелочи.
Вариант 7
Если не желаете использовать никакие винты и шурупы, то следующий вариант ваш. Для тех, кто умеет красиво вырезать лобзиком, смастерить подобный шедевр не составит труда. Фигурные ножки просто вставляются в отверстия в столешнице из тонкой фанеры.

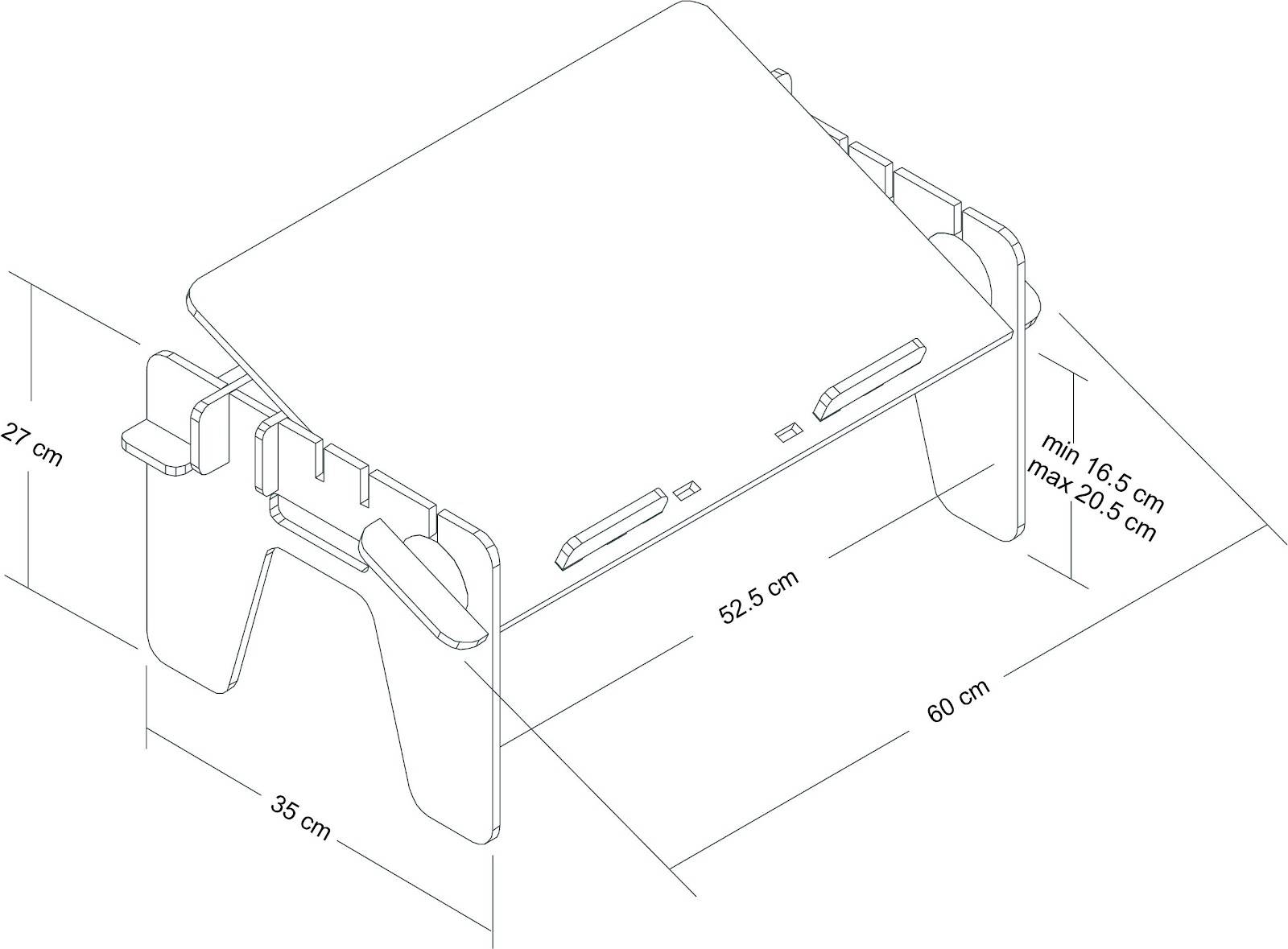

Чертежи и схемы сборки
Наберите в Интернете в любой поисковой системе запрос «стол для ноутбука своими руками чертежи схемы эскизы конструкция» и вы будете приятно удивлены обилием разновидностей подобных столиков. И ведь в подавляющем большинстве случаев любой из них не слишком сложно изготовить своими руками.
Для начала нужно распечатать «чертежи» будущего изделия и перенести их карандашом на дерево.
Рассмотрим подробнее некоторые разновидности столиков для ноутбуков и их отличительные черты.

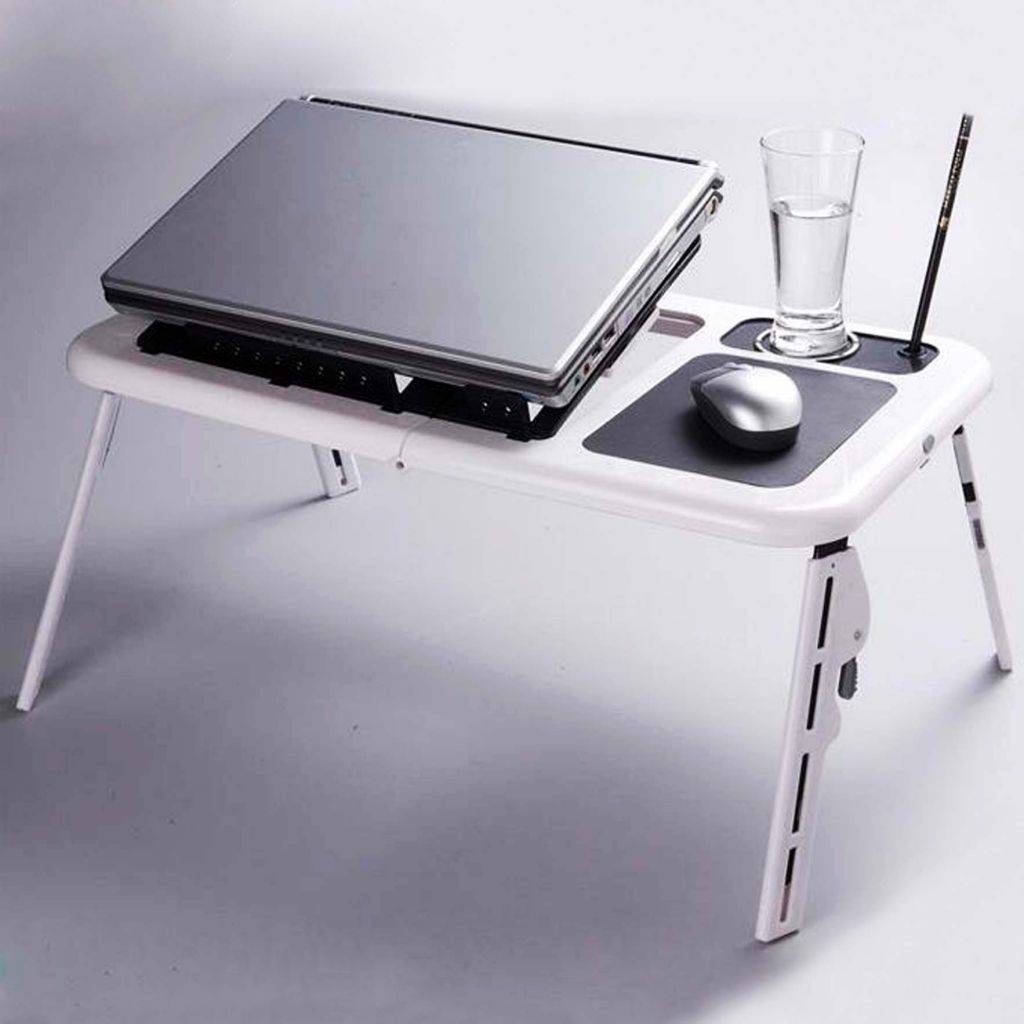

Раскладная модель
Отличительной особенностью данных моделей являются складывающиеся ножки, что позволяет обеспечить компактность при хранении или транспортировке. Как правило, столешница у складного столика разделена на 2 части: меньшая по размеру неподвижная правая часть, предназначенная для мышки, кружки и тому подобное и левая часть для ноутбука, имеющая возможность поднятия и фиксирования необходимого вам угла наклона.
Вещь многофункциональная и портативная, можно использовать, как поднос, журнальный столик или просто как место для чаепития.
Для изготовления складного варианта столика помимо материалов, указанных выше, вам потребуются петли, шарниры или другие крепежные элементы, позволяющие двигать и фиксировать в каких-то положениях отдельные элементы.
Складной столик-трансформер для ноутбука – современный подход к организации работы и отдыха.

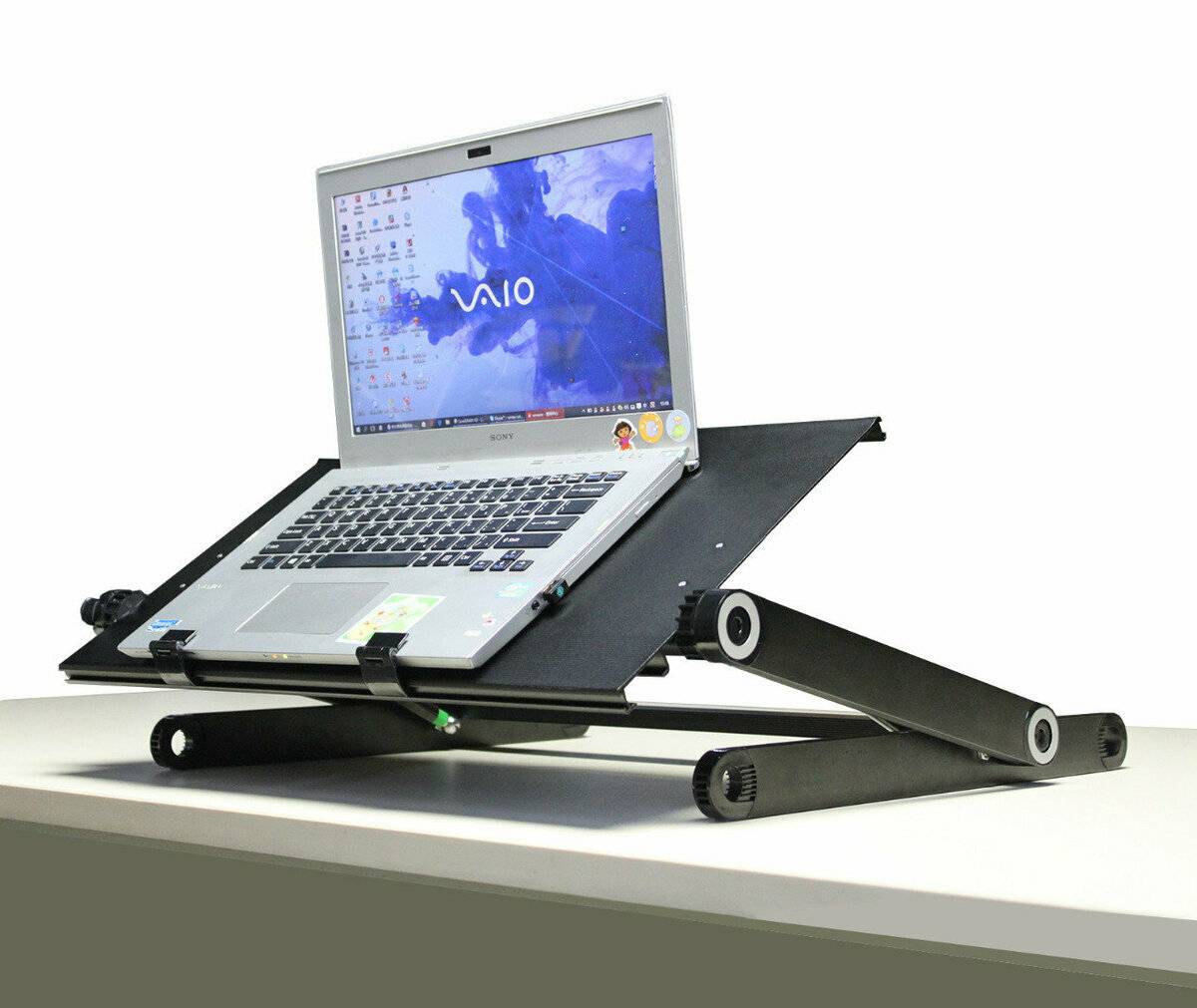

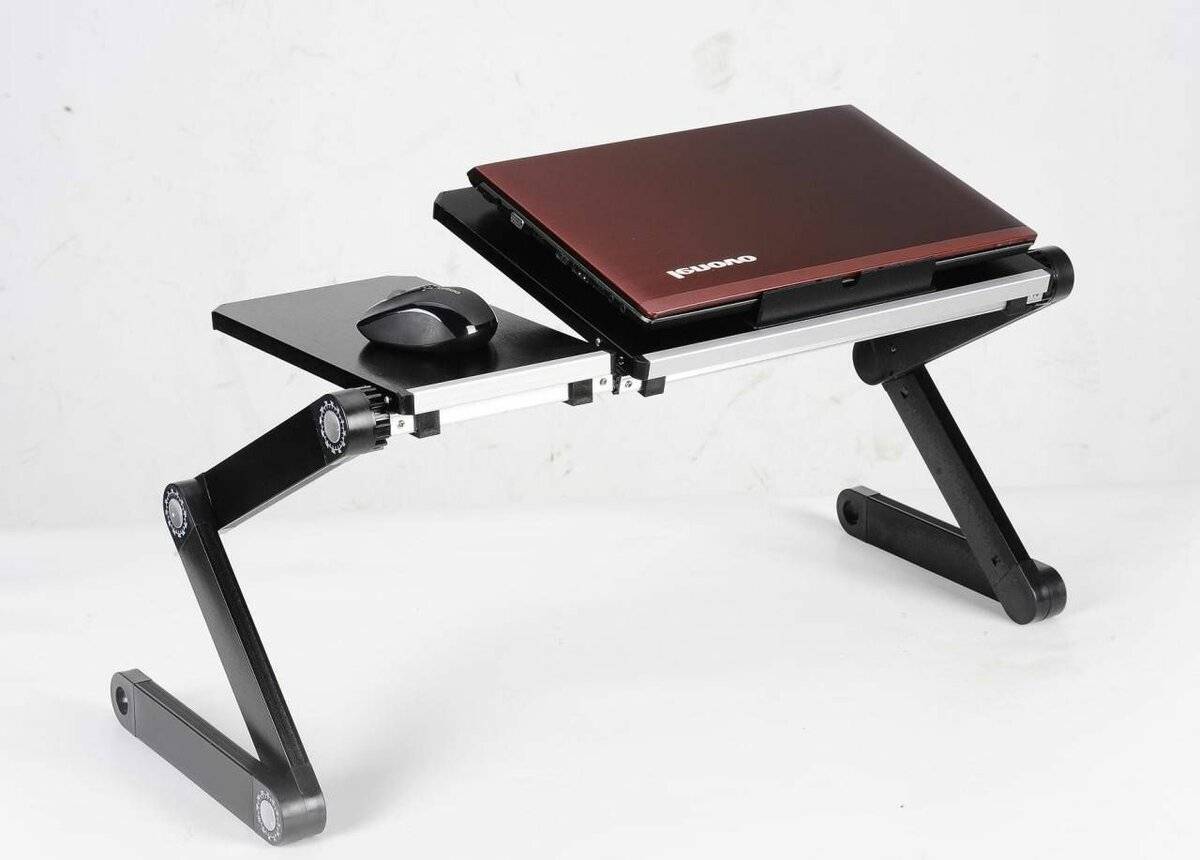

Трансформер
Столики-трансформеры отличаются от раскладных более крупными размерами из-за разнообразного функционала. В некоторых моделях могут быть такие раскладывающиеся части, как подлокотники для рук, подстаканники. Даже столешница может состоять из нескольких частей, которые при раскладывании образуют одну ровную поверхность.
Складной столик-трансформер для ноутбука – это удобное приспособление, которое позволяет работать за переносным устройством в любом положении и в любом месте.

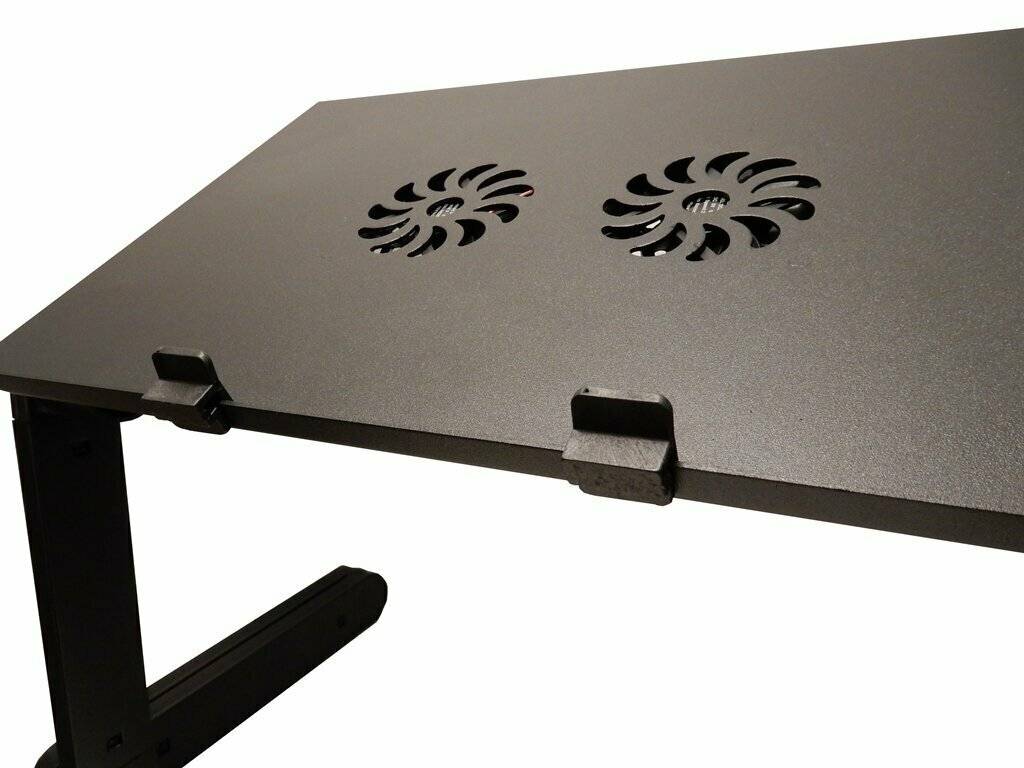

Часто трансформер оборудуется собственными кулерами для дополнительного охлаждения ноутбука, USB-хабами, позволяющими увеличить количество подключаемых к ноутбуку периферийных устройств.
Большинство моделей оснащено вентиляторами или специальными отверстиями для отвода тепла, исходящего от устройства.
Кроватный
Кроватный столик – это классический монолитный вариант, не имеющий никаких подвижных частей, кроме столешницы с регулируемым углом наклона. Подобная жесткая конструкция позволяет обеспечить хорошую устойчивость даже на мягкой и неровной поверхности.
Столик для ноутбука в кровать — очень удобный предмет мебели.

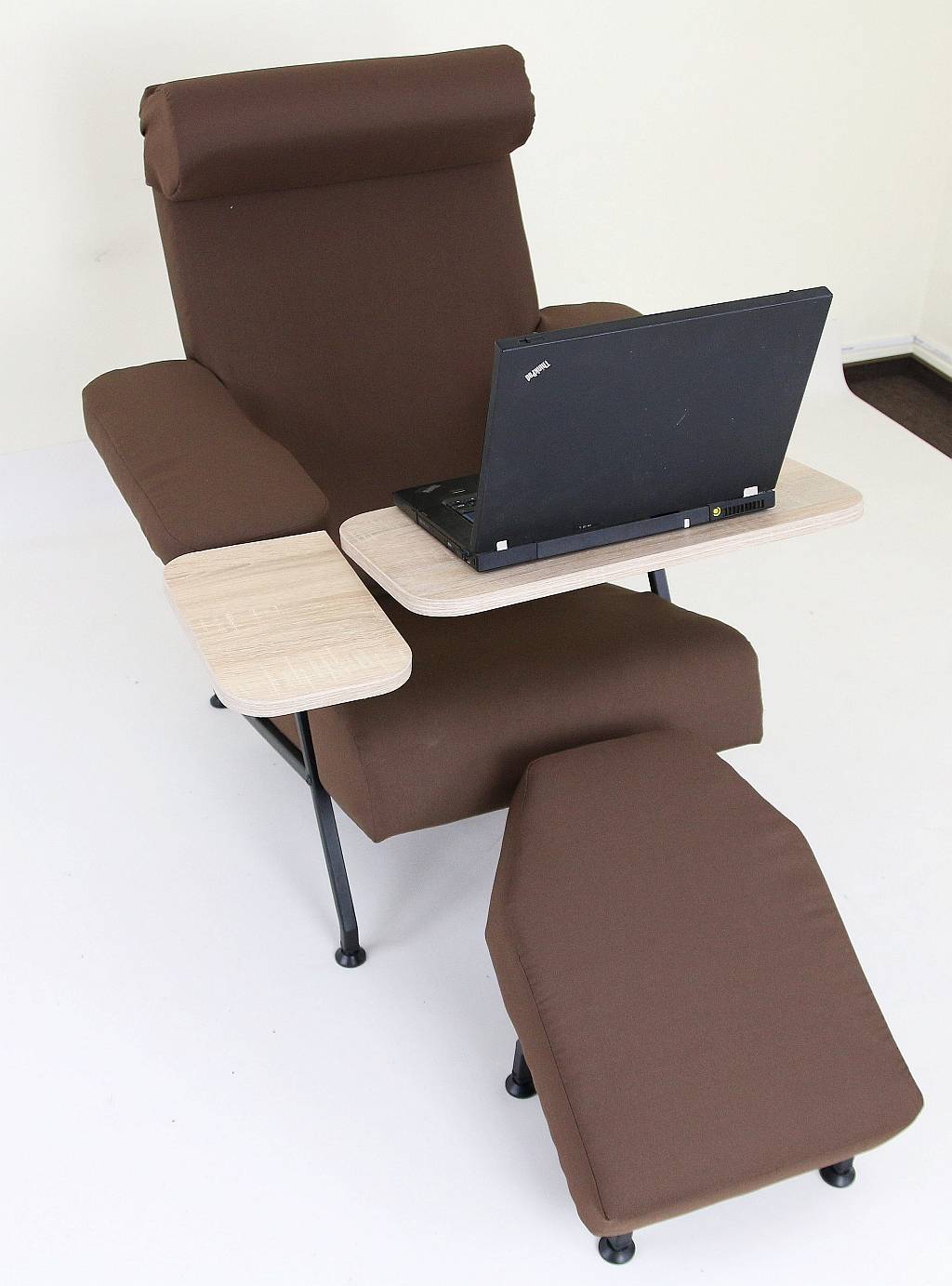

Столик-кресло
Столик-кресло – это модель, объединяющая в себе сразу 2 предмета мебели. Как правило, кресло для обеспечения дополнительного комфорта снабжено ступенькой для ног. На рабочей поверхности небольшого столика присутствуют углубления, позволяющие зафиксировать ноутбук.
Кроме обычных моделей, можно выбрать кресло-столик для ноутбука.
Столик, прикрепленный к одному из подлокотников, может отодвигаться в сторону и регулироваться по углу наклона. Это является одновременно и минусом модели, так как со временем данный механизм разбалтывается и ненадежно фиксируется в рабочем положении.
Часто подобными столиками-креслами оборудуют аудитории, предназначенные для проведения лекций или семинаров.

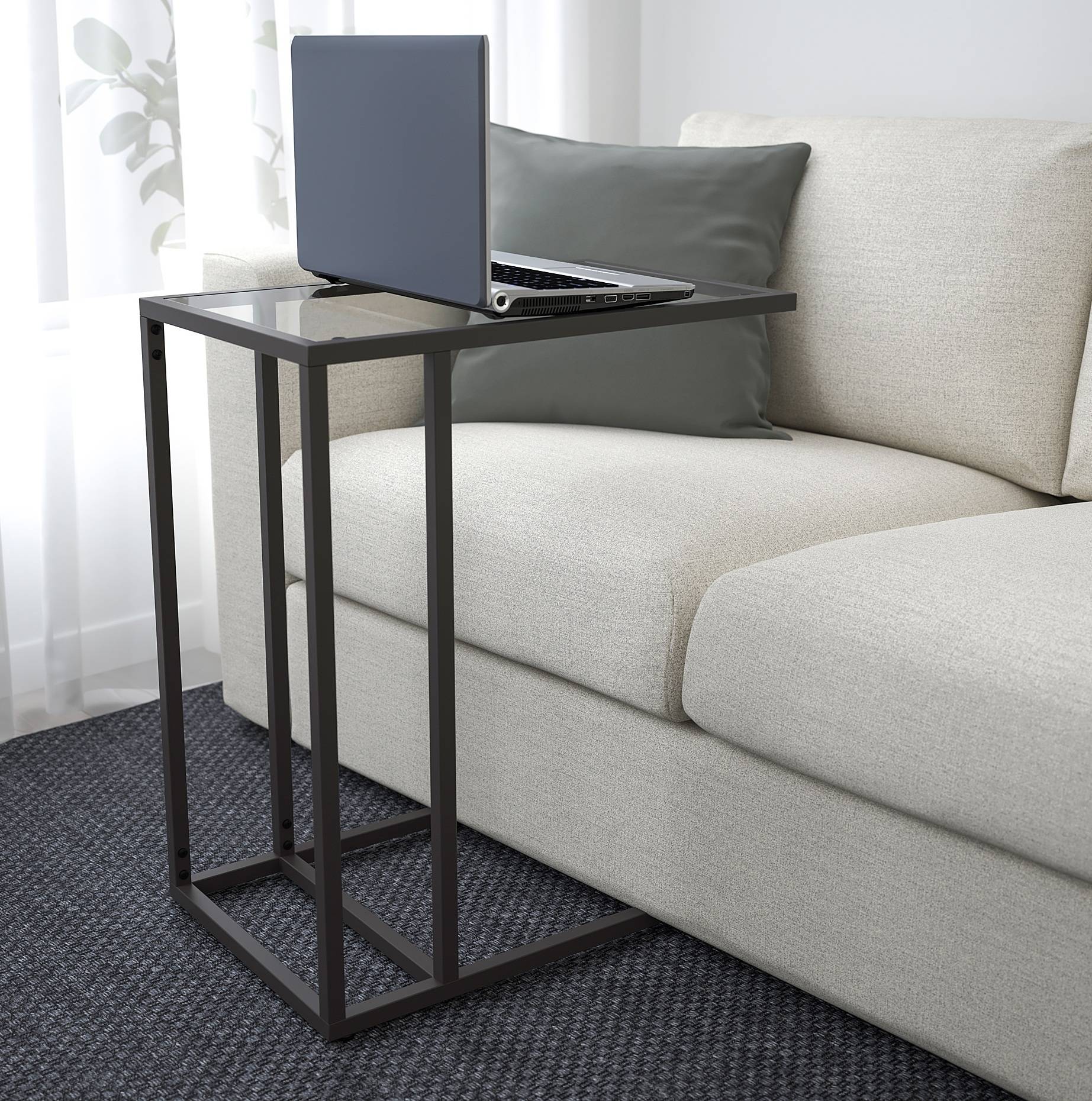

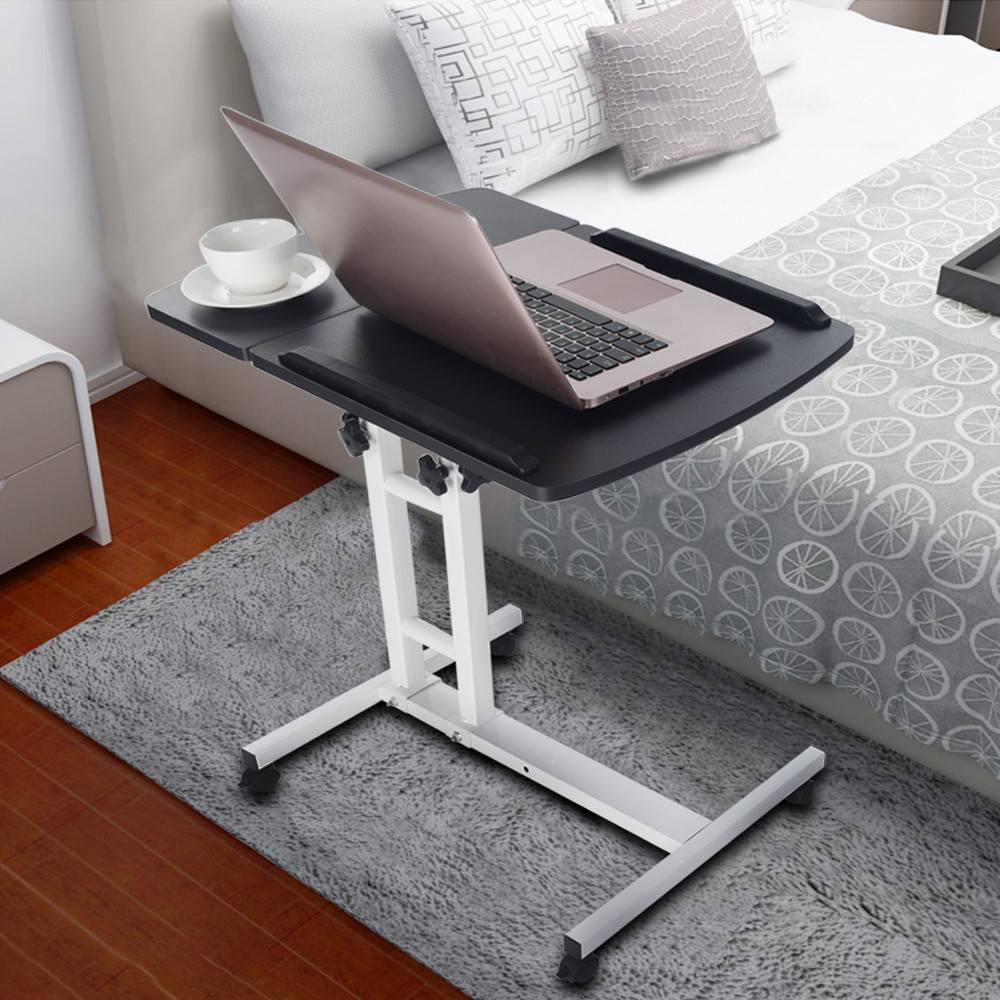

Придиванный или прикроватный
Прикроватный столик не так популярен как прочие модели, так как это довольно громоздкая конструкция. В большинстве случаев они имеют форму русской буквы «П», лежащей на боку. При этом, верхняя сторона – это рабочая поверхность, служащая подставкой под ноутбук, а нижняя – платформа, имеющая колесики и обеспечивающая устойчивость конструкции.
Придиванный столик для ноутбука – крайне необходимый вариант мебели для работающих дома людей.
Данная платформа и рабочая поверхность соединяются ножкой, регулируемой по высоте. При необходимости использования такого столика платформа задвигается частично под кровать, вследствие чего рабочая поверхность оказывается над кроватью.
Придиванный стол для ноутбука относится к напольным моделям.
В большинстве моделей, регулируется угол наклона и имеется возможность перемещения рабочей поверхности в горизонтальной плоскости. Конструкция недолговечна по причине большого числа механизмов, которые со временем разбалтываются и перестают фиксироваться.
Он может быть в двух модификациях: с фиксированной высотой опоры и регулируемый.
