Как правильно подключить вытяжку на кухне

Что же собой представляет подключение вытяжки к вентиляции?

Как правильно подключить вытяжку? Как происходит ее подсоединение к вентиляции? Процедура несложная, для ее осуществления потребуются переходники и воздуховоды

Важно плотно соединить все детали между собой. Есть ряд рекомендаций по установке

  1. Труба от вытяжной системы не должна полностью закрывать канал вентиляции, дабы в помещении осуществлялся естественный процесс, независимо от того работает вытяжка, или нет.
  2. Далее следует выполнить установку так, чтобы воздух мог беспрепятственно проходить по каналу.
  3. Воздуховод необходимо делать по возможности небольшой длины и с малым количеством изгибов.
  4. Рекомендуется брать трубы с гладкой поверхностью стен. Трубы гофрированного вида достаточно удобны в использовании тем, что легко изгибаются в разные стороны, но из-за своей ребристости могут затруднять движения воздуха.
  5. Повороты воздуховода должны быть плавными.
  6. Для правильного функционирования вытяжной системы, в помещении должно осуществляться проветривание.

После проверки работоспособности система можно устанавливать короб

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Приступаем к работе

Для того чтобы подключить вытяжку к вентиляции, вам понадобятся инструменты:

  • гаечный ключ;
  • перфоратор;
  • уровень;
  • рулетка;
  • шуруповерт;
  • молоток.

Особенности подключения к вентиляции:

диаметр воздуховода должен быть одинаковым с диаметром выходной трубы на вытяжке. Если показатель меньше, то мотор конструкции будет работать на износ. Если больше – система будет сильно шуметь.
В длину воздуховод должен быть не более 3 метров.
Изгибы под углом менее 90 градусов недопустимы. Воздушные массы не смогут свободно перемещаться, система быстро выйдет из строя.
Недалеко от системы расположите розетку. Ее должен монтировать профессионал. Следите, чтобы розетка не располагалась рядом с мойкой, плитой или корпусом агрегата. Расстояние от вентиляционной шахты до розетки – 20 сантиметров и более

Важно предусмотреть устройство заземления (встроено в современные розетки, но лучше осведомиться о наличии дополнительно).

Располагать вытяжку нужно не менее 75 и не более 90 сантиметров над плитой

Если вы выбрали рециркуляционную, то подключать ее к воздуховоду не нужно. Система поглотит копоть и неприятные запахи, очистит воздух с помощью фильтров и вернет обратно в квартиру за секунды.

Если система работает с воздуховодом, то завести его можно:

  • в специальное отверстие в стене;
  • в вентиляционную шахту;
  • в окно. Трубу выводят через специально предназначенные отверстия в окне, не через форточку.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

ШагЭтапОписание
1Подготовительные работыНайдите нужный инструмент и подготовьте поверхность к работе.
2Проверка комплектацииДостаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3РазметкаПри помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы.

В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.

4Крепление системыЕсли вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры.

Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту.

Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.

5Монтаж воздуховодаОдин его конец присоединяется к переходнику, а второй – к вентшахте.
6Подключение к электропитаниюДля подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом.

Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Какая розетка подойдёт под вытяжку на кухне

Самым простым способом подключения вытяжки будет использование удлинителя. Но сетевой кабель, гуляющий по пространству кухонной рабочей зоны, будет создавать постоянный дискомфорт. Он будет мешать использованию части рабочего стола. Чтобы избежать негативных эмоций, розетку устанавливают рядом с вытяжкой.

В первую очередь нужно разобраться с типом и видом электроприбора, который требуется установить. Розетки бывают:

  • с заземлением или без заземления;
  • накладные или встраиваемые;
  • с дополнительными функциями;
  • специального назначения.

В дополнительных функциях, которые позволяют отключать электроприбор с помощью тумблера, подсвечивать место соединения вилки, потребности нет. Поэтому источники тока с дополнительными и специальными функциями не используют при подключении вытяжки.

Остаётся сделать выбор между встраиваемым и накладным типом электроприбора. Чётко определить его конструкцию возможно только после определения места расположения розетки и типа подводки электрокабеля к нему. Если это будет скрытый монтаж, то нужно применить прибор такого же типа. А при прокладке проводов внутри корпусной мебели и установке источника тока в шкафу, будет актуально использование накладной розетки.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

  • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
  • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
  • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Отдельная линия или розетка

Для того чтобы понять, как подключить кухонную вытяжку к электросети, потребуется установить наличие заземления в жилом доме. В положительном случае для подсоединения воздухоочистителя достаточно вмонтировать дополнительную электрическую розетку. Чтобы исключить попадание загрязнения на ее корпус, следует расположить источник питания над вытяжным прибором.

После выбора оптимального места, позволяющего подключить вытяжку на кухне к вентиляции, необходимо подобрать ближайшую бытовую розетку с имеющимся заземлением и проложить кабельную перемычку до области крепления очистительного прибора. Вывод трехжильного кабеля диаметром в 2,5 мм следует присоединить к электрической точке, предварительно отключив источник электричества на распределительном щитке. Чтобы исключить перехлест жил, соединение лучше проводить по определенному цвету.

Отмерив необходимую длину провода, аналогичным образом подключается новая розетка, от которой и будет функционировать вытяжной зонт. В качестве заключительного этапа необходимо скрыть перемычку, чтобы не нарушать существующий интерьер кухни. Это можно выполнить двумя способами: если соединительный кабель расположен выше подвесного гарнитура, достаточно просто зафиксировать его на прилегающей поверхности пластмассовыми скобами. Если же провод проложен на низком уровне – его можно спрятать в тонкий кабель-канал, выточенный в стене.

В том случае, когда электрическая розетка, расположенная на оптимальной дистанции для подключения вытяжки к сети, занята другим бытовым прибором, необходимо выполнить ее замену на двойную. Для этого подойдут как встроенные, так и накладные модели. Однако перед ее установкой стоит убедиться, что мощность электросети позволяет эффективно функционировать подключенному воздухоочистителю.

Если же заземление отсутствует, прежде чем подключать вытяжку, потребуется проведение отдельной линии напрямую от распределительной коробки. Для этого необходимо определить ее местоположение. В случае, когда РК находится в коридоре, достаточно просверлить смежную стену и вывести проводку для монтажа розетки в необходимой области. Гораздо сложнее проложить провод, когда коробка находится далеко, поскольку потребуется проводить основательные работы для формирования длинного кабель-канала.

Если линия прокладывается от распределительной коробки, необходимо обесточить электрическую сеть, используя вводной трехфазный выключатель. После этого фаза и ноль подключаемой проводки устанавливаются на выделенный автоматический переключатель, который добавляется в РК. Жила желто-зеленого цвета подключается к общему контуру заземления постройки одним концом, а другим – к выведенной для вытяжного оборудования электрической розетке.

Дальнейшие действия аналогичны вышеописанному способу, как подключить вытяжку на кухне к электричеству. В любом случае, не обладая специальной теоретической и практической базой, проводить подобные работы самостоятельно не рекомендуется. Целесообразно доверить их квалифицированному профессионалу в области электрики и строительства. Это поможет обезопасить дальнейшую эксплуатацию вытяжного устройства.

В некоторых случаях можно встретить бытовые воздухоочистители, не содержащие в заводском комплекте провод питания с вилкой. Прежде всего, это удобно тем, что пользователь вправе индивидуально выбрать наиболее приемлемое подключение вентилятора на кухне к электрической сети: либо путем подсоединения зонта к питанию через клеммную колодку без розетки, либо через стандартную вилку, которую потребуется дополнительно установить на кабель. Первый вариант считается менее надежным по сравнению с привычным включением в сеть.

Схема установки точек питания для большинства предметов бытовой техники современной кухни предложена ниже.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

  1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
  2. Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
  3. Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Save

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь. Бывает еще одна стрелочка указывающая наверх

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Нюансы подготовки

Чтобы подключение вызвало меньше хлопот, следует определиться с местом расположения техники. Не поленитесь проверить качество стен, – поверхность должна быть прочной и крепкой. В идеале вытяжка должна висеть на бетоне или кирпиче, не последнюю роль играет надежность крепежей.

Правильно размещенный воздухоочиститель должен быть установлен на определенном уровне от варочной поверхности:

  • над газовой – для прямых вытяжек это 75-85 см, для наклонных – 55-65 см;
  • над электрической (традиционной, индукционной) – для наклонных – 35-45 см, для прямых – 65-75 см.

Тщательно соблюдайте нижние границы, иначе техника выйдет из строя и оплавится в результате нагревания. Верхние лучше подогнать под рост хозяина или хозяйки. Ширина должна соответствовать ширине плиты (50-60 см).

В целом, монтаж конструкции можно разбить на три этапа:

  • монтаж прибора к стене либо потолку, либо в шкаф;
  • подключение к электропитанию;
  • подключение воздуховода и его отвод в вентканал (для вытяжек, работающих на отводе).

Если вытяжка рециркуляционная

Тут не требуется подводка к вентиляционной шахте, так как подобные вытяжки не перемещают загрязненный воздух за пределы помещения. Результативность эксплуатации всецело зависит от качества фильтров и грамотно подобранной производительности.

Установить систему несложно. Прибор монтируется и подключается к электричеству. Точки фиксации на стене, либо другой поверхности предварительно размечаются и высверливаются дрелью.

Если вытяжка работает на отводе

Тут дела обстоят немного сложнее, так как крайне важно корректно поставить воздуховод. Он может быть выполнен на полужесткой основе, из алюминия, пластика

Самым проблематичным в монтаже будет именно пластиковый вариант

Самым проблематичным в монтаже будет именно пластиковый вариант.

Для прокладки ПВХ воздуховодов требуются переходники, вертикальные, горизонтальные колена (конфигурации буквы «Г»), вентиляционные решетки, редукторы. Последние понадобятся при стыковке круглого диаметра и прямоугольных форм.

Основная часть деталей поставляется в комплекте, но кое-что придется докупать отдельно. Осуществляйте монтаж при помощи специалистов. Тогда система прослужит долгий срок и будет издавать минимум шума.

Если вытяжка встраиваемая

Такие модели почти полностью прячутся в мебельном профиле. В полках вырезаются отверстия под воздуховод. Это делается после покупки прибора, так как размещение выемок зависит от модели вытяжки. Сама конструкция крепится на шурупы к стенкам мебели.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах – это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Какие бывают вытяжки

Агрегаты в бытовых магазинах представлены в широком ассортименте. Разбег цен огромен: от 3 до 100 тысяч рублей за единицу товара. Доступны продукты отечественных и зарубежных производителей. Их выпускают брендовые и малоизвестные компании. Какую систему выбрать?

По способу крепления система может быть:

  • островной. Монтируют на потолке в центре помещения;
  • угловой. Крепят в углу;
  • настенной. Устанавливают на стену над плитой;
  • встраиваемой. Крепится внутри шкафа гарнитура над плиткой.

Встроенная вытяжка монтируется внутри кухонного шкафа

По типу работы конструкции делят на:

  • обыкновенные. Такие убирают загрязненный воздух из комнаты в вентиляционную шахту;
  • рециркуляционные. Забирают в себя загрязненный воздух, очищают его и возвращают обратно;
  • комбинированные. Обладают функциями классических и рециркуляционных агрегатов.

Комбинированная вытяжка совмещает в себе функции двух устройств – вытяжной и рециркуляционной

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

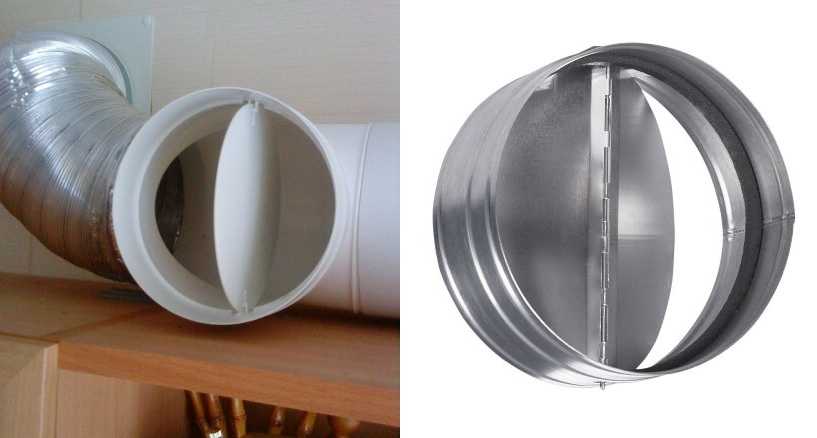

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
