Подключение электрической плиты

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу

В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание

Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.

Однофазное самостоятельное подсоединение

В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.

Стандартное подключение к однофазной сети

С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
2. Обязательно должен быть квартирный щиток, это законодательное требование.
3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
5. Установка отдельного автомата для плиты.
6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Монтаж кабеля

При выборе сечения подводного кабеля, многие совершают ошибку, руководствуясь только данными о максимальном потребляемом электроплитой токе. Игнорируя тот факт, что кабель должен выдерживать ток больший, чем номинал автоматического выключателя в щитке.

В качестве кабеля для присоединения бытовых электроплит наиболее рационально использовать кабель с одно проволочными медными жилами не распространяющий горение, например, ВВГнг или NYM.

Кабель для электроплиты следует монтировать совместно с остальной проводкой скрытым способом. Выходить из стены он должен вблизи места установки электроплиты.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

• Москва и Киев – 420 руб.
• Самара – 405 руб.
• Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

• 3-5 кВт – сечение провода 2,5 мм²;
• 5-7,5 кВт – 4 мм²;
• 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом – сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема – работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2345

Источники – https://cable.ru, Кабель.РФ

Схемы подключения

Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.

Одна фаза

К однофазной сети осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода. Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:

• соединяем шиной винты № 1, 2, 3 с символом L;
• вторая шина соединит винты № 4 и 5, помеченные буквой N;
• оставшийся свободным винт с буквами PE используется для подключения заземления.

Провода распределять надо таким образом:

• черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
• синий или ноль — закрепляется на № 1 и 2;
• зеленый — заземление крепим к соответствующей клемме.

Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

• желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
• красную жилу — к клемме L3, фаза C;
• синяя обмотка — к перемычке нулевых клемм №4 и 5;
• зеленый провод — это стандартное заземление.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

• фаза A — провод желтого цвета подключается к контакту L1;
• B — контакт L2, жила с обмоткой зеленого цвета;
• C — L3, провод красного цвета;
• N — синий провод идет к шине нулевых контактов;
• заземляющий провод подводится к аналогичной клемме.

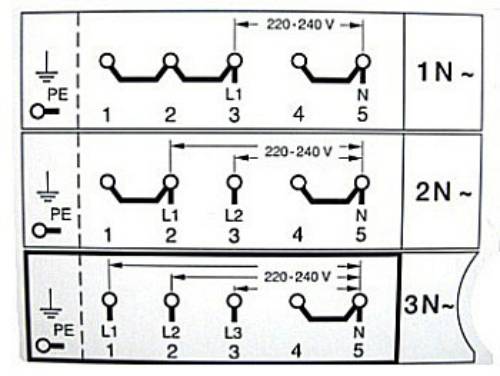

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

• трехжильный кабель,
• трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки

Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет

Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

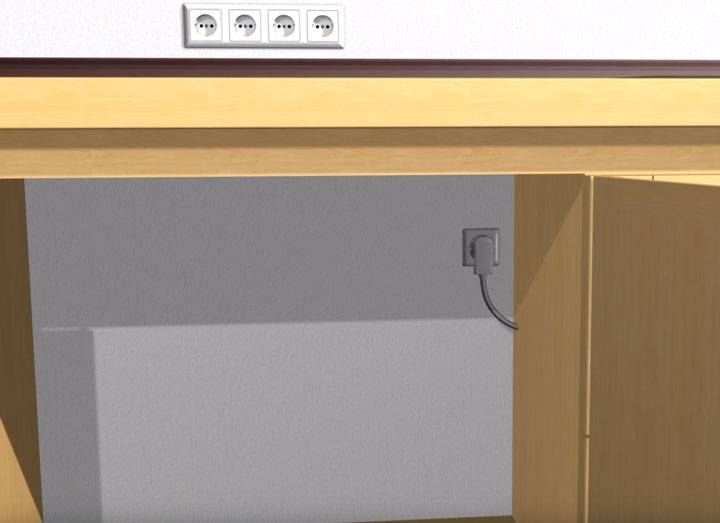

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

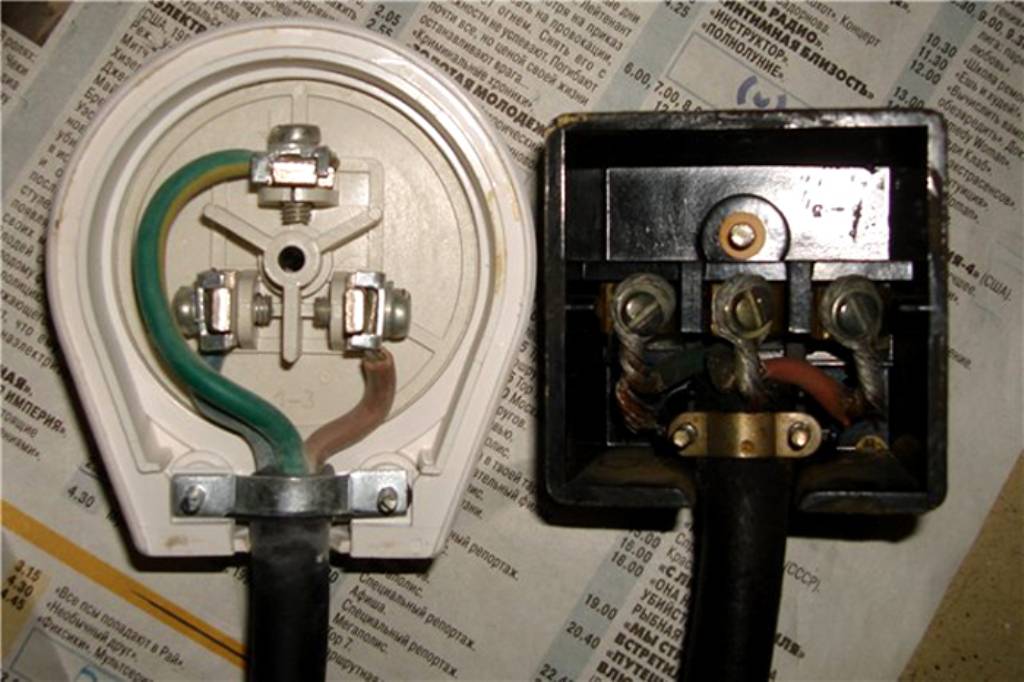

А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление – под верхний винт

Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.
