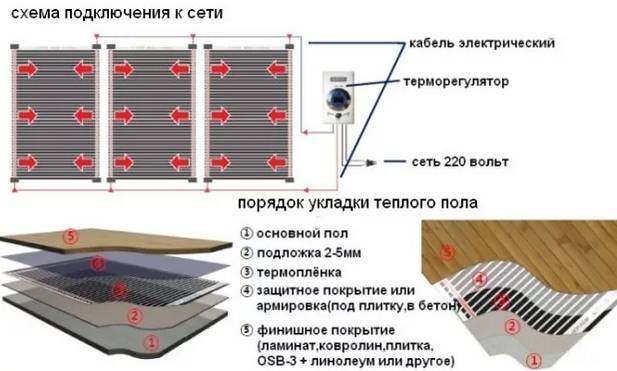

Подключение ИК пленок к регулятору
Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.
Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).
При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.
Основные действия при подключении теплого пола:
- К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
- После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
- Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.

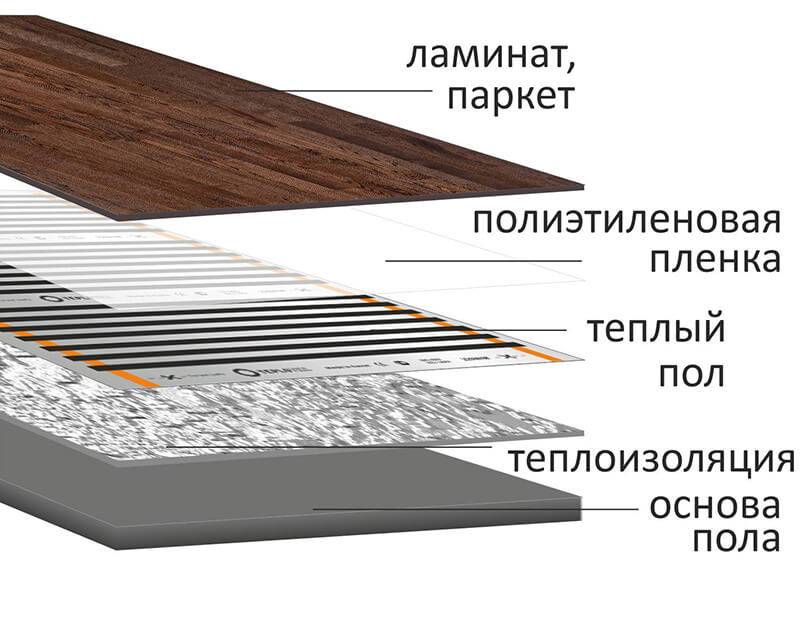

- Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.

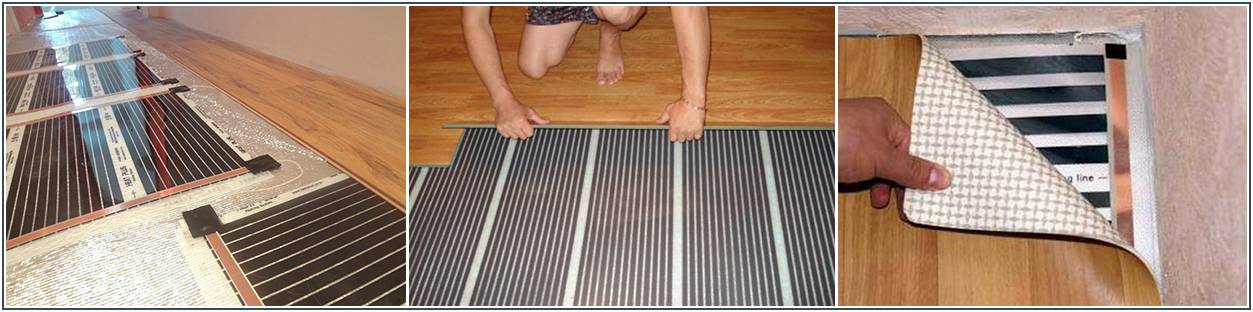

- Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.
Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.
До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

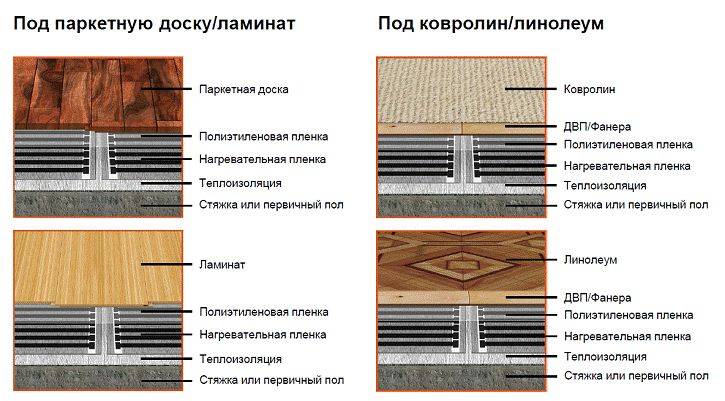

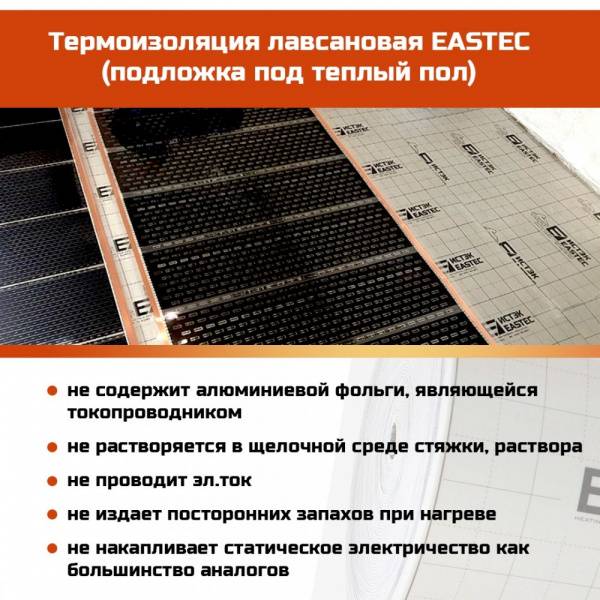

Назначение подложки
Большое значение имеют особенности сочетания ламината с тёплым водяным полом. Ещё несколько лет назад строители не рекомендовали укладывать ламинат на полы с подогревом. На сегодняшний день производителями разработана широкая линейка материалов, позволяющая учитывать любые запросы потребителя. Правильно выбранная подложка под ламинат способна компенсировать недостатки этого соседства и продлить срок службы напольного покрытия.
Подложка на тёплый водяной пол должна выполнять различные задачи:
- Гидроизоляция. По своей сути ламинат – это прессованное древесное волокно, покрытое слоем пластика и смол. Сколь бы тщательно хозяева не оберегали свои полы от контакта с водой, контролировать просачивающуюся сквозь пористые бетонные перекрытия влагу они не в силах. Длительное воздействие водяных паров будет приводить к вздутию и деформации панелей. К тому же, подложка, уложенная между ламинатом и нагревательными элементами, должна спасти красивый пол в случае возможной аварии.
- Выравнивание пола. Правильно подобранная подложка под ламинат устранит перепады поверхности. Ровное основание – залог качественной укладки и долгой службы замков (системы сцепления панелей по принципу шип-паз).
- Теплопроводность. Любой дополнительный слой, смонтированный над нагревательными элементами, будет неизбежно снижать их эффективность. Поэтому подложка под ламинат не должна быть слишком толстой и плотной, если речь идёт о полах с подгревом.
- Звукоизоляция. Деревянные, равно как и бетонные перекрытия, обладают резонирующим эффектом, а значит, усиливают каждый шаг, скрип, незначительный шум. Некоторые классы ламината имеют встроенные звукоизолирующие слои, но это заметно повышает цену покрытия и не всегда подходит для полов с подогревом. Благодаря своей пластичности, подложка заполняет мелкие шероховатости и устраняет лишние шумы.
- Экологичность. При излишнем нагреве ламинат может выделять в воздух вредные химические вещества, например, фенол. Правильно подобранная подложка равномерно распределяет тепло и не позволяет перегреваться пластику, входящему в состав панелей.
- Устойчивость к щелочам. Известно, что многие моющие средства для пола имеют в своём составе агрессивные компоненты. Материал подложки должен выдерживать случайное попадание бытовых химических смесей.
Таким образом, незначительная, казалось бы, деталь, в действительности имеет большое значение для организации оптимального микроклимата и комфорта в доме.

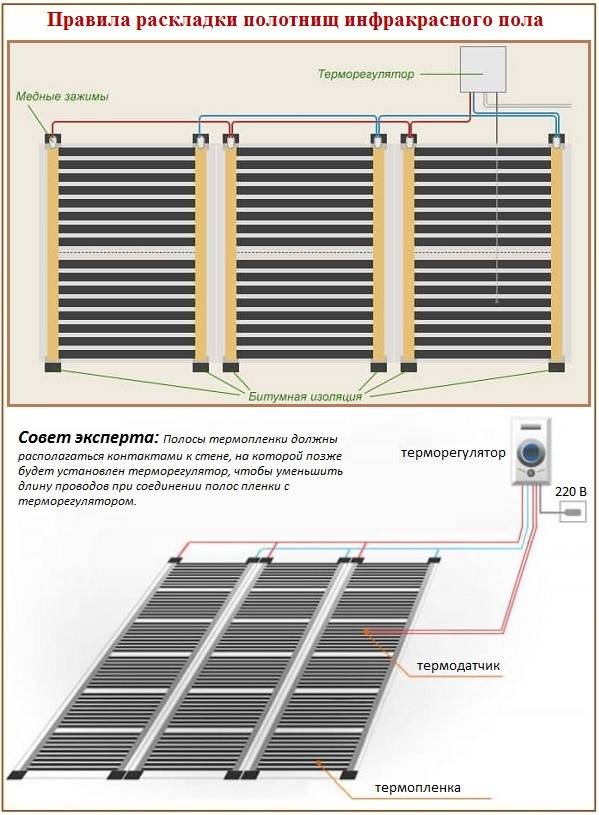

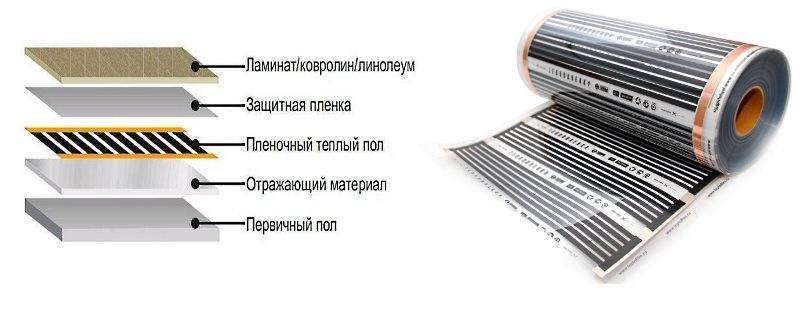

Раскрой и укладка пленки

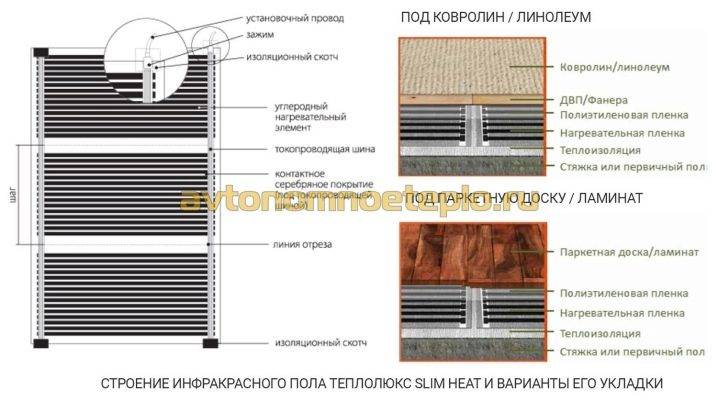

После подготовительных работ выполняется укладка инфракрасного теплого пола под ламинат. С этой целью нагревательная пленка расстилается на поверхности и раскраивается на отдельные полосы по заранее составленной схеме. Все разрезы производятся только в местах, специально предназначенных для этого. Пленка, разрезанная не по линии, будет испорчена и непригодна к использованию. Допустимая длина полосы должна быть не более 8 метров.

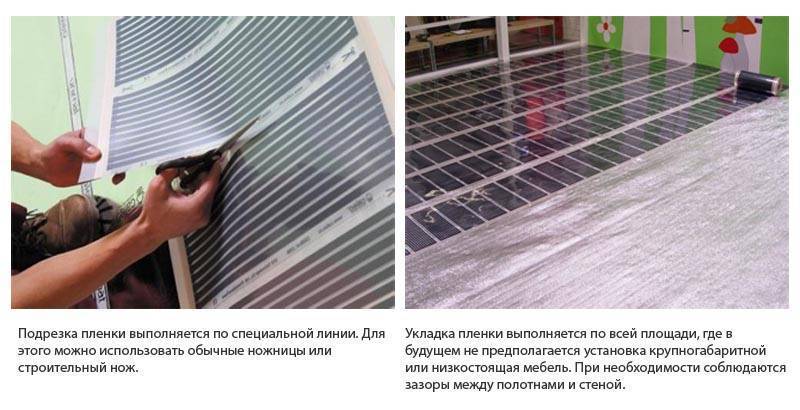

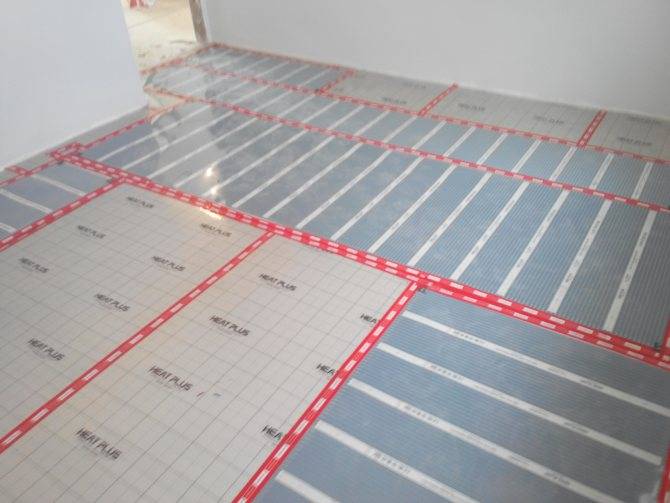

С целью уменьшения количества разрезов и стыков готовые полосы рекомендуется укладывать вдоль самой длинной стены помещения. Расстояние от пленки до стены и крупногабаритных предметов составляет 10-40 см, а зазор между полосами – 5-10 см. Во избежание перегрева запрещается укладывать полосы внахлест между собой. Фиксация пленки осуществляется к основанию с помощью двухстороннего скотча. Скотч приклеивается не сплошной полосой, а отдельными частями, обеспечивая за счет этого компенсацию теплового расширения материалов.
Сама пленка может иметь одно- или двухстороннюю конструкцию. В первом варианте укладка теплого пола выполняется рабочей стороной вниз, а второй вариант допускает укладку какой угодно стороной. Направление монтажа пленки выбирается в сторону терморегулятора, что позволяет снизить количество проводки.
Расположение медных контактов получается снизу. Они служат для подсоединения зажимов и последующего подключения проводки. Одна часть контактной клеммы заводится между пленкой и медной шиной, а вторая – прижимается к пленке. Полученную конструкцию нужно зафиксировать плоскогубцами. Все медные контакты, не задействованные в подключениях, подлежат обязательной изоляции с помощью герметизирующей битумной мастикой.
Подготовка к укладке теплого пола
Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.
Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.
В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

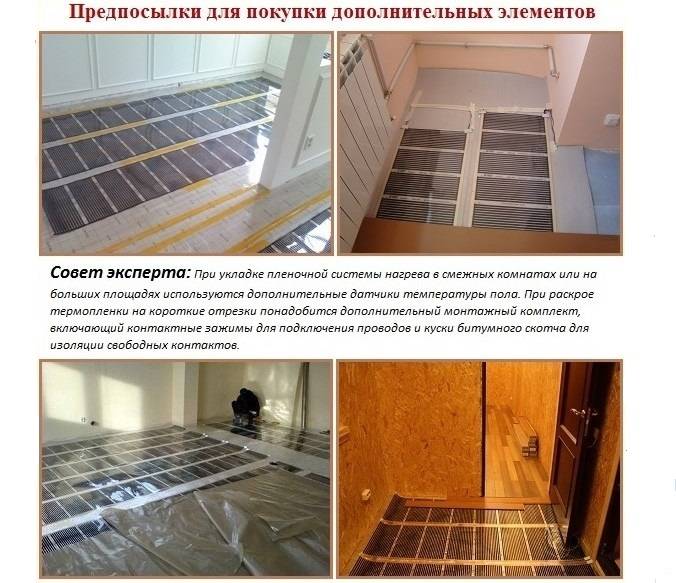

Дополнительно придется приобрести:
- электрокабель;
- теплоизоляционный материал;
- пленку для гидроизоляции основания;
- контакторы (для работ с системами большой мощности).
Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.
Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.
В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.
Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

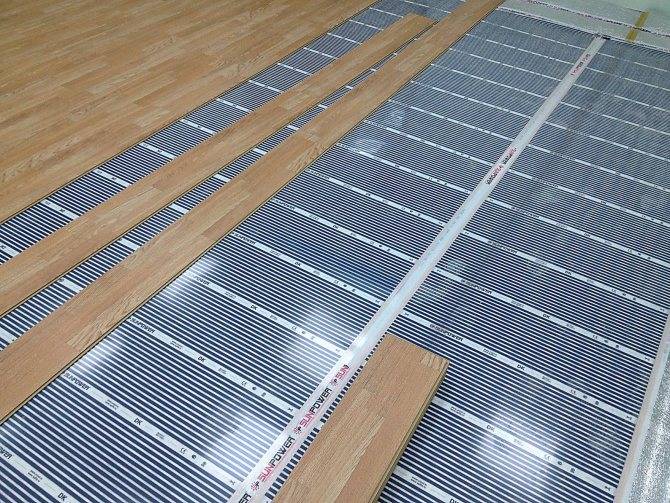

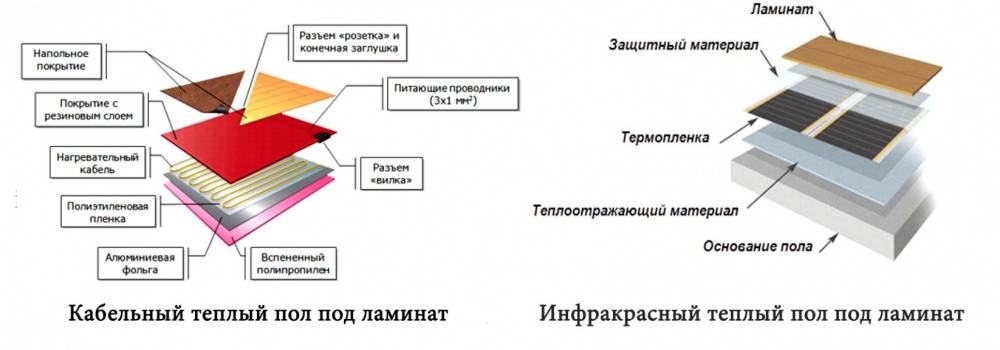

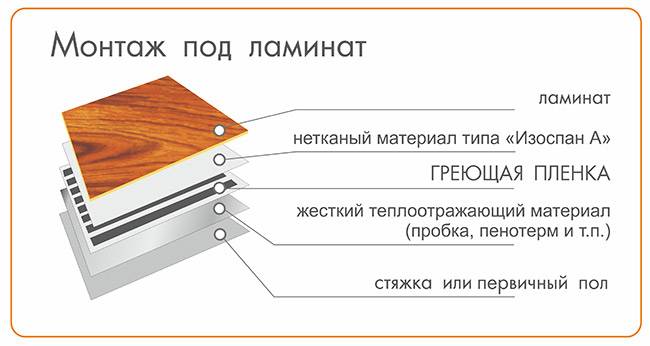

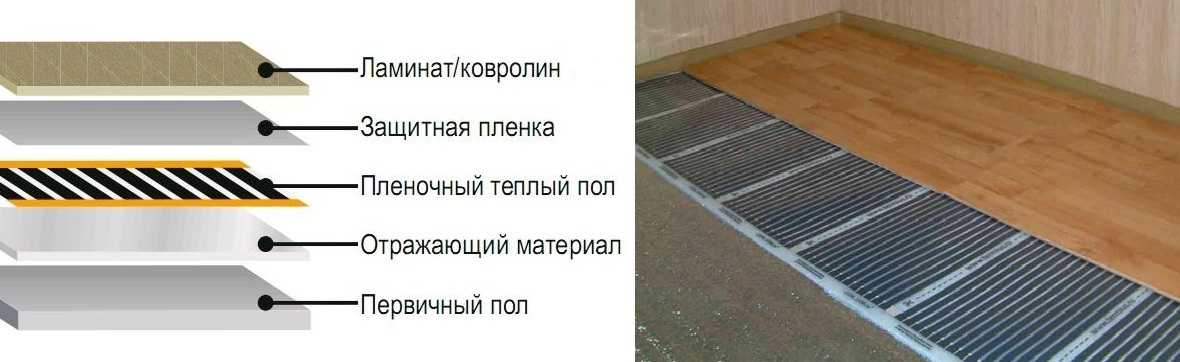

Монтаж теплого пола под ламинат
Особенности подготовки к работе
Перед тем как начинать процесс укладки конструкции, необходимо собрать все материалы и комплектующие, которые позволят быстро закончить работу. Итак, вам понадобится:
- Инфракрасные теплые панели. Они обычно продаются в рулонах заданных размеров, поэтому во время укладки их нужно будет разрезать.
- Терморегулятор (он позволяет выставить требуемую температуру в помещении).
- Сенсор (без него работа регулятора осуществляться не будет).
- Фольгированная подложка для отражения тепла.
- Защитная пленка для гидроизоляции.
- Ножницы, шуруповерт, скотч, специальный нож, а также плоскогубцы.
Естественно, требуется и подготовка основания. Оно должно быть ровным, сухим и очищенным. Если черновой пол деревянный, то вы обязательно должны проверить его прочность и надежность. Зафиксируйте деревянные элементы так, чтобы они не прогибались и не скрипели, а сгнившие или поврежденные элементы замените. Посмотрите серию из шести видеоуроков о подготовке и укладке системы теплого пола под ламинат.
На основание необходимо застелить отражатель тепла. При этом не забывайте, что фольгированная поверхность должна быть направлена вверх. Фрагменты подложки фиксируются скотчем. После этого определитесь, где будет располагаться терморегулятор. Если он будет встроенным, то для проводов нужно сделать специальную штробу.

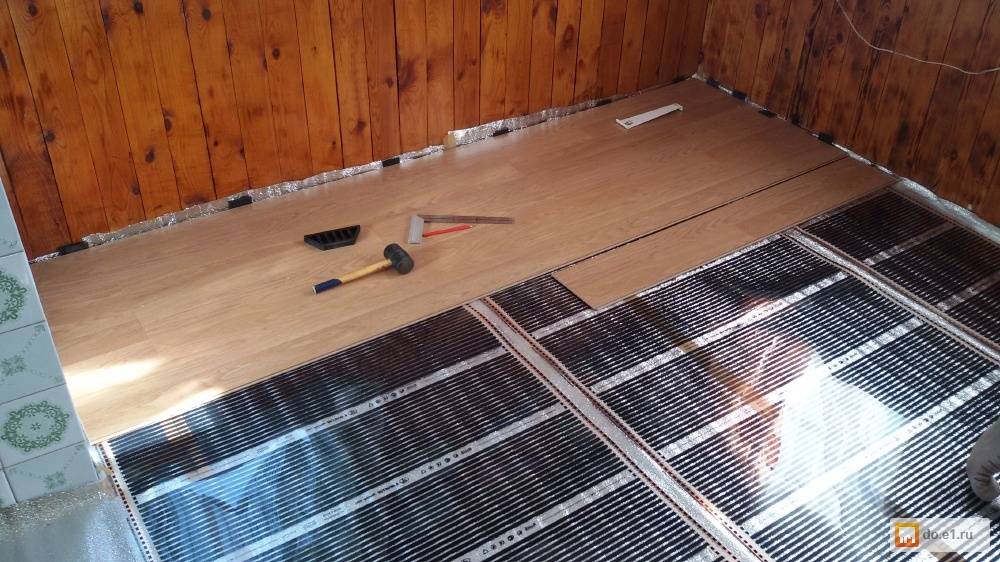

Особенности монтажа пленки на деревянный пол

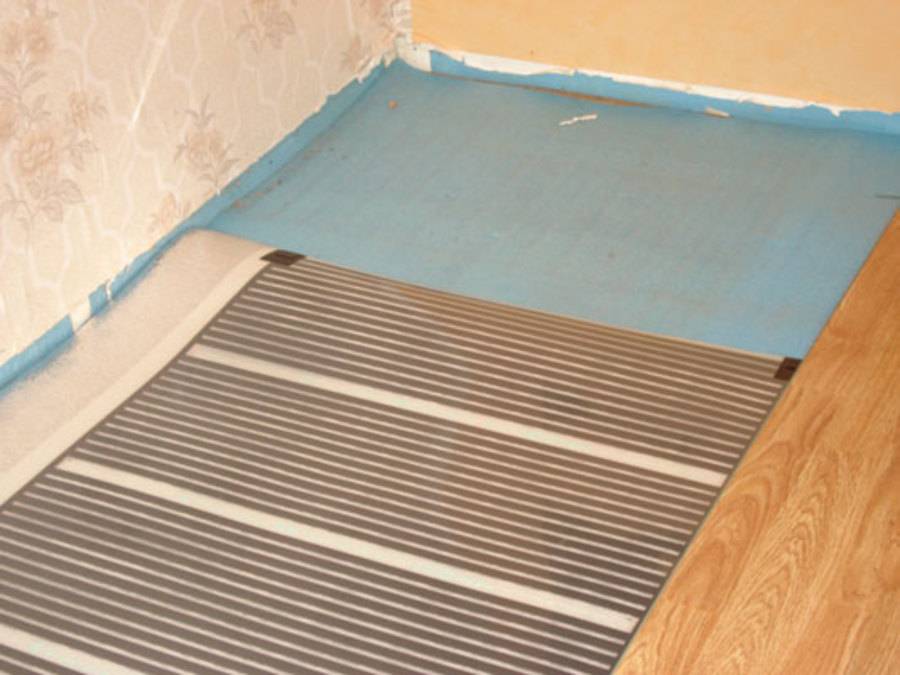

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.
Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.
Полезные советы
Они помогут вам справиться с установкой без проблем:
- Ламинат – это достаточно требовательное напольное покрытие, поэтому регулятор температуры должен работать исправно.
- Теплый пленочный пол не должен фиксироваться гвоздями или саморезами.
- Если поверх изделия будет ставиться мебель, то не забудьте оставить воздушные карманы, чтобы в этой области покрытие не перегревалось.
- Не стоит укладывать конструкцию возле батарей или обогревателей.
- Не монтируйте теплый пол при отрицательной температуре.
- Во время монтажа будьте осторожны с пленкой, не перегибайте ее слишком сильно, чтобы не было заломов.
- Отрезки пленки не должны быть слишком длинными.

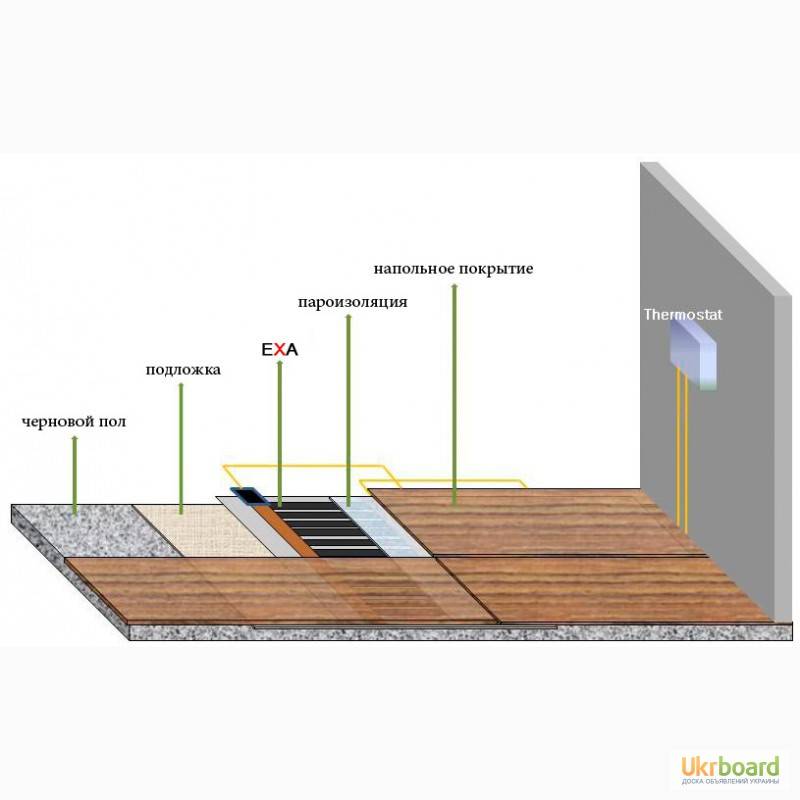

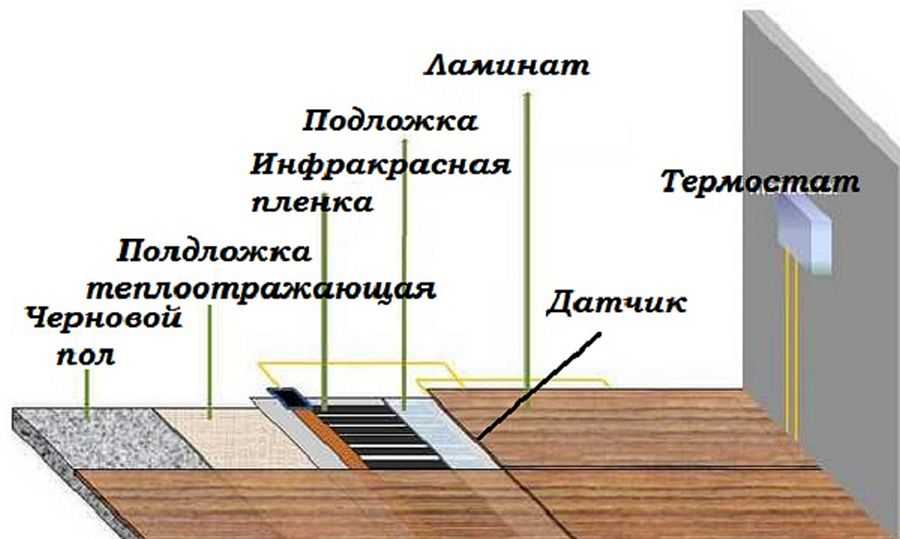

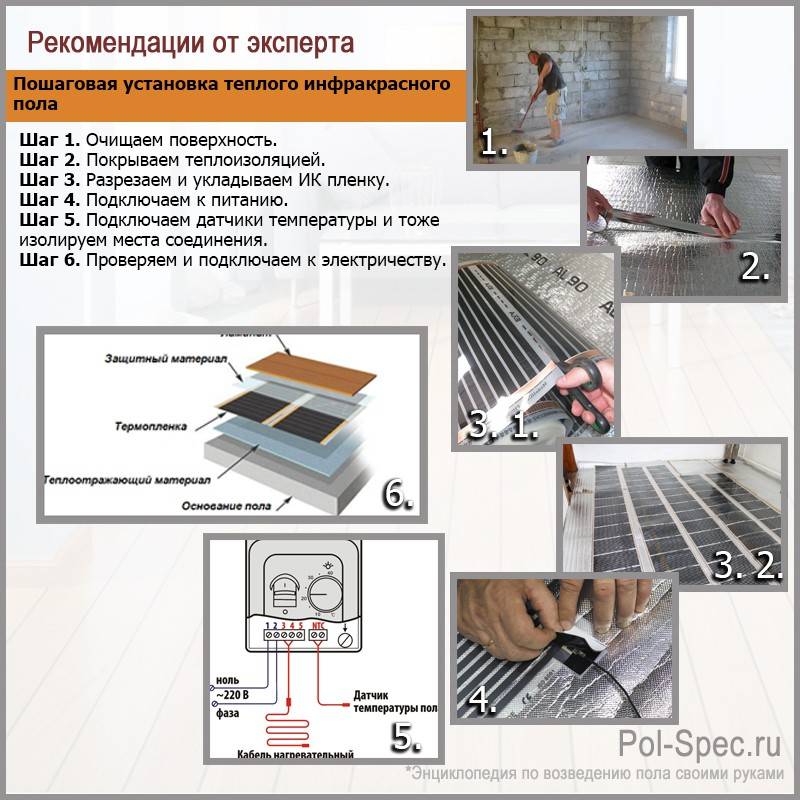

Поэтапная укладка теплого пола под ламинат
Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.
Работы по установке электрического пленочного пола выполняются в два этапа:
Этап 1. Подготовка основания для укладки теплого пола под ламинат
1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.
Составляя план, необходимо учитывать следующие нюансы:
- Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
- Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;

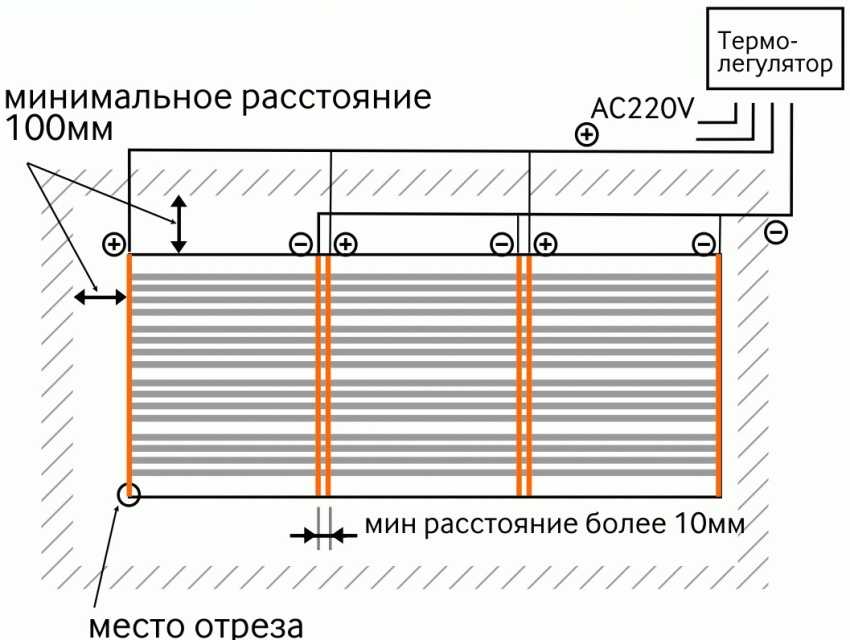

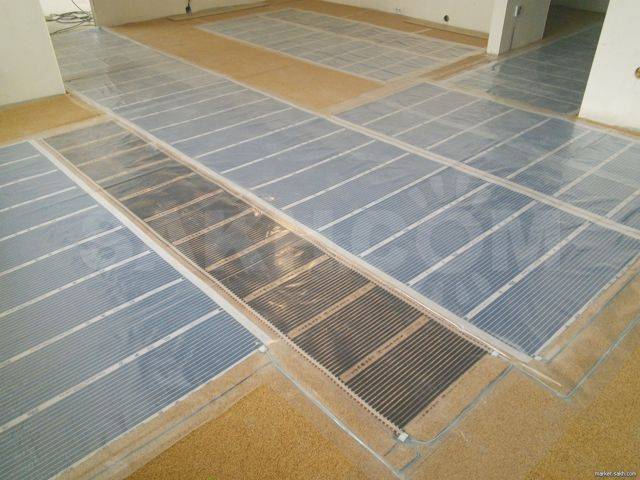

- Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
- Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
- Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.
2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.
3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.
4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

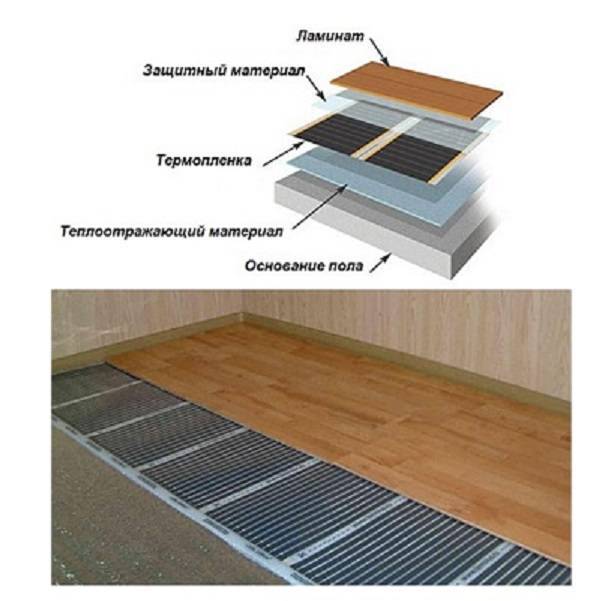

Этап 2. Монтаж электрического инфракрасного пленочного пола
Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

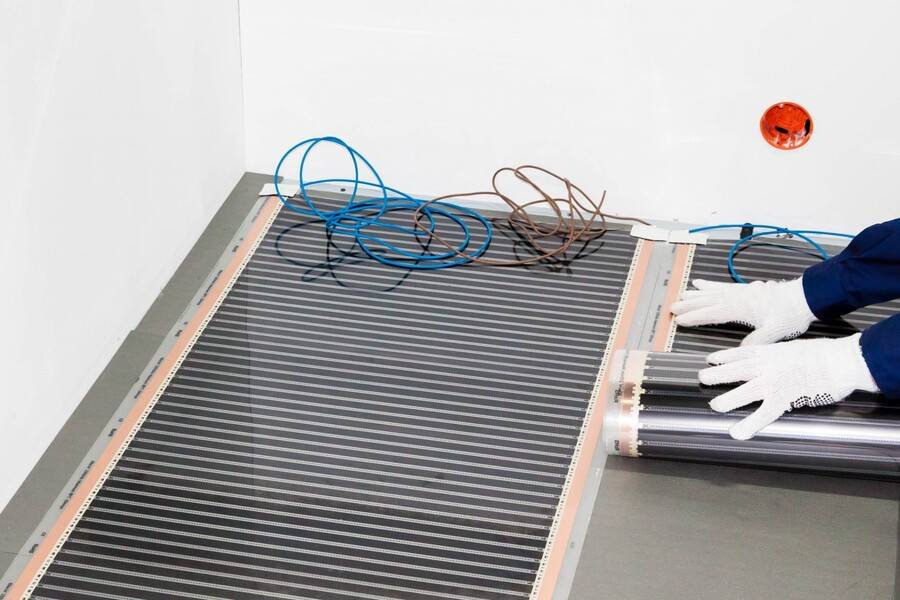

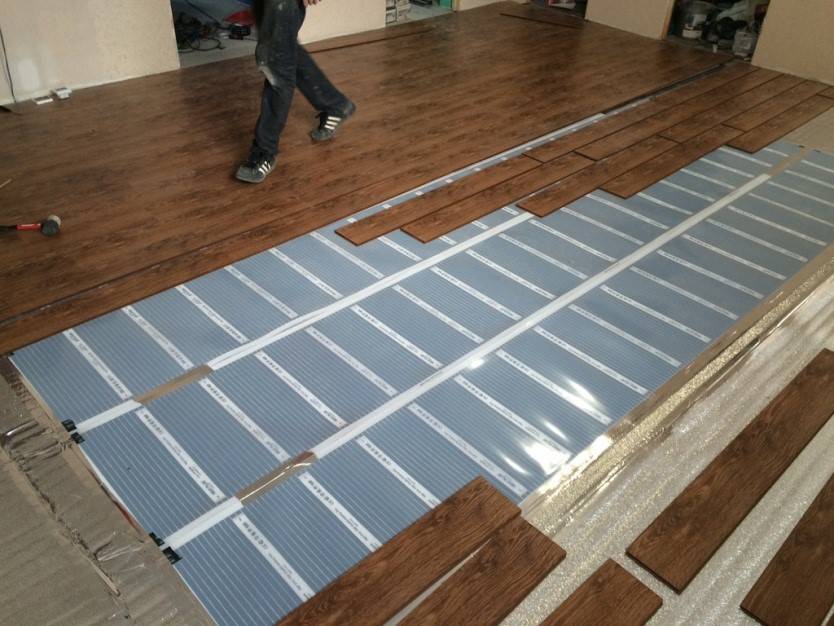

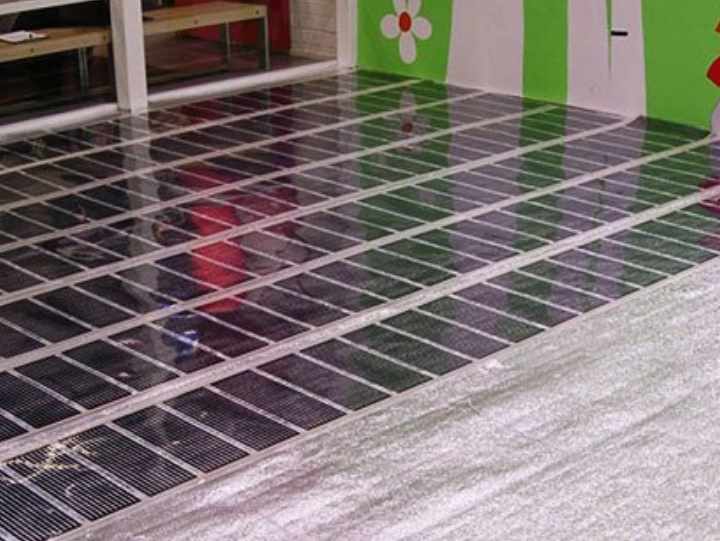

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.
К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

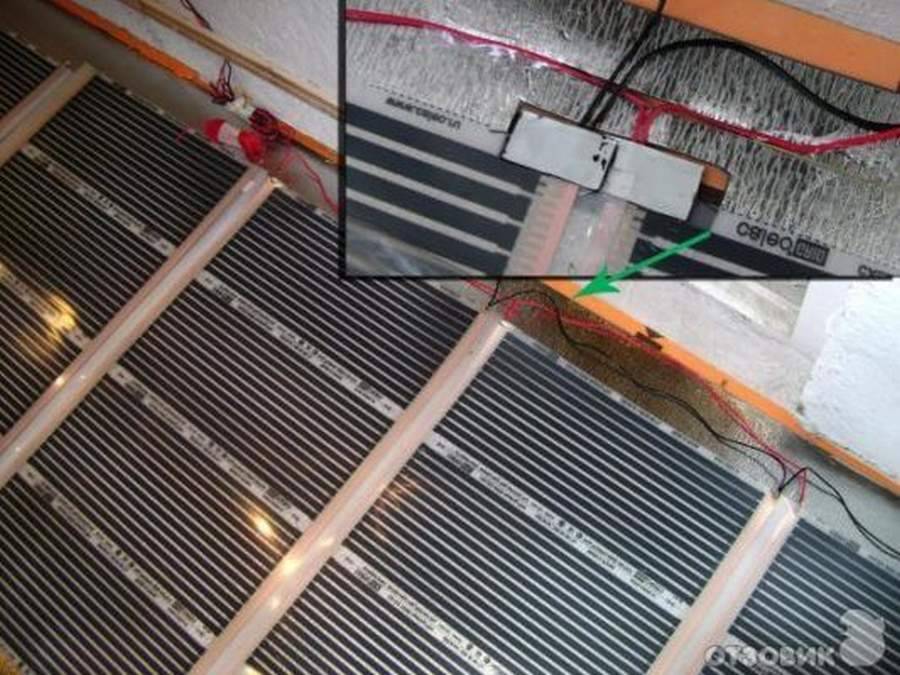

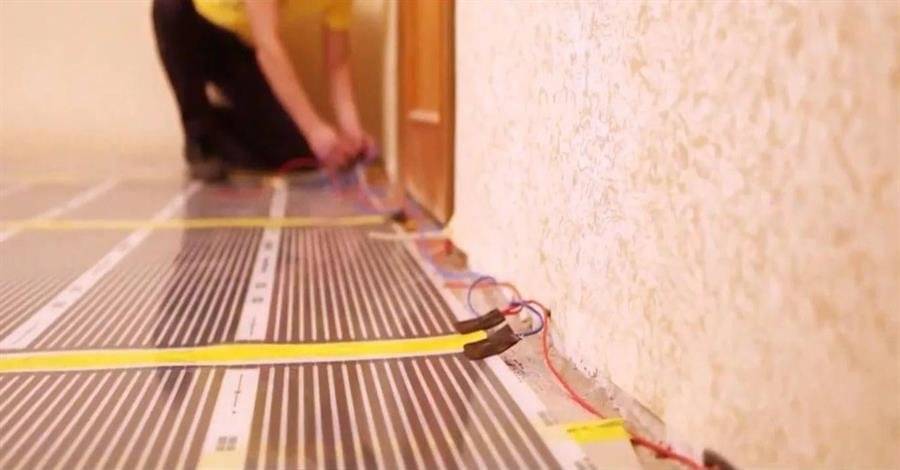

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

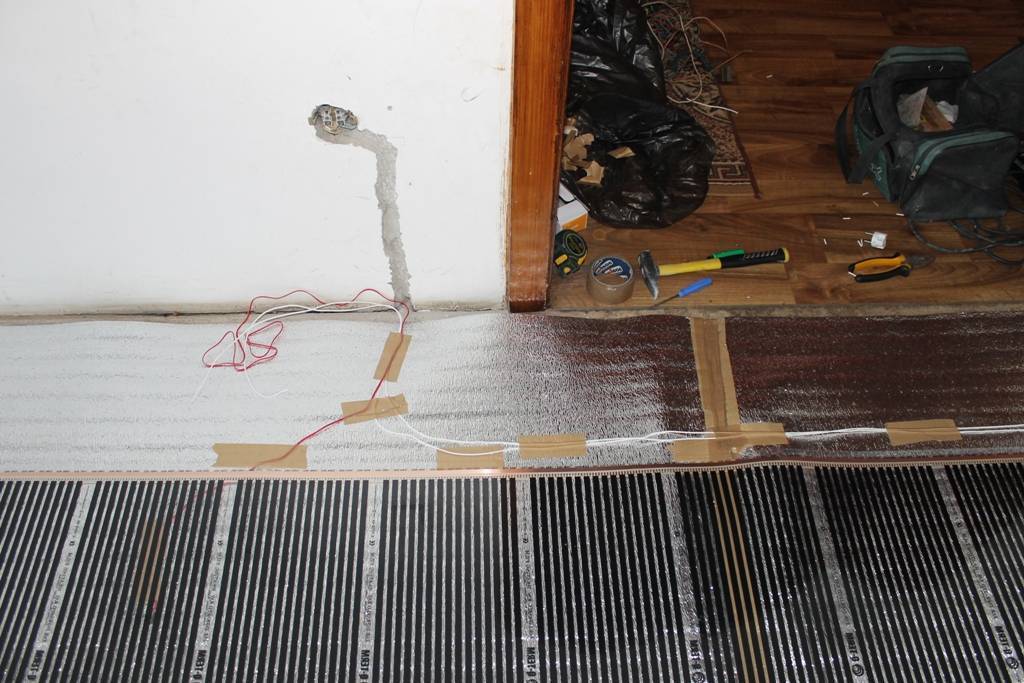

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

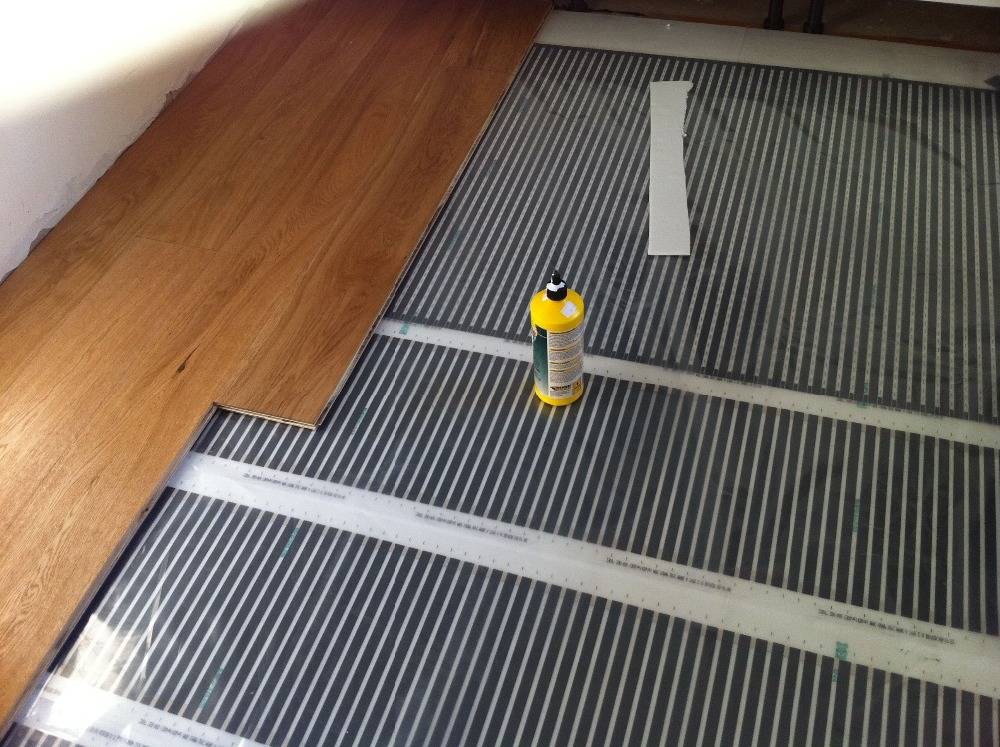

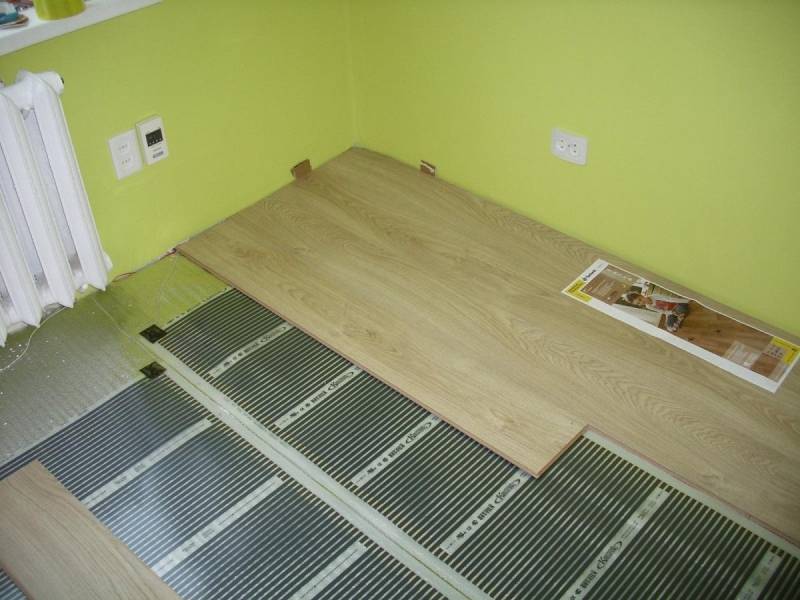

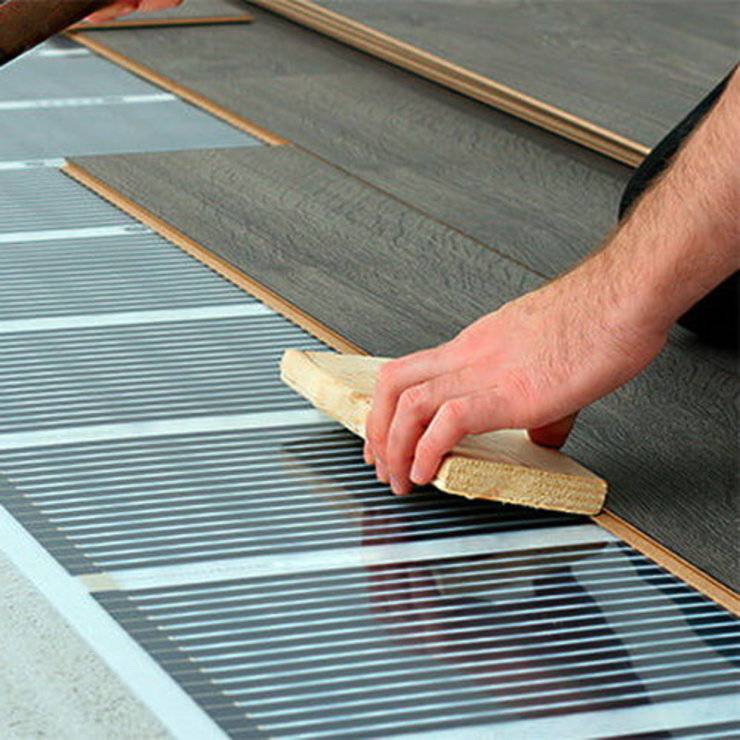

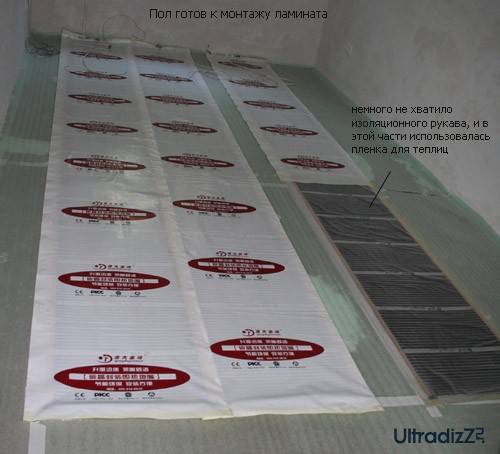

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.
Выбор линолеума
В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.
Поливинилхлоридный (ПВХ)
Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.
Глифталевый
Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.
Мармолеум
Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.
Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.
Резиновый
Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.
Однослойный
Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.
Утепленный
Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.
Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.
Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.
Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

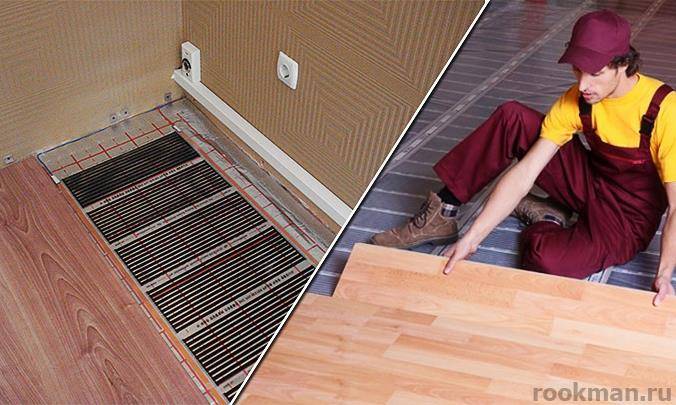

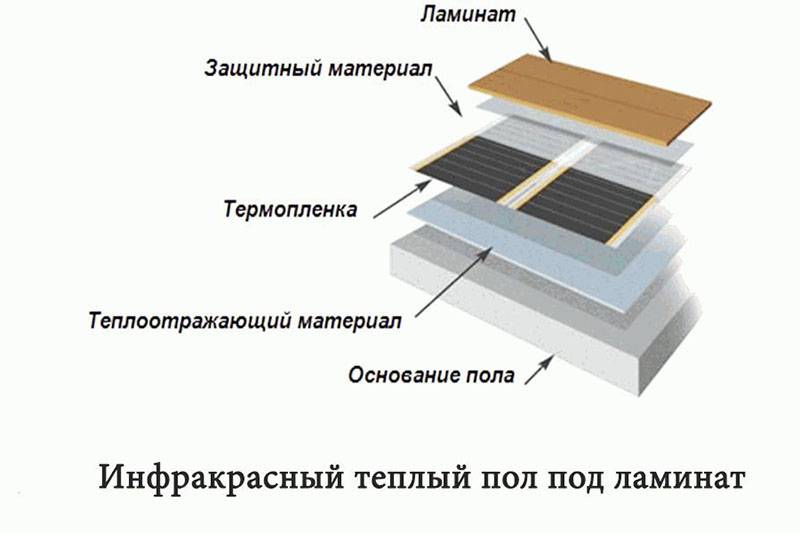

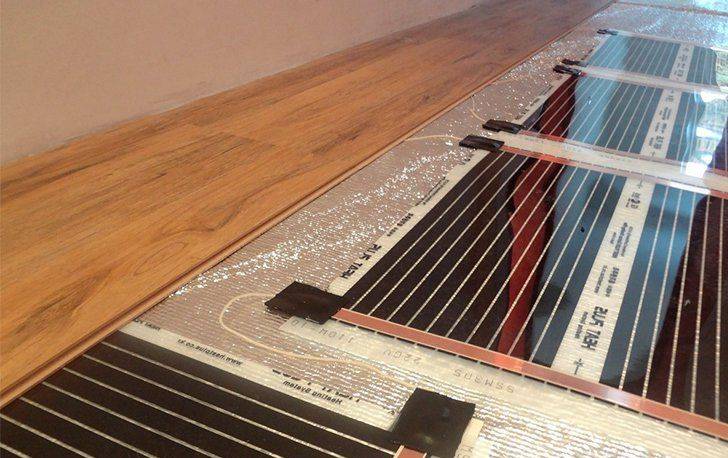

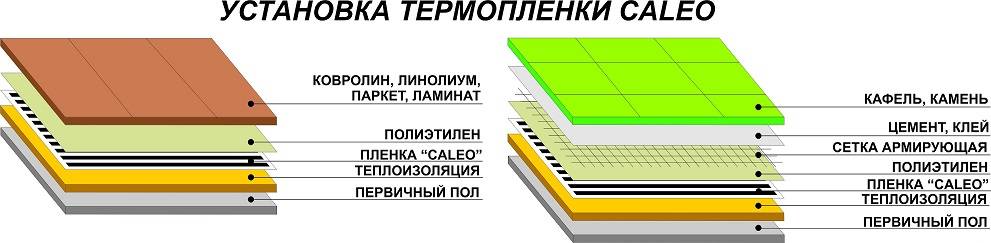

Монтаж инфракрасного теплого пола под ламинат
Тёплый пол под ламинат – это легко.

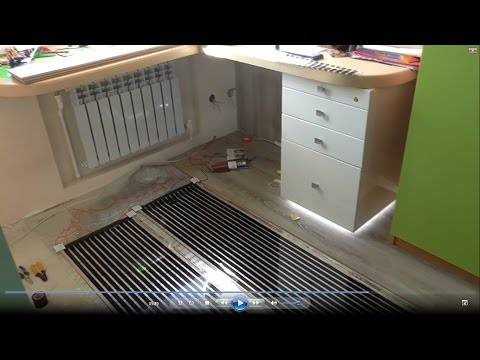

Watch this video on YouTube
Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.
До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.
Материалы и инструменты
Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:
- комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
- термодатчиком;
- терморегулятором;
- подложкой с фольгированным слоем;
- полиэтиленовой плёнкой;
- изолентой;
- строительным скотчем;
- ножницами;
- пассатижами и рулеткой.
Подготовка места для терморегулятора
Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.
Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.
Выравнивание
На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.
Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

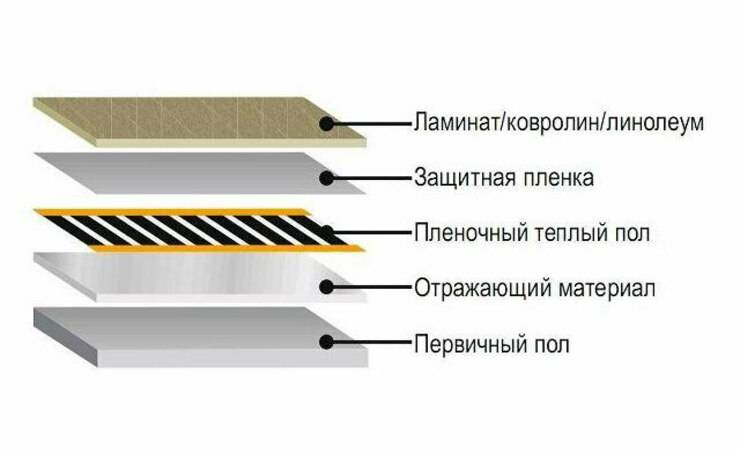

Монтаж подложки

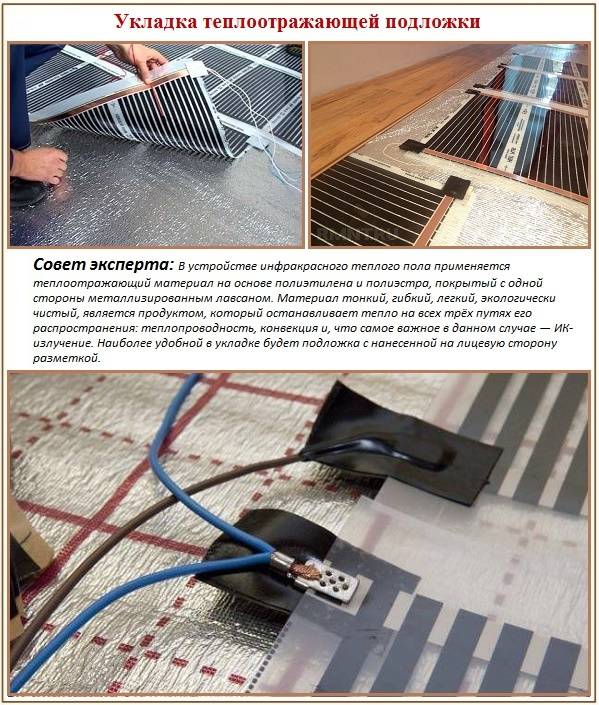

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.
Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.
В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.
Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

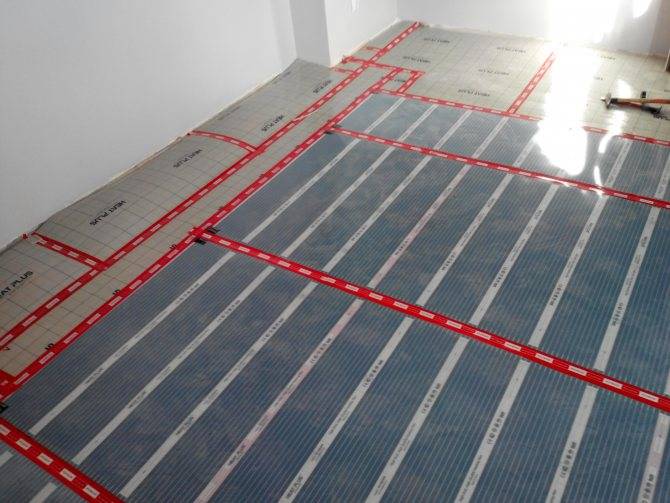

Укладка термопленки
Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.
В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.
Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.
Подключение пола
Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

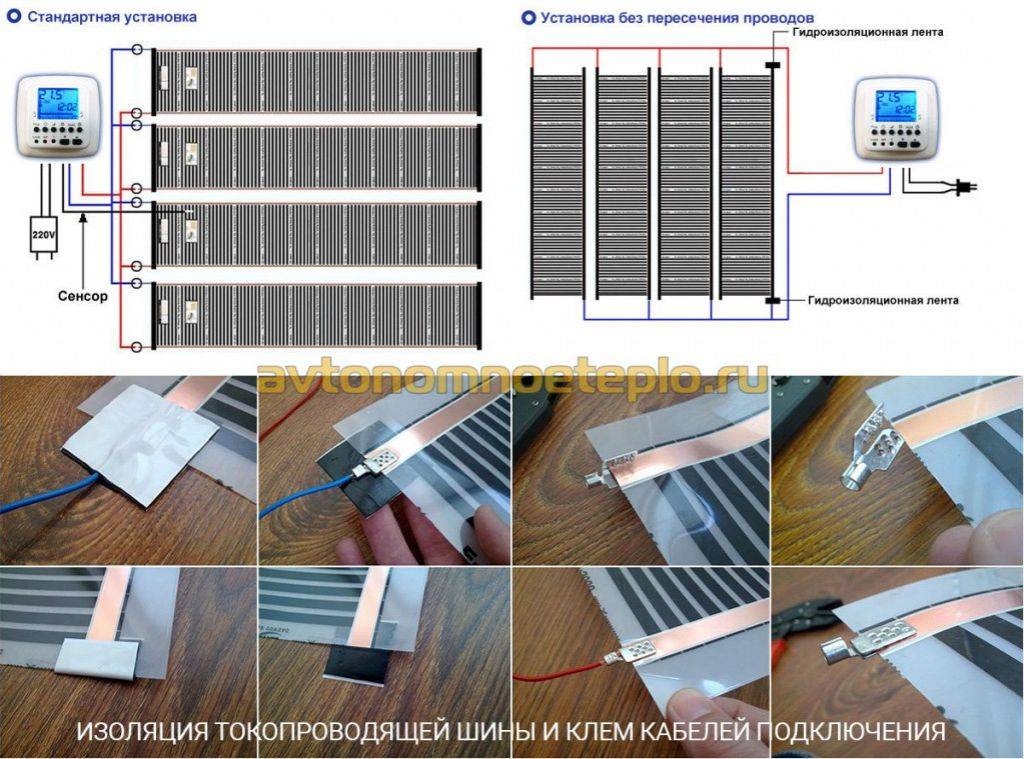

Пошаговая инструкция по подключению выглядит следующим образом:

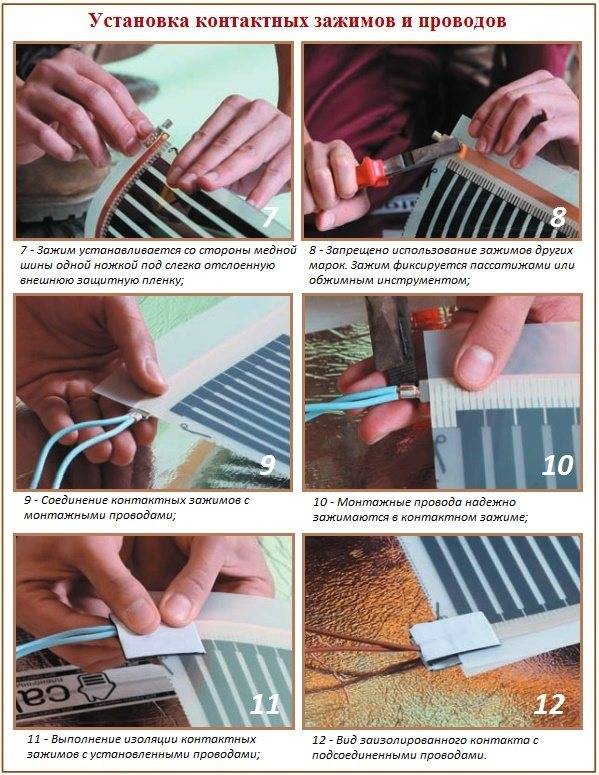

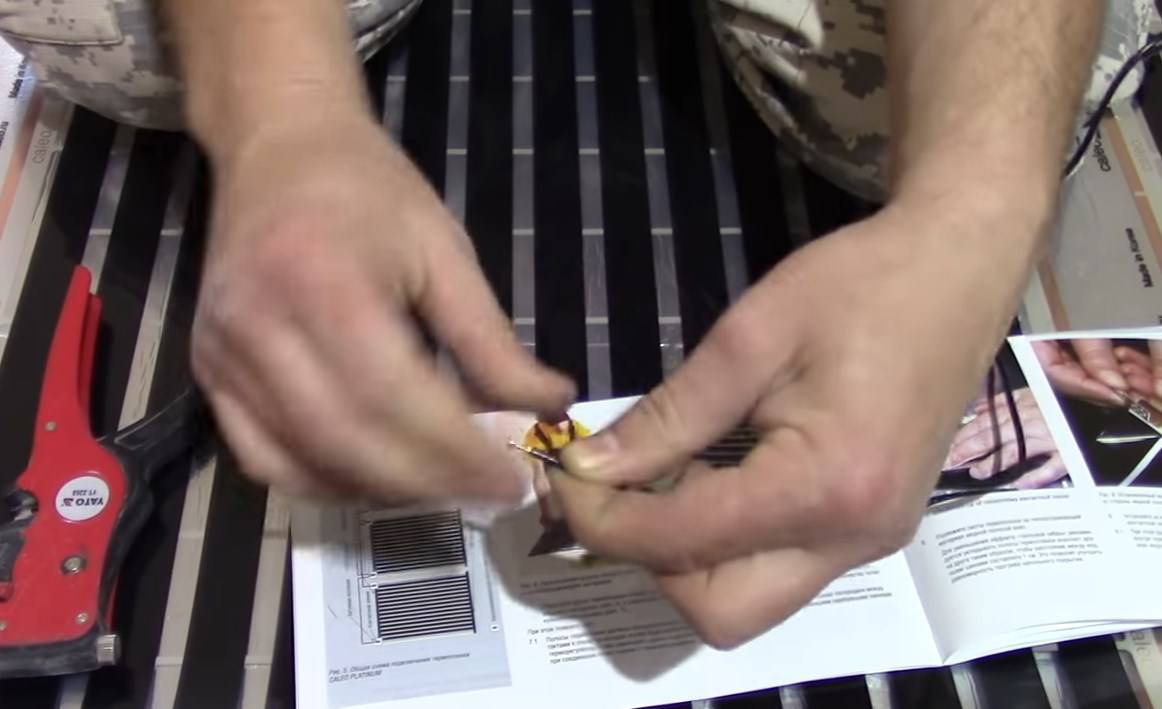

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.
Затем контакт фиксируется плоскогубцами.
К клипсам подсоединяются зачищенные провода, которые зажимаются.
Клеммы изолируются битумным скотчем.
Все кабели выводятся к термостату, и подсоединяются к нему.
Подключение датчика
Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.
Подключение терморегулятора
На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.
Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.
После полного подключения устройства необходимо обязательно проверить его в работе.
Монтаж водяного теплого пола под ламинат

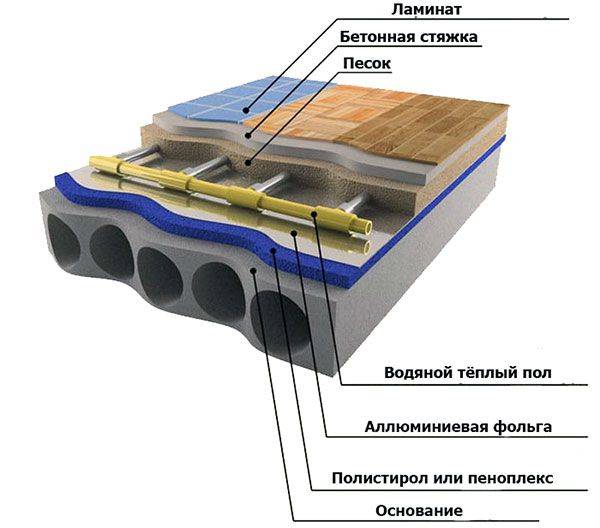

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.
Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.
Установка системы происходит в несколько этапов.
- Выравниваем и очищаем основание пола.
- Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
- Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
- Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.

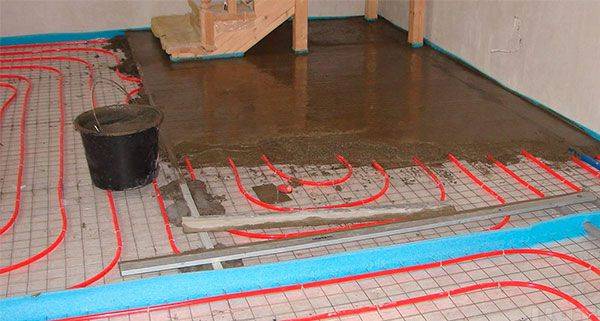

- Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
- В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.
Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.
Данная система отопления проста в эксплуатации и не потребляет электричества.
Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.
