Как сделать плавильную печь из индукционной плиты

Что такое футеровка печей индукционного действия

Ее предназначение состоит в защите печного кожуха от разрушающего действия высоких температур. Побочным действием является сохранение тепла, следовательно, повышается результативность процесса

Тигель в конструкции индукционной печи выполняется одним из способов:

  • способом выемки в маленьких по объему печах;
  • набивным способом из огнеупорного материала в виде кладки;
  • комбинированным, сочетающим керамику и прокладку буферного слоя в промежутке кладки и индикатора.

Футеровка выполняется из кварцита, корунда, графита, шамотного графита, магнезита. Во все эти материалы домешивают добавки, улучшающих характеристики футеровки, уменьшающих изменения объема, улучшающих спекание, увеличивающие стойкость слоя к агрессивным материалам.

Для выбора того или иного материала для футеровки учитывают ряд сопутствующих условий

, а именно, вид металла, цену и огнеупорные свойства тигля, срок службы состава. Правильно подобранный состав футеровки должен обеспечить технические требования для проведения процесса:

  • получение слитков высокого качества;
  • наибольшее количество полноценной плавки без проведения ремонтных работ;
  • безопасную работу специалистов;
  • стабильность и непрерывность проведения плавильного процесса;
  • получение качественного материала при использовании экономного количества ресурсов;
  • применение для футеровки распространенных материалов по невысокой цене;
  • минимальное влияние на окружающее пространство.

Применение индукционных печей позволяет получить сплавы и металлы отменного качества

с минимальным содержанием различных примесей и кислорода, что повышает их применение в сложных областях производства.

Индукционная печь часто используется в сфере металлургии, поэтому данное понятие хорошо знакомо людям, которые в той или иной степени связаны с процессом плавки различных металлов. Устройство позволяет преобразовывать электричество, образованное магнитным полем, в тепло.

Подобные устройства продаются в магазинах по довольно высокой цене, но если вы обладаете минимальными навыками использования паяльника и умеете читать электронные схемы, то можно попробовать изготовить индукционную печь своими руками.

Самодельное устройство вряд ли подойдёт для выполнения сложных задач, но вполне справится с базовыми функциями. Собрать устройство можно на основе рабочего сварочного инвертора из транзисторов, либо на лампах. Самым производительным при этом является именно устройство на лампах за счёт высокого КПД.

Устройство

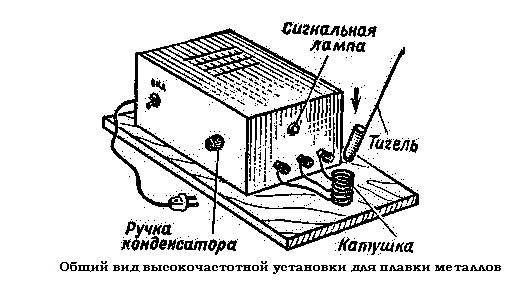

  • Самодельная печь для плавки металлов имеет довольно простую конструкцию и состоит из трех основных блоков, помещенных в общий корпус:
  • генератор переменного тока высокой частоты;
  • индуктор – спиралевидная обмотка из медной проволоки или трубки, выполненная своими руками;
  • тигель.

Тигель помещают в индуктор, концы обмотки подключают к источнику тока. При протекании тока по обмотке вокруг нее возникает электромагнитное поле с переменным вектором. В магнитном поле возникают вихревые токи, направленные перпендикулярно его вектору и проходящие по замкнутому контуру внутри обмотки. Они проходят через металл, положенный в тигель, при этом нагревая его до температуры плавления.

Достоинства индукционной печи:

  • быстрый и равномерный нагрев металла сразу после включения установки;
  • направленность нагрева – греется только металл, а не вся установка;
  • высокая скорость плавления и однородность расплава;
  • отсутствует испарение легирующих компонентов металла;
  • установка экологически чиста и безопасна.

В качестве генератора индукционной печи для плавки металла может быть использован сварочный инвертор. Также можно собрать генератор по представленным ниже схемам своими руками.

Печь для плавки металла на сварочном инверторе

Эта конструкция отличается простотой и безопасностью, так как все инверторы оборудованы внутренними защитами от перегрузок. Вся сборка печи в этом случае сводится к изготовлению своими руками индуктора.

Выполняют его обычно в форме спирали из медной тонкостенной трубки диаметром 8-10 мм. Ее сгибают по шаблону нужного диаметра, располагая витки на расстоянии 5-8 мм. Количество витков – от 7 до 12, в зависимости от диаметра и характеристик инвертора. Общее сопротивление индуктора должно быть таким, чтобы не вызывать перегрузки по току в инверторе, иначе он будет отключаться внутренней защитой.

Индуктор можно закрепить в корпусе из графита или текстолита и установить внутрь тигель. Можно просто поставить индуктор на термостойкую поверхность. Корпус не должен проводить ток, иначе замыкание вихревых токов будет проходить через него, и мощность установки снизится. По этой же причине не рекомендуется располагать в зоне плавления посторонние предметы.

Приступаем к печке: что нужно знать обязательно

Электромагнитное поле (ЭМП) воздействует на человеческий организм, хотя бы прогревая его во всем объеме, как мясо в микроволновке. Поэтому, работая с индукционной печью в качестве конструктора, мастера или эксплуатанта, нужно четко уяснить себе суть следующих понятий:

ППЭ – плотность потока энергии электромагнитного поля. Определяет общее физиологическое воздействие ЭМП на организм независимо от частоты излучения, т.к. ППЭ ЭМП одной и той же напряженности растет с ростом частоты излучения. По санитарным нормам разных стран допустимое значение ППЭ от 1 до 30 мВт на 1 кв. м. поверхности тела при постоянном (свыше 1 часа в сутки) воздействии и втрое-впятеро больше при однократном кратковременном, до 20 мин.

ППЭ при удалении от точечного источника излучения падает по квадрату расстояния. Однослойная экранировка оцинковкой или мелкоячеистой оцинкованной сеткой снижает ППЭ в 30-50 раз. Вблизи катушки по ее оси ППЭ будет в 2-3 раза выше, чем сбоку.

Поясним на примере. Есть индуктор на 2 кВт и 30 МГц с КПД в 75%. Следовательно, наружу из него уйдет 0,5 кВт или 500 Вт. На расстоянии в 1 м от него (площадь сферы радиусом 1 м – 12,57 кв. м.) на 1 кв. м. придется 500/12,57=39,77 Вт, а на человека – около 15 Вт, это очень много. Индуктор нужно располагать вертикально, перед включением печи надевать на него заземленный экранирующий колпак, следить за процессом издали, а по его окончании немедленно выключать печь

На частоте в 1 МГц ППЭ упадет в 900 раз, и с экранированным индуктором можно работать без особых предосторожностей

СВЧ – сверхвысокие частоты. В радиэлектронике СВЧ считают с т.наз. Q-диапазона, но по физиологии СВЧ начинается примерно со 120 МГц. Причина – электроиндукционный нагрев плазмы клеток и резонансные явления в органических молекулах. СВЧ обладает специфически направленным биологическим действием с долговременными последствиями. Достаточно получить 10-30 мВт в течение получаса, чтобы подорвать здоровье и/или репродуктивную способность. Индивидуальная восприимчивость к СВЧ крайне изменчива; работая с ним, нужно регулярно проходить специальную медкомиссию.

Пресечь СВЧ-излучение очень трудно, оно, как говорят профи, «сифонит» сквозь малейшую щелочку в экране или при малейшем нарушении качества заземления. Эффективная борьба с СВЧ-излучением аппаратуры возможна только на уровне его конструирования высококлассными специалистами.

К счастью, диапазон частот, в котором работают индукционные печи, до СВЧ не простирается. Но при неумелом конструировании или пользовании печь может войти в режим, при котором появляется паразитное СВЧ. Разумеется, этого следует всячески избегать.

Конструкции и параметры индукционных печей

Канальная

Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

  • индуктор;
  • генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

  • генератор на транзисторе;
  • генератор на тиристоре;
  • генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Индукционная печь самостоятельного изготовления

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Принцип работы

Принципиальное отличие такой плиты от других видов в том, что нагревание посуды происходит не за счет открытого пламя (как в газовых) или металлического нагревательного элемента (как в обычных электрических). Посуда на индукционной варочной поверхности нагревается за счет движения электромагнитных токов, проходящих через магнитную катушку под стеклокерамической поверхностью.

Такой принцип работы позволяет сделать следующие выводы.

Нагреваться будет только та посуда, которая обладает ферромагнитными свойствами. Но это не значит, что нужно будет покупать что-то особенное. Старая может вполне подойти.

Как проверить, подойдет ли та или иная кастрюля или сковорода? Поднести к ее дну магнит или посмотреть обозначения. Как выглядит значок «индукция», смотрите на картинке ниже.

Используйте посуду с ровным дном, без вмятин и выпуклостей.

Нагреваться будет только та часть плиты, под которой стоит кастрюля. Стеклокерамическая поверхность плиты нагревается уже от горячей посуды, а если убрать с нее горячую кастрюлю, то она быстро остынет за несколько секунд. Благодаря этому меньше рисков получить ожоги (только если от горячей посуды во время готовки).

Данная особенность ее работы очень актуальна для семей с маленькими детьми. Даже если ребенок включит плиту, она не начнет нагреваться, пока на ней нет кастрюли с магнитным дном.

Экономнее расходуется электроэнергия из-за узконаправленного воздействия тепла, не пригорает попавшая на поверхность еда.

Индукционную печь легко мыть.

Посуда должна быть подходящего диаметра – не менее 12 см. Это значит, что случайно забытая вилка или ложка на плите не нагреется. Ну, и от обычной маленькой турки нужно будет отказаться. Взамен ей можно купит специальную или приобрести адаптер – металлический диск нужного для нагревания плиты диаметра.

Внимание! При использовании диска-адаптера не рекомендуется включать технику на полную мощность. Смотрите интересное видео о плюсах и минусах:

Смотрите интересное видео о плюсах и минусах:

Полезные функции

Отдельного внимания заслуживает краткий обзор функций, которыми можно управлять на сенсорной поверхности техники.

  1. Возможность регулировки температурного режима. Печь с датчиками температуры и таймером позволяет программировать приготовление блюда поминутно на разных температурных режимах.
  2. Автоматическое выключение. В некоторых моделях запрограммированно автоматическое выключение работы сразу после того, как с поверхности сняли посуду. Функция защитного отключения также позволяет выключать технику в случае нагрева до определенной температуры.
  3. Звуковой сигнал. По тому же таймеру можно настроить время подачи звукового сигнала, как в процессе приготовления блюда, так и по его завершению.

Можно ли под индукционной панелью установить духовой шкаф?

Одним из частых вопросов является возможность встроить под ними технику из металла – духового шкафа, посудомоечной машины, микроволновой печи. Проблем с близким соседством техники не возникнет, если между ними встроить теплоотвод, которые изолирует действие магнитного поля.

В продаже также можно встретить отдельностоящие плиты «2 в 1» ‑ с духовым шкафом и стеклокерамической индукционной варочной панелью.

Смотрите видео о том, как подключить инверторную варочную панель:

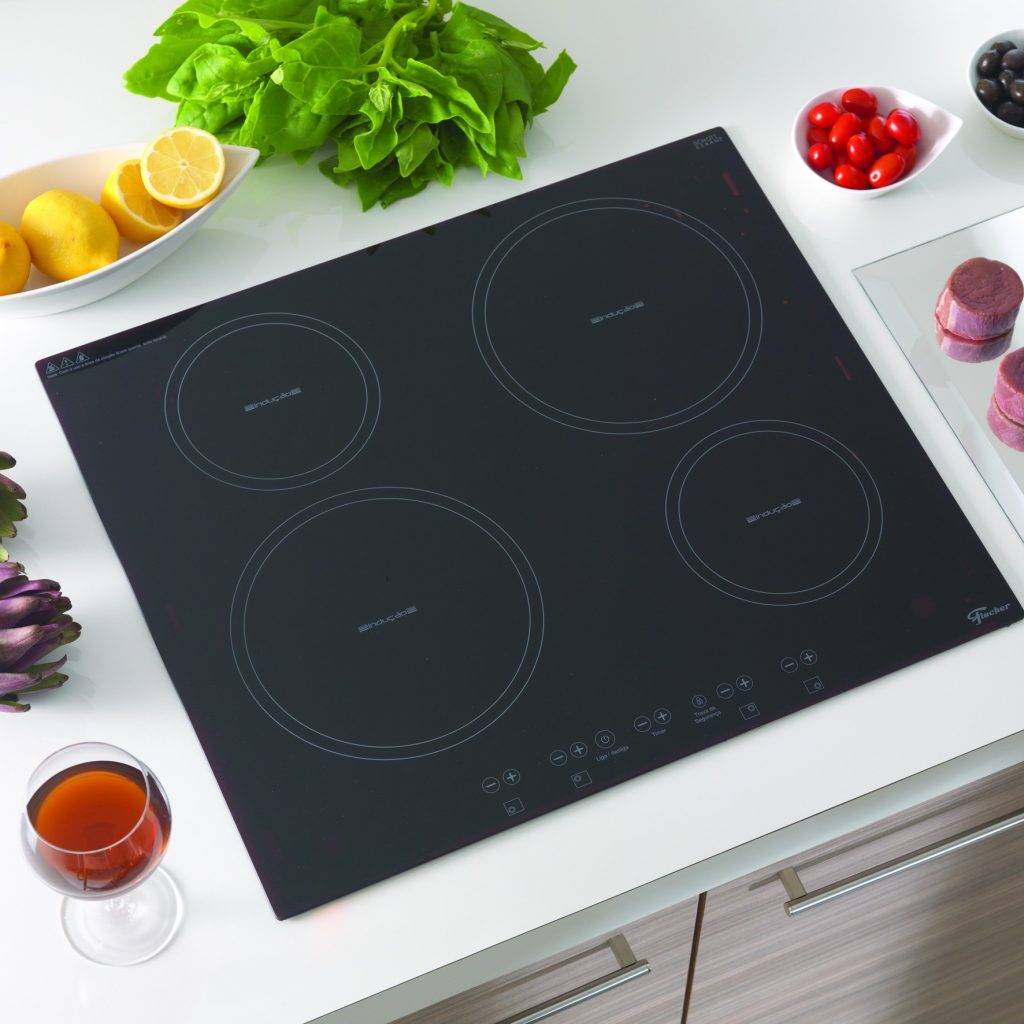

Советы по выбору оптимальной плиты

Если вы решили опробовать преимущества инновационного подхода к кулинарии, то в этом помогут рекомендации, как выбрать помощника.

На что обратить внимание и как не ошибиться во время покупки индукционной плиты на кухню:

Производитель.
От компании изготовителя во многом зависит качество и надежность продукции

Цена на их товары значительно выше, поэтому для экономии можно выбрать плиты менее известных брендов.

Количество конфорок.
Этот показатель сугубо индивидуальный, кому-то достаточно одной варочной поверхности, а для кулинаров и 4-х будет мало.
Существуют индукционные плиты комбинированного типа, которые совмещают несколько типов нагрева для одновременного использования.

Важно помнить, что чем больше конфорок, тем дороже выйдет товар и займет больше места на кухне.
Для семьи, состоящей из одного-двух человек, достаточно варочной поверхности с двумя зонами нагрева. Чем многочисленнее семья, тем больше конфорок должно быть на индукционной панели. Некоторые модели оснащены увеличенной зоной нагрева, позволяющей разместить в ней несколько кастрюль

Некоторые модели оснащены увеличенной зоной нагрева, позволяющей разместить в ней несколько кастрюль.

Температурный режим.
Особенность плит на базе электромагнитной индукции в том, что она помогает точно выставить температуру и сохранять ее до конца приготовления пищи.
Чем больше режимов имеет техника, тем интереснее получается готовить блюда, например, можно достигать разной степени прожарки и карамелизации. Оптимальный вариант для семьи будет плита на 16 режимов, более мощные параметры оставляют для профессиональной кухни.

Дополнительные функции.

Сенсорный дисплей и наличие режима турбо нагрева делают создание кулинарных шедевров более эффективным и комфортным занятием.

Также продаются модели с таймером, автозапуском через время и сохранением настроек для определенных рецептов. За каждую дополнительную фишку у техники придется доплачивать, поэтому нужно заранее продумать требования к плите и бюджет.

Дизайн.

Современные индукционные плиты выполнены из капризной стеклокерамики (и в этом заключается один из их недостатков), но некоторые модели сделаны из более дорогого закаленного стекла, которое выглядит очень стильно и эксклюзивно, отличаясь максимальной практичностью в использовании.

Дизайн плиты выдержан в стиле хай-тек, а варочная поверхность черного, серого или белого цвета, нередко украшенная причудливыми рисунками или орнаментом, вписывается в любой интерьер, придавая ему тепло и уют. Зоны нагрева обозначаются кругами, овалами или многоугольниками разного размера.

При выборе оптимальной модели индукционной варочной поверхности нередко встречается такой аксессуар, как адаптер для плиты. Этот прибор будет крайне полезен при использовании любого типа посуды из различных материалов, которые изначально не предусмотрены для данного вида плит.

Преимущество аксессуара в том, что такое решение для индукционной варочной панели позволит сэкономить на покупке комплекта специальной посуды или даст возможность использовать для готовки привычную керамическую или стеклянную кухонную утварь.

Коэффициент полезного действия при этом составит те же 90%, также не происходит никаких теплопотерь, а, следовательно, перерасхода электроэнергии.

Для многих пользователей приобретение адаптера станет отличной альтернативой смене кухонной утвари.

Отдельно стоящие индукционные печи, где есть и варочная поверхность, и духовой шкаф, на нашем рынке пока редкость.

И если ассортимент встраиваемых плит просто дух захватывает своим многообразием, приобрести мультифункциональное оборудование, которое будет отвечать всем требованиям хозяев, уже сложнее.

Тем не менее варианты есть, а значит, нужно ориентироваться в особенностях представленных печей с духовыми шкафами.

Потребителю предлагается различное индукционное оборудование. Его отличия в дизайне и концепции: настольные индукционные плиты и стационарные напольные, которые можно использовать в составе тепловой технологической линейки.

Для заведений, специализирующихся на этнической кухне, в модельном ряду индукционных плит есть специальное оборудование для сегмента восточной кухни – индукционные плиты wok. Особенность приготовления восточных блюд состоит в высокой температуре, технологии готовки и специальной посуде (сковороды wok со сферическим дном).

Специалисты отмечают, что более востребованы на рынке как раз индукционные плиты wok, способные воспроизводить эффект приготовления пищи на «живом» огне. Они незаменимы в демократичных заведениях, выбравших направление восточной кухни.

Почему стоит сделать заказ в ООО «Термолит»

Предприятие «Термолит» является лидером на отечественном и зарубежном рынке, а также надежным партнером. Оборудование для цветной металлургии соответствует самым высоким международным стандартам, и успешно используется в Украине, России, Израиле, Польше, Германии и других странах.

ООО «Термолит» выпускает надежное, высокотехнологичное индукционное оборудование для плавки металлов. Благодаря многолетнему опыту работы в данной сфере, качество продукции и сервисное обслуживание находятся на самом высоком уровне.

Сотрудничество с нами – это:

  • гарантия высокого качестваоборудования;
  • выполнение самых сложныхзаказов;
  • выполнение заказов в минимальные сроки;
  • доступная цена от производителя;
  • длительный срок эксплуатации оборудования.

Также мы гарантируем высокий уровень сервисного обслуживания. Ввод оборудования в эксплуатацию всегда производится в короткие сроки, со строгим соблюдением всех нормативов монтажных и пуско-наладочных работ. Гарантийное обслуживание обеспечивается независимо от места нахождения заказчика. Послегарантийное обслуживание осуществляется на взаимовыгодных условиях.

Мы профессионально и ответственно подходим к выполнению заказов. Также мы сможем качественно и в кратчайшие сроки разработать все виды индукционного оборудования, в соответствии с требованиями заказчика.

Современное надежное оборудование – залог успеха вашего предприятия!

Индуктор на кухне

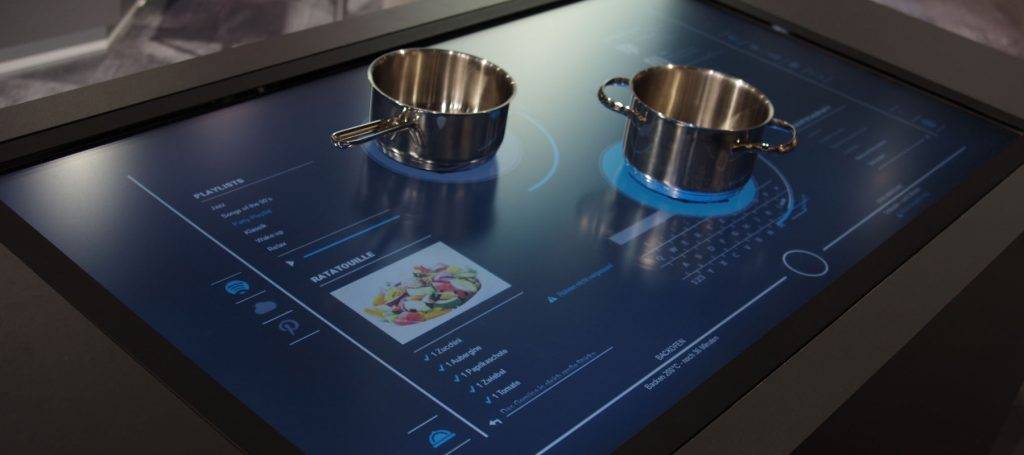

Варочная индукционная плита

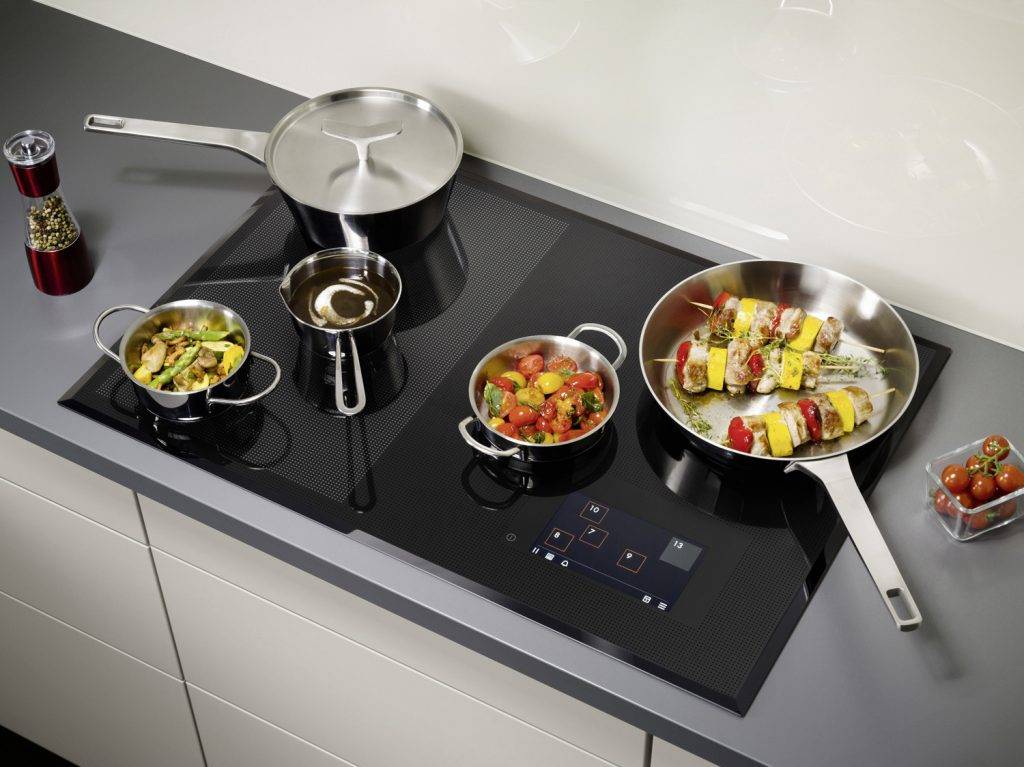

Индукционные варочные поверхности для кухни стали уже привычными, см. рис. По принципу действия это та же индукционная печка, только в роли короткозамкнутой вторичной обмотки выступает днище любой металлической варочной посудины, см. рис. справа, а не только из ферромагнитного материала, как часто не знаючи пишут. Просто алюминиевая посуда выходит из употребления; медики доказали, что свободный алюминий – канцероген, а медная и оловянная давно уже не в ходу по причине токсичности.

Бытовая индукционная плитка – порождение века высоких технологий, хотя идея ее зародилась одновременно с индукционными плавильными печами. Во-первых, для изоляции индуктора от стряпни понадобился прочный, стойкий, гигиеничный и свободно пропускающий ЭМП диэлектрик. Подходящие стеклокерамические композиты появились в производстве сравнительно недавно, и на долю верхней пластины плиты приходится немалая доля ее стоимости.

Схема кухонной индукционной плиты

Затем, все варочные посудины разные, а их содержимое изменяет их электрические параметры, и режимы приготовления блюд тоже разные. Осторожным подкручиванием ручек до нужной моды тут и специалист не обойдется, нужен высокопроизводительный микроконтроллер. Наконец, ток в индукторе должен быть по санитарным требованиям чистой синусоидой, а его величина и частота должны сложным образом меняться сообразно степени готовности блюда. То есть, генератор должен быть с цифровым формированием выходного тока, управляемым тем самым микроконтроллером.

Делать кухонную индукционную плиту самому нет смысла: на одни только электронные компоненты по розничным ценам денег уйдет больше, чем на готовую хорошую плитку. И управлять этими приборами пока еще сложновато: у кого есть, тот знает, сколько там кнопочек или сенсоров с надписями: «Рагу», «Жаркое» и т.п. Автор этой статьи видал плитку, где значилось отдельно «Борщ флотский» и «Суп претаньер».

Тем не менее, индукционные плиты имеют массу преимуществ перед прочими:

  • Почти нулевая, в отличие от микроволновок, ППЭ, хоть сам на эту плитку садись.
  • Возможность программирования для приготовления самых сложных блюд.
  • Растопка шоколада, вытапливание рыбьего и птичьего жира, приготовление карамели без малейших признаков пригорания.
  • Высокая экономичность как следствие быстрого нагрева и почти полного сосредоточения тепла в варочной посуде.

Разогрев варочной посуды на индукционной плите и газовой конфорке

К последнему пункту: взгляните на рис. справа, там графики разогрева стряпни на индукционной плите и газовой конфорке. Кто знаком с интегрированием, тот сразу поймет, что индуктор на 15-20% экономичнее, а с чугунным «блином» его можно и не сравнивать. Затраты денег на энергоноситель при приготовлении большинства блюд для индукционной плиты сравнимы с газовой, а на тушение и варку густых супов даже меньше. Индуктор пока уступает газу только при выпечке, когда необходим равномерный прогрев со всех сторон.

Принцип действия

Плавильный узел индукционной печи применяется для нагрева самых различных металлов и сплавов. Классическая конструкция состоит из следующих элементов:

  1. Сливной насос.
  2. Индуктор, охлаждающийся водой.
  3. Каркас из нержавеющей стали или алюминия.
  4. Контактная площадка.
  5. Подина из жаропрочного бетона.
  6. Опора с гидравлическим цилиндром и подшипниковым узлом.

Принцип действия основан на создании вихревых индукционных токов Фуко. Как правило, при работе бытовых приборов подобные токи вызывают сбои, но в этом случае они применяются для нагрева шихты до требуемой температуры. Практически вся электроника во время работы начинает нагреваться. Этот негативный фактор применения электричества используется на полную мощность.

Преимущества устройства

Печь плавильная индукционная стала применяться относительно недавно. На производственных площадках устанавливаются знаменитые мартены, доменные печи и другие разновидности оборудования. Подобная печь для плавки металла обладает следующими преимуществами:

  1. Применение принципа индукции позволяет делать оборудование компактным. Именно поэтому не возникает проблем с их размещением в небольших помещениях. Примером можно назвать доменные печи, которые могут устанавливаться исключительно в подготовленных помещениях.
  2. Результаты проведенных исследований указывают на то, что КПД составляет практически 100%.
  3. Высокая скорость плавки. Высокий показатель КПД определяет то, что на разогрев металла уходит намного меньше времени, если сравнивать с другими печами.
  4. Некоторые печи при плавке могут привести к изменению химического состава металла. Индукционная занимает первое место по чистоте расплава. Создаваемые токи Фуко проводят нагрев заготовки изнутри, за счет чего исключается вероятность попадания в состав различных примесей.

Именно последнее преимущество определяет распространение индукционной печи в ювелирном деле, так как даже небольшая концентрация посторонней примеси может негативно сказаться на полученном результате.

Принцип действия

Принцип действия индукционной печи основан на разогреве материала с помощью вихревых токов. Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

  • печи с магнитопроводом;
  • печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.


Индукционный нагреватель

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.


Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

  1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
  2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
  3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.
