Разновидности кондиционеров

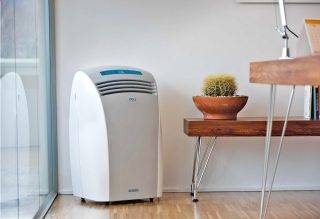

Передвижной моноблок
Устройства могут разделяться на два блока или иметь цельное исполнение. Каждый из вариантов имеет свои преимущества и недостатки.
Без внешнего блока
Климатические установки делятся на два типа – мобильные (напольные, передвигающиеся на колесах) и стационарные настенные. Они имеют цельное исполнение – все компоненты размещены в одном корпусе
Если нужно бюджетное устройство, следует обратить внимание на эту категорию
Передвижные моноблоки хороши для жилища с большим числом комнат: к примеру, такое устройство можно перенести в спальню за несколько часов до сна. Однако они довольно шумные, так как вентиляторы и компрессор располагаются внутри корпуса. К тому же они имеют большие габариты (скорее по высоте, так что полезной площади помещения отнимается немного).
Работа стационарных устройств при их монтаже в оконный проем более тихая за счет того, что задняя сторона корпуса направлена наружу. Такое размещение имеет еще и тот плюс, что сконденсированная влага сливается во внешнюю среду.
Настенный охладитель может реализовывать приточно-вытяжную вентиляцию, выводя на улицу отработанный воздух и впуская чистый. Монтировать его куда проще, чем сплит-систему. Труба диаметром 10 см выводится на улицу через стенку или окно. Она служит отводом для отработанных воздушных масс.
В основном стационарные приборы рассчитаны на монтаж в окно или форточку. Есть и напольные варианты. Они снабжены воздуховодом, требующим вывода на улицу (простейший вариант – через открытое окно).
Каким кондиционером пользуетесь?
Мобильным
8.57%
Оконным
8.57%
Сплит-системой
62.86%
У меня нет кондиционера
20%
Проголосовало: 35
Плюсы и минусы кондиционеров без внешнего блока
Невысокая цена
Простота установки
Стационарные модели обеспечивают приточно-вытяжную вентиляцию
Мобильные модели можно использовать в разных комнатах
Высокий уровень шума
Нужно следить за емкостью с конденсатом
Сплит системы
Сплит система кондиционирования для квартиры имеет два блока – наружный и внутренний.
Во внешнем помещаются комплектующие, генерирующие шум: вентилятор, компрессор, теплообменник. Поэтому работа такой системы более тихая, чем у конструкций, все компоненты которых расположены в одном комплексе.
Во внутреннем блоке расположены испаряющий радиатор, устройства фильтрации (от пыли, бактерий и других компонентов, в зависимости от модели), плата управления. Также в него помещается двигатель вентилятора, генерирующий куда меньше шума, чем наружный.

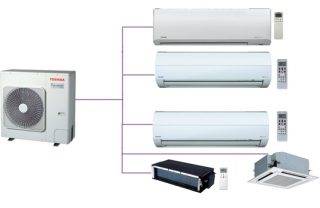

Мультисплит-система
Стандартный вариант монтажа предусматривает размещение внутреннего блока на стене в верхней части комнаты. Есть и другие модели, к примеру, колонные (они устанавливаются на пол) или потолочные, а также канальные, не имеющие корпуса и монтируемые внутри воздуховода. В однокомнатной квартире такое устройство будет оптимальным решением. Если комнат несколько и в одной из них нужны особые условия, можно дополнительно купить моноблок или иную климатическую технику.
Разновидность таких устройств – мультисплит-системы. В них есть несколько внутренних блоков (они размещаются в разных комнатах) и один наружный. Такие устройства позволяют обеспечить в помещениях разные климатические условия. Стоят такие системы дорого.
Плюсы и минусы сплит-систем
Компактность внутреннего блока
Приточно-вытяжная вентиляция
Тихая работа
Мощность до 8 кВт
Разные варианты исполнения внутреннего модуля
Высокая цена
Нельзя перенести на другое место
Сложный монтаж
Отличие инверторных моделей от обычных
Модели без инвертора функционируют в режиме «старт-стоп». Когда воздух в помещении охлаждается (или нагревается) до температуры, заданной пользователем, компрессор прекращает работу и фреон перестает двигаться. Когда в комнате становится на 2-3 градуса теплее, работа запускается снова. Цена таких моделей ниже, но, когда температура отклоняется от заданного значения, им приходится работать на всю мощность, за счет чего они потребляют довольно много электроэнергии.
Инверторная сплит-система характеризуется тем, что компрессор у нее работает все время. Блок управления считывает данные термодатчиков и передает команды инверторной плате, контролирующей двигатель, заставляя его изменить число оборотов ротора и частоту тока. Вследствие этого варьируется и производительность компрессора. Температура при этом контролируется более плавно, а электроэнергия расходуется более экономно. Также такие модели отличаются меньшей шумностью работы.
Мощность и производительность
При недостаточной мощности агрегат не справится с поддержанием заданной температуры. Нет смысла также переплачивать за сплит систему с чрезмерной производительностью, если не будет использоваться ее потенциал полностью, оснащение достаточно прожорливое — от 2 кВт и выше.
По мощности можно сделать разделение на такие группы:
- слабые — до 2.5 кВт. Для маленьких комнат до 20 м²: детских, спален, кухонь;
- средние — до 3.5 кВт. Для обычной гостиной 20–30 м²;
- высокопроизводительные — до 4.5 кВт, от 31 м²;
- максимально мощные — от 4.5 кВт и выше. Для больших офисных площадей, производственных, административных объектов. Обычно это канальные, кассетные модели.
Расчет
Правила расчета (высота потолков до 3 м):
- 1 кВт на 10 м² плюс запас 25 %, так как потребуется больше мощности, когда летом большую часть дня солнце светит в комнату;
- запас желательно увеличить на 30 %, или рассчитывать, исходя из 1.5 кВт на 10 м², если помещение на солнечной стороне или в нем много нагревательных приборов: на кухне, в офисе с компьютерами;
- количество людей: на 1 человека в офисе или в квартире потребуется 100 Вт, но для ресторанов, спортзалов это значение следует повысить до 300 Вт.
Часто системы называют «семерками», «девятками», это параметры по американским стандартам — 9 000 BTU и так далее. Чтобы перевести в Ватты, эту величину надо разделить на 3.412. Для комнат размерами около 20 м² подойдут «семерки» (7 000 BTU), «девятки» — для 27 м² — (9 000 BTU).
Обычно хватает усредненных расчетов, но также есть формулы для более точных исчислений:
Как работает кондиционер в различных режимах
После того как мы познакомились с основными режимами кондиционера и их назначением, настала пора узнать, как же работает прибор в каждом из этих режимов.
Режим охлаждения (Cool)
При включении кондиционера в режиме охлаждения из испарителя в компрессор начинает поступать хладагент, находящийся на данной стадии в газообразном состоянии. В компрессоре хладагент сжимается, его давление возрастает с 3-5 до 15-25 атмосфер, а сам он при этом разогревается до 70-90°C. Далее сжатый хладагент направляется по трубкам контура в конденсатор.
Там он благодаря интенсивной работе вентиляторов постепенно охлаждается до 30-40°C. Остывая, хладагент конденсируется. В трубке-капилляре, куда сжиженный хладагент попадает на выходе из конденсатора, происходит частичное падение его давления и дальнейшее снижение температуры. Вновь попав в испаритель, жидкий хладагента переходит в газообразное состояние, при этом активно поглощается тепло извне. В результате воздух, закачанный кондиционером и проходящий вдоль испарителя, охлаждается. Газообразный хладагент опять поступает в компрессор, и цикл повторяется.
Как видите, кондиционер по принципу своего действия ничем не отличается от холодильника. Только холодильник морозит свою камеру, а излишки тепла сбрасывает в пространство, а кондиционер охлаждает помещение, а лишнее тепло отводит на улицу.
Режим обогрева (Heat)
Для того чтобы кондиционер мог работать в режиме обогрева, он оснащается специальным четырехходовым клапаном, способным изменять направление подачи хладагента. Принцип работы в этом режиме схож с описанным выше. Разница заключается лишь в том, что хладагент проходит стадии нарастания и снижения температуры, повышенного и пониженного давления в обратной последовательности, т. е. блоки функционально меняются ролями. В результате конденсатор, размещенный во внешнем блоке, охлаждается, а испаритель внутреннего блока нагревается. Последний отдает накопленное тепло воздуху, нагнетаемому вентилятором кондиционера.
Режим осушения (Dry)
При работе кондиционера в режиме осушения содержащаяся в воздухе помещения влага конденсируется на охлажденной поверхности испарителя. Конденсат скапливается в специальном поддоне и постепенно отводится через пластиковую дренажную трубку в канализационную систему или на улицу. По идее при работе кондиционера в этом режиме температура в комнате должна снижаться, что не всегда нужно. Избежать этого помогает уменьшение оборотов вентилятора, нагнетающего воздух: влага на радиаторе конденсируется, но температура воздуха в помещении практически не изменяется.
Режим вентилирования (Fan)
При работе кондиционера в режиме вентилирования его компрессор отключается, и движение хладагента по системе полностью прекращается – работает только вентилятор внутреннего блока, перемешивая воздух внутри помещения.
Компрессор и география производства
Этот прибор – сердце кондиционера, которое обеспечивает работу все системы. Поэтому если он будет качественным – устройство проработает долго и не будет отказывать.
В большинстве бытовых сплитов можно встретить компрессоры следующих брендов:
- Toshiba;
- GMCC;
- Gree.
В более дешёвых сплит-системах компрессора вообще никак не маркируются, но это и не слишком важно. Дело в том, что производство климатической техники – дело специфическое
Этим занимаются на нескольких огромных заводах, и все они находятся в Китае.
На каждом из них собирается несколько торговых наименований сплит-систем. Поэтому два разных сплита вполне могут оказаться «родственниками», а их «тошибовские» компрессоры– стопроцентно китайские. Сегодня это не значит – плохие.
На что обращать внимание при выборе сплит-системы?
Несмотря на то, что инверторная сплит-система более технически совершенна, она не обладает явными преимуществами в эксплуатации, а в ряде случаев имеющиеся рабочие характеристики ниже, чем у аналогов. В результате покупателям придется оценивать много нюансов.
Важной особенностью является то, что из-за плавной терморегуляции инверторные кондиционеры могут не показывать ожидаемых результатов. Так нередко происходит в проходных помещениях – торговых, офисных залах
Зато обычные системы в таких ситуациях будут максимально эффективны.
По той же причине не стоит инверторное оборудование размещать на кухнях, любых других помещениях, где изменение температур происходит резко. Ведь для них даже закипающая вода в чайнике станет большой проблемой.
По экономическим соображениям, обычные кондиционеры станут оптимальным выбором там, где потребность в охлаждении воздуха возникает редко, например, на даче. А также они будут более эффективными в ситуациях, когда использование выполняется разово. Так, в конференц-залах лучше устанавливать традиционное оборудование.
Зато их инверторные аналоги с большей эффективностью смогут обеспечивать комфорт в квартирах, гостиницах.
Одинаково сложны обе разновидности сплит-систем в монтаже. К примеру, стоимость установки может достичь 20-50% от цены оборудования, а экономить здесь себе во вред
Важной особенностью является ремонтопригодность, но и тут не все в пользу инверторных систем. Причина в том, что комплектующие такие же дорогие, как и сами изделия
Кроме того, они еще не слишком распространенные у нас, в итоге нужной детали под рукой у мастеров может не оказаться, поэтому придется ждать пока ее доставят.
Это создает существенные неудобства, особенно с учетом того, что эти модели более чувствительны к перепадам напряжения, чем их обычные аналоги. А такой недостаток при подаче электроэнергии у нас нередко встречается даже в крупных городах.
В любом из случаев необходимо правильно определить мощность агрегата или охлаждение воздуха будет неэффективным. То есть, когда она будет недостаточной, то нужного уровня комфорта вряд ли получится добиться. А если и выйдет, то только ценой перегрузки оборудования. За избыточную же мощность придется переплатить.
Важным преимуществом инверторных систем считается возможность работать на обогрев до температуры, достигающей значительных -25°C, а обычные аналоги смогут соревноваться с ними в эффективности только до -5°C
В случае с инверторными системами следует обращать внимание на такой параметр, как диапазон регулировки рабочей частоты электродвигателя. Это важный показатель, поскольку принцип работы этой разновидности климатического оборудования позволяет добиться максимального сочетания эффективности, экономичности и долговечности только при определенном его значении
Это важный показатель, поскольку принцип работы этой разновидности климатического оборудования позволяет добиться максимального сочетания эффективности, экономичности и долговечности только при определенном его значении.
Так, глубина регулировки не должна быть меньше 25-80%. Если характеристики понравившейся модели не достигают этих показателей, тогда это устаревшее изделие или просто дешевое, а поэтому недостаточно функциональное.
К примеру, диапазон регулировок современных инверторных систем достигает 5-90%. Это позволяет оперативно реагировать на изменение температуры и оставаться экономичными.
Сплит-системы независимо от их разновидности, являются эффективным оборудованием, способным обеспечить ожидаемый покупателями уровень комфортности. Но следует помнить, что это возможно только при правильном выборе.
А это получится сделать только при наличии определенных знаний, позволяющих разбираться в характеристиках, особенностях и преимуществах обычных и инверторных систем.
Промышленные сплит-системы
Канальный кондиционер использует приточно-вытяжные вентканалы, не имеющие выхода за пределы здания. Один или несколько внутренних блоков могут располагаться на разных этажах или в разных кластерах одноэтажного здания. Наружный блок (один или несколько) выходит за пределы здания. Плюс такой конструкции – одновременное охлаждение всех помещений одного этажа или даже всего здания. Недостаток – усложнённость конструкции, огромная трудоёмкость при её монтаже, обслуживании или замене некоторых или всех деталей и комплектующих на новые.
Колонный кондиционер представляет собой внутренний блок размером примерно с бытовой холодильник. Он является напольным. Наружный сплит-блок вынесен за пределы здания и установлен близко от поверхности земли или подвешен почти под самой крышей здания. Достоинство такой конструкции – огромная, по сравнению с большинством бытовых систем, холодопроизводительность.
Колонный кондиционер – частое явление в торговых залах гипермаркетов с площадью до нескольких тысяч квадратных метров. Если его включить на полную мощность, то в радиусе нескольких метров вокруг себя он создаст осенне-зимний по вашим ощущениям холод. Недостатки конструкции – большие габариты и энергопотребление.
Мульти-сплит-система – замена двум предыдущим разновидностям. Один наружный блок работает на несколько внутренних, разведённых по разным помещениям. Достоинство – оригинальный вид здания не портится россыпью из отдельных сплит-блоков возле чуть ли не каждого окна. Недостаток – протяжённость системы, ограниченная длиной «трассы» в 30 м между наружным и одним из внутренних блоков. При её превышении такой кондиционер уже неэффективен, какова бы ни была теплоизоляция «трассирующих» труб.
Принцип работы стандартных кондиционеров и сплит-систем
Летом в помещениях, особенно на солнечной стороне, воздух в помещениях может сильно нагреваться. Становится душно и некомфортно, возникает необходимость понизить температуру и обеспечить доступ свежего прохладного воздуха.
В прежние времена ограничивались открытием форточек или окон, потом появились производственные и домашние вентиляторы, но полностью обеспечивать комфорт в помещении эти меры не могли. К тому же, постоянно работающие вентиляторы создавали сильно направленное движение воздушных масс, это часто просто мешало работе и отдыху.
Процесс происходит так:
- компрессор, который находится во внешнем блоке, сжимает холодный агент до состояния газа и направляет его в конденсатор;
- в теплообменнике фреон охлаждается, обмениваясь с наружным воздухом, и переходит в жидкое состояние;
- в холодном виде фреон направляется уже во внутренний блок через дросселирующее устройство, где обменивается уже с воздухом в помещении и закипает;
- воздух, в свою очередь, охлаждается и направляется в комнату;
- во время работы кондиционера на испарителе образуется естественный конденсат в виде влаги, как правило, он выводится на улицу через специальную трубку.
Оконные кондиционеры
Такие кондиционеры исправно выполняют свою функцию и по сей день, но имеют ряд недостатков. Для их установки требуется произвести демонтаж части окна, поскольку внешняя сторона агрегата выводится наружу для отвода конденсата и контакта хладагента с атмосферным воздухом. Из-за этого снижается освещённость помещения, поскольку площадь окна становится меньше.
Плюс ко всему конденсатор работает достаточно шумно, что не совсем комфортно. Да и поток направленного холодного воздуха со стороны окна нередко приводит к простудным заболеваниям, если сидеть близко.
1-Напольный кондиционер 2-Потолочный кондиционер 3-Сплит-система
Со временем кондиционеры в виде моноблоков стали монтировать уже не только в окне. Появились настенные модели, изделия, приспособленные для пола и даже потолка, мобильные варианты. Влажный конденсат отводится в специальные поддоны, которые требуется периодически освобождать от накопившейся жидкости.
Было принято и ещё одно принципиально новое решение: разъединить внешний и внутренний блоки путём выноса первого на наружную стену здания за пределы помещения. Так возникли сплит- системы.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Помимо вышеописанных конструкций существуют климатические системы, основанные просто на испарении воды без участия фреона. Но они создают в помещении повышенную влажность, это уровень комфорта снижает.
Виды сплит – систем
По конструкции внутреннего блока данный вид охлаждающих устройств различается на такие виды:
- традиционные, с настенным креплением агрегата внутри помещения;
- напольные, здесь внутренняя часть устанавливается на стену возле пола;
- сплит-система кассетного типа, где блок подвешивается к потолку;
- колонные агрегаты. Ставятся на пол, поскольку имеют большие габариты и вес.
Помимо перечисленных видов на рынке предлагается гибридный вариант, представляющий собой нечто среднее между моноблочными и многоблочными охлаждающими системами. Это мобильная сплит-система, где сохраняется разделение на 2 части, но обе из них являются перемещаемыми. Вместо традиционных медных трубок для фреоновой магистрали здесь применяются гибкие шланги, заключенные вместе с кабелем в защитную оболочку.
Нельзя не сказать о новом блоке управления, устанавливаемом на многоблочные модели. Это устройство — инвертор, его задача — регулирование микроклимата в комнате так, чтобы агрегат не отключался при установленной температуре воздуха. По приближению к ней холодопроизводительность кондиционера плавно снижается, а по достижении температуры устройство работает на минимуме. Вследствие этого воздух снова начинает нагреваться, что приводит к увеличению холодопроизводительности, затем цикл повторяется.
Получается, что инверторная сплит-система отличается от обычной другим, более экономичным алгоритмом работы. Отсутствуют пусковые токи электродвигателей, не расходуется лишняя энергия после включения, в помещении не наблюдаются перепады температур.
Нужно ли обслуживать?

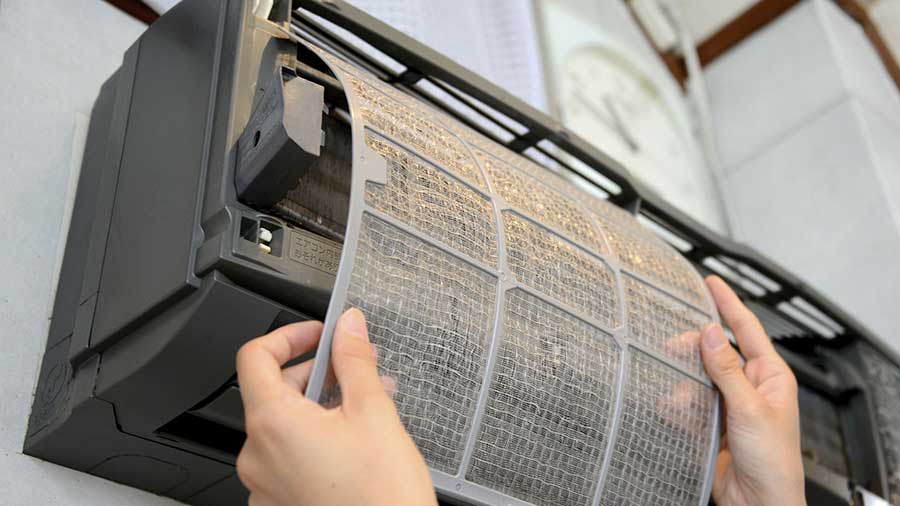

В процессе эксплуатации сплит-системы особое внимание нужно уделить внутренним блокам. Их необходимо обслуживать вне зависимости от типа фильтрующего элемента, наличия опции самоочистки и других полезных функций
Из-за накопления конденсата уже на следующий год с момента покупки и установки на турбине вентилятора и испарителе появляется плесень.
Без регулярного обслуживания эффективность устройства падает, появляются неприятные запахи, а элементы грибка разлетаются по всей комнате.
Для обслуживания выполняется полная разборка блока с дальнейшей очисткой и дезинфекцией внутренних элементов. Для выполнения такой работы рекомендуется привлекать специалистов.
Установка фильтров, как правило, имеет целью привлечение покупателей, ведь зачастую эффект от них меньше заявленного.
К примеру, катехиновые очистители должны меняться уже через месяц, ведь потом они не эффективны. Более того, без замены в помещении появляется запах болота.
При этом покупатели редко информируются о таких особенностях, ведь главная задача консультанта — продать товар.
Профилактика кондиционера, чистка своими руками, этапы работ, видео
Сплит-системы кондиционирования — универсальные устройства, без которых сегодня сложно представить современную квартиру, частный дом или офис.
Благодаря многообразию вариантов, можно быстро подобрать модель. Но не гонитесь за «модными» функциями. Выбирайте модели, которые подходят по площади, надежности и основным режимам работы.
Сплит-система это?
Моноблочное устройство
0%
Состоящее из двух блоков, внешнего и внутреннего
100%
Проголосовало: 1
Установка кондиционера. Советы от монтажника без воды.
Кратко о принципе работы кондиционера
Действие кондиционера построено на «принципе росы» (при конденсации тепло выделяется, при испарении поглощается).
- Из испарителя на вход компрессора приходит газообразный хладагент.
- Компрессор сжимает хладагент, тот нагревается и идет в конденсатор. Теплообменник конденсатора обдувает мощный вентилятор. Проходя через него, фреон отдает тепло и нагревает воздух, идущий через теплообменник. После конденсатора, хладагент становится жидкостью с температурой выше окружающей. Он выходит под большим давлением. Дальше фреон-жидкость поступает в ТРВ (длинную, завернутую в спираль капиллярную трубку).
- Хладагент проходит через ТРВ. Его температура понижается. Часть фреона переходит в газ, давление падает.
- Смесь газообразного и жидкого хладагента заходит в испаритель. И там, поглощая тепло, переходит в фазу газа. Вентилятор гонит воздух через испаритель. Хладагент-газ охлаждает этот воздух
Затем круг повторяется снова. По такой схеме работает любой кондиционер.
