Как выбрать кабель для подсоединения к антенне и телевизору
Хороший провод — залог качественного ТВ-сигнала. Для правильного выбора кабеля необходимо учитывать следующие параметры:
- Волновое сопротивление должно быть 75 Ом. Именно этот показатель сопротивления гарантирует передачу качественного изображения на телевизор.
- Диаметр кабеля должен составлять не менее 6 мм. Проводники меньше установленного диаметра, имеют более хрупкую структуру, что приводит к быстрому износу или повреждению.
- Значение погонного ослабления должно составлять минимум 60 Дб.
- Внешний вид должен соответствовать кабелю, т. е. на нём обязательно должна быть маркировка.
- Наличие неприятного запаха явный признак некачественного проводника.
- Проводник должен обладать достаточной гибкостью. При этом на нём не должны образовываться складки при деформации.
Все антенные проводники имеют маркировку, зарубежные начинаются с приставок RG, SAT, DG, а отечественные — РК (радиочастотный кабель). На рынке наиболее распространены следующие модели:
- RG-6. Толщина составляется от 6 до 7 мм. Жила выполнена из омеднённой стали или из меди. Имеет защитную оболочку из поливинилхлорида, фольгированный экран, оплётка из алюминия. Оболочка изоляционная из полиэтилена. Как правило, RG-6 используют для передачи аналогового, кабельного или цифрового сигнала. Является наиболее дешёвым проводником, естественно качество не на высоком уровне.
- РК-75. Проводником является медная жила. Изоляция из сплошного или пористого полиэтилена. Экран в виде оплетки из медных (луженных) проволок и покрыт оболочкой из ПВХ пластиката. По классу идентичен кабелю RG-6, но благодаря улучшенному экрану позволяет выполнять передачу спутникового телевизионного сигнала.
- SAT-50. Более дорогой провод, страна производитель – Италия. Является стандартным коаксиальным кабелем с усиленным экранированием. Передаёт сигналы кабельного, спутникового, цифрового и аналогового телевидения.
- DG-113. По характеристикам на уровень выше предыдущих моделей, но имеет более высокую ценовую категорию. В кабеле заложена дополнительная экранирующая оплётка, при этом значение погонного ослабления составляет порядка 90 Дб.
Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома
Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

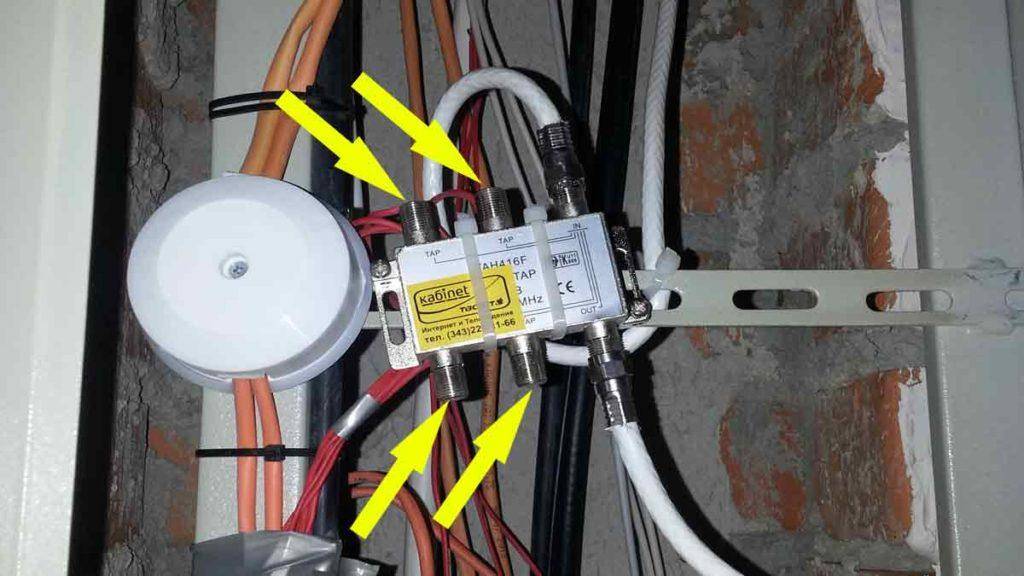

Подключение ТВ кабеля в щитке к ответвителю
Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

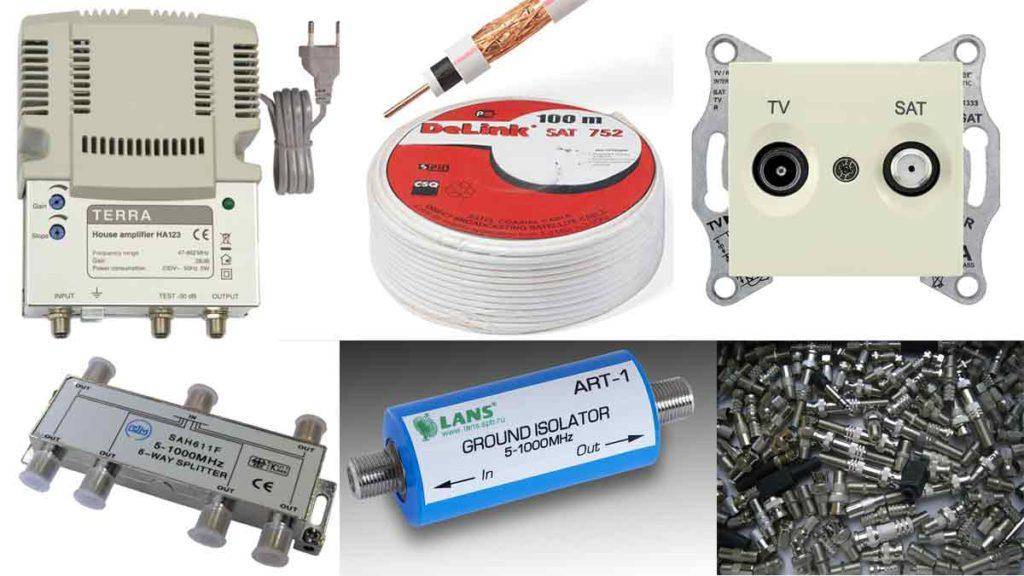

Аксессуары и распределительное оборудование
Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.
Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.
распределительное оборудование ТВ сети
Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.
Подключение нескольких телевизоров
Для подключения к одной антенне сразу несколько приборов используются разветвители, которых иначе называют «крабами».
Как подключить несколько телевизоров к одной антенне через разветвитель видео:
Крабы рекомендуется использовать в местностях с сильным телевизионным сигналам, т.е. близких к телевизионным вышкам, так как при подключении краба мощность сигнала резко уменьшается. К примеру, если подключить к одной антенне 2 телевизора, то потеря сигнала составит около 30%. Количество выходов на крабе должно строго равняться количеству подключаемых приборов. Если на крабе останется свободный выход, качество сигнала все равно упадет.
Соединение кабеля пайкой без переходника
Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.
- Острым ножом надрежьте оболочку вдоль на 5-6 см.
- Отогните изоляцию вместе с экранировкой назад.
- Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.
- Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
- Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
- Залудите жилу.
- Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.
- Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее.
Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.
- Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.
- Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
- Для надежности можете обмотать диэлектрик изолентой.
- Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.
- Так же присоедините оплетку. Дополнительно можете спаять нити.
Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.
- Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.
Как правильно соединить
Отвечая на вопрос, как правильно соединить телевизионный кабель между собой, стоит указать, что зафиксировать стыковочный узел антенных кабелей можно с помощью обычной скрутки. Применять данный способ следует только если нужно обеспечить быструю подачу сигнала на ТВ-экран при отсутствии под рукой разъема либо специального паяльника. Вне зависимости от качества работ, метод скрутки вызовет помехи при эксплуатации, что неминуемо приведёт к потере качества изображения, поэтому наращивать провода подобным образом специалисты рекомендуют только при отсутствии заводских переходников.
Метод скрутки напоминает стандартную спайку сердечников проводов без использования термического воздействия. Два оголённых сердечника укладываются на рабочую поверхность параллельно друг другу. Первым делом изолируется фольгированная сетка при помощи ПВХ ленты, после чего металлические части скручиваются между собой, создавая неразрывное соединение.
Вам это будет интересно Подключение греющего кабеля
Правильное подсоединение антенного кабеля
Выбор кабеля для основных видов ТВ
Современных видов телевизионного вещания несколько, начиная от эфирного и заканчивая спутниковым. Про последний вид ТВ будет сказано отдельно, что касается остальных, то подбирать кабель отдельно для каждого вида не имеет смысла.
Частота вещания кабельных каналов, цифрового и эфирного ТВ находится в достаточно узком диапазоне от 40 до 800 МГц. Его прекрасно «перекрывают» все перечисленные марки. При длине проводника в пределах 30 м потеря качества практически незаметна даже у недорогих моделей. По этой причине можно смело приобретать один кабель для любого телевидения, кроме спутникового.
Что потребуется
Для подсоединения потребуются несколько деталей:
двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.
Если уровень сигнала достаточно высок
Остается определить, будет ли он достаточно высоким, чтобы иметь возможность подключать несколько дополнительных приемников с правильным уровнем. Затем мы используем пассивные разветвители, чтобы разделить его. Следует иметь в виду, что использование этих разделителей вводит ослабление, которое снижает уровень сигнала. Кроме того, стоит помнить, что затухание выше, чем больше пандусов у дистрибьютора. Стандартные разветвители ветвей, доступные на рынке, характеризуются минимальным затуханием 4 дБ, 8 дБ или 11 дБ в каждой ветви.
- 5 разъемов, соответствующих сплиттеру;
- 2 штекера-переходника;
антенный кабель.
Важно:
Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.
По этой причине мы не должны использовать разветвители, где количество выходов больше, чем количество телевизоров, которые мы хотим подключить. Поэтому мы без необходимости уменьшали бы мощность сигнала. Поэтому, если мы хотим подключить один дополнительный телевизор к существующему, нам нужно разделить сигнал от антенны на два с помощью сплиттера с двойным выходом. Когда мы хотим подключить два дополнительных телевизора, сигнал делится на три, т.е. использует трехсторонний сплиттер.
Если в свою очередь уровень сигнала низкий
Затем после деления сигнала может случиться так, что качество приема программ на одном из приемников не соответствует нашим ожиданиям. Например, в этих ситуациях используются активные сплиттеры. У них есть встроенный усилитель, который компенсирует потерю сигнала и частично компенсирует затухание кабеля, который посылает сигнал приемнику.
Монтаж и эксплуатация
Антенный кабель для телевизора довольно устойчив к воздействию внешних факторов. Если наблюдаются колебания температуры на улице, следует остановить свой выбор на проводе со стальной жилой, что обусловлено его низкой теплопроводностью. В помещениях, напротив, лучше воспользоваться медной жилой
Учитывать подобные нюансы крайне важно, так как при нагреве растет сопротивление. Оно способствует снижению скорости сигнала
Даже самые плотные двойные экраны предполагают незначительный коэффициент затухания. Так, необходимо сократить расстояние между антенной и ТВ-тюнером или приобрести усилитель. В таком случае энергопотребление приемника возрастает.
Правильный монтаж коаксиального кабеля для телевизора
Проблемы изгиба кабеля
Тот или иной вариант изгиба предполагает существенное ухудшение уровня сигнала. Его можно избежать при расположении шнура под углом в 90°. Однако при этом повышается абсорбция провода и риск разрушения экрана в данной точке.
Как узнать способен ли мой телевизор принимать Цифровое Эфирное Телевидение
Для начала давайте выясним, способен ли Ваш телевизор принимать сигналы DVB-T2 без приставки, дело в том, что не все аппараты способны это сделать, старые, не плоские телевизоры, можно даже не проверять, а плоские ЖК телевизоры могут как принимать так и нет. Но если Вы точно знаете на что способен Ваш телевизор, смело пропускайте эту часть.
Есть несколько способов: 1) (Муторный) Достать техпаспорт от телевизора и заглянуть в раздел «технические характеристики» найти там присутствие DVB-T2. Почему муторный? Загляните в паспорт!….. Хотя иногда бывает повезёт.

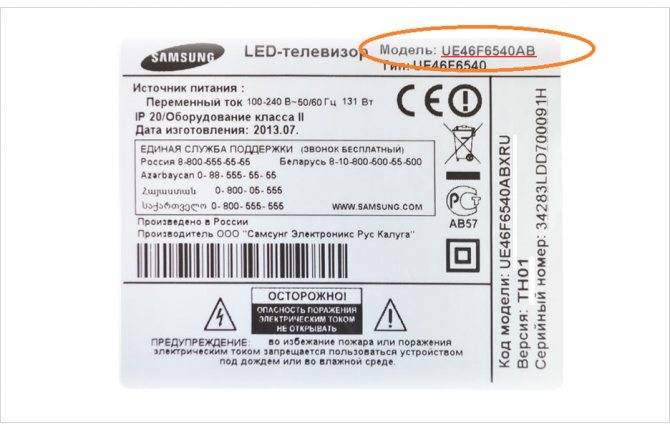

2) (Более простой) На корпусе телевизора, на его задней части, имеется бирка, на ней написана модель телевизора, перепишите её или сфотографируйте. Далее нужно вбить модель телевизора в поисковую строку браузера и добавить слово «Характеристики». Смотрите примеры на фото ниже.
Модель определили, набираем в поисковике…….
Отзыв: ТВ-антенна GAL AR-162 — ТВ-антенна GAL AR-160 комнатная, компактная, дешёвая

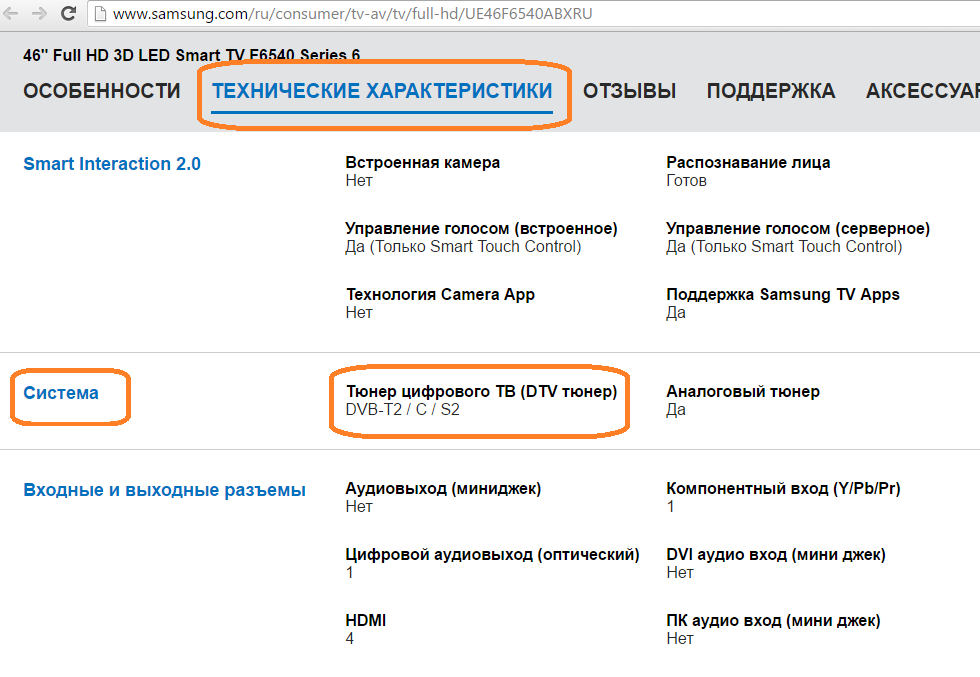

Зайдя на сайт выбираем «Технические характеристики» затем «Дополнительно» И попадаем куда нужно.
Как видите эта модель способна принимать DVB-T2 ему приставка не нужна. Дальнейшие обозначения указывают на: С — цифровое кабельное, S2 — цифровое спутниковое. Но нас интересует DVB-T2 и оно присутствует, в противном случае пришлось бы приобретать дополнительно приставку для цифрового телевидения.
Советы по выбору
Если речь идёт об обычных квартирах в многоэтажных домах с антенной, установленной где-нибудь неподалёку, к примеру, на балконе, то сгодится недорогой вариант RG-6U. Когда необходимо подключить два телевизора или расстояние до источника больше 20 метров, то лучше остановиться на РК-75.
В сложных случаях, где антенна находится на значительном удалении от ресивера и/или кабель проходит вне дома, практичнее использовать более качественные, равно как и дорогие решения серии SAT.
Кабельная и цифровая трансляции
Здесь мы имеем вещание в диапазоне от 49 до 800 МГц. Под эти частоты попадают все эфирные, цифровые и кабельные российские каналы. Любой из вышеописанных видов изделий спокойно покрывает эти параметры. То есть, в этом случае ориентироваться нужно в первую очередь на эксплуатационные качества кабеля: надёжность, толщина изоляции и особенности экранирования.
Спутниковое телевидение
Вещание организовано на частотах в тысячи мегагерц. Чем выше показатель, тем больше риск потерь. Более того, через этот кабель будет подаваться напряжение на приставку или ресивер вкупе с дополнительными импульсами.
Спутниковое вещание легко нарушить радиоэлектронными помехами. Поэтому наличие толкового экранирования – обязательное условие. Сама тарелка расположена вне дома, то есть, часть кабеля будет находиться на улице, а это температурные перепады, прямые солнечные лучи и повышенная влажность.
Оптимальный вариант для организации спутникового вещания – это дорогой кабель с хорошей защитой, достойным экранированием и небольшим затуханием. Серии SAT или DG придутся как нельзя кстати.
При выборе кабеля стоит помнить о том, что чем длиннее будет сеть, тем толще необходимо выбирать модель. В том случае, если кабель приобретается для антенны, которая находится на крыше, лучше приобретать провод с большим сечением. Кроме того, перед тем, как приобретать определенную модель, стоит уточнить, существуют ли дополнительные условия для монтажа. Вся эта информация пригодится вам и в том случае, если вы решили сделать антенну своими руками.
Для получения качественного сигнала со спутника вам пригодится информация о том, как правильно установить и подключить спутниковую антенну.
Разновидности телекабелей
- Коаксиальный – самый распространенный вид кабеля. Каждый телевизор оснащен разъемом под коаксиальные кабели. Но сегодняшний день этот соединяющий элемент считается уже устаревшим, так как появились более современные кабели. Специалисты рекомендуют использовать антенный аналоговый кабель для подсоединения ТВ-антенн домашнего типа, так как сигнал будет очень надежный.
- Композитный – используется для присоединения к экрану видеотехники (игровых приставок, плееров). Этот провод подходит только для передачи аналогового сигнала. Присоединение происходит в соответствии с цветовой расцветкой шнуров и разъемов монитора.
- Компонентный качественный кабель – современная разработка, подходит для передачи спутникового ТВ-сигнала. Подключение также происходит в соответствии с цветами.
- HDMI, DVI – предназначен для передачи сигнала высокого разрешения, например цифрового телевидения (ТВ), поэтому если на телеоборудовании имеется разъем HDMI, то подключение рекомендуется выполнять, через него, так как качество транслируемой картинки будет идеальным. А также НDMI и DVI шнуры часто используются в компьютерных технологиях, для подсоединения игровых приставок.
Подобрать качественный кабель для вашего телевизора – самое ответственное мероприятие. Даже самый продвинутый и современный источник сигнала и правильно надетые штекеры не могут гарантировать высококачественное изображение, если применяется неподходящий шнур. Поэтому и возникает вопрос о том, как выбрать хорошие шнуры для подключения.
Настройка антенны через цифровую приставку
С использованием цифровой приставки, всё тоже самое как описано выше, настройку лучше проводить в ручном режиме, что бы видеть уровень сигнала. Разница лишь в том, что телевизор играет роль монитора подключенного к приставке через кабель HDMI или RCA (тюльпаны). А это значит, что все настройки производить нужно в приставке, а не в телевизоре. Только не забываем перевести телевизор в соответствующий режим ВИДЕО или HDMI (Смотря какие разъёмы для подключения вы использовали)
Для этого на пульте от телевизора нужно найти соответствующую кнопку, в разных моделях она может обозначаться по разному, вот несколько примеров, через звёздочку: AV* AV/TV*VIDEO* SOURSE * HDMI * ЗНАЧОК ПРЯМОУГОЛЬНИКА СО СТРЕЛКОЙ ВО ВНУТРЬ* INPUT* В некоторых телевизорах SONY порядок такой — HOME — Установки-Внешние входы.
Все дальнейшие действия по настройке производятся с помощью пульта от приставки, через ручной или автоматический поиск.
Не забываем, что в этом случае антенну подключаем к приставке, а не к телевизору.
О том что нужно знать выбирая цифровую приставку читайте в этой статье.
Ну что же надеюсь эта статья сможет Вам помочь в подключении цифрового вещания в Ваш дом.
- В моей практике, очень редко, но были случаи когда антенна не принимала сигнал абсолютно, но стоило переместить её буквально на метр влево или вправо всё шло отлично, возвращаем на метр назад, опять всё пропадало.
- Сегодня столкнулся с очередным казусом. Опишу подробно. Ситуация такая: Старенький телевизор стоит на полу, отлично работает через приставку, комнатная антенна находится на подоконнике рядом, уровень сигнала около 70-80%. При этом стоит следующая задача.
Нужно настроить цифру на новом ЖК LG. Ставлю его на подоконник, рядом с антенной которую к нему и подключаю и что? LG сигнала не видит вообще, ни грамма. Может он не поддерживает DVB-T2- подумал я! Проверил по модели, нет- всё в порядке поддерживает. Что то с антенной? Нет, старый телик ведь работает через приставку. Я в недоумении!
Подключаю к новому LG приставку (А вдруг!)…….. Сигнал через приставку есть, но ниже 10% — Загадка какая то, почему со старым телевизором всё хорошо, а с новым, который даже когда в режиме монитора, через приставку подключен,- телевизионный сигнал падает напрочь.
Маркировка телевизионного кабеля
Зная маркировку, легко определить, какой антенный шнур лучше применить при определенных условиях эксплуатации. Обозначение наносится на наружную оболочку, через каждый метр провода. В маркировке указывается:
- фирма-производитель или товарный знак предприятия;
- марка изделия;
- количество жил оплетки;
- волновое сопротивление;
- метраж провода в бухте.
Данной маркировки придерживаются многие производители, однако, на провода с черной и синей изоляцией, обозначения наносятся редко. В этом случае характеристики указываются на бирке, прикрепленной к бухте.
Принято, что шнур с белой изоляцией используется для прокладки внутри помещения, а с черной – для наружных работ. Однако, выбирать ТВ провод необходимо по его техническим характеристикам, в которых маркировка по цвету отсутствует.
Как выбрать кабель
- В первую очередь следует оценить срез кабеля. При отсутствии фольги либо лавсана от покупки стоит воздержаться. Такая особенность является явным признаком низкокачественной продукции. Если фольга присутствует, но имеет склонность к отслаиванию, то это также признак товара низкого сорта.
- Стоящий кабель имеет максимально качественную изоляцию. При ее отсутствии внутрь могут попадать грязевые частицы, влага, что впоследствии может разрушить соединяющие элементы.
- Рекомендуется смотреть в сторону производителей, успевших зарекомендовать собственный бренд. К таковым относятся: Belden, Commscope, Cavel и ряд других.
- Диаметр кабеля должен быть 0,7 см и выше.
- Качественный шнур должен отличаться хорошей гибкостью, что упрощает монтаж, позволяет не перегибать провод.
Телевизионный кабель
Когда кабель к телевизору подключается напрямую от приемника и подбирать его не сложно. Но у старых моделей отсутствует ТВ-тюнер (декодер) и для просмотра телевидения в цифре потребуется подключить цифровой ресивер. Еще нужно выбрать телевизионный кабель, необходимый для подсоединения приставки к телевизору.
У современных ресиверов есть большой набор разъемов разных форматов, следовательно, широкий выбор телевизионных кабелей. У каждого из них есть общая характеристика, по которой следует выбирать способ подключения — пропускная способность, определяющая скорость передачи данных. От нее зависит, какой максимальной четкости изображение способен передать провод от ресивера после расшифровки цифрового сигнала в привычный вид. Но это единственный параметр, объединяющий все провода, в остальном они совершенно разные.
Как удлинить телевизионный кабель
Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.
Соединение через переходник

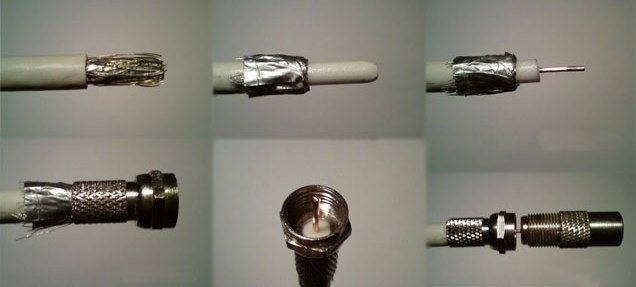

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.
Соединение штекера с гнездом
Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.
Скрутка
Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.
Выбор оптимального варианта
Какой лучше выбрать провод для цифрового ТВ — задача на деле не сложная.
Единственный критерий, которого нужно придерживаться — это место прокладки:
- На улице. Нужно учитывать климат, который будет влиять на проводники — температура и влажность. Если наблюдаются сильные изменения погоды, лучше использовать антенный кабель со стальной жилой, в остальных случаях достаточно плотной изоляции.
- В помещении. Какой кабель выбрать, лучше исходить из стоимости, т.к. здесь внешние факторы отсутствуют.
Проблему потери уровня сигнала при использовании можно решить, выбирая антенну с усилителем независимо от климатических особенностей на местности.
Нужен ли антенный усилитель?
Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.
Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».
Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой
При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.
Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания
У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.
В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.
