Как сделать коптилку горячего копчения с гидрозатвором?
Такая коптильня изготавливается с нуля, поэтому ее размер может быть любым, но наиболее часто такие модели компактны, что позволяет их использовать даже в городской квартире
Для нее потребуется листовая сталь любого вида, но лучше всего получается коптильня из нержавейки с гидрозатвором, при этом важно правильно выбрать толщину материала
Слишком тонкие листы существенно сократят срок эксплуатации, а слишком толстые не обеспечат нужных условий для копчения продуктов. Кроме сварки самого корпуса внутри емкости должны устанавливаться крепления для решеток, которые должны располагаться так, чтобы между уложенными на них продуктами и крышкой оставалось небольшое расстояние.
Далее изготавливается гидрозатвор, представляющий собой специальную выемку в виде канавки, расположенной в верхней части и проходящей по всему ее периметру. Крышка отличается особыми конструктивными элементами в виде приваренных бортиков, направленных вниз таким образом, чтобы при установке они входили в гидрозатвор. Дополнительно крышка снабжается небольшим дымоходом, изготовить который можно из куска металлической трубки.
В такой конструкции особенностями обладает и днище – оно съемное и, также как и крышка, снабжено приваренными бортиками, но направленными вверх обязательно с приваренными ножками.
Такая коптильня для квартиры может оказаться лучшим выбором, так как процесс копчения происходит без образования большого количества дыма, который к тому же удаляется практически очищенным.
Нередко к боковым частям привариваются ручки, что значительно расширяет географию ее применения: кроме квартиры, ее можно легко перевезти летом на дачу или взять с собой на рыбалку. Источником тепла для разогрева щепы может быть как газовая или электроплита, так и разожженный на природе небольшой костер.
Что такое холодное копчение
Холодное копчение — это процедура обработки соленых или маринованных продуктов дымом от тлеющей щепы.
Холодное копчение отличается от горячего копчения более низкой температурой — около 30°, что требует более длительного времени для обработки. Для получения дыма с такими параметрами используется длинный дымовой канал или трубопровод. Во время прохождения по нему, дым теряет высокую температуру. Он поступает в шкаф с развешанными продуктами, имея заданную температуру.
Длина соединительного канала может достигать десятка метров, что представляет основную проблему холодных коптилен.

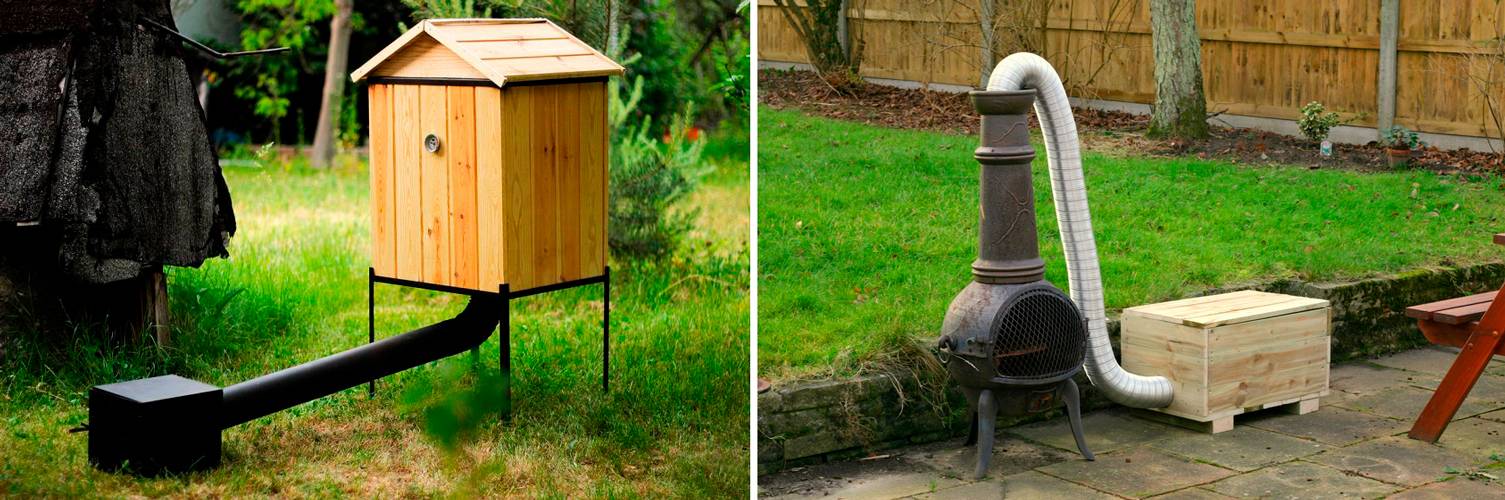

Традиционным вариантом конструкции являлся костер и неглубокая траншея в земле, ведущая к коптильному шкафу. Обычно, размеры дымохода определялись величиной штыка лопаты, как в глубину, так и в ширину. В костре тлела щепа. Его накрывали крышкой, траншею также закрывали любыми листовыми материалами. Дым проходил по ней в коптильный шкаф и обрабатывал продукты, развешанные внутри.
Мнение эксперта
Левин Дмитрий Константинович
Эта технология используется и поныне, так как для нее не требуется никаких особых материалов, а охлаждение дыма в грунте происходит весьма эффективно.
Современные конструкции дымогенераторов позволяют получить длительное и равномерное тление щепы. Длинный дымоход уже не требуется, поэтому используют относительно короткий соединительный шланг. Появляется возможность производить копчение в небольших помещениях с хорошей вентиляцией, вплоть до городских квартир.
Температурный режим
Температурный режим — предмет постоянных споров среди специалистов. Одни утверждают, что с увеличением температуры уменьшится время копчения. Другие возражают, что от этого изменится вкус и общее состояние продукта, он станет менее плотным, потеряет важные микроэлементы и витамины.
Разные продукты нуждаются в наличии определенных условий и времени для процедуры:
| Продукты | Температура копчения | Длительность обработки |
| Свинина | 22° | 4-5 суток |
| Домашняя колбаса | 20° | 3 суток |
| Сало | 23° | 2-3 суток |
| Рыба | 25° | 0,5 суток |
| Курица | 30° | 2-3 суток |
Время копчения является самым проблемным моментом, так как необходимо следить за ходом процесса, обеспечивать ровный режим подачи дыма, контролировать качество обработки. Большая длительность процедуры вынуждает людей на время отказываться от других работ, посещения каких-либо мероприятий. Поэтому стараются загружать в коптильню сразу большое количество продуктов, чтобы максимально увеличить эффективность затраченного времени.
Какой способ копчения Вам нравится больше?
ХолодногоГорячего
Основные узлы и принцип работы коптильни горячего копчения
Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.
- топка, она расположена под камерой и предназначена для нагрева щепы;
- камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;
- гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
- решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
- поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
- градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.
Схемы вертикальных коптилен
Решёток в коптильне может быть несколько
Устройство коптильни
Принципы устройства коптилен горячего копчения с гидрозатвором
Коптильни заводского изготовления всем хороши: они удобны, красивы и хорошо оборудованы. Но большинство этих изделий имеет один существенный недостаток: настолько тонкий металл, насколько это возможно для данного типа аппаратов.
Производители стремятся сэкономить на всем и выпускают изделия из нержавеющей стали с предельно допустимой минимальной толщиной. Это стало причиной немалого количества негативных отзывов, в которых потребители сетуют на то, что после нескольких сеансов копчения аппарат «ведет», и дальнейшее его использование становится проблематичным.
Фото 1. Процесс приготовления рыбы на коптильне, изготовленной своими руками. Продукты выкладываются на специальную решётку.
Отсюда следует первое правило устройства самодельных коптилен горячего копчения: они должны быть изготовлены из металла толщиной не менее 2 мм.
Для этого можно использовать:
- металлические бочки;
- баки и бачки;
- холодильники;
- стиральные машинки;
- глубокие и объемные казаны и жаровни;
- большие кастрюли.
Особенность коптилен горячего копчения в том, они нагреваются от источника, расположенного сразу под ними. Это может быть открытый огонь (костер, газ) или электроплита. Есть и другой вариант конструкций, в которых топка соединена с дымовой камерой очень коротким дымоходом, до 50 см длиной. Обычно это высокопроизводительные, крупногабаритные, стационарные коптильни, над устройством которых нужно немало потрудиться.
Справка. Садоводы-эстеты стремятся сделать коптильное оборудование как можно более красивым и эффектным. Так, дымовую камеру часто выкладывают из кирпича в виде домика с дверью, оконцем, крышей и трубой.
Дымоотвод — важный элемент коптильни. Традиционно его изготавливают из металлической трубы с коленом. В верхней части дымоотвода обязательно должна находиться заслонка, с помощью которой регулируют силу тяги. Это второе правило устройства коптилен горячего копчения.
Третье заключается в том, что решетка, на которую укладывают продукты питания, должна отстоять от дна камеры на такое расстояние, чтобы его было достаточно для небольшого охлаждения дыма, иначе получится не копчение, а варка.
Оптимальная высота нижнего яруса решеток от дна составляет 10—15 см. Это нужно учитывать при выборе изделия для дымовой камеры.
Зачастую коптильни оснащают гидрозатвором. Он представляет из себя желоб, расположенный по периметру металлического корпуса. Перед копчением желоб заполняется водой, которая предотвращает распространение резких запахов, образующихся во время копчения пищи.
Самодельная коптильня горячего копчения
Этот способ обработки продуктов, в отличие от холодного копчения, основан на более интенсивном температурном воздействии на продукты. Оно составляет около 100 градусов. Готовность блюда достигается быстрее, чем при использовании дровяных коптилен.
До того, как самому сделать коптильню горячего копчения, нужно изучить чертежи и полностью продумать конструкцию. Основная ее часть – это отсек для продуктов. Он должен быть герметичным, чтобы дым не выходил наружу. Если есть достаточное количество материала, таких корпусов можно сделать 2 или 3 друг над другом – таким способом увеличивается объем готовой продукции и ускоряется процесс приготовления.
Некоторые варианты домашних коптилен имеют крышку с гидрозатвором. Это специальное приспособление в виде буквы «П», которое заполняется водой. На нее сверху кладется крышка, а внутреннее пространство оказывается надежно защищено от попадания воздуха извне.
Готовое устройство устанавливается над огнем – в этом смысл горячего копчения. Чтобы жир с мяса или рыбы не попадал на щепу, коптилка должна быть оснащена поддоном.
Принцип работы холодной коптильни
Поскольку разговор идет о холодном копчении, то важно осознавать, что выполняется не термическая обработка продукта, а его насыщение дымом, поэтому копчение должно происходить при температуре 30‒50˚C. Нужно добиться, чтобы окуривание и нагрев были равномерными – только в этом случае копчености получатся аппетитными (имеется в виду внешний вид) и вкусными
Многие слышали выражение «легкий дымок», но не понимали о чем идет речь, или же думали, что подразумевается негустой дым, но в нашем случае речь идет о дыме, в котором нет угарного газа. Добиться этого вполне реально, сделав дымоход таким образом, чтобы этот газ (с прочими вредными для здоровья человека веществами) выпадал в осадок, не доходя до коптильной камеры. После смешивания с воздухом и прохождения длинного пути по трубопроводу на выходе получается дым, подходящий по составу для правильного копчения. Попав в коптильную камеру, дым должен на некоторое время в ней задержаться и напитать продукты, иначе от него будет мало толку.
Еще одним немаловажным фактором является правильная подготовка продуктов. Если кто-то думает, что достаточно поместить в камеру мясо или рыбу, а затем растопить печь и немного подождать, то поспешим вас разочаровать. Порядок действий будет таковым:
Нам понадобится насыщенный раствор соли, называемый в народе тузлук. Приготовить его не составит труда: соль насыпается в емкость и размешивается до тех пор, пока не перестанет растворяться. Соли идет порядка 38–40 г на 1 л воды. Та соль, что осталась на дне, нам не нужна – ее можете использовать по своему усмотрению.
Теперь приступим к засолке продуктов. Мелкую рыбешку потребуется продержать в растворе 3 суток. Более крупную рыбу или молодую свинину – до 4 суток. Более жесткое говяжье мясо (а также мясо дикого кабана или медведя) необходимо просаливать 5 суток.
После процесса засолки приступаем к отмачиванию мяса. Продолжительность отмачивания может доходить до 24 часов, но здесь опять же необходимо учитывать тип и объем продукта, готовящегося к копчению. Например, чтобы отмочить среднего размера рыбу потребуется порядка 6 часов, тогда как свиной окорок будет отмокать в 2 раза дольше. Но это время приблизительное, и чтобы не вымочить мясо больше, чем нужно, его нужно проверять. Способ очень простой: надавить на отмачиваемый продукт пальцем, и как только он начнет легко вдавливаться в мякоть, то процесс отмачивания нужно сразу же прекратить.
Теперь продукт необходимо провялить. Для этого надо дать воде стечь с мяса, а если ждать нет времени, то можно все заготовки протереть вафельным полотенцем. Бумажные полотенца для этой цели лучше не использовать.
Продукты нужно поместить в вентилируемую клетку (или ящик) и защитить от мух, обернув марлей с мелкими ячейками
Важно помнить, что тепловой обработки продукта не будет, а коптильня для опарышей, это как для человека парная – в общем, эта гадость не уничтожается в процессе обработки.
Несколько дней уйдет на то, чтобы мясо провялилось. Многие прекрасно знают, что такое вяленая рыба (особенно под пиво), поэтому не будет затруднений определить, когда продукт станет пригодным для дальнейшей обработки.
Теперь все заготовки развешиваются на вешалки внутри коптильной камеры
Продукты готовы к копчению.
Изготовление коптильни из кастрюли
В самодельной коптильне можно приготовить любой продукт путем холодного и горячего копчения. Емкости могут быть разных габаритов, в зависимости от исходного размера продукта.

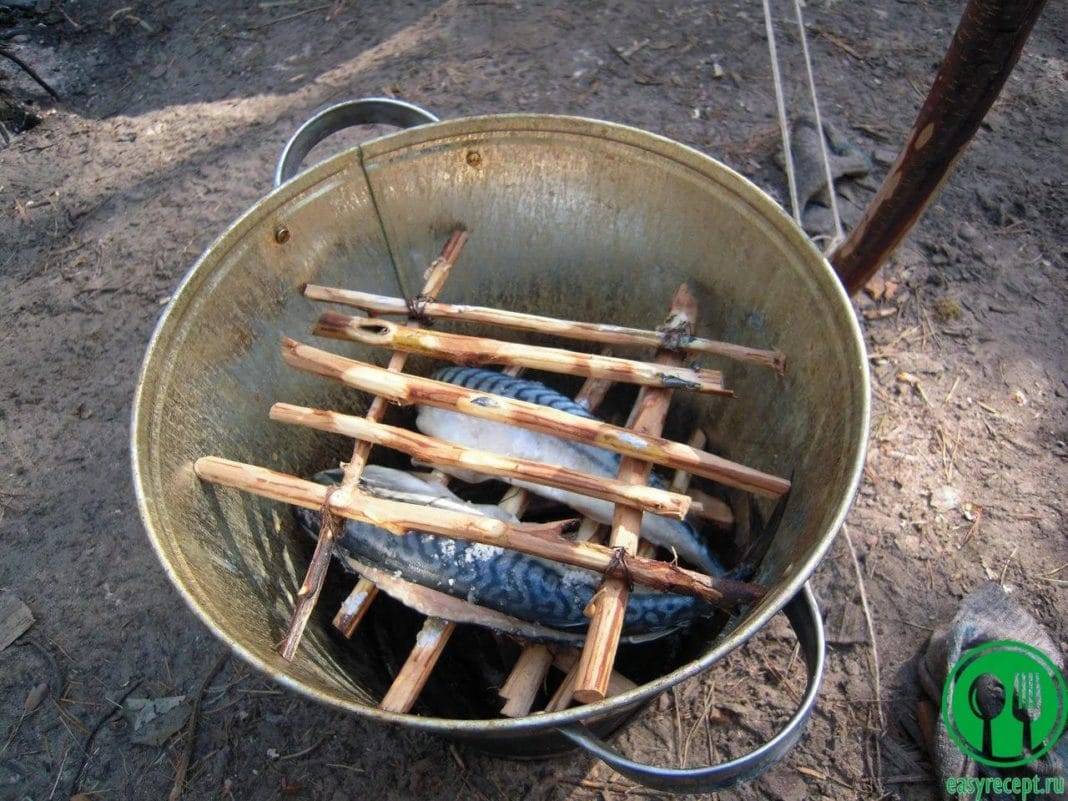

Коптильня горячего копчения из кастрюли
Если в хозяйстве завалялась ненужная кастрюля, то можно с уверенностью приступать к изготовлению коптильни своими руками. Каждый этап требует ответственного подхода, чтобы в итоге получилось качественное оборудование.
Необходимо предусмотреть тот факт, что из горячего продукта в процессе копчения будет вытекать жир. Во избежание попадания его на щепу, нужно установить поддон. С этой целью прекрасно справятся сковорода или металлическая тарелка.
Самым сложным шагом, наверное, будет установка решетки. Здесь возможны два варианта. Первый предполагает использование уже готовой решетки. Второй более хлопотный. В боковой стенке проделываются 4-5 отверстий. В них вставляются болты и притягиваются гайками. Подобные шипы являются опорами для установки решетки. Есть еще одни способ копчения — подвешивание на крючки. Длина крючка равна расстоянию от верхнего края стенки до уровня установки решетки. Она подвешивается на 5-6 крючков, при этом нужно оставить щель, чтобы крышка могла не плотно прилегать к верху кастрюли. Она будет полезной, так как дым сможет выходить наружу.
Коптильня горячего копчения из кастрюли
Коптильня для холодного копчения
В отличие от устройства для горячего копчения, изготовление холодной коптильни потребует больше сил. Принцип действия такой конструкции заключается в том, что источник дыма находится снаружи. Также потребуется обустройство дымогенератора. В отличие от корпуса, его лучше приобрести уже в готовом виде. Дымогенератор необходим для того, чтобы можно было отрегулировать температуру дыма и автоматизировать процесс его подачи, а также существенно сэкономить на материале. При самостоятельном конструировании элемента потребуется емкость для щепы, электронагреватель, система патрубков и компрессор.
Коптильня для квартиры
Изготовить коптильню для домашнего копчения в квартирных условиях вполне возможно, если сохранилась крышка от старой скороварки. Весь интерес в том, что в такой крышке есть отверстие (обратный клапан), который можно демонтировать, а на оставшийся штуцер надеть шланг. Второй конец шланга выводится в вентиляционный канал или в форточку.
В данном устройстве невозможно будет сделать решетку путем просверливания отверстий. Лучше самостоятельно изготовить решетку из металлической сетки. Ее обрезают так, чтобы диаметр был сопоставим с диаметром кастрюли.
Советы
Дополнительные рекомендации:
- Для разжигания коптилки годятся стружки веток, оставшихся от обрезки деревьев или старых дров. Приятный запах исходит от дыма от грушевых, вишневых и яблоневых деревьев.
- Крупные поленья нужны только для того, чтобы получить угли. Положите дрова в печку, и разведите огонь. После установите поддон со стружками.
- Чтобы получился густой дым, закройте задвижку на трубе, когда появятся угли. В это время начнут тлеть стружки и появляться дым.
- Для хорошего копчения соблюдайте простые правила. Крупные куски коптятся дольше, небольшие – меньше. Главное, чтобы дым постоянно шел, пока готовится птица или рыба. Досыпайте щепки в поддон, и температура будет оставаться примерно на одинаковом уровне.
- Соблюдайте меру. Долгое окуривание испортит вкусовые свойства копченых блюд. Время от времени проверяйте, готовы ли продукты.
- Чтобы ускорить копчение, проварите сало в подсоленной воде.
Копчености разнообразят ваше ежедневное и праздничное меню. Приготовьте деликатесы сами и удивите своих гостей вкусными блюдами. Ваши друзья оценят пикантный аромат и приятный вкус домашнего бекона или речной рыбы.
Создайте в своем саду уютную обстановку. Коптилка долго вам прослужит, будет правильно работать, если вы будете регулярно ее чистить и мыть. Мастера советуют делать такие камеры из долговечных материалов.
Подготовка дров и опилок
На качество продукции, приготовленных способом горячего копчения, оказывает значительное влияние качество используемых при этом дров и опилок (стружки).
Рекомендуем изучить материал о коптильне для сала своими руками на нашем сайте.
Лучшими для копчения считаются дрова и опилки, заготовленные из твердых лиственных пород дерева – ольхи, дуба, фруктовых деревьев. Нежелательно использовать березовые дрова, в которых присутствует деготь, а также дрова хвойных пород из-за наличия в них смолы, которая придает копченостям горький привкус. Ни переувлажненные, ни абсолютно сухие дрова не подходят для этих целей. Первые плохо разгораются из-за излишней влаги, вторые – быстро сгорают, почти не образовывая дыма.
Рыба горячего копчения, приготовленная за полчаса
Для придания копченостям приятного привкуса и запаха, к дровам и стружке можно добавлять немного вишневых и можжевеловых веточек. Лучше, если использовать для костра горящие угли, оставшиеся после сгорания дров – это поможет сохранить постоянную температуру нагревания опилок и образования полупрозрачного дыма для равномерного копчения продуктов.
