Как сделать из бочки коптильню холодного копчения
Из такой ёмкости получается не только коптилка горячего, но и холодного копчения.
В этих аппаратах обработка продуктов производится при температуре 20-40°С, поэтому дым вырабатывается не в бочке, а рядом с ней и поступает внутрь по дымоходу. Его длина зависит от конструкции дымогенератора.
Для повышения качества дыма и готовых изделий дымоход может оснащаться охладителем, фильтром, конденсатосборником и другими аксессуарами, поэтому такие устройства имеют более сложную конструкцию, чем предназначенные для обработки продуктов горячим дымом.
Аналогом этого аппарата является коптильня холодного копчения из холодильника.
Коптильня из бочки без дна
Эти коптильни располагаются на склоне холма или оврага, коптильный дым вырабатывается при сгорании дров в яме или небольшом очаге, располагающемся в нижней части дымохода:
- На склоне холма выкопать канаву длиной 5-10 метров сечением 15х15 см.
- В нижней части канавы выкопать яму 50х50х50см.
- Накрыть дымоход досками, шифером или листами металла, оставив ненакрытым верхний конец канавы на длину 20см.
- Из брусков изготовить решётки и закрепить их на 4 вертикальных рейках.
- Установить рейки с решётками над ненакрытым концом канавы.
- Разместить мясо или рыбу на решётках.
- Накрыть стойку с продуктами бочкой без дна.
- Развести в очаге небольшой огонь.
Коптильный аппарат из металлической бочки без дна
Коптильня из бочки и трубы
Аналогичную конструкцию можно сделать во дворе частного дома:
- Огонь разводится в небольшой кирпичной или стальной печке.
- Дым в бочку поступает по трубе Ø100-150 мм длиной 3-5метров.
- Дымоход присоединяется к бочке через отверстие в стенке на высоте 10см от дна.
Коптилка холодного копчения из бочки
Копчение с дымогенератором и вентилятором
При недостатке места и для экономии опилок для выработки дыма рядом с бочкой располагается дымогенератор. В этих устройствах дым выделяется при тлении опилок. Для улучшения тяги и повышения дымообразования в верхней части генератора устанавливается эжектор, к которому подключается компрессор.
Коптильня холодного копчения своими руками с дымогенератором
Для работы коптилки нет необходимости использовать мощный компрессор. Допускается использовать компьютерный кулер или аналогичный вытяжной или нагнетающий вентилятор:
- В дне пластиковой бутылки вырезается отверстие, диаметром, соответствующим лопастям кулера.
- Скотчем вентилятор максимально герметично приматывается к отверстию.
- В крышке сверлится отверстие, соответствующие ПВХ трубке для подачи воздуха к эжектору.
- Крышка накручивается на бутылку и в неё вставляется трубка.
- Место входа шланга в крышку обматывается клейкой лентой.
Изготовление вентилятора в домашних условиях
Коптильня из деревянной бочки
Для холодного копчения допускается использовать не только стальную бочку или из нержавейки, но и деревянную. Решётки также допускается изготовить из деревянных брусков и реек.
Есть два вида деревянных бочек:
- Из отдельных клёпок. Решётки устанавливаются на стальных прутьях аналогично металлической бочке.
- Из толстой фанеры. Решётки собираются на стойках в цельную конструкцию и опускаются в коптильню сверху, вместе с продуктами.
Есть два способа подачи дыма в деревянную бочку — через дымоход, выкопанный в земле или при помощи дымогенератора через дымоходную трубу. Для герметичности места присоединения дымоходной трубы его обмазывают глиной или тестом из муки и воды.
Чертеж коптильни из деревянной бочки
Коптилка с патроном и паяльной лампой
Для производства дыма можно использовать металлическую ёмкость небольшого размера со съёмной крышкой, желательно из толстого металла. Другое название этой ёмкости — «патрон». Он так называется из-за цилиндрической формы, как у ружейной гильзы и опилок внутри вместо пороха.
Патрон нагревается на костре или при помощи паяльной лампы. Для поступления дыма в бочку он соединяется с ней в нижней части трубой с резьбой 1/2-3/4″. Для лучшего охлаждения труба должна быть длиной не менее 1метра.
Бочка с патроном может использоваться в качестве коптилки горячего копчения. В этом случае опилки насыпаются на дно, а костёр разводится под бочкой.
Коптильный аппарат горячего копчения из металлической бочки с паяльной лампой и патроном
Принцип работы коптильни холодного копчения
Рассматривая варианты постройки коптильни своими руками важно понимать те принципы, благодаря которым происходит копчение продуктов по методу холодного копчения. В домашних условиях с минимальными затратами материалов и времени есть возможность собрать коптильни разного вида. Чаще всего собираются устройства для горячего копчения
Они считаются простыми, надежными и безотказными в работе. Однако, получаемые продукты в результате копчения часто имеют существенные недостатки, например, они имеют небольшой срок сохранности, да и риск просто сжечь мясо и рыбу в такой горячей коптильне намного выше чем в коптильне холодного копчения
Чаще всего собираются устройства для горячего копчения. Они считаются простыми, надежными и безотказными в работе. Однако, получаемые продукты в результате копчения часто имеют существенные недостатки, например, они имеют небольшой срок сохранности, да и риск просто сжечь мясо и рыбу в такой горячей коптильне намного выше чем в коптильне холодного копчения.
Другое дело коптильня холодного копчения, принципиальное различие с другими видами заключается в том, что очаг, который производит дым, находится на определенном расстоянии, проходя которое он остывает до приемлемых +25С +30С. Именно низкотемпературный режим обработки продуктов и делает этот вид кулинарной обработки самым удачным для получения копченостей домашнего приготовления.
Устройство коптильни схоже с устройством подобных сооружений в числе обязательных элементов очаг, где сжигаются дрова, камера, где и происходит процесс насыщения дымом мяса, сыра, овощей и фруктов, и дымоход, который соединяет очаг и камеру, подавая и одновременно охлаждая дым. Именно присутствием в конструкции дымохода и обусловлено снижение температуры дыма при поступлении в коптильную камеру. В целом процесс работы можно описать так:
- После загрузки мяса в камеру делается растопка печи;
- В печи разгораются дрова, выделяя дым;
- Из топки дым поступает в дымоход, имея температуру около 100 градусов;
- Пройдя по дымоходу, он остывает примерно до 35-40 градусов;
- Заполняя объем камеры, дым остывает до температуры примерно 25-27 градусов;
- В зависимости от времени года и суток процесс горения регулируется задвижками – открывающими подачу кислорода и дыма или уменьшая его.
Во время обработки дымом пропитываются продукты неоднородно, некоторые впитывают его быстро, другие требуют дольше времени из-за своих размеров. Но в отличие от горячего копчения, когда температура существенно влияет на процесс приготовления, в камере холодного копчения температурный фактор исключается полностью. Этот момент и является самым важным принципиальным отличием от других видов обработки продуктов при помощи дыма.
Отсутствие высокой температуры в камере позволяет сохранить больше питательных веществ и одновременно не позволяет резко высушить продукты. С другой стороны, естественная температура копчения не останавливает биологические процессы в том же мясе или сале, поэтому начатая процедура обработки может продлиться и 24, и 72, и даже больше часов. Собственно для того чтобы мясо хорошо провялилось необходимо как минимум 5 суток, а вот для свиного окорока эта процедура должна длиться около 14 дней. Но после этого тот же кусок мяса можно будет хранить уже около 3 недель.
Из чего можно построить?
Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.
Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров
Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха
Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.
Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.
Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.
Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.
Советы по эксплуатации
Когда в наличии есть коптильня, можно приступать к процессу приготовления блюд. Однако необходимо учесть некоторые советы. Для того чтобы копчености обладали высокими вкусовыми качествами, нужно приложить массу усилий.
Регулировать дым можно не только с помощью влажной мешковины, но и свежими ветками деревьев или кустов. Для этого подойдут смородина или вишня, которые обладают невероятным ароматом. Нельзя использовать такие породы деревьев, как сосна или сирень, а также березу. Ведь в их состав входят эфирные масла, сладкий сок и деготь, которые могут пропитать продукты, тем самым они будут непригодны к употреблению.
Слой веток, укладываемых поверх коптильни, должен составлять приблизительно 30 сантиметров. Этого хватит на трое суток. По тому, в каком состоянии находятся верхние листочки, можно определить готовность продукции.
Приступая к заготовке дров для копчения нужно знать, что лучше всего подойдут для этого такие деревья, как груша или вишня. Однако перед использованием их необходимо очистить от коры. Если копчение происходит в лесу, то в качестве дров можно использовать осину или липу. Для придания копченостям терпкого вкуса можно взять орех или дуб. Для того, чтобы закоптить рыбу, которая имеет запах ила, необходимо использовать иву или ракиту.
Нельзя использовать хвойные деревья, иначе они могут испортить всю продукцию. Также если деревья заражены какими-либо грибками, их тоже не стоит брать.
Также не стоит забывать о подготовке продуктов. Перед тем, как начать копчение, нужно чтобы мясо хорошо промариновалось. Для этого подойдет любой способ из известных в кулинарии. Маринование необходимо сделать за сутки до процесса копчения. Также мясо можно просто натереть солью и специями. Готовый продукт лучше сохранится в холодильнике.
Для приготовления рыбы необходимо намного меньше времени. Ее нужно просто хорошо выпотрошить и почистить. Затем подержать в подсоленной воде для устранения неприятного рыбного запаха. Затем замочить ее в соленом растворе, и через час она будет готова к копчению. Рыба для копчения подходит практически любая, как мелкая, так и крупная. Как правило, выбор зависит от размеров самой коптильни и наличия в ней нужных функций.
Куриное мясо немного мягче свинины, поэтому для его маринования достаточно будет четырех часов. Для маринада используется соль и сахар. Многие добавляют вино и специи. Это добавляет аромат птице. Но можно обойтись и классическим набором специй для курицы.
Для маринования сала используется раствор из соли, чеснока и разных специй. Маринование длится две недели. Это один из самых длительных процессов. Однако не стоит забывать периодически переворачивать куски, чтобы они со всех сторон были одинаково ароматными и аппетитными. Перед копчением их нужно хорошо промыть.
Также стоит знать, при каких температурах и сколько времени готовится тот или иной продукт. При использовании горячего копчения продукты копятся по-разному. Для мяса и сала температура варьируется от 100 до 150 градусов, а время копчения – это два или три часа готовки. Рыба готовится приблизительно один час при температуре 70 градусов, которая затем поднимается до 100 градусов. Курица коптится при 110 градусах примерно два часа.
Если используется холодное копчение, температура копчения достигает 30 градусов Цельсия. Именно из-за этого на процесс приготовления уходит много времени. Зато результат порадует любого. Ведь такая продукция не только получается очень вкусной, но и хранится долгое время. Например, куриные окорока коптят до четырех суток, а затем еще три недели выдерживают, подвесив в сухом помещении. Зато и хранятся они несколько месяцев.
Для копчения ветчины достаточно будет 2-3 дней, а вот сало коптят 7-10 дней, пока оно не станет золотистого цвета.
Построить коптильню для холодного копчения не составит большого труда и не займет много времени. Стоит только сделать правильный расчет и выбрать место для коптильни. И тогда можно радовать себя и своих родных вкусными копченостями, при этом не бояться отравиться некачественным покупным продуктом.
О том, как самостоятельно построить коптильню для холодного копчения, смотрите в следующем видео.
Как сделать коптилку горячего копчения с гидрозатвором?
Такая коптильня изготавливается с нуля, поэтому ее размер может быть любым, но наиболее часто такие модели компактны, что позволяет их использовать даже в городской квартире
Для нее потребуется листовая сталь любого вида, но лучше всего получается коптильня из нержавейки с гидрозатвором, при этом важно правильно выбрать толщину материала
Слишком тонкие листы существенно сократят срок эксплуатации, а слишком толстые не обеспечат нужных условий для копчения продуктов. Кроме сварки самого корпуса внутри емкости должны устанавливаться крепления для решеток, которые должны располагаться так, чтобы между уложенными на них продуктами и крышкой оставалось небольшое расстояние.
Далее изготавливается гидрозатвор, представляющий собой специальную выемку в виде канавки, расположенной в верхней части и проходящей по всему ее периметру. Крышка отличается особыми конструктивными элементами в виде приваренных бортиков, направленных вниз таким образом, чтобы при установке они входили в гидрозатвор. Дополнительно крышка снабжается небольшим дымоходом, изготовить который можно из куска металлической трубки.
В такой конструкции особенностями обладает и днище – оно съемное и, также как и крышка, снабжено приваренными бортиками, но направленными вверх обязательно с приваренными ножками.
Такая коптильня для квартиры может оказаться лучшим выбором, так как процесс копчения происходит без образования большого количества дыма, который к тому же удаляется практически очищенным.
Нередко к боковым частям привариваются ручки, что значительно расширяет географию ее применения: кроме квартиры, ее можно легко перевезти летом на дачу или взять с собой на рыбалку. Источником тепла для разогрева щепы может быть как газовая или электроплита, так и разожженный на природе небольшой костер.
Конструкция, схемы и чертежи коптилен из бочки на 200 литров
Конструкции коптилен горячего и холодного типа различны: в первом случае важно соблюсти расположение топки под главным сооружением, а во втором – провести трубу от источника дыма. Именно в этом заключается основной секрет установки самодельной коптильни из бочки на 200 л
Ниже приведены четкие чертежи обоих вариантов – стоит отталкиваться от предпочтений хозяина участка.
Для горячего копчения характерен меньший срок хранения приготовленного продукта: до недели при соблюдении температурного режима не выше 5 градусов
Выбирать способ копчения следует исходя из вкусовых предпочтений и времени приготовления. Особой популярностью пользуются мясные продукты, обработанные холодной техникой, но есть и любители горячего метода. В среднем на заготовку первого варианта блюда уходит от 2 до 14 дней, второго – от 20 минут.
Техника холодного копчения сохраняет все витамины и минералы внутри продукта, совмещая вкус и пользу
Пошаговая инструкция изготовления
Чтобы собрать всю конструкцию коптильни холодного копчения из бочки 200 литров горячего копчения своими руками, нужно понять, как она будет выглядеть. Если за основу была выбрана вертикальная бочка с местом для сбора жира и с приспособлениями для подвешивания продуктов, тогда стоит рассмотреть пошаговую инструкцию, помогающую в конструировании этого изделия.
Изготовление крышки
Если не изготовить верхнее покрытие для коптильни из бочки своими руками, которое будет надежно закрывать бочку, тогда нет смысла в этом изобретении. Благодаря крышке дым не выходит из емкости, а держится в ней, подкапчивая при этом продукты. Применить можно толстый металлический лист или сделать поверхность из досок дерева.
Чтобы крышка хорошо прилегала, потребуется на нее ставить камень, кирпич или сделать самодельные задвижки. Для этого можно использовать петли, которые нужно разместить на самой поверхности крышки. Их делают из толстой проволоки.
Устройство дымохода
Это устройство должно полностью соответствовать типу коптильни холодного копчения своими руками из бочки. Длина трубы для отвода дыма может быть от 3 м., ширина – 0.5 м., высота – 0.3 метра. Благодаря таким параметрам дым будет охлаждаться и достигать нужной температуры. Это позволит приготовить блюда с особым ароматом.
Есть методы изготовления бочки для копчения с трубой, пролегающей под землей или лежащей на ее поверхности. Для дымохода подойдет обычная труба из металла. Для подземного способа пролегания нужно сделать траншею, предварительно укрыв ее досками. Если он будет служить долгое время, тогда лучше сделать подземный проход из кирпича.
Устройство топки
Это нужное устройство для копчения. Его можно сделать отдельно от бочки, используя при этом старую кастрюлю с достаточной вместительностью или насыпать щепу на дно емкости. Также можно сделать отдельное устройство для розжига при помощи металла и сварочного материала.
Подготовка основания камеры
Рекомендуется хорошо вымыть бочку изнутри, очистить ее от загрязнений и остатков продуктов, которые в ней хранились. Отдельно подготавливать основание не нужно. Но если имеются дыры в днище, тогда их стоит заделать или заварить, чтобы дым не выходил из бочки, а поднимался к продуктам.
В нижней части бочки можно сделать дверцу, благодаря которой можно посыпать щепу. Для этого потребуется вырезать отверстие прямоугольного вида. вырезанный кусок нужно прикрепить на петли с одной стороны, а к другой — приделать задвижку для фиксирования этой дверцы.
Поддон для сбора жира
Нужно поставить поддон для сбора жира. Если этого не сделать, тогда жировые выделения будут тушить щепу и копчение не будет качественным. Эту конструкцию можно сделать самостоятельно или взять готовый противень нужной формы. Для изготовления нужно использовать лист металла с огнеупорными характеристиками. Края лучше подогнуть внутрь, чтобы стекающий жир не выливался за эти края.
Изготовление опоры
Устанавливать бочку можно на кирпичи, камни или непосредственно на топливо. Но этот метод не будет эффективным, используется достаточно редко. Можно затратить немного больше времени и соорудить прочную подставку для емкости-коптильни. Он должен быть выше топлива и быть достаточно устойчивый, чтобы выдержать тяжелую бочку.
Варианты по изготовлению отделения для поддона по сбору жира:
- На днище конструкции следует уложить 3 кирпича. На эти опоры устанавливается емкость для собирания жировых выделений.
- На высоту 15-20 см. от дна в стенке бочки требуется сделать 3 отверстия, в которые нужно вставить болты, фиксирующие гайками нужного диаметра. На эту конструкцию можно установить поддон.
- Сделать 8 отверстий. В них протянуть 4 прута тонкой трубы или арматуры. На эту решетку поставить поддон.
- К емкости для жира можно приделать отдельные ножки. Это позволит быстро вынимать поддон и освобождать от налившейся жидкости.
Приспособления для крепления продуктов
Лучше всего подвешивать продукты. Для этого нужно сделать в коптильне холодного копчения отверстия в боковых стенках недалеко от верха бочки. В них продеть требуемое количество прутов. Их может быть 2-3 в зависимости от того, какие продукты будут подвешиваться. Потребуется заранее заготовить крючки для подвешивания. Их можно сделать из толстой проволоки или взять готовые варианты.
Когда работы по изготовлению бочки для копчения были завершенные, тогда нужно переходить непосредственно к процессу изготовления продуктов копченого вида.
Преимущества коптильни, сделанной своими руками
Каждый владелец дачи или частного дома хоть раз в жизни задумывался над вопросом, как сделать коптилку своими руками. Производители предлагают большой выбор готовых конструкций, обладающих дополнительными функциями. Такие коптилки стоят недёшево, тогда как сделать коптилку из бочки или других подручных материалов можно без дополнительных вложений капитала.
Бочка, это идеальная ёмкость для обустройства коптильни на территории дачного участкаИсточник cdn.instructables.com
Для изготовления конструкции не нужно много времени. Изготовление коптильни может занять от часа до одного дня.
Все самодельные устройства простые в использовании, и не нужно прилагать особых усилий для приготовления продуктов.
Если использовать качественные материалы, и следовать инструкциям, то коптилка послужит своим хозяевам длительное время.
Все конструкции очень простые, их можно изготовить из самых простых материалов.
Прежде, чем приступать к работе, стоит тщательно изучить инструкцию, как сделать коптильню, и выполнять все правила безопасности во время монтажа и эксплуатации конструкции.
Коптильный шкафИсточник u8.filesonload.ru
Вариант №2. Изготовление конструкции с использованием сварки
Бочка, которая будет использоваться для изготовления коптильни, должна быть чистой внутри и снаружи. Желательно, чтобы она была не от химических веществ. В случае загрязнения ее следует хорошо промыть и обжечь огнем.
- Отрезать верхнюю часть бочки (если она запаяна). Делают это при помощи болгарки. Крышка впоследствии может использоваться в качестве поддона камеры копчения.
Подготовка бочки к изготовлению коптильни
- Внизу бочки будет находиться топка, поэтому там следует вырезать дверцу и выход дымохода. Размер дверцы должен быть 20 х 30 см. Срезанную часть соединяют с бочкой при помощи петель. Получается дверца для загрузки дров.
- Дно делают перфорированным, оно используется в качестве поддувала и отсека для изъятия остатков горения. Зрительно делим бочку на три части и на высоте 1/3 крепим дно из прочного железа толщиной 0,4 см.
Дверца для топки
- В бочке вырезают проем для дымохода, который будет соответствовать диаметру фитинга.
- Труба фиксируется к бочке, ее высота не должна быть очень большой. В противном случае тяга увеличится, что приведет к чрезмерному выделению жира в продукте.
- К коптильне присоединяют ножки. Они создают воздушное пространство между бочкой и землей, что способствует горению.
- Топку необязательно делать в самой бочке. Ее можно соорудить из кирпичной кладки в любом месте дачного участка. Дном коптильни станет само дно бочки, а пространство конструкции увеличится.
- Переднюю часть топки отделывают кирпичом частично, через отверстие подкладывают дрова. Для отвода дыма понадобится пространство в задней стороне топки.
Изготовление трубы-дымохода для коптильни
- Крышку бочки используют в качестве поддона для сбора жира. Его диаметр обычно не превышает диаметра коптильни. Чтобы установить поддон следует крестообразно приварить арматуру на высоте 16–20 см от дна коптильни. Туда вставляют поддон.
- Вверху бочки делают основы для решетки. Используют арматуру по форме петелек, расположенных с четырех сторон коптильни. Петли не должны препятствовать изъятию поддона. Ширина между решетками 15–18 см.

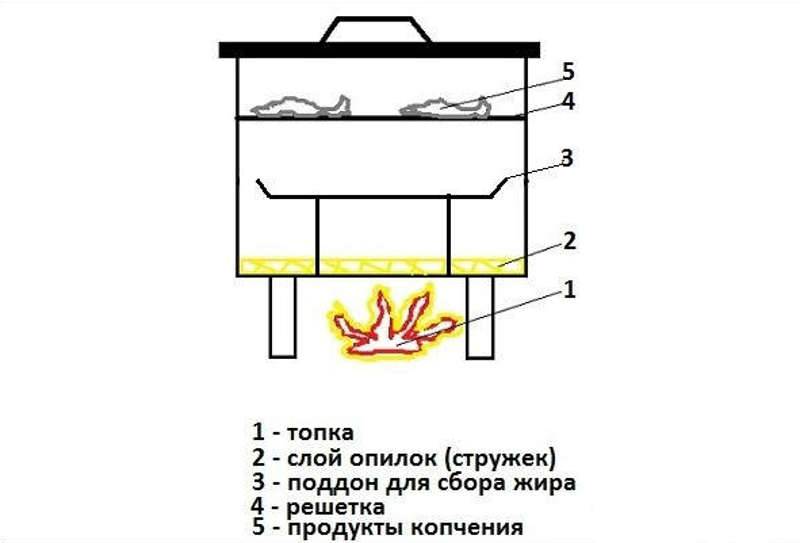

Схема: варианты обустройства коптильни
- Решетка выполняется из проволоки, которая крепится на основе. Чтобы идеально изогнуть жесткую проволоку для решетки, следует замотать ее по окружности коптильни. Концы уменьшить на 4–5 см. Ширина прутьев составляет в среднем 2,5 см.
- Изготавливаем крышку из дерева с перфорацией. Можно заменить джутовым мешком.
Совет. Приделайте к поддону небольшую ручку, так проще будет его вытаскивать.
Выбор основы и ее подготовка
Стандартная металлическая бочка на 100 или 200 л, как для изготовления кораблика, — отличное решение под основу для коптилки. Этот вариант легко оборудовать необходимыми элементами, чтобы на выходе получить изделие для холодной или горячей коптильни.
Но как подготовить к дальнейшему использованию выбранную основу? Первым делом потребуется произвести обжиг материала с внутренней части, так как необходимо обязательно ликвидировать все возможные вредные вещества.
Если же ранее в таре хранились горячие вещества или масло, то потребуется тщательно промыть емкость и хорошо ее вытереть. Только после этого бак обжигается на костре. Такой прием позволит устранить остатки вещества и неприятный запах.
Далее тара чистится во второй раз, чтобы убрать:
- частички сажи;
- копоть;
- неприятные запахи.
Заключительный этап подготовки основы под коптилку — мойка. Емкость нужно тщательно очистить, и наиболее основательно провести процедуру поможет гидродинамическая мини-мойка.
Только после проведения всех подготовительных этапов можно использовать 200 литровую тару для копчения мяса, сала, рыбы и прочих продуктов.
