Колонки своими руками из автомобильных динамиков

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Проектирование АС

Перед тем, как приступить к изготовлению АС, нужно подготовить проект колонок. Сначала необходимо правильно выбрать форму. Лучше остановиться на более простом классическом прямоугольном исполнении или кубическом, если планируется сделать сабвуфер.

Важно! Если колонка будет низкочастотная, нужно максимально точно вычислить ее объем, а также форму и положение фазоинвертора. В противном случае басы будут некачественными, а значит, эффекта от самодельного сабвуфера не будет.. После выбора формы нужно определиться с габаритами

Если внутри конструкции будет несколько динамиков, устройство должно быть высоким. Можно сделать колонку узкой, внутреннего объема хватит для обеспечения качественного звука. Рассчитывать объем следует достаточно приблизительно, отталкиваясь от диаметра и мощности низкочастотного динамика, если он присутствует в колонке. Точность в данном случае не имеет смысла, так как отклонения звуковой амплитуды от идеальной прямой линии услышать не может практически никто

После выбора формы нужно определиться с габаритами. Если внутри конструкции будет несколько динамиков, устройство должно быть высоким. Можно сделать колонку узкой, внутреннего объема хватит для обеспечения качественного звука. Рассчитывать объем следует достаточно приблизительно, отталкиваясь от диаметра и мощности низкочастотного динамика, если он присутствует в колонке. Точность в данном случае не имеет смысла, так как отклонения звуковой амплитуды от идеальной прямой линии услышать не может практически никто.

Следующий шаг – это подбор материала. Для корпуса лучше купить МДФ, но можно и другой материал, если он будет достаточно жестким, чтобы стенки не деформировались от вибрации динамиков, а также легким и иметь подходящую цену. Например, можно использовать многослойную фанеру, легко поддающуюся обработке. После сборки ее можно задекорировать шпоном. Недостаток данного материала – слабая твердость, поэтому внутрь потребуется установить ребра жесткости. Также можно использовать ГВЛ или ЦСП. Они имеют высокие звукоизолирующие свойства, что позволит сэкономить на материале для внутренней отделки, но при этом сложны в обработке и достаточно тяжелы.

Рекомендации

Расположите колонки в месте, где они звучат наилучшим образом.

Не эксплуатируйте колонки и ПК в сыром, грязном помещении, рядом с источником кислотных паров. Это вызовет их преждевременную порчу.

Не превышайте громкость звука выше рекомендуемой. Чтобы исключить перегрузку усилителя (и его частые выключения по перегреву), используйте в схеме согласующие элементы. Динамик не должен «хрипеть», выдавать искажение («подчёркивать» высокие частоты и занижать уровень низких).

Если колонка питается от USB-порта, перегрузка модуля, выдающего 5 В, из-за «просадки» напряжения может привести к выходу его из строя. Не перегружайте ноутбук. Это же относится к смартфонным и планшетным зарядкам.

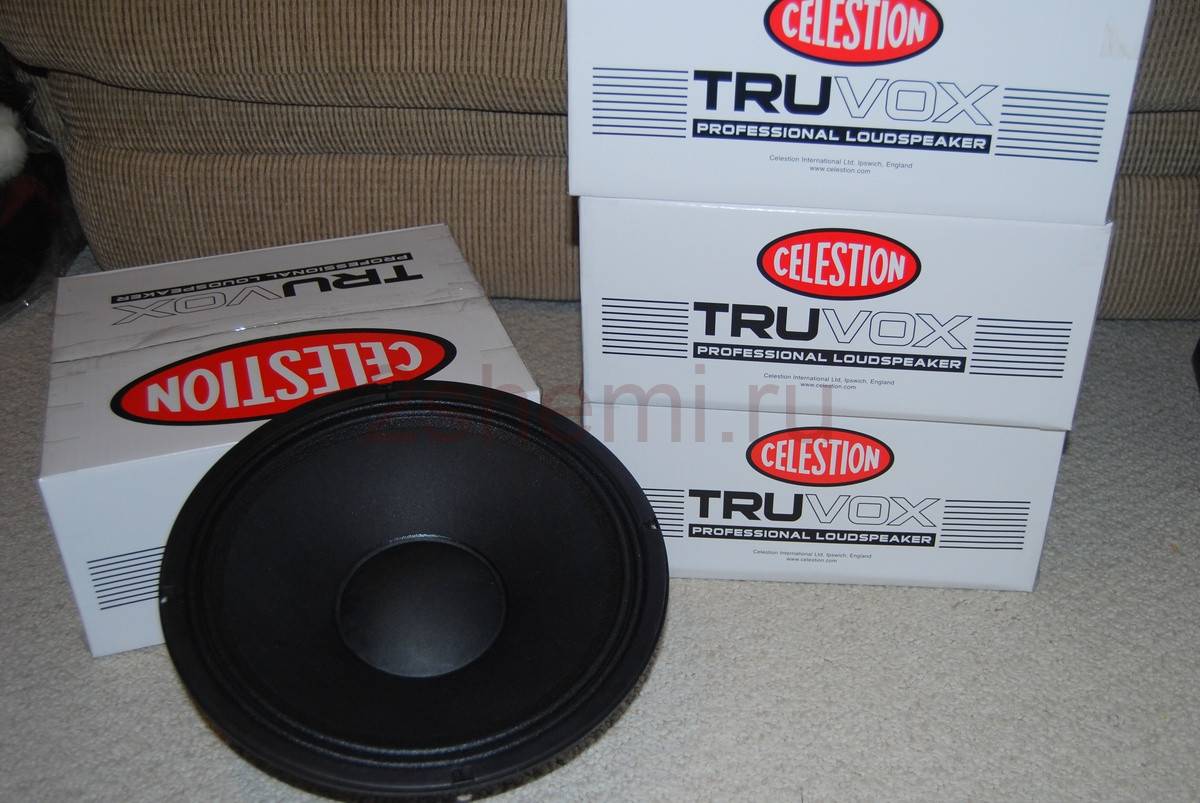

Мастер-класс по изготовлению колонок смотрите далее.

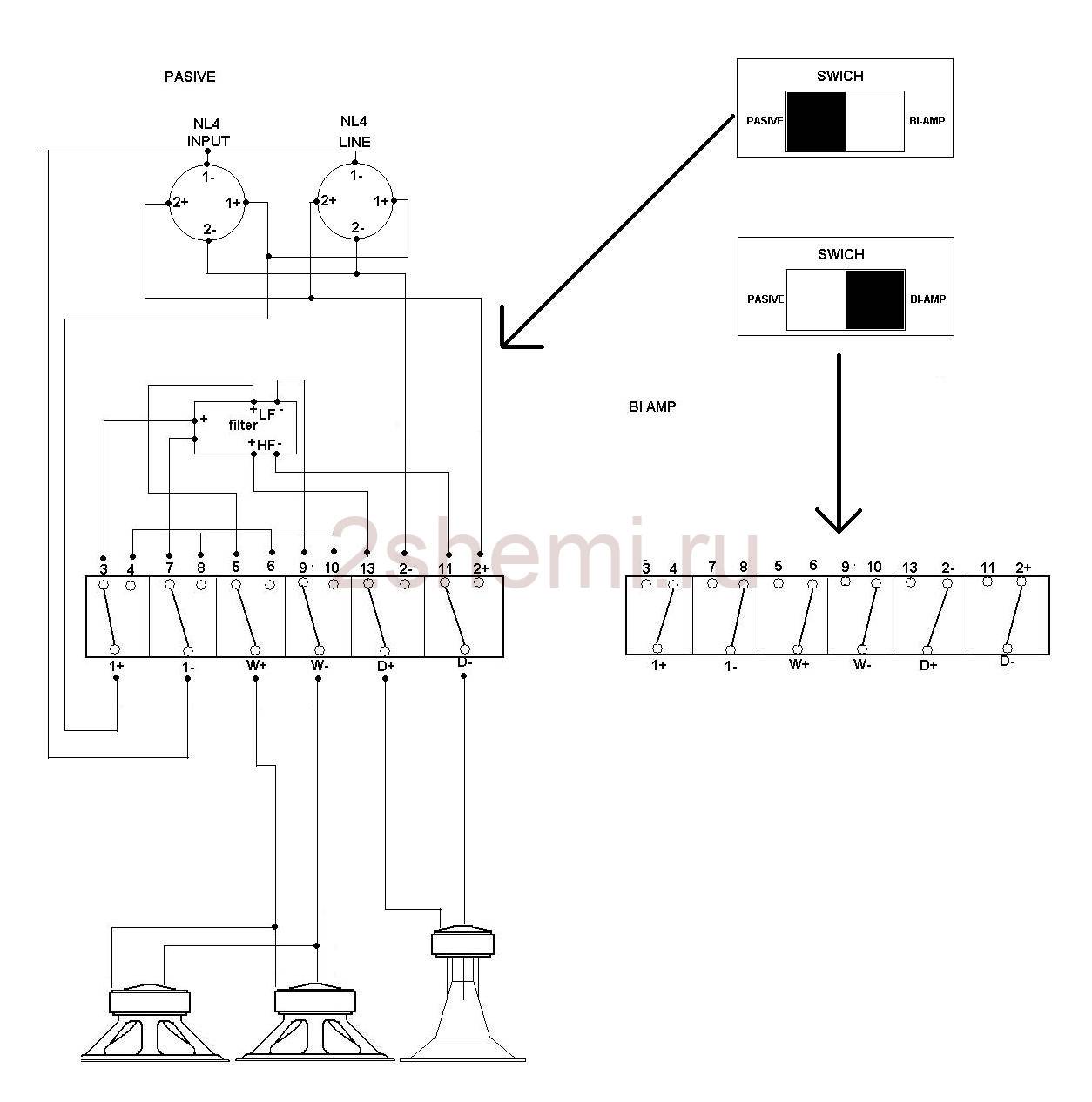

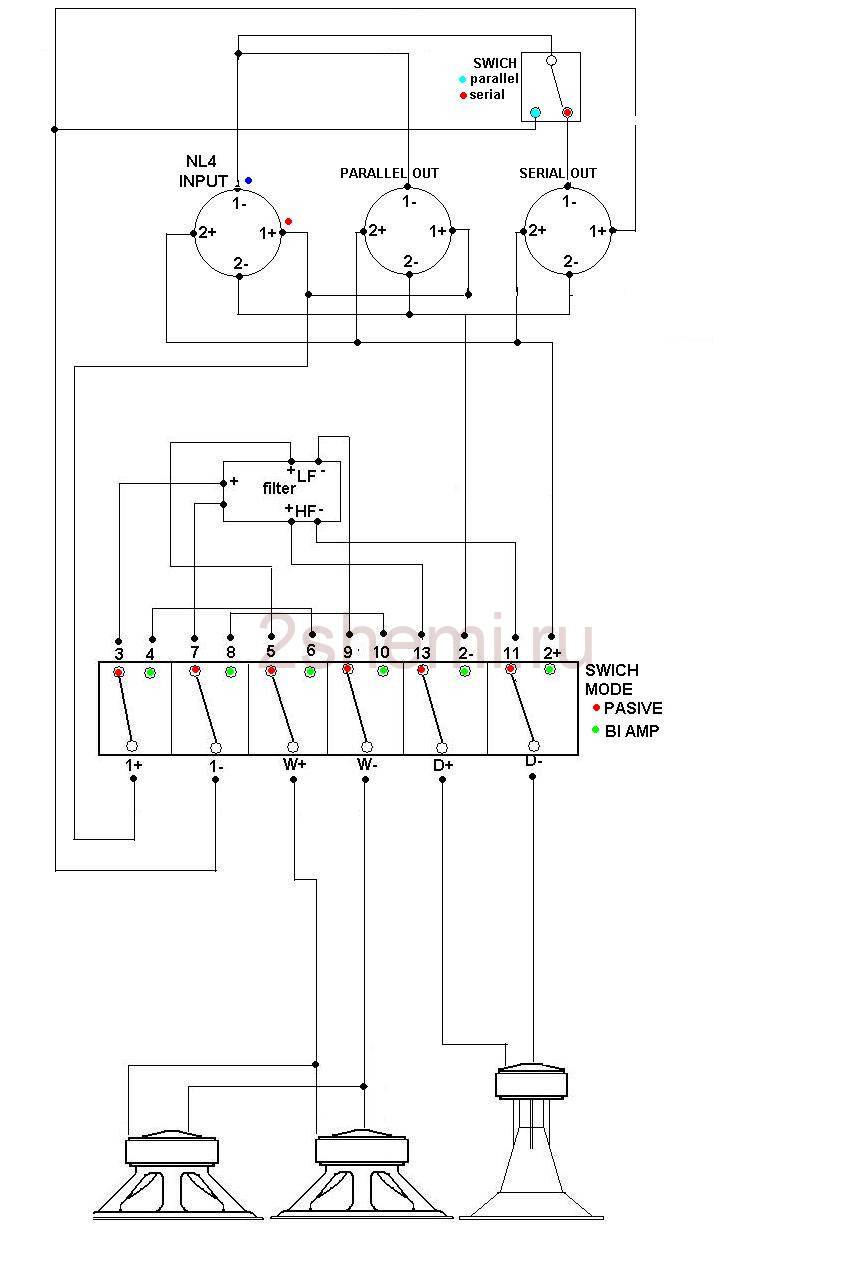

Схема кроссоверов АС

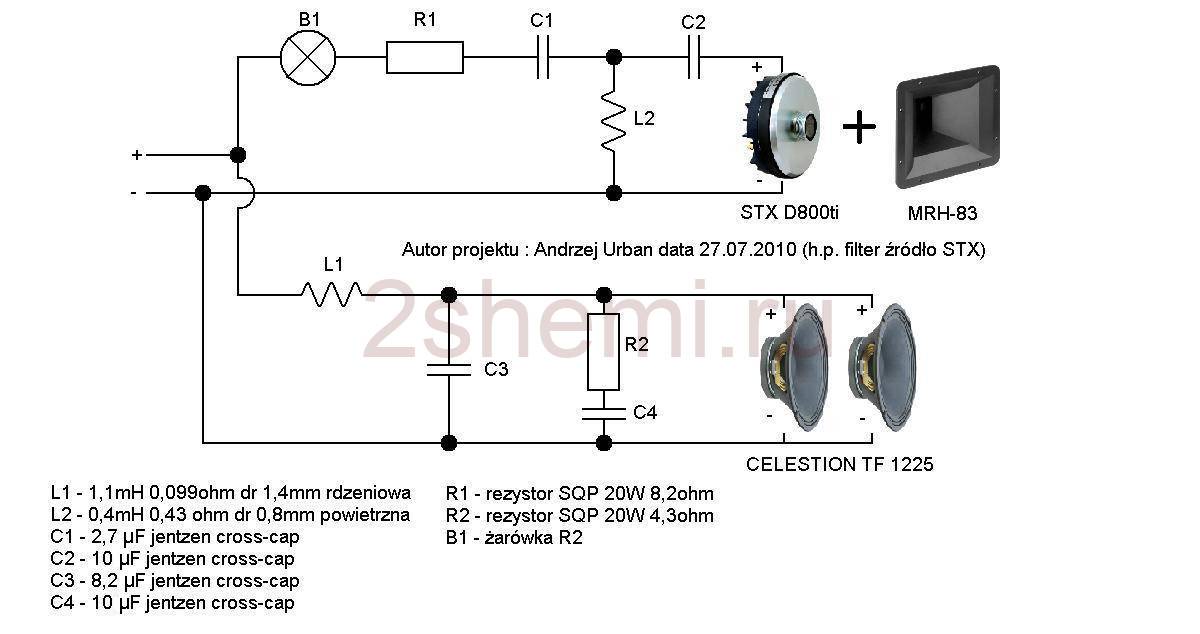

Кроссоверы сделаны на основе измерений, вот схема.

Собираем все вместе — вставляем звукоизоляцию, кроссоверы, кабели и т. д. Надеваем прокладки для громкоговорителей, ручек и входа кабеля. Устанавливаем динамики (тут на шестигранные винты с гайками).

Туннели BR (бассрефлектора) из трубы ПВХ, у них закругляют выходы, чтобы они не гудели проветрите, затем покрасьте в черный цвет баллончиком, затем вдавите в паз решетку черного цвета (желательно с порошковым покрытием), приклейте полоски черного войлока на опоры решетки, чтобы они не гудели и на этом сборка окончена.

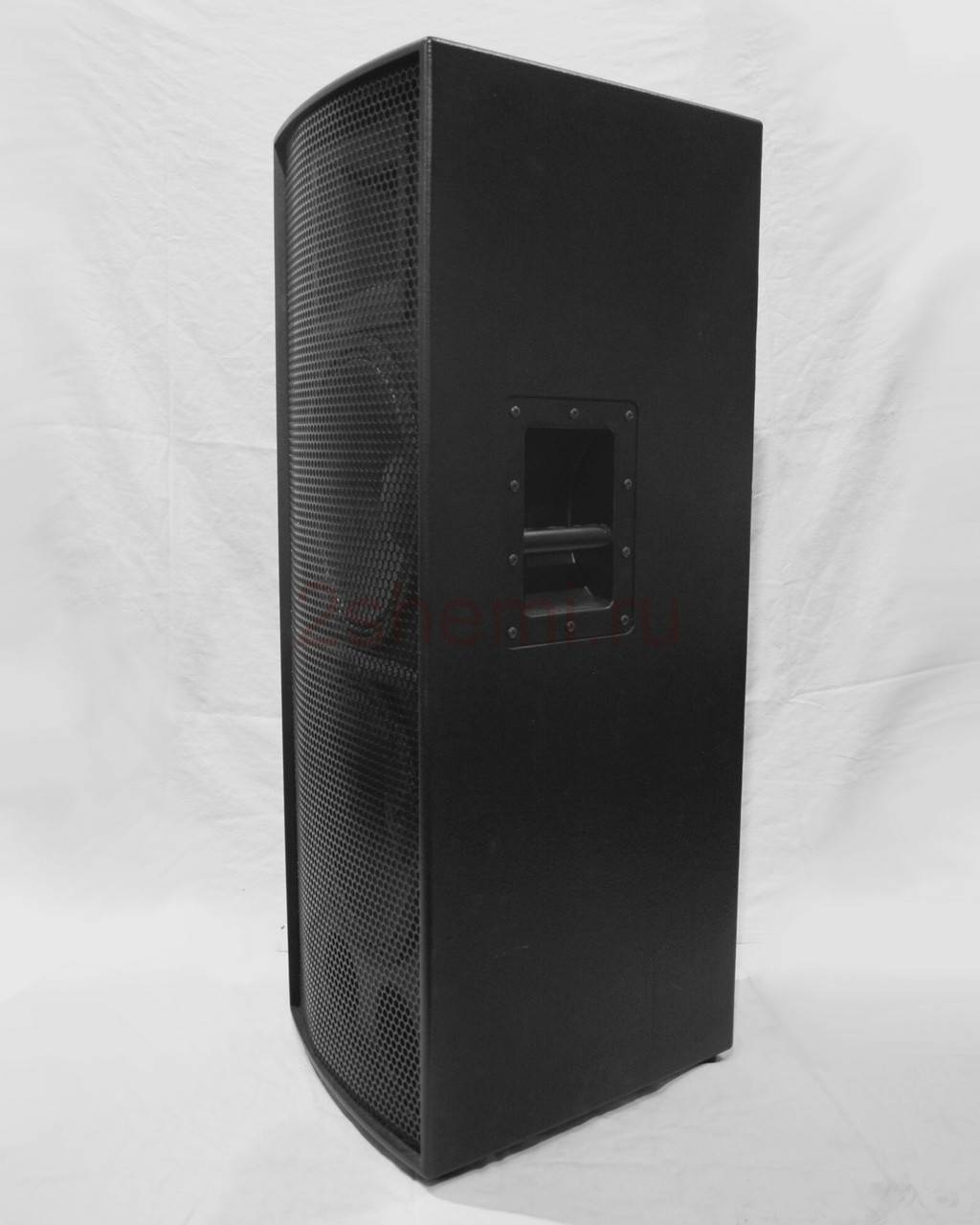

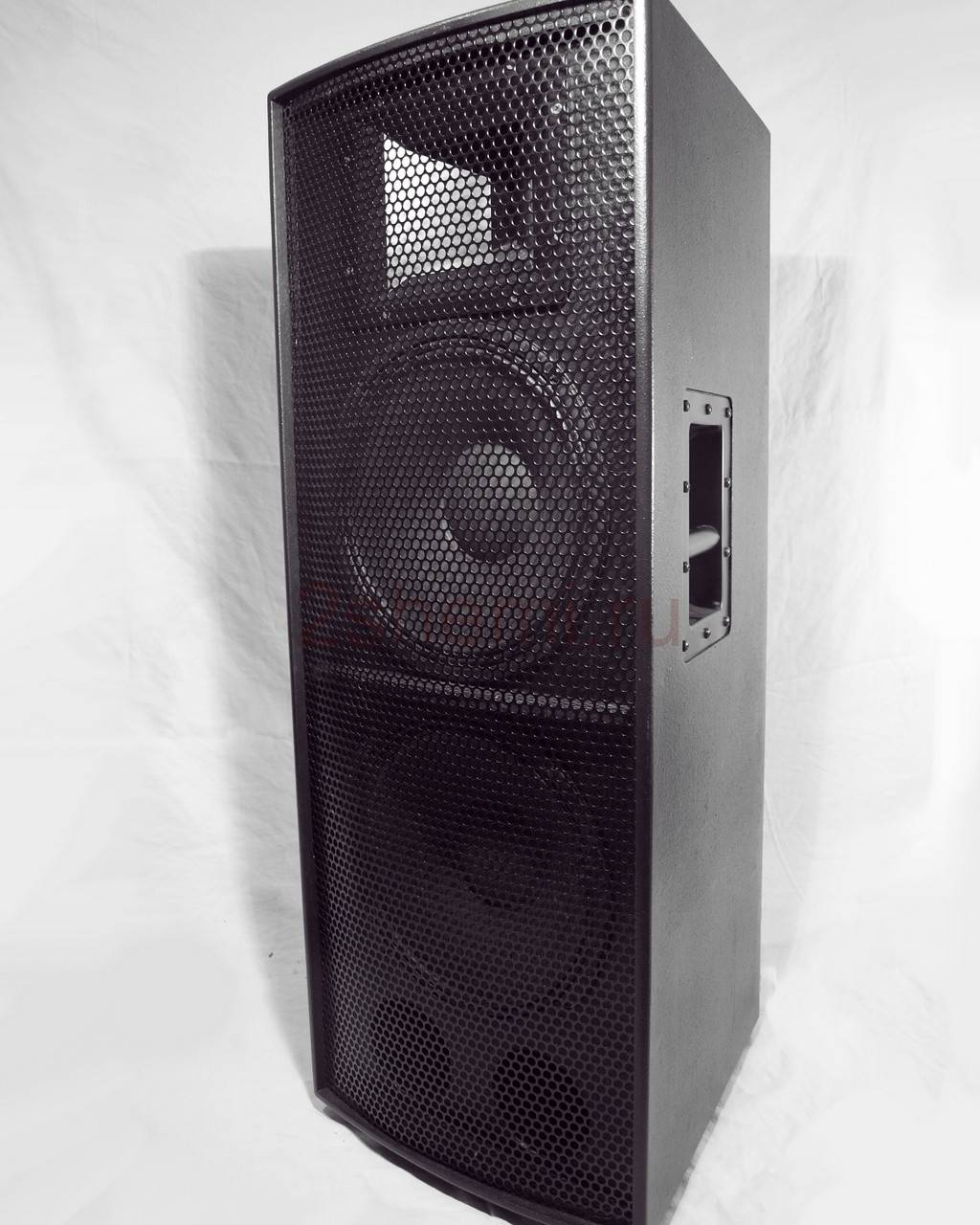

В результате динамики звучат очень хорошо. Прошла боевая проверка на свадьбе, и все очень их хвалили за звук и возможности, никто даже не верил что эти АС не магазинные!

Размер

Они все отличаются размерами, что очень важно в плане акустического оформления. Не стоит выбирать динамики, имеющие размер меньше 16 см

В противном случае не удастся добиться приемлемого качества звука на низко и среднечастотных диапазонах. Применительно к высокочастотным этой рекомендации не стоит следовать.

Внимание! Для того чтобы звук на низких частотах приобрел глубину басов, требуются динамики, имеющие значительные размеры. Если вы не собираетесь использовать сабвуфер, то желательно придерживаться того, чтобы фронтальная акустика соотносилась с размером 16–17 см

Наличие же сабвуфера способно снизить допустимые параметры до 13 см без потери качества звучания

Если вы не собираетесь использовать сабвуфер, то желательно придерживаться того, чтобы фронтальная акустика соотносилась с размером 16–17 см. Наличие же сабвуфера способно снизить допустимые параметры до 13 см без потери качества звучания.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева

Однако важно отметить, что он боится повышенной влажности

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Как сделать автозвук

Создание хорошей и качественной системы требует не только больших затрат, но и специальных навыков, знаний и умений. Следует понимать, что в каждом салоне автомобиля акустика имеет определённые особенности. Распространение звука затрудняется наличием множества поглощающих поверхностей. Решить проблему можно с помощью профессионалов, которые настроят звук в машине. А можно сделать самостоятельно, но это намного сложнее.

Качественная акустика в автомобиле

Идеальное звучание

Чтобы звук в автомобиле был хорошим, прежде всего следует правильно установить всю аппаратуру и соблюсти все инструкции. Это касается даже обычной автомобильной антенны

При желании расширить возможности имеющейся аудиосистемы, важно не перестараться. Ведь концертный зал в машине совершенно ни к чему, особенно если водитель предпочитает традиционную популярную музыку

Для этого достаточно того, чтобы автозвук мог подчеркнуть глубину определённой звуковой сцены.

Разновидности аудиосистемы для автомобиля

Акустическую систему в автомобиле можно создать двумя способами:

  • Подбираются отдельные компоненты, а в дальнейшем выполняется монтаж и настройка. Этот вариант не только дорогой, но и сложный. К тому же потребуется большой опыт, чтобы автоакустика получилась действительно качественной.
  • Создание системы из проверенных компонентов, которые всегда вам доступны. Результат напрямую зависит от размера имеющихся денежных средств, а в процессе выполнения работ вы сможете набраться опыта, и в дальнейшем корректировать автозвук, и довести его до совершенного уровня. В результате даже простая автомобильная антенна позволит получать наслаждение от звучания музыки с любых радиоволн.

Установка акустики своими руками

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

  • Динамики — 15000 руб
  • Трансформаторы — 2×800 руб
  • Силовой провод — 200 руб
  • 2 радиатора — 2×200 руб
  • Остальные электродетали — 1000 руб
  • ДСП (с распилом) — 1000 руб
  • Синтепон — 400 руб
  • Клей — 200 руб
  • Герметик — 100 руб
  • Шпатлевка — 100 руб
  • Пленка (под дерево) — 300 руб
  • Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!

Конструкция и детали.

В данной АС сигнал к высокочастотному динамику подаётся через токоведущие штанги, которыми он крепится к низкочастотному динамику. Штанги изготовлены из медной проволоки ПЭВ-2 диаметром 1,5мм. Длина каждой заготовки 65мм. В месте соединения с токоведущими лепестками, штанга зачищена от лака и залужена.

Для того чтобы не произошло замыкание сигнала на корпус динамиков, используются изолирующие втулки и шайбы.

Узел крепления штанги к ВЧ головке.

Узел крепления штанги и кронштейна к НЧ головке.

На картинке изображён крепёж и детали, используемые при сборке АС.

Катушка фильтра намотана медным изолированным проводом ПЭЛ-2 диаметром 1мм. на бобышке от самоклеящейся ленты (скотча) и имеет 95 витков, намотанных в четыре слоя. Слои при намотке крепились клеем БФ-4.

Конденсатор и катушка крепятся к кронштейну, который, в свою очередь, крепится к динамикам.

Кронштейн изготовлен из стальной полоски шириной 8мм, сечением 1мм по этому чертежу. Пунктирной линией обозначены места гибки.

Вот так выглядит узел динамиков в сборе. Центровка низкочастотного динамика в пазу резинового уплотнителя осуществляется двумя изолирующими и двумя стальным втулками диаметром 8мм.

В качестве стопорных элементов при сборке АС были применены пружинные шайбы (гровер). Вместо них можно использовать любую нитро краску или клей БФ.

Установка колонок в авто

Необходимо пару слов сказать о технологии установки динамиков в автомобиле. В переднюю полку машины рекомендуется устанавливать высоко и среднечастотные колонки. Тогда как в заднюю полку монтируются динамики, отвечающие за воспроизведение низких частот.

Если вы планируете модернизировать вашу акустическую систему в автомобиле, можем порекомендовать вам приобрести сабвуфер в багажник. Такой динамик генерирует качественный бас и значительно улучшает качество звука, но при этом следует помнить о том, что сабвуфер занимает много места и требует использования усилителя.

Стоимость качественной акустики

Заключение

Выбирая колонки необходимо обратить внимание на их технические характеристики и компанию производителя. Правильно подобрав акустическую систему в машину, вы сможете улучшить качество звучания музыки в вашем автомобиле

Каждый автовладелец стремится к тому, чтобы автозвук в его машине был идеальным. И многие готовы потратить на это немало средств. А всё потому, что качественный автозвук стоит довольно дорого.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы акустической системы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа

Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие

Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

4-х полосная АС на автодинамиках Focal и Rockford


Приветствую всех! Хочу поделиться фотографиями своего проекта, который я закончил полгода назад. Проект – Колонки, построенные на базе автомобильных динамиков, для прослушивания (в основном) электронной музыки (dubstep, trance), с низкими и мощными низами. Задался я этим проектом с целью научиться строить короб (подбирать правильное оформление к ГД, объем, количество звукопоглотителя внутри и настройку фазоинвертора). Так сказать, занялся самообучающей практикой, ведь сложно научиться делать что-либо, не пробуя этого сделать самолично. Речь не в коем случае не идет о hi–fi или hi–and. Целью было построить колонки для прослушивания mp3 и lossless с компьютера. Автомобильные динамики я выбрал по трем причинам: дешевизна, доступность, ну и наконец, они просто красивые. Итак загоревшись идеей и начитавшись форумов (как профессиональных так и дилетантских, я начал пилить. Для начала раздобыл динамики, как вы уже поняли, речь идет о 4х полосах. Нереально для новичка! Но учитывая что не о каком сведении речи и быть не может, то нормально. С паяльником я не дружу (это будет следующий шаг в самообучении), так что буду использовать кроссоверы из комплекта, а нижнее звено отделать от трех верхних активным делением на слух, ведь измерительной аппаратуры тоже нету. Динамики неплохих фирм (для автозвука) Focal и Rockfordfosgate. Корпус выполнен в виде усеченной пирамиды и имеет размеры (ВхШхГ): 1320хснизу-366/сверху-166х460 см. Порт ФИ длинной 26 см и диаметром 75 мм настроен на частоту 32 Гц. Чистый объем НЧ бокса 59 л.

Считаем, чертим, пилим. Все это я делал в домашних условиях. Приобрел фрезер аж за 1000 рублей:

Передняя стенка будет состоять из бутерброда, фанера+дсп.

Моей ошибкой было то, что я взял шпонированное дсп – потом очень трудно его выравнивать, пришлось в итоге все шпатлевать и затирать…

Сразу же вырезаем защитные решетки из фанеры 8 мм и примеряем:

Бокс среднечастотника оклеиваю и полностью заполняю звукопоглотителем:

Далее долгое и нудное шпаклевание и зашкуривание перед покраской:

Конечный результат меня очень порадовал:

Решил, что на шипы ставить смысла мало, да к тому же тяжесть то какая поставил вот на такие шарики:

В конце концов получилась вот такая вот поверхность! Не идеально, но приемлемо. Хотя что уж там – почти идеально )).

Ну и конечный результат:

Всем спасибо за уделенное время! Колонки я строил исключительно для себя и работой более чем доволен =). Слушаю “Нигеров” и “Dubstep” и души нечаю. Очень редко прибавляю больше половины громкости, иначе вся квартира ходит ходуном (потом хожу дверки шкафов закрываю. Свой сабвуфер (на одном из фото видно) сразу же продал, его присутствие больше не к чему.

Автор проекта: Zelgetis
