Какой тёплый пол лучше под плитку

Ламинат

К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.

Теплый пол под ламинат

Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется

Чаще всего ламинат все же укладывается на ИК пленочный пол.

Ошибки при укладке

Производить самостоятельные работы по укладке тёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам  всей системе.

Чтобы избежать их, необходимо придерживаться следующих рекомендаций.

  1. Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
  2. Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
  3. Запрещено включать систему, пока полностью не высохнет бетон.
  4. Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
  5. Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
  6. При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
  7. Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
  8. Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
  9. Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
  10. Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
  11. Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:

  1. Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
  2. Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
  3. Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
  4. Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.

С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.

Наиболее целесообразна, установить в бане — пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.

Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

Водяной теплый пол

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.


Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.


Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.


Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Рейтинг 2021 лучших электрических теплых полов под плитку

Есть несколько хороших вариантов, которые пользуются спросом и рекомендованы специалистами. Все они прошли проверку в реальных условиях и доказали свою эффективность:

Теплолюкс PROFIMAT – это нагревающие маты, представляющие собой двужильный экранированный кабель на полимерной сетке. За счет терморегулятора можно настраивать систему по своему усмотрению. Благодаря многопроволочной конструкции риск излома сведен к минимуму. Электромагнитное излучение практически отсутствует, так как используется оболочка из алюмолавсановой ленты. Эффективность высокая благодаря двужильному кабелю, при этом энергопотребление умеренное. Нужно отметить и то, что если приобретать готовый комплект для помещения площадью не более 15 квадратов, то изготовитель дает на него пожизненную гарантию.
Devi – нагревательный кабель, который производят в Дании. Он может иметь поливинилхлоридную или тефлоновую оболочку, есть как одножильные, так и двужильные варианты. В зависимости от нужной мощности подбирают оптимальный шаг укладки. За счет хороших обогревающих показателей кабель может быть использован и в качестве основного отопления. Он начинает обогревать помещение уже через 15 минут после включения. Для обеспечения максимальной эффективности обязательно использование термостата, он приобретается отдельно.
Wirt – нагревательные маты, которые производят в Беларуси по немецким технологиям. Свидетельством высокого качества является гарантия производителя сроком на 15 лет. Основным элементом является двужильный кабель, закрепленный на стекловолоконном основании прошивным способом

В комплекте идет терморегулятор, что также немаловажно.
LAVITA – термопленка, производимая в Южной Корее, которая может иметь ширину 50 или 100 см. Полосы карбона заламинированы техническим полиэстером с обеих сторон

Элементы соединены медными шинами с контактами из серебряной пасты, подобная конструкция обеспечивает полную водронепроницаемость. Такие инфракрасные полы имеют срок службы до 50 лет и хорошо противостоят нагрузкам. Расход электроэнергии также небольшой, что важно при частом использовании системы обогрева.
Warmstad – нагревательные маты, состоящие из двужильного кабеля диаметром 4 мм и прочной полимерной основы. Два проводника с разнонаправленными токами практически полностью гасят электромагнитное излучение. Площадь матов варьируется от 0,65 до 14 квадратов, что позволяет подобрать оптимальный вариант для любой комнаты. Класть модули можно в плиточный клей, при доступной цене они имеют гарантию 15 лет, поэтому надежны и долговечны.
Кабель нагревательный Теплолюкс TROPIX имеет две жилы и разное сечение в зависимости от требуемой мощности. Электромагнитное излучение гасится алюмолавсановой лентой. После заливки в стяжку система работает как минимум 50 лет, поэтому можно не беспокоиться за ее надежность. Термостат приобретают отдельно, подойдет любой тип устройства.

Электрический теплый пол под плитку

Теплый пол на электрике состоит из следующих слоев:

Кабель под плитку

  • Экранирующей подложки-диэлектрика, препятствующей не только утечкам тепла, но и возможному «пробою» на плиту перекрытия, которую пронизывает армирующий каркас из металлических прутьев.
  • Рабочей зоны – стяжки, в которую вмурован шнур или панели на основе нагревательного мата рулонного типа.
  • Слоя отделки, которую наклеивают прямо на рабочую зону.

Использование в качестве отделочного материала кафельной плитки наделяет «электрический» теплый пол следующими положительными свойствами:

  • Относительно скромными габаритами. Причем кабельный теплый пол под плитку по глубине тоньше «водяного» аналога в два раза, а панельный пол – в двадцать раз!  Ведь глубина кабельного пола, с учетом отделки и подложки, не может быть больше 50-60 миллиметров, а толщина рабочей области панельного или рулонного пола, собранного из термоматов равна 3-5 миллиметрам. В итоге, «электрический» теплый пол бережет жилое пространство дома.
  • Высокой прочностью. Панельный пол собирают из рулонов или матов, состоящих из кабеля, наклеенного на армирующую сетку. То есть, панель электрического пола усиливает прочность верхних слоев перекрытия, за счет дополнительного армирования. Да и сцепление кафельной плитки с армирующей сеткой будет намного выше, чем с обычным бетоном рабочей зоны — стяжки
  • Доступностью – такой пол можно собрать где угодно, не спрашивая позволения ни у коммунальщиков, ни у энергетиков. Поэтому монтажные работы по обустройству «электрического» пола обойдутся вам дешевле строительства «водяного» аналога, за счет исключения этапа «согласования с инстанциями».

К негативным сторонам «электрического» пола можно отнести безопасность – риск короткого замыкания есть всегда. Правда он «лечится» интеграцией в сеть УЗО – устройства защитного отключения. А еще один недостаток – толщину сэндвича теплого пола на кабельном нагревателе – можно нивелировать за счет перехода на рулонный или термоматный контур, высотой 0,5 сантиметра.

Какой лучше?

Рынок предлагает огромное количество нагревательных систем, а потому покупателю непросто сделать выбор. Облегчить этот процесс поможет рейтинг электросистем, основанный на отзывах покупателей и мнении экспертов.

Итак, если говорить о кабельных полах, то хорошие отзывы имеет британский бренд Energy. Система имеет приятное соотношение цены и качества. При ценовой доступности материал имеет неплохой функционал, характеризуется простотой монтажа.

Отечественный аналог – «Теплолюкс». В основе системы – двужильный кабель длиной 28 м (достаточно для обогрева площади 2,8 кв м). Достоинством является высокая мощность пола, что оборачивается, в свою очередь, повышением энергозатрат. Неплохой вариант, если нет возможности приобрести более дорогой бренд.

Лидером среди кабельных систем средней ценовой категории является польский производитель Devi. Продукция бренда имеет в основе самонагревающийся двужильный кабель. Система подходит для монтажа как в помещении, так и на улице.

Если говорить о более эффективных инфракрасных системах, то внимания заслуживают полы от корейского производителя Caleo. Система характеризуется абсолютной саморегуляцией, что позволяет снижать энергопотребление в 5-6 раз после того, как достигается нужный температурный режим. Среди преимуществ – простота монтажа, во многом благодаря подробной инструкции и наличию в комплектах диска с детальным описанием процесса.

Отечественный также выпускает инфракрасный пол в линейке «Национальный комфорт». Это бюджетная модель с длительным сроком эксплуатации. При напряжении 220 Вт мощность модели составляет 150 Вт.

Лидером среди стержневых полов является продукция израильского бренда Electrolux. Это идеальный вариант под кафель – на площадь в 4 кв. м мощность двужильного кабеля составит до 600 Вт/кв м. Стоимость в среднем (на указанную площадь) – в пределах 8 000 рублей. Благодаря использованию в системе кабелей на основе арамидной нити достигается высокая механическая и термическая прочность пола.

Не пропустите: Напольные ковры. Чистка и уход.

При выборе теплого пола следует учитывать еще 2 фактора:

  • Расход электроэнергии;
  • Время нагрева.

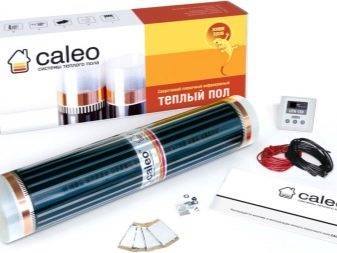

ИК пленка

Инфракрасную пленку мы советуем взять как теплый пол под ламинат. Какой лучше для вас, вы сможете сделать вывод, исходя из нашего рейтинга. Главное же преимущество пленки в ее небольшой температуре нагрева (около 50–60 С) и минимальной толщине, благодаря чему ее можно класть и под ламинат и даже под ковролин. В среднем толщина пленки составляет около 3 мм.

Однако у пленки есть и минусы. Средняя мощность ИК пленки составляет около 220 Вт, что по энергопотреблению гораздо выше, чем у тех же матов или кабеля (у них мощность в среднем 120–150 Вт). Поэтому не советуем приобретать пленку в качестве основного источника отопления в доме — лишь как дополнительный, например, для ванной комнаты.

Способы монтажа выбранных элементов

Способы монтажа существенно различаются в зависимости от состава и формы элементов покрытия теплого пола. Общее во всех случаях одно — качественное выравнивание основания и его грунтовка для улучшения адгезии.

Кафель и керамогранит укладываются на клей, основой которого является цемент. Возможно использование упакованных в тубы строительных растворов, это быстрее, проще, но дороже. Укладка производится ровными рядами, со смещением или по диагонали. Равнение достигается использованием пластиковых крестиков. После застывания раствора они удаляются, а швы затираются.

Рекомендации

При выборе типа теплого пола под плитку необходимо заранее решить – основным или дополнительным источником обогрева будет эта система. Для первого случая выгодней брать наиболее эффективные инфракрасные пленки. А для локального нагрева напольного покрытия лучше предпочесть кабель.

Немаловажную роль играет и толщина стяжки. Чем она толще, тем дольше прогревается. Плюс на нагрев непосредственно бетона также уходит немало энергии. Если залить его под керамический пол слишком толстым слоем, то энергопотребление выйдет излишне высоким. Для напольной плитки правильней всего выбирать кабель либо карбоновые стержни. Эти варианты без проблем монтируются в тонкую стяжку и не столь требовательны к нагрузкам сверху.

Пленки более просты в монтаже, но ставить поверх них тяжелую мебель запрещено. Придется постоянно помнить, где уложена эта термопленка и не нагружать данное место. И даже армирующая сетка для стяжки не решит здесь проблему, слишком тонким слоем приходится заливать бетонный раствор под рассматриваемую обогревательную систему.

Конструкция теплого пола

Лучшие нагревательные маты

ERGERT MAT EXTRA-150

Данный нагревательный мат отличается от аналогичных вариантов повышенной надежностью, что обеспечивается применением двужильного нагревательного кабеля, который, в свою очередь, обладает высокотемпературной тефлоновой изоляцией и сплошным экранированием жил, греющих и токопроводящих.

Основа, в которой закреплен кабель, является самоклеящейся и представляет собой стеклосетку.

В комплекте идет гофротрубка с заглушкой для установки датчика температуры.

Цена зависит от площади покрытия. Стоимость за мат размером 0,5х1,0 м составляет 5410 рублей. О доступных размерах и стоимости информацию можно найти на сайте официального производителя продукции.

ERGERT MAT EXTRA-150

Достоинства:

  • Внешняя и внутренняя высокотемпературная изоляция является максимально возможной (фторпласт PTFE 270°C);
  • Толщина мата минимальна — 2,5 мм;
  • Сплошной бронированный, плетенный экран обеспечивает защиту от механических повреждений и разрыва;
  • Производитель дает гарантию 50 лет.

Недостатки:

Высокая стоимость.

DEVI DEVIheat 150S (DSVF-150)

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150)

Достоинства:

практически не изменяет высоту пола.

Недостатки:

  • создает электромагнитное излучение;
  • необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4

Достоинства:

  • возможен монтаж на различную основу пола;
  • не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5

Достоинства:

  • может использоваться во влажных помещениях;
  • двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
  • электромагнитное излучение ниже минимально допустимых норм в несколько раз;
  • срок службы: 50 лет.

Недостатки:

не выявлено.

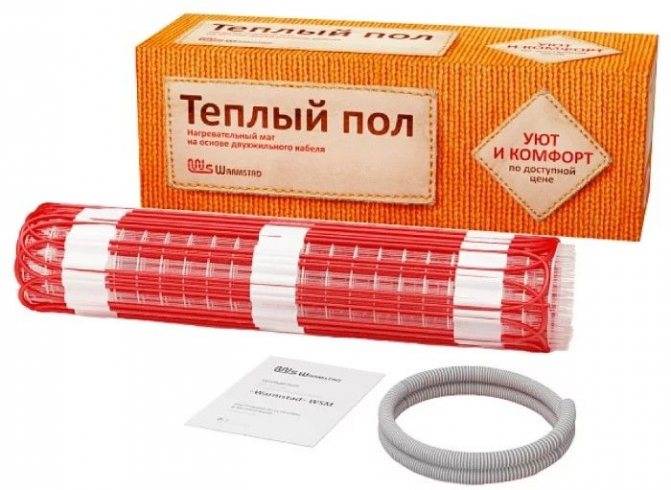

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0

Достоинства:

  • оптимальное соотношение цены и качества;
  • может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0

Достоинства:

  • рекомендован для применения в помещениях, в которых постоянно находятся люди;
  • недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

МодельРазмер, смПотребляемая мощность, ВтУдельная мощность, Вт/кв.мПлощадь обогрева (max), кв.мДлина холодного кабеля, мЦена за 1 кв.м, руб.
ERGERT MAT EXTRA-150Различны, от 100х50 до 2400х5075-1800, в зависимости от размера1501236590
DEVI DEVIheat 150S (DSVF-150)200х50150150144576
Теплолюкс Mini MH200-1.4250х502001401,422494
Electrolux EEM 2-150-0.5100х50821500,523980
Warmstad WSM-300-2.0400х5030015022876
TEPLOCOM МНД-5,01000х5087416052816

Монтаж различных видов теплого пола под плитку

Как уже было сказано выше, монтаж электрического и водяного пола имеет значительные различия в технологии. Для того, чтобы получить дополнительные аргументы при ответе на вопрос, какие теплые полы лучше под плитку, рассмотрим особенности устройства того и другого типа.

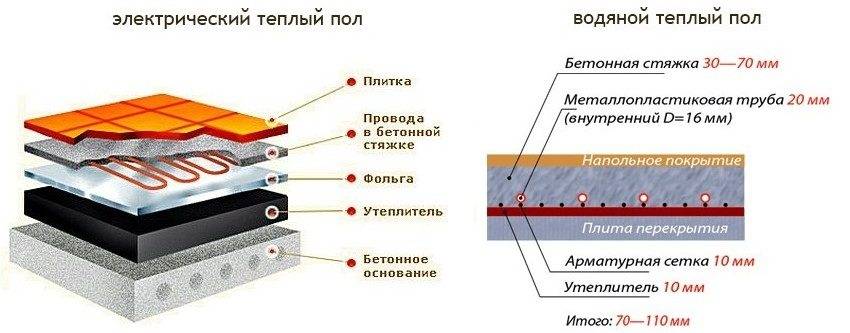

Различные варианты обустройства теплых полов

Монтаж водяного теплого пола под плитку

Существует два способа сооружения водяного теплого пола: в стяжку и настилом. Первый способ самый распространенный. Он предполагает заливку бетонной стяжки поверх труб контура. При этом способе обеспечивается хороший прогрев всех слоев пола. Второй способ менее трудоемкий, так как трубы кладут на стяжку или плиты, после чего сверху закрывают черновым и чистовым полом. Этот способ снижает эффективность расходования тепла.

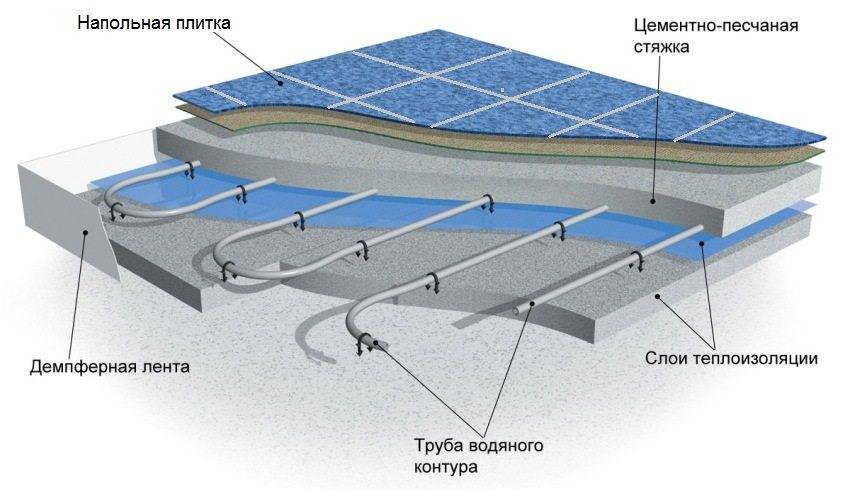

Схема укладки водяного теплого пола

Чтобы уложить водяной пол под стяжку необходимо:

  • Основание пола очень хорошо зачистить от различных загрязнений и выровнять. Иногда желательно сделать тонкую до 2 см предварительную бетонную стяжку.
  • Произвести теплозащиту основания пола. Для этого делают слой из пенопласта, пенофола или полистирола. Его толщина должна составлять 3 см. Это нужно для того, чтобы тепло поднималось в комнату, а не опускалось к соседям. Демпферную ленту укладывают по периметру комнаты и на границы сплошных участков.

Пример обустройства теплого пола с датчиком температуры и термостатом

  • Армировать всю площадь пола с помощью сетки с прутом толщиной 5 мм и ячейками 15х15 см. При этом арматура должна лежать на демпферной ленте между участками.
  • Уложить трубы на арматуру и закрепить их хомутами из пластика. Поверх этой конструкции нужно положить дополнительный слой арматуры.
  • Провести опрессовку контура с помощью сжатого воздуха. При обнаружении утечки нужно восстановить герметичность. Затем необходимо сделать врезку контура в систему отопления и запустить воду, подняв давление до рабочего. В таком состоянии система должна находится 3 суток.

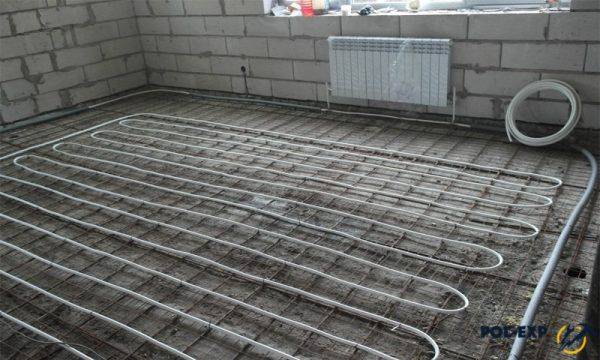

Укладка труб водяного теплого пола

  • Если прорыва не произошло, то можно делать стяжку. Для этого применяют бетон М300. Толщина стяжки над трубами должна быть больше 3 см.
  • После полного высыхания стяжки (2 — 3 недели) поверх нее приклеивают плитку.

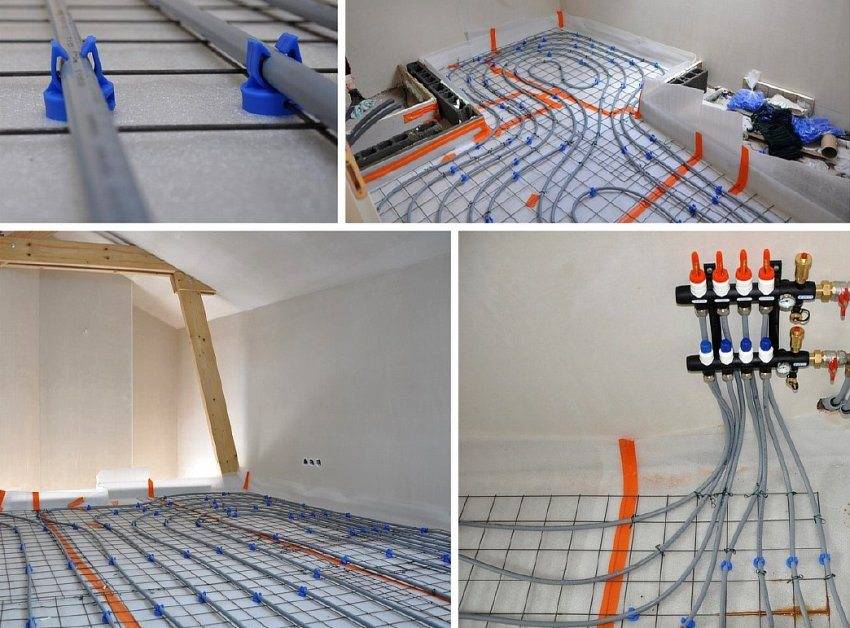

Этапы монтажа водяного теплого пола

Сделать водяной теплый пол настильным способом гораздо проще. Для этого существуют полистироловые листы, в которых уже изготовлены канавки для укладки труб. Эти листы крепятся между собой пазами. Они сами являются теплоизоляцией, поэтому дополнительно делать ее нет необходимости.

Трубы укладывают в канавки и закрывают вспененным полиэтиленом, предварительно опрессовав. Затем кладут фанеру в качестве чернового пола. Очевидно, что этот способ не совсем подходит для укладки плитки в качестве финишного покрытия. В этом случае все равно нужно делать стяжку для лучшей адгезии плиточного клея.

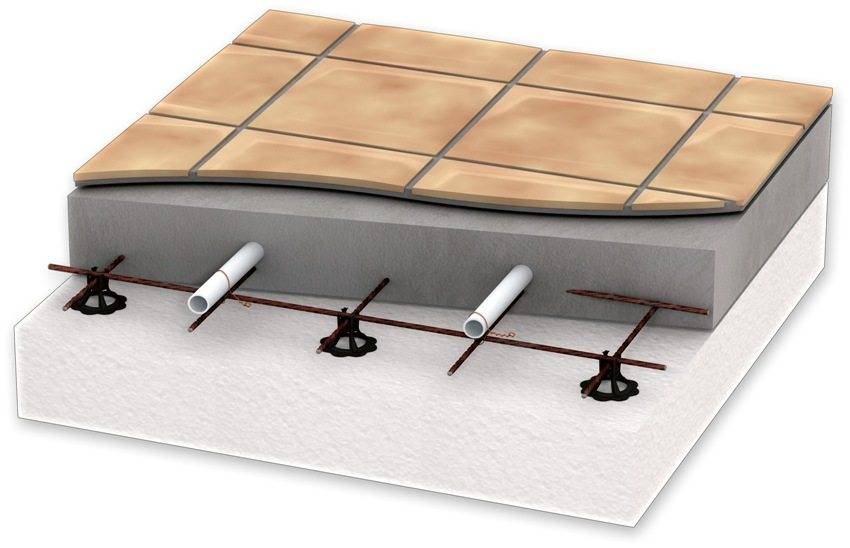

Закрепление трубы водяного отопления внутри стяжки

Монтаж электрического теплого пола под плитку

Если на вопрос, какие теплые полы лучше под плитку, вы ответили — электрические, то вам нужно выбирать из двух вариантов: электрический нагревательный кабель или пленки с инфракрасными элементами. Укладка инфракрасного пола более проста, так как листы пленки просто соединяют между собой через электроды. Нет необходимости рассчитывать расстояние между элементами, так как листы готовы к использованию. Кабель укладывают разными способами: спиралью, змейкой, зигзагами.

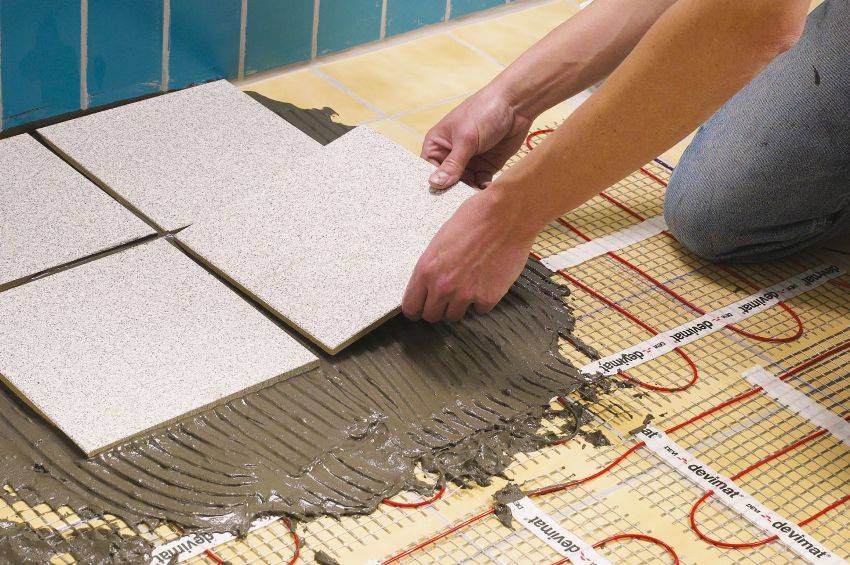

Укладка керамической плитки на электрический теплый пол

Порядок монтажа электрического теплого пола следующий:

  • Подготовка основания, включающая в себя очистку и выравнивание.
  • Гидроизоляция рулонными материалами.
  • Утепление плитами пенопласта или пенополистирола.
  • Укладка системы теплого пола и соединение между собой всех компонентов электрической цепи.

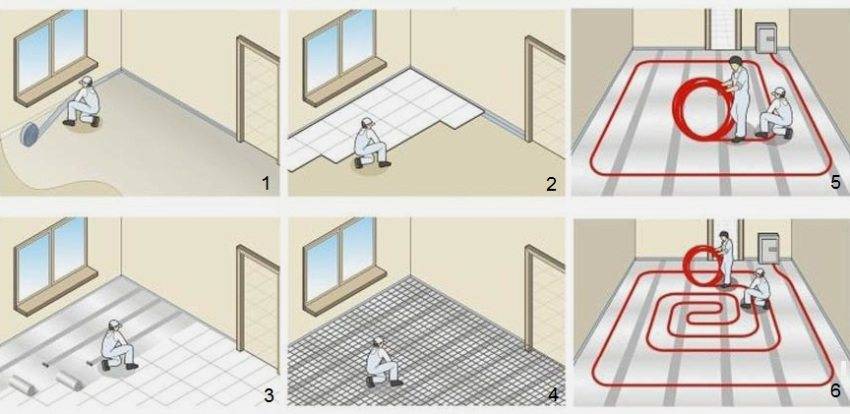

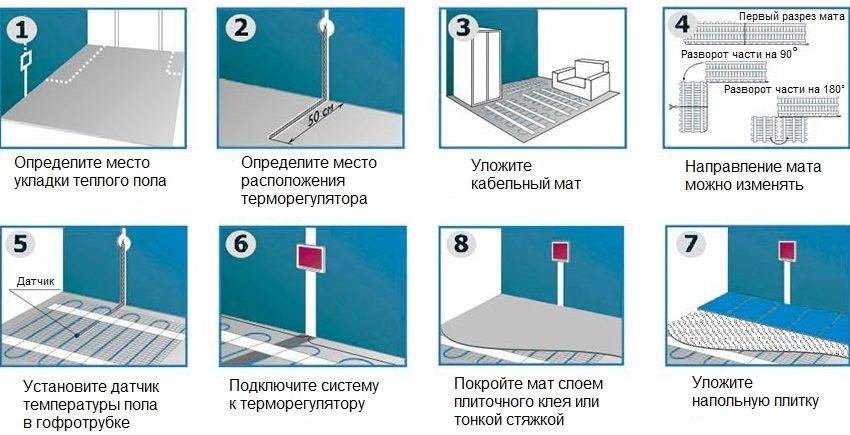

Порядок монтажа электрического пола под плитку

  • Подключение термостата и включение в сеть.
  • Проверка работоспособности системы.
  • Армирование при необходимости. Некоторые конструкции систем теплого пола изготовлены сразу с армирующими компонентами.
  • Заливка стяжки на 3 см выше всей конструкции.
  • Высыхание стяжки (2 — 3 недели).
  • Наклеивание плитки.

Пример укладки электрического теплого пола на кухне

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

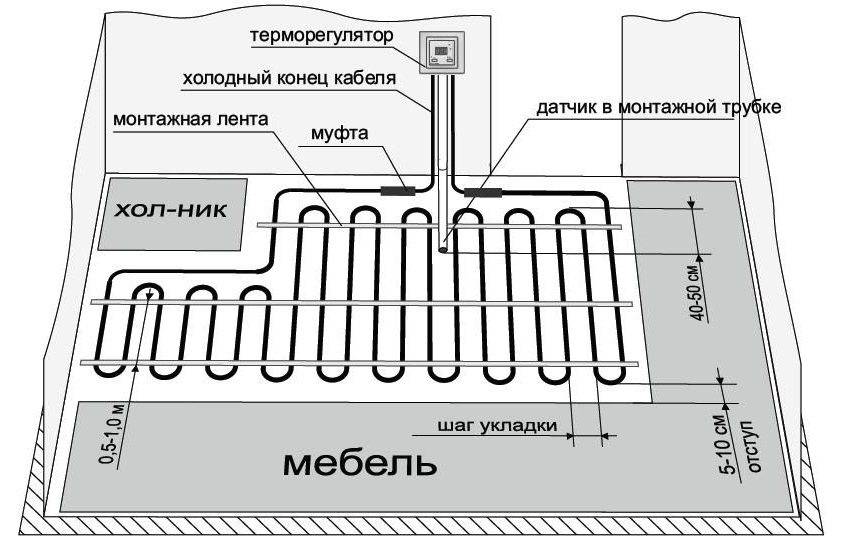

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

  • от всех стен по 5 см;
  • по 10 см от источников тепла;
  • делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

  1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

  • Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
  • Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания — если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

  • Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
  • Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова — 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

  • не резать и не сгибать их;
  • не перекрывать один другим;
  • не класть тяжёлые предметы;
  • не ходить по неустановленным матам;
  • не укладывать маты при температуре меньше 5 градусов;
  • не устанавливать их под стены;
  • не класть под деревянные полы.

Пленочные теплые полы

Инфракрасные (пленочные) системы – самые современные конструкции для подогрева пола. Электромагнитное излучение от модулей полимерной пленки считается наиболее безопасным, эффективным и теплосберегающим. К бесспорным плюсам относится:

  • легкость монтажа;
  • отсутствие электромагнитных волн и низкое потребление электричества;
  • бесшумная работа;
  • толщина пленки не превышает 0,33 мм.

К сожалению, при всех своих достоинствах инфракрасные теплые полы меньше всего подходят для укладки под плитку. Причины такой несовместимости следующие:

  • Низкая адгезия с плиточным клеем и цементным раствором, которая может привести к трещинам при резком опускании на покрытие тяжелого предмета.
  • При выборе пленочного теплого пола существует риск его возможного «разъедания» клеевым раствором.

Все инфракрасные системы обогрева по исполнению делятся на 2 группы: углеродные и биметаллические. В целях безопасности специалисты рекомендуют стелить под плитку углеродные пленочные полы. Они не подвержены коррозии, а в случае поломки отключится только один участок, так как элементы электросхемы соединены параллельно.

Собранную систему включают только после полного засыхания плиточного клея.

Выбираем теплый пол

Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.

В частном доме лучше обустраивать водяной теплый пол

Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.

Схема отопления двухэтажного дома с теплыми полами

Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.

Водяной теплый пол под стяжку

Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.

Мощность теплого пола зависит от мощности помещения

Расчет мощности теплого водяного пола

Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.

Теплый пол в ванной

Шаг 6

Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее. Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету

Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.

Кабельный теплый пол

Калькулятор длины контура труб теплого пола

Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.

Электрокотел для водяного пола

Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.

Какой тёплый пол лучше — водяной или электрический

Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
