Разновидности дверных видеоглазков
Исходя из технических параметров устройств видеонаблюдения, которые призваны стать заменой классическому дверному глазку, можно выделить такие их виды:
- Ч/б бескорпусные видеокамеры, в конструкции которых используется ПЗС матрица, а объектив напоминает усеченный конус. При разрешении, равном 380 ТВЛ, их светочувствительность составляет 0,4 лк. В них предусмотрен аудиоканал. Подобные видеокамеры, способные заменить дверной видеоглазок, могут быть оснащены ИК-подсветкой, а их цена составляет порядка 1100 руб. Среди плюсов следует выделить доступную цену, присутствие аудиоканала.
Что касается минусов, то под ними понимается неоптимальное разрешение. Трудности с установкой в дверную створку, иное исполнение объектива камеры по сравнению с классическим видеоглазком, а из-за «вынесенного зрачка» сложно понять, является ли законным их применение.
- Ч/б корпусные видеоглазки – исполнение корпуса является таким же, как и в случае с традиционным дверным глазком. В основе используется ПЗС матрица, разрешение составляет порядка 420-600 ТВЛ, значение светочувствительности составляет 0,1 лк, может присутствовать Ик-подсветка. Стоимость составляет порядка 2500 руб.
Среди плюсов стоит выделить отсутствие проблем с установкой, оптимальное значение разрешения. Из минусов главным следует назвать завышенную цену.
- Цветные корпусные видеоглазки – имеют квадратное исполнение либо изготовлены в виде классического дверного глазка. В основе используется ПЗС матрица, значение разрешения составляет порядка 330-480 ТВЛ, значение светочувствительности достигает 0,1 лк, может использоваться ИК-подсветка. Стоимость составляет 2700-3000 руб. Среди плюсов стоит выделить отсутствие сложностей при установке, наличие цветной картинки, благодаря которому можно получить более качественное изображение.
Что касается минусов, то это не столь высокое разрешение. Также он не обеспечивают аналогичного качества картинки и довольно дороги.
У каждого названного выше типа видеоглазка обязательно имеется электронный затвор. Для бюджетных моделей используется затвор 1/50 — 1/3000, а вот у элитных присутствует электронный затвор 1/50 — 1/100000. Камерам для работы не требуется более, чем 300 мА/12 В. В приведенной классификации видеоглазков не были рассмотрены устройства, оснащаемые КМОП матрицей.
Дело в том, что подобные камеры обеспечивают менее качество в отличие от камер, где используется CCD матрица. Хотя они и более доступны, все же при помощи видеоглазков, в которых применяется CMOS матрица, нельзя эффективно решить проблему обеспечения качественного мониторинга за лестничной площадкой. Исходя из метода записи и передачи данных, видеоглазки могут быть классифицированы на аналоговые и цифровые, на проводные и беспроводные.
При использовании беспроводных IP-камер картинка выходит менее качественной по сравнению с аналоговыми. В дополнение к этому цифровые модели обеспечивают меньший угол обзора, который обычно ограничен 120°.
Видеоглазок с GSM
Наличие GSM-модуля является дополнением к функции видеоглазка с Wi-Fi. Через GSM-модуль, прибор отправляет на указанный номер телефона фото звонившего в дверь, либо SMS с информацией о визите с точным временем и датой. С помощью GSM-модуля гость может связаться с хозяином квартиры и пообщаться через встроенный микрофон.
Технические характеристики видеоглазка с GSM
- Наличие динамика с микрофоном, для проведения переговоров с владельцем жилья.
- Инфракрасный излучатель для получения качественной картинки в тёмное время.
- Внутренний модуль также имеет динамик и микрофон для общения.
- Имеется слот для карты памяти и SIM-карты мобильного оператора.
Преимущества и недостатки видеоглазка с GSM
Преимущества
- Есть связь с владельцем квартиры, даже если его нет дома.
- Имеется служба отправки владельцу жилья SMS и MMS на смартфон, о происходящем у дверей.
- Несмотря на такой набор полезных функций, цена не высока.
Недостатки
Недостатки касаются лишь конструкционных особенностей видеоглазка: Доступность к причинению вреда посторонними. Ограниченный обзор.
Видеоглазок общие характеристики
Для выбора видеоглазка в дверь необходимо ознакомится с техническими характеристиками прибора. Ниже приведены общие характеристики приборов, которые могут существенно отличаться от приведённых, в зависимости от моделей и производителей.
Разрешение камеры видеонаблюдения в глазок
Разрешение камеры видеоглазка, это качество картинки полученной от видеокамеры и выраженной в пикселях по горизонтали и вертикали.
- У бюджетных моделей разрешение камеры глазка составляет 0,3-1,3 Мп. Качество картинки с таким разрешением получается не самое лучшее.
- У моделей дороже разрешение составляет 2-5 Мп. Изображение с такой камеры получается чётким.
Угол обзора камеры видеонаблюдения в глазок
При выборе видеоглазка по углу обзора, важно учесть тот факт, что при широкоформатной камере будет страдать качество и дальность изображения. Угол обзора может быть в пределах 90°-180°
- В недорогих моделях камеры обладают углом обзора в 90°, для двери расположенной в торце коридора вполне достаточно.
- Для дверей, установленных на широкой площадке разумно установить камеру с углом обзора в 180°.
Виды камеры видеонаблюдения в глазок
- Камеры в цилиндрическом корпусе. Самые популярные и самые удобные модели в плане монтажа. Вставляются просто в отверстие от обычного дверного глазка.
- Камеры в прямоугольном корпусе. Самые надёжные и дорогостоящие. Такие модели обладают наибольшим набором функций.
- Бескорпусные камеры. Пожалуй самые бюджетные и недолговечные видеоглазки. К тому же установить довольно непросто.
Управление для видеоглазка
- Проводные видеоглазки. Возможность наблюдать за происходящим на экране монитора или телевизора. Требует прокладки кабеля от двери к стене гибким переходом, затем по стенам или полам по кабель-каналам к источнику изображения.
- Беспроводные видеоглазки. Через wi-fi модуль можно управлять всеми функциями видеоглазка. При наличии GSM модуля есть возможность получать всю информацию на смартфон.
- Видеоглазки с датчиком движения. Датчик движения срабатывает в момент появления движения перед дверью, после этого начинается видеозапись.
- Видеоглазки с записью от кнопки дверного звонка. Видеозапись включается после оповещения дверного звонка.
Питание видеоглазка
- Питание от сети. Видеоглазок и монитор на двери работают от электросети.
- От батареек. Преимущественно, такой тип питания установлен с датчиком движения или же с видеозаписью после нажатия на кнопку звонка. Т.е. там, где не не ведётся постоянная видеозапись. Последующее обеспечение элементами питания вызывает лишние траты и неудобства.
- От встроенного аккумулятора. Тоже самое что и батарейки, только аккумулятор более долговечный, и в будущем позволяет экономить на покупке новых элементов питания. В зависимости от модели видеоглазка и ёмкости аккумулятора, может проработать в автономном режиме около 5 месяцев.
Модификации дверных глазков
- Аналоговые /цифровые устройства. Аналоговые устройства абсолютно точно подходят под дверной глазок, качество изображения несколько ниже, чем у цифровых приборов.
- Цветные/чёрно-белые. Цветные наиболее привычны человеческому глазу, но в тёмное время суток качество видеосъёмки лучше у чёрно-белой камеры.
Лучшие видеоглазки с монитором
Наличие экрана превращает глазок в полноценный видеодомофон, который позволяет контролировать посетителей и вести наблюдение за пространством перед дверьми. Они отличаются удобством применения, так как обязательное подключение к мобильному телефону не требуется. В рейтинг лучших видеоглазков было включено два варианта, которые соответствуют предъявленным требованиям.
Falcon Eye FE-VE02 Silver
Эта модель была выбрана из 5 вариантов на основании ее функциональности и универсальности. Хоть она и показывает неплохое изображение, разрешение фото здесь среднее – 640х480, качество видео такое же. Это компенсирует отличное обозрение благодаря углу в 165 градусов. Из «фишек» здесь следует выделить фиксацию даты и времени съемки, что облегчает контроль при подозрительных действиях. Меню тут переведено на русский и разобраться с ним не сложно. Серебряный цвет корпуса сочетается со стандартными черными и коричневыми дверьми.
Достоинства:
- Гарантия на 3 года;
- Выбор мелодии звонка;
- Яркие цвета изображения;
- MicroSD на 4 Гб в комплекте;
- Хороший обзор.
Недостатки:
- Аккумулятор не очень мощный – 1500 mAh;
- Зарядка осуществляется через USB адаптер.
В комплекте идет небольшой монитор на 2,8 дюйма, который воспроизводит видео и фото, и этого размера достаточно для рассмотрения лиц посетителей.
iHome-Glaz-М
Изделие внешне имитирует обыкновенный дверной глазок, поэтому человек не догадывается, что за ним ведется видеонаблюдение. Но, в отличие от обыкновенного варианта, он дает возможность наблюдать за происходящим на удалении от дома. Изображение может поступать не только на монитор, но и на смартфон через Wi-Fi. Устройство выпускается в белом и черном цветах, поэтому подходит для дверей различных оттенков. В отзывах отмечают гибкость настроек, поскольку запись может производиться в течение 2-60 минут, в зависимости от целей.
Достоинства:
- Модуль Wi-Fi можно устанавливать как на двери, так и рядом с ними;
- Автономность монитора;
- Хорошо замаскирован под обычный дверной глазок;
- Подходит для дверного полотна любой толщины до 110 мм;
- Работает и без подключения к интернету.
Недостатки:
- Стоимость выше средней;
- Нужен кабель для монтажа на двери;
- При установке на стене требуется специальный удлинитель.
Проверка видеоглазка в дверь iHome-Glaz-М показала, что камеры в 0,3 Мп, установленной в устройстве, достаточно для распознания стоящего перед нею.
Рейтинг лучших видеоглазков с GSM
Поддержка GSM — очень практичная и полезная функция, присутствующая в некоторых моделях видеоглазков. Такие девайсы через sim-карту синхронизируются с телефоном хозяина дома или сразу с несколькими номерами. При срабатывании камеры на мобильное устройство приходит уведомление в форме SMS, MMS или звонка.
SitiTek GSM
Видеоглазок состоит из камеры, звонка и внутренней панели с сенсорным дисплеем. Оборудован датчиком движения, при срабатывании которого включается объектив и создает фото или видеозапись того, что происходит снаружи двери. Если владелец находится за пределами дома, видеоглазок отправляет ему извещение о посетителе, показывает, кто пришел в гости, и даже предоставляет возможность поговорить с этим человеком. Девайс оснащен ИК-подсветкой для темного времени суток, картинка с камеры передается четкая и в хорошем цвете.
Цена у видеоглазка SitiTek GSM средняя — около 8000 рублей
GSM IT-2
Технологичный видеоглазок подходит для монтажа в городской квартире или загородном доме. Ведет запись видео в автоматическом режиме по срабатыванию сенсора движения, отправляет владельцу фотоснимки в формате MMS. При необходимости с гостем можно пообщаться посредством мобильного телефона в реальном времени.
Устройство поддерживает несколько режимов работы. Например, владелец может настроить глазок на запись при срабатывании датчика движения, а может каждый раз вручную управлять девайсом при получении уведомлений. К недостаткам модели можно отнести только небольшой угол обзора — всего 100 °.
Средняя стоимость GSM IT-2 — около 3600 рублей
BB-Mobile GSM
Видеоглазок из средней ценовой категории поддерживает функцию GSM и синхронизируется со смартфоном при наличии sim-карты. Сочетает в себе функции звонка и дверного глазка, осуществляет запись происходящего перед дверью. В устройстве есть ИК-подсветка, отвечающая за качественное видео при недостатке света. Сама камера обладает разрешением 1,3 Мп, этого достаточно, чтобы как следует рассмотреть посетителя.
Приобрести BB-Mobile GSM можно за 6500 рублей
Преимущества и недостатки
- Корпусная часть внешне видеоглазка ничем не отличается от обычного обзорного вида.
- Благодаря индикатору движения, съёмка происходит только в период нахождения постороннего лица за дверью.
- Устройство можно подключать к общей внутренней системе видеонаблюдения в квартире.
- Возможен вывод информации на монитор компьютера или телефон.
- Записанные данные могут сохраняться как на встроенной памяти, так и на съёмных носителях.
- В некоторых моделях возможна запись звука и видеообращения.
- Съёмка возможна в тёмное время суток.
- Достаточно большой угол обзора.
- Высокая прочность материалов.
- Надёжность (продолжительный срок службы).
- Многофункциональность.
Некоторые нюансы:
- Объектив можно закрасить или заклеить.
- Монтаж и подключение требует особых знаний.
- Дороговизна всей системы.
Совет читателя
Проще всего и правильнее для этого пригласить специалиста, и тогда фирма, специализирующаяся на охранных системах “все под ключ” с гарантией и сервисным обслуживанием, произведет качественную и быструю установку.
Для работы потребуется:
- комплект установки домофона;
- ножик;
- отвертка;
- шуруповерт;
- перфоратор;
- плоскогубцы (пассатижи);
- приспособление для зачистки проводов;
- дрель;
- кусачки;
- уровень;
- гофрированная трубка для проводки.
Проводку в стене лучше разместить скрытно, еще не стадии отделки стен помещения, или наружно, в случае отсутствия возможности скрытого размещения проводов. Сам блок видеодомофона с экраном и трубкой крепим на стену по уровню. Сначала крепится монтажная пластина, а потом уже на пластину сам блок.
Видео глазок подключаем к проводам строго по схеме, прилагаемой в комплекте к данному видео – домофону. На обратной стороне блока имеются клеммные разъемы с винтами.
Под винты зажимаем зачищенные провода. Далее монтируем гофрированный шланг к двери, в которой будет и видео – глазок, и скорее всего, электрический замок. Шланг надевается на провод, и закрепляется посредством пластиковой накладки и двух само – резов.
Далее делаем разметку на самой двери под видео – глазок. Провод необходимо проложить внутри обшивки двери, для этого придется снять внутреннюю обшивку двери. Внутри двери как правило есть утеплитель, горючий пенопласт. Поэтому изолируем провода и скрутки качественно. Лучше пользоваться клеммниками. Так же устанавливаем и электрический замок при необходимости.
Как правильно подойти к выбору
Подходящую модель нужно выбирать, руководствуясь целями, для которых приобретается видеоглазок, а также его техническими характеристиками и ценовыми критериями. Из всего многообразия, предлагаемого на рынке, нужно подобрать оптимальный набор опций. Иногда вполне достаточно недорогой модели, дающей обычное черно-белое изображение.
Цены
Ценовые критерии широко варьируются в зависимости от:
- разрешения камеры (количества пикселей);
- угла обзора пространства;
- емкости внутреннего источника питания;
- комплекта девайсов (модуль GSM, тип и размеры монитора, наличие Р2Р-режима, возможности карты памяти).
Желаемый набор функций
Видеоглазки Wi-Fi отличаются по конструктивным особенностям:
- Простые модели, снабженные дисплеем, где можно видеть изображение;
- Модели с записывающим устройством, совмещенным с наблюдательным прибором и сигнализацией;
- Глазки со встроенными детекторами, совмещенными с датчиками, фиксирующими любое движение;
- Модели с инфракрасной подсветкой, автоматически включающейся при отсутствии источника освещения;
- Бескорпусные модели, легко монтируются, иногда требуется лишь расширить входное отверстие для монтажа;
- Корпусные модели преимущественно используются для дверей, выходящих на улицу. Они снабжены тепло- и влагоизоляцией.
Модельный ряд представлен многообразием функционала, поэтому разброс ценового диапазона довольно широк. Блок питания есть в каждой модели, но преимущество отдается тем, которые могут работать от внутреннего источника, а при разрядке автоматически подключаются к стационарной сети
Видеоглазок с записью видео
Видеозапись ведётся на встроенную память устройства, на флэш-накопитель, на облачный сервер. В настройках видеоглазка должна быть возможность выбирать длину видеоролика.
Технические характеристики видеоглазка с записью видео
- Встроенная память. Как правило, встроенной памяти не достаточно для полноценной работы видеоглазка. Часто внутренний объём устройства не превышает 2 Гб.
- Флеш-накопитель. Видеоглазки с монитором оснащены дополнительным слотом под карту памяти, самый распространённый объём, который поддерживают видеоустройства 32 Гб.
- Облачный сервер. Даёт возможность круглосуточно вести наблюдение с камеры видеоглазка, иметь удалённый доступ к архиву видеозаписей.
Преимущества и недостатки видеоглазка с записью видео
Преимущества
- Архив видеозаписей всегда может пригодится для установления личности.
- Стать свидетелем противоправных действий.
- Возможность копирования и редактирования архивных видеозаписей.
Недостатки
- Флеш-накопитель может выйти из строя без возможности восстановления архива.
- Может быть похищен прямо из слота монитора видеоглазка.
Как установить и настроить Wi Fi видеоглазок
Для самых нетерпеливых мы решили сразу прояснить вопрос, насколько сложно установить видеоглазок на дверь своими руками. Так вот, как проводной видеоглазок, так и беспроводной видеоглазок для входной двери вполне способен установить рядовой домашний мастер.
Для этого он должен обладать базовыми знаниями в физике, электротехнике и слесарном деле. Некоторые затруднения могут возникнуть на этапе настройки, но на этом вопросе мы остановимся чуть позже, а пока разберем, как установить стандартный видеоглазок в дверь.
Наиболее распространенными являются видеоглазки на двери в виде обычного оптического глазка. Все серийные входные двери сейчас имеют готовое отверстие для стандартной оптики, глазок камера на входную дверь идеально входит в такую заготовку. Проблемы могут возникнуть только с нестандартными аппаратами, но их на рынке не более 10 – 15 %.
Не смотря на широкий ассортимент моделей, комплектация видеоглазков на входную дверь примерно одинаковая:
- Наружный блок ip видеоглазка визуально похож на оптического собрата, то есть, видимая часть представляет собой выпуклый окуляр, а сзади шток, который в данном случае используется как кабель-канал и база для крепления;
- Также у всех моделей есть кронштейн под внутренний монитор;
- Сам внутренний монитор;
- Крепежные виты;
- Для толстых дверных полотен выпускаются удлинители внутреннего кабель-канала.
Если вы никогда подобными работами не занимались, то первое, что нужно сделать перед монтажом – это собрать дверной глазок с видеокамерой отдельно. Затягивать винты не стоит, достаточно соединить видеоглазок с монитором и опробовать систему по прилагаемой инструкции.
Предварительная сборка нужна для проверки комплектации и работоспособности аппарата, плюс после такой процедуры начинающему мастеру будет легче разобраться, что к чему подключается, и как конструкция будет стоять в дверях.
После того как вы убедились, что видеоглазок для входной двери работает исправно, систему можно разбирать и приступать к реальной установке.

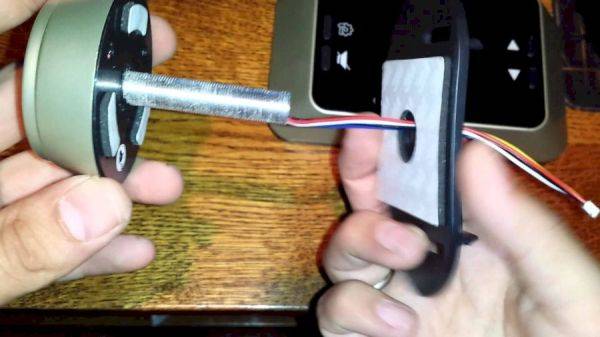

- Первым с наружной стороны в готовое отверстие продевается шлейф с соединительными штекерами;
- Дальше шлейф вытаскивается с внутренней стороны, после чего вставляется глазок с видеокамерой. На заднюю панель некоторых окуляров наклеен двусторонний скотч, в этом случае нужно снять защитную пленку и приклеить глазок к дверному полотну на скотч;
- Теперь нужно приложить кронштейн под внутренний монитор к дверям и наживать винты. В процессе закручивания винтов наружный окуляр желательно страховать, дабы случайно не вытолкнуть его;
- На момент монтажа во внутреннем мониторе беспроводной системы уже должны стоять заряженные аккумуляторы;
- Площадка у нас установлена, винты затянуты, дальше остается подсоединить шлейф к монитору и надеть монитор на зацепы площадки;
- Если куплен беспроводной видеоглазок для входной двери с датчиком движения и записью WiFi, то помимо аккумуляторов в корпус монитора еще вставляется карта памяти microSD, а также SIM-карта, для передачи сигнала на телефон или удаленный облачный носитель.
Беспроводные дверные глазки с камерой и экраном на дверном полотне, не единственный вариант. Проводные модели монтируются по похожей схеме, но здесь придется обустраивать переходной гибкий шлейф и делать разводку по дому.
Заводские проводные системы для квартир и частных домов сейчас практически не выпускаются, зачастую все собирается из отдельных блоков. Камера вместо глазка в двери берется недорогая, здесь главное, чтобы она подходила по размеру. Разъемы, провода и блок питания также обходятся в копейки.
Вставить своими руками миниатюрную видеокамеру в глазок двери не сложно, но простейшая самодельная проводная система имеет крайне низкий функционал
Но низкая себестоимость – это, пожалуй, единственный плюс самодельных проводных систем, по функциональности и полезным опциям такой конструктор на порядок ниже, чем беспроводной видеоглазок с датчиком движения и записью.
Как устроен видеоглазок на дверь в квартиру
Этот гаджет относится к разряду технически сложных товаров, поскольку представляет собой миниатюрную электронную систему, состоящую из нескольких компонентов:
- видеокамеры;
- блок питания;
- монитор;
- система соединительных кабелей, необходимых для передачи изображения;
- беспроводные видеоглазки дополнительно оснащаются модулем Wi-Fi.
Принцип функционирования устройства состоит в следующем:
- после нажатия на клавишу звонка генерируется сигнал, который передаётся на встроенную миниатюрную камеру;
- далее в зависимости от типа модели (беспроводная или проводная) он передаётся на монитор, установленный внутри жилого помещения;
- интерком или монитор имеет кнопку, посредством которой дверь открывается дистанционно.
К СВЕДЕНИЮ!
В зависимости от конкретной модели, активация камеры осуществляется при нажатии на клавишу звонка или попадании человека в зону обзора. В последнем случае камера оснащается датчиком, активирующим её работу.
Беспроводной видеоглазок: как он устроен и какие виды бывают
Видеоглазок можно назвать упрощённой версией обычного видеодомофона или системы видеонаблюдения в подъезде. Однако он имеет множество уникальных особенностей. Глазок для входной двери с видеокамерой является беспроводной системой безопасности. Устройство может состоять из таких частей:
- Видеокамера: получает картинку определённого качества;
- Корпус: пластиковый или металлический;
- Беспроводной модуль: радиомодуль или модуль WiFi;
- Память: встроенная (ограниченная) плюс возможность подключения обычных карт micro SD;
- Питание: от сети или (и) батарея для автономного питания;
- Монитор: стационарный, переносной, либо без него, с возможностью вывести видеосигнал на ТВ или регистратор;
- Инфракрасная подсветка в тёмное время суток;
- Дополнительные функции: беспроводной видеоглазок с датчиком движения и записью, динамик (голосовая связь), звонок, световые индикаторы, GSM-модуль и т.п.
Кроме того, обратите внимание на внешний вид. Видеоглазок беспроводной на дверь в виде обычного «старого доброго» глазка никак не выдаст тот факт, что идёт видеозапись
Некоторые модели можно замаскировать под элементы двери, номер и т.д. Возможно, вам наоборот нужно показать, что ведётся видеонаблюдение. Тогда подойдут модели другого вида.
Монтаж видеоглазка
Многие сегодня желают поменять старый простой дверной глазок на многофункциональное устройство. Поэтому интересуются, как осуществляется установка видеоглазка своими руками на входную дверь. В стандартный комплект такого оборудования входит глазок, монтажная панель, крепежные элементы, кабель USB, переходные кольца и дисплей.
Двери могут иметь разную ширину – от 7 до 11 см. Поэтому для вставки глазка могут понадобиться переходные кольца. В зависимости от модели для питания оборудования может использоваться сетевой адаптер, аккумуляторная батарея или батарейки (в комплект чаще всего входит 4 шт.). В большинство стандартных дверных конструкций входит оптический глазок.
Порядок выполнения монтажа видео глазка:
- Предварительно демонтируется старый глазок;
- В отверстие вставляется видеоглазок;
- От камеры проводится кабель через монтажную панель, подсоединяется к дисплею;
- В прибор вставляются батарейки;
- Монтажная панель фиксируется на дверном полотне, на нее крепится монитор;
- Включается видеоглазок, с помощью панели дисплея проверяется работоспособность всех функций.
Конструкция видеоглазка достаточно простая, поэтому установить его самостоятельно не составит труда. Если для камеры предусмотрена GSM система, ее дополнительно необходимо подключить к мобильному устройству. После получения смс сообщения на гаджете можно будет просматривать видео происходящего за входящими дверями. Благодаря этим функциям легче осуществлять контроль и охрану жилых и нежилых объектов.
