Как встроить вытяжку в шкаф

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фотоОписание
ШуруповертЕсли завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
ЭлектролобзикВсю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметкиЧтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.
Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.
Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 – замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.

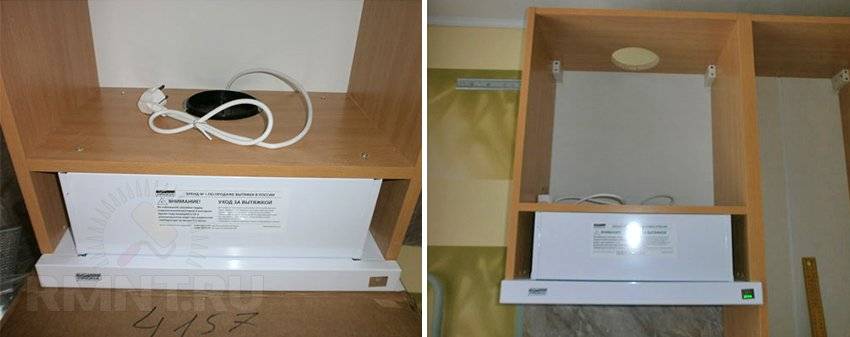

Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

  1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
  2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
  3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
  4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
  5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
  6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
  7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
  8. Сопло обводим на полке карандашом.
  9. Вырезаем лобзиком монтажное отверстие.
  10. То же проделываем и с верхней плоскостью шкафа.
  11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
  12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
  13. Шкаф с вытяжкой возвращаем на прежнее место.
  14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
  15. Все стыки заполняем герметиком.
  16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Лучшие производители

Если нужна встроенная вытяжка в шкаф, которая не разочарует при эксплуатации, следует обратить свое внимание на оборудование одного из следующих производителей:

  1. Bosch — производитель электронной, бытовой техники из Германии, компания с положительным авторитетом, большим выбором продукции для разного бюджета.
  2. Krona — немецкая компания, специализацией которой является разработка кухонных вытяжек. Предлагает множество интересных моделей.
  3. Falmec — компания предлагает огромный выбор продукции, от стандартных до эксклюзивных вытяжек. Проводит лабораторный анализ технологических решений и разработок для создания принципиально нового оборудования.
  4. Siemens — универсальный европейский производитель бытовой кухонной техники и электроники, предлагает множество решений для современных квартир и домов.
  5. Fabiano — выпускает изысканные, необычные вытяжки на любой вкус. В наличии все — от стандартных купольных моделей до встраиваемых в столешницу вытяжек, в оснащение которых входит двусторонний вентилятор для установки с правой или с левой стороны от плиты.
  6. Box — производитель вытяжек и ряда кухонной техники среднего бюджетного класса и выше. Предлагает интересные решения для современных домов.
  7. «Эликор» — производитель из Турции, предлагающий бюджетные, продвинутые, функциональные решения.
  8. «Гефест» — изготавливает недорогие, стильные вытяжки на основе комплектующих из Европы. Оптимальное решение для случаев, когда экономия на первом месте.

Каждый из перечисленных производителей имеет свои преимущества и может предложить продукцию достойного качества

Важно выбирать технику в соответствии с исходными параметрами кухни и мебели. Кроме этого, от вытяжки будет зависеть технология установки

BoschKronaFalmecSiemensFabianoBox«Эликор»«Гефест»

Другие возможности

Помимо основных показателей не следует пренебрегать факультативными опциями, каждая из которых в итоге может склонить чашу весов в пользу той или иной модели.

Поэтому перед тем как выбрать встраиваемую вытяжку на вашу кухню, поинтересуйтесь, чем еще примечателен понравившийся вам товар:

  • Цвет фасада – вы можете сразу выбрать такую вытяжку, которая будет сливаться с фасадами вашего кухонного гарнитура или просто гармонировать с ними.Следует упомянуть, что у некоторых моделей есть возможность снять фасадную планку вытяжки и заменить её на ту, которая будет нужного вам оттенка. Это крайне удобно и очень практично, а также делает такую вытяжку невидимой и действительно встроенной в шкаф;
  • Фильтры очистки по сути важны только, если вы решили выбрать модель, которая рециркулирует отобранный воздух. Для вытяжек с обычным отводом этот показательно абсолютно не принципиален;
  • Автоматика – в моделях премиум класса предлагается несколько новомодных примочек, которые могут прийтись по душе некоторым потребителям.Например, вытяжка может сама определять какой режим мощности ей использовать. Также она способна реагировать включением освещения при вашем приближение или автоматически начинать работать при малейшем признаке кипения и т.п.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».


Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

  • гофрированный воздуховод;
  • пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Общие характеристики

Колпак вытяжного шкафа необходим не только для поглощения неприятных запахов – приятных, возникающих во время готовки, тоже. Ведь одно дело, когда аромат пищи витает лишь на кухне, другое, если он пропитывает пространство всей квартиры. Кроме того, вытяжка не дает мельчайшим частицам жира, брызгам еды, образующимся во время готовки, разлетаться по стенам, шкафам. Вытяжка втягивает их в себя, заметно облегчая последующий процесс уборки.

Особенность встраиваемой вытяжки в том, что ее устройство спрятано в шкафу, подвешенным над плитою. Она может быть как проточной, так рециркуляционной. Принцип работы первой разновидности заключается в том, что загрязненный воздух выводится с помощью отвода в вентиляционную шахту или, за неимением ее, напрямую на улицу через дополнительное отверстие в стене. Для перемещения воздуха используются вентиляторы для вытяжного шкафа.

Рециркуляционная не требует наличия вентиляционной шахты. Принцип работы этой системы заключается в очищении загрязненного воздуха с возвращением его в квартиру. Для этого вытяжка оснащена специальными фильтрами, чаще всего – угольными. Они очищают воздух, задерживают в себе частицы грязи, нейтрализуют запахи. От их параметров зависит качество работы вытяжки. Кроме того, фильтры необходимо периодически менять – раз в полгода. Воздух в вытяжку затягивается снизу через жировой фильтр, на котором оседает основная часть частичек еды, жиры, пыли. Затем проходит через систему угольных фильтров и, очищенный, возвращается назад.

По типу конструкции встроенная вытяжка бывает:

  • полновстраиваемая;
  • с выдвижной панелью;
  • козырьковая.

Полновстраиваемая

С выдвижной панелью

Козырьковая

Первый тип полностью помещается в вытяжной шкаф. Поэтому рабочая поверхность вытяжки равняется площади его дна, которое, как правило, меньше, чем площадь плиты. Для большей производительности вытяжки необходимо, чтобы эти два показателя совпадали. Поэтому большей производительностью обладают козырьковые модели и с выдвижной панелью. Козырьковые включают в себя внутреннее устройство, спрятанное в шкаф под вытяжку, и поверхность, нависающую над плитой.

Самой удобной является выдвижная модель. В выключенном состоянии она компактна, практически незаметна глазу. Чтобы включить, нужно выдвинуть панель, расположенную над плитой. Она может равняться площади плиты, а может быть больше.

По типу управления бывают кнопочные или сенсорные модели. Последние более современные, удобные в управлении. Включать, выключать, регулировать ее работу можно малейшим прикосновением, допустим, ребром ладони

Это важно, поскольку во время приготовления пищи руки нередко бывают грязными. Зато такая система требует более тщательного ухода. На сенсорной панели видны даже отпечатки пальцев, а вывести ее из строя проще, чем кнопочную. Если говорить о стандартных характеристиках, то их можно посмотреть в таблице

На сенсорной панели видны даже отпечатки пальцев, а вывести ее из строя проще, чем кнопочную. Если говорить о стандартных характеристиках, то их можно посмотреть в таблице.

Стандартная размерная сетка50х60х90 сантиметров.
Мощность вентиляторов (производительность)Для малогабаритной квартиры потребуется не менее 210 кубометров в час.
Тип используемого фильтра
  • жировой;
  • угольный.
Уровень шумаКомфортным считается уровень шума до 50 Дб.
Дополнительные функции
  • подсветка;
  • выдвижной экран;
  • автоматическое отключение выбранного режима.

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика

Материалы и инструменты, необходимые для работы

Для выполнения работ потребуются следующий инструмент:

  • рулетка, строительный уголок;
  • карандаш;
  • отвертка или шуруповерт;
  • ножовка по дереву;
  • лобзик: простой или электрический;
  • струбцины;
  • шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

  • Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
  • Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.
  • После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
  • По намеченным контурам вырезать лишние части.
  • Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
  • По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
  • Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

В прикрепленный к стене шкафчик требуется завести электричество.

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

Монтаж и крепление устройства

  • По окончании подготовительных работ вытяжка встраивается в требуемое место.
  • Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
  • Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
  • Затем устанавливают промежуточные полки.
  • Проверяют работу оборудования. При обнаружении недостатков – устраняют.
  • Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.

Как правильно установить встраиваемую вытяжку

Итак, такие модели устанавливаются в навесные шкафы без дна. Размер встраиваемой техники и шкафа должен совпадать. Необходимо заранее позаботиться о вентканалах ведущих в вентшахту, по ним воздух, выводимый воздухоочистителем, отправляется на улицу.

Схема монтажа встраиваемой вытяжки

Корпус встраиваемого воздухоочистителя монтируется прямо в подвесном шкафу кухонного гарнитура или на настенном кронштейне. Но монтаж стоит начать с заземления. Розетка должна располагаться на безопасном расстоянии от плиты и мойки.

Необходимо примерить воздухоочистительное устройство к стене и к шкафу, сделав при этом разметку. В шкафу с помощью лобзика вырезается дно. Через него будет легко вставить вытяжку. В верхней части делается отверстие, через которое будет проходить воздуховод. Диаметры трубы и отверстия должны совпадать.

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

  • регуляция уровня яркости встроенной подсветки;
  • задание голосовых команд системе;
  • автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
  • настройка времени включения, выключения вентилирующей системы, используя режим таймера;
  • присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
  • установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

В заключение

Вытяжки – это неотъемлемый элемент современной кухни, который выполняет очень важную роль, удаляя из помещения посторонние запахи, которые могут образоваться на кухне при приготовлении пищи. Это связано с тем, что приготовление еды не обходится без непредвиденных ситуаций, поскольку многие домохозяйки практикуют одновременное выполнение нескольких работ не только на кухне, но и по дому в целом. Как результат, то молоко убежало, то рыба на сковородке подгорела, то в духовке мясо пережарилось и появился запах горелого и т.д. Если вытяжки нет, то этот «смог» расходится по всей квартире, тем более что о качестве функционирования наших дверей даже говорить не приходится. Установленная над плитой вытяжка легко справляется с подобными проблемами. Конечно, если все сделано правильно и грамотно.

То, что вытяжка должна иметь свою систему вентиляции, даже не обговаривается, поскольку только так она может функционировать эффективно. Устанавливать воздуховоды от нее в существующие вентиляционные каналы многоэтажек – это неразумная затея, хотя многие на этот шаг идут. В многоэтажных домах довольно часто появляется обратная тяга, а это приводит к тому, что в кухню с улицы попадают посторонние запахи, в том числе и от работающих вытяжек соседей. Бороться с этим можно только одним путем – обеспечив свою вытяжку отдельным вентиляционным каналом.

В последнее время все большей популярностью пользуются встроенные вытяжки и это неудивительно, поскольку они не нарушают общего стиля, в котором выполняется оформление кухни. Дело в том, что встроенные вытяжки практически закрыты от взгляда человека, как и воздуховоды вместе со всеми элементами. Несмотря на это, их функциональность от этого не страдает. Как правило, вытяжка устанавливается персоналом, который монтирует кухонную мебель. Естественно, что за отдельную плату, хотя, как стоимость вытяжки, так и ее установка может входить в общую сумму работ, тем более что такой подход практикуют многие фирмы. Конечно, лучше воспользоваться услугами мастеров, поскольку будет с кого спросить, да и сделают они это более профессионально и более аккуратно.

Если мебель на кухне старая, но вытяжку все же необходимо установить, то можно обойтись своими силами, тем более что вопросы культуры выполняемых работ не могут быть на первом месте, если исходить из подобной ситуации. В таких случаях подойдет обычная вытяжка, которая крепится непосредственно к стене. Все элементы воздуховода можно оставить открытыми, но лучше использовать не алюминиевую гофру, а компоненты из ПВХ материалов, поскольку они имеют более привлекательный внешний вид.

Установка воздуховода для кухонной вытяжки
