Что такое стабилизатор тяги дымохода и принципы его работы
Устройство представляет собой механизм, который предусматривает дозированную подачу воздуха для оптимальной тяги в автоматическом режиме. Прерыватель – стабилизатор дымохода – оснащен предохранительной заслонкой, при помощи которой устраняется риск избыточного давления. Принцип работы регуляторного механизма заключается в следующем:
- при чрезмерной интенсивности потока газов срабатывает заслонка в компенсаторе тяги, что обуславливает частичное отсечение струи;
- положение клапана сохраняется до момента снижения температуры в топке до оптимальных значений;
- после того, как урегулируется температурный режим, заслонка возвращается в исходное положение.
Образование высокой тяги в дымоходе обусловлено климатическими и суточными изменениями, атмосферным давлением, существенными перепадами температур и другими факторами. Повышенная интенсивность потоков в дымовом канале негативно отражается на работе системы – снижается эффективность теплогенератора, повышаются топливные расходы. Для устранения проблем с давлением в трубе дымохода и нужен стабилизатор тяги.
Автоматические компенсаторы давления в канале дымоудаления являются универсальным устройством для всех категорий генераторов тепла. Конструкция выполняется из нержавеющей стали, предусматривает компактные размеры. Прибор выделяется относительно несложным механизмом, простотой монтажа и обслуживания. Нередко для обустройства автономных систем отопления изготавливают стабилизатор тяги своими руками.

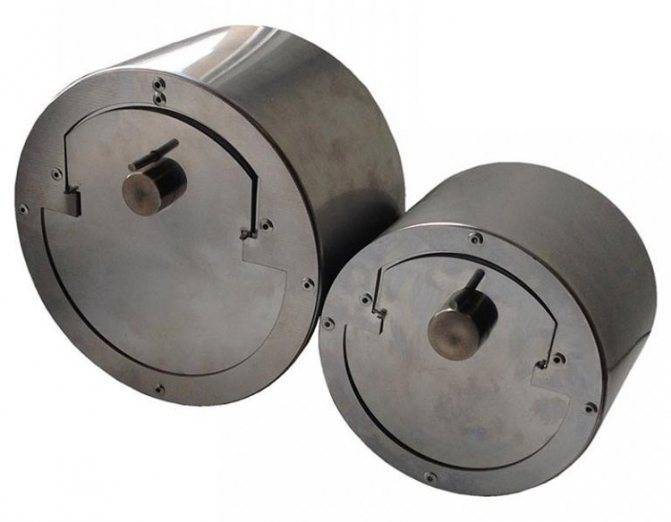

Стабилизаторы тяги дымохода

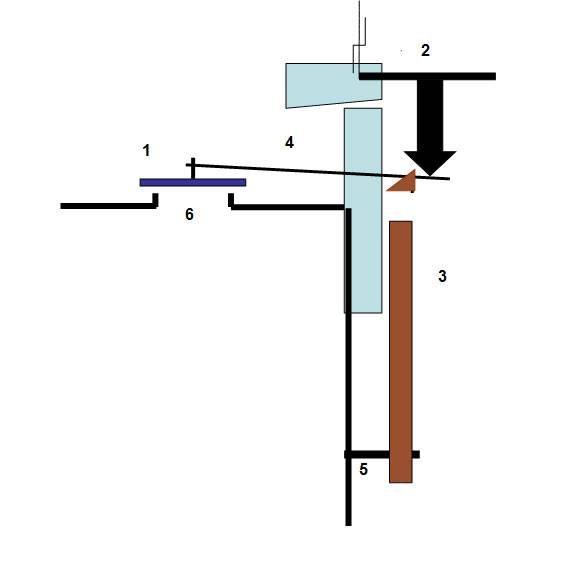

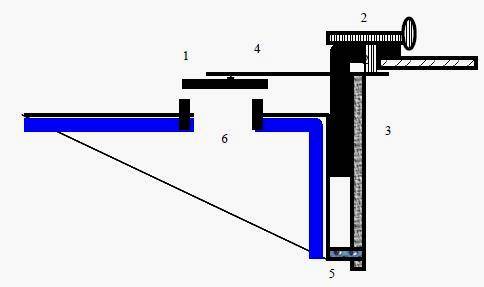

Простейший регулятор тяги
Из материалов потребуется:
- две трубы из алюминия типа лыжных палок;
- стальная пружина;
- стальной лист толщиной 3-5 мм;
- кран – букса, который можно снять со старого смесителя для воды;
- цепочка, которую можно снять с пробки для ванной.
- Две трубки – верхняя и нижняя – располагаются близко к стенке прибора.
- Верхняя трубка расположена между первым рычагом и краном – буксой.
- Нижняя трубка расположена между первым и вторым рычагом с пружиной.
- Цепочка соединяет второй рычажок с заслонкой.
- Рычаги, крепление крана вырезаются болгаркой из стального листа.
- Ось рычага находится между местами крепления к рычагу остальных деталей.
Получившаяся конструкция работает следующим образом:
- Кран задаёт начальное смещение трубок.
- Верхняя трубка нагревается, удлиняется.
- Первый рычажок, толкаемый верхней трубкой, поворачивается на определённый угол.
- Нижняя трубка, толкаемая первым рычагом, тоже нагревается и удлиняется. При этом она толкает второй рычажок.
- Он поворачивается и отпускает цепочку, натянутую между ним и заслонкой поддувала.
- Она опускается.
Увеличение температуры приводит к уменьшению подачи воздуха. Процесс горения наиболее эффективен при согласовании поддувала и дымохода. Чтобы выделившийся из дров газ, который затем загорается, не попал в дымоход слишком рано, необходимо регулировать поток дыма в нём. Для этого в начале дымохода должна быть регулируемая заслонка. Если она открывается и через неё поступает больше воздуха, должна открываться и заслонка дымохода, чтобы через него быстрее проходил дым.
После испытания регулятора нужно составить инструкцию по его использованию.
Как поставить и настроить регулятор
Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.
Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.
- Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
- На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
- Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
- Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
- В завершении фиксирующий винт снова затягивают.
После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.
Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.
Вместо предисловия
Сегодня высокие технологии позволяют создавать разные средства автоматизации, благодаря им котельное оборудование работает самостоятельно, а уделять ему внимание почти не нужно. Но большинство из них используют электроэнергию, что не очень удобно. Вместе с перебоями в подачи электричества дом наполняется холодом, эту ситуацию нельзя назвать редкой
В качестве причины выступает отключение отопительного прибора автоматикой
Вместе с перебоями в подачи электричества дом наполняется холодом, эту ситуацию нельзя назвать редкой. В качестве причины выступает отключение отопительного прибора автоматикой.
Однако в продаже сегодня можно встретить достаточно простые средства автоматизации, которым не нужна для работы электроэнергия, сюда можно отнести регулятор тяги, который используется совместно с котлами с механическим приводом.
Нюансы усиления тяги дымохода
Производители предлагают 3 типа устройств для оптимизации скорости потока газов в дымоходной системе:
- дефлектор;
- дымовой вентилятор;
- стабилизатор тяги.
Модели компенсаторов интенсивности струи различаются по способу исполнения, устройства изготавливаются исключительно из нержавейки.
Дефлектор
Прибор устанавливают на верхней линии вытяжной трубы. По устройству различают модели:
- неподвижные;
- поворотные (флюгельные);
- вращающиеся.
За счет разницы диаметров корпуса и оголовка возникает эффект, стимулирующий движение воздуха, так как на конце трубы с меньшим поперечником образуется область пониженного давления. Прибор эффективен исключительно при наличии ветра, в остальных случаях он бесполезен.
Вращающийся дефлектор
Дымовой вентилятор
Агрегат способен обеспечивать стабильно качественную работу автономной системы теплоснабжения частного домовладения вне зависимости от погодных факторов. Единственный минус – устройство работает на электричестве.
Стабилизаторы силы тяги
Оборудование предназначено для автоматического регулирования тяги. Струя корректируется при помощи заслонки, которая срабатывает при изменении температуры потока газов в вытяжном канале. Прибор энергонезависим, прост в исполнении.
Другой способ усиления тяговой силы заключается в элементарной чистке дымоходной трубы. Можно самостоятельно прочистить шахту с применением металлического ерша или груза, или же прибегнуть к услугам профессионального трубочиста.

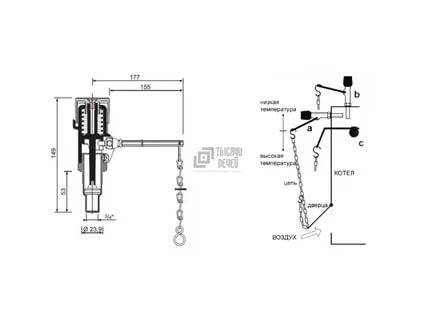

Конструкция современного регулятора тяги
Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.
Регулятор тяги в разрезе
Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.
Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.
Конструкция современного регулятора тяги
Механизм будет состоять из таких элементов:
- Сам корпус регулятора, который изготавливается из прочного и надежного металла.
- Головка устройства, выполненная из пластика.
- Гильза, которая производится из латуни или же другого материала, который является термостойким.
- Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
- Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.

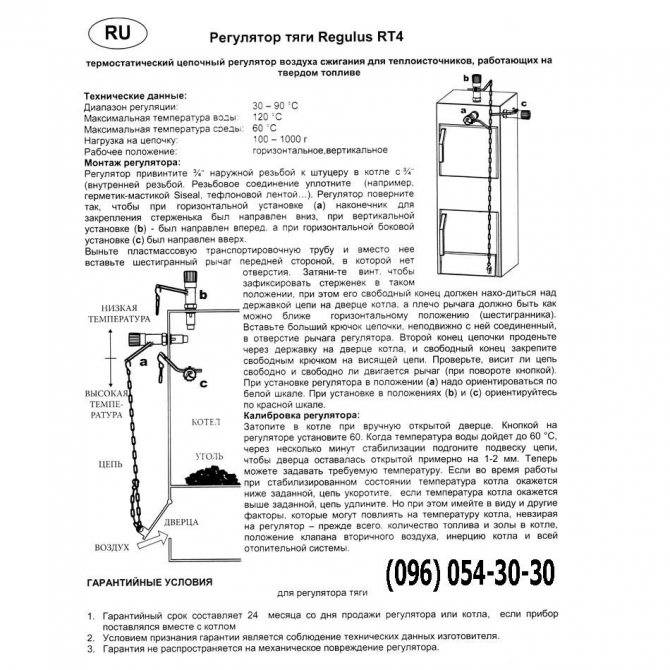

Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто — они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.
Правила установки и подготовки к работе
Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.
Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки
Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.
Настройка выполняется в несколько этапов:
- Откройте дверцу зольника (не прикрепляя к ней цепочку).
- Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
- Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
- Подсоедините цепочку к рычагу.
- Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
- Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
- Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
- Затяните на рукояти фиксирующий винт.
Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.
Источники
- https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
- https://dymohod-msk.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
- https://stroycollege12.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
- https://probaltur.ru/batarei/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-nastroit-gorenie-nastrojka-avtomaticheskij-i-mehanicheskij-tyagoregulyatory.html
- https://indclimat.ru/ustanovka-i-nastrojka-regulyatora-tyagi-na-tverdotoplivnom-kotle/
- https://msmetall.ru/instrument/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-instrukciya.html
- https://livelyday.ru/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-vybor-ustanovka-i-nastrojka-svoimi-rukami/
- https://ProUteplenie.com/otoplenie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-vybrat-mehanicheskoe-ustroystvo-upravlyayuschee-zaslonkoy-kotloagregata-printsip-ego-raboty-luchshie-modeli-i-ih-tseny-ustanovka-i-kalibrovka
- https://falcon93.ru/kak-nastroit-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov/
- https://oboiman.ru/teplo/regulator-tagi-dla-tverdotoplivnyh-kotlov-instrukcia-nastrojka-princip-raboty-avtomaticeskij-i-mehaniceskij.html
- https://positroika-doma.ru/otoplenie/regulyator-tyagi-dlya-kotla-kak-ustanovit-nastrojka-svoimi-rukami
- https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
- https://tex16.ru/instrumenty-i-prisposobleniya/regulyator-goreniya-regulirovka.html

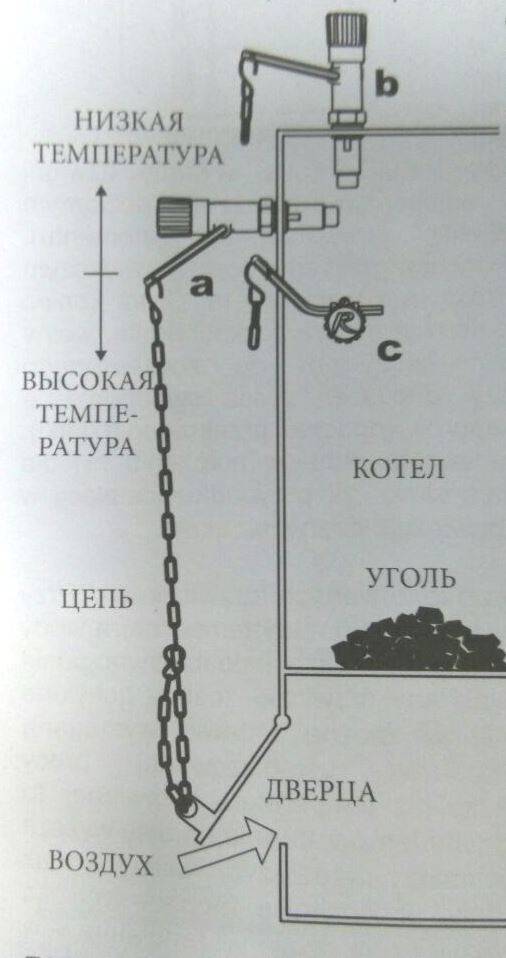

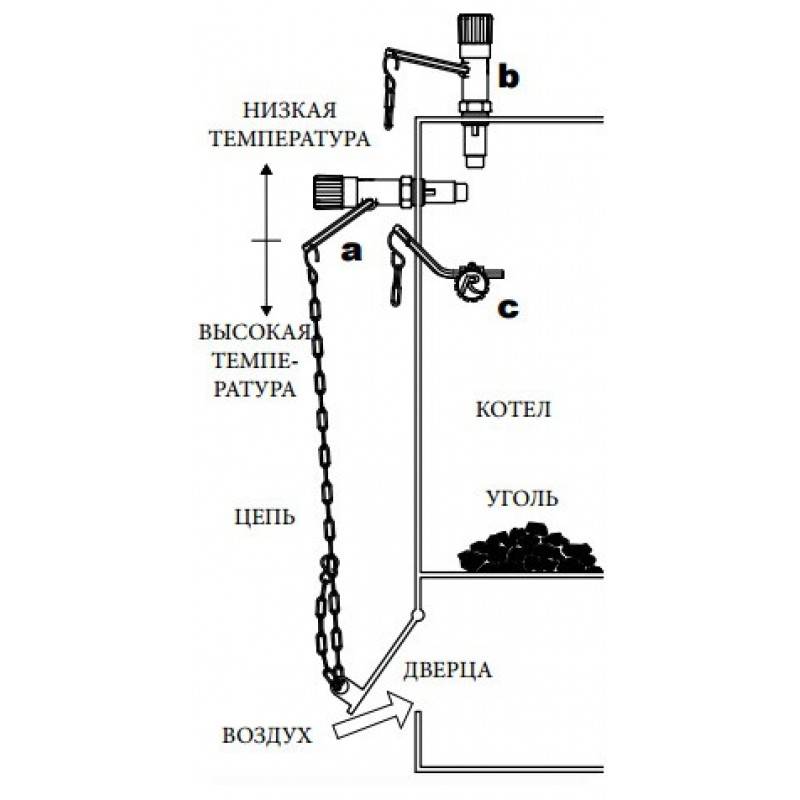

Как работает регулятор тяги
Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.
Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:
Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:
- При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
- Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
- Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
- Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.
Ограничитель тяги работает по обратному принципу – чем выше температура воды в котловом баке, тем сильнее прикрывается заслонка Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается предельная температура теплоносителя.
Место установки вентилятора зависит от конструкции ТТ-котла. Нагнетатель крепится к проему дверцы зольника (вместо заслонки) либо к специальному фланцу на верхней панели отопителя
Электрические котлы
Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.
Механический таймер котла
При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:
Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.
Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.
Полезные советы
Основная рекомендация производителей состоит в том, что регулятор тяги перед активной эксплуатацией нужно проверить на всех возможных температурных режимах.
Не переживайте, если в первый раз что-то пойдет не так. После закрытия или открытия заслонки пройдет несколько минут до остывания / подогрева теплоносителя.
Посмотрите видео-ролики о линейке «Куппер» на сайте нашей компании, а также бесплатный курс по монтажу и настройке регулятора. Специалисты «Теплодара» всегда рады ответить на любые интересующие вас вопросы.
Регулятор тяги для котлов линейки «Куппер» — простой в использовании, удобный и эффективный инструмент для автоматизации обогрева помещения, значительно повышающий удобство эксплуатации отопительной системы.
Как сделать стабилизатор тяги своими руками
Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.
Для работы вам понадобятся:
- Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
- Электроды по нержавейке диаметр 4 или аргон для газосварки.
- Болгарка, отрезной и шлифовальный круг.
Материалы для изготовления стабилизатора тяги:
- Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
- Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.
Схема монтажа следующая:
- Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
- Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
- Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
- На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
- На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
- Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
- В нижней части заслонки сверлят отверстие под регулирующий болт.
- В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
- Устанавливают заслонку на корпус.
- Устанавливают стабилизатор тяги на трубу.
При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.
Установка и калибровка регулятора тяги

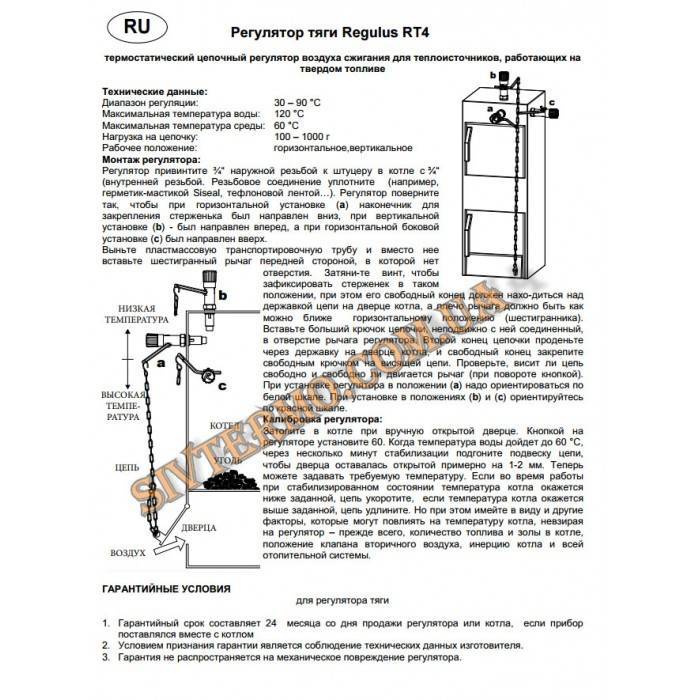

Как правильно установить регулятор тяги

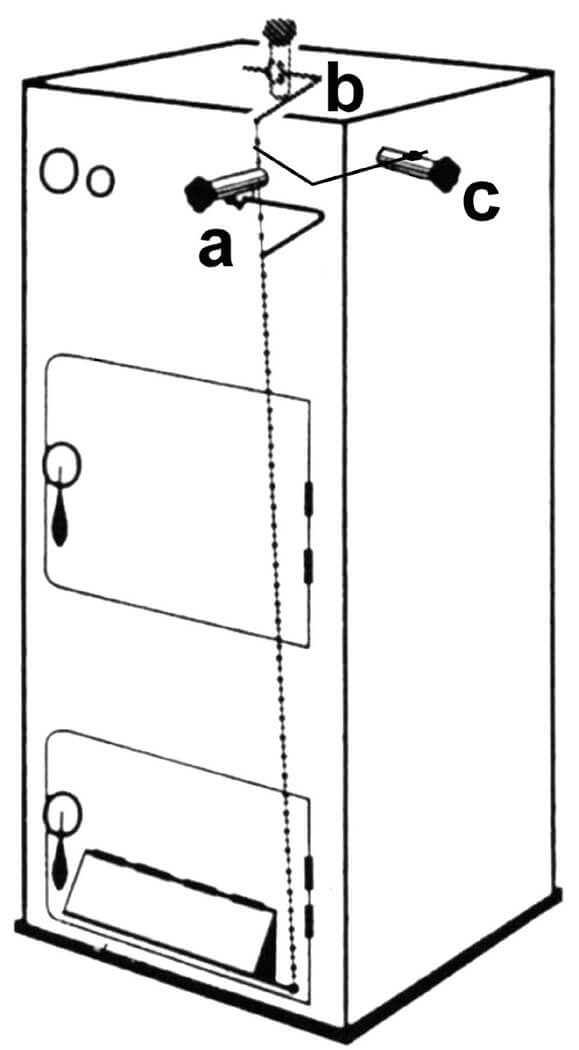

Монтаж по инструкции производится при слитом теплоносителе в отопительной системе. Рычаг отсоединяется, а регулирующий механизм вкручивается по резьбе в посадочное место. Для запаковки резьбы применяются уплотнители в виде нитей, пакли, других подобных материалов, используется лента фум. Направление наконечника на приводе определяется в соответствии со схемой в техническом паспорте, рычаг встраивается и крепится винтом.
При горизонтальном положении крепежный элемент располагается вверху и показания нагрева определяются по красной шкале. При вертикальном монтаже винт ставится сзади, и температура читается на желтой шкале.
Настройка проводится на работающем отопительном агрегате при температуре +60°С:
- цепь вставляется в отверстие тела рычага, но к заслонке не присоединяется, дверца ставится в открытую позицию для доступа кислорода;
- фиксирующий винт расслабляется на координирующей рукоятке;
- на шкале выставляется требуемая температура;
- цепочка присоединяется к заслонке в тот момент, когда будет достигнута установленная температура.
Работа котла на пеллетном топливе
В последнее время очень широко находит свое применение пеллетное топливо. Котел Дон 16 так же, как и любой другой можно перевести на пеллеты. Хотя это не очень дешевое мероприятие, но после установки пеллетной горелки с бункером помогает сэкономить на топливе, а также на времени по обслуживанию котла. Помимо этого, от данного топлива практически нет мусора, его очень легко хранить в мешках.
Для перевода необходимо приобрести и установить саму пеллетную горелку и бункер для топлива. Стоит сказать, что при переводе на это топливо не нужно никаких разрешений, хотя котел будет работать почти как газовый.
Отопительный котел Дон 16 с пеллетной горелкой
Электронные регуляторы для ТТ котлов
Электронный терморегулятор для твердотопливного котла, работает по принципу механического, но, с определенными отличиями:
- Микропроцессорная автоматика для твердотопливных котлов подключается к выносным терморегуляторам, расположенным в отапливаемых помещениях.
Заслонка открывается посредством электропривода.
Автоматика одновременно подключается к приборам для улучшения тяги. При падении температуры, открывается заслонка зольника и включается нагнетающий вентилятор, способствующий быстрому нагреву теплоносителя.
Микропроцессорный регулятор поддержания заданной температуры в твердотопливном котле, быстро срабатывает при поступлении сигнала о перегреве теплоносителя. Погрешность в настройках не более 1°С.
Как работает электронная автоматика
Автоматика подключается к выносным датчикам съема температурных показателей в помещениях. В отличие от механического контроллера, считываются не показатели нагрева теплоносителя, а интенсивность прогрева воздуха в комнатах.
Принцип работы электронного регулятора тяги заключается в следующем:
- Комнатные температурные датчики передают сигнал на блок автоматики котла.
Микропроцессор считывает получаемые сигналы и передает команды электроприводу.
Электропривод соединен с цепочкой, подключенной к заслонке.
Двигатель натягивает привод, открывая и закрывая заслонку на необходимое расстояние.
Дополнительно, блок автоматики для водогрейного твердотопливного котла, подключен к вентиляторам, нагнетающим воздух, циркуляционному насосу (установлен в некоторых моделях) и системе автоматической подачи топлива.
Автоматика котла подключается к программируемому термостату. Современные модели устройств, являются погодозавимыми, что позволяет учитывать не только внутренний микроклимат в помещении, но и температуру окружающей среды. Автоматика управления подключается к вентилятору твердотопливного котла, что позволяет быстрее разжигать топливо и точнее регулировать его работу.
Регулировка автоматического регулятора тяги не требуется. В отличие от механического аналога, автоматика подстраивается под работу котла.
Настраиваем регулятор тяги
В целом с помощью инструкции, которая прилагается в комплектации устройства, можно запросто разобраться с настройками конструкции. Однако, в случае её утери, предоставляется поэтапный список ходов:
- Для начала необходимо разжечь котёл. Потом открыть дверцу, но главное, не присоединять к ней цепочку. Это нужно для того, чтобы образовался доступ для воздушных масс.
- Затем ослабить винт, который фиксирует положение на регулировочном механизме.
- После чего можно выставить определённую температуру с помощью прокрутки рукоятки.
- Когда значение будет достигнуто, желательно прикрепить привод к заслонке. Она должна быть немного открыта.
- В завершение зафиксировать винт.
Главное — периодически следить за термометром и не спешить за изменениями настроек
Кроме этого, важно расстояние цепочки — менее 1 миллиметра. Некоторым моделям устройство свойственно некое запаздывание, так как теплоноситель неспособен молниеносно потухнуть
