Изготовление плавного пуска
Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

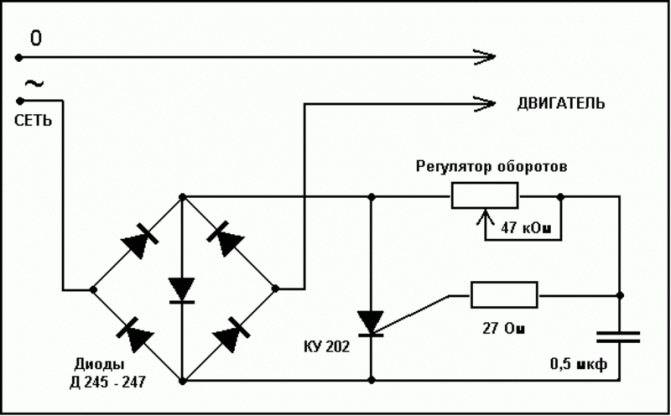

Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Плавный пуск и регулировка оборотов вращения
Плавный пуск электроинструмента – главный залог его долголетия. Вспомните, когда перегорает электрическая лампочка? В большинстве случаев в момент включения. Так как после подключения к электрической сети резко растет нагрузка. Подработанные места спирали не выдерживают и она перегорает.
Такие же процессы протекают и в болгарке. В момент включения ток резко растет, так как движущим силам нужно не просто двинуть якорь с места, но к тому же стремительно набрать нужные обороты. Эффект от такового жесткого запуска может быть самый плачевный – обрыв обмотки.
Чтоб понизить возможность выхода из строя инструмента из-за жесткого запуска нужно доработать болгарку и снабдить ее маленьким интегрированным устройством плавного запуска.
Еще одна доработка – регулятор вращения. Из своей практики каждый знает, как неловко работать с инвентарем, который не имеет регулировки вращения. Если в электродрели нет такового приспособления, то тяжело подобрать скорость вращения и подачу сверла. Это приводит или к заклиниванию сверла, или к его поломке.
READ Вал на циркулярку своими руками без токаря
Аналогично работает токарный станок, в каком существует целый набор особых шестерен для регулировки вращения шпинделя. От этого почти во всем зависит не только лишь сохранность резца, да и качество обработки материала.
Соединить внутри себя два плюсы – плавный пуск и регулировку оборотов вала можно при помощи электрической схемы. Ее полностью можно собрать своими руками и установить прямо в корпус машины. С таковой схемой она будет плавненько запускаться, не создавая перегрузок в обмотках и сети. И с этой же схемой показаться возможность регулировать обороты, чтоб подбирать режим работы с хоть каким материалом.
Если резать металл со значимой шириной и твердостью, то нужно поддерживать огромные обороты. Но при обработке поверхностей легкоплавких материалов большая скорость больше навредит, чем поможет делу. Ее нужно уменьшить. На большой скорости небезопасно работать с камнем либо кафелем. И тут ее нужно сбавить.
Даже при стачивании диска скорость вращения нужно пропорционально изменять, так как линейная скорость кромки диска будет уменьшаться. Не обойтись без регулятора оборотов, работая диском с алмазной насечкой, так как при высочайшей температуре он очень стремительно разрушается.
Все гласит о том, что, если болгарка не имеет регулятора оборотов, то его непременно нужно сделать и установить в машину.
Как плавно запустить двигатель?
Существует 5 главных способов плавного запуска.
Высочайший вращающий момент может быть сотворен методом прибавления наружного сопротивления в цепь ротора, как показано на рисунке.
При помощи включения в схему автоматического трансформатора можно поддерживать пусковой ток и вращающий момент за счет уменьшения исходного напряжения. Смотрите набросок ниже.
- Прямой пуск – это самый обычной и дешевенький метод, так как асинхронный движок подключен впрямую к источнику питания.
- Соединения по специальной конфигурации обмоток – метод применим для движков, созданных для эксплуатации в обычных критериях.
Внедрение УПП – это более передовой метод из всех перечисленных способов. Тут полупроводниковые приборы, такие как тиристоры либо тринисторы, регулирующие скорость асинхронного мотора, удачно подменяют механические составляющие.
Модели на болгарку 600 Вт
- Для инструментов на 600 Вт, употребляют пускатели с контактными симисторами, у их перегрузка не выше 10 А. Также помните, что есть огромное количество устройств с обкладками. Они неплохи собственной защищенностью и не будут в ужасе от увеличения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При всем этом сопротивление будет зависеть от поставленного триода. Если он употребляется линейного типа, то вышеуказанный параметр не превзойдет 50 Ом.
- Если говорить про дуплексные триоды, то сопротивление при суровых оборотах может дойти до 80 Ом. Совершенно изредка у моделей могут повстречаться стабилизаторы, которые работают от компараторов. Почти всегда, они закрепляются сходу на модули. Некие виды создаются с проводными транзисторами. У их самая малая частота начинается от 5 Гц. Они страшатся перегрузки, но могут поддерживать большие обороты при напряжении 220 вольт.
Типы устройств плавного старта
Их можно разделить на четыре категории.
- Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
- Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
- Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
- Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.
Прямой запуск
В электросхеме прямого пуска машина непосредственно подключена к сетевому напряжению питания.
На схеме выше показана характеристика пускового тока при прямом старте. При таком подключении повышение температуры в обмотках машины минимальное.
Подключение осуществляется с помощью контактора (пускателя). В схеме применяется реле перегрузки для защиты электродвигателя. Однако такой метод применим, когда нет ограничений по току.
Во время старта машины пусковой момент ограничивают, чтобы сгладить резкий рывок, вследствие которого могут выйти из строя механические части привода и подсоединенные механизмы.
По этой причине производители крупных электродвигателей запрещают их прямой пуск.
Понадобится
- Микросхема – КР1182ПМ1.
- R1 – 470 Ом. R2 – 68 килоом.
- C1 и C2 – 1 микрофарад – 10 вольт.
- C3 – 47 микрофарад – 10 вольт.
Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».
Мощность устройства зависит от марки симистора, который вы поставите.
Например, среднее значение тока в открытом состоянии у разных симисторов:
- BT139-600 – 16 ампер,
- BT138-800 – 12 ампер,
- BTA41-600 – 41 ампер.

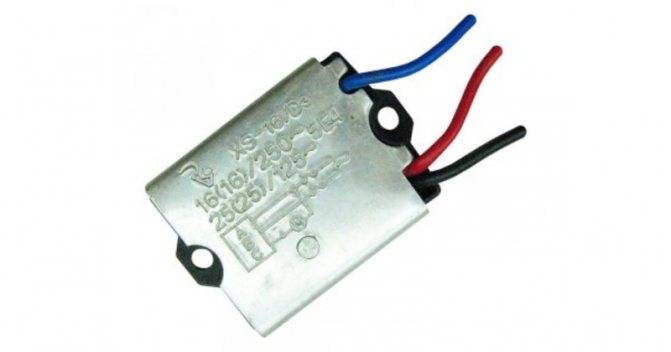

Блоки плавного пуска с тремя проводами
Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.
Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.
Схема подключения на них следующая:
Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).
Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.
В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.
Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.
Для чего он нужен
Если инструмент не оснащен регулятором оборотов, значит он ему не нужен. Угловая шлифмашина, к примеру, всегда используется при полных оборотах, иначе она становится опасной. Для чего такому электроинструменту плавный пуск? Причин немало, ведь резкий старт двигателя той же шлифмашины или электрофуганка вызывает:
- выгорание щеток и ламелей ротора;
- токовый удар в электросети;
- попытка инструмента вырваться из рук, что небезопасно;
- сильный пусковой удар шестеренок редуктора друг о друга, вызывающий их быстрый износ.
При плавном же пуске ни токового, ни механического удара не произойдет. Двигатель электроинструмента плавно запустится и выйдет на максимальные обороты.
ПЛАВНЫЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ
Логичным способом снижения пускового тока стало снижение напряжения, подаваемого на статор в момент запуска, с его постепенным увеличением при разгоне двигателя.
Простейший и наиболее старый способ плавного пуска – реостатный пуск электродвигателя: в цепь статора последовательно включается несколько мощных резисторов, последовательно закорачиваемых контакторами.
Также могут использоваться и дроссели высокой индуктивности (реакторы), а также автотрансформаторы.
Подобный способ плавного пуска имеет очевидные недостатки:
Проблематичность автоматизации.
Работа контакторов не привязывается к реальному значению тока, они либо переключаются вручную, либо перебираются с помощью реле времени автоматически.
Усложнение пуска под нагрузкой.
Так как крутящий момент асинхронного двигателя пропорционален квадрату напряжения питания, снижение напряжения в момент пуска в 2 раза приведет к снижению крутящего момента в 4 раза. Применение плавного пуска с электродвигателями, напрямую подключенными к нагрузке, значительно увеличивает время выхода на рабочие обороты.
Совершенствование силовой электроники позволило создать компактные автоматические устройства плавного пуска (также называемые софтстартерами от английского soft start – «мягкий пуск») для асинхронных электродвигателей, устанавливаемые на стандартную монтажную рейку электрощитов.
Они обеспечивают не только плавный разгон, но и торможение двигателя, позволяя регулировать параметры токов пуска и остановки в различных режимах:
- Постоянное токоограничение.
В момент запуска ток ограничивается на заданном превышении номинального и удерживается на этой величине все время разгона двигателя. Обычно используется ограничение на уровне 200-300% номинального тока. Перегрузка становится малозначительной, хотя ее длительность возрастает.
Формирование тока.
В данном случае токовая кривая в момент включения двигателя имеет больший наклон, после чего софтстартер переходит в режим токоограничения.
Такой метод плавного пуска применяется при подключении к маломощным подстанциям или генераторам для снижения стартовой нагрузки, однако пусковой момент электродвигателя в данном случае минимален. Для устройств, лишенных холостого хода электродвигателя, использовать формирование тока с пологой стартовой кривой невозможно.
Ускоренный пуск (кик-старт).
Применяется с двигателями, напрямую приводящими нагрузку, так как иначе их пусковой крутящий момент может оказаться недостаточным для страгивания ротора.
В этом случае устройство плавного пуска допускает кратковременное превышение пускового тока в несколько раз (фактически осуществляется прямая коммутация), по истечении заданного времени ток снижается до двух-трехкратного превышения номинала.
Останов на выбеге.
При отключении двигателя напряжение с него снимается полностью, вращение якоря продолжается по инерции. Наиболее простой способ коммутации, применимый при небольших мощностях и малой инерции привода.
Однако в момент разрыва цепи происходит сильный индуктивный выброс, приводящий к сильному искрению в контакторах. На мощных электродвигателях, а также при высоких рабочих напряжениях данный способ отключения неприемлем.
Линейное снижение напряжения.
Применяется для более плавной остановки двигателя. Нужно помнить, что крутящий момент двигателя при этом снижается нелинейно из-за квадратичной зависимости момента от напряжения, то есть снижение момента происходит наиболее резко в начале кривой.
Отключение питания происходит при минимальном токе в обмотке, соответственно коммутирующие выключатели практически не изнашиваются образованием искры между контактами.
Для снижения нагрузок при остановке применяется управляемое снижение напряжения:
- вначале ток снижается минимально;
- затем кривая начинает снижаться круче.
Снижение крутящего момента электродвигателя при этом близко к линейному. Этот способ управления остановом электродвигателя применяется в устройствах с высокой инерционностью привода.
При использовании такого рода устройств плавного пуска пусконаладочные работы заключаются в настройке нужного типа кривой пускового тока и, в случае использования режимов формирования тока или ускоренного старта, настройке длительности временного интервала начального участка кривой.
Применение устройств плавного пуска позволяет автоматизировать пусковой режим, но его главный минус остается – либо приходится закладывать в устройство возможность холостого хода электродвигателя, либо допускать кратковременные перегрузки сети, раскручивая мотор и нагрузку с кик-стартом.
Недостатки электроинструмента и срок службы
Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.
Электроинструмент без такого устройства имеет кучу недостатков:
искрение якоря на коллекторе с выгоранием ламелей якоря
выгорание щеток и более быстрое их стачивание
чаще выходят из строя обмотки ротора и статора
токовый бросок в общую электросеть
удары шестерней друг о друга и более быстрое их срабатывание
опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность
При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза
Что немаловажно для непрофессиональных столяров
Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.
Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.
Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.
Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.
Данная коробочка рассчитана на ток 12 Ампер.
Есть и более мощная модель на 20А.
Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.
Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.
Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
Как выбрать торцовочную пилу
По сфере применения торцовочные пилы делятся на:
- бытовые – обладают невысокой прочностью, точностью реза, не способны справиться с высокими нагрузками. Часто имеют небольшой вес и скромные технические характеристики.
- Профессиональные – предназначены для продолжительной непрерывной работы, обладают повышенной прочностью, а все составляющие элементы плотно подогнаны для выполнения реза высокой точности
Характеристики
- Мощность – 1,1 кВт.
- Скорость вращения – 4800 об/мин.
- Параметры пропила: высота – 50 мм, ширина – 110 мм.
- Параметры диска: диаметр – 190 мм, посадочное отверстие – 30 мм.
- Углы работы: наклон – до 45°, поворот – до 46°.
- Масса – 8 кг.
ELITECH ПТ 1825К
По основным характеристикам от предыдущей торцовочной пилы данная модель отличается частотой вращения круга, но разница не столь существенна, поэтому она способна обрабатывать такие же материалы – тонкий алюминий, дерево, пластик. С ее помощью можно обрабатывать заготовки шириной до 305 мм. Использование лазерного указателя обеспечивается повышенная точность.
Длинные заготовки фиксируются с помощью удлинительных скоб. Для обработки различных материалов предусматривается использование дисков толщиной до 2,8 мм, при этом их диаметр не должен превышать 255 мм. Защита обеспечивается за счет кожуха, которые не дает механически воздействия и пыли добраться до диска.
- Угол наклона и поворота составляет 45 градусов.
- Длинный сетевой кабель для подключения к электросети.
- В комплекте диск с 60 зубьями.
- Функция плавного пуска/торможения.
- Регулируемая глубина пропила.
Лапка скользит по глянцевой поверхности, поэтому тяжело прочно зафиксировать угол поворота.
BOSCH PCM 8 S
Отличная торцовочная пила с протяжкой и прочным алюминиевым корпусом, устойчивым к деформациям. Легкое и компактное устройство обеспечивает точность пропила, используется даже для крупногабаритных изделий. Неподвижность обусловлена использованием специального зажима. Также в процессе распила используются расширители стола, лазеры, ограничитель глубины.
Для работы с широкими заготовками имеется функция протяжки. Лазерный указатель обеспечивает максимальную точность при пилении, он не забивается опилками, поэтому линия и направление остаются заметными при любых условиях.
- Канавки пропиливаются с использованием ограничителя глубины.
- Пылесборник в комплекте.
- Компактные размеры, небольшой вес и ручка для простоты переноски.
- Фиксатор шпинделя для замены диска.
- Пильный твердосплавный диск в комплекте.
ЗУБР ЗПТ-255-1800 ПЛ
Хорошая торцовочная пила с протяжкой, предназначенная для точного распила заготовок. Она изготовлена российской компанией, поэтому найти детали на нее очень просто. Безотказный срок службы составляет минимум 5 лет, а при должном уходе он составит несколько десятков лет. Это надежная, прочная установка, которую можно использовать для работы с металлом, деревом, пластиком. Пильный диск с множеством зубьев имеет большую толщину, что позволяет расширить область применения.
Лазерный указатель обеспечивает точность распила, позволяет провести ровную, четкую линию. Разрез осуществляется под любым углом, для этого предусмотрен поворот стола, возможность фиксации в произвольном положении. Крепится заготовка посредством струбцины.
- Автоматический защитный кожух.
- Сохранение чистоты рабочего места за счет подключения пылесоса.
- Гарантия 5 лет.
- Хорошее качество сборки, материалов.
Не предусмотрен плавный запуск.
Применение в болгарке
Во время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.
Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ фирмы «Интерскол». Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.
Двусторонний рез
Довольно часто при креплении листа на профиль в сложных местах требуется выполнить двусторонний рез. Используется такой метод при оформлении оконных проемов, дверных, при необходимости обойти балки и другие сложные конструкции. Чем лучше резать гипсокартон в таком случае? Для начала требуется сделать отверстие прямоугольной либо квадратной формы. Вырезать его можно при помощи такого простейшего инструмента, как ножовка, либо острого ножа. Процесс резки не составляет сложностей:
- сначала надо нанести на лист разметку при помощи простого карандаша и линейки;
- с одной стороны лист надо подрезать при помощи ножовки, а с другой, используя нож;
- теперь гипсокартон надламывается, срезается с одной стороны.
После надо при помощи обдирочного рубанка тщательно обработать кромку, чтобы получить ровные края. Когда лист раскроен, можно закрепить его на требуемом месте при помощи саморезов. Стыки и швы после монтажа шпаклюются, предварительно проклеиваются специальной сеткой.
Подготовка к монтажу устройства
Изготовление и применение переноски с маленьким БПП сэкономит деньги на покупку новых электроинструментов, продлив срок службы старых. Для бытовых условий достаточно применить блок на 12А с аббревиатурой KRRQD12A (см. рисунок ниже).
Такое устройство следует применять для пуска и работы коллекторных типов двигателя электроинструмента с мощностью до 2500 Ватт. Купив БПП, следует подобрать удлинитель достаточной для работы длины. Также нужно подготовить отдельную розетку, кусок многожильного мягкого медного провода, инструменты, термоусадки или изоленту. В случае если провода в удлинителе припаяны, а не прикручены на болтовом соединении, понадобятся паяльник, канифоль, припой.
