Особенности применения гибкого вала для дрели

Выбор стоимости прибора и производителя

Для многих специалистов параметр стоимости является приоритетным, немалой популярностью пользуются и марки известных производителей. В случае с приобретением прибора известного изготовителя человек получает гарантию качества и обслуживания. Но приборы, произведенные изготовителями известных марок, стоят недешево. Если вам предлагают популярную марку по низкой цене, значит, имеет случай подделки ее некачественными фирмами китайского производителя. Это говорит о том, что от модели осталось одно красивое наименование, написанное со вкусом. Список известных производителей, которые отвечают перед потребителем за всю свою производимую продукцию, выглядит так: Bosch, Bort, Stayer, Gardenlux, Makita, FIT, Dremel, Prorab, Sturm, DeWalt, «Витязь». Что касается различия в ценах, то здесь существует большой разброс. Простые мало функциональные приборы приобретают за сумму, эквивалентную 15–20 долларов, а за приборы с большой мощностью с разнообразным числом процессов придется уплатить около 1 тысячи долларов.

Для некоторых начинающих специалистов и любителей стоимость прибора и узнаваемость бренда играет чисто символический смысл, гораздо важнее, если прибор точно соответствует работе, для которой он будет приобретен. Именно это требование позволяет купить качественные приборы по невысокой стоимости наших отечественных производителей.

Гибкий вал для гравера или дрели

Всем привет. Быстрообзор гибкого вала, который можно приобрести отдельно для гравера или дрели.

Я уже писал про то, как и для чего использовал мощный гравер на 400Вт


И про самодельную стойку для гравера/дрели.

Ничего сложного в изготовлении стойки нет, фактически можно заменить куском доски/фанеры и хомутом для труб из хозмага. Диаметры: 60 и 35 мм


Можно использовать специальные тиски-зажим, цена вопроса $10

Одно из назначений подобной стойки — удерживать дрель при работе с гибким валом.

Несколько слов про гибкий вал для гравера


Подходит для мощных граверов и дрелей, предназначен для монтажа в кулачковый патрон. Длина около метра, сделан качественно — металл, ручка алюминий, на вал на подшипниках. В ручке есть небольшой ключевой патрон для зажима насадок с хвостовиком до 6 мм.

Вот информация

из лота:Материал ручки: Алюминий сплав Диаметр патрона: 6 мм Зажимаемый размер:0.5-6.5 мм Макс скорость: около 10000 р/м Ручка (Длина): 15 см Ручка (Диаметр): 26 мм Общая длина: 110 см

Изображение хвостовика вала, который зажимается в дрель или гравер

Обратите внимание на подшипник


Использовать можно как и гравер — с насадками или сверлами.

Итак, посылка пришла где-то за 12 дней — заказывал из наличия в РФ.


Причем, несмотря на маленькие размеры, пакет был увесистый.

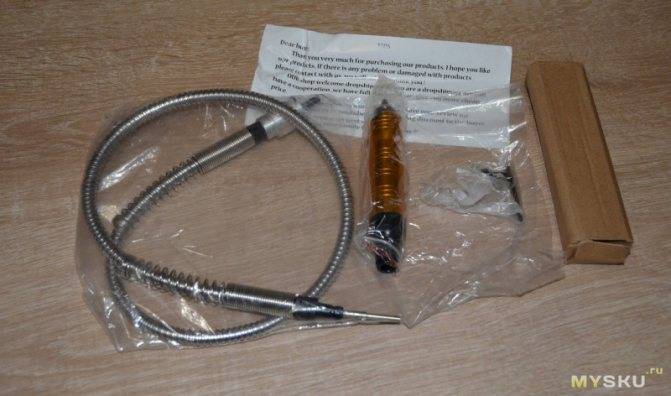

Внутри пакета небольшой набор: гибкий удлинитель + патрон, а также ключ для затягивания патрона.


Внешний вид гибкого вала


В хвостовике действительно стоит подшипник.


На фото видно внутри стопорное кольцо и 608z подшипник


Рубашка — металлический гофрированный рукав

Ручка упакована в пакет отдельно.


Внешний вид ручки


Размер ручки около 15 см


Патрон кулачковый, до 6.0 мм


В ручке аналогично стоит 608z подшипник, а также вал с прорезью для установки гибкого удлинителя.

Присутствует уплотнительное кольцо на колпачке

При сборке смотрите, чтобы шлиц попал в паз.


Далее защелкивается с характерным звуком (на фото без колпачка для наглядности)


В сборе и перед установкой в держатель.

Порядок установки

Маленький лайф-хак.

Данный вал подойдет для использования с дрелью или шуруповертом с регулировкой оборотов и кулачковым патроном. Из минусов — нужно будет левой рукой (левой пяткой и т.п.) нажимать на курок инструмента.


Поэтому рекомендую посмотреть в сторону приспособы типа педальки. Зажим для дрели можно сделать типа такого или посмотреть вертикальную стойку.


Ну и в плане работы с гибким валом все нюансы повторяют работу с самим гравером. Берем ключ.


Ключ кстати универсальный — подходит и к граверу на 400Вт


Зажимаем инструмент и обрабатываем.

Я чаще всего использую для постобработки моделей


Очень удобно убирать «слоновью ногу», швы после склейки, дефекты печати и т.п.

Видео нет, но утащил две гифки из обзора summerman’a. Они максимально исчерпывающе описывают возможности данного гибкого вала.

По поводу выбора — я брал вот этот лот, но как я понял их на складе не так много осталось. Есть еще альтернативный лот, с аналогичной ценой, отличаются стоком на складе РФ

Из аксессуаров еще рекомендую обратить внимание на вертикальную стойку и специальные тиски-зажим для установки гравера или дрели

Если быть честным, то было бы дешевле

взять сразу комплект гравера 400Вт с гибким валом (это тип 5 в лоте). Но как говорится, поезд ушел.

Спасибо за просмотр!

Разновидности гибкого вала

По оснащению вал может быть с фиксированной рабочей головкой, и без нее. В первом случае это будет цанговый зажим, классический патрон для дрели, или шестигранник для удержания бит.

Второй вариант предполагает концевик (шлицевой, либо квадрат). На него можно надеть различные виды насадок.

Как правило, такие приспособления рассчитаны на большое усилие и обороты. Фактически, вы держите в руках точную копию шпинделя дрели, от которой передается крутящий момент. Ограничений по выполнению работ фактически нет. Главное, чтобы хватило физической силы рук мастера.

Длина таких насадок оходит до 100 см. Для работы целесообразно использовать дрель мощностью не менее 650 Вт.

Следующая категория предназначена для тонких работ с небольшой нагрузкой. Это удлинитель гравера, или собственно гравер (только вместо мотора – дрель).

Не рассчитан на высокие нагрузки, поэтому тонкий трос легко гнется, и наконечник может проникать в труднодоступные места. При работе в качестве гравировальной установки, рука мастера не утомляется.

Гибкий вал для шуруповерта не имеет внешней оболочки. По причине низких оборотов, она просто не нужна. Зато трос достаточно прочный и выдерживает высокий крутящий момент. Насадку с битами можно просто удерживать рукой.

Такой вал не очень гибкий.

Следующий вариант состоит из множества шарниров. Он также вращается без внешней оболочки и работает на малых оборотах. Есть ограничения по крутящему моменту, зато свобода изгиба практически абсолютная.

Валы для шуруповерта не имеют возможности использовать насадки. На них сразу предусмотрены концевики под шестигранные биты.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Гибкий вал спидометра

Гибкий вал передает крутящий момент с трансмиссии автомобиля или мотоцикла на магнитный датчик спидометра. Если стрелка спидометра при движении на постоянной скорости начинает дергаться или ложится в крайнее положение — значит, неисправен тросик. Его можно заменить своими руками. Гибкий вал подбирается по каталогу деталей для вашей марки автомобиля. Он должен совпадать по местам крепления и по длине. При слишком длинном или слишком коротком тросике возникает риск перегиба его под слишком малым радиусом. Это приводит к возникновению посторонних шумов (похожих на подвывание), к повышенному износу и к преждевременному выходу из стоя узла.

Гибкие валы от производителя – Компания Металлорукав

http://сайт/images/stories/virtuemart/category/vibro39.png

Производство гибких валов в Москве. Гибкие валы от производителя – компании Металлорукав.

Что такое гибкие валы?

Валы гибкие предназначены для передачи крутящего момента на расстояние от источника к исполнительному механизму. Наша компания изготавливает всю номенклатуру гибких валов к глубинным вибраторам для уплотнения бетонных смесей, шлифовальных машин, а также валов, используемых в скоростемерах железнодорожных локомотивов.

Область применения

Гибкие валы имеют большую жёсткость на кручение и малую на изгиб. Гибкий вал
используют для глубинных вибраторов, шлифовальных машин и валов, которые применяют в скоростемерах железнодорожных локомотивов. Они осуществляют передачу крутящего момента между деталями, которые во время работы меняют своё положение. Валы для глубинных вибраторов различают по присоединительным размерам, которые зависят от диаметра наконечника, и по длине. В своей конструкции валы содержат сердечник и несколько слоёв стальной проволоки, направление навивки которой чередуется в каждом слое. Производитель «Металлорукав» изготавливает не только стандартных размеров изделия – возможно и производство валов и сердечников на заказ, исходя из технических требований заказчика. В сравнении с жёсткими шарнирными аналогами, данное изделие обладает рядом преимуществ. Во-первых, оно более просто монтируется и его легко заменить. Кроме того, гибкий вал может прекрасно передавать вращения в обоих направлениях. На концах изделий находятся патроны, с помощью которых можно легко их крепить. Снаружи устройство покрыто защитной оболочкой, предохраняющей конструкцию вала от механических повреждений и коррозии.

Номенклатура гибких валов

Диаметр вала,мм

Длина вала,м

Частота вращения об/мин

Радиус изгиба, мм

Применение

ИВ-116, ИВ-117

ТЭМ 2 ТЭП 10

ВЛ-10, ВЛ-80К

Спец. изделие

шлифмашина

Возможно изготовление валов и сердечников по техническим требованиям заказчика.

Вал гибкий В-124Б по ТУ 4833-028-29124208-2008
Реверсивный вал В-124Б предназначен для привода скоростемера тепловоза ТЭМ-2 и ТПЗ-10.

Вал гибкий ВСБЛ-16 по ТУ 4833-030-29124208-2008
ВСБЛ-16 предназначен для привода скоростемера тепловоза ВЛ-10 и ВЛ-80К.

Вал гибкий
ВС-350 и ВС-400 по ТУ 4833-027-29124208-2008
Вал ВС-350 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей. Вал ВС-400 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей в ограниченных пространствах. Вал гибкий изготавливается из стальной пружинной проволоки.

Вал гибкий В-122-1 по ТУ 4833-020-29124208-2002
Вал гибкий В-122-1 предназначен для передачи крутящего момента от электродвигателя к шлифовальной машине.

Вал гибкий РН-8Са по ТУ 4833-029-29124208-2008
РН-8Са, реверсивный, из нержавеющей проволоки, предназначен для передачи крутящего момента в приводах специального назначения.

Гарантийный срок эксплуатации:

В-124Б – 12 месяцев с момента ввода в эксплуатацию ВСБЛ-16 – 6 месяцев с момента ввода в эксплуатацию ВС-350 и ВС-400 – 1000 часов с момента ввода в эксплуатацию РН-8Са – срок эксплуатации 750 часов В-122-1 – 12 месяцев с момента ввода в эксплуатацию

Конструкция гибкого вала

Гибкий вал для гравировального станка или другого устройства с более высокими требованиями к жесткости при кручении, чем к жесткости при изгибе, как упоминалось выше, используется для передачи крутящего момента на элементы, которые изменяют свое пространственное положение во время работы.

Основной частью гибкого вала, который отвечает за главную функцию такого устройства, может быть трос или специальный канат. Этот элемент изготавливается из материалов с высокой жесткостью на кручение. На основной сердечник гибкого вала наматываются дополнительные слои проволоки для придания ему большей жесткости. Для обеспечения безопасного использования гибкого вала, а также для защиты его поверхности от повреждений и удержания на ней смазки, этот узел помещен в гибкий защитный кожух, неподвижный по отношению к вращающемуся сердечнику.

Этот гибкий ролик оснащен держателем сопла с одной стороны и накидной гайкой с другой для крепления к гравировальному станку.

В зависимости от конструкции гибкие валы могут быть право- или левосторонними, о чем следует помнить при их выборе и использовании. Гибкие ролики различаются не только по конструкции, но и по длине, иногда до пяти метров.

Конструкция крепления гибких валов зависит от того, где они используются – в дрели, гравировальном станке или шуруповерте. Например, на концах вала могут быть установлены зажимные гайки или другие виды крепежа.

Удлинитель вала может быть снят для очистки и смазки, так как на боковой стороне вала имеется отверстие.

Различные машины и оборудование приводятся в движение гибкими валами различных конструкций. Помимо пильных дисков, дрелей и отверток, они также используются в погружных вибраторах, механических косах и многих других механических устройствах. Самое простое и известное применение гибкого вала – это очистка канализационных труб от внутренних засоров.

Механические автомобильные спидометры также приводятся в движение гибкими валами.
Изготовить гибкий вал своими руками, конечно, можно, но, учитывая нагрузку, в которой работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию у известных производителей. Заниматься вопросом самостоятельного изготовления гибкого вала можно только в том случае, если он будет использоваться для привода маломощного оборудования, работающего на низких скоростях.

Работа по изготовлению гибкого вала

Здесь необходимо сначала освободить тросик от оболочки, однако выбрасывать её нельзя – она пригодится впоследствии. Собранная внутренняя часть механизма вращения зажимается в тиски, после чего во втулку, сделанную из болта, вставляется один край тросика. Теперь нужно разогреть получившееся соединение и заполнить внутреннюю пустоту расплавленным оловом. В этой работе поможет паяльная лампа.

Втулка с тросиком прогревается, после чего в неё начинает просачиваться расплавленный припой ФОТО: youtube.com

Остаётся поджать подшипники, убедиться, что соединение получилось качественным, после чего можно продолжить сборку.

Соединение проверяется, а подшипники поджимаются как можно более плотно ФОТО: youtube.com

Далее, отрезок трубки, отпиленный от пистолета для монтажной пены, одевается поверх обоих подшипников. По сути, сам механизм вращения на этом можно считать законченным. Останется лишь защитить оператора.

Трубка надевается поверх подшипников практически вплотную к наконечнику ФОТО: youtube.com

Защита мастера при работе с бормашиной

Теперь требуется надеть кожух тросика на место, однако сделать это не просто. После того, как отрублены наконечники, тросик начинает распускаться. Здесь на помощь придёт тот же припой и паяльная лампа. Кожух надевается на трос и протягивается до упора. По причине того, что внешняя трубка немного длиннее внутренней, защита уходит внутрь. Обратная сторона троса помещается в тормозную трубку и запрессовывается при помощи молотка.

Опрессовка обратного края, который будет зажиматься в патрон дрели ФОТО: youtube.com

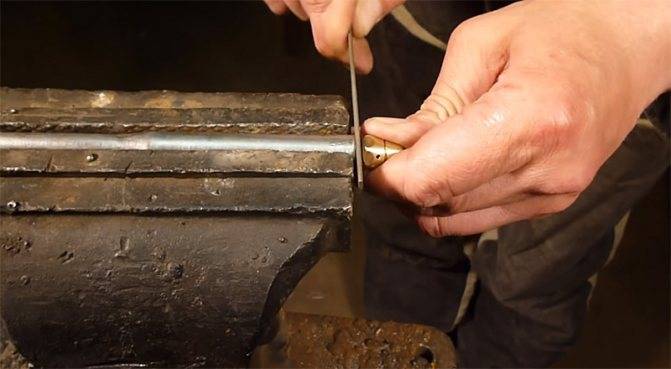

Финальный штрих: проточка под гаечный ключ

Для того, чтобы затянуть фрезу или сверло в цанговом патроне, потребуется обеспечение возможности работы гаечным ключом как с валом, так и с наконечником. Если на кране Маевского грани уже были (они остались с краю), то на втулке их нужно сделать. Этот вопрос легко решается при помощи плоского надфиля.

Проточка граней под гаечный ключ на втулке ФОТО: youtube.com

Коротко об изготовлении отрезных фрез

Изготовить такие расходники довольно просто, а потому удобнее будет показать это исключительно на фотопримерах.

На старом отрезном диске от болгарки циркулем обрисовывается окружность ФОТО: youtube.comОкружность вырезается ножницами по металлу, а в центре шилом делается отверстие ФОТО: youtube.comВ отверстие вставляется тонкий длинный винт, который с обратной стороны фиксируется двумя гайками ФОТО: youtube.comЗажав отрезную фрезу в дрель, её центруют при помощи точильного камня ФОТО: youtube.comКогда фреза готова, её можно установить в гравёр, затянув цанговый патрон ключами ФОТО: youtube.com

Особенности конструкции

Главной конструктивной особенностью и одновременно основным преимуществом при применении является возможность его изгиба в любом месте в любом направлении. Это достигается путем использования следующих компонентов:

  • гибкий и прочный стальной плетеный тросик, передающий крутящий момент;
  • броневая оплетка либо намотанная спиралью пружинная проволока, выполняющая роль гибкого корпуса привода.

Снаружи проволока прикрыта гофрированной пластиковой оболочкой, внутри которой находится консистентная смазка. Она снижает трение, предотвращает истирание тросика- сердечника и защищает его от влаги и пыли.

В конструкцию гибкого привода дрели также входят подшипники, к которым прикреплен тросик. Они поддерживают его вращение. С одного конца тросик закрепляется в патроне, с другой на нем предусмотрено крепление для инструмента.

Вал-удлинитель с цанговым зажимом

Такой привод предназначен для легких и тонких работ, отвернуть им закисший болт или завернуть 130-миллиметровый саморез на полных оборотах не стоит рассчитывать- надо помнить про то, что крутящий момент, передаваемый гибким валом, ограничен.

Это интересно: Потолок Armstrong: преимущества и недостатки

Как работает приспособление?

Основная задача, передать крутящий момент от электродвигателя (в нашем случае он не стационарный, а расположен в дрели) на вынесенный рабочий наконечник. Такие устройства применялись и раньше, например:

  • гибкий вал для бормашины в стоматологическом кабинете, пришедший на смену шкивному приводу;
  • стационарный гравировальный аппарат, с закрепленным двигателем и гибким приводом с наконечником.

Не пропустите: Как характеризуется рейсмусовый станок: классификация рейсмусов для дома и производства, нюансы выбора

Обязательное условие любой конструкции – наличие оболочки, внутри которой вращается привод. Иначе устройство будет небезопасным: на вал постоянно будет что-то наматываться, включая одежду или волосы мастера.

Еще один важный элемент конструкции – концевой держатель шпинделя. У него две задачи:

  1. Наружный корпус должен быть неподвижным, вал с рабочим наконечникам не должен касаться руки оператора. Иначе работать на высоких оборотах будет сложно.
  2. Гибкая оболочка должна быть жестко закреплена как на корпусе наконечника, так и на источнике вращения (дрели). В противном случае, удержать вал в руках будет невозможно. Почему? Согласно законам физики, сила действия равна силе противодействия. В нашем случае это означает, что при достаточном сопротивлении заготовки, оболочка вместе с дрелью будет стремиться провернуться в противоположном направлении.
  3. В продолжение предыдущего пункта: двигатель (дрель) должен быть закреплен. Поэтому в комплекте с гибким валом обязательно поставляется держатель для дрели.

С его помощью компенсируется та самая сила противоположного вращения внешней оболочки. Если его нет в комплекте – необходимо позаботиться о способе фиксации электроинструмента.

  1. Все узлы трения должны иметь минимальное сопротивление, для уменьшения потерь мощности. При необходимости используется специальная смазка.
  2. Чаще всего используется тросовый привод. Как известно, тросы состоят из витков проволоки, закрученной в одном направлении. Если крутить привод в направлении, противоположном завивке, трос распустится и заклинит, особенно под нагрузкой. В гибких валах применяется специальный способ плетения, который не разворачивается в любом направлении вращения.

Гибкий вал для дрели: конструктивные особенности

Весьма популярный инструмент дрель способен на большее, чем указано в инструкции по его эксплуатации. Основная задача данного инструмента – это сверление отверстий в различных существующих материалах.

Совершенствование данного инструмента привело к тому, что сегодня для дрели выпускается гибкий вал.

Это специальная насадка, благодаря которой происходит передача крутящего момента на несоосный для электромотора инструмент.

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус.

Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления.

В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели.

Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий.

С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Важно знать! Преимуществом использования гибкого вала является снижение нагрузки на руку, так как при выполнении работ практически полностью исключается воздействие вибрации от инструмента и его веса

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла.

Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели.

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки. В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента

Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

Зачем нужен гибкий вал и где его применяют

Гибкий привод для дрели состоит из двух основных деталей: гибкого тросика с бронированной оплеткой и мягкой оболочки. С одной стороны он оснащен узлом присоединения к двигателю или ручному приводу, с другой — имеет патрон для крепления инструмента.

Использовать гибкий вал очень удобно, когда нужно завернуть или отвернуть крепеж в узких местах с затрудненным доступом, куда не засунуть шуруповерт в рабочем положении

Гибкие валы используются также для привода ручного инструмента для тонких и точных работ. Размещение тяжелого высокооборотного электродвигателя в самом инструменте привело бы к быстрой утомляемости оператора и потере точности операций. Примером является бормашина стоматолога или гравера.

В результате пользователь получает возможность продолжительной работы удобным, не тяжелым и малогабаритным устройством, снижается и уровень вибрации от электродвигателя, передающийся на руку.

Гибкий вал для шуруповерта

Особенностью применения гибкого вала является ограничение предельного крутящего момента, который он способен передать. При превышении этого предела происходит скручивание тросика, и вал выходит из строя.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.

Это интересно!Для изготовления самодельного устройства подойдет имеющийся в гараже тросик спидометра от автомобиля или мотоцикла.</span></p>

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

DmitrijПриспособленияДобавлено 10 комментариев Приветствую любителей помастерить, сегодня мы разберем, как установить гибкий вал от бормашины на болгарку. Это будет полезно для тех, у кого поломалась бормашина, и остался гибкий вал. Помимо всего прочего, мы получим довольно мощный инструмент, если сравнивать с распространенными китайскими и недорогими бормашинками. Такой инструмент будет с легкостью обрабатывать железо, но желательно, чтобы в болгарке имелась возможность регулировки оборотов

Если вас заинтересовала самоделка, предлагаю изучить проект более детально!

Список материалов:— гибкий вал от бормашины;- гайка и болт (по диаметру вала болгарки);- железные пластины;- болты и гайки.Список инструментов:— болгарка;- сварочный аппарат;- дрель;- гаечные ключи.Внимание!При работе с гибким валом соблюдайте технику безопасности. В случае заклинивания насадки вал начинает закручиваться, что может привести к серьезной травме руки! Все происходит очень быстро и вы не успеете ничего сделать

Держите вал так, чтобы он не смог закрутиться вокруг руки. Процесс изготовления самоделки:Шаг первый. МуфтаПервым делом изготовим муфту, благодаря которой можно будет соединить тросик гибкого вала с валом болгарки. Нам понадобится длиная гайка с такой резьбой, как и на валу болгарки. В гайку заворачиваем до половины болт и обрезаем лишнее. Теперь завернутую часть нужно вывернуть и вооружившись болгаркой делаем в ней пропилы, в итоге должен получиться крест. Деталь заворачиваем обратно в гайку, теперь в центре нужно сделать прямоугольник, именно такую форму имеет наконечник тросика гибкого вала. Чтобы справиться с задачей, нам понадобится специальный пробойник. Берем метчик или другой твердый стержень и затачиваем его под прямоугольник. Ну а далее этот пробойник забиваем в центр муфты. Вот и все, теперь муфта готова и ее можно установить на вал болгарки.

Шаг второй. Рама и хомуты

Шаг третий. Сборка и испытания

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

  • https://stankiexpert.ru/ehlektroinstrument/gibkijj-val.html
  • https://moiinstrumentu.ru/gibkiy-val-na-drel-konstrukciya-i-prim.html
  • https://usamodelkina.ru/14252-gibkij-val-na-bolgarku-jeto-ne-slozhno.html

Подготовка к эксплуатации

Специалисты констатируют готовность инструмента к последующей работе по следующим признакам

  • изделие включено в розетку — это касается дрели, работающей от электрической сети;
  • батарея заряжена и вставлена в нижнюю часть устройства — это касается автономного инструмента с аккумуляторами;
  • в патроне установлена нужная насадка.

Затем, необходимо правильно вставить сверло в дрель — многие пользователи не знают некоторых нюансов. Отверстие, куда вставляется сверло, имеет глубину всего 2 см, и чтобы сверло вращалось ровно и без биения, его надо точно зафиксировать. Механизмы зажима в этом инструменте встречаются двух видов:

  • ручные, когда затяжка осуществляется вручную;
  • механические — фиксация губок патрона происходит при помощи специального ключа.

Первоначальная установка сверла осуществляется поэтапно.

  1. Поворачиваем патрон до тех пор, пока губки не разойдутся на расстояние немногим более диаметра вставляемого или заменяемого сверла.
  2. Устанавливаем сверло в образовавшееся отверстие до упора.
  3. Плавно закручиваем патрон и следим, чтобы хвостовик сверла зажимался равномерно.
  4. Затем затягиваем патрон руками или ключом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
