Как своими руками сделать антенну для телевизора

Личный эксперимент

Ради эксперимента я сделал такую антенну буквально за 15 минут. Итоговый результат можете видеть на фото ниже.

1. Купил 10 метров самого дешевого кабеля и две банки обычного пива. Вылил содержимое, перевернул банки, чтобы лишние капли стекли вниз. Еще раз хорошо потрусил, чтобы максимально избавиться от жидкости.
2. Взял деревянную вешалку и, соблюдая расстояние между банками в 7,5 см, к нижней планке примотал емкости малярной лентой.
3. Оголил кабель, зачистил «ушки» ножом, чтобы был контакт с кабельным экраном и жилой.
4. Соединил «ушко» одной банки с жилой, а второй – с медной оплеткой. Для уверенности хорошо сжал контакт плоскогубцами.
5. На втором конце присоединил антенный коннектор.

После, повесил антенну на балконе с наружной стороны окна на третьем этаже.

В антенный вход вставил коннектор. Начал настройку цифровых каналов, в результате нашлось 24 передачи.

У родителей дома найти каналы тоже получилось, но в меньшем количестве и с худшим сигналом. Связываю это с расположением квартиры (1 этаж) и наличием преград. Причем, сигнал был выше внутри балкона, чем снаружи.

Уверен, если подойти к процессу изготовлению качественно, прием будет стабильным.

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

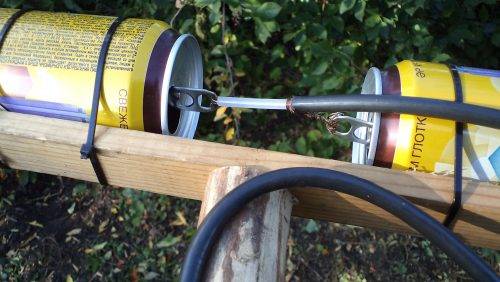

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

• даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
• высоту стоит подбирать опытным путем, выше — не значит лучше;
• даже небольшие колебания от ветра приводят к ухудшению сигнала;
• уровень сигнала может существенно различаться в разные дни и в разное время суток;
• не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.

Особенности сотовой связи за городомЗащищенные телефоныКак правильно выбрать мобильного оператора для поездок на природуВключение режима “только 3G” через инженерное меню на AndroidКак увеличить время автономной работы смартфона

Антенна для DVB-T2 дальнобойная своими руками

Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.

Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.

Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.

Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля. Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.

Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.

Диапазон приема антенны

Стоит отметить, что банки из-под пива – самый доступный материал для изготовления телевизионной антенны. Однако, такое приемное устройство имеет и определенные недостатки, к которым относится, прежде всего, реальное отсутствие возможности принимать сигналы на дециметровых волнах. Метровый диапазон такие антенны не потянут по своим характеристикам. Технология создания антенны из пивных банок подходит и для создания аналогичных устройств из металлических трубочек. Но вначале необходимо определиться с частотой вещания. Этот показатель имеет прямое отношение к размерам металлических цилиндров. Полоса вещания происходит на частотах от 50 до 230 мГц и подразделяется на 12 каналов.

Частота вещания	Длинна цилиндров
223, 25 мГц	66 см
215, 25 мГц	69 см
207, 25 мГц	71 см
199, 25 мГц	75 см
191, 25 мГц	77 см
183, 25 мГц	80 см
175, 25 мГц	85 см
93 25 мГц	147 — 150 см
85, 25 мГц	162 — 163 см
77, 25 мГц	177 — 179 см
59, 25 мГц	229 — 234 см
50 мГц	271 — 276 см

Частота оказывает влияние также на длину вибраторов и размер кабеля для приемного устройства. Частота в 50 мГц предполагает длину вибратора в 271 – 276 сантиметров, а также соотношение провода 286 сантиметров к 95 сантиметрам.

Создание трубной антенны в домашних условиях

Если вас интересует, как сделать хорошую антенну для радио, тогда этот вариант вас точно устроит. Основу данной конструкции составляют отопительные или водопроводные внутридомовые трубы.

Из материалов вам потребуются:

• Ферритовый сердечник от старого трансформатора лампового телевизора.
• Изоляционная и липкая лента, клей.
• Медная или латунная фольга.
• 1,5 м медного провода для монтажа с сечением 0,25 кв. мм.
• Для подключения к приемнику антенны соединительные штыри.

Порядок работы

Изготовление самодельной антенны происходит таким образом:

1. Чтобы изготовить обмотку, необходимо уложить на ферритовый сердечник бумагу или изоленту в два слоя.
2. Уложенный сверху на бумагу одиночный слой фольги с перекрытием витков в 1 см поможет изолировать контакты на участке перехлеста изолентой.
3. Затем на подготовленный экран следует намотать 25 оборотов провода, при этом обязательно сделать отводы на 7, 12, 25 витке.
4. Полученный контур обматывается экраном, потом он соединяется с остальными деталями.
5. Затем в соединительные штыри вводятся концы провода.
6. Провод, выведенный на 7 витке, подключается к гнезду заземления, другие же провода — к клемме антенны.

Настроить прием совсем несложно: достаточно попробовать подобрать подключение обмотки контура связи.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

• Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

  Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

  Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

• Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
• Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
• Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Антенна из проволоки

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.

Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.

Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:

• два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
• отрезок фанеры, габаритами 150на 150 мм;
• дрель;
• усилитель;
• провод;
• арматура;
• саморезы.

Сделать такую ТВ-антенну можно следующим образом:

1. Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
2. Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
3. Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
4. Далее следует зафиксировать усилитель и закрепить на нем провод.
5. Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
6. Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.

Изготовление антенны из пивных банок для цифрового ТВ своими руками

Сделать антенну из пивных банок для цифрового телевидения достаточно просто. Даже неопытный пользователь справится с задачей. Самодельную конструкцию используют как временную. Если заводское устройство сломалось, а заменить его на новое не получается. Девайс — оптимальный проводник. При этом сделать его можно за 30 минут.

Необходимые материалы и инструменты

Сначала найдите такие материалы:

• 2 жестяные банки из-под пива или любого другого напитка, объемом 0,33 л;
• стандартные шурупы;
• фигурная ручная отвертка (электрический шуруповёрт не вариант);
• небольшая палочка или рейка с дерева;
• строительная изолента или скотч;
• кабель;
• штекер для соединения.

Последние два элемента останутся от сломанного устройства. Если имеете опыт в подобной работе, можно воспользоваться паяльником и припаять детали.

Чертежи, схемы и ручной расчет

Для начала рекомендуем создать схематический чертёж. Этот план позволит сделать максимально подходящее устройство.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Изготовление мачты

Теперь переходим к формированию мачты. Она позволит установить антенну на нужной высоте. Варианты подставок для устройства:

• конструкция, состоящая из деревянной рейки, прикрепляется к стенке, длина ее 2 м (жестяные банки не должны прикасаться к мачте);
• металлическая опора с крепежными деталями: подставкой для основания трубы, настенными креплениями, специальным фиксатором прибора на необходимой высоте;
• мачта с молниеотводом подходит для домов, расположенные в горной местности и подвергающиеся ударам молнии.

Почему Mi Box S/3/4 тормозит, зависает, не включается: причины, как исправить?

Способ сборки определяется в индивидуальном порядке перед подключением устройства.

Сборка

Когда все составляющие детали готовы необходимо начать изготовление приемной антенны из жестяных банок. Сначала делаем изделия. Для этого прикладываем тару к деревянной доске, размещая их горлышками напротив. Теперь фиксируем их при помощи мотка скотча.

Установка

Для установки следуйте простым рекомендациям.

1. Две жестяные банки прикрепите к основанию.
2. Прикрепите первую банку, потом вторую по помощи надреза кабеля.
3. На дне тары сделайте небольшое отверстие не более 10 мм и проведите сквозь шнур сквозь.
4. На правильном расстоянии установите тару.
5. С одной стороны провода прикрепите штекер антенны, соедините с телевизором или приставкой.
6. Прикрутите банки саморезами к мачте.
7. Для надежной работы детали между собой можно припаять.

Финальный этап – подключаем конструкцию к ТВ. Можно использовать более 4-5 одинаковых банок для получения стабильного приема сигнала.

Подключение и настройка

Для поиска сигнала, установки параметров потребуется походить по комнате или участку с антенной в руках. При этом нужно отслеживать качество картинки на экране. Далее нужно аккуратно отклеить скотч, и передвигать бутылки параллельно друг к другу. После нахождения сигнала, закрепите банки еще раз. Оптимальная дистанция между тарой примерно 70 — 80 мм.

Кабель и держатель для антенны

Кабель можно найти:

• плоский двухжильный;
• коаксиальный, включающий в себя жилу и экран.

При наличии вариантов, стоит остановить свой выбор на коаксиальном, который лучше всего подходит для этих целей. При этом такой кабель необходимо с одного конца разделить отдельно на жилу (центральный проводник), и отдельно на экран.

Держатель может представлять собой обычную палку. По длине она должна вмещать две банки плюс расстояние между ними около 10 сантиметров. Подойдет вешалка для кофт и курток. Такая конструкция легко вешается на карниз, крепится к стеллажным полкам либо подвешивается к экзотическим оленьим рогам (при их наличии).

Крепление под антенну может быть самым элементарным

Стоит отметить, что самым оптимальным местом размещения приемного устройства считается непосредственная близость к окну. Прием будет намного лучше, чем при антенне, находящейся глубоко в доме.

Как сделать антенну из жестяных банок

Не только пивные банки, изготовленные из алюминия, применяются для создания телевизионного приемного устройства. Можно взять за основу иные жестянки, например, из-под консервированного горошка, маслин или оливок, бобовых. Их использовать намного удобнее, так как они поддаются пайке. Однако основным недостатком является возможность проявления ржавчины при большой влажности. Об этом стоит знать и учитывать при изготовлении антенного устройства.

Из жестяных банок также можно изготавливать антенны

Чтобы создать антенну, нужно:

1. полностью срезать крышку;
2. при наличии на банке лакового покрытия либо красящих веществ, следует тщательно ее очистить от них;
3. к первой баночке припаивается жила, ко второй – экран;
4. полученное устройство прикрепляется к палке и фиксируется при помощи скотча либо изоленты.

Полезная информация!

Чтобы дождевая водичка не скапливалась внутри банок, стоит в той стороне, которой банки направлены к земле, сделать несколько отверстий.

Как сделать ТВ-антенну в домашних условиях

В данном пункте мы рассмотрим, как сделать простую телевизионную антенну своими руками. Комнатная ТВ-антенна представляет собой простой волновой приемник, поэтому изготовить ее своими руками может любой дачник. Для этого понадобится:

• металлические трубки – 2 штуки;
• телевизионный кабель.

В основном прием частот варьируется в пределах 50-230 МГц, в результате чего образуется 12 каналов. Для каждого канала используется трубка разного размера. Если прием ведется на частоте пятьдесят мегагерц, то расстояние между краями трубок должно равняться 273 сантиметрам, допустима погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно составлять 66 сантиметров.

Рассмотрим список возможных материалов для изготовления ТВ-антенны своими руками:

• две металлические трубки, диаметр которых равен 8-24 миллиметрам, толщина стенок и диаметр таких приспособлений должна быть одинаковой;
• также для того, чтобы сделать антенну вам понадобиться кабель телевизора, сопротивление которого составляет 75 Ом, длина такого провода обрезается под расстояние подключения с учетом провисания;
• заготовка из гетинакса или текстолита, толщина которой не меньше пяти миллиметров;
• крепления, которыми будет устанавливаться трубки на держателе;
• кронштейн, форма такой детали должна быть угловая, также можно применять деревянную подставку в том случае, если она фиксируется достаточно высоко;
• силикон, он понадобиться для обработки материала от окисления;
• набор для спаивания;
• изолента.

Выбранную вами заготовку для изготовления всеволновой антенны для телевизора своими руками необходимо разделить на две части, трубки следует обжать с обеих сторон. Далее нужно зафиксировать трубки на расстоянии друг от друга. Такое расстояние должно составлять около шести сантиметров. Окончания трубок необходимо прикрепить хомутами к заготовке из текстолита, а саму конструкцию зафиксировать вертикально при помощи штанги.

Для того, чтобы подключить кабель к самодельной телевизионной антенне, следует проложить кольцо, которое будет рассчитано на сопротивление в 75 Ом. Жилы провода, которые расположены посередине следует зачистить и скрутить с окончаниями трубок. Соединение оплетки осуществляется при помощи медного провода и остальные соединения тоже.

Кольцо, которое получилось и остальную длину провода нужно хорошо зафиксировать к стойке. Высота установки самодельной телевизионной антенны зависит антенну от дальности приема сигнала.
