Самодельные очки виртуальной реальности

Google Cardboard своими руками

Для сборки Google Cardboard своими руками потребуется:
1. Кусок плотного картона. Гофрированный картон можно найти магазинах для дизайна и искусства. Для лучших результатов нужно приобрести тонкий (1,5 мм) прочный лист минимальным размером: 22х56 см. Такой картон еще используется в коробках производителями обуви.
2. Две линзы. Диаметр — 25 мм, фокусное расстояние линз для классического чертежа — 45 мм (5-7х увеличение). Для минимизации искажений по краям изображения мы рекомендуем приобрети двояковыпуклые линзы. Энтузиасты извлекают их из концелярских луп, которые продаются в хоз. магазинах и не только. (рекомендуются Durovis OpenDive Lens Kit).
3. Магниты. Для совершения простейших действий будет нужна система магнитов: неодимовый кольцевой и керамический дисковый. Диаметр ~ 19 мм, толщина ~ 3мм. Если не найдете магниты, то не расстраивайтесь, они используются редко. Вместо магнитов Вы можете проделать отверстия для пальца сбоку или снизу.
4,5. Липучки и резинка. Для фиксации и закрепления смартфона потребуется резиновое кольцо и две небольших липучки для закрепления крышки ~ 20х30 мм.
Минимальная длина резинки 8 см.
6. NFC-стикер. Для автозапуска приложений потребуется NFC-метка, но можно обойтись и без нее.

Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

3 части шаблона

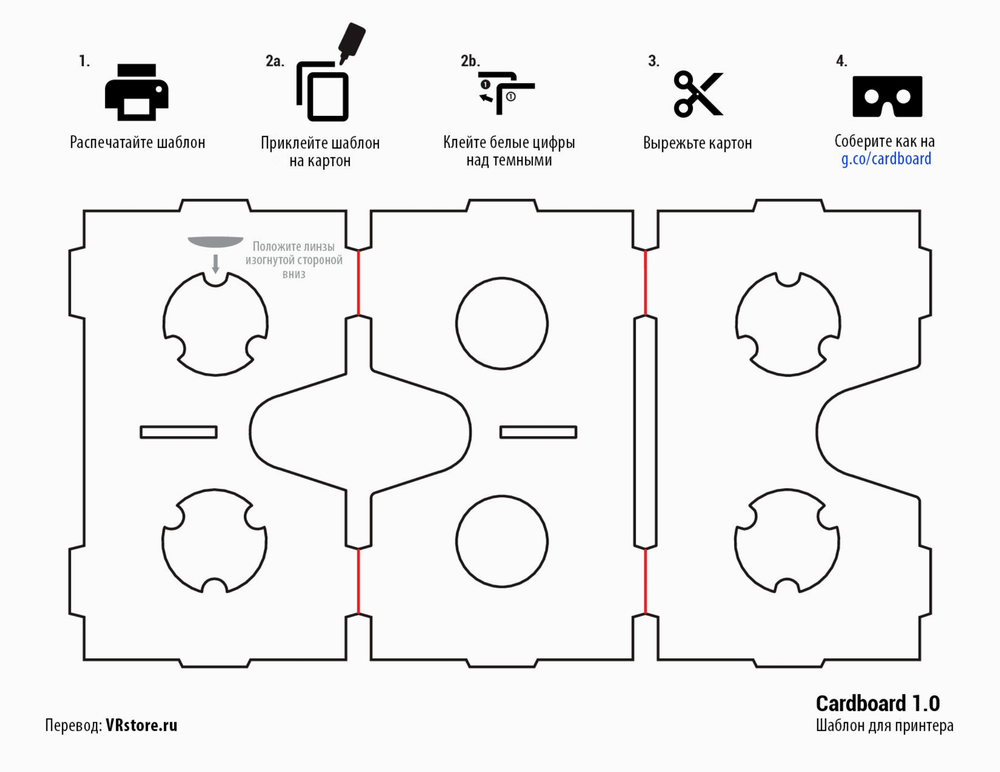

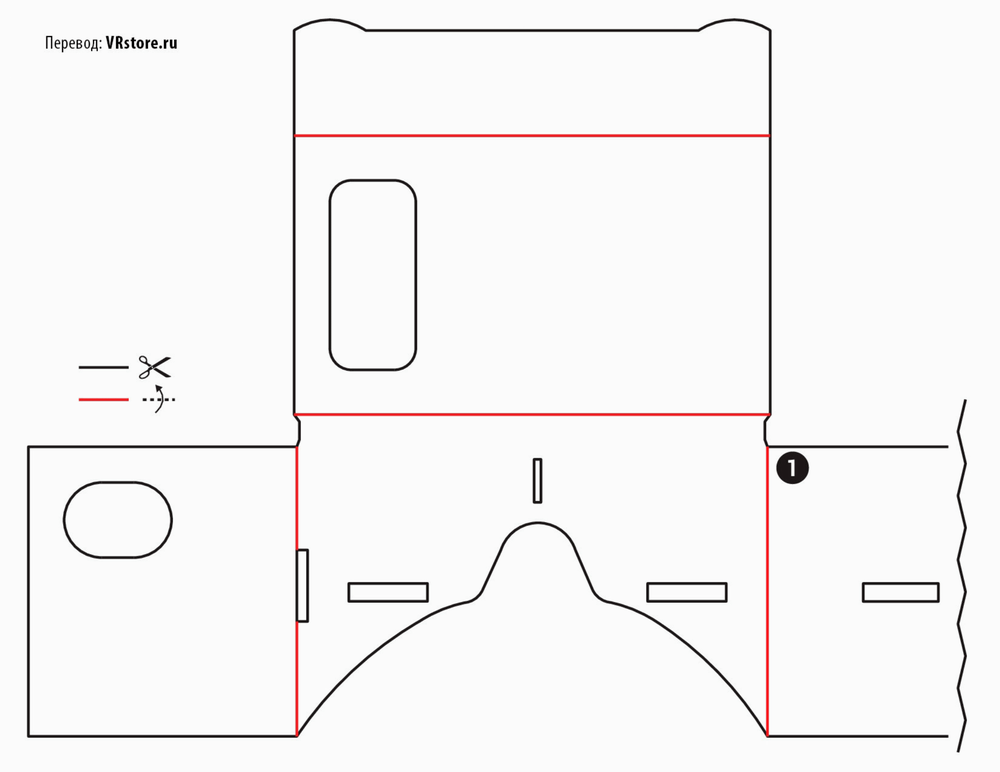

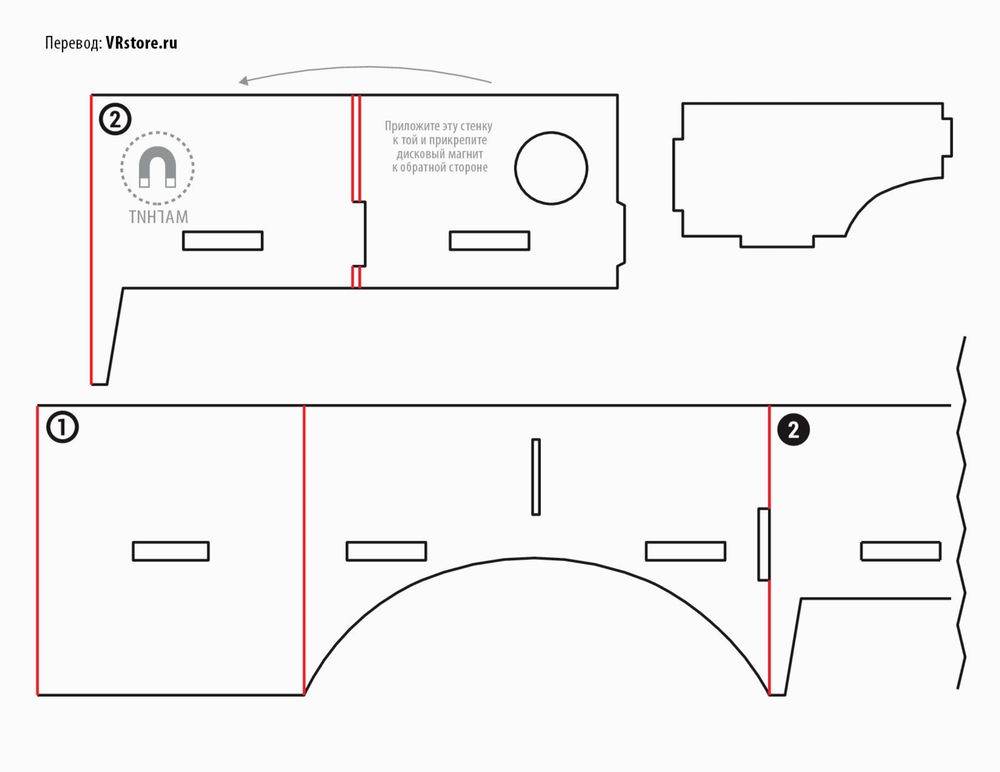

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Материалы и инструменты очков виртуальной реальности

Определим, какие для изготовления нужны материалы и инструменты. Важные технические составляющие смартфона:

• Акселерометр (это прибор, который фиксирует ваши отклонения в положении, например, поворот головы);
• Компас (так как нам нужен магнитный датчик);
• Гироскоп (это устройство, которое фиксирует изменения угла относительно «линии горизонта»).

Материалы:

• Плотный картон (размер должен быть более 23х57, желательно использовать картон от коробок, так кок он более устойчив). Проверьте, не изгибается ли картон при малейшей нагрузке. Помните, что картон должен выдержать ваш смартфон.
• Оптические линзы (нужна двояковыпуклая линза с определенным расстоянием от центра до фокуса. Это расстояние должно находиться в пределах от 4 до 5 см). Линзы являются важным компонентом. Если вставить обычные стекла, то эффект будет такой же, как от обычных очков (то есть, эффекта виртуальной реальности не будет).
• Магнитные пластины с диаметром 2 см и толщиной 4 мм. Можно использовать вместо магнитов блестящую серебристую фольгу, которая используется в обертывании блюд, так как фольга обладает специальными магнитными свойствами. Эти магниты будут исполнять роль кнопки управления, но можно обойтись и без нее. Совершать управление можно с помощью вашего смартфона.
• Толстая резинка, которая может выдержать эти очки. Эта лента будет прикреплять очки к вашей голове. Длина этой ленты – более 9 см. Найдите подходящую ленту и пришейте к ней липучки (по желанию). Без липучек ленту на голову можно надевать с помощью узелка. Лента должна обхватывать половину вашей головы, а также иметь определенные лишние части, которые можно загнуть. Эти части будут сгибаться при закреплении ленты на очках виртуальной реальности.

Необходимые инструменты:

• Линейка;
• Карандаш;
• Ножницы;
• Клей;

Как сделать google cardboard своими руками

Все намного проще, чем кажется. Если в доме есть картон и завалялась парочка небольших луп, а у вас есть Android или iOS устройство, то картонный шлем можно скрафтить своими руками за пол часа.

Понадобиться

• Чертеж
• Картон размером 60х40 см.
• Две линзы диаметром 25мм
• Смартфон

Дополнительно понадобится еще несколько компонентов, без которых можно обойтись.

• Липучки для фиксации (можно купить в швейном магазине или снять с одежды)
• Неодимовый кольцевой и дисковый керамический магниты (диаметр 19 мм и толщина 3мм)
• NFC-стикер, для взаимодействия с телефоном

Как собрать?

• Распечатать чертеж
• Приклеить на картон
• Вырезать и собрать коробочку как на картинке
• Вытащить из лупы линзы и вставить в коробочку
• Запустить игру или видео в режиме VR
• Вставить смартфон в коробочку и наслаждаться

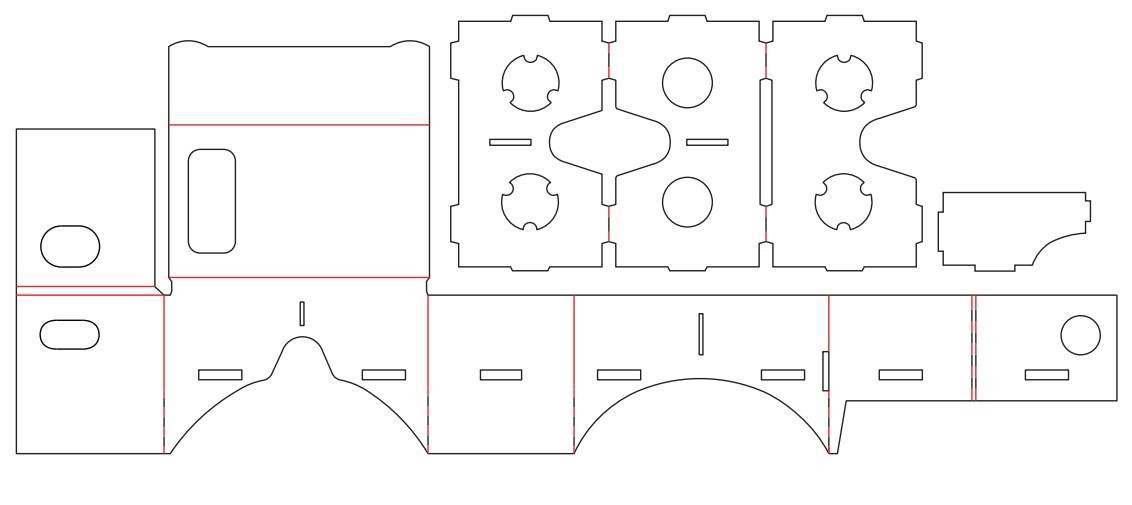

Чертеж google cardboard

Корпус очков от гугла сделаны из картона, но никто не запрещает использовать другие материалы: пластик, стекло, дерево или полимеры для 3D печати. Достаточно скачать чертеж и по нему вырезать корпус.

Скачать чертеж google cardboard 2.0

Линзы для шлема google cardboard

Линзы для самодельного шлема виртуальной реальности можно купить в интернете или вытащить из канцелярских луп, бинокля или сделать самостоятельно (в книге Жюль Верна «Таинственный остров» Сайрус Смит склеил два стекла от часов глиной, наполнил водой и получил увеличительное стекло, чтобы разжечь огонь). Основные параметры:

• Двояковыпуклые
• Диаметр 25мм
• Фокусное расстояние 45мм
• Кратность 5-7х
• Изготовлены из стекла для четкого изображения

Пошаговая инструкция

1. Распечатать шаблон.

2. Вырезать и приклеить заготовки на картон. Минимальная высота картона 40см, чтобы не склеивать части корпуса. Лучше взять размером 60х40 см, на нем поместятся все части.

3. Вырезать макет коробочки.

4. Собрать кнопку, которая будет нажимать на экран. Приклеить вырезанную кнопку как показано на схеме, а в качестве проводника использовать полоску пищевой фольги.

5. Вставить линзы в подготовленные отверстия и зафиксировать их скотчем или «супер клеем».

6. На чертеже отмечены места куда необходимо приклеить липучки при помощи которых коробка собирается без использования клея и скотча. Но липучки не всегда есть под рукой, поэтому будем использовать старый добрый скотч.

7. Собрать картонную коробку.

8. Запустить контент на смартфоне, и установить его в коробку. ВУАЛЯ готово!

Еще одно преимущество такого варианта — его можно стилизировать под себя.

Контент

На данный момент на просторах интернета существует множество контента для VR очков. А большие компании делают невероятные инвестиции в развитие этой технологии. Так что недостатка в контенте точно не будет.

Официальное приложение

Если вы собрали устройство и еще не погрузились в этот мир, тогда можно начать с официального приложения для мобильных платформ.

Скачать Google Cardboard для iOS для Android

Видео YouTube в режиме 360

Откройте приложение YouTube на телефоне и в поисковике наберите «видео 360». Когда запустится видео, нажмите на кнопку картонных очков и поместите его в шлем.

Игры виртуальной реальности для смартфонов и компьютера

В магазинах на мобильных устройствах уже появились целые разделы для таких очков. Достаточно открыть магазин приложений и в поиске набрать «VR».

Также можно стримить любой контент непосредственно с PC на Android или iOS и использовать беспроводной геймпад для управления.

• Подробнее читайте об этом в статье Moonlight — cтриминг игр с ПК на Android и iOS
• Инструкция — как подключить джойстик DUALSHOCK 4 к компьютеру или смартфону
• Тоже интересно: как подключить PS4 к ПК по WiFi

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий.
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Как пользоваться очками виртуальной реальности

При использовании VR-шлемов для смартфонов на мобильное устройство требуется установить специальное программное обеспечение. Как показывает видео о работе виртуальных очков для мобильных устройств, сами они практически не обладают технологичной «начинкой». Задача по созданию объемного изображения ложится непосредственно на смартфон.

Как пользоваться очками виртуальной реальности для телефона

Инструкция по использованию очков виртуальной реальности для смартфона выглядит следующим образом:

1. Прежде всего, на мобильное устройство устанавливают соответствующее приложение. Без него смартфон не перейдет в нужный режим и не сможет предоставить объемную картинку.
2. Программное обеспечение запускают в работу, а потом вставляют телефон в слот современного гаджета.
3. Девайс как следует фиксируют, следя за тем, чтобы экран смартфона занимал все поле зрения, но при этом очки не сдавливали бы голову.
4. Качество изображения оценивают и при необходимости подстраивают под свое зрение — калибруют и регулируют четкость.
5. Запускают VR-файл.

Смартфон необходимо надежно зафиксировать в специальном слоте VR-очков
Совет! При помощи виртуальных очков для мобильного устройства удобнее всего просматривать фильмы и дистанционного посещать экскурсии. Но если есть дополнительные комплектующие для управления, то можно играть в VR-игры на смартфоне.

Как пользоваться очками виртуальной реальности на компьютере

Продвинутые модели со встроенным дисплеем предпочитают в основном любители современных гонок, экшенов и бродилок. 3D-девайс позволяет испытать эффект полноценного погружения в игру и ненадолго отвлечься от повседневных дел и забот.

Чтобы пользоваться 3D очками виртуальной реальности, необходимо:

• установить на компьютер программное обеспечение, каждый из производителей гаджетов предлагает свои приложения;
• подключить очки к ПК при помощи проводов, поставляемых в комплекте, и настроить в соответствии с программой;
• установить и отрегулировать дополнительное оборудование, которое может прилагаться к шлему VR, например, видеокамеры, колонки, базовые станции;
• если игра предполагает передвижение по комнате, заранее подготовить помещение — убрать с пола разбросанные предметы и вынести хрупкие и острые вещи;
• включить игру с поддержкой VR-технологии.

Компьютерные VR-очки работают только с мощным оборудованием

После этого инструкция по применению очков виртуальной реальности советует только плотно надеть на голову девайс, взять в руки игровое оборудование и приступить к процессу.

Как использовать очки виртуальной реальности для телевизора

Подключить девайс непосредственно к телевизору не представляется возможным. На данный момент VR-очки работают исключительно с компьютерами, консолями или смартфонами. Однако существуют способы посмотреть любимые ТВ-передачи через гаджет для мобильного телефона. Алгоритм выглядит так:

• на смартфон скачивают любой плеер для просмотра IPTV, поддерживающий подключение сторонних программ для воспроизведения видео;
• также устанавливают специальное приложение для просмотра файлов в очках VR;
• в первой из программ открывают настройки и ставят отметку, в соответствии с которой плеер всегда будет спрашивать пользователя, каким именно способом воспроизводить видео;
• изменения сохраняют, после чего выбирают нужный канал и передачу IPTV;
• в выпадающем окне указывают плеер для VR-очков в качестве программы для воспроизведения.

Смотреть фильмы и передачи через VR-очки можно со смартфона, прямо к телевизору девайс не подключается

После этого остается зафиксировать смартфон в слоте VR-шлема, надеть приспособление на голову и наслаждаться фильмом или передачей с объемным изображением.

Игры и приложения для VR режима на телефоне

Для начала можно посмотреть VR видео 360 на Youtube или скачать панорамные видеоролики в интернет и просматривать их офлайн через приложение-плеер.

Количество приложений для vr очков растет с каждым днем. В Google PLay и App Store без труда можно скачать как бесплатные игры, так и программы за небольшую плату.

Чтобы найти приложение с VR возможностями, нужно ввести в поисковой строке «VR» или «Cardboard». В результате вы увидите массу самых разных программ и игр различных жанров.

Как можно применить VR очки на android телефоне:

• Онлайн просмотр видео VR 180 и 360.
• Плееры для просмотра VR видео офлайн.
• VR игры с возможностью управления персонажем.
• Демо-ролики и симуляторы, типа гонок, аттракционов американские горки и др.
• Виртуальные путешествия по достопримечательностям всего мира.
• Познавательные приложения об устройстве вселенной и дикой природе.

Как играть в VR очках на смартфоне

Во многих играх перед глазами появляется виртуальный курсор (точка по центру экрана). Управление осуществляется при помощи него. Чтобы произвести выбор, нужно навести курсор на нужную кнопку или предмет. После загрузки выполнится действие.

Существуют игры, которые требую нажатия на экран. В некоторых моделях VR очков кнопка, выполняющая эту функцию. Если на очках нет кнопки управления, можно использовать bluetooth пульт. Действие будет выполняться при нажатии соответствующей кнопки на геймпаде.

Какие игры есть для VR

На данный момент (февраль 2020 года) игр для VR действительно немного. Большинство из них представляют из себя аттракционы, технодемо и казуалки. Одна из лучших казуалок на данный момент — Beat Saber.

Beat Saber

Однако в последнее время игр становится больше. Например, вышедшая в прошлом году Boneworks, которая не просто показывает впечатляющие возможности физики и управления, но и обладает хорошим левел-дизайном и кое-каким сюжетом.

Boneworks

Но самый громкий анонс на данный момент — Half-Life: Alyx:

Half-Life: Alyx

Из-за последней игры вы больше не сможете купить Valve Index, разве что у перекупщиков с огромной наценкой:

Подключение к ПК

Настроить очки для ПК можно только по инструкции производителя, так как лучшие модели VR очков и шлемов имеют свои нюансы по калибровке и установке камер или лазерных считывателей. Однако существуют программы, которые позволяют синхронизировать ПК, очки и смартфон. Итак, на устройства, которые поддерживают VR очки, потребуется установить определенный софт. По отзывам, лучшим вариантом является приложение Trinus VR на Андроид и Trinus VR Server для ПК. Принцип работы здесь следующий: смартфон дублирует приложение с ПК на шлем и выступает промежуточным звеном.

1. Первый этап настройки – установка приложений на ноутбук и смартфон. После этого их лучше всего перезагрузить, чтобы все работало корректно.
2. Теперь запускаем приложение Trinus VR Server на ПК и выбираем способ соединения гаджетов. Пользователи отмечают, что удобнее всего для подключения пользоваться USB соединением ПК и смартфона, так как по Wi-Fi связь не всегда стабильная, скорее всего, это особенность софта.
3. Выставляем настройки графики. Последние индивидуальны для разных устройств, поэтому здесь все необходимо делать в соответствии с возможностями техники.

После выполнения вышеперечисленных действий остается лишь запустить игру.

Совет! Для управления лучше всего использовать геймпад. Отличным вариантом является джойстик от Xbox, который отлично синхронизируется с Windows.

Еще один вариант изготовления

1). Для более толстого картона лучше взять канцелярский нож, им удобнее работать прямо сверху листа. Если вы хотите собрать очки вручную, вставляя ключи, то нужно вырезать картон вместе с ними, как на картинке. Если же ваши самодельные очки виртуальной реальности будут впоследствии склеены, то можно не оставлять такого запаса.

2). Далее вам понадобятся 2 линзы, желательно двояковыпуклые. Google советует брать линзы диаметром 25 мм. Фокусное расстояние линз при этом должно быть 45 мм. Умельцы берут линзы даже из хозяйственных магазинов, а некоторые видеоблогеры на Youtube, делая своими руками 3D очки для смартфона, вместо линз используют подручные средства.

Так, например, можно вырезать из обычной пластиковой бутылки 4 одинаковых круга, склеить их между собой по 2 штуки паяльной лампой, оставив небольшое расстояние вверху. Затем в шприц набирается вода из-под крана, ею заполняется пространство между двояковыпуклыми «линзами» из пластика, затем оставшийся зазор также запаивается, и в ваших руках оказываются почти законченные собранные в домашних условиях очки виртуальной реальности.

3). Некоторые модели смартфонов поддерживают магнитное переключение, позволяющее управлять девайсом без вынимания его из коробки. Для реализации такой задумки понадобится простая система магнитов: неодимовый кольцевой и керамический дисковый с диаметром около 19 мм и толщиной около 3 мм. Но и без них все управление будет простым и удобным, достаточно сделать в конструкции самодельных очков виртуальной реальности отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, остается решить только проблему с креплением смартфона в очках. Для этого можно использовать резиновое кольцо и 2 липучки (примерно 20х30 мм) для закрепления крышки.
