Что можно сделать из триммера

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

  • Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
  • Средней тяжести используют на глинистых почвах.
  • Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

Культиваторы бывают разных видов: дисковые, ротационные, лаповые и фрезерные. По функционированию они могут быть: ручными, с электрическим приводом и работающие на бензине, а также прицепными, навесными, обрабатывать один или несколько рядов.

При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами.

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы.

  • Ручной культиватор. Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
  • Электрический культиватор. Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
  • Бензиновый культиватор. Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Газонокосилка и снегоуборщик – агрегат «два в одном»

При отсутствии желания полностью переделывать газонокосилку, ее можно оборудовать отдельными элементами снегоуборочной машины. Для этого действуйте в следующем порядке:

  1. Приварите к раме лопаты крепеж – в результате получается готовый отвал;
  2. Установите и закрепите конструкцию на газонокосилке, предварительно проделав в агрегате несколько отверстий;
  3. Демонтируйте нож газонокосилки и начните уборку снега.

Изготовленный агрегат будет достаточно сильно поддаваться коррозии, так как газонокосилка попросту не предназначены для работы в зимнее время года. Это недоразумение можно легко исправить, если обработать детали корпуса газонокосилки антикоррозийным средством.

В процессе эксплуатации не забывайте вовремя менять масло, так как внутренние детали газонокосилки поддаются сильному износу

Также обратите внимание на качество используемого масла – лучше всего покупать сезонные смазочные материалы, обладающие оптимальной плотностью и свойствами

Изготавливаем мотовелосипед

Из обычного велосипеда домашние мастера умудрились сделать более практичное транспортное средство — они переставили на него двигатель от мотокосы. При этом практически реализуются варианты как с бензиновым двигателем, так и с электромотором.

Требуемые инструменты, материалы и детали

Электрический двигатель на велосипед питается от аккумулятора, которого, в зависимости от мощности агрегата (она берется 0,35-1,2 кВт), хватает на время от 30 минут до 2-х часов.

Для переделки велосипеда используются двух- или четырехтактные бензиновые двигатели. Последний вариант расходует меньше топлива и не так шумит при эксплуатации. Рекомендуемая мощность составляет от 1,5 л.с., а оптимальный вариант 2 л.с. При использовании мотора с меньшим параметром мотовелосипед будет еле ехать либо вообще не сможет сдвинуться с места.

Вращательное движение от двигателя, работающего на бензине, к велосипедному колесу происходит с помощью использования ременной или цепной передачи. Из-за этого дополнительно понадобится сделать следующие детали:

  • подвеску металлическую в виде рамки с бортиками, чтобы закрепить мотор на раме велосипеда;
  • ведомый и ведущий шкивы или звездочки для крепления к двигателю и колесу соответственно.

Для реализации проекта понадобится выбрать подходящий редуктор. После установки шкивов выбирают ремень нужного размера.

Размеры рамки под двигатель зависят от его габаритов. Саму подвеску к раме мотовелосипеда закрепляют:

  • болтовым соединением;
  • с помощью сварки.

Последний вариант по прочности является лучшим, если сварщик хороший. Если позволяет конструкция велосипедной рамы, то подвеску заменяют хомутом, которым фиксируют двигатель. Такой вариант крепления является более практичным. Способ фиксации мотора должен быть удобным, надежным и позволять быстро снимать его в случае необходимости.

Выполнение всей работы своими руками при наличии старого, функционирующего триммера, велосипеда и небольшого набора инструментов потребует от исполнителя времени, а также терпения.

Последовательность сборки конструкции

Чтобы самостоятельно собрать велосипед с мотором, работающим на бензине, понадобятся, кроме рассмотренных материалов и деталей, также:

  • контроллер;
  • трос для регулировки работы мотора;
  • предохранитель;
  • выхлопная труба, привариваемая сваркой;
  • втулка;
  • шайбы;
  • болты;
  • натяжитель цепи.

Сборку мотовелосипеда осуществляют по такому алгоритму:

  • ставят на заднее велосипедное колесо звездочку;
  • хомутом фиксируют двигатель (со звездочкой на валу) на раме позади сиденья либо на багажнике, если позволяет конструктивные особенности велосипеда, а иначе понадобится для этой цели выбирать другое удобное место;
  • надевают цепь на звездочки колеса и мотора;
  • прикрепляют натяжитель;
  • регулируют натяжку цепи;
  • фиксируют ручку газа;
  • протягивают от нее тросик к движку;
  • закрепляют топливный бачок;
  • монтируют карбюратор.

С целью личной безопасности при эксплуатации мотовелосипеда модернизируют систему торможения, меняют покрышки колес на нескользящие изделия, проверяют целостность и устойчивость в движении созданной конструкции. После того, как вся конструкция собрана, проводят ее испытание, предварительно осмотрев на недоделки.

Тюнинг триммера (модернизация триммера)

Тюнинг триммера (модернизация триммера) — это техническое усовершенствование триммера, бензокосы, мотокосы или электрокосы путём замены деталей и узлов на более дорогие или усовершенствованные, добавления в конструкцию триммера непривычных деталей и узлов, а также более качественная и более точная настройка и регулировка всех узлов и систем для улучшения технических характеристик и внешнего вида триммера.

Как тюнинговать и модернизировать триммер (детально читайте ниже)

  1. Стартер электрический (съёмный).
  2. Опорная чашка для защиты и скольжения триммерной головки.
  3. Триммер под карбон.
  4. Рисунок на защите.
  5. Аэрография на триммере.
  6. Воздушный фильтр нулевого сопротивления.
  7. Прямоточный глушитель триммера.
  8. Ножи, подвеска, спецодежда.
  9. Установить на триммер четырехтактный двигатель с глушителем автомобильного типа.
  10. Сделать двухцилиндровый двигатель (двухтактный).
  11. Заключить шумный двухтактный двигатель триммера в герметичную шумоизоляционную капсулу.
  12. Отводная труба от глушителя назад на 60 см.
  13. Закрепить на штанге триммера широкозахватный аккумуляторный фонарь для работы в темное время суток.
  14. Общие принципы тюнинга триммера.

Стартер электрический на триммер

Электростартер триммера (съёмный) для модернизации и тюнинга триммера. Если не хотите постоянно дёргать шнур ручного стартера для запуска своего триммера, можно использовать один из 3-х видов электрических стартеров для триммера

  • аккумуляторный стартер,
  • электрический стартер со шнуром и
  • стартер из электродрели через специальный адаптер (переходник).

Электрический стартер для триммера – это дополнительный аксессуар, который приобретается отдельно от триммера. Также его преимуществом является то, что он съёмный и не утяжеляет сам триммер во время работы. Триммер должен быть совместимым со стартером, то есть у вашего триммера должно быть гнездо для подсоединения электрического стартера.

Запуск двигателя триммера от электрического стартера занимает несколько секунд, запуск двигателя производится нажатием одной кнопки и запускается даже двигатель в плохом техническом состоянии – ручной стартер пытается завести рывками, а электростартер крутит мотор, пока не заведёт мотор (если его вообще возможно завести, конечно).

Что можно сделать из триммера?

Количество оборудования, которое можно сделать на основе бензиновой косы, достаточно большое. Выносливость и запас крутящего момента мотора мотокосы дает возможность собрать самоделки, которые будут выделяться высокой скоростью и стабильностью при работе в любых эксплуатационных условиях.

Лодочный мотор на базе триммера

Двигатель от мотокосы может стать подходящей основой для изготовления мотора, способного приводить в движение небольшую резиновую лодку. Максимальная скорость водного транспортного средства составит примерно 15–20 км/ч. При этом на борту лодки могут находиться два взрослых человека и их багаж.

Чтобы сделать из двигателя от триммера лодочный ДВС, обязательно потребуется редуктор и металлический гребной винт. Редуктор будет принимать вращательное усилие от мотора, и передавать его на винт. Последний, во время своего вращения, будет создавать силу, способную толкать лодку

Очень важно чтобы винт был изготовлен из нержавеющей стали. В противном случае, из-за постоянного контакта с водой, узел со временем начнет поддаваться коррозии

При переделке мотокосы в лодочный мотор потребуется оставить штатный топливный бак мотокосы. Для заправки лодочного мотора должна использоваться топливная смесь, приготовленная в той же пропорции, что и для эксплуатации садового инструмента.

Снегоуборщик из триммера

Самоделки из триммера своими руками часто включают в себя снегоуборщик. Этот вид хозяйственного оборудования даст возможность расчистить небольшие участки от свежевыпавшего снега. Если мощность используемого триммера превышает 3 л. с., то самодельный снегоуборщик также можно использовать для расчистки территории от льда и сугробов, высотой до 1 м.

Для сборки самоделки потребуется заборный ковш, который можно сварить из металлических пластин. Более простой вариант – это изготовление ковша из старого газового баллона. За дробление снега будет отвечать шнек, помещенный внутрь ковша.

Из ковша снег и измельченный лед будут попадать в желоб, для изготовления которого потребуется круглая труба с диаметром не менее 20 см. Из желоба снежные массы будут выбрасываться в сторону, которую выбирает оператор посредством поворачивания рычага.

Важный плюс самодельного снегоуборщика заключается в большой дальности отбрасывания снега. В зависимости от мощности двигателя этот параметр может составлять от 2 до 12 м.

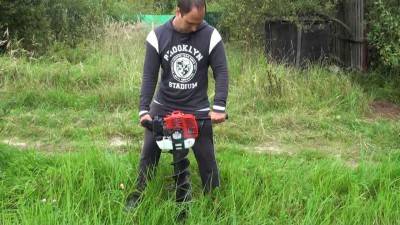

Мотоледобур на основе триммера

Очень часто в качестве самоделки из бензокосы энтузиасты выбирают мотоледобур. Это простое приспособление предназначено для проделки отверстий в толстом слое льда и грунте. Для того, чтобы самоделка смогла бурить лунки в твердой каменистой или вязкой глинистой почве, двигатель от триммера должен обладать мощностью в 3 и более л. с.

Для сборки самоделки потребуется шнековый механизм, который будет крепиться к мотору посредством редуктора. Сам редуктор должен быть реверсивным – это даст возможность извлечь бур в случае, если он заклинит в грунте или во льду.

Для удобства при использовании самоделку потребуется оборудовать рукояткой, которую можно сварить из металлических труб.

Велосипед и самокат из триммера

Нередко владельцы триммеров собирают на основе садового инструмента самокат или велосипед. Эти самоделки из мотокосы способны развивать скорость в районе 20 км/ч, потребляя, при этом, минимальное количество горючего.

Самокат или велосипед потребуется оборудовать прочной платформой, на которую будет устанавливаться мотор. Лучше всего сварить крепление из металлической пластины и нескольких стальных уголков.

Для передачи усилия от мотора на ведущее колесо самоделки потребуется установить на нем ведущую шестерню. При этом передача крутящего момента выполняется при помощи ремня.

В результате изготовитель получит самоходное 2-колесное транспортное средство, которое будет выделяться простотой устройства, а также неприхотливостью к обслуживанию и качеству топлива.

Как устроен триммер

Чтобы сделать триммер в домашних условиях, следует предварительно понять принцип его работы и конструкцию. В общем случае все ручные косилки классифицируются на бензиновые и электрические. Первый вариант удобнее, ведь пользователь не привязан к розетке, но для изготовления самодельного устройства чаще берутся электрические двигатели от бытовой техники или инструментов.

Конструкция обоих видов ручных травокосилок включает:

  • двигатель (электрически или бензиновый) – подойдет от бытовых инструментов (шуруповерт, дрель, болгарка), от стиральной машины, а также бензопилы;
  • бак — для бензинового двигателя;
  • стартер – лучше всего использоваться простую кнопку с возвратным механизмом;
  • штанга – цельная из дерева или металлической трубы (отлично подойдет алюминиевая труба, так как она легче), также можно сделать секционную конструкцию, которая позволит подогнать держатель под рост разных людей;
  • рукоять для удобства работы, на которой размещают и кнопку — она должна иметь удобный хват и выполняться из нескользкого материала;
  • нож или леска — лучше использовать ножи, так как леска быстрее рвется;
  • защитный кожух – мощно сварить из тонкого металла, вырезать из пластиковой бутылки большого объема или использовать старую сковороду.

Электро триммер газонокосилка из дрели своими руками

Совет! Нож лучше изготавливать из инструментальной стали, старого диска от циркулярной пилы либо ножовки. Он может быть цельным или со сменным лезвием. Второй вариант удобнее, так как при повреждении достаточно будет просто поменять кромку.

Снегоуборщик

Достаточно часто владельцы небольших загородных домов нуждаются в моторизованных устройствах, способных облегчить весьма трудоемкую работу по уборке снега с прилегающей территории. Заводские снегоуборщики относительно дороги, и не каждый домовладелец может себе позволить их приобретение. Однако он, обладая определенными навыками проведения слесарных и электромонтажных работ, вполне может самостоятельно изготовить небольшой роторный снегоуборщик, используя для этого бензиновый триммер с прямой штангой.

Важно! Из электрокосы или бензокосы с изогнутой штангой снегоуборщик не получится из-за недостаточной мощности мотора. Более всего для изготовления снегоуборщика подходит мощная мотокоса, в которой крутящий момент передается к косильной головке (ножу) через жесткий вал и редуктор, например, аппарат Echo SRM-35ES или его аналоги

Более всего для изготовления снегоуборщика подходит мощная мотокоса, в которой крутящий момент передается к косильной головке (ножу) через жесткий вал и редуктор, например, аппарат Echo SRM-35ES или его аналоги.

Материалы и инструмент

Для изготовления такого снегоуборщика понадобятся:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • отрезок стальной трубы длиной порядка 300 мм;
  • стальной лист толщиной 1,5 мм;
  • зубчатый диск (входит в комплект поставки мотокосы);
  • небольшая бочка (например, пивная).

Алгоритм работ

Изготавливают детали и собирают снегоуборщик в следующем порядке:

  • бочку обрезают по кругу, отступив от днища примерно 150 мм;
  • в нижней части бочки вырезают отверстие для выступающей части редуктора;
  • с той же стороны сверлят отверстия, совпадающие по расположению с отверстиями на щитке редуктора;
  • сбоку вырезают квадратное отверстие размером 100х100 мм, которое будет служить для выбрасывания снега;
  • полученную заготовку сверху прикрывают на 1/3 стальным листом.

Из остатков бочки изготавливают дефлектор. Для этого вырезают металлическую полоску с размерами порядка 150х300 мм, а потом полученную заготовку сгибают и приваривают к ней боковины высотой не более 100 мм. Далее полученный дефлектор приваривается к корпусу.

Затем изготавливают лопатку, для чего из стального листа вырезается заготовка размером 300х400 мм, края которой загибаются, образуя борта высотой порядка 20 мм. Готовую лопатку крепят к нижней части корпуса. На этом изготовление кожуха снегоуборщика завершается. Он крепится к редуктору триммера через имеющиеся в нижней части отверстия.

Теперь нужно изготовить лопасти ротора, для чего в первую очередь из стального листа вырезают 4 заготовки размером 250х100 мм. Каждой полученной детали придают форму лопаты, а один из углов обрезают, получая таким образом готовые лопасти. Затем их приваривают к зубчатому диску, который после этого прикручивают к валу редуктора вместо ножей триммера. Все — снегоуборщик собран и готов к эксплуатации. Более подробно процесс изготовления такой самоделки, собранной на базе бензинового триммера, можно увидеть на видео:

На заметку! Конечно, с большими территориями, засыпанными снегом, самодельному снегоуборщику не справиться, но для расчистки дорожек на придомовой территории он вполне подойдет.

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

  1. Бензотриммер с прямой штангой и редуктором.
  2. Стальной лист толщиной 1,5 мм или металлическая бочка.
  3. Фреза с зубьями.
  4. Набор инструментов:
  5. дрель;
  6. сверла;
  7. гаечные ключи.
  8. Болгарка.
  9. Сварочный аппарат.

Сначала делают ротор:

  1. Из листа стали вырезают 4 прямоугольника 25х10 см.
  2. Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

  • снизу бочки отступают 15 см, обрезают по кругу;
  • на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
  • с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
  • 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
  • готовые лопасти ротора крестом приваривают к диску бензотриммера;
  • к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
  • снизу крепят лопатку;
  • производят монтаж редуктора, закрепляя болтами;
  • вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Другие варианты самоделок

Благодаря экономичному и надежному двигателю, триммер является основой и для многих других самоделок. Ниже мы кратко опишем возможные варианты и приведем видео-инструкции по их реализации.

Переделка триммера в бензопилу

Из бензиновой мотокосы также может получиться бензопила. Для воплощения рационализаторской идеи в жизнь понадобятся старые модели устройств. Все детали будут браться с них. В ролике ниже представлен полученный результат.

Переделка триммера в бензиновую пилу заключается в установке на нее вместо собственного двигателя данной детали с мотокосы.

Изготовление снегохода для детей

Триммер можно переделать также в снегоход. Процесс заключается в установке двигателя на конструкцию, оснащенную лыжами. Из-за недостаточной мощности моторов, имеющихся на мотокосах, созданная самостоятельная техника способна перевозить только относительно небольшой вес. Также двигается она по сравнительно ровной местности. Такая самоделка послужит интересной и полезной игрушкой для детей.

В роликах ниже показаны некоторые возможные варианты самодельной техники:

Домашние умельцы придумали много различных способов приспособить мотор от триммера на снегоход. Здесь ограничения связаны с личной фантазией и имеющимся перечнем ненужных устройств и техники, которые можно применять для создания самодельных снегоходов.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Мотосамокат

Кроме велосипеда, двигатель мотокосы устанавливается также на самокат. Принцип сборки аналогичен созданию мотовелосипеда, только при этом учитываются конструктивные особенности самоката.

В видеоролике далее показан самолет, мотор которого взят от бензиновой косы.

Имея в распоряжении старый рабочий и ненужный триммер, можно своими руками изготовить различные технические устройства, не только рассмотренные выше. Собственная фантазия подскажет разные варианты. Но, создавая любое устройство, следует помнить о том, что бы оно было безопасным для окружающих и пользующихся им лиц.

Источник

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

  • бытовая мотокоса;
  • струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
  • лист дюралюминия, толщина которого не должна составлять менее 2 мм;
  • сварочный аппарат;
  • комплект крепежей;
  • набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.


При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

  1. В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
  2. После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
  3. Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
  4. Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
  5. Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
  6. Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

Способы изготовления лодочного мотора из триммера

Существует три способа изготовления лодочного мотора из триммера. Между собой они различаются используемыми деталями и принципом самостоятельной сборки.

Метод № 1

Этот способ выделяется своей простотой и экономичностью.

Для работы потребуется подготовить:

  • струбцину, которая необходима для крепления устройства на транце лодки;
  • гребной винт – его можно купить в уже готовом виде в магазине. В стандартную комплектацию узла входит привод, сделанный из нержавеющей стали, и переходники, которые нужно подключить к гибкому валу хозяйственной мотокосы. Некоторые модели винтов поставляются в продажу вместе со струбцинами, поэтому покупателю потребуется заранее уточнить набор деталей, входящих в комплект поставки.

Как правило, в наборе к винту есть уже готовый чертеж. Это дает возможность сэкономить на поиске необходимых для работы схем. На монтаж лодочного мотора уходит примерно 1–1,5 часа.

Метод № 2

Для сборки лодочного ДВС изготовителю потребуется подготовить угловой редуктор, который можно снять из болгарки. Также для переделки необходим гребной винт – его можно вырезать из листа нержавейки и согнуть полученные лопасти под нужным углом.

Несмотря на сравнительно небольшой шаг полученного винта, этот способ переделки дает возможность добиться от двигателя максимально возможных оборотов. Единственный минус – это необходимость дополнительной регулировки двигателя, для которой можно воспользоваться пассатижами.

Метод № 3

Этот способ отличается от других возможностью сделать некоторые детали для лодочного двигателя своими руками. Для этого потребуется 2-тактный бензиновый ДВС с объемом цилиндра 25 см3. Мощность ДВС от триммера не должна составлять менее 0,7 кВт, а его вес – не более 4,5 кг. Агрегат должен быть оборудован гнутой ногой. Двигатель от триммера, отвечающий всем этим параметрам, даст возможность передвигаться на лодке со скоростью от 5 до 8 км/ч при минимальной расходе горючего. О принципах его изготовления более детально расскажем ниже.

Это интересно: ТОП-3 косилки-плющилки — технические характеристики и принцип работы

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

  1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
  2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
  3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
  4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
  5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
  6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.

Методы самостоятельного изготовления лодочного двигателя из мотокосы

Самым простым способом изготовить мотор на плавсредство является использование мотокосы с прямой ногой (штангой) и, соответственно, жестким валом. В таком случае вся доработка сводится к производству гребного винта, который можно вырезать из полосы нержавейки либо дюралюминия. Размер заготовки — 100х30х2 мм. Лопастям следует придать изогнутую форму, для чего их нужно отогнуть примерно на 10 мм. Кромки винта нужно заточить. Пример построения упрощенного чертежа гребного винта приведен на рисунке ниже.

Изготовленный гребной винт устанавливают на место триммерной головки. При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку.  Более подробно процесс доработки триммера своими руками показан на видео:

Доработка редуктора болгарки

Чтобы добиться максимального количества оборотов двигателя, можно оснастить триммер угловым редуктором от болгарки, который предварительно нужно доработать. При этом могут понадобиться сальники и подшипники. Сам процесс доработки редуктора заключается в замене штатного короткого вала на более длинный, соответствующий по размерам штанге триммера. Однако для этого придется разобрать редуктор.

Изготовив новый вал, редуктор собирают, предварительно защитив подшипник сальником, исключающим проникновение в него воды. Кроме того, рекомендуется нанести на имеющиеся шестерни густую смазку или заполнить ею внутреннюю полость корпуса. Для герметизации корпуса используют резиновое уплотнение и/или герметик.

Доработка триммера с изогнутой штангой

Если в распоряжении владельца лодки имеется мотокоса, штанга которой изогнута, последнюю необходимо демонтировать и заменить на прямую трубу соответствующего диаметра, изготовленную из дюралюминия. Если диаметр новой трубки будет больше размера отверстия в моторном блоке, то посадочное место нужно будет проточить до нужного размера. Доработка осуществляется в следующем порядке (см. чертеж).

Сначала выворачивают штатную гайку 2, которая расположена в шпуле с кордом. При этом выбрасывать крепеж, снятый со штанги, категорически не рекомендуется, так как производителями мотокос часто используются собственные типы резьбовых соединений, которые не соответствуют стандартным.
Затем откручивают штатную гайку 4 и извлекают дейдвудный (поз. 8) и гибкий (поз.9) валы.
Потом вырезают позицию 6 — подшипник скольжения (имеет вид бронзовой втулки на конце вала).
Далее выбивают из штанги пластиковый протектор 10.
В подобранную заранее прямую трубу 7 впрессовывают извлеченный ранее подшипник скольжения 6. Возможно, что для этого потребуется расточить трубу.
Затем подшипник скольжения 6 аккуратно опрессовывают молотком по канавке 5

Здесь важно не повредить запрессованную бронзовую втулку.
Потом пластиковый протектор 10 подрезается по месту и плотно вставляется в трубу 7.
Далее дейдвудный вал соединяется со стальным прутком, который заменит гибкий вал 9. Возможно, что для этого понадобится помощь токаря.
Заключительный шаг — гребной винт 3 крепится к дейдвудному валу 8 гайкой 2.

Собранная штанга соединяется с мотором при помощи специально изготовленных переходников, форма и размеры которых зависят от конструктивных особенностей конкретной модели триммера.

Как устроен триммер

Чтобы сделать триммер в домашних условиях, следует предварительно понять принцип его работы и конструкцию. В общем случае все ручные косилки классифицируются на бензиновые и электрические. Первый вариант удобнее, ведь пользователь не привязан к розетке, но для изготовления самодельного устройства чаще берутся электрические двигатели от бытовой техники или инструментов.

Конструкция обоих видов ручных травокосилок включает:

  • двигатель (электрически или бензиновый) – подойдет от бытовых инструментов (шуруповерт, дрель, болгарка), от стиральной машины, а также бензопилы;
  • бак — для бензинового двигателя;
  • стартер – лучше всего использоваться простую кнопку с возвратным механизмом;
  • штанга – цельная из дерева или металлической трубы (отлично подойдет алюминиевая труба, так как она легче), также можно сделать секционную конструкцию, которая позволит подогнать держатель под рост разных людей;
  • рукоять для удобства работы, на которой размещают и кнопку — она должна иметь удобный хват и выполняться из нескользкого материала;
  • нож или леска — лучше использовать ножи, так как леска быстрее рвется;
  • защитный кожух – мощно сварить из тонкого металла, вырезать из пластиковой бутылки большого объема или использовать старую сковороду.

Совет! Нож лучше изготавливать из инструментальной стали, старого диска от циркулярной пилы либо ножовки. Он может быть цельным или со сменным лезвием. Второй вариант удобнее, так как при повреждении достаточно будет просто поменять кромку.

Однако стоит понимать, что заводские конструкции сложнее, чем самодельные устройства. И получить полный аналог магазинного триммера не получится. Ниже приведены рекомендации по сборке функциональной ручной косилки из разной техники.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
