Как изготовить ионизатор воды в домашних условиях

Комплектация и технические характеристики

Электроактиватор воды бытовой — аккуратный небольшой прибор массой не более 2 кг, продается в упаковке, в которую, кроме самого аппарата, уложены понятное руководство по эксплуатации, плавкая вставка (предохранитель на 1 А) и маленькая мерка для поваренной соли.

Полная мощность, потребляемая прибором – 70 В/А. В работе АП-1 потребляет столько же примерно энергии, как одна электрическая лампочка на 40 Вт.

Сила тока при электролизе составляет от 0,2 до 0,7 А.

Одновременно готовится 300 мл анолита и 900 мл католита. Процесс должен продолжаться не более 40 минут, так как после показатели кислотности воды (pH) уже не меняются, а блок питания и жидкость в приборе нагреваются.

Сборка прибора

Схема аппарата, получающего живую и мертвую воду, довольно проста, и ознакомиться с ней можно в статье. Для сборки прибора на положительном электроде делается П-образный пропил. Он необходим для размещения на аноде матерчатого мешочка. В нем будет происходить сбор мертвой воды. На катоде такого пропила делать не нужно.

Далее к электродам крепится выпрямительный диодный мост

При этом важно пометить положительный и отрицательный выходы на пластину («+» и «-»). Для соблюдения безопасности мост может быть накрыт крышкой

В случае использования диода с резьбовым креплением резьба должна быть прикреплена к положительному электроду.

Существует и еще один способ сборки подобной схемы. Ее можно выполнить с выпрямительным мостиком. В таком случае еще более интенсивно будет производиться живая и мертвая вода. Аппарат (отзывы умельцев подтверждают это) станет в четыре раза мощнее

Ускорения процесса приготовления целебной жидкости особенно важно при систематическом ее использовании

К диодному мосту подводится сетевой шнур с вилкой. Его длина должна быть не менее 500-700 мм

При этом важно провести изоляцию всех открытых электрических соединений, ведь для процесса, в результате которого получается живая вода и мертвая вода, прибор потребляет переменное напряжение в 220 В. Далее электрод, который помечен знаком “минус”, размещают в брезентовый мешочек, в банку заливается вода, и вся конструкция начинает работать при подключении к электрической сети

Разновидности

Сегодня с целью искусственной ионизации воздуха (аэроионфикации) применяют несколько методов:

Ультрафиолетовый

Характерной чертой данного метода независимо от источника ультрафиолетового света является образование значительного количества озона и окислов азота (об этом можно догадаться по особому запаху), поэтому присутствовать в помещении во время работы прибора и в течение получаса после его выключения не рекомендуется.

За 30 мин указанные вещества по причине своей нестабильной природы распадаются и воздух снова становится безопасным для человека.

Гидродинамический

Приборы, в основу которых был положен данный метод, производят не легкие отрицательный аэроионы, а водяную пыль (аэрозоль) с электростатическим зарядом.

Со временем было доказано, что бытовые гидроионизаторы, распыляющие дистиллированную воду, совершенно бесполезны, вследствие чего их производство прекратилось.

Но метод успешно применяется в медицине для создания электроаэрозолей на основе различных целебных жидкостей, а также в некоторых отраслях, где требуется мелкодисперсное распыление веществ.

Метод коронного разряда

Ионизаторы этого типа известны под названием эффлювиальных. Именно на этом принципе основана работа бытовых приборов.

Ионизатор состоит из электрической схемы, преобразующей стандартное переменное напряжение в высоковольтное (несколько десятков киловольт) и конструкции с заостренными электродами, на которые это напряжение подается.

В результате наблюдается коронный разряд, сопровождаемый электростатической эмиссией, то есть «стеканием» электронов с острия с последующим захватом их молекулами кислорода.

В самом простом исполнении эффлювиальные ионизаторы являются нерегулируемыми – режим их работы, как и производительность по ионам, изменить нельзя.

Более сложные модификации – регулируемые – учитывают напряжение электрического поля вокруг себя и в зависимости от него корректируют напряжение на электродах.

Помимо описанных разновидностей применяют термоэлектронные, радиоизотопные и фотоэлектрические ионизаторы. Они используются в различных приборах. Например, радиоизотопный ионизатор является частью датчика противопожарной сигнализации.

Бытовые ионизаторы на коронном разряде делятся на униполярные (генерируют только отрицательные ионы) и биполярные (продуцируют ионы обоих знаков).

Принцип коронного разряда

Поскольку положительные ионы в квартирах и так активно образуются при работе бытовой электроники, в большинстве случаев целесообразно применять униполярные ионизаторы.

В тех же помещениях, где техника отсутствует, например, в детской, следует применять биполярное устройство, так как при дисбалансе между положительными и отрицательными ионами целебный эффект от воздействия последних почти не проявляется.

Конструкция прибора и метод активации

Электрический активатор – это простой электроприбор для реструктуризации или активации обычной воды. За один цикл устройство одновременно активирует воду или водный раствор двух типов: католит (живая, щелочная) и анолит (кислотная, мертвая). Каждое устройство состоит из нескольких элементов:

  • основная чаша для преобразования щелочной воды;
  • съемная емкость или стакан из ткани, керамики;
  • блок питания от сети;
  • верхняя крышка прибора.

Большая чаша электрического активатора производится из безопасного пищевого пластика, именно в ней путем электролиза обычная вода структурируется в «живую». Съемная емкость из керамики или ткани служит диафрагмой (перегородкой) между католитом и анолитом, в ней же структурируется кислотная «мертвая» вода.

Снизу в крышке активатора размещено четыре электрода: пара анодов, с оболочкой с химически стойким покрытием и пара катодов, произведенных из пищевой либо нержавеющей стали.

В процессе каждого цикла преобразования, электрический ток поступает в воду через электроды, изменяет ее каталитическую и реакционную активность. Также электролиз изменяет всю цепочку межмолекулярных взаимодействий, и, как следствие, воздействует на структуру воды или водного раствора на физическом уровне. Другими словами, под действием электрического тока в водопроводной, дистиллированной или фильтрованной воде изменяется молекулярная структура.

Катодное электрохимическое воздействие на жидкость превращает часть солей в гидрооксиды, наделяя воду щелочными свойствами. Концентрация водорода повышается, а азота и кислорода, наоборот – снижается. Вследствие проявления стабильных и нестабильных кислот (серной, надсерной, соляной), анодная обработка интенсивно повышает кислотность в водном растворе, значительно увеличивая окислительно-восстановительный потенциал,.

Что такое ионизатор

Ионизаторы воды – аппараты для очищения и обеззараживания жидкости. Гидроионизаторы вырабатывают как щелочную, так и кислотную составляющую жидкой среды. Процесс запускается при помощи быстрого электролиза в жидкой среде.

Ионизация – метод быстрой обработки проточной воды. Ионизированная жидкость обладает многими полезными свойствами, омолаживает клетки всего организма.

Виды ионизаторов:

  1. В работе используют известные драгоценные металлы и другие полудрагоценные камни.
  2. Ионизация происходит вследствие создания переменного электрического потока. Вода проходит дезинфекцию, обогащается полезными веществами.

Вначале следует разобраться в самой конструкции гидроионизаторов и в том, как работает этот аппарат.

Что потребуется для сборки?

Перечень необходимых изделий и материалов будет зависеть от вида самодельного ионизатора. Начнем с самой простой конструкции. Для изготовления такого прибора нам понадобится:

  • пара пластмассовых коробочек из двух половинок, которые находятся внутри каждого «Киндер-Сюрприза»;
  • пара проводов диаметром 0,5 мм;
  • разборная штепсельная вилка;
  • изолента;
  • ножницы;
  • игла.

Попробовав свои силы в изготовлении элементарного ионизатора, можно будет перейти к более сложной версии, предназначенной для применения в автомобиле. Для создания такого прибора понадобятся следующие компоненты:

  • трансформатор;
  • генератор преобразователя.

Тип генератора значения не имеет, вполне подойдет даже одноконтактный.

Если среди старого хлама в гараже или в кладовке у вас найдется распространенный когда-то интегральный таймер марки «555», генератор можно извлечь из него. Он имеет примитивное устройство, но для самодельного ионизатора вполне сгодится.

Использование живой воды

Нельзя пить холодный раствор. Перед употреблением его нужно подогреть до комнатной температуры. Однако не стоит ставить жидкость на плиту и тем более доводить до кипения. Лучше дать ей нагреться в обычных условиях, чтобы сохранить полезные свойства. Употребление живой воды

зависит от болезней, которые она призвана вылечить.

Система очищения Малахова

Популярный целитель уверен, что при помощи активированного раствора можно вылечить практически любое заболевание и избавить организм от шлаков. Рецепты Геннадия Малахова:

  • при проблемах с печенью целитель советует каждые 20 минут употреблять внутрь 2 ст.л. живой воды, а перед сном выпить еще полстакана мертвой;
  • болезни суставов можно исцелить при помощи компрессов из анолита. Их прикладывают к месту воспаления на 20 минут;
  • система очищения организма включает голодание, во время которого можно употреблять только активированную воду. Необходимо выпивать по 3 ст.л. католита каждые полчаса в первую половину дня, а во вторую – пить анолит по той же схеме. Перед сном можно употреблять кипяченую воду. Такой схемы придерживаются в течение суток.

Стоматология

Для лечения таких заболеваний ротовой полости, как стоматит, пародонтоз, камни на зубах, нужно после каждого приема пищи полоскать рот активированным раствором. Рекомендуется также при чистке зубов использовать не обычную, а заряженную воду. При регулярном проведении процедуры от неприятных проявлений болезни можно избавиться за пару дней.

Офтальмология

При появлении ячменя, конъюнктивита и других воспалительных процессов нужно вымыть глаза теплым анолитом. После этого делают компрессы с католитом. Лечение проводят до тех пор, пока не исчезнут симптомы.

Гастроэнтерология

Заряженный раствор используется в комплексной терапии при гастрите, язвенной болезни желудка и двенадцатиперстной кишки и воспалениях ЖКТ. Живая вода помогает снизить кислотность и улучшает аппетит.

Противопоказания

Противопоказаний к применению активированной жидкости практически нет

Щелочной раствор с осторожностью применяют при болезнях мочеполовой сферы и при сахарном диабете. Перед употреблением лучше проконсультироваться со специалистом

Вы можете выбрать активатор из многочисленного числа приборов, представленных на рынке. В таком случае будет больше уверенности в качестве полученного раствора. Однако и домашний аппарат прослужит вам верой и правдой. Не забудьте главное правило при использовании живой и мертвой воды — лечение или профилактику нужно проводить на постоянной основе.

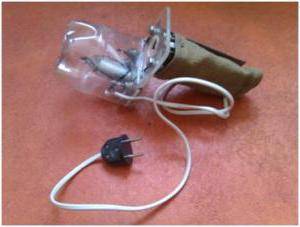

Как сделать прибор для ионизации воды своими руками

Кроме того, что существует множество готовых ионизаторов, можно создать механизм для приготовления ионизированной воды самостоятельно в домашних условиях. При этом необходимо приобрести следующие компоненты самодельной конструкции:

  • два электрода (допускается использование графитовых стержней либо полосок из нержавеющей стали);
  • кусок пожарного рукава в качестве проводника электрического тока;
  • стеклянная тара с капроновой крышкой;
  • часть кабеля с наличием вилки.

Схема создания ионизатора достаточно проста:

  1. зашить один конец рукава, опустить в емкость;
  2. банку заполнить питьевой водой примерно на 2/3 от общего объема;
  3. к шнуру прикрепить электроды длиной из расчета 10 см на 0,5-литровую банку;
  4. полученное устройство с параллельными электрическими проводниками предполагает нахождение катода внутри, а анода снаружи шланга.

Чтобы не путать положительный и отрицательный заряды, на внешней стороне прибора делаются соответствующие пометки «+» и «-».

Самостоятельно созданный прибор для получения ионизированной воды подключается к электросети. Через 10 минут щелочная вода готова к применению.

Оригинальный способ получения ионизированной живой воды – в видео:

Ионизация воздуха: плацебо или реальный эффект

Чем отличается ионизированный воздух от неионизированного? Чтобы не вдаваться в научные термины, приведём простой пример, с которым вы наверняка сталкивались. Помните, как отличается воздух после грозы? Именно в этот момент он максимально «заряжен». И вы наверняка согласитесь, что после дождя дышится особенно легко и самочувствие значительно улучшается.

Исследование профессора Чижевского в 60-е годы было настолько впечатляющим, что президиум ВЦСПС даже выпустил постановление об ионизации воздуха производственных помещений. Задачей была забота о здоровье работающих сотрудников. Люстры Чижевского, представляющие собой рамку с металлической сеткой, к которой был подведён ток высокого напряжения, вывешивались в цехах заводов. Именно эту идею подхватили современные производители ионизаторов.

Но справедливости ради нужно сказать, что споры о пользе ионизации до сих пор ведутся в научных кругах. Противники этой теории считают, что ионизация не влияет на самочувствие человека и весь её эффект – это плацебо. Однако есть многочисленные свидетельства об эффективности этого метода очищения воздуха.

Но почему бы не попробовать проверить эффект на себе, если устройство можно сделать буквально из подручных материалов?

Принцип действия прибора

Электрохимическая обработка воды (электролиз) приводит к резкому аномальному изменению каталитической активности и физической структуры воды. Под действием электрического тока в воде образуются высокоактивные метастабильные частицы, и система межмолекулярных взаимодействий изменяется.

Катодная электрохимическая обработка жидкости приводит к образованию хорошо растворимых гидрооксидов калия и натрия; повышается pH; образуются труднорастворимые карбонаты кальция и магния; в нерастворимые гидроксиды превращаются практически полностью ионы тяжелых металлов и железа. При этом уменьшается электропроводность и поверхностное натяжение воды, в ней снижается содержание кислорода и азота.

Электроактиватор воды – прибор, в котором одновременно происходит как катодная, так и анодная обработка жидкости.

В процессе анодной электрохимической обработки образовываются устойчивые и нестабильные кислоты – серная, соляная, хлорноватистая – и надсерные, кислородосодержащие соединения хлора. При этом увеличивается кислотность воды и электропроводность, уменьшается концентрация азота и водорода.

Какие процессы происходят в электролизере?

Как подсказывает название, в электролизере происходит процесс электролиза. Электролиз — это разложение вещества на составляющие при помощи электрического тока. Ток через химически чистую (дистиллированную или еще более чистую, деионизированную воду идет очень слабо, поэтому электролиз чистой воды затруднителен. Попробуйте залить в бытовой ионизатор дистиллированную воду, он работать не будет.

Электролиз обычной питьевой воды, например, взятой из-под крана, возможен именно благодаря присутствию воде разных солей, например, кальция, натрия, магния и др

Для работы электролизеров важно, чтобы солей было достаточно, для чего воду дополнительно минерализуют

Фактически речь идет об электролизе водного раствора солей.

Самые распространенные соли в питьевой воде: гидрокарбонаты, сульфаты кальция, магния, хлорид натрия (он же — поваренная соль).Растворяясь в воде, соли распадаются (диссоциируют) на ионы — частицы, имеющие электрический заряд. Кроме того, сами молекулы воды тоже, частично, диссоциируют на H+ и OH—В питьевой воде “плавают”:— положительно заряженные Ca2+, Mg2+, Na+, K+ , H+— отрицательно заряженные HCO3—, SO42-, Cl—, OH—.На этикетках бутылированной воды в России всегда указывается список ионов. Под действием электрического поля ионы начинают двигаться к электроду с противоположным зарядом, где с ними происходят химические реакции.

Сразу оговоримся, что электроды должны быть инертными, то есть при электролизе они служат лишь передатчиками электронов. Материал таких электродов не участвует в электродных процессах (это может быть, например, Pt (платина), Ir (иридий), то есть сами электроды в реакции не участвуют. Иначе сначала будет реагировать и разрушаться (растворяться) сам электрод: Ме (металл) —> Me+ + е—, прежде чем начнутся другие реакции

Понятно, что электроды из платины или иридия очень дороги, поэтому их делают с покрытием из платины и качество этого покрытия принципиально важно

Т.к. все металлы, ионы которых имеются в нашей питьевой воде — Ca, Mg, Na, K — стоят в ряду напряжений металлов левее алюминия включительно, то на катоде металл не восстанавливается, а восстанавливается водород из воды. Это происходит так:На катоде (-) 2 молекулы воды соединяются с электронами и образуется газ водород и ионы OH— — т.е щелочная среда.

K(-) 2H2O + 2e‾ → H2 + 2OH—

На аноде (+) происходит несколько реакций:1) Так как к нас присутствует анион кислородсодержащей кислоты, (SO42-), то происходит окисление атомов кислорода из воды до молекул кислорода и еще образуются ионы водорода H+:2H2O — 4e → O2 + 4H+, выделяется газ кислород и образуется кислотная среда — ионы водорода H+2) В нашем случае есть также анион бескислородной кислоты ( Cl—). Происходит его окисление до простого вещества:образуется газообразный хлор2Cl— — 2e → Cl2

Итак, на отрицательном электроде выделяется газ водород и щелочная среда, на положительном — газы кислород, хлор и кислотная среда. Нужно учитывать, что хлор — ядовитый газ.

Но важно, что продукты реакций будут смешиваться и реагировать между собой. При этом смешении образуется гипохлорит по реакции:Cl2+2OH— → Cl—+ClO-H2OА затем, при комнатной температуре в кислом растворе образуется хлорат (соединение хлорноватистой кислоты) по реакции:2HClO+ClO— → ClO3—+2H+2Cl—

При этом смешении образуется гипохлорит по реакции:Cl2+2OH— → Cl—+ClO-H2OА затем, при комнатной температуре в кислом растворе образуется хлорат (соединение хлорноватистой кислоты) по реакции:2HClO+ClO— → ClO3—+2H+2Cl—

Процесс сборки

При помощи обычной бытовой иголки следует проделать небольшие отверстия в контейнерах. После этого необходимо взять подготовленные провода и распустить их на раздельные жилы, продев в созданные отверстия (отверстия должны быть соответствующего размера!).

Изолируем жилы, соединяем провода. При желании можно соединить проводки с разборной штепсельной вилкой, и прибор готов к использованию. Все. Как видите, схема проста. Недостатком самодельного устройства можно назвать, пожалуй, только его хрупкость. В остальном – он ничем не хуже покупного.

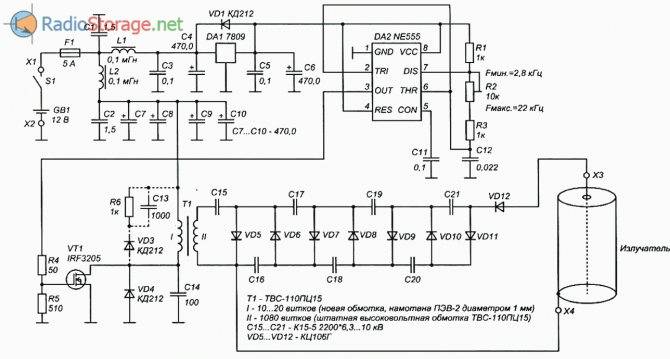

Схема

Схема, ставшая прототипом устройства, рассмотрена в . Воспользовавшись справочниками, я пришел к следующей схеме, приведенной на рис. 1.

Рис. 1. Принципиальная схема ионизатора воздуха для автомобиля.

Генератор прямоугольных импульсов собран на микросхеме NE555. Частоту следования можно регулировать

Скважность немного больше 2. Сигнал с генератора подается на ключевой транзистор

Его стоит выбирать по минимальному сопротивлению канала в открытом состоянии, максимальному току и рассеиваемой мощности. Максимальное напряжение сток-исток тоже желательно иметь побольше, чтобы бросок напряжения на первичной обмотке трансформатора не вывел транзистор из строя в момент его выключения.

Большинство мощных MOSFET транзисторов имеют защитный стабилитрон между стоком и истоком, он же работает как диод в обратном направлении.

На всякий случай предусмотрена цепь “Снаббер”, состоящая из VD3, С13, R6 и подавляющая выброс напряжения, и защитный диод VD4.

Чем больше допустимое напряжение сток-исток транзистора, тем большую амплитуду напряжения можно будет получить и на вторичной (высоковольтной) обмотке трансформатора. В качестве трансформатора использован распространенный строчный трансформатор ТВС-110ПЦ15.
