Как самостоятельно разобрать утюг

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

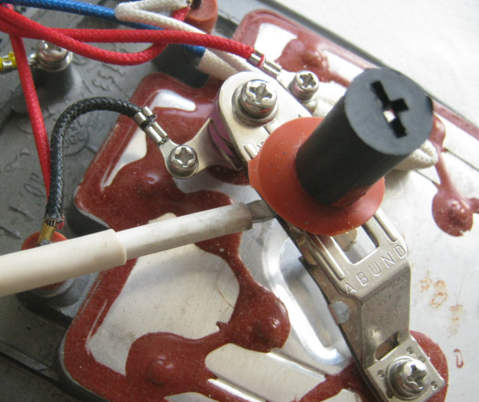

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Ремонт парогенераторов

Отдельно затронем ремонт парогенераторов. Принцип работы парогенераторов ведущих производителей Philips, Tefal и Bosch очень похож. Вода заливается в бак доливки, откуда при помощи автоматического насоса перекачивается в котел. Нагреваясь до температуры в 140 градусов, вода в виде пара под давлением до четырех атмосфер выходит через нагретую подошву утюга. Подготовка пара контролируется несколькими системами безопасности:

датчик давления отключает подогрев при наборе нужного уровня;

терморегулятор останавливает подогрев при достижении рабочей температуры;

термопредохранитель сгорает при повреждении накипью терморегулятора и отключает парогенератор полностью;

предохранительный клапан котла выпустит излишки давления, если ни одна из систем автоматизации не сработает.

Выход пара контролируется нажатием клавиши на утюге. Через плату управления эта клавиша дает команду магнитному клапану, своего рода крану, открыться и выпустить пар. В зависимости от комплектации парогенератора есть несколько способов подачи пара импульсная и постоянная.

Как определить, что утюг нуждается в чистке

Каждая инструкция современного утюга с функцией отвода пара подтверждает тот факт, что для применения функции пароотвода может быть использована только дистиллированная вода. Не обращая внимания на это иногда в резервуар заливают обыкновенную проточную воду, что в результате приводит к появлению накипи. Главная причина — излишек минеральных солей, входящих в нефильтрованную воду. Непосредственно они оседают на стенках резервуара, образовывая известковый слой.

Явными признаками того, что очистка утюга от накипи нужна считаются:

• подошва утюга «цепляется» за поверхность тканей во время глажки;
• давление пара ослабло, либо исчезло совсем;
• на ткани после глажки остаются следы желтоватого цвета, очень маленькие крошки или песок;
• в запущенных случаях утюг становится ощутимо тяжелее.

Даже один из указанных признаков говорит о засорении резервуара с водой. Это означает, что необходимо принимать меры:

обработать резервуар средствами находящимися под рукой;

• удалить накипь специализированными препаратами;
• почистить картридж, встроенный для водоочистки в утюг;
• присоединить функцию самоочистки.

Какой вариант подобрать, почему и как правильно проводить чистку? Многое зависит от модели прибора.

Если вас вас интересует статья на тему — как в домашних условиях очистить утюг от накипи внутри в домашних условиях, читайте нашу следущую статью.

Как разобрать и отремонтировать самостоятельно?

Если причина поломки парогенератора Филипс не связана с банальными неисправностями в виде обилия накипи или повреждения электрического шнура, то искать ее нужно внутри устройства.

Часто прибор перестает работать из-за поломки электромагнитной катушки. Проверить ее работоспособность можно с помощью мультиметра.

Пытаться проникнуть внутрь устройства можно только при наличии определенных знаний в сфере электроники.

Пошаговая инструкция по разбору парогенератора Philips:

1. Отключить устройство от сети.
2. Снять защитные резинки с паровой станции и открутить болты, которые располагаются под ней.
3. Снять верхнюю крышку. Под ней находится верхний корпус, который держится на 3 шурупах. Их тоже необходимо выкрутить.
4. Убрав корпус, можно увидеть электромагнитную катушку, которую необходимо заменить. Она держится на одной гайке.
5. После замены детали, прибор нужно собрать в обратном порядке.

Не подает пар: в чем причина неисправности и что делать?

Если после включения прибора он не подает пар, можно попытаться справиться с проблемой собственными силами. Возможные причины, приведшие к неисправности:

1. Прибор забит накипью. Чтобы избавиться от нее, нужно провести чистку. Большинство моделей, выпускаемых под маркой Philips,оснащены автоматической функцией избавления от известковых отложений. Для этого в прибор заливают воду, включают его в сеть и нажимают нужную кнопку. Спустя несколько часов жидкость сливают, промывая бойлер еще раз. Некоторые модели требуют замены картриджей.
2. Не нажата кнопка, которая отвечает за подачу пара. Чтобы справиться с проблемой на нее нужно надавить и удерживать до тех пор, пока устройство не заработает.
3. Прибор недостаточно нагрелся. Как правило, подача пара происходит через 2 минуты после включения техники.
4. В бойлере слишком мало воды. Чтобы началась подача пара, нужно просто долить ее до отметки MAX.

Пар не будет подаваться в том случае, когда прибор находится в неподвижном состоянии или располагается на весу и под углом при выключенном режиме автоматической подачи пара. Чтобы прибор начал функционировать, его нужно перевести в рабочее положение.

Не включается

Если парогенератор Philips не включается, то причины могут быть следующие:

1. Поврежден шнур питания. Когда видимых дефектов нет, определить перебитое место сложно. Необходима помощь специалиста.
2. Нет питания в сети. Чтобы проверить исправность розетки, нужно включить в нее любой другой прибор.
3. Не работает индикатор включения. При этом само устройство может быть исправно. Нужно нажать на кнопку подачи пара, чтобы проверить его работоспособность.
4. Случился сбой в работе электроники. В этом случае требуется помощь мастера.

При поиске неисправностей, нужно обратиться к инструкции, которая прилагается к прибору. В ней перечислены основные причины, которые могут привести к некорректной работе конкретной модели.

Из устройства течет вода

Если из парогенератора Philips течет вода, то причины могут быть следующие:

1. В шланге подачи пара много конденсата. Это может случиться после длительного простоя прибора. Для решения проблемы подошву утюга нужно направить в сторону и удерживать кнопку подачи пара до тех пор, пока не перестанет идти вода. Также нужно проверить шланг на наличие заломов и зажимов.
2. В прибор была залита вода, содержащая ароматические добавки или другие загрязнения. Чтобы справиться с проблемой, бойлер нужно промыть. Затем в него заливают чистую воду и снова запускают работу прибора.
3. Слишком часто была использована функция парового удара. Можно продолжать эксплуатацию устройства, но выждать немного времени, перед тем как снова нажать кнопку интенсивной подачи пара.
4. После очистки прибора от накипи в нем осталась вода. Именно она вытекает из подошвы. Нужно просто протереть ее тканью.
5. Сломан затворный клапан. Требуется его замена.
6. Отверстия забились накипью. Для избавления от проблемы необходима чистка.

Брызгает ржавая вода

1. В устройство была залита вода с примесями. Для избавления от проблемы бойлер нужно промыть.
2. Прибором не пользовались долгое время, но в нем оставалось некоторое количество воды. Для решения проблемы резервуар необходимо тщательно промыть.
3. Вышел из строя ТЭН. Требуется его замена.

Если промывка бойлера не помогла справиться с проблемой, следует обратиться в сервисный центр.

Утюг с парогенератором

Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.

Устройство

Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:

• емкость для воды;
• нагревательный элемент (ТЭНа);
• термостат;
• предохранитель;
• тумблер регулировки давления;
• крышка для защиты предохранительного клапана;
• собственно клапан;
• дозатор;
• манометры (в отдельных моделях).

Перечислим основные элементы всей конструкции:

1. Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
2. Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
3. Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
4. Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
5. Подошва содержит токопроводящие и нагревательные элементы.

По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.

Если требуется погладить небольшой объем белья и нет высоких требований к результату, подходят самотечные изделия. При необходимости иметь идеально отглаженные вещи, лучше применить помповую модель.

Принцип работы

Для правильного функционирования паровой станции нужно выполнить следующие действия:

• открутить крышку клапана;
• заправить емкость водой;
• подключить станцию к сети (напряжение 220В);
• включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.

Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель. В случае, если режим пара превышает нормативные значения, срабатывает автоотключение ТЭНа. Когда градусы снижаются, автоматически включается нагрев. При поломке термостата предохранитель обеспечивает безопасность работы. Если он перегорает, отключается вся цепь. После замены предохранителя использование девайса можно продолжить.

Электрическая схема

Схема электроутюга с парогенератором состоит из следующих частей:

• евровилки с заземлением;
• реле КМ – с цепями питания обмотки;
• SK – датчика положения;
• терморегулятора;
• соединительной колодки;
• термозащиты;
• ТЭНа;
• индикаторных ламп.

Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Видео-урок: Как разобрать утюг Philips GC 3320, и не только.

Современные утюги в отличие от старинных собратьев выполняют в разы больше функций. Одна из главных – отпаривание. Данная функция по мере использования, чаще всего, становится недоступной по причине загрязнения. Чтобы устранить засор, препятствующий отпариванию, необходимо устройство разобрать.

Внимание! Если вы не обладаете нужными навыками разборки, самостоятельное вмешательство может безвозвратно превратить вашу технику в груду деталей. Опытные мастера сервисного центра Philips, специализирующиеся на ремонте более 12 лет, смогут быстро и качественно выполнить диагностику и, соответственно, последующий грамотный ремонт. Если вы настроены провести процедуру разборки самостоятельно, то следующие рекомендации читайте внимательно

Если вы настроены провести процедуру разборки самостоятельно, то следующие рекомендации читайте внимательно.

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

• Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
• Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
• Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Устройство не нагревается

Когда шнур вставляют в розетку, и лампочка о включении загорается, можно обнаружить, что утюг не нагревается все равно. Дело здесь в том, что сломался тэн. Можно постараться зачистить его контакты и снова проверить работу прибора.

Если устройство все равно не греет, придется его выбросить, потому что стоимость нового тэна практически равна цене нового утюга.

Из прибора вытекает вода

Вытекает вода из-за неисправности клапана, подающего жидкость на поверхность подошвы. В утюге есть регулятор, задача которого увеличивать или уменьшать отверстия для вытекания воды.

Если вода вытекает во время глажки, значит клапан закрыт полностью. Этого быть не должно. Возможно прибор разогрет недостаточно и вода не может превратиться в пар.

Если клапан сломан, а парогенератор выключен, из устройства будет течь вода. Протекает клапан из-за плохих резинок, заменить которые дома не удастся.

Плохо работает система отпаривания

Главная причина – большое образование накипи. Она возникает, когда в резервуар для воды заливают неподходящую жидкость. Вместо обычной воды из-под крана, нужно заливать только очищенную, кипяченую или дистиллированную.

Очистить забитые отверстия можно так:

1. Вытащите провод из розетки;
2. Приготовьте раствор. Смешайте 1 л воды и 200 мл уксуса, можно положить лимонную кислоту;
3. Налейте в глубокую металлическую емкость раствор и поставьте в нее утюг, слегка приподняв заднюю часть. Уровень воды должен быть выше подошвы на 15 мм;
4. Установите на максимальное значение регулятор пара;
5. Поставьте емкость на плиту и включить ее;
6. Дождитесь закипания жидкости, дайте немного остыть и нагрейте снова.

Процедуру кипячения повторяют не меньше четырех раз, чтобы удалить всю накипь. Выполнив все действия, вытащите из емкости утюг и дайте ему полностью высохнуть. После высыхания можно приступать к глажке вещей.

Сломалась кнопка подачи пара

Нормальное количество пара подается, если исправна небольшая пластиковая трубочка, расположенная внутри прибора. Часто она трескается от времени. Починить ее можно с помощью термоусадочной трубочки, ее диаметр составляет 4 мм.

Отрежьте термоусадку нужной длины, наденьте ее на сломанный участок и подогрейте паяльником. После ремонта соберите электрический прибор, вернув детали на свои места.

Что потребуется для работы?

Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:

• изолента или термоусадочные трубки;
• карандаш (грифель);
• мультиметр (тестер);
• наждачная бумага (малой зернистости);
• ножницы;
• отвертки — обычные и крестовые;
• паяльник;
• пластиковая (старая) карта либо широкий нож (для открывания защелок);
• плоскогубцы (утконосы, «утиночки»).

Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.

Как почистить

Чистка парогенератора от накипи ничего сложного из себя не представляет

Нужно соблюдать правила и предосторожности. Не стоит забывать, что каждый бытовой прибор снабжен инструкцией по эксплуатации и уходу

На нее необходимо ориентироваться в первую очередь.

Перед началом работ агрегат должен находиться в холодном состоянии, быть отключенным от питания не менее чем за два часа до чистки.

Затем парогенератор разместить на боку, вставить в отверстие бойлера небольшую воронку, подходящую по размеру, и залить дистиллированную воду либо жидкость-реактив против накипи — «Актив», «Антинакипин» и пр. Из домашних средств подойдут лимонная кислота, уксус, сода, смешанные с водой в определенных пропорциях.

Закрыть отверстие резервуара, взболтать содержимое и оставить от 45 минут до часа. После снова встряхнуть парогенератор, чтобы реагент лучше разъедал осевшую на стенках известь.

ВАЖНО: Парогенератор во время чистки нельзя включать в сеть электропитания, чтобы известь вместе с паром не пошла по магистральным каналам утюга и не осела в них. Она должна оставаться в бачке

Через час жидкость сливают, прополаскивают емкость холодной водой. При необходимости, если налет был сильным и застаревшим, процедуру повторяют.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт. Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Проверка исправности терморегулятора на утюге

Перед его ремонтом вам необходимо будет полностью разобрать свой утюг.

Точка крепления корпуса обычно находится на носу утюга. После того как вы открутите этот болт крышка легко снимется. Иногда крепежные болты могут быть спрятаны под корпусом. Перед тем как откручивать болт обязательно осмотрите весь утюг. Вторая точка крепления корпуса обычно находится в районе крепления сетевого шнура.

При снятии корпуса вам необходимо быть аккуратными. В ином случае вы можете повредить корпус. Иногда корпус утюга может крепиться с помощью специальных защелок.

Сразу после снятия крышки утюга вы легко сможете добраться до терморегулятора. Для того чтобы выполнить ремонт терморегулятора вам следует осмотреть состояние его контактов. В холодном состоянии его контакты будут замкнуты.

Если внешний вид контактов не вызовет никаких подозрений, тогда его следует проверить с помощью тестера. При проверке терморегулятора с помощью мультимера он должен показывать нулевое значение. Если он будет показывать цифру 1, тогда неисправность будет заключаться в контактах. Проверить контакты также можно с помощью индикаторной отвертки. Если при прикосновении к контактам индикатор будет гореть, тогда устройство является рабочим.

Если у вас нет этих приборов, тогда необходимо просто зачистить контакты. Для чистки вы можете использовать наждачную бумагу. Также если вы желаете продлить срок работы своего устройства, тогда зачистку контактов необходимо делать регулярно. Ремонт утюга Braun можно выполнять значительно реже, если проводить регулярную чистку контактов.
