Как работает блок питания телевизора

Как проверить блок питания

Для того чтобы правильно осуществить проверку с целью дальнейшего обращения в сервисный центр или самостоятельной починки, необходимо выполнить следующий алгоритм действий:

  1. Отключите телевизор от сети.
  2. Разрядите конденсатор, расположенный в корпусе.

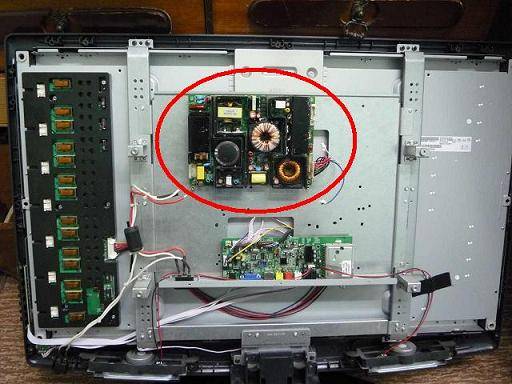

  3. После этого аккуратно достаньте плату из корпуса телевизора.
  4. Осмотрите её и внешне оцените наличие возможных дефектов.
  5. При помощи мультиметра проверьте исправность всех составляющих компонентов электрической цепи.
  6. Также следует внимательно осмотреть и заднюю поверхность платы.

Если при внешнем осмотре были замечены явные признаки поломки, скорее всего, устранить причину достаточно обычной заменой компонентов на новые.

Более сложные манипуляции потребуют специальных навыков, поэтому лучше всего обратиться к специалисту, который разбирается в этом. Дальнейшая работа будет заключаться в специальной и высокоточной проверке напряжения по всей цепи. Это связано с риском для жизни и здоровья, поэтому безопаснее и надёжнее будет доверить технику мастеру.

Подпишитесь на наши Социальные сети

Принцип работы импульсного (инверторного) блока питания

А теперь рассмотрим, как работает импульсный блок питания, на полупрофессиональном уровне.

Основной функционал устройства заключается в выпрямлении характеристик первичного напряжения с последующим преобразованием в непрерывную последовательность импульсов, следующих с частотой, существенно превышающую номинальные 50 Гц. Именно в этом и заключается основное отличие от БП трансформаторного типа. У инверторных устройств выходное напряжение прямо влияет на функционирование блока посредством обратной связи. Используя характеристики импульсов, можно более точно регулировать стабилизацию выходного напряжения, тока и других параметров. Фактически импульсный блок питания может использоваться в качестве стабилизатора и напряжения, и тока. При этом полярность и число выходных характеристик может варьироваться в широких пределах, в зависимости от конкретной конструкции ИБП.

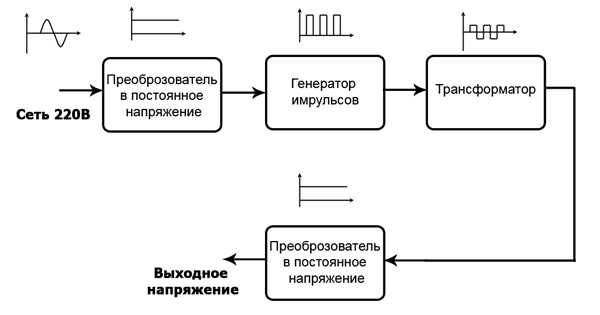

Опишем принцип действия импульсного БП схематично.

На первый блок устройства, выпрямитель, подаётся бытовое напряжение номиналом 220 В, на трансформаторе амплитуда напряжения сглаживается, за что отвечает фильтр на основе конденсатора ёмкостного типа. Следующий этап – выпрямление синусоидного сигнала посредством диодного моста. После этого синусоидное напряжение преобразовывается в высокочастотные импульсы, при этом может быть использован принцип гальванического отделения питающего напряжения от выходного.

Если такая гальваническая развязка присутствует, высокочастотные сигналы по принципу обратной связи снова направляются на трансформатор, который использует их для осуществления гальванической развязки. Чтобы повысить КПД трансформатора, используется такой приём, как повышение его рабочей частоты.

Инверторный принцип обратной связи реализован посредством взаимодействия 3 базовых цепочек:

  • за широтно-импульсную модуляцию входного напряжения отвечает ШИМ-контроллер;

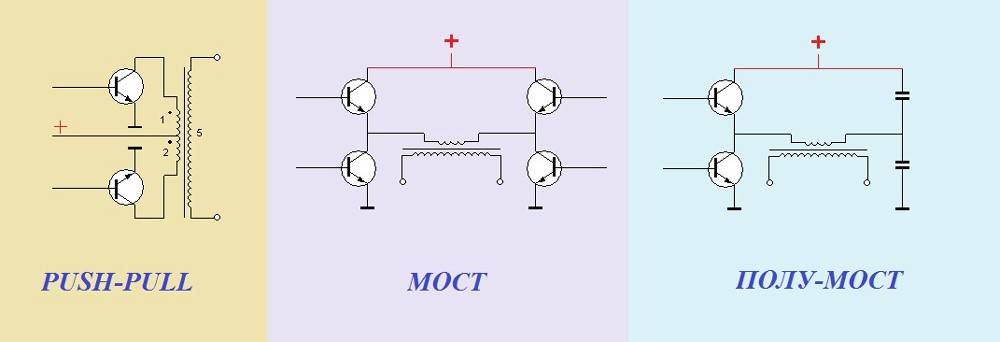

  • второй элемент – каскад силовых ключей, включающий собранные по специальным схемам транзисторы (схема со средней точкой Push-Pull, мостовая или полумостовая);
  • третья цепочка – собственно импульсный трансформатор.

Разновидности импульсных БП

По большому счёту классификация ИБП может включать немало схем, но мы рассмотрим только две из их:

  • бестрансформаторные импульсные устройства;
  • трансформаторные ИБП.

Мы уже рассматривали, чем отличается импульсный инвертор от обычного трансформаторного блока питания. Теперь можно рассказать об отличиях между этими двумя разновидностями импульсных преобразователей.

В бестрансформаторных ИБП высокочастотные импульсы следуют на выходной выпрямитель, и далее – на оконечную компоненту, сглаживающий фильтр. Основное достоинство такой схемы – простота конструкции. Большую роль здесь играет широтно-импульсный генератор, представляющий собой специализированную микросхему.

Главный минус таких устройств – отсутствие гальванической развязки, то есть обратной связи с питающей цепочкой. По этой причине уровень безопасности бестрансформаторных блоков не так высок – существует опасность поражения электрическим током высокой частоты. Поэтому блоки питания такого типа делают маломощными.

Трансформаторные БП более распространены. Здесь присутствует гальваническая развязка: высокочастотные импульсы подаются на трансформаторный блок, на первичную обмотку, при этом количество вторичных обмоток неограниченно. Другими словами, выходных напряжений может быть много, при этом каждая вторичная обмотка содержит собственную пару выпрямитель – фильтр. К КПД такого импульсного блока питания претензий нет, уровень безопасности – высокий. Неслучайно в компьютерах используют именно этот тип. Здесь для подачи сигнала на трансформатор по гальванической развязке используется напряжение номиналом 5/12 В, поскольку уровень точности и стабильности для работы компонентов ПК требуется очень высокий.

В числе основных отличий импульсного блока питания от классического трансформаторного является использование высокочастотных импульсов вместо стандартных 50 Гц. Такое решение позволило использовать ферромагнитные сплавы вместо электротехнических разновидностей железа. Они обладают высокой коэрцитивной силой, что предоставило возможность многократно уменьшить вес и размеры трансформаторной части и всего устройства.

Использование инверторных схем существенно упростило задачу преобразования напряжения и тока, хотя схематически ИБП намного сложнее трансформаторных аналогов.

Диагностирование и простейший ремонт

Человеку, собирающему попытаться отремонтировать блок питания бытовой электронной техники надо быть заранее готовым к тому, что не всякое питающее устройство можно отремонтировать. Сегодня некоторые производители, выпускают электронику, блоки которой подлежат не ремонту, а комплектной замене.

Ни один мастер не возьмется за ремонт такого блока питания, ибо изначально он предназначен для полного демонтажа старого устройства с заменой на новое. Часто подобные электронные приборы просто залиты каким-либо компаундом, что сразу снимает вопрос о его ремонтопригодности.

Как показывает статистика, основные неисправности блока питания вызваны:

  • неисправностью высоковольтной части (40,0%), которые выражаются пробоем (перегоранием) диодного моста и выходом из строя фильтрующего конденсатора;
  • пробоем силового полевого или биполярного транзистора (30,0%), формирующего высокочастотные импульсы и находящегося в высоковольтной части;
  • пробоем диодного моста (15,0%) в низковольтной части;
  • пробоем (выгоранием) обмоток дросселя выходного фильтра.

В остальных случаях диагностирование достаточно сложно и без специальных приборов (осциллограф, цифровой вольтметр) выполнить его не удастся. Поэтому если неисправность блока питания вызвана не четырьмя вышеупомянутыми основными причинами, не стоит заниматься его домашним ремонтом, а сразу вызвать мастера для замены или приобретать новое питающее устройство.

Неисправности высоковольтной части достаточно просто обнаружить. Они диагностируются перегоранием предохранителя и отсутствием напряжения после него. Третий и четвертый случай можно предположить если предохранитель исправен, напряжение на входе низковольтного блока присутствует, а входное отсутствует.

При перегорании предохранителя необходимо осмотреть электронную плату. Неисправность фильтрующего электролитического конденсатора обычна выражена его вздутием. Для проверки диодов высоковольтной выпрямительной части придется выпаять каждый из них и проверить мультиметром (тестером).

Желательно проверку производить одновременно всех деталей. При выгорании нескольких электронных элементов при замене одного из них на исправный он может выгореть повторно из-за комплексной неисправности, которая не была устранена.

После замены деталей необходимо установить новый предохранитель и включить блок питания. Как правило после этого блок питания начинает работать.

Если предохранитель не перегорел, а напряжение на выходе блока питания отсутствует, то причина неисправности в пробое выпрямительных диодов низковольтной части, перегорании дросселя или выходе электролитических конденсаторов вторичного выпрямительного блока.

Неисправность конденсаторов диагностируется при их вздутии или вытекании из их корпуса жидкости. Диоды необходимо выпаять и проверить тестером аналогично проверке высоковольтной части. Целостность дроссельной обмотки проверяется тестером. Все неисправные детали необходимо заменить.

Если не удается найти нужный дроссель, то некоторые «умельцы» перематывают сгоревший, подобрав провод подходящего диаметра и определив количество витков. Такая работа довольно кропотлива и обычно выполняется только для уникальных блоков питания, найти аналог, которым затруднительно.

Самостоятельный ремонт

Неисправности некоторого типа можно устранить без помощи специалистов из сервисного центра. Ниже перечислены основные проблемы, самостоятельное решение которых по силам даже далекому от ремонта электротехники пользователю:

  1. Режим «защиты от несанкционированного доступа». Возможно, вы случайно активировали так называемую «защиту от детей», препятствующую управлению ТВ со встроенной на него панели. В такой ситуации используйте пульт ДУ, сигнал которого не блокируется данной функцией. После успешного запуска телевидения, не забудьте отключить режим защиты.
  2. Сломанный пульт дистанционного управления. При неработоспособном пульте дистанционного управления можно воспользоваться специальным приложением для смартфона и планшета, превращающее смартфон в полноценный ПДУ. Здесь в качестве примера можно назвать бесплатную утилиту TV-Remote из AppStore и Google Play. Также нелишним будет попытаться просто заменить батарейки или аккумуляторы в неисправном «пульте».
  3. Розетка. Несветящийся индикатор ТВ означает, что устройство не подключено к сети электропитания. Самостоятельно ремонтировать розетку настоятельно не рекомендуем, а вот с подключением телевизора к другому источнику энергии справится любой пользователь.
  4. Слабый уровень сигнала/внешние помехи. Если на дисплее нет никакой картинки, хотя сам телевизионный аппарат находится в активном состоянии, проблема заключается в плохих погодных условиях или сбоях у кабельного провайдера. В таком случае необходимо позвонить поставщику связи, чтобы узнать о случившихся сбоях на линии просто подождать некоторое время.
  5. Подключение внешних устройств. Телевизионный монитор настроен на отображение информации с таких девайсов, как смартфон, компьютер, планшет. Зайдите в настройки и убедитесь, что сигнал не поступает через HDMI или AV-канал.

Устранение неполадки

В первую очередь необходимо разрядить входные конденсаторы. Если этого не сделать, то в процессе ремонта возможно короткое замыкание или другие проблемы, которые приведут к более серьёзным поломкам. Для разрядки можно использовать низкоомный резистор, тестер или обычную лампочку, поднесённые к контактам на несколько секунд. После этого можно выпаивать повреждённые конденсаторы и заменить их рабочими с аналогичной мощностью.

Видео урок от мастера подробно расскажет о всем процессе ремонта БП:

Что делает импульсный блок питания (ИБП)

В сети напряжение имеет синусоидальную форму. Для некоторых устройств это то что нужно, другим надо постоянное или импульсное напряжение. Вот этим и занимаются источники питания — преобразуют синусоидальную форму в нужную и, чаще всего, это постоянное напряжение. Независимо от формы выходного напряжения блок питания называют импульсным, потому что одна из стадий преобразования — формирование импульсов, которые затем выпрямляются.

Примеры импульсных блоков питания:

  • Зарядное устройство для телефона или смартфона;
  • Внешний блок питания ноутбука;
  • Блок питания компьютера;
  • Блок питания для светодиодной ленты.

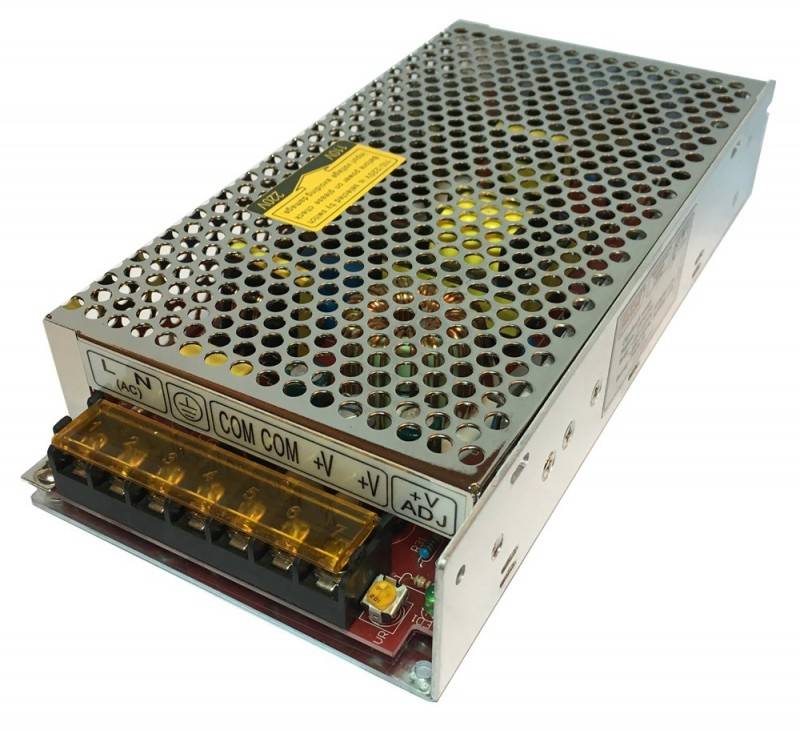

Импульсный блок питания Robiton EN5000S. Предназначен для питания от источника переменного тока 100-240В приборов с напряжением 6,0 / 7,5 / 9,0 / 12,0 / 13,5 / 15 / 16В и максимальным входным током 5000 мА

Есть импульсные источники питания выдающие постоянное напряжение одного номинала. Наиболее распространенные на — 5 В, 12 В или  24 В. Есть устройства, выдающие сразу несколько уровней. Такие, например, стоят в компьютерах. На выходе они формируют сразу 5 В и 12 В. Есть — регулируемые ИИП, при помощи переключателей в них можно задавать выходные параметры (в определенных рамках). Импульсный блок питания может быть в виде отдельного устройства или являться частью какого-то более сложного прибора.

Путь преобразования синусоиды в постоянное напряжение при помощи источника импульсного питания

Если говорить об отдельных ИБП, то самыми распространенными, пожалуй, являются зарядные устройства для телефонов, ноутбуков. Они имеют компактные размеры, так как требуется небольшая мощность. Встроенный импульсный блок питания есть в телевизорах, компьютерах и другой сложной электронике, в некоторых бытовых приборах. Блоки питания бывают линейные (трансформаторные) или импульсные (инверторные).

Оба типа блоков питания преобразуют синусоиду в постоянный ток, но вот путь преобразования разный, да и результаты несколько отличаются. Импульсный блок питания отличается высокой стабильностью работы. Тем не менее трансформаторные источники еще в ходу. Почему? Стоит разобраться.

Принцип работы импульсного блока питания

В основе работы инвертора лежит выпрямление первичного напряжения и дальнейшее его преобразование в последовательность импульсов высокой частоты. Этим он отличается от обычного трансформатора. Выходное напряжение блока служит для формирования сигнала отрицательной обратной связи, что позволяет регулировать параметры импульсов. Управляя шириной импульсов, легко организовать стабилизацию и регулировку выходных параметров, напряжения или тока. То есть это может быть как стабилизатор напряжения, так и стабилизатор тока.

Количество и полярность выходных значений может быть самым различным в зависимости от того, как работает импульсный блок питания.

Ремонт блока питания пошагово с фото

Сгорание резистора могло произойти при долговременном превышении на нём номинальной мощность рассеивания. Сгоревший резистор был выпаян, а его посадочное место было зачищено:

Для замены резистора нужно узнать его номинал. Для этого был разобран заведомо исправный блок питания. Указанный резистор оказался с сопротивлением 1 Ом:

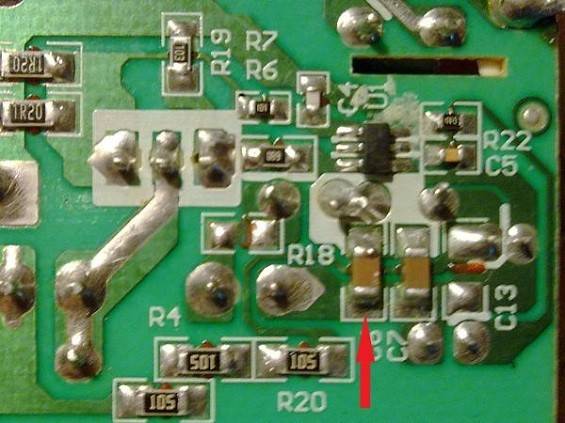

Далее по цепи этого резистора был обнаружен пробитый конденсатор с позиционным номером C6, прозвонка которого показала его низкое сопротивление, а следовательно и непригодность для дальнейшего использования:

Как раз пробой этого конденсатора и мог стать причиной сгорания резистора и дальнейшей неработоспособности всего устройства в целом. Этот конденсатор также был удалён со своего места, вы можете сравнить, насколько он мал:

Пробитый конденсатор соизмерим со спичечной головкой, вот такая маленькая деталь стала причиной поломки блока питания. Рядом с ним на плате, параллельно ему, установлен второй такой же конденсатор, который уцелел. К сожалению, конденсатора для замены не оказалось и все надежды легли на оставшийся второй конденсатор. А вот на место сгоревшего резистора был подобран резистор с нужным сопротивлением в 1 Ом, но не поверхностного монтажа:

Этот резистор был установлен на посадочное место сгоревшего, места пайки были зачищены от остатков флюса, а посадочное место пробитого конденсатора было покрыто лаком для лучшей изоляции и устранения возможности воздушного пробоя этого места:

После пробного включения блок питания заработал в нормальном режиме и индикаторный светодиод перестал мигать:

Впоследствии установленный резистор всё же был заменён на резистор поверхностного монтажа и на месте удалённого конденсатора был нанесён второй слой лака:

Конечно идеальным было бы установить и второй конденсатор, но даже и без него блок питания работает нормально, без постороннего шума и мерцания светодиода:

После включения адаптера в сеть был произведён замер выходного напряжения, оно оказалось в пределах нормы, а именно 11,9 Вольт:

На этом ремонт устройства можно считать завершённым, так как ему была возвращена работоспособность и его и дальше можно применять по назначению. Стоит отметить, что блок выполнен по весьма хорошей схеме, которую, к сожалению, не представилось возможным зарисовать.

На данный момент по быстрому внешнему осмотру можно выделить хороший сетевой и выходной фильтр, продуманную схемотехнику управления силовым транзистором и хорошую стабилизацию выходного напряжения. Физическое исполнение устройства тоже на высоком уровне, монтаж жёсткий и ровный, пайка чистая, использованы прецизионные радиоэлементы. Всё это позволяет получить устройство высокого качества с точно заданными параметрами и характеристиками.

Читайте больше о ремонте компьютерного блока питания

Из общих рекомендаций по поиску неисправностей, в первую очередь следует осуществить визуальный осмотр, обращая внимание на потемневшие участки платы или повреждённые радиоэлементы. При обнаружении сгоревшего резистора или предохранителя обязательно нужно прозвонить ближайшие детали, непосредственно соединённые с визуально повреждённой

Особенно опасны полупроводники и конденсаторы в высоковольтных цепях, которые в случае пробоя могут повлечь за собой необратимые последствия для всего устройства при многократном его включении без выявления полного списка повреждённых компонентов. При правильной и внимательной диагностике в большинстве случаев всё заканчивается хорошо и поломку удаётся устранить заменой повреждённых деталей на такие же исправные или близкие по номиналу и параметрам.

Видеоинструкция по ремонту импульсного блока питания:

Схема линейного блока питания

Основные задачи любого промышленного БП заключаются в снижении переменного напряжения 220 В (230 В) до требуемой величины, затем его выпрямление, сглаживание и стабилизация.

Поэтому любая схема линейного бока питания обязательно содержат как минимум следующие элементы: трансформатор, выпрямитель, фильтр, узел стабилизации. Назначение каждого элемента было более полно рассказано здесь.

Теперь, глядя на составляющие функциональной схемы линейного БП, давайте рассуждать, какие элементы приводят к росту его массы и веса. В качестве выпрямителя чаще служит диодный мост. Снизить его размеров не даст особого эффекта. Да и реализовать этот будет затруднительно.

Узел стабилизации может быть реализован по-разному. Поэтому на нем мы тоже сэкономить мало что сможем. Остаются только два элемента: фильтр и трансформатор. Фильтр представляет собой электролитический конденсатор большой емкости. Но изменение его параметров, как мы увидим далее, не позволит получить сколь-нибудь ощутимый выигрыш. Остается исследовать возможности способы минимизации трансформатора.

Основная задача его заключается в передаче мощности со стороны источника высокого на сторону низкого напряжения. При этом необходимо обеспечить гальваническую развязку высоковольтных с низковольтными цепями. Гальваническая развязка необходима для преимущественного большинства устройств по условиям безопасности, как персонала, так и низковольтного оборудования. А трансформатор, как никакой другой элемент выполняет эти и другие условия. При этом он имеет максимальный коэффициент полезного действия, достигающий 99 %. По этой причине ему до сих пор не могут найти альтернативу, за что приходится расплачиваться повышенной массой и размерами в целом БП.

Возможные причины поломки

Неисправности, которые приводят импульсный блок питания в нерабочее состояние, могут появляться по самым разнообразным причинам. Наиболее часто поломки происходят из-за:

  • наличия колебания сетевого напряжения. К неисправности могут привести те колебания, на которые не рассчитаны данные понижающе-выпрямительные модули;
  • подключение к блоку питания нагрузок, на которые бытовые приборы не рассчитаны;
  • отсутствие защиты. Не устанавливая защиту, некоторые производители просто экономят. При обнаружении такой неполадки нужно просто установить защиту в конкретное место, где она и должна находиться;
  • несоблюдение правил и рекомендаций эксплуатации, которые указаны производителями для конкретных моделей.

При этом в последнее время частой причиной поломки преобразователей напряжения является заводской брак или использование при сборке некачественных деталей. Поэтому, если вы хотите, чтобы ваш купленный импульсный блок питания проработал как можно дольше, не стоит покупать его в сомнительных местах и не у проверенных людей. Иначе это могут быть просто впустую потраченные деньги. После диагностики блока зачастую выясняются следующие неисправности:

  • 40% случаев – нарушение работы высоковольтной части. Об этом свидетельствует перегорание диодного моста, а также поломка фильтрующего конденсатора;
  • 30% — пробоем биполярного (формирующего импульсы высокой частоты и располагающегося в высоковольтной части устройства) или силового полевого транзистора;
  • 15% — пробой диодного моста в его низковольтной части;

редко встречается выгорание (пробой) обмоток дросселя на выходном фильтре.

Все остальные поломки можно будет определить только специальным оборудованием, которое вряд ли хранится дома у среднестатистического человека. Для более глубокой и точной проверки необходим цифровой вольтметр и осциллограф. Поэтому если поломки не кроются в четырех приведенных выше вариантах, то в домашних условиях блок питания такого типа вы не сможете починить. Как видим, ремонт, проводимый в данной ситуации своими руками, может иметь самый разнообразный вид. Поэтому, если у вас перестал работать компьютер или телевизор по причине поломки блока питания, то не нужно бежать в ремонтную службы, а можно попутаться решить проблему своими силами. При этом домашний ремонт обойдется значительно в меньшую стоимость. А вот если вы не сможете своими силами справиться с поставленной задачей, тогда можно уже идти на поклон к специалистам из ремонтной службы.

Читать также: Как обрезать зеркало болгаркой

Устройство, принципы работы черно-белых моделей (аналоговых)

Все черно-белые телевизоры, относящиеся как к ламповым, так и полупроводниковым моделям, имеют схожую структурную компоновку.

Как видно из представленного рисунка, добавлены следующие устройства:

  • Метровый селектор каналов (СКМ).
  • Дециметровый селектор каналов (СКД).
  • Усилитель промежуточной f изображения (УПЧИ).

Сигналы звука и картинки, усиленные и преобразованные в блоке, переключающем каналы телевизора (ПТК), поступают в УПЧИ.

С учетом того, что частота колебаний гетеродина отличается по значению от f поступающего импульса (выше), как уже указывалось, разница между промежуточной i картинки и звука составляет 6, 5 МГц.

Для получения изображения самого высшего качества, требуется точно настроить гетеродин на входе на нужную частоту, которая обеспечивает четкость видеоизображения и чистоту звукового сигнала, а также отсутствие искажений по фазе.

Все подобные телевизоры имеют функцию как ручной, так и автоматической подстройки

Ручная настройка помогает обеспечить правильную подстройку при приеме тестовой таблицы.

Автоматическая настройка крайне необходимо при различных коммутациях, таких как включение и прогрев самого устройства (меняется частотная составляющая гетеродина), скачка напряжения в электросети, внешних помехах или переключении требуемых каналов.

АПЧГ (автоматическая частотная подстройка гетеродина)

АПЧГ выполняется с ОС и содержит в себе различитель и элемент управления.

Различитель представляет собой не что иное, как дискриминатор фаз, где на вход идет U промежуточной частоты. Таким образом, если телевизор подстроен точно, U на выходе будет равняться нулю.

При имеющемся отклонении частоты гетеродина (от 38 МГц, номинальной), на выходе появляется управляющее U расстройки.

U расстройки идет на устройство, называемое варикапом, который соединено с контуром гетеродина в ПТК. Таким образом, данное U меняет f гетеродина ту сторону, которая противоположна расстройке.

Но полностью устранить имеющуюся расстройку АПЧГ не в состоянии, потому в наличии всегда имеется ее остаточные значения. При этом, чем выше коэффициент автоподстройки, тем меньше будет значение остаточной расстройки.

Зачастую, стандартным решением в устройствах подобного типа является использование АПЧГ по промежуточной f и УПТ (усилителем постоянного I). При такой схеме остаточная расстройка составляет порядка 50 кГц (изначально присутствует в 1,2 МГЦ).

Также многие модели первого поколения комплектуются следующими блоками:

  • Автоматической регулировкой усиления (АРУ), обеспечивающим постоянное поддержание каких-либо значений.
  • Автоматической постройкой по f и фазе (АПЧиФ).

В данных моделях за счет АПЧиФ в ГСР предусмотрена частотная и фазовая автосинхронизация с подобными параметрами синхроимпульсов от телецентра. Также обеспечивается надежная синхронизация строчной развертки сигнала на входе, если он ослаблен или присутствуют импульсные помехи, что актуально для моделей с большой диагональю экрана.

Далее, на выходе ФД (фазового детектора), который в обязательном порядке имеется в подобных моделях, будет присутствовать постоянное U, при этом его полярность и значение будут находиться в прямо пропорциональной зависимости от угла сдвига фаз импульсов.

Если данный угол будет нулевым, напряжение на выходе ФД также будет иметь нулевое значение. При других его величинах, данное U идет на управляющую сетку ЗРГ (задающий релаксационный генератор) через фильтр низких частот (НЧФ).

Если напряжение начинает меняться, происходят изменения также и в частоте собственных колебаний ЗРГ. Таким образом, данные колебаний затухнут лишь тогда, когда их расхождение с углом сдвига фаз и f синхроимпульсов также сведется к нулю.

В зависимости от схемы построения, АПЧиФ не всегда способен компенсировать все возможные отклонения f ЗРГ. Во избежание подобной проблемы в таких телевизорах с простой схемой АПЧиФ устанавливается ручная регулировка.

Что касается моделей первого класса, за счет правильного выбора схемы АПЧиФ с широким диапазоном полосы, захватывающей f ЗРГ, отпадает необходимость в установке возможности ручной подстройки. Это достигается за счет контроллера, фазового дискриминатора, который запоминает последнюю величину пикового U разностной f.

Почему нам доверяют клиенты?

  • наша команда специалистов с безупречной репутацией вот уже 9 лет оказывает сервисные услуги на рынке ремонта электротехники;
  • мы производим диагностику и ремонт в день обращения. Лишь в особых случаях, требующих более сложного ремонта, сроки могут увеличиться;
  • вызов инженера и диагностика осуществляются бесплатно при условии вашего согласия на проведение ремонтных работ;
  • бесплатная доставка техники в сервисный центр в случае такой необходимости (сложный ремонт);
  • в нашем распоряжении большой склад оригинальных запасных элементов и расходных материалов для современных моделей всех известных брендов-производителей телевизоров;
  • на все ремонтные работы и запчасти компания предоставляет гарантию сроком до 2-х лет.

Сфера применения импульсного блока питания

Импульсные преобразователи напряжения применяются в большинстве случаев вместо традиционных трансформаторных с полупроводниковыми стабилизаторами. При одинаковой мощности инверторы отличаются меньшими габаритными размерами и массой, высокой надежностью, а главное — более высоким КПД и возможностью работать в широком диапазоне входного напряжения. А при сравнимых габаритах максимальная мощность инвертора в несколько раз выше.

В такой области, как преобразование постоянного напряжения, импульсные источники практически не имеют альтернативной замены и способны работать не только по понижению напряжения, но и вырабатывать повышенное, организовывать смену полярности. Высокая частота преобразования существенно облегчает фильтрацию и стабилизацию выходных параметров.

Малогабаритные инверторы на специализированных интегральных микросхемах используются в качестве зарядных устройств всевозможных гаджетов, а их надежность такова, что срок службы зарядного блока может превосходить время работоспособности мобильного устройства в несколько раз.

Драйверы питания на 12 Вольт для включения светодиодных источников освещения также построены по импульсной схеме.

Как проверить блок питания

Для того чтобы правильно осуществить проверку с целью дальнейшего обращения в сервисный центр или самостоятельной починки, необходимо выполнить следующий алгоритм действий:

  1. Отключите телевизор от сети.
  2. Разрядите конденсатор, расположенный в корпусе.
  3. После этого аккуратно достаньте плату из корпуса телевизора.
  4. Осмотрите её и внешне оцените наличие возможных дефектов.
  5. При помощи мультиметра проверьте исправность всех составляющих компонентов электрической цепи.
  6. Также следует внимательно осмотреть и заднюю поверхность платы.

Если при внешнем осмотре были замечены явные признаки поломки, скорее всего, устранить причину достаточно обычной заменой компонентов на новые.

Более сложные манипуляции потребуют специальных навыков, поэтому лучше всего обратиться к специалисту, который разбирается в этом. Дальнейшая работа будет заключаться в специальной и высокоточной проверке напряжения по всей цепи. Это связано с риском для жизни и здоровья, поэтому безопаснее и надёжнее будет доверить технику мастеру.

Подпишитесь на наши Социальные сети

Где купить блок питания для монитора с доставкой?

На нашем сайте вы сможете найти адаптеры для дисплеев всех известных производителей. Мы предлагаем качественные аксессуары, прошедшие сертификацию и разрешенные для продажи на территории РФ. При правильном использовании наши адаптеры не навредят технике и его владельцу.

Для нас важно предоставить клиенту надежные товары, поэтому мы наладили прямое сотрудничество с заводами изготовителями и не пользуемся услугами посредников. Это позволяет нам предлагать универсальные блоки питания для мониторов по низким ценам

Также такая схема работы позволяет защитить покупателя от подделок.

Мы производим доставку заказов по все России, при этом для нас не важно, сколько единиц товара вы хотите приобрести. Среди наших клиентов тысячи розничных покупателей и оптовиков, к каждому из них мы проявляем индивидуальный подход и всегда идем на встречу

По регионам отправка производится через Почту России, EMS и транспортные компании в срок до 12 дней (зависит от удаленности и выбранной организации). Возможна доставка по конкретному адресу или до пункта выдачи.

В Москве клиент может получить заказ на следующий день после подтверждения заявки или оплаты. Доставка производится через курьерские службы, при желании клиент может самостоятельно забрать заказ с нашего склада.

Мы много лет занимаемся продажами через интернет и готовы оперативно решать любые поставленные задачи. Сотрудничать с нами просто, удобно и выгодно!

Диагностика платы

Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок

На что следует обращать внимание:

Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой

Важно, чтобы на входном пластиков разъеме не было следов оплавления.

Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.

Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.

Еще один способ проверки конденсаторов – запитать плату от сети и измерить выходное напряжение платы. Если оно ниже 5В, значит, проблема в конденсаторах.

При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие

Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность

Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.

Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.

Детальная диагностика неисправности

Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:

  • Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
  • Проверяем балластное сопротивление – резистор на предмет обрыва.
  • Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.

Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.

Схема стабилизации напряжения: как работает

Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.

Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.

С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.

Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.

В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.

Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
