Как правильно пользоваться плиткорезом

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Режем стеклорезом

Резку керамогранитной плитки можно выполнить обычным стеклорезом. Это возможно в случае, если объём работы совсем небольшой.

Главное условие в таком процессе — алмазная режущая деталь стеклореза. Описание работы следующее:

1. перед распилом керамику полчаса следует выдержать в воде (резать будет легче);
2. вынимаем материал из воды, кладём на гладкую, ровную поверхность для дальнейшей обработки;
3. надрез делается только один раз со значительным усилием;
4. роликовым стеклорезом пройтись по линии распила (по направлению от самой далёкой отметки к себе);
5. на поверхности керамогранита появится канавка (разлом);
6. чтобы легче выполнить слом, на линию можно проложить проволочку или спичку.

Последний этап — разлом плитки путём нажима с обеих сторон.

Резка механическим плиткорезом кафельной плитки и керамогранита

Чтобы правильно резать кафельную плитку плиткорезом, рекомендуется ее предварительно подержать некоторое время в воде — это позволяет легче ее разрезать.

С помощью механического стационарного инструмента режут плиточный материал следующим способом:

• на поверхности кафеля наносят разметочную линию;
• укладывают плитку на станину так, чтобы разметка совпала с траекторий, по которой движется режущее колесико (каретка);

несильно надавливая на каретку, проводят ей один раз по линии разреза;

рукоятку устанавливают в рабочее положение, затем ее резко опускают, ломая по разрезу кафель.

Нажим на каретку должен быть такой силы, чтобы колесико прорезало плиточную эмаль, а кафель не продавился. Проводить несколько раз не стоит, потому что края фрагментов получатся неровными. Когда грань получается с неровностями и сколами, ее потребуется дополнительно отшлифовывать. Резать керамогранит плиткорезом стационарного типа можно лишь при толщине плиток до 15 мм. Алгоритм процесса полностью аналогичен изложенному выше.

Ручными роликовыми резаками работают так же, как и стационарными приспособлениями. При этом подходит только кафель минимальной толщины: такие инструменты не предназначены для профессионального использования. У некоторых новичков довольно часто возникает вопрос о том, можно ли плиткорезом резать стекло. Это делать можно, но только с обычным материалом. Чтобы резать закаленные разновидности, потребуется специальный электроинструмент.

Плиткорезом-кусачками работают следующим образом:

• заводят инструмент на край кафеля, располагая его широкой частью на лицевой поверхности керамики, а центральная часть кусачек размещается вдоль линии изгиба непосредственно над бороздкой;
• затем аккуратно отламывают кусочки материала.

Подготовка к работе

Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.

Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:

• состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
• плавность хода каретки, наличие люфта;
• станину на наличие загрязнений, при необходимости удаляя их;
• дефектов на рукоятке;
• если есть упор, то замеряют величину угла между ним и осью реза.

Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.

После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.

Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения, то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.

У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.

Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска. Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.

Чем резать кафель

Все режущие инструменты, подходящие для этой цели, разделяют на 2 категории.

Ручной инструмент

Ручные – при использовании мастер прилагает некоторое физическое усилие.

Однако для большого объема работ они не приспособлены и выполнять с их помощью сложные операции нельзя.

К ручным моделям относят следующие изделия.

Стеклорез

Это – самый скромный по размерам представитель режущего инструмента.

Резка производится в 2 этапа: сначала стеклорезом делают глубокую борозду по линии надлома, а затем ломают плитку.

В быту используют 2 модели:

— алмазный – технический алмаз вставляется в бронзовую оправку и фиксируется на ручке.

Алмазный стеклорез используют профессионалы, так как для работы с ним нужна сноровка.

лмаз наносит качественную глубокую царапину только одной точкой.

Остальные грани лишь царапают кафель, а надлом при этом получается неровным;

— роликовый – рабочей часть выступает колесо диаметром в 5 мм, изготовленное из закаленной стали или карбида вольфрама.

Ролик изнашивается быстрее алмаза.

К тому же сталь не режет гресс, для резки последнего годится только алмазный стеклорез.

Кусачки – щипцы-плиткорезы

С одной стороны кусачек закреплен металлический ролик, с другой – размещается поперечная пластина.

Годится для резки плит, причем позволяет выполнить криволинейный срез.

Большой объем работы с их помощью выполнить не удастся.

Механический плиткорез

Это – более громоздкая конструкция.

Модели разнообразны: с 1 или 2 направляющими, с резкой «от себя» или» на себя», рассчитанные на разные размеры кафеля.

Бытовые плиткорезы применяют для резки керамики толщиной не более 1 см.

Профессиональные могут резать керамогранитные плиты толщиной до 20 мм.

Главные достоинства – точность реза и возможность выполнить большой объем работ.

Плиткорез не годится для резки рельефной керамики.

Также нельзя с его помощью отрезать полоски шириной менее 15 мм.

Электроинструмент

Электрический инструмент – позволяют выполнять очень большой объем работ за короткий срок.

В быту они встречаются реже, так как стоимость электроинструмента заметно выше, да и использование обходится дороже.

Для резки керамики чаще всего используют аппараты, способные выполнять несколько операций.

Электрический плоскорез

Это – специализированная модель.

Важное преимущество – он режет плитку не только по прямым линиям, но и по сколь угодно сложным. Точность реза очень высокая и не зависит ни от толщины материала, ни от его прочности. Точность реза очень высокая и не зависит ни от толщины материала, ни от его прочности

Точность реза очень высокая и не зависит ни от толщины материала, ни от его прочности.

Болгарка

Угловая шлифовальная машина – электроинструмент с абразивным кругом.

Первоначальное его назначение – обработка стыков.

Однако болгарку используют и для резки металла, и для торцевой обработки труб, и для подгонки керамической плитки.

Для последнего случая нужно установить отрезной диск по бетону и кафелю с алмазной кромкой.

Болгарку можно применять при резке рельефной плитки.

Все описанные выше модели такую операцию не выполняют.

Дрель

Это лучший способ получить круглое отверстие нужного диаметра.

Для сверления кафеля используют коронки с твердосплавным наконечником или со сплошным алмазным напылением.

Вырезают отверстия на низких оборотах.

Станок-мокрорез

По конструкции он близок к электрическому плоскорезу и работает с керамикой любого вида и толщины.

Главное отличие – система водяного охлаждения, которая заодно решает и проблему пыли и стружек.

На простых устройствах подача кафеля при резке регулируется вручную.

На дорогих профессиональных станках весь процесс программируется.

К промышленному оборудованию относятся гидроабразивные и лазерные станки.

В первом случае резка производится за счет потока воды с мельчайшими абразивными частицами.

Во втором случае работает лазерный луч.

Таким станкам под силу ювелирная резка по самым сложным контурам.

Меры безопасности при работе с инструментом

Ручной инструмент менее опасен, чем электрический аналог. Из-под него не летит пыль, острые твердые частицы обрабатываемого материала. Отпадает необходимость использовать очки, респиратор. Многие мастера даже не пользуются перчатками. Однако совсем пренебрегать мерами безопасности нельзя.

Некоторые виды кафеля имеют глянцевое покрытие. При резке и разламывании плитки этот слой крошится, отлетает мелкими острыми частицами. Работая с таким материалов, не помешает надеть очки и перчатки.

При работе ручным инструментом не всегда используют средства индивидуальной защиты, но это не рекомендуется в целях собственной безопасности

Перед тем как пользоваться ручным роликовым плиткорезом, проверяют его работоспособность. Лучше испортить кусок ненужной плитки, чем новую заготовку. Перед началом резки подготавливают рабочее место. Под руками ничего не должно мешать. Стол освобождают от лишних предметов. Подготавливают место, куда складывать нужные и ненужные заготовки.

Ручной резак считается безопасный из-за отсутствия вращающихся механизмов на большой скорости. Все движения человек выполняет сам. Однако опасность получения травмы существует. Часто во время резки рукой придерживают заготовку, чтобы она не сдвинулась. Нужно найти ее правильное расположение, куда при резке недостает резак.

Как резать плитку ручным плиткорезом или стеклорезом

Ручной резак для тонкой и средней твердой керамики и плитки очень прост в использовании:

Обозначьте поверхность плитки и вырежьте насильно к вам. Держите резак для стекла или плитки строго под прямым углом. Лицевая сторона должна иметь видимую сплошную полосу;

Найдите свое время, нажмите и прервитесь по той косильной лески кошения, как шоколад.

Замочите горячую (твердую) плитку в воде на полчаса или часа. Он режется точно в соответствии с предполагаемым среза и хорошо прилегает к стене при заключении.

Существует два способа разбить плитку..

• Выровняйте выемку краем стола и нажмите на навес. Прервемся по косильной лески среза.
• Положите уже вырезанную плитку на глазурованную бусину или гвоздь. Нажмите на обе стороны отрезанного края. Поломается там, где положено.

Life hack. Как резать плитки, которые не входят в машины
Нарежьте нестандартную плитку (более шестьдесят см) ручным резаком или стеклорезом. Линейкой будет тот же разрез плитки.
— Выровняйте и обозначьте края среза.
— Отрежьте этот раздел (вы получите едва заметную дорожку).
— Положите плитку вертикально на колено, возьмите за верхние края и сломайте. Выйдут идеально гладкие края половинок.

Как пользоваться ручным плиткорезом с электроприводом?

Это особая категория инструментов для обработки плиточного материала, которые сочетают достоинства мобильных переносных агрегатов и станочного электрооборудования. На первом этапе выполняется разметка с указанием контура резки, после чего аппарат размещается на целевой заготовке. Но дальнейший ход работы будет иметь отличия.

Как пользоваться ручным плиткорезом с электродвигателем после завершения подготовки и разметки:

• Инструмент подключается к сети, запускается силовая установка, и оператор начинает погружение пильного элемента до рабочей поверхности.
• Раскрой осуществляется алмазным диском, который находится под прямым управлением исполнителя. Но в отличие от механических ручных плиткорезов электрические модели все же имеют более устойчивую станину, что минимизирует риск получения брака.
• Пользователь управляет резчиком по изначально установленным направляющим. В некоторых модификациях предусматривается регулировка по углам и глубине пропила, которая не позволяет случайно отойти в сторону или сделать неверный рез. То есть от оператора потребуется корректировка усилия, с которым будет производиться раскрой.

Электрические плиткорезы

Ими можно разрезать кафель, керамику, керамогранит, камень быстро и с очень высоким качеством. Электрические плиткорезы — профессиональные инструменты облицовщиков и мозаичников. Некоторые модели оснащены дополнительными функциями, такими как обрезка кромки под углом 45°, что очень удобно при оформлении углов. Есть насадки для вырезания отверстий и другие дополнительные приспособления.

Электрический плиткорез — профессиональный инструмент

Это универсальный инструмент, которым можно выполнять прямые ровные резы, не нуждающиеся в дополнительной обработке. Им можно отрезать полоски шириной менее 5 мм, а также выполнять спил кромок под углом 45°. Им также можно вырезать отверстия и углубления.

Ручной электрический плиткорез по конструкции напоминает болгарку, удобен при работе в стесненных условиях или на высоте, при облицовке небольших помещений.

Стацоинарный инструмент состоит из электродвигателя, станины, на которой расположен режущий инструмент (алмазный круг) и емкость с водой. У некоторых моделей диск полностью погружен в воду, у других вода смачивает только место реза, это устраняет пыль и охлаждает круг, защищая его от перегрева.

По размещению двигателя есть две основных модели электрических плиткорезов: с нижним и верхним его расположением. Инструмент с нижним расположением электродвигателя более компактный, им удобно работать в небольших помещениях. Инструмент с верхним расположением двигателя позволяет производить фигурную резку плиток.

Особенности работы с плиткорезом:

При резке следует защищать глаза от осколков и искр, а уши от громкого шума. Устройство следует устанавливать на ровную твердую поверхность, заполнять емкость водой до отметки.

Как резать

Работать следует в перчатках для защиты рук.

• Маркером размечают место реза;
• Линию разреза совмещают с указателем на плиткорезе и аккуратно двигают плитку от себя к вращающемуся диску. Делать это нужно медленно и плавно, в противном случае материал может треснуть.

При резке плитки надо соблюдать меры безопасности

Фигурную резку выполняют следующим образом:

• Размечают маркером линию разреза. Инструментом выполняют надрезы в сторону разломов;
• алмазным стеклорезом аккуратно дорезают разметку и очень аккуратно разламывают плитку;
• удаляют неровности наждачной бумагой.

К недостаткам электрических плиткорезов следует отнести их высокую стоимость. Хороший электрический плиткорез — очень дорогостоящий инструмент. Приобретать его следует лишь в том случае, если им предстоит постоянно пользоваться. Для разовых работ можно арендовать инструмент на один-два дня.

Что это за устройство

Плиткорезом электрическим называется устройство в виде станка, которое состоит из электрического мотора, режущей части, направляющих и отдельной системы — охлаждение. Относится аппарат к категории стационарных агрегатов, состоящих из стола высотой 1 метр, а также основного рабочего оборудования. Стол нужен не только для размещения основного оборудования, но еще и для расположения обрабатываемых материалов, как плитка, керамика, кафель, гранит.

Отличается электрический плиткорез от ручного не только облегчением выполнения физического труда, но еще и возможностью резать прочные материалы разной толщины. Двигатель на станине может располагаться в двух видах, что зависит от модели:

• Сверху — это более популярные и многофункциональные модели
• Снизу — меньше пользуются популярностью, и напоминают циркулярную пилу

Резка прочных материалов обеспечивается за счет привода в движение диска с алмазным напылением. В процессе работы устройства происходит нагревание диска, поэтому при выполнении больших объемов работ, режущий элемент быстро выйдет из строя. Чтобы предупредить такой недостаток, производители оснастили режущий станок системой охлаждения водяного типа.

Вода подается на диск в процессе его вращения, поэтому перегрев металла полностью исключен. Производители, выпускающие устройства, заявляют о том, что плиткорезами электрическими с водяным охлаждением можно резать такие материалы:

• Керамика и гранит
• Керамическая плитка и кафель разной толщины
• Стекло
• Бетон
• Искусственный и природный камень

Плиткорезы относятся к категории дорогостоящих устройств, которые применяются преимущественно в профессиональных целях — при укладке плитки, изготовление памятников и мемориальных плит, а также прочих манипуляций.

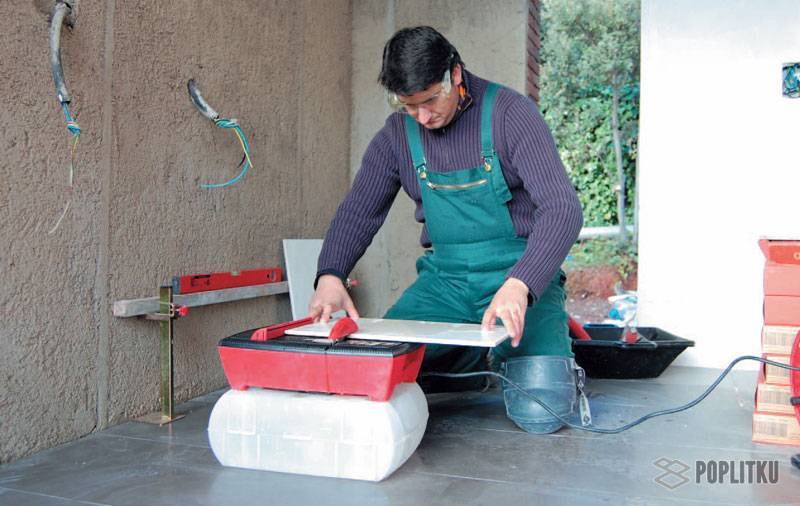

Как резать керамическую и кафельную плитку электрическим плиткорезом

Простой принцип работы электрического плиткореза объясняется его несложной конструкцией. Платформа, режущий диск, на который нанесено алмазное покрытие, и ванночка с водой – вот и все основные элементы этого инструмента. Во время работы вода из ванночки попадает на нож, продлевая срок его эксплуатации, уменьшая количество пыли и оберегая плитку от чрезмерного растрескивания и повреждения.

Керамическая плитка распиливается с такой же скоростью как бревно обычной пилой. Основная разница заключается в необходимости двигать разрезаемую плитку под нож, а не наоборот.

На результат резки плитки влияет сила нажима. Она, в свою очередь, зависит от состава материала лезвия и плотности разрезаемой плитки. При первом касании режущего диска к плитке давление должно отличаться легкостью. Чем дальше двигается лезвие через плитку, тем сильнее нужно надавливать на нее. К концу резки давление снова должно уменьшаться. При этом разрезаемая плитка должна быть хорошо закреплена. Это позволит убрать ненужную вибрацию и избежать заедания лезвия в плитке во время резки.

Во время работы плиточная крошка попадает в ванночку и смешивается с водой. Грязная вода, в свою очередь, попадает на режущий диск, уменьшая срок его службы. Поэтому большое значение для хорошей работы имеет частая замена грязной воды в ванночке на чистую.

Если во время работы произойдет переваливание разрезаемой плитки на один бок, могут вылетать осколки или плитка вовсе затянется под режущий диск, а потом будет отброшена в сторону. Чтобы этого избежать, многие специалисты практикуют одновременное надавливание во время резки на обе стороны плитки. Это поможет избежать также заклинивания лезвия пилы в разрезе. Тем не менее, даже при соблюдении этой рекомендации из-под лезвия могут вылетать осколки, защититься от которых можно с помощью специальных очков.

При правильной эксплуатации режущий алмазный диск способен выдержать множество влажных резок. Однако на лезвие попадает керамический материал, в связи с чем может требоваться периодическая очистка. Сделать это можно двумя способами:

1. Необходимо распилить старую песчаную форму для кирпича. Заменить ее можно шлифовальным камнем для плитки, в котором нужно сделать пару надрезов.
2. Лезвие снимают и переворачивают, обеспечивая его вращение в обратном направлении. Этот способ нельзя использовать при наличии отштампованного указателя направления на лезвии.

Проводить полную замену лезвия необходимо только в случае полного его изнашивания и невозможности использовать в дальнейшем

Чтобы срок эксплуатации режущего диска был долгим, важно правильно подбирать лезвие в зависимости от материала, который необходимо разрезать. Для получения фигурной резки плитки работа электрического плиткореза нередко дополняется использованием кусачек

Вот можно посмотреть видео как правильно резать плитку с помощью электрического плиткореза.

Таким образом, владение теоретическими знаниями, соблюдения правил безопасности и рекомендаций специалистов, аккуратность и внимательность во время работы позволят легко разрезать плитку электрическим плиткорезом даже без опыта и навыков. А это, в свою очередь, позволит получить плитку нужного размера и закончить ремонт, сэкономив средства, которые могли быть потрачены на оплату работы профессионального плиточника. Ведь на самом деле резка плитки электрическим плиткорезом – это совсем не сложно!

И напоследок видео как резать керамическую или кафельную плитку электрическим плиткорезом. Более подробно и детально!

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Как делать отверстия в керамограните

При строительстве и ремонте часто возникает необходимость проделать отверстие в плитке, для подвода коммуникаций или установки оборудования. В этом случае на помощь приходят специализированные инструменты

Балеринка

Больше всего устройство походит на циркуль. Одна ножка упирается в центр будущего отверстия, ее зажимают в патроне дрели. Другая может менять свой вылет, перемещаясь про горизонтальной планке. На ее конце закреплен резец из твердого сплава.

Балеринка

При включении дрели центральная ножка удерживается в центре будущего отверстия, а ножка с резцом, вращаясь, процарапывает плитку на достаточную глубину.

Далее ударом киянки следует выбить надрезанный круг и зашлифовать края получившегося отверстия.

Алмазные коронки

Коронка с напылением из технических алмазов прорезает исключительно ровные отверстия и не требует приложения больших усилий.

Минус только один — отверстие произвольного диаметра сделать не удастся. Коронки могут быть только определенных размеров. Хвостовик инструмента также крепится в патроне дрели, центральное сверло выставляется в разметенную точку. Работать следует на самых больших оборотах.

И балеринкой, и алмазной коронкой работать следует только с лицевой стороны плитки. Иначе неминуемы сколы.

Плюсы и минусы ручной модели

К несомненным достоинствам ручного плиткореза можно отнести:

• независимость от электросети. Этим устройством можно пользоваться и там, где электричества нет или оно временно отключено. При работах во влажных помещениях – например, при облицовке ванной комнаты, бассейна, сауны – возможность разрезать кафель непосредственно на рабочем месте, не выходя в другое помещение с рабочей розеткой, очень важна;
• отсутствие ограничений по температурному режиме.
• травмы при использовании приспособления практически исключены. Максимум – повреждения при случайном падении устройства на ногу или защемление пальца;
• мобильность. Изделия невелики, даже наиболее габаритные варианты, имеют вес до 1…3 кг, легко транспортируются и не требуют при этом специальных условий перевозки и хранения.

Основными минусами считаются:

• сложности отрезания небольших полос по краю плитки. Если расстояние от края до надреза менее 3 см, только опытный резчик с помощью ручного инструмента сможет сделать ровную обрезку;
• проблемы при работе с плиткой нестандартных размеров. Как очень маленькие, так и очень большие образцы разрезать сложно, иногда невозможно;
• необходимость прилагать физические усилия для выполнения разреза.

Другие возможные недочеты зависят скорее от конкретной выбранной модели:

• разлом плитки из-за излишней амортизации;
• избыточное усилие в результате недостаточной длины рычага;
• недостаточные размеры рабочей зоны;
• неровный ход каретки;
• сложность замены ролика (резака) или его недостаточное качество.

На эти моменты (кроме последнего, проверить качество резака в магазине удается не всегда) следует обращать внимание при покупке
