Работа с лазерным уровнем: основные правила

Требования, предъявляемые к эксплуатации

Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.

Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:

  • исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
  • пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
  • для хранения нивелира используется защитный футляр.

Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.

Как пользоваться нивелиром при строительстве фундамента

Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.

Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):

  1. Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
  2. На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
  3. Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
  4. Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
  5. Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми

Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей. Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.

В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.

Публикации по теме

Как варить сваркой или пошаговая инструкция как пользоваться сварочным аппаратом

Паяльник для пайки труб — виды, выбор и как пользоваться инструментом

Сварочные аппараты — виды, отличия и какой лучше выбрать

Электрическая ножовка назначение и применение инструмента

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Водяной (жидкий) уровень

Еще одно название этого инструмента — гидроуровень. Представляет собой резиновую тонкую прозрачную трубку. Работает по принципу сообщающихся сосудов, то есть уровень воды на концах шланга будет одинаковым. Конечно, если прибор не перекручен.

Иногда на концах шланга есть колбы, но они только вредят работе, так как нарушают точность. Профессионалы чаще всего либо снимают их, либо сразу покупают вариант без колб. Этот инструмент используют только для горизонтальных замеров. Чаще всего им в самом начале ремонта отмеряется «ноль» или «горизонт», по которому идет ориентир для полов или потолков.

Правила использования

Для начала необходимо набрать в шланг воды, не доходя до концов около 10–15 сантиметров. Дальнейшая работа производится с напарником. Один человек становится у угла и ставит точку на желаемой высоте, затем подводит уровень воды в шланге под эту точку, поднимая и опуская прибор.

Напарник в этот момент встает в другой угол и ставит шланг приблизительно на этот же уровень. Первый человек в этот момент следит, когда вода «устаканится» и встанет ровно по метке. Когда это произойдет, напарник должен сделать пометку в своем угле, потом переходить на следующий. Далее отметки соединяются красящим шнуром или карандашом с рулеткой.

Пример работы можно увидеть на видео.

Особенности

Поскольку длина шланга иногда достигает 10 метров, то работа возможна только с напарником. Зато это дает возможность «начертить горизонт» даже на крупном строительном объекте.

Шланг требует аккуратного хранения без перекручивания и грубых сгибов. Не подойдет для работы зимой в неотапливаемых помещениях, поскольку вода может изменить свою плотность.

Элементы управления лазерного уровня

Как правило, такие устройства оснащены тремя элементами управления: кнопкой включения, переключения режимов, а также рычагом для фиксации. Последний применяется для того чтобы зафиксировать уровень при выполнении разметки линий и углов, а также во время перемещения. Все лазерные уровни обладают автоматическим пределом нивелирования. Он составляет 5-10 градусов.  Для того чтобы нивелир выставить предварительно, на его штативе имеется специальный пузырьковый уровень. Выполнить предварительное выравнивание можно используя специальные винты, расположенные на штативе.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

  1. Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
  2. Второй вид – приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.

Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.

Как пользоваться нивелиром при строительстве

Широко этот инструмент применяется для возведения сооружений и их внутренней отделки. Как правильно пользоваться механизмом, возникает вопрос только у начинающих работников – геодезисты разбираются в работе любых моделей.

Так, на стройкенивелир необходим при строительстве стен и крыши зданий, прокладке коммуникаций и обустройстве мостовых и прочих инженерных сооружений

Фундаменты на песчаных или глинистых почвах, отдельно стоящие здания (составляющие часть архитектурного ансамбля) важно изначально строить в горизонтали. Тут применяются классические модели с рейками. . Как пользоваться нивелиром при строительстве

Как пользоваться нивелиром при строительстве

Для внутренней отделки задействование инструмента полезно для укладки плитки, монтажа сайдинга и других поверхностей. Навешивание дверей и радиаторов быстро и надежно выполняется с нивелиром, при этом работоспособность получается максимальная. Здесь оптимально задействование моделей с лазерным принципом работы.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций. При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.


Лазерный уровень для укладки керамической плитки Источник i.stroy-ka.ru

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.

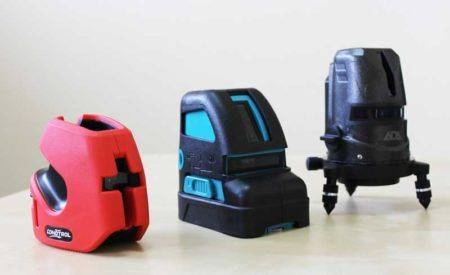

Общие сведения о лазерных уровнях

Из всего многообразия уровней, вы выбираете лазерный, и здесь очень важно располагать той полезной информацией, о которой и пойдет речь в данной статье

Типы уровней

Лазерные уровни бывают трёх типов:

  1. Точечные (построители осей);
  2. Призменные (построители линий);
  3. Ротационные (построители плоскостей);

Правила использования лазерного уровня

Точечные

Лазерный уровень точечного типа составляет два узких луча. Один луч направлен горизонтально, а другой вертикально, поэтому данный инструмент не подходит для отделочных и строительных работ.

Данный лазерный уровень имеет невысокую цену, маленький расход энергии и большую дальность луча, поэтому он подходит для определения предварительной разметки и определения разницы высот между объектами.

Очень часто лазерный уровень точечного типа оснащают функцией дальномера — это делает прибор более практичным.

Призменные

Лазерный уровень призменного типа составляет два широких луча сильной мощности, за счёт этого лучи натыкаясь на различные препятствия отображаются в виде горизонтальных и вертикальных линий.

Такой уровень обеспечивает точные данные и поэтому его можно использовать при любых отделочных работах, без использования отвеса или разметки. Например, при клейке плитки раствор накладывают на стену, на которой обозначена разметка, но ведь раствор нарисованную разметку скрывает и плитку приходится укладывать по сути наугад.

Лазерный уровень призменного типа позволяет видеть разметку поверх раствора, что делает кладку плитки ровной и качественной.

Ротационные

Лазерный уровень ротационного типа является построителем плоскостей и представляет собой точеный уровень, который установлен во вращающейся головке.

За счёт высокой скорости движения точка преобразовывается в неразрывную линию плоскости, которая расположена под определённым углом.

При строительстве своими руками или ремонтных работах лазерные уровни роторного типа не используют, их используют только профессионалы или дизайнеры.

Устройство лазерного уровня

Не зависимо от типа лазерного уровня он имеет в своём составе следующие детали:

  1. Источник питания;
  2. Излучающий светодиод;
  3. Система линз, которая фокусирует луч светодиода;
  4. Систему стабилизации;
  5. Ударопрочный и герметичный корпус;
  6. Пульт и кнопки управления.

Источником питания лазерного уровня являются обычные батарейки и аккумуляторы.

Количество батареек или аккумуляторов зависят от многих факторов. Для уровней используют чаще всего диоды красного или зеленого цветов, мощность данных диодов составляет от 1 мвт до 1 ватта. Обычно в точечных приборах всегда вставляют диоды невысокой мощности, а в роторных уровнях используют диоды мощные диоды.

Но сами диоды не способны создавать точку или линию, потому что они создают очень широкий луч света и вот по этой причине лазерные уровни оснащают системой линз. Система линз и диоды являются самым дорогим составляющим лазерных уровней. Чтобы лазерные уровни нормально работали, необходимо их выровнять и для этого используют разные системы.

Системы выравнивания

Механическое выравнивание делают при помощи шарнира, который находиться на подставке – треноге или небольших ножках. В данных устройствах регулировка положения осуществляется, как и у обычного уровня при помощи капсулы с пузырьком воздуха. Уровни с треногой легче использовать при работе, но их нельзя использовать там, где устройство на треноге не помещается.

Маятниковое выравнивание. Лазерные уровни так могут регулироваться при помощи маятниковой системы, такие системы самостоятельно выставляют нивелир или уровень.

Когда система завершила установку прибора, производится световой или звуковой сигнал, который сообщает что можно начинать работу. Такие устройства просты в работе, но стоят ощутимо больше, по этой причине их приобретают строители и отделочники.

Внешний вид

Лазерные уровни оснащают ударопрочным и герметичным корпусом, это необходимо для того чтобы в случае падения или попадания на прибор влаги, он не испортился. Клавиша включения питания на приборе, необходима для того чтобы подключать светодиод к аккумулятору или батарее.

На приборе и на отдельном пульте управления имеются кнопки, которые предназначены для выбора разных режимов работы прибора. Пульт управления позволяет управлять прибором на расстоянии, что значительно упрощает работу.

Пошаговая инструкция: как пользоваться лазерным уровнем

Вы приобрели лазерный уровень, прочитали инструкцию к нему и готовы приступить к работе? Вот ваши последующие действия:

  1. Установите прибор на штативе, закрепите его на плоской твердой поверхности.
  2. Включите прибор, нажав соответствующую кнопку.
  3. Выровняйте пузырьковые индикаторы с помощью регулируемых винтов в произвольном положении.
  4. Разверните корпус нивелира на 90 градусов от предыдущего положения и снова произведите процедуру выравнивания.
  5. Направьте лазерный луч вдоль поверхности пола или стены.
  6. Поставьте несколько контрольных отметок.
  7. Еще раз проведите лучом линию и сверьте с оставленными метками.

В случае если высоты проекции луча не хватает для определения нужного замера, то все размеры можно перенести на поверхность стены (потолка, пола и т. д.) с помощью рулетки. Это сделать довольно просто: устанавливаются две контрольные точки, которые впоследствии соединяются прямой линией.

Также применяя лазерный нивелир можно расчерчивать параллельные линии на любых поверхностях. Опытные строители называют два способа разметки параллельных линий.

Первый способ: от проекции луча с помощью рулетки отсчитывают нужное расстояние вверх или вниз, ставят контрольные отметки и проводят по ним необходимые линии.

Второй способ: сначала размечается нужное расстояние между линиями, после чего на них проецируется луч нивелира, и поочередно проверяется точность предварительных замеров.

Эти способы походят для контроля и проверки параллельных линий в обеих плоскостях – горизонтальной и вертикальной. Для пересекающихся проекций («крест» из лучей) симметричных конструкций нужно установить соответствующий режим.

С чего начать применение инструмента — подготовка к работе

Точность показаний прибора зависит от правильности его установки. Нивелир необходимо выровнять, выставив его в вертикальном положении, и только после этого можно приступать к нивелированию. Для выравнивания устройства, в его конструкции предусмотрен специальный штатив, представленный в виде треноги. Каждая ножка штатива имеет свойство регулировки — реализуется за счет скользящих ползунков, поэтому с выравниванием лазерного уровня не возникает никаких трудностей.

Это интересно! Дорогие модели лазерных нивелиров имеют встроенную опцию самовыравнивания или самостоятельной настройки. Достигается это за счет того, что устройство фиксируется в одной точке, и при отклонениях до 5 градусов, производится самостоятельное выравнивание. Для этого механизм инструмента оснащен героскопом.

Удостовериться в том, что прибор установлен правильно, можно по пузырькам воздуха в водяной колбе. Это аналогичные колбы, которые применяются в водных уровнях для выявления отклонений от ровной плоскости. Как только прибор выставлен, можно приступать к его эксплуатации. Если же применяется дорогостоящий лазерный уровень, оснащенный опцией самовыравнивания, то инструкция по его настройке несколько иная:

  1. Выровнять прибор при помощи штатива
  2. Включить его и дождаться, пока произойдет дополнительная поднастройка или юстирование, при помощи чего обеспечивается высокая точность показаний
  3. При самовыравнивании уровень издает соответствующие сигналы (мигает или пикает), и как только они прекращаются, значит, устройство готово к эксплуатации
  4. Если нивелир продолжительное время не может выполнить опцию самонастройки, то это означает, что угол отклонения свыше 5 градусов, и необходимо произвести более точную настройку штатива

Если измерения проводятся на открытой местности, и прибор устанавливается на грунт, то ножки треноги следует жестко зафиксировать в земле. Для этого каждая ножка имеет специальные выступы для их вкапывания. Прибор соединяется со штативом за счет специального резьбового соединения. Если на корпусе инструмента и штативе диаметры резьбовых соединений отличаются, то необходимо воспользоваться переходником.
