Как правильно откалибровать квадрокоптер

Калибровка регуляторов с контроллером APM

1. Включите аппаратуру и установите уровень газа на максимум.
2. Подключите аккумулятор к коптеру. Светодиоды на плате APM (красный, желтый, синий) начали поочередно моргать. Это означает, что контроллер готов к процедуре калибровки регуляторов после последующего снятия и подачи питания с аккумулятора.
3. Оставить уровень газа на максимуме, отсоединить, а затем опять подключить аккумулятор.
4. Контроллер теперь находится в режиме калибровки регуляторов (на плате можно видеть, что красный и синий светодиоды начали поочередно мограть).
5. Необходимо дождаться, чтобы регуляторы проиграли мелодию. Далее будут сигналы, по количеству соответствующие подключенной батарее (3 раза для 3S батареи, 4 раза для 4S батареи и т.д.), далее еще будет 2 сигнала, означающие, что регуляторы обнаружили высокий уровень сигнала газа (в районе 2000мкс).
6. Резко сбросить газ на минимум.
7. Сейчас вы должны услышать длинный сигнал от регуляторов, означающий, что обнаружен минимальный уровень газа и что калибровка завершена. Теперь можно попробовать добавить немного газа, чтобы моторы начали вращение. Затем опять уровень газа установить на минимум.
8. Уровень газа установить на минимум. Далее отсоединить аккумулятор, чтобы выйти из режима калибровки регуляторов.

Видео, показывающее процесс калибровки:

Выбор настроек регуляторов

Brake: OFF. Торможение мотора после установки газа в «ноль». Может иметь значения включен/выключен
Battery Type: Ni-xx(NiMH or NiCd). Не выбираем типа батарей Li-Po, т.к. регулятор остановит моторы, когда напряжение аккумулятора просядет, а так хоть есть шанс попытаться посадить коптер.
CutOff Mode: Soft-Cut. При плавном выключении мотора контроллер сбрасывает обороты постепенно.
CutOff Threshold: Low. Мотор будет выключен только при достижении минимального напряжения на аккумуляторе.
Start Mode: Normal. Выбираем среднее значение из доступных (золотая середина). Мягкий и жесткий старт не рекомендуется.
Timing: MEDIUM. Параметр, от которого зависит мощность и КПД двигателя. Может находится в пределах от 0° до 30°. Физически это электрический угол опережения коммутации обмоток.

На данный момент процедуру калибровки регуляторов считаем выполненной. Пробовать запускать моторы пока не будем, т.к. еще не произведена процедура первоначальной настройки контроллера.

Если вы нашли ошибку на странице, то нажмите Shift + Enter или , чтобы уведомить нас.

Как триммировать квадрокоптер. инструкция

В этой статье мы расскажем вам, как триммировать квадрокоптер. Процесс триммирования можно назвать проще и понятнее – по своей сути, это калибровка устройства. 90% моделей выпускается уже откалиброванными и попадает вам в руки в комплектации Ready to Fly, но в ходе транспортировки от ударов эти настройки могут сбиться. Поэтому, если при полёте ваш коптер имеет крен на какую-то из сторон или вовсе летит не туда, куда вы указываете, не спешите сдавать его как брак – просто произведите триммирование.

Первое, что нужно сделать перед триммированием, — это разобраться с функционалом джойстиков пульта дистанционного управления. Как правило, левый стик отвечает за перемещение дрона в вертикальной оси, а правый – за крены вбок и наклоны вперед. И второе, о чем стоит знать — это то, что процесс триммирования лучше всего производить только в воздухе.

Если устройство не наберет высоту хотя бы в 0,5 метра, то тянуть его будет создаваемая винтами воздушная подушка. Если же он наберет большую высоту, то вы сможете откалибровать его для зависания в воздухе без кренов и наклонов. Триммирование может быть необходимо как левому, так и правому джойстику. Как понять, с каким из рычагов управления проблема у вас?

Если квадрокоптер постоянно кренится на левый или правый бок, то триммировать необходимо правый рычаг и производить регулировку по крену.
Если квадрокоптер самостоятельно наклоняется то вперед, то назад – триммирование требуется для левого стика, регулировка которого будет производиться по тангажу.
Если квадрокоптер одновременно и кренится на бок, и наклоняется, то вам придется откалибровать оба стика.

Для начала стоит понять, в каком из случаев квадрокоптеру требуется калибровка. Итак, вот поэтапный процесс:

Первый этап – включение пульта ДУ и квадрокоптера.
На втором этапе квадрокоптер запускается и поднимается на высоту минимум в 50 сантиметров. Уже на этом этапе возможно понять, в какую из сторон кренится дрон. Если на этом этапе вам для зависания приходится выполнять дополнительные маневры, можно сразу сказать, что триммирование квадрокоптеру необходимо.
На третьем этапе вам предстоит выбрать между механической калибровкой и автоматической.

Теперь рассмотрим, чем отличаются механическая и автоматическая калибровка. Механическая используется в случае, когда отклонения значительные. Если же калибровка требует смещения положения триммера максимум на 5 позиций, воспользуйтесь автоматической калибровкой с пульта.

Процесс механической калибровки заключается в повторении одного и того же пункта – постепенного подкручивания регулятора тяги между тарелкой и сервоприводом. Автоматическая же калибровка подразумевает перечень действий со специальными переключателями в зависимости от проблемы. Так, если вертолет постоянно наклоняется вперед, поставьте триммер тангажа в нижнее положение. Повторяйте это несколько раз, пока коптер не достигнет желаемого положения.

Та же процедура необходима и в случае, если коптер наклоняется назад – только триммер ставится в верхнее положение. Аналогичные действия совершаются и в случае, если нужно откалибровать коптер влево или вправо. Если дрон уносит влево, установите триммер в крайнее правое положение, а если вправо, то в крайнее левое. Процесс настройки квадрокоптера для новичков показан на видео ниже.

Шаблоны Инстаграм БЕСПЛАТНО

Хотите получить БЕСПЛАТНЫЙ набор шаблонов для красивого Инстаграма?

Напишите моему чат-помощнику в Telegram ниже

Вы получите: Бесплатные шаблоны “Bezh”, “Akvarel”, “Gold”

Telegram Viber Vkontakte

или пишите “Хочу бесплатные шаблоны” в директ Инстаграм @shablonoved.ru

Шаблоны Инстаграм БЕСПЛАТНО

Хотите получить БЕСПЛАТНЫЙ набор шаблонов для красивого Инстаграма?

Напишите моему чат-помощнику в Telegram ниже

Вы получите: Бесплатные шаблоны “Bezh”, “Akvarel”, “Gold”

Telegram Viber Vkontakte

или пишите “Хочу бесплатные шаблоны” в директ Инстаграм @shablonoved.ru

Arctic fox, что это? альманах вейпинга zenmod.

Первое, на что надо обратить внимание – переустановка ПО отменяет гарантию продавца, так что пользуйтесь родной прошивкой до истечения гарантийного срока. Это позволит выявить возможные проблемы со стороны “железа” и если таковые имеются, то воспользоваться гарантией

В целом, Arctic Fox является безопасным программным обеспечением, его установка сама по себе не приводит к отказу боксмода. Однако, есть шанс окирпичивания мода в момент установки, если не следовать инструкции по установке от NFE Team. Вы можете обратиться за установкой в наш магазин, но это противоречит самому духу Arctic Fox, который предполагает желание разбираться, пробовать и экспериментировать. Впрочем, такая услуга имеется.

Единственно спорным является снижение минимального сопротивления. Так, при работе с саб-зеро-омными намотками на высоких токах, девайс испытывает перегрузки на гране возможного, что потенциально снижает его ресурс.

С точки зрения поддержки, Arctic Fox и NFE Team сформировали большое комьюнити энтузиастов. Так, вы найдете бессчетное число форумов и веток на них, где разбираются массы вопросов, предлагается сторонне-сторонний софт, патчи и прошивки, рассматриваются сценарии использования.

Arctic Fox действительно является продвинутым ПО, которое составляло колоссальную конкуренцию платам YIHI и DNA, а также повышает интерес к вейпингу, развивает вейп-культуру и плодит сабкомьюнити внутри вейп-сообщества.

Как откалибровать квадрокоптер Syma X5C

Для начала изучите кнопки пульта управления, за что каждая отвечает, функционал. Включите коптер. Для этого переводим в режим «On» задвижку на самом дроне. Затем включаем пульт и тянем левый стик вниз (до упора).

Теперь наберите высоту и отследите, в каком направлении «заносит» ваш коптер. Если видите, что есть проблема, попробуйте сбросить настройки. Для этого нужно установить дрон на плоскую ровную площадку, включить, потянуть левый и правый стики вниз и налево. Подождите, пока настроится гироскоп. Затем сделайте то же самое, но направо (калибровка акселерометра).

Проведите повторный запуск коптера. Не помогло? Тогда приступаем к следующему этапу – триммированию (изменению оборотов мотора).

Триммирование квадрокоптера

Простые правила:

По рудеру. Если коптер кренится в правую сторону, то нужно триммировать влево. И наоборот;
По тангажу. Видите, что дрон при полете кивает вперед, триммируйте назад. Кренит назад – триммируйте вперед.

Попробуйте сделать «флип» — 360-градусный разворот коптера по любому из четырех основных направлений. Для этого нажимаем одновременно верхнюю кнопку, и тянем правый стик в необходимую сторону.

При триммировании важно помнить, что у квадрокоптеров Syma разработчиками предусмотрена два режима расхода энергии (высокий – высокие обороты, низкий – слабые). В зависимости от того, как планируете использовать дрон, проверьте качество работы коптера на данных режимах

Часто во время калибровки Syma X5C возникает проблема с неправильной установкой лопастей. Моторы могут функционировать на 100% верно, а пропеллер не крутится. В данном случае необходимо учитывать схему сборки и инструкцию, которые прилагаются к устройству.

Какие кнопки есть на пульте управления Syma X5C

Левый и правый стики (джойстики);
Переключение режимов (слева от левого стика);
Поворот на 360 градусов (справа наверху);
Переключатель «вперед-назад» (слева от правого стика);
Переключатель режимов (под правым стиком);
Кнопка «вкл-выкл» (в центре, над дисплеем).

Здравствуй, пилот! Калибровка квадрокоптера, или его триммирование, как ты, наверное, уже знаешь, важный этап его создания и использования. Бывает, что аппарат начинает вести себя не так, как ты этого хочешь. Это нужно срочно исправлять, и сегодня я расскажу тебе как это сделать. Располагайся поудобнее, погнали!

Так как это достаточно трудоёмкий процесс, пусть и простой, то будь готов к тому, что ты зависнешь на этом на несколько часов. (сложно будет особенно начинающим пилотам) Конечно, если ты хочешь добиться хорошего результата. Для начала нужно чётко понять с какой именно осью у тебя проблемы. Не иди методом научного тыка, он здесь не поможет.

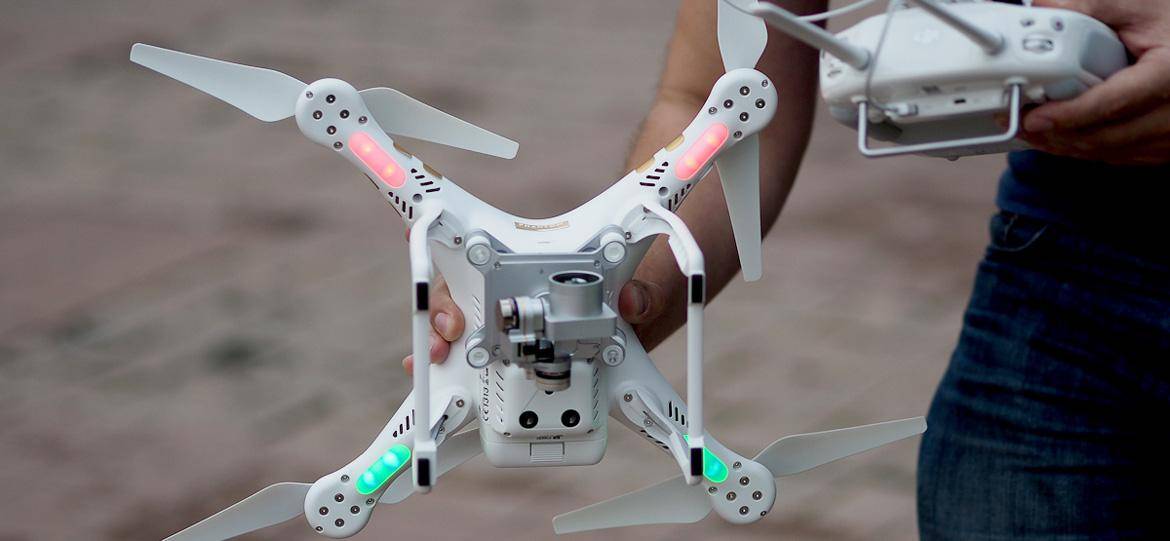

Настройка камеры дрона

Если дрон оборудован камерой, перед первым полетом она также требует настройки. Калибровку проводят по нескольким параметрам:

экспозиция — для съемки с воздуха лучше выбирать режим AUTO, подстраивающийся под меняющееся освещение;
ISO — высокий показатель используют для съемки в темноте, а низкий для дневного света;
баланс белого — для дронов рекомендуется выставлять автоматическую настройку цветового тона;
фокус — для воздушного фото нужно выбирать режим AF, чтобы сосредотачивать камеру на цели нажатием на монитор;
режим съемки — коптеры поддерживают одиночные фото или могут делать снимки один за другим, перед запуском устройства нужно убедиться, что выбраны нужные настройки.

Также рекомендуется проверить, в каком формате дрон снимает изображения. Для последующего редактирования фотографий лучше выбирать RAW. Снимки будут содержать больше деталей, чем в режиме JPEG, и подправить на компьютере экспозицию и баланс белого получится без потери качества.

Настройку камеры дрона проводят через приложение на смартфоне

С чего начать?

На первом этапе нужно исследовать функционал пульта управления. Обычно все производители помещают в левый сток функцию вертикального передвижения, а в правом — боковые крены и наклон вперед. Не следует забывать, что триммирование обязательно проводят в тот момент, когда квадракоптер оторвался от земли и завис в воздухе. Оптимальная высота для настройки устройства — 1-2 метра. Слишком большая высота не позволит откалибровать его без кренов.

Как понять, с каким джойстиком проблема? Правый или левый?

Видите ярко выраженный крен квадракоптера на одну из сторон? Нужно позаботиться о правом джойстике, проведя регулировку по крену.
Квадракоптер со всей силы летит вперед или наклонился назад? Калибровка по тангажу нужна левому джойстику.
Видите и крен, и наклон вперед за несколько секунд? Настройка нужна обоим джойстикам.

Калибровка квадрокоптера на основных режимах полёта

Для того чтобы правильно произвести настройку квадрокоптера, надо знать основные режимы полёта:

Stabilize. В этом режиме автопилот, без применения стиков сам убирает крен и тангаж и приводит квадрокоптер к горизонту.
AltHold. Режим выдерживания высоты. Считывая показания барометра, дрон выдерживает заданную высоту, стиком газа её корректируют с начальными показателями.
Acro. Если не трогать стики, тангаж и крен остаются неизменными, чтобы их выровнять нужно перемещать стики в противоположную сторону.
Auto. По данным GPS перемещение по путевым точкам.
Loiter. Режим зависания. Аппарат выдерживает заданные координаты и высоту.
Position. Режим зависания с помощью газа.
Guided. Перелёт в заданный waypoint и нахождение в этой точке.
Circle. Сохраняя радиус, перемещение вокруг заданной точки.
RTL. Режим возврата на точку старта с посадкой или зависанием на двухметровой высоте над этой точкой.
OF Loiter. Используя OpticalFlowSensor, выполняется режим зависания с ещё большей точностью.
Drift. Самолётный режим с выдерживанием заданного курса.
Sport. При выполнении съёмки, высота выдерживается автоматически вместе с углом крена.
Land. Выполнение посадки.

Назначение настройки при полете

Для чего нужна настройка квадрокоптера? Без нее дрон будет кренить на один борт и не сможет лететь в пункт назначения, определенный владельцем. Управлять полетом в таких условиях невозможно и есть риск привести беспилотник в негодность раньше времени. Те, кто не умеют обращаться с устройствами, списывают проблемы с полетом на заводской брак, низкое качество товара и на другие причины. На самом деле требуется установка настроек.

Как определить, нужно ли откалибровать квадрокоптер? Достаточно провести короткий полет, и просмотреть, как беспилотник ведет себя в пространстве. Для этого устройство поднимается в воздух хотя бы на полметра. Если траектория полета хаотичная – ему требуется калибровка. Слишком низкая высота мешает настраивать машину. Квадрокоптер держится в воздухе благодаря воздушной подушке, которую создают винты.

Типы калибровки

Есть несколько видов триммирования:

Механическое — при незначительном отклонении необходимо подкрутить регулятор тяги;
Автоматическое –если нужно сместить триммер на 5 позиций и больше. Устройство настраивается с пульта дистанционного управления.

Механическая калибровка квадрокоптера требует всего нескольких минут, а вот автоматическую выполнять сложнее и дольше. Выполняется работа с переключателями. Один раз откалибровать устройство иногда мало и требуется калибровка до тех пор, пока беспилотник не встанет в нужное положение. При наклоне влево треммирование выполняется в правую сторону для равновесия.

Подготовка устройства к полету

Перед тем, как запустить дрон, нужно выполнить несколько простых шагов:

Вставить аккумулятор внутрь устройства без включения. (не относится к моделям, со встроенной батареей);
Чтобы настройка прошла быстрее, требуется поставить дрон на ровное место (к примеру на стол);
Далее нужно взять квадрокоптер в руки и включить его, а затем поставить на поверхность;
В новых моделях синхронизация гироскопов занимает примерно 10-20 секунд.

Триммер

Джостики для квадрокоптера обычно имеют стандартные кнопки и функции:

На джостике есть правый и левый стики. В правом – вертикальное перемещение дрона и наклон вперед, а в левом – горизонтальное передвижение;
Верхняя левая кнопка отвечает за переключение скорости;
Верхняя правая кнопка – поворот устройства на 360 градусов;
Слева по направлению от правого стика – переключатель движения «вперед-назад»;
Переключатель режимов находится под правым стиком.
Кнопка включения и выключения квадрокоптера располагается в центре джостика.
Под кнопкой включения – дислпей, отвечающий за расходы. Высокие расходы для быстрых полетов, низкие- для малой высоты.

Определение проблем

Как выполнять триммирование исходя из положения дрона в пространстве? Есть несколько основных проблем во время полетов:

Если наблюдается крен в правую или левую сторону, то проблема в правом рычаге и требуется регулировка по крену.
Если устройство без команды пользователя наклонилось вперед, а потом назад и в обратном порядке, выполняется регулировка по тангажу левым стиком.
Если в движении есть и крен и наклон, настраивать нужно оба стика.

Триммирование позволяет настроить полет, чтобы избежать столкновений с домами и деревьями. Это не только продлит срок службы квадрокоптера, но и обезопасит окружающих людей. Вся информация о том, как откалибровать конкретный беспилотник указана в инструкции по эксплуатации. Также в ней есть сведения о том, требуется ли калибровка для дрона. Но, в некоторых моделях, особенно тех, что относятся к категории бюджетных, инструкция отсутствует.

Рекомендуем проводить калибровку, так как она поможет по крайней мере, познакомиться с джостиком и привыкнуть к стикам. Лайфхак от любителей квадрокоптеров: рекомендуется сразу переходить на высокие расходы, не засиживаясь на низких, чтобы привыкнуть к чувствительности стика.

Триммер

Джостики для квадрокоптера обычно имеют стандартные кнопки и функции:

На джостике есть правый и левый стики. В правом – вертикальное перемещение дрона и наклон вперед, а в левом – горизонтальное передвижение;
Верхняя левая кнопка отвечает за переключение скорости;
Верхняя правая кнопка – поворот устройства на 360 градусов;
Слева по направлению от правого стика – переключатель движения «вперед-назад»;
Переключатель режимов находится под правым стиком.
Кнопка включения и выключения квадрокоптера располагается в центре джостика.
Под кнопкой включения – дислпей, отвечающий за расходы. Высокие расходы для быстрых полетов, низкие- для малой высоты.

Как проверить калибровку квадрокоптера

Самый простой способ понять откалиброван квадрокоптер или нет, это сделать тестовый полет. Хаотичная смена траектории при полете, говорит о необходимости произвести триммирование.

Перед калибровкой проверяем джойстики на пульте управления. На многих моделях по умолчанию правый стик отвечает за движение вверх-вниз, а левая сторона вперед-назад-влево-вправо. Включаем пульт, запускаем дрон в воздух на небольшую высоту – до 1 метра. И пробуем им управлять, задавая различные направления.

Перед тем, как прикрепить моторы к раме, измерьте длину винтов. Слишком длинные могут повредить обмотку мотора, что приведет к короткому замыканию, да и просто испортит двигатель.

Подключите квадрокоптер к Betaflight Configurator, перейдите во вкладку Setup, там вы увидите 3D-модель дрона. Подвигайте во все стороны дрон (который у вас на столе), он должен полностью повторять ваши движения. Если вы наклонили нос вниз, то моделька тоже должна наклониться стрелкой вниз.

Если вы наклонили дрон носом вниз, а моделька наклонилась вправо, значит, вам нужно внести корректировки во вкладке Configuration, в блоке меню «Board and Sensor Alignment». Как правило, проблемы такого характера бывают с осью вращения. Там нужно будет выставить значение в градусах, например, 170 (число рандомное, все зависит от того, как будет вести себя моделька по отношению к реальному квадрокотперу).

Проверить нужно следующее:

все ли двигатели работают;
в правильном ли направлении они крутятся;
нет ли механических повреждений.

Подключите аккумулятор, запустите Betaflight configurator и перейдите во вкладку Motor. Поставьте флажок в положение «I understand» (я понимаю). Теперь по одному ползунку поднимайте вверх и смотрите, в какую сторону крутится мотор, схема вращения будет на той же странице. Не нужно сильно раскручивать моторы, без пропеллеров это им только вредит.

Если один из двигателей не реагирует или дергается, проверьте качество пайки от полетного контроллера до ESC (регуляторы оборотов) и от ESC до моторов.

Подключитесь к бетафлайт и перейдите во вкладку «receiver». Подключите аккумулятор, включите пульт. Проверьте, все ли команды реагируют. Когда вы двигаете стиками и переключателями, цветные полоски тоже должны двигаться.

Если ничего не происходит, убедитесь, включен ли приемник и пульт, правильно ли подключен приемник. Также убедитесь, что во вкладке Конфигурация выбран правильный тип приемника (IBus, SBus и т.д.), а также правильный ли выбран протокол работы (мультишот, дшот и т.д.).

или внеся корректировки через CLI, подробнее здесь (в статье это заголовок Receiver).

Неправильные средние значения приведут к тому, что ваш дрон начнет дрейфовать и лететь в разные стороны (смотря какой канал не в середине).

Проверьте, какое число показывает стик газа, когда он в нижнем положении. Число не должно быть выше 1040, в противном случае дрон не получится заармить (запустить двигатели).

Просто необходимая вещь для гоночного квадрокоптера (да и для съемочного тоже), используется в основном для поиска после падения, своим сильным писком поможет найти дрон даже в густой траве. Также пищалка может издавать сигналы при неисправностях, готовности к взлету, низком заряде аккумулятора и так далее.

Камера

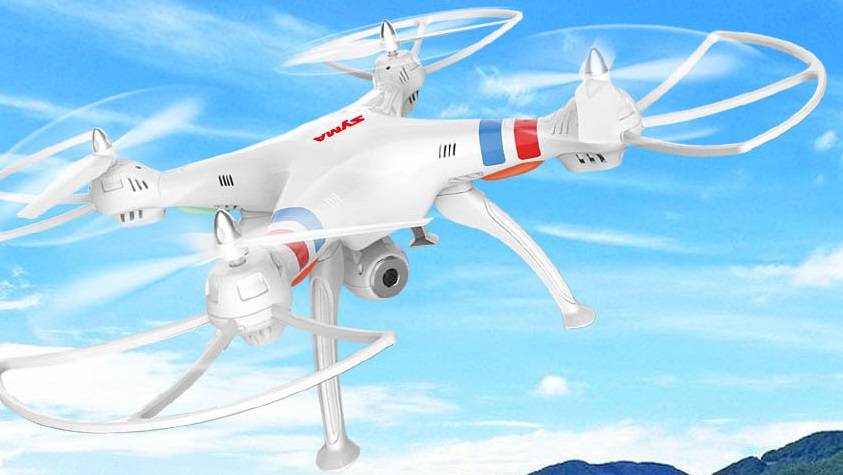

На борту квадрокоптера Syma X8Pro идет 1Мп Wi-Fi камера с углом обзора (FOV) 90°, видеопередатчик которой стал заметно мощнее, но по-прежнему вещает на частоте 2.4ГГц, ограничивает тем самым потенциал радиопередатчика аппаратуры управления. Аналогичной камерой была оборудована предыдущая модель X8HW (только в другом «футляре»).

Камера установлена в безосевой подвес, исполненный в одном стиле с общим дизайном дрона. В отличии от глянцевого корпуса X8Pro, подвес с камерой, а так же посадочные опоры получили матовый белый цвет. Камера новой восьмёрки впервые может похвастаться изменяемым углом наклона объектива с кнопок на аппаратуре управления (15°/30°/90°).

Качество фото и видео съемки ниже среднего и поэтому стоковая камера годится только для первого ознакомления с FPV полётом и не более того. Весь снимаемый материал по желанию пользователя может записываться как на microSD карту (докупается отдельно) предварительно установленную в слот камеры дрона, так и в память сопряжённого смартфона (второй способ более энергозатратный).

Режимы полета

В моделях Syma X8C, X8G, X8W, X8HC, X8HG, X8HW предусмотрено несколько полетных режимов. При нажатии левой кнопки на торце пульта управления вы можете переключить дрон между медленной и быстрой скоростями (расходниками). По умолчанию стоит медленная скорость, так как без опыта пилотирования дрона не рекомендуется переходить на большую скорость.

При переключении на вторую скорость квадрокоптер выполняет команды резче и быстрее, поэтому переходите на нее после получения хороших навыков управления. Медленная скорость хороша в небольших пространствах или при выполнении точных маневров, а быстрая — на большой открытой местности. На пульте данные режимы обозначаются буквами L (низкая скорость) и H (высокая скорость).

Другой полетный режим называется Headless и вызывается по нажатию и удержанию в течение двух секунд этой же кнопки на торце. Если вы отвернетесь от дрона или он перевернется по отношению к вам на 180 градусов, движение стика влево будет вызывать полет вправо.

Еще один режим включается по нажатию кнопки на торце пульта справа. Это переворот квадрокоптера на 360 градусов. Так как для переворота понадобится место, рекомендуется поднять дрон на высоту от трех метров. После этого нажмите кнопку переворота и потяните правый стик в любую сторону.
