Как подключить видеорегистратор к ноутбуку

С помощью кабеля

Данный способ — самый простой и надежный. Только нужно купить кабель, если в доме нет подхолящего. Для этого определяемся с портами видеовхода на обоих устройствах: на ПК это обычно VGA, DVI либо HDMI, на ноутбуке может быть VGA, HDMI, DisplayPort или даже USB. Если разъемы разные, потребуется купить кабель и переходник — например, с DVI на HDMI (классический случай).

Переходник между входом монитора ПК и видеовыходом ноутбука

Один конец кабеля (с надетым переходником или без) нужно вставить в порт ПК, а другой подключить к ноутбуку. После этого запускаем оба устройства и выполняем следующие действия:

1. Дождитесть загрузки рабочего стола ОС на ПК.
2. Кликните по нему правой кнопкой мыши.
3. Выберите пункт «Параметры экрана» (или «Разрешение экрана», в зависимости от ОС).
4. Нажмите на изображение экрана с цифрой «2».
5. В поле «Несколько экранов» выбрать «Дублировать экраны».
6. Нажмите ОК.

На ноутбуке появится копия рабочего стола вашего ПК.

Такую конфигурацию из ПК и ноутбука удобно использовать чисто прагматически, чем часто пользуются фрилансеры. На ноутбуке можно открыть работу, а на ПК — запустить игру или какой-нибудь фильм.

Пошаговое руководство по установке

Независимо от типа автомобиля, важно, чтобы устройство было правильно установлено. Существует несколько методов установки

Ниже будет рассмотрен каждый из них

Существует несколько методов установки. Ниже будет рассмотрен каждый из них.

Способ №1: с помощью CLA

Просто подключив кабель питания адаптера прикуривателя к видеорегистратору и к автомобилю, можно запустить устройство менее чем за 5 мин.

Необходимо:

1. Прикрепить устройство к переднему стеклу с помощью прилагаемой монтажной ленты. Настроить угол обзора. Спрятать проволоку в обшивке потолка, после – между стойкой A и стойкой B, затем – между резиной и передней стойкой.
2. Спрятать оставшуюся часть проволоки под ковер. Подключить к розетке прикуривателя.

Это руководство предназначено для установки одноканального видеорегистратора. Если он двухканальный, следует выполнить те же действия, но добавить задний соединительный кабель, связывающий заднюю камеру с передней (входит в комплект поставки).

Способ №2: проводное подключение к блоку предохранителей

Наиболее популярный способ среди водителей, которым нужна двухканальная защита передней и задней камеры круглосуточно. В комплект входит защита переднего лобового стекла и зеркала заднего вида. Блок предохранителей обеспечивает питание передней и задней камеры и позволяет устройству записывать видео на карту памяти, когда автомобиль не заведен.

Необходимо:

Найти блок предохранителей. В зависимости от модели автомобиля может потребоваться снять часть облицовки или открыть некоторые панели, чтобы получить к нему доступ.
Определить, какой слот предохранителя использовать. Для обеспечения достаточного питания рекомендуется выбирать гнезда номиналом от 10 до 30 А, которые не имеют отношение к определенным функциям безопасности.
Использовать дополнительный предохранитель для установки. Придется обжать комплект предохранителей с помощью плоскогубцев. Понадобится также изолента для дальнейшего закрепления провода.
Подключить заземляющий провод (обычно в форме кольца или буквы C), чтобы он прошел под металлическим болтом или винтом в вашем автомобиле. Тут понадобится торцевой гаечный ключ, чтобы ослабить гайку или болт, затем вставить кольцо или C из комплекта проводки под болт или винт

Важно заземлить провод на болт на неокрашенном голом металле.
После подключения питания и заземления, подключить комплект к камере и завести автомобиль, чтобы проверить, работает ли он.

Способ №3: с помощью кабеля OBD

Кабель OBD необходимо подключить только к порту OBD автомобиля, небольшому выходу, обычно расположенному слева от рулевого колеса под приборной панелью. Также он может располагаться под рулевой колонкой. Там бывает защелка или крышка, которую нужно снять/поднять, чтобы получить доступ к порту.

Способ №4: с аккумулятором

Аккумуляторные батареи выполняют множество функций, например, обеспечивают большую продолжительность записи на карту памяти, предоставляют доступ к Wi-Fi и GPS за счет интеграции со смартфоном 24/7, устраняя износ автомобиля.

Необходимо осуществить монтаж проводки. Это похоже на традиционный метод проводного подключения. Подключается один провод к постоянному предохранителю (обычно красный), тогда как другой провод войдет в предохранитель ACC/зажигания (обычно желтый). Последний провод (в форме кольца или буквы C) подойдет к металлическому болту заземления.

При подключении аккумуляторной батареи используется проводной кабель входа питания, где нужно только подключить предохранитель ACC (с переключателем зажигания), а другой провод – к болту заземления. Последняя розетка будет специально предназначена для аккумуляторной батареи видеорегистратора.

Для простой установки батарейный блок также может быть подключен к прикуривателю – для тех, кто не хочет подключать провод.

Окончательный процесс установки останется прежним. Перед этим следует убедиться, что устройство работает правильно.

Нужно будет заправить провода в панели, швы и обшивку автомобиля. Единственное отличие состоит в том, что аккумуляторные батареи должны быть спрятаны в безопасном месте, предпочтительно под сиденьем водителя или пассажира, либо в багажнике. Рекомендуется закрепить изолентой или застежкой-молнией лишние провода, чтобы они не блокировали доступ к блоку предохранителей.

Подключение видеорегистратора к интернету с использованием роутера и настройка доступа

Повсеместное распространение Интернета даёт нам всё более широкие возможности для его использования. Высокие скорости и качество передачи данных сделало возможным такие вещи, как видеонаблюдение в режиме онлайн. Приобретя специализированное устройство, мы можем всегда держать в поле зрения свою квартиру, дом или гараж.

Современные технологии дают возможность вести наблюдение из любой точки мира

При настройке видеонаблюдения почти всегда возникает необходимость в удалённом доступе к данным, передаваемым с камеры.

Как подключить регистратор к интернету

Для выхода в Интернет видеорегистратор подключается к роутеру, как любое другое конечное устройство, получая от него IP-адрес и другие параметры через внутренний DHCP-сервер. Особенность заключается в том, что видеорегистратор должен быть доступен по обращению извне этой локальной сети.

Настройка доступа к DVR с удалённого рабочего места

Прежде всего, необходимо выяснить, какого типа IP-адрес получает ваша сеть от провайдера. Если на роутер приходит статический (то есть постоянный) IP-адрес, который жёстко прописан в его интерфейсе, то настроить подключение видеорегистратора можно следующим образом:

1. На сетевой карте компьютера прописать настройки локальной сети: IP-адрес из диапазона 192.168.0.Х, где Х может быть любым числом от 2 до 254, исключая адреса, присвоенные другим устройствам в этой сети. Маска подсети 255.255.255.0. Значения шлюза и DNS можно оставить пустыми.
2. Подключить регистратор к роутеру, назначить и прописать в его настройках статический IP-адрес из диапазона внутренней сети — 192.168.0.Х. Маска подсети — 255.255.255.0. В качестве шлюза и DNS-сервера будет выступать IP-адрес самого маршрутизатора — 192.168.0.1. Номера портов можно оставить по умолчанию.

При присвоении провайдером динамического IP вам нужно будет связаться с техподдержкой провайдера и уточнить, есть ли возможность получить статический IP. Если ответ будет отрицательным, вам придётся воспользоваться сервисом Dynamic DNS, который присвоит вашему DVR-устройству постоянное доменное имя.

По этому имени к нему можно будет получить доступ извне, несмотря на меняющийся внешний IP вашей сети. Для этого нужно зарегистрироваться на любом сервисе, предоставляющем подобные услуги, затем прописать регистрационные данные — имя сервера, имя хоста (вашего устройства), имя и пароль пользователя DDNS — в соответствующем разделе настроек маршрутизатора.

На примере D-Link DIR-615 это делается через вкладку Tools — Dynamic DNS.

Трансляция портов

Какие порты понадобятся вам при использовании видеорегистратора, будет зависеть от того, каким образом вы собираетесь взаимодействовать с ним. Также нужно посмотреть в документации к устройству номера портов, которые оно использует для разных типов доступа: это может быть доступ через веб-браузер, с помощью специального ПО или просмотр камер с мобильных устройств.

На примере того же D-Link DIR-615 трансляция портов выполняется на вкладке Advanced — Virtual Server. Нужно активировать соответствующие строки галочкой Enabled, а затем указать:

1. Адрес, куда транслировать: в этом случае это будет IP видеорегистратора или его имя, если вы используете DDNS.
2. Номера внешнего и внутреннего портов: обычно они совпадают, но если у вас больше одного видеорегистратора, тогда значение внешнего остаётся без изменения, а внутренний прописывается в зависимости от того, какой номер ему присвоен на каждом конкретном устройстве.
3. Тип протокола — TCP или UDP. Если не уверены, какой будет использоваться, оставьте значение Both.

Аналогичным образом выполняется настройка проброса других портов, через которые вы будете обращаться к камере.

Сделав вышеописанные настройки, вы сможете подключить свой DVR к интернету через роутер и удалённо связываться с ним по адресу вида http://195.98.139.

23:80 — то есть, указав внешний IP вашей сети и номер порта при получении статического IP. Если провайдер выделяет вам динамический IP, то, соответственно, доступ будет возможен по доменному имени вида mydvr.

dvrdns.com, которое предоставит сервис Dynamic DNS.

Заключение

Таким образом, зная IP-адрес своей сети и номера портов на своём устройстве видеонаблюдения, вы всегда сможете получить к нему доступ из любого места, используя роутер: просмотреть камеры в режиме онлайн или получить логин на почтовый ящик. Воспользуйтесь нашей инструкцией, настройте подключение видеорегистратора через роутер, и ваш объект наблюдения будет под постоянным контролем.

Настройка сетевой карты

Итак, в настройках сетевой карты нужно внести изменения в настройки протокола Интернета (TCP/IP). Там необходимо прописать те же значения, которые прописывались в настройках видеорегистратора.

Последняя цифра в настройках IP-адреса должна отличаться от той, что имеется на видеорегистраторе. Далее можно установить программу для просмотра записи видеорегистратора на компьютере, которая идет в комплекте с видеооборудованием. На этом подключение видеорегистратора закончено.

Детали могут отличаться на разных моделях видеорегистраторов и версиях операционных систем. Поэтому для уточнения некоторых параметров лучше всего обратиться к руководству пользователя.

Ниже приведены приблизительные или возможные значения сетевых параметров:

• Тип IP — статический порт сервера со значением 9000. Если это значение занято, можно прописать другое, например 81, 8080 или 8888.
• Значение HTTP-порт — 80 (как и в предыдущем случае, может отличаться).
• IP адрес — 192.168.1.1, IP компьютера: 192.168.1.10.
• Маска — 255.255.255.0
• Шлюз — IP адрес, то есть 192.168.1.1

Итак, подключить видеорегистратор к компьютеру несложно, особенно если имеются определенные навыки работы с сетевыми подключениями. Если такие навыки отсутствуют, то лучше всего обратиться за помощью или консультацией к специалисту.

При выборе типа видеорегистратора можно руководствоваться их ценовыми значениями и собственными потребностями. Следует, однако, заметить, что видеорегистратор типа Stand-Alone DVR более надежен в эксплуатации и более функционален.

И не нужно забывать, что от правильной настройки данного оборудования может зависеть безопасность и неприкосновенность имущества.

Можно ли подключить без провода?

Возиться с проводами мало кому хочется, поэтому разработчики предусмотрели способ подключить видеорегистратор по Wi-fi. Для этого нужен маршрутизатор, поддерживающий беспроводную связь, и соответствующая камера. Сам маршрутизатор может быть объединён с ноутбуком при помощи сетевого кабеля, если тот не поддерживает Wi-fi.

При наличии модуля Ethernet, установленного в ноутбук или нетбук, можно также использовать беспроводное подсоединение с использованием роутера или модема. Данные сетевые устройства должны быть подключены к ноутбуку тем или иным способом. В меню видеорегитратора достаточно будет выбрать в настройках доступную сеть и установить связь через компьютер.

Существует множество причин, по которым прямой процесс копирования с видеорегистратора (DVR) на ПК невозможен. Во-первых, многие видеорегистраторы не имеют возможности подключения через USB или Firewire. Во-вторых, файловые системы и видеофайлы, используемые производителями цифровых видеорегистраторов, обычно имеют формат Linux и часто являются собственностью, что делает прямую копию чрезвычайно сложной и несовместимой со средами Windows и Mac. В-третьих, производители техники стремятся не допустить этого – они не хотят, чтобы копирование информации было простым. Советы к использованию видеорегистратора:

1. Для большинства моделей видеорегистраторов требуется кабель. Настоятельно рекомендуется протестировать все детали и при необходимости настроить удалённый доступ к сети.
2. Видеорегистратор следует размещать в прохладном, непыльном месте.
3. Не устанавливайте и не извлекайте жёсткий диск, когда DVR включён.
4. Выключение DVR во время воспроизведения или записи может повредить жёсткий диск.
5. Для продления срока службы проводов водонепроницаемые защитные покрытия.
6. Чтобы предотвратить электромагнитные помехи, старайтесь избегать высоковольтных линий поблизости.
7. Чтобы обеспечить лучшее качество изображения, при установке камер остерегайтесь проблем с освещением.

Перед настройкой DVR убедитесь, что вы:

• Подключили камеры к видеорегистратору с помощью кабелей, входящих в комплект поставки.
• Подключили DVR к монитору (убедитесь, что он поддерживает разрешение 1280х1024).

Для подключения DVR к маршрутизатору и высокоскоростному доступу в Интернет используется кабель Ethernet.

Подключение девайса к сети Интернет

Если вы покупаете гаджет для работы с Сетью, то вам наверняка будет интересно узнать, как осуществляется подключение видеорегистратора к Интернету. Чтобы подключаемые девайсы по удаленной схеме работали правильно, необходимо внимательно ознакомиться с инструкцией, которая идет в комплекте. Но даже если вы прочитаете книжку, у вас все равно могут возникнуть вопросы касательно подключения (автор видео — канал Видеонаблюдение и охранные системы).

Настройка видеорегистратора

Как подключить видеорегистратор к Интернету:

1. С использованием ADSL-модема. Этот способ позволит просматривать видео с двух камер в высоком качестве, либо около 4-8 камер в режиме CIF. Суть в том, что такие модемы характеризуются пониженной скоростью передачи информации из Сети. Учтите, что просмотр архива файлов, а также загрузка роликов будет очень медленной.
2. С помощью LAN-подключения. Вариант LAN-подключения считается наиболее актуальным и востребованным, поскольку он позволяет обеспечить скорость передачи данных до 100 мегабит в секунду. Разумеется, здесь многое зависит и от тарифного плана от интернет-провайдера. Но нужно учитывать, что для просмотра роликов через LAN также придется покупать роутер.
3. Как вариант, можно приобрести гаджет со встроенным Wi-Fi адаптером. В таком случае скорость передачи данных будет средней, то терпимой для воспроизведения видео.
4. Еще один вариант — использование каналов связи 3G, 4G, GPRS. Данный вариант считается менее актуальным, поскольку скорость передачи информации в этом случае будет минимальной. В крайнем случае можно попытаться подключить гаджет к 3G модему, для этого девайс нужно будет соединить с роутером через кабель (автор видео — канал vitallercctv).

Чтобы подключить гаджет к определенной сети, нужно зайти в меню настроек сети и заполнить поля:

• тип подключения — статический или Static;
• в качестве IP-адреса следует использовать адрес локальной сети;
• следующее поле — Маска — указывается маска подсети вашего провайдера;
• еще одно поле — шлюз по умолчанию — здесь указывается IP-адрес роутера;
• в других полях следует оставить настройки по умолчанию.

Настройка роутера

Если вы хотите получить доступ к системе видеонаблюдения, чтобы при необходимости просмотреть или удалить видео, то также нужно настроить и роутер. В нем может быть два режима — виртуальный сервер или DMZ. Последний вариант лучше не использовать, поскольку он менее безопасный, то есть ваша информация может быть доступна другим юзерам.

Для настройки виртуального сервера:

• зайдите в меню настроек и выберите Forwarding — Виртуальный сервер;
• нажмите на кнопку Добавить новый (Add new), заполните все открывшиеся поля;
• в поля Sirvece и Internal Port следует ввести порт самого регистратора;
• в поле Протокол выбирается параметр ТРС;
• в поле IP адреса нужно указать адрес самого гаджета;
• и последнее действие — в поле Статус следует выставить Enabled.

Настройка регистратора

Прежде чем подключить видеорегистратор к компьютеру, нужно определить, какие выходы есть на DVR. В качестве примера рассмотрим заднюю панель Motorola DCT6208. Из 4 портов, доступных на этом DVR для видео (DVI, Video/Audio Out, S-Video и Firewire), Firewire является единственным, который передаёт как видео, так и аудио. Поскольку нужно установить только одно соединение, это самый простой способ сделать это. Кроме того, многие компьютеры уже оснащены FireWire, поэтому покупать карту видеозахвата не придётся. Если такой вариант отсутствует, следует использовать DVI вместе с Audio Out.

Варианты подключения видеорегистратора

Если ваша модель DVR не поддерживает DVI, подключайте через Video/Audio. Последний вариант – S-Video. Здесь также придётся использовать Audio Out. Этот видеорегистратор не поддерживает новейший стандарт HDMI и подключение USB, передающий аудио и видео быстрее, чем любая другая альтернатива.

Настройка сети для подключения видеорегистратора

Шаг 1:

• Подключите сетевой порт DVR к порту RJ45 компьютера (сетевой кабель LAN).
• Включите DVR.

Шаг 2:

• В меню выберите Настройки сети. Как правило, здесь есть два варианта. Один называется «Получить IP-адрес автоматически», а другой – «Использовать следующий IP-адрес». Выберите второй.
• После выбора этой опции вы должны указать IP-адрес вашего DVR. Просто введите простой IP-адрес. Например, выберите «192.168.1.20» и маску подсети «255.255.255.000». Примените настройки.

Варианты подключения видеорегистратора к сети интернет

Практически все современные модели имеют выход RJ-45 для подключения устройств к локальной сети. Существует две возможности получения доступа к видеорегистратору через интернет:

1. Во-первых, использование выделенного, белого IP адреса. Услуга выделенных IP адресов у различных провайдеров стоит от 100 до 300 рублей в месяц. Физический это выглядит как кабель витая пара, который поставил провайдер, подключенный к соответствующему интерфейсу видеорегистратора. Самой программе устройство необходимо зайти в раздел Настройки и найти пункт меню Сеть. Как набрать IP-адрес взятый из договора заключенного с провайдером.





















2. Во-вторых, использование сервиса DDNS. Как правило, это специализированные сервера, созданные производителями оборудования для видеонаблюдения. Однако есть и универсальные сетевые ресурсы, совместимые с оборудованием наиболее популярных производителей: Dyndns.com, No-ip.com  и другие. В отличие от специализированных, за свои услуги они взимают определенную плату.

Для подключения видеорегистратор к интернету через функцию DDNS, вначале необходимо зарегистрироваться на соответствующем сайте и уже через него производить просмотр и редактирование видео.

На данный момент наиболее широко распространены 3 типа видеорегистраторов:

• DVR — аналоговые;
• NVR — сетевые, IP видеорегистраторы
• HDVR — гибридные.

Какие существуют способы подсоединения видеорегистратора к компьютеру?

Подключение видеорегистратора к компьютеру можно выполнить несколькими способами. Зачастую устройство подсоединяется к локальной сети Ethernet с помощью провода типа витая пара. В случае подключения прибора к сетевой карте, нужно использовать кабель, обжатый по схеме кросс. Чаще всего второй способ выбирается, если видеорегистратор имеет собственное ПО, предоставляющее возможность управления им с персонального компьютера.

Чтобы подсоединить регистратор к ноутбуку или ПК для удаленного просмотра информации, необходимо иметь выход в сеть. Прежде всего, у провайдера следует получить индивидуальный статический IP-адрес. Потом в самом регистраторе нужно осуществить проброс портов. Далее необходимо следовать такому алгоритму действий:

• Запустить браузер (рекомендуется Internet Explorer, поскольку многие производители выпускают плагины именно для него);
• Ввести статический IP-адрес;
• Разрешить загрузку программного обеспечения, которая будет автоматически предложена;
• Установить плагин на компьютер;
• Перезагрузить браузер и в окне авторизации ввести логин и пароль (такие же настройки следует выполнить и на видеорегистрирующем приборе).

Конечно, каждая модель устройства имеет свои особенности при подключении к компьютеру. Чтобы выяснить, как подключить видеорегистратор конкретной марки к ПК, нужно изучить его технические параметры.

Причины возникающих неполадок и способы их устранения

Подключив все оборудование, иногда случается, что компьютер не видит регистратор. Этому может быть несколько причин. В первую очередь нужно проверить правильность сохранения всех опций, а также доступность IP-адреса видеорегистратора. Чтобы это выполнить, следует применить команду ping, которая вызывается путем нажатия Запуска и win+R. Если устройство не отвечает, то проблема может быть в некорректном его подсоединении. Тогда нужно проверить кабель подключения, который, как было указано выше, должен быть обжат по схеме кросс. Известно, что если опции механизма уже сбиты, то их следует настроить заново.

Если в окне авторизации вводится пароль и логин, а в доступе отказано, то возможно несколько вариантов: неверно был установлен плагин для компьютера, видеорегистратор неправильно настроен. Работе системы также может препятствовать установленная антивирусная программа либо файл Firewall.

На видео – пример подключения видеорегистратора к компьютеру:

При установке плагина на компьютер возможны сбои в системе. Такие проблемы возникают в случае устаревшей версии браузера либо запрета в его настройках на установку данной утилиты.

Следует отметить, что некоторые модели регистрирующих приборов имеют собственные настройки, предусмотренные производителем. В любом случае рекомендуется использовать предназначенную для конкретного устройства инструкцию. Если после осуществления всех установочных и настроечных работ управление видеорегистратором через компьютер затруднено, то лучше обратиться к специалистам.

Видеорегистратор с выходом во «Всемирную паутину»

Благодаря современным технологиям, видеорегистратор через интернет позволяет следить за происходящим рядом с автомобилем, при этом не выходя из дома. Для начала предлагаем ознакомиться с видами устройств, а также критериями выбора таких девайсов.

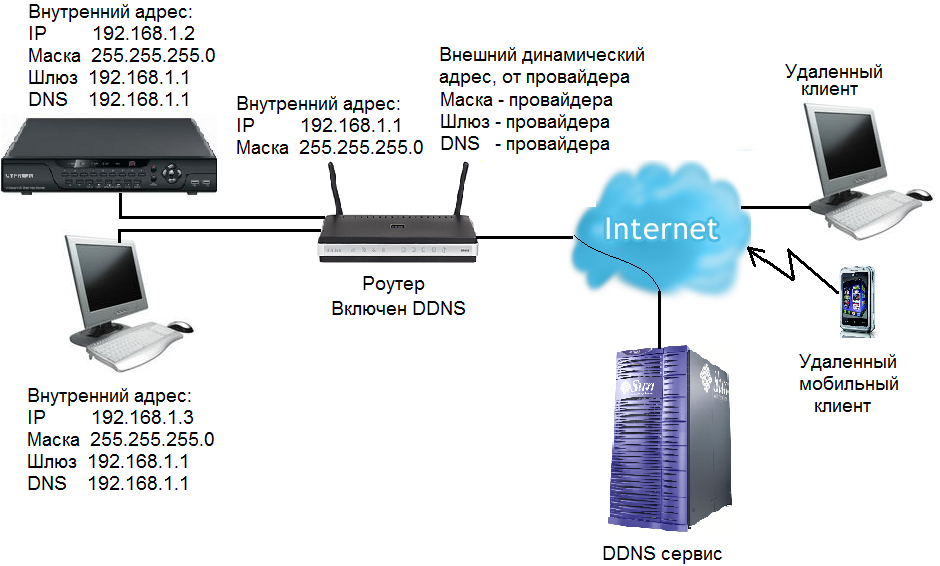

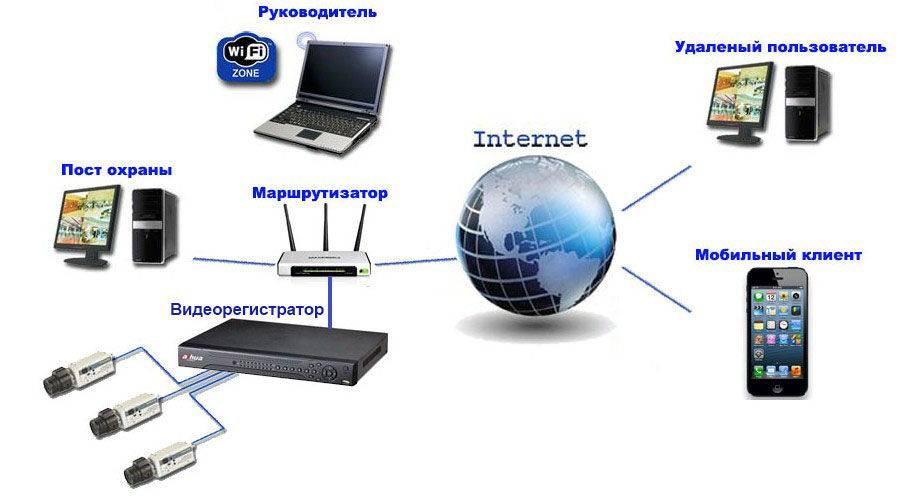

Схема подключения регистратора к роутеру и мобильному телефону

Разновидности устройств

На сегодняшний день потребителям предлагается множество видов регистраторов.

Причем между собой они отличаются не только по дизайну и цене, но и функциям:

1. Число каналов, то есть камер, которые можно соединить с устройством. Их может быть от 1 до 32.
2. Возможность совместимости с разным оборудованием. К примеру, девайс может поддерживать подключение к аналоговым, а также IP-камерам, различным автомобильным девайсам, к примеру, магнитоле и т.д.
3. Устройство может быть оснащено экраном либо без него.
4. Габаритами. Это могут быть стандартные размеры девайса либо мини-регистратор.
5. Качеством съемки, а также разрешением воспроизводимых файлов.
6. Кроме того, устройство может поддерживать разные форматы для сжатия записанных видео. Для этого могут использоваться кодеки MJPEG, MPEG4, H.264.
7. Возможность одновременного выполнения различных функций, к примеру, запись файлов с дальнейшей передачей их через Интернет, воспроизведение записанных видео на дисплее и т.д.
8. Разумеется, нельзя не упомянуть и разный объем памяти для девайсов и, соответственно, время беспрерывного функционирования, которое зависит от памяти.

Пример выставления настроек для подключения

Качество записи

Качество записи является основным техническим показателем устройства. Оно состоит из трех параметров:

• Способ компрессии (оптимальность алгоритмов кодека сжатия);
• Количество кадров, передаваемых в секунду (скорость записи);
• Параметры разрешения одного кадра.

В современных моделях используются три основных алгоритма сжатия:

MJPEG — Наиболее ранний и несовершенный алгоритм. Принцип действия основан на покадровой обработке информации. Видеофайлы, записанные в формате MJPEG, имеют большой объем. Занимая значительную часть объема памяти качество получаемого изображения значительно выше среднего.

MJPEG4 — модернизированный формат видео данных, применяется при интенсивном сжатии информационного потока. Принцип действия заключается в оптимизации ключевых кадров и передачи информации только об изменениях между двумя соседними кадрами. Объем занимаемой памяти для файлов в формате MJPEG4 до 10 раз меньше чем MJPEG.

Н.264 — алгоритм сжатия, который используется в большинстве видеорегистраторов. Главные его преимущества, это повышенная четкость получаемого изображения и улучшенная цветопередача кадра. Он занимает в 2 раза меньше дискового пространства, чем формат MJPEG4.
