Как подключить видеомагнитофон к телевизору

О принципе работы видеомагнитофонов

При записи левого и правого звукового канала от микрофона, линейного выхода, ТВ-тюнера, сигналы через коммутатор поступают на усилители под напряжением. Коэффициент полезного действия последних элементов регулируется механическим способом (вручную), либо посредством встроенных контроллеров автоматически.

Для ценителей записи формата Hi-Fi АРУЗ не приемлемо, лучшие результаты замечены при ручной установке качества записи, независимо от модели видеомагнитофона. При необходимости механическую настройку можно использовать даже на тех модификациях, где она не предусмотрена. Нужно понимать, что установка низких частот для АЧХ неактуальна, поскольку на импульс будет влиять автоматическая наводка. Ведущие производители видиков часто применяли в конструкции аппаратов схему удвоенного или одинарного регулятора громкости.

Среди прочих элементов видеомагнитофонов выделяют:

• переменные резисторы;
• керамические конденсаторы;
• поворотные головки;
• соединительные провода, скрепляемые методом спайки.

При воспроизведении сигналы с предусилителя подаются на двойной фильтр полос, агрегируемый с автоматически корректируемым резистором. Деталь обладает двумя пропускными секторами, частотой 1,4 и 1,8 МГц (левый и правый сегмент, соответственно). Импульсы с выходов транслируются через модуляторы, работающие в режиме экспандеров. Они отвечают за исходный динамический диапазон, частотную коррекцию и подачу сигналов на выходной коммутатор. В итоге, через аудио- и видеовыходы картинка со звуком поступает на телевизионный модулятор видеомагнитофона.

Непродолжительные потери частотных сигналов нивелируются при помощи компенсаторов выпадений. Действие этих элементов не исключает полностью возникновение потрескивания во время отображения контента длительностью несколько строк. Особенно это заметно при использовании часто используемой или смятой магнитной ленты. Сведения на конденсаторах памяти обновляются каждые 20 мс после обнуления вибрационным механизмом, управляемым импульсным переключением с блока управления.

Распространенные методы подключения техники

Подробная инструкция, как подключить видик к телевизору, есть в инструкции по эксплуатации к оборудованию. Но так как техника достаточно старая, у многих пользователей может быть потерян данный документ.

Подключение выполняется последовательно, как и в любой технике, но тут нет современных вариантов типа USB, HDMI. А представлены только следующие разъемы:

• Для коаксиального кабеля;
• RCA-разъем;
• Вход под SCART провод.

Разберем подробно каждый вариант подключения оборудования. И рассмотрим варианты, что делать с подключением видеомагнитофона к современному подключению.

Классическое подключение по RCA

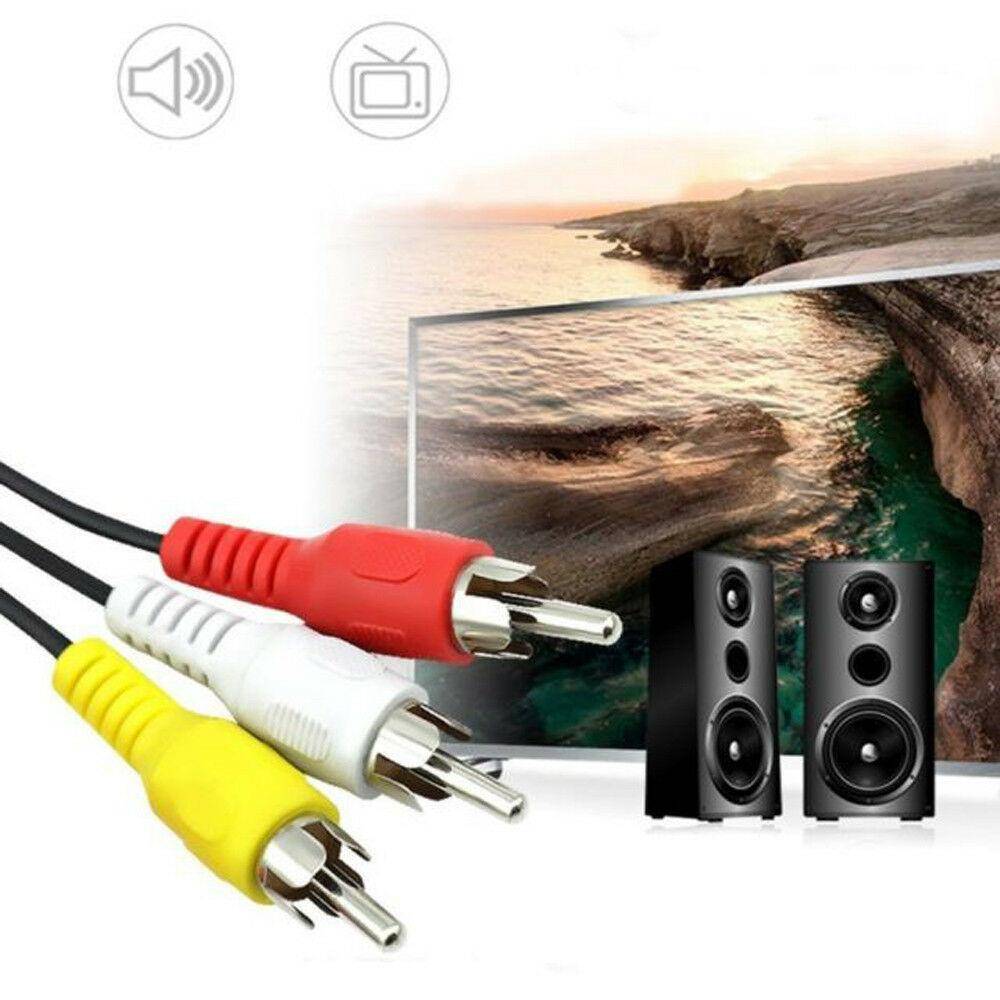

RCA кабель или тюльпаны – классический вариант подключения винтажной техники. В современно варианте оборудование такие разъемы также представлены, но применяются редко. В новых «плоских» ТВ входов под тюльпаны часто нет. Поэтому придется выбирать другой способ подключения или покупать переходник.

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Подключить видик к ТВ через тюльпаны (RCA) можно так:

1. Желтый разъем одним концом вставляется в порт Video OUT на самом видеомагнитофоне, другим – в Video 1 или 2 на ТВ панели. Обычно разъемы совпадают по цветам со штекерами для упрощения подключения.
2. Белый и красный разъемы нужно поставить в аудиовходы – это кабеля для аудиосигналов.
3. Включить магнитолу в сеть и через кнопку Плай. Включить ТВ.
4. Найти в меню ТВ источник трансляции – AV и переключить на него.
5. При правильном подключении отобразится меню видика.

В некоторых вариантах ТВ может быть не три входа, а целых 9. Так сделано для раскладки по цветовым каналам. В такой варианте нужно ориентироваться на цвета тюльпана и на обозначения на панели телевизора OUT-IN.

Подключение через SCART

Более современный способ соединения видеооборудования и телевизора. Это альтернатива RCA портам. Причем через SCART можно добиться передачи видео- и звука без потери качества. Но такого порта может не быть в новых ТВ, тогда потребуется переходник.

Сложностей с таким подключением нет: один конец провода вставляется в соответствующий по размеру разъем на винтажной технике, другой – на телевизоре. После оба прибора включаются. И находится в меню ТВ источник сигнала AV.

Применение коаксиального кабеля

Коаксиальный или антенный кабель подходит к большинству современных телевизоров. Для подключения видика через него достаточно следовать простой инструкции:

1. Поставить кабель в разъем видеотехники с обозначением RF/COAX Out.
2. Другой конец провода включить в ТВ в разъем RF/COAX In.
3. Включить технику. На видеомагнитофоне нажать клавишу Play.
4. Через пульт от телевизора запустите поиск каналов. Когда обнаружится частота видика, сохраните ее под определенным номером канала. Через него можно будет повторно включать магнитофон без нового подключения.
5. Смотрите выбранную видеокассету.

Единственная разница от прошлых методов – необходимо найти канал, на котором показывается видео от магнитофона, подключенного по антенному проводу. При этом остальные телепередачи, если они транслируются по цифровому сигналу через HDMI провод, не собьются. Но придется переключить с HDMI на TV или другой источник сигнала, где поймается видеомагнитофон.

Как не сбивать антенну при подключении видеомагнитофона

Трансляция цифрового телевидения возможна и по коаксиальному кабелю в квартире или частном доме. Они идет от спутниковой тарелки или общего провода в подъезде многоэтажки. И чтобы не пришлось вытаскивать антенну и вставлять кабель от видеомагнитофона, можно проделать следующее:

1. Купить или поставить приставку, которая будет выполнять роль переходника.
2. Приобрести два комплекта RCA кабелей и один коаксиальный.
3. Присоединить коаксиальным кабелем порты Cable Out на приставке к RF In на видеотехнике.
4. Один тюльпан подключить к портам на приставке Audio Out и Video Out и к входам на видике Video In, Audio In.
5. Второй комплект тюльпанов включить в видеомагнитофон и телевизор (Video In или 1).
6. Включить технику и проверить ее работоспособность.

Такое параллельное подключение позволит быстро переключать между видиком и антенным сигналом, но значительно снизит качество трансляции. Современное решение – подключать цифровое телевидение и дополнительно оборудование отдельно, используя разные провода.

Сложности, ошибки, неисправности

Порой подключение происходит с определёнными трудностями. С узкопрофильными проблемами поможет специалист сервисного центра, а вот простые можно решить и самостоятельно.

Отсутствие нужных разъёмов

Наиболее часто эта проблема случается при соединении устройств SCART-кабелем, но может возникнуть и в иных ситуациях. Если на телевизоре есть подходящее гнездо, но его нет на видеомагнитофоне, то нужно купить переходник.

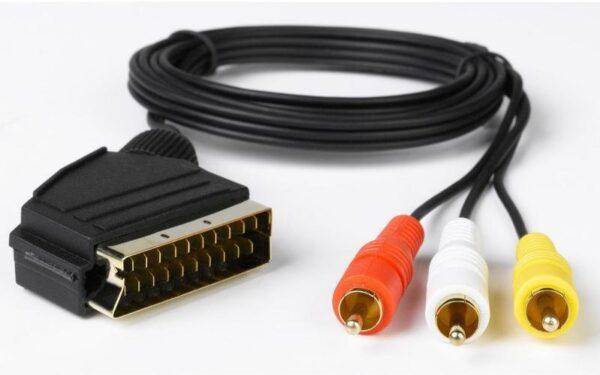

Существуют не только SCART-SCART шнуры, но также и SCART-RCA (с «тюльпаном», предназначенным для видеомагнитофона):

Последний тип кабеля подходит для тех видеомагнитофонов, в которых для обмена видеосигналами используется исключительно разъём S-Video.

Телевизор не может «увидеть» сигнал видеомагнитофона

Причиной неисправности может быть:

• неправильная настройка телевизора на приём сигнала;
• повреждённые провода;
• неисправные гнёзда/штекеры.

Данные неисправности решаются предельно просто: заменой кабеля, штекера или разъёма. В иных случаях следует обратиться в сервисный центр.

Накладывается звук с телеканалов

Описание проблемы: изображение с видеомагнитофона идеально по качеству, но звук накладывается и передаётся с других телеканалов.

Решение: проблема в антенне. Достаточно изменить её положение и всё приходит в норму. Дело в том, что видеомагнитофон передаёт сигнал на низких частотах, а работающая антенна этому мешает.

Методы подключения видеомагнитофона к телевизору

Подробные инструкции по подключению видеомагнитофона к телевизору можно найти в руководстве к устройству. Но поскольку оборудование достаточно старое, многие пользователи могут потерять этот документ.

Подключение осуществляется последовательно, как и в любой технике, но здесь нет современных опций, таких как USB, HDMI. И представлены только следующие разъемы:

• Для коаксиального кабеля;
• RCA-разъем;
• Кабельный вход SCART.

Рассмотрим подробно каждый из вариантов подключения оборудования. И давайте рассмотрим варианты подключения видеомагнитофона к современному соединению.

Через коаксиальный (антенный) кабель

Чтобы подключить магнитофон к телевизору с помощью антенного кабеля, выполните несколько простых шагов.

1. Штекер подключается к входу видеомагнитофона с пометкой «RF/COAX Out».
2. Второй штекер должен быть подключен к ТВ-панели через вход с пометкой «RF/COAX In».
3. Включите видеоплеер, вставьте кассету и нажмите кнопку «Воспроизвести» или «Воспроизвести». Используйте поиск, чтобы найти нужный номер канала, который будет отображать видео со звуковыми волнами с кассеты и получать удовольствие от просмотра видео.

Подключаем старый видеомагнитофон к современному телевизору через Кабель RCA

Многие пользователи называют разъем RCA «Tulip». Кабель имеет три вилки разных цветов: красный, желтый и белый. Некоторые современные модели телевизоров оснащены таким интерфейсом.

Как правильно подключить видеомагнитофон и телевизор? Следуйте пошаговым инструкциям:

1. Возьмите соединительный кабель видеомагнитофона с желтым штекером и подключите его к разъему Video Out на видеомагнитофоне. Подключите другой конец кабеля к телевизору, в частности, к входу Video 1 или Video IN.

1. Чтобы пользователей не смущала электрическая схема, многие производители аппаратного обеспечения производят цветные корпуса интерфейсов. Поэтому вставьте желтую вилку в желтую розетку.
2. Соедините белые и красные штекеры таким же образом, соединяя их с разъемами соответствующего цвета. Эти штекеры отвечают за передачу звука.
3. Подключите видеомагнитофон к розетке. Затем нажмите кнопку «Старт» или «Старт». Название может отличаться в зависимости от модели устройства.
4. Возьмите пульт и включите телевизор. Активируйте соответствующий режим. Это может быть Видео 1, Вход 1 или AV.

Если все сделано правильно, изображение с видеомагнитофона будет перенесено на экран телевизора.

Подсоединение SCART разъёма

Для более качественной передачи сигнала необходимо использовать разъем SCART. Если ваше видеооборудование не имеет такого порта, вам понадобится адаптер SCART RCA.

В этом варианте кабель подключается к телевизору, а разъем камеры оснащен SCART-адаптером.

Для передачи сигнала используйте S-видео разъем на автомобильной стереосистеме. Используются две тюльпановые пробки.

Подсоединение видеомагнитолы при наличии кабельного телевидения.

Многие люди путаются в том, как подключить видеомагнитофон к телевизору, если транслируется кабельное телевидение. Для подключения стереомагнитофона в присутствии декодера, подключенного к телевизору, алгоритм такой же, как и при подключении с помощью RCA кабеля, только сначала необходимо подключиться к оборудованию для осуществления передачи кабельного телевидения. Для этого выполните следующие действия.

1. В первую очередь коаксиальный кабель должен быть подключен к выходу приемника для выхода кабеля и к RF IN гнезду видеомагнитофона. Следует отметить, что такое соединение исключает возможность трансляции каналов с HD-сигналом.
2. Затем используйте кабель типа RCA. Для этого подсоедините желтый штекер к гнезду Video Out на приемнике, в видеомагнитофоне это будет гнездо Video IN.

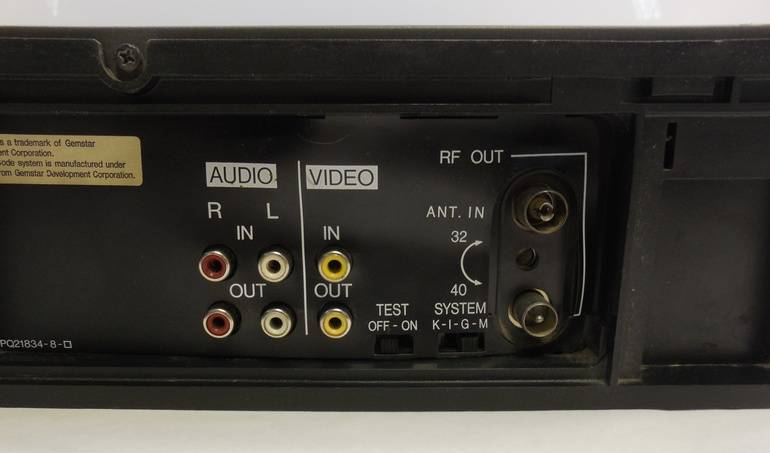

   разъёмы видеомагнитофона

3. Два других кабеля с красными и белыми штекерами для аудиовыхода и аудио входа соответственно.
4. Следующий шаг — подключение аудио-видеокабеля. Сначала желтый штекер к Video из видеомагнитофона и TV Video1/Video IN выход, а затем кабели с красным и белым концами к Audio out и Video1/Audio IN гнезда соответственно.
5. После завершения манипуляции с проводами все устройства должны быть подключены. Каждый из них начинается отдельно.
6. Установите телевизор на Вход 1 или Видео 1, а магнитофон — на Кабель.
7. Вы можете переключать каналы с помощью пульта дистанционного управления вашей кабельной коробки или с помощью универсального пульта дистанционного управления.

Перед подключением оборудования необходимо проанализировать все типы разъемов на оборудовании, чтобы определить наилучший вариант подключения. Если может быть несколько способов, то за основу можно взять тот, который будет передавать видеосигнал лучшего качества.

Возможные проблемы и их решение

При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.

Каналы вообще не ловятся

Причин может быть множество:

• обрыв коаксиального кабеля;
• плохой контакт в разъёме RF IN или в месте соединения кабеля с антенной;
• использование антенны несоответствующей конструкции;
• выход из строя антенного усилителя;
• отсутствие питания на входе усилителя (может быть не включено в меню на странице «Поиск»);
• неверная направленность приёмного устройства на телевизионную вышку;
• неисправность самой приставки.

Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.

Ловится только часть каналов

Причины следующие:

• ретранслятор, на который направлено приёмное устройство, не выдаёт полный пакет каналов;
• слабый уровень сигнала из-за ненаправленности антенны.

Следует перенаправить приёмное устройство.

Слабый сигнал

На уровень (мощность) сигнала могут влиять различные факторы:

• большая удалённость от телевизионной вышки;
• нахождение приёмного устройства в низине или в тени высоких сооружений;
• дождь или снег.

Чтобы это исправить, необходимо:

• приобрести более мощный усилитель;
• поднять антенну повыше;
• попытаться поймать отражённый сигнал.

В последнем случае — переждать.

Нет сигнала

Такая проблема может возникнуть из-за неблагоприятных погодных условий:

• сильный ветер может развернуть или опрокинуть антенну, оборвать коаксиальный кабель;
• во время грозы может повредиться антенный усилитель.

В таком случае пользователь:

• находит неисправность;
• производит ремонт;
• покупает новое устройство.

В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.

Изображение тормозит или зависает

Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.

Каналы были, но пропали

Это может произойти только по двум причинам:

1. Неисправность передающего ретранслятора. В этом случае придётся подождать, заполнив информационный голод чтением книги.
2. Поломка самого устройства DVB-T2. В данной ситуации вариантов больше: поменять, если ресивер куплен недавно; отдать в гарантийный или обычный ремонт; купить новую приставку.

В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.

Доступные варианты

Первым делом необходимо внимательно осмотреть оборудование на наличие доступных интерфейсов. Здесь многое решает возраст техники. Хорошо, если она примерно одного года, тогда подключить DVD к телевизору будет заметно легче. Разберём наиболее эффективные и чаще всего встречающиеся способы.

Этот вариант предпочтителен в случае с новой техникой и плазменными моделями в частности. Подключение ДВД-плеера посредством HDMI-интерфейса обеспечивает передачу картинки и аудио в максимально возможном качестве.

Здесь, главное, не поскупиться и взять нормальный, равно как и дорогой кабель: в хорошей обёртке и с надёжным штекером. С брендовыми изделиями, которые отвечают стандарту 2.0 и промаркированы фразой «High speed with Ethernet» проблем никогда не бывает.

Этот интерфейс подключения называют ещё «тюльпанами». RCA довольно частый гость на DVD-плеерах и телевизорах. Картинка и звук на выходе немногим уступают HDMI-порту, но для техники с диагональю менее 40 дюймов это не критично.

SCART

Посредством SCART-интерфейса подключают, как правило, старый ДВД к новому телевизору. В этом случае понадобится специальный переходник на RCA-порт или HDMI-выход. По качеству передачи данных SCART можно сравнить с разрешением в 360 или 480р.

S-Video (компонентный интерфейс)

Подключение ДВД к телевизору с помощью компонентного интерфейса чревато дополнительной головной болью. Дело в том, что выход S-Video отвечает только лишь за картинку, а для организации аудио потребуется дополнительный кабель на 3,5 или 6,35 мм. Наличие последних также нужно уточнить в спецификации к ТВ.

Многие бренды уже давно отказались от этого интерфейса. К примеру, при подключении плеера к телевизорам «Самсунг» последних поколений потребуется переходник формата S-Video ->RF.В этом случае подсоединять его нужно к антенному входу, что не всегда удобно.

Как подключить видеомагнитофон к ПК

Видеопроигрыватель подключается к компьютеру, чтобы оцифровать запись со старых VHS кассет. Это позволит избежать ситуации, при которой пленка придет в негодность, или не найдется устройства, чтобы ее просмотреть. Не секрет, что гибкие диски хранятся в разы дольше, чем пленочные кассеты, поэтому стоит обезопасить себя и оцифровать старые семейные архивы или фильмы.

Соединение через видеокарту

Есть несколько способов подключить старый видеопроигрыватель к компьютеру. Один из них – через видеокарту ПК. Для этого системный блок необходимо осмотреть на предмет имеющихся разъемов. Самый простой способ – это подключение тюльпанами (RCA) при условии их наличия.

Однако данный разъем – редкий гость в компьютерах, а вместо него сзади корпуса можно найти вход S-Video. Он передает только видеосигнал, а вот звук можно транслировать через 3,5. В таком случае необходимо использовать кабель mini-jack – 2RCA, одинарный штекер вставляется в аудиоразъем компьютера, а белый и красный штекеры с другой стороны шнура в аналогично окрашенные выходы audio out на видеопроигрывателе.

Кабель mini-jack – 2RCA

Соединение через телевизионный тюнер

Еще один способ синхронизации – через ТВ-тюнер. Приставки используются для просмотра телевизионных каналов на компьютере, но помимо прочего у них предусмотрены выходы для подключения видеопроигрывателя. Сам тюнер может подключаться через USB разъем, или бывает выполнен в формате отдельной платы.

Соединение через карту видеозахвата

Подобные карты были созданы специально для получения аналогового сигнала для его последующей оцифровки. Таковыми могут являться не только видеопроигрыватели, но и видеокамеры. Карта видеозахвата может подключаться через USB или в свободный порт материнской платы. Независимо от способа подключения потребуется скачать и установить актуальный драйвер, после чего можно переносить видео с кассеты на жесткий диск.

Устройство для видеозахвата

Помимо видеомагнитофона, к телевизору можно подключить и другие устройства для просмотра видео, например, современный dvd-плеер. Кроме того, вы можете смотреть видео на большом экране прямо со своего ноутбука, нужно только знать, как правильно подключить его к телевизору. Бывает, что по каким-то причинам ТВ не видит ноутбук, подключенный по HDMI. В этом случае нужна тщательная проверка всех компонентов.

Возможные трудности и ошибки при подключении

Иногда бывает так, что вы следуете всем пунктам инструкции, выполняете всё верно, но результат всё равно разочаровывает. Не стоит отчаиваться, ведь некоторые неполадки вполне реально устранить самостоятельно. Главное, знать, почему так происходит.

Отсутствие сигнала

Если телевизор упорно не видит сигнал видеомагнитофона, причины неисправности могут следующими:

• поломка штекеров или разъёмов;
• повреждение проводов;
• неподходящая настройка телевизора.

В первых двух случаях достаточно просто заменить неисправные элементы на новые, и всё придёт в норму.

Если ничего не помогает, то остаётся только обратиться к специалистам. Нужно найти тех, которые идеально знают устройство каждого прибора и помогут решить проблему в самый короткий срок.

Наложение звука с телеканалов

Может быть и так, что изображение передаётся идеально, но звук перекрывает озвучка других телеканалов. Скорее всего, эту неприятность легко устранить, изменив положение антенны.

В большинстве случаев такая проблема характерна для более ранних моделей. Антенна мешает передаче сигнала от видеомагнитофона, которое происходит на очень низких частотах.

Частые проблемы и способы их решения

При подсоединении могут возникнуть проблемы, например, плазма не оборудована соответствующими разъёмами. В таком случае подключение следует выполнять через переходники. Только предварительно надо изучить, какие порты есть в наличии.

Телеустройство не видит сигнал

Такое возникает по следующим причинам:

• ТВ-панель не настроена или неправильно настроена на приём сигнала от видеомагнитофона;
• кабели или порты деформированы;
• штекеры неплотно входят в разъёмы.

Убедитесь в целостности проводов и плотности вхождения «тюльпанов» в разъёмы. Исключив эти проблемы и так и не получив отображение видео, проверьте настройки телеприёмника. Если всё равно видео не начинается, то замените кабели новыми и убедитесь в исправности портов.

Наложение звука с каналов

Если проблем с отображением видеоконтента нет, а звук воспроизводится не только с транслируемого источника, но и параллельно с телеканала, то решение проблемы надо искать в антенне, а именно в её положении. С магнитофона данные транслируются на низких частотах, поэтому работающая антенна может мешать. Измените её положение, и ситуация изменится.

Как видно, сложностей при подсоединении и транслировании данных со старого магнитофона как на старый телевизор, так и на новый не должно возникнуть. Необходимо только руководствоваться цветовыми индикаторами при подсоединении при помощи RCA-портов или при использовании переходников.

Относительно недавно «видик» был единственной возможностью для широкой общественности самостоятельно выбрать, какую видеозапись посмотреть: свадебную хронику, художественный фильм или мультик. Их можно было не только проиграть полностью, но и насладиться любимыми моментами, используя перемотку.

Видеокассеты, носители информации, которые можно проигрывать на магнитофонах, имеют ограниченный ресурс – в среднем до 500 просмотров, после чего качество начнет заметно ухудшаться. Да и само устройство не вечно. Поэтому для сохранности ценных видеоматериалов лучше всего перенести ролик с кассеты на компьютер. Остается только подключить видеомагнитофон к компьютеру.

Как подключить видеомагнитофон к компьютеру

Способы подключения

Перед тем, как перейти к пошаговой инструкции, полезно узнать о способах подключения видеомагнитофона к компьютеру. Есть несколько методов захвата видео:

• через видеокарту. Простой способ прямого подключения. Исследуйте заднюю панель системника вашего компьютера и найдите разъемы от видеокарты. Узнать ее легко: к ней должен идти кабель от монитора. Если на ней есть три цветных разъема (белый, желтый и красный), мы имеем дело с картой RCA. Значит, есть возможность подключить видеомагнитофон напрямую к компьютеру. Для соединения используется самый обычный кабель, он точно у вас есть;
• видеокарта с только S-Video. Бывает, что вместо входа желтого цвета в видеокарте есть разъем S-Video. Для него нужен переходник. Есть случаи, когда видеокарта оснащена только гнездом S-Video. Тогда надо подключить видеосигнал от магнитофона через это гнездо, а аудио – через звуковую карту. Бывают видеокарты, в которых предусмотрены только S-выходы. Подключить к ним видеомагнитофон не получится и вам придется воспользоваться другими способами; Переходник для видеокарты
• ТВ-тюнер. Это устройство позволяет смотреть телеканалы через компьютер и записывать их. Точно также можно записать и сигнал от видеомагнитофона. Устройства бывают с USB интерфейсом или в виде отдельной платы; Плата для компьютера с Тв-тюнером
• через карту видеозахвата. Простой и удобный способ. Карта видеозахвата приобретается отдельно. Она вставляется в свободный слот материнской платы. Для этого надо знать, как она выглядит и уметь снять крышку с системника. Если вы не уверены в ваших инженерных навыках, пусть это сделает мастер; Карта для видеозахвата
• USB устройство видеозахвата. Способ настолько простой, что к нему даже не нужна инструкция. Приобретается само устройство, подсоединяется к компьютеру через USB, на ПК или ноутбук устанавливается драйвер. И тотчас можете приступить к оцифровке; USB устройство видеозахвата
• через внешние устройства. Продаются специальные внешние устройства, которые подключаются к компьютеру через порт FireWare. Стоит учесть, что эти порты часто отличаются в ПК и ноутбуках количеством контактов. Это специальное оборудование, к нему даже не нужны драйверы. Специальное оборудование

Определяемся с доступными разъемами

Чтобы понять, как подключить DVD к телевизору, необходимо изучить оба устройства на предмет доступных разъемов. Здесь многое зависит от возраста техники, поэтому разъемы могут существенно отличаться. Рассмотрим наиболее популярные варианты:

1. HDMI. Идеальное решение, особенно, если у вас плазма. Обеспечивает передачу изображения и звука в максимально высоком качестве. Выбирая подобный метод, обязательно подыщите качественный соединительный кабель. В приоритете модели кабеля 2.0 и выше, обладающие маркировкой «High speed with Ethernet» и желательно брендовые изделия.

   Так выглядит кабель HDMI

2. RCA. Уже на протяжении многих лет является наиболее востребованным разъемом для подсоединения мультимедийной техники. Для многих RCA – это тюльпаны, а разъем состоит из трех гнезд – красный и белый для звука, а желтый для передачи видео.

   Так выглядит RCA кабель

3. SCART. Редкий гость на современных DVD проигрывателях. По качеству передачи картинки и звука уступает только первому варианту. Чтобы провести подключение, потребуется приобрести специальный переходной шнур SCART-RCA.

   Переходной шнур SCART-RCA

4. S-video. Как подключить DVD плеер к своему телевизору через S-video стоит рассматривать только, если предыдущие варианты по каким-либо причинам недоступны. Через этот разъем передается только картинка, для звука потребуется дополнительно использовать переходной шнур с тюльпанами или задействовать разъемом 3.5 мм. Так, если на проигрывателе присутствует подобный разъем, а на ТВ стандартный антенный вход, можно применить переходник S-video-RF.

   S-video — RCA переходник

Следует отметить, что сейчас доступны всевозможные переходные кабели, поэтому безвыходных ситуаций не бывает. Остается только выбрать наиболее удобный способ для себя.

Основные способы подключения

Инструкцией предусмотрено подсоединение видеоустройств к новому телевизору, настраивание работы техники занимает от силы один-два часа. Нужно посредством специального кабеля соединить необходимые разъемы, но тут могут возникнуть некоторые проблемы, ведь не всякий человек сразу же разберется в названиях и назначениях проводов и разъемов.

Есть несколько основных способов подсоединения кассетного видеомагнитофона к любому телевизору. Основными можно считать:

• соединение через кабель коаксиального типа;
• соединение через RCA-шнур (через «тюльпан»);
• соединение через SCART переходник;
• соединение параллельно кабельному телевидению.

Не исключена возможность того, что необходимые вам разъемы в вашей технике отсутствуют, в основном это касается новых телевизоров. Проблема легко решается приобретением специального переходника.

Разберем пошагово все из перечисленных методов подключения аппаратуры.

Через коаксиальный (антенный) кабель

Для подсоединения магнитолы к ТВ посредством антенного провода нужно сделать несколько простых действий.

1. Штекер подсоединяется ко входу видеомагнитофона с обозначением «RF/COAX Out».
2. Второй штекер нужно подключить к телевизионной панели через вход с обозначением «RF/COAX In».
3. Включаем видеопроигрыватель, вставляем кассету и жмем на кнопку «Play» или «Воспроизвести». Через поиск находим необходимый нам номер канала, на котором отобразится картинка со звуковыми волнами от кассеты, и наслаждаемся просмотром видео.

Через RCA-кабель («тюльпан»)

Этот способ подключения тоже довольно прост, так как кабель с небольшой подсказкой – у него есть три разъема красного, белого и желтого цветов. Разберем соединение по шагам.

1. Желтый разъем вставляется в гнездо видеомагнитолы с обозначением «Video Out», другая сторона разъема подсоединяется к телевизионной панели через вход с обозначением «Video1» или же «Video IN». Для облегчения подключения входы имеют один цвет, потому желтый разъем соединяется с желтым входом. По этой же схеме подсоединяем и остальные штекера в соответствующие их цветам входы на панелях аппаратуры.
2. На видеоаппаратуре нажимаем кнопку с обозначением «Пуск», «Воспроизведение» либо «Старт», название кнопки зависит от модели техники и может отличаться.
3. Посредством пульта выбираем кнопку «Video1», «Input1» либо «AV», что тоже зависимо от модели и производителя вашего видеопроигрывателя.

Через интерфейс SCART

Данное подключение будет оптимальным, так как позволяет вывести на экран очень качественную картинку. При отсутствии этого разъема необходимо воспользоваться специальным переходником, штекер которого вставляют в USB- либо в RCA-вход (это зависит от модели вашего телевизора).

При использовании переходника с RCA-входом применяют провод из двух «тюльпанов», делается с целью того, чтобы разъем видеомагнитофона с обозначением «RF/ANT In» можно было использовать для подключения антенного кабеля.

Подключение параллельно кабельному телевидению

Очередная интересная методика совмещения техники. Она возможна при приеме телеканалов через коаксиальный кабель, включенный через ресивер во вход для кабельного ТВ или же посредством специального приемника сигналов кабельного ТВ, иначе называемого тюнером.

Разберем пошагово действия по подключению.

1. Соединяем коаксиальным кабелем вход с обозначением «Cable Out» на телеприемнике/тюнере и вход с обозначением «RF In» на видеомагнитофоне.
2. Одним комплектом «тюльпанов» подсоединяем входы с обозначениями «Audio Out» и «Video Out» на ресивере ко входам с обозначениями «Video In» и «Audio In» на видеомагнитоле.
3. Другим RCA-кабелем подсоединяем видеоаппаратуру к панели телевизора (можно заменить RCA-кабель на переходник SCART).
4. Включаем аппаратуру. На ТВ выбираем вход с обозначением «AV», «Video 1» или «Input», на видеомагнитофоне – с обозначением «Cable».

Способы подсоединения

Подключить видеомагнитофон к современному телевизору LG, Philips, Sony Bravia, Samsung Smart TV или других фирм можно несколькими способами в зависимости от имеющихся разъемов — это может быть антенный вход, а также RCA и SCARD. Кроме того, можно подсоединить магнитофон для параллельной работы с кабельным телевидением.

Подсоединение посредством коаксиального провода

Подключение видеомагнитофона к телевизионной панели коаксиальным кабелем выполняется по следующей схеме:

• выключить технику;
• отсоединить антенный кабель от телевизионной панели;
• подключить коаксиальный кабель к антенному входу на телевизоре и к выходу RF OUT на магнитофоне;
• подсоединить антенный кабель к разъему RF IN на магнитофоне, чтобы иметь возможность смотреть телевизионные каналы;
• включить технику.
• настроить магнитофон на один из каналов (обычно – 3 или 4), на котором будет вестись трансляция;
• выбрать аналогичный канал на телевизоре.

Если все сделано правильно, можно приступать к просмотру видео.

Подсоединение посредством RCA разъема

Чтобы подсоединить магнитофон через тюльпан (он же – разъем RCA), нужно выполнить следующие действия:

• выключить технику;
• подключить желтый штекер кабеля в разъем аналогичного цвета с надписью Video In на телевизоре и Video Out на видеомагнитофоне;
• белый и красный штекеры подсоединить согласно цвету в разъемы с надписью Audio In на телевизионной панели и Audio Out на магнитофоне;
• включить технику, выставить на телевизоре вход AV, Video 1 или Input 1, в зависимости от производителя устройства.

На этом подключение завершено.

Подсоединение посредством SCART-разъема

Подключение через SCARD – это третий способ соединить технику, качество изображения при котором будет выше, чем в двух предыдущих случаях. Порядок действий выглядит следующим образом. Как и в предыдущих вариантах, сначала техника выключается и в таком состоянии соединяется посредством подключения кабеля SCARD в аналогичные разъемы на магнитофоне и телевизионной панели.

Все, остается только включить технику и выбрать на телевизоре вход SCARD.

Подключение параллельно с кабельным ТВ

Существует еще один способ соединения устройств. Он актуален, когда телевизионные каналы принимаются через антенну, подключенную посредством ресивера в разъем для кабельного телевидения, либо через специальный приемник кабельного сигнала, который предоставляется оператором. В этом случае можно подсоединить магнитофон к приставке, а затем – к телевизору, для чего потребуется два комплекта тюльпанов и коаксиальный кабель.

Порядок действий выглядит так:

• соединить коаксиальным кабелем выход Cable Out на приемнике/тюнере и RF In на видеомагнитофоне;
• первый комплект тюльпанов подсоединить к разъемам Audio Out и Video Out на приставке и ко входам Video In и Audio In на магнитофоне;
• вторым RCA проводом подключить видеомагнитофон к телевизионной панели (вместо тюльпана можно использовать провод SCARD);
• включить технику, на телевизоре выбрать вход AV, Video 1 или Input, на видеомагнитофоне – Cable.
