Делаем телевизор из монитора своими руками

5 способ — покупка специальной платы

Иногда для подключения покупают электронную плату. Для этой цели можно использовать Universal LCD Driver Board. Её необходимо встроить в монитор. Чтобы это сделать, владелец должен обладать специальными навыками. В противном случае для выполнения работы потребуется приглашать специалиста.

Преимущества и недостатки

В этом случае подключение происходит более сложно по сравнению с другими вариантами. При этом владелец получает такие возможности:

ПреимуществаНедостатки
Встроенные платы могут быть использованы как для аналогового, так и для цифрового телевещания.Для того, чтобы провести подключение, необходимо наличие профессиональных навыков.
При этом возможен полноценный вывод звука без использования дополнительных звуковых колонок.При размещении платы в жидкокристаллическом мониторе для неё трудно найти место.
При наличии платы доступно управление телевизионным приёмником при помощи дистанционного пункта.
Плата является компактной. Такой способ подключения не требует больших деталей и дополнительных проводов.

Это нужно для установки платы

Как подключить

Для того, чтобы встроить плату, нужно выполнить следующие действия:

  1. Перед тем, как приступить к работе, нужно заранее приготовить необходимые материалы и инструменты. Для работы потребуется приобретённая плата, которую необходимо подключить, паяльник, отвёртка, провода и шлейфы.
  2. Потребуется снять крышку с монитора. Для этого откручивают винтики и аккуратно складывают.
  3. Нужно разыскать имеющуюся плату расширения и аккуратно отсоединить её от шлейфа. Это нужно делать очень аккуратно. Если будут нанесены повреждения, то монитор может стать неисправным и непригодным для работы с компьютером или в качестве телевизора.
  4. При осмотре необходимо прочесть внутреннюю маркировку для матрицы экрана. Это нужно для того, чтобы при поиске прошивки найти подходящую версию.
  5. Вместо стандартной платы установить ту, которая была приготовлена. При проведении пайки необходимо обеспечить соответствие проводов используемой распиновке.
  6. После того, как плата была подсоединена нужно установить правильное напряжение с помощью джампера. В большинстве случаев требуется установить 12 В.

Такие платы обычно снабжаются инфракрасными узлами. Нужно проверить наличие датчика и разобраться с тем, как его устанавливают. Некоторые ставят на плате, другие — снаружи. ИК-устройство позволяет выполнять управление с помощью пульта ДУ. Перед установкой крышки монитора на место надо убедиться в том, что ИК-датчик включён.

После того, как установка электронной платы будет завершена, потребуется проверить работоспособность системы. После включения необходимо найти доступные каналы. Для этого удобнее всего перейти настройки и воспользоваться опцией автопоиска. Все обнаруженные каналы можно просмотреть и убедиться в качестве воспроизведения.

Если необходимо, некоторые каналы можно установить вручную. Для этого нужно будет указать их частоту. Эти значения для разных каналов можно уточнить на сайте местной компании, которая обеспечивает телевещание.

Имеющиеся варианты

Разумеется, как я и сказал, без дополнительных устройств вы не сможете заставить дисплей показывать хоть что-то. Поэтому, я сразу расскажу вам какие из них могут помочь вам с этой проблемой.

Название устройстваОписаниеРазъемы выхода сигнала
ТВ-приставка с TV-ТюнеромПриспособление для передачи телевизионного сигнала на дисплей. В нынешнее время используется для того, чтобы старые телевизоры поддержки цифрового телевидения (DVB-T2, DVB-C) могли ловить сигнал с антенны.HDMI, RCA (тюльпаны), AV
Телевизионная приставка Smart TVДевайс, который представляет собой мини-компьютер, но с установленной операционной системой. Тем самым позволяет пользоваться старым монитором как медиаплеером с выходом в интернет.HDMI, реже RCA (тюльпаны), AV
Подключение компьютера или ноутбукаС помощью любого ПК можно обеспечить себя самым различным медиаконтентом. При помощи интернета имеется возможность так же просматривать онлайн-каналы, которые вещаются на телевидении.HDMI, DisplayPort, VGA, DVI-D, DVI-I
Подключение смартфона или планшетаГаджеты с Micro-USB или USB Type-C имеют возможность с покупкой переходника подключаться, и передавать изображение на дисплей. Как и в прошлом случае вы можете посмотреть кино в различных онлайн-кинотеатрах.Micro-USB, USB Type-C

Как вы могли заметить, в большинстве случаев требуется HDMI разъем. В случае, когда в вашем мониторе он есть – проблем нет никаких. Подключайте и пользуйтесь.

Но старые мониторы чаще всего обладают лишь одним единственным аналоговым VGA портом или DVI-I. В этом случае вам на помощь придут переходники-конвертеры, преобразующие аналоговый сигнал в цифровой. Имейте это ввиду.

А теперь предлагаю рассмотреть каждый способ более детально.

Можно ли переделать монитор в телевизор

Необходимость использования монитора в качестве телевизора может возникать достаточно часто. Не всегда имеются свободные средства для покупки небольшого телевизора, например, для дачи, кухни или гаража, а мониторы зачастую остаются без надобности после покупки новых. В таком случае этот вариант будет хорошим решением.

Существует несколько вариантов переделки устройства:

  • приобретение специальной платы и ее замена в самом мониторе;
  • покупка TV-тюнера для внешнего подключения с разъемом, необходимым для данного монитора;
  • покупка стандартного TV-тюнера и преобразователя для подключения устройства.

Наиболее простым вариантом является покупка TV-тюнера. Он представляет собой малогабаритное устройство для приема телевизионного сигнала. TV-тюнеры существуют давно, но сейчас стали особо популярны из-за начала цифрового телевещания.

Они бывают двух видов: компьютерные (или внутренние) и внешние. Первая категория уже давно потеряла свою актуальность из-за ограниченного набора функций. Вторая же удобна тем, что можно осуществить подключение без самого компьютера.

Подобное устройство помогает не только начать прием цифрового телевидения, обладающего более высоким качеством, но и осуществить подключение напрямую к монитору вместо телевизора.

TV-тюнер требует подключения антенны, как и обычный телевизор.

Монитор в качестве телевизора

Многим может показаться, что превратить монитор в телевизор невозможно, но это не так. Для реализации этого плана понадобится немного свободного времени. Начнем с выбора монитора – какой больше всего подходит для таких функций?

Эксперты провели масштабное тестирование, проверив работоспособность огромного количества различных мониторов, предлагаем вам ознакомиться с результатами исследования, чтобы принять объективное решение. Лидирующую позицию удерживает популярный южнокорейский производитель Samsung. Переделать такой дисплей в ТВ довольно просто.

Второе место разделили фирмы Sony и LG, предлагающие потребителям обновленные экраны с эксклюзивным дизайном. Можно использовать компьютерный монитор как телевизор, вне зависимости от производителя.

Используя монитор в качестве телевизора, необходимо учитывать такой параметр, как разрешение экрана. Естественно, что если оно высокое, то и качество изображения будет соответствующим.

Пожалуй, основной сложностью для новичка все-таки станет отсутствие специальных навыков. Например, далеко не каждый сможет припаять модуль или подключить комплектующую. Чтобы не допустить ошибки, придерживайтесь инструкций или обратитесь за помощью к специалистам. Системник не понадобится, главное, чтобы был экран и блок питания к нему.

Системный блок или ноутбук

Еще один вариант использовать монитор, как телевизор – использовать системный блок или ноутбук. Как подключить одно к другому зависит от имеющихся разъемов – обычно это VGA или HDMI. Чтобы смотреть каналы пользователю необходимо установить на свой гаджет IPTV плеер. Обычно они похожи на стандартный видеопроигрыватель с той лишь разницей, что имеют встроенный набор каналов и ведут их трансляцию через интернет. В качестве источника звука выступает акустическая система гаджета. Если подобная схема используется редко, то можно обойтись без установки проигрывателя и находить нужный канал онлайн прямо в браузере.

Плюс данного способа в том, что не требуется покупка дополнительных устройств, но минус в том, что при просмотре ТВ нельзя пользоваться другими возможностями ПК, кроме того, он постоянно должен быть включен.

Выбор TV-тюнера и подключение

При выборе устройства необходимо обратить внимание на набор портов. На сегодняшний день можно найти TV-тюнер со всеми видами разъемов — HDMI, VGA или DVI

Конструкция из монитора, тюнера и акустической системы собирается довольно легко:

  • видеокабель подключается к соответствующим порталам на приставке и мониторе;
  • к линейному выходу подключается акустическая установка;
  • антенный кабель — в указанный разъем;
  • и напоследок — питание ко всем устройствам.

На этом сборка заканчивается, далее просто настраиваются каналы по инструкции, приложенной к тюнеру. Теперь монитор уже представляет собой телевизор.

Но сначала необходимо определиться с выбором самого тюнера. Неплохими характеристиками обладают тайваньские, корейские и даже китайские устройства.

Avermedia TV Box 3

Тюнер тайваньского производства с высоким качеством изображения и наличием низкочастотными выходами. Внешний вид — яркий и необычный, оснащен пультом дистанционного управления, работающим через инфракрасный приемник. Часть входов и выходов размещена за откидывающейся крышкой, имеется подставка для вертикальной установки тюнера, в комплекте инструкция на русском языке.

Среди разъемов стоит отметить:

  • вход S-Video;
  • вход и выход звука типа mini-jack;
  • линейный вход звука (RCA);
  • композитный вход (RCA);
  • вход и выход видео (VGA 15-pin).

В комплекте имеется кабель для соединения с монитором, но он короткий и отдельные выходы не имеют экранов. Это приводит к тому, что при высоком качестве изображения картинка несколько искажается.

Yuan iwatchTV

Еще один тайваньский тюнер с более строгим внешним видом, но не меньшей функциональностью. Оснащен квазисенсорными кнопками и линейкой светодиодов для отображения состояния. В комплекте имеется достаточное количество различных шнуров, но сетевой адаптер коротковат.

Разъемы:

  • VGA IN и VGA OUT (оба стандартные 15 pin мама);
  • mini-jack Audio IN и Audio OUT;
  • антенный вход RF INPUT
  • INPUT2 (композитный, S-Video и пара для стереоаудио).

Китайские тюнеры

Не менее интересны на этом рынке и китайские устройства. Чаще всего это TV-тюнер с тем же разъемом VGA, дополнительно оснащенный возможностью подключения внешних и встроенных динамиков.

Устройства представляют собой уже готовый телевизор без монитора, который через обычный VGA без дополнительных настроек просто подключается и работает. Существует возможность подключения устройства к компьютеру, что позволяется использовать монитор по назначению или как телевизор при выключенном ПК.

Подобные устройства обладают невысокой стоимостью. А за счет малого размера легко транспортабельны — идеальный вариант для использования на даче (есть возможность увести с собой). В более дорогом ценовом сегменте можно получить одновременно не только обычный телевизор, но и Smart-TV и даже мини-компьютер.

Приемник цифрового ТВ

Поддержка цифрового телевидения — одно из необходимых свойств приемника. Уже скоро произойдет полный переход с аналогового вещания, и тогда понадобится покупка дополнительного тюнера. Чтобы этого избежать, необходимо подобную функцию предусмотреть заранее.

Цифровое телевидение отличается более высоким качеством вещания, отсутствием помех, высоким разрешением, большим количеством каналов.

Подобный TV-тюнер нередко встречается у китайских производителей. Помимо HDMI, он зачастую дополнительно оснащается и другими разъемами – например, USB с возможностью проигрывать видео с флешки.

После подключения достаточно включить автосканирование и найти каналы цифрового телевидения. Как и у всех цифровых приемников, есть возможность записи телевещания для дальнейшего просмотра с флешки, просмотра аудиоканалов, сдвиг вещание по времени.

К недостаткам можно отнести:

  • отсутствие аудиовыхода и встроенного динамика;
  • невозможность подключения компьютера.

К преимуществам:

  • прием цифрового телевидения;
  • наличие USB, HDMI разъемов и аудиовхода.

1 способ — приставка DVB-T2 для монитора для приема цифрового ТВ

После перехода на цифровое вещание, многие пользователи запаслись такими DVB-T2 приставками. Они не только позволяют просматривать каналы, но и улучшают качество изображения и звука. DVB-T2 приставки оснащены кабелем HDMI-VGA, поэтому они не подойдут для старых мониторов (зачастую только новые мониторы имеют HDMI разъем).

Плюсы и минусы

Простота использования. Ищите и переключайте каналы по нажатию на пару кнопок.
Простота подключения. Ничего дополнительно покупать не придется, просто подключаете устройство к монитору и смотрите цифровые каналы.
Качество изображения. В зависимости от приставки и разрешения дисплея, на нем будет транслироваться изображение в HD или FullHD разрешении.
Чистота звука. Такие приставки улучшают качество звука и избавляют его от помех.

Слабый прием сигнала. Если квартира расположена на нижних этажах, принимаемый сигнал может быть слабым из-за помех.
У бюджетных моделей небольшой функционал. Недорогие приставки слабо ловят сигнал и позволяют смотреть на нормальном качестве не больше 10-20 каналов.
Маленькие пульты. На большинстве моделей маленькие пульты с небольшими кнопками, что не подойдет для людей со слабым зрением.
Поддерживают не все форматы. Дорогие модели работают почти со всеми форматами, тогда как бюджетные приставки воспроизводят не все форматы видео на внешних носителях.
Периодически происходят сбои. В результате таких сбоев пропадают каналы, поэтому в настройках вам придется запустить поиск еще раз.

Как подключить

Для подключения монитора к приставке следуйте этим простым шагам:

  1. Подключите HDMI к монитору, а второй конец шнура к приставке.
  2. Включите монитор и тюнер.
  3. Перейдите в меню и откройте поиск каналов.
  4. Дождитесь, пока девайс найдет список доступных к просмотру каналов и закончите поиск. Готово.

Какую DVB-T2 приставку выбрать

Перед тем как покупать приставку, стоит ознакомиться с лучшими моделями на рынке:

  • Selenga T40 – одна из лучших приставок для простых моделей телевизоров. Здесь простая настройка и подключение, разобраться с которыми можно после прочтения инструкции. В комплекте с устройством идет блок питания и пульт ДУ. Пользователи отмечают, что у Selenga T40 высокое качество картинки, отличная сборка и низкая стоимость (менее 1000 рублей). Более того, приставка оснащена таймером с функцией записи;
  • Harper HDT2 1005 – тюнер с русифицированным интерфейсом и возможностью установить родительский контроль. Эта функция особенно полезна для людей, у которых в семье есть маленькие дети. Приставка оснащена встроенным медиаплеером с просмотром видео почти любых форматов, включая MKV, а также возможностью записи эфирного изображения на флешку. Это позволит смотреть видео в любое удобное время. Кроме того, в комплекте идет удобный пульт управления, работающий почти из любой точки комнаты;
  • Iconbit movie T2 – это не просто тюнер, а функциональный медиаплеер с возможностью записи видео и поддержки формата HD. Устройство позволяет смотреть каналы в HD. Также модель поддерживает несколько видео и аудиоформатов, поэтому с ее покупкой можно забыть о телевизоре, т.к. со всеми функциями справится обычный монитор;
  • BBK SMP240HDT2 – недорогая приставка от Ali, которая успешно конкурирует с более премиальными производителями. Среди преимуществ приставки стоит выделить широкий функционал, качество приема цифрового сигнала и большое количество положительных отзывов. Управлять монитором вы будете с помощью удобного пульта. А если при настройке возникнут проблемы, прочитайте простую инструкцию.

Бюджетные приставки стоят в районе 1000 рублей, тогда как премиальные модели оцениваются в 2000 и выше.

Имеющиеся варианты

Разумеется, как я и сказал, без дополнительных устройств вы не сможете заставить дисплей показывать хоть что-то. Поэтому, я сразу расскажу вам какие из них могут помочь вам с этой проблемой.

Название устройстваОписаниеРазъемы выхода сигнала
ТВ-приставка с TV-ТюнеромПриспособление для передачи телевизионного сигнала на дисплей. В нынешнее время используется для того, чтобы старые телевизоры поддержки цифрового телевидения (DVB-T2, DVB-C) могли ловить сигнал с антенны.HDMI, RCA (тюльпаны), AV
Телевизионная приставка Smart TVДевайс, который представляет собой мини-компьютер, но с установленной операционной системой. Тем самым позволяет пользоваться старым монитором как медиаплеером с выходом в интернет.HDMI, реже RCA (тюльпаны), AV
Подключение компьютера или ноутбукаС помощью любого ПК можно обеспечить себя самым различным медиаконтентом. При помощи интернета имеется возможность так же просматривать онлайн-каналы, которые вещаются на телевидении.HDMI, DisplayPort, VGA, DVI-D, DVI-I
Подключение смартфона или планшетаГаджеты с Micro-USB или USB Type-C имеют возможность с покупкой переходника подключаться, и передавать изображение на дисплей. Как и в прошлом случае вы можете посмотреть кино в различных онлайн-кинотеатрах.Micro-USB, USB Type-C

Как вы могли заметить, в большинстве случаев требуется HDMI разъем. В случае, когда в вашем мониторе он есть – проблем нет никаких. Подключайте и пользуйтесь.

Но старые мониторы чаще всего обладают лишь одним единственным аналоговым VGA портом или DVI-I. В этом случае вам на помощь придут переходники-конвертеры, преобразующие аналоговый сигнал в цифровой. Имейте это ввиду.

А теперь предлагаю рассмотреть каждый способ более детально.

Применяем телефон или планшет

Превратить монитор в телевизор можно и с помощью обычного планшета или смартфона, просто подключив их к монитору. В подобной ситуации можно вывести любое видео на экран, в том числе даже онлайн телевидение.

HDMI

Переходник Micro USB-HDMI

Самый простой способ — это использовать HDMI-кабель, и переходник Micro USB-HDMI для смартфона. Его можно купить в любом специализированном магазине. Процедура подключения простая, достаточно соединить устройства кабелем и установить оптимальное разрешение, чтобы обеспечить максимальное качество.

VGA

Для реализации подобного подключения, потребуется AV-адаптер, VGA или HDMI шнур и следующие действия:

  • соединяем технику с помощью указанных выше переходников;
  • обязательно подключаем смартфон или планшет к зарядке.

Такой способ охарактеризовать телевидением сложно, но в любой момент можно в память телефона загрузить фильм и в последующем его посмотреть онлайн.

AV-адаптер

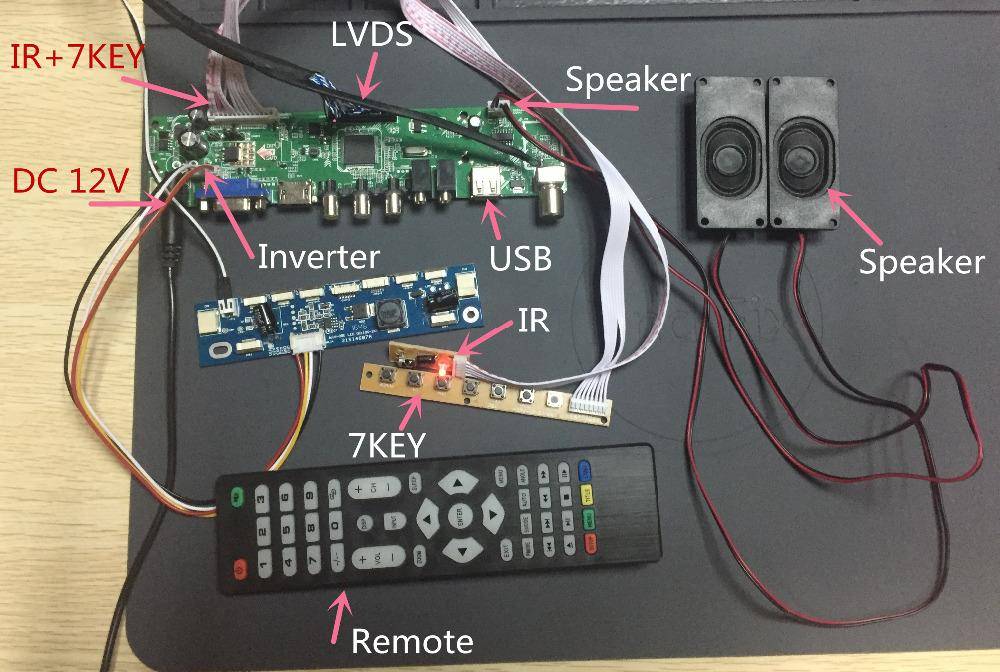

5 способ — покупка специальной платы

Помимо всех вышеперечисленных способов сделать ТВ из монитора можно и с помощью встраиваемой платы. Ее стоимость в среднем около 1000-1200 рублей.

Плюсы и минусы

Возможность воспроизведения аналогового и цифрового ТВ. Так вы сможете смотреть любимые фильмы и передачи.
Все сторонние девайсы будут скрыты внутри устройства. Т.к. плата вставляется внутрь монитора, то это не портит интерьер комнаты.
Дешевизна. Цена девайса около 1000 рублей (не рекомендуется брать дешевле, т.к. плата может оказаться некачественной).
Удобное управление пультом. Листать каналы вы будете удобным пультом дистанционного управления.
Качество изображения. На дисплее будет воспроизводиться качественная картинка. Главное – приобрести плату у надежного производителя.

Сложности при подключении. Чтобы установить девайс, вам придется открыть крышку монитора и заменить имеющуюся плату на новую. А для этого необходимо уметь пользоваться паяльником и другими инструментами, а также иметь терпение и крепкие нервы, т.к. неаккуратные движения могут свести на нет все старания.
Большой размер платы на новых телевизорах. Платы для старых ТВ устанавливаются просто, тогда как на новых телевизорах они больше по размерам и тоньше, а это создает определенные неудобства при установке.

Как подключить

Если вы хорошо владеете руками и способны самостоятельно заменить плату, запаситесь паяльником и отверткой и следуйте описанному ниже алгоритму:

  1. Снимите крышку с монитора. Для этого открутите шурупы и сложите их коробку или закрепите на листе бумаги в том же порядке, в котором и раскручивали.
  1. После снятия крышки вы увидите несколько плат. Найдите среди них плату расширения и отсоедините ее.
  2. Вместо заводской платы вставьте купленную и с помощью паяльника закрепите ее к шлейфу (если вас сложно это сделать, можете купить и новый шлейф).
  3. После того, как вы припаяли новую плату к монитору, нужно выбрать подаваемый на матрицу уровень напряжения (вся эта информация будет предоставлена в инструкции к плате). Чаще всего пользователи устанавливают 12 Вт.
  4. В комплект с некоторыми платами входит приемник инфракрасного излучения, тогда как другие модели могут поддерживать эту функцию опционально. Уточните этот вопрос в инструкции.
  5. Проверьте, внутренний или внешний датчик вы купили. Если датчик внутренний, его придется вставить внутрь монитора (для этого проделайте в корпусе устройства отверстие), тогда как внешний прикрепляется к его корпусу.

После всех этих действий и установки ИК-датчика просто включите монитор и используйте его в качестве ТВ.

Подключаем приставку с TV-тюнером

С помощью данного устройства мы максимально приблизитесь к тому, чтобы сделать настоящий телевизор, так как здесь используется именно сигнал с телевизионной антенны.

На изображении выше вы можете увидеть пример самой обычной приставки. Антенна вставляется непосредственно в устройство, а оно уже преобразует данный сигнал, чтобы передать на дисплей через имеющиеся порты HDMI или AV. К нему в комплект поставляется пульт.

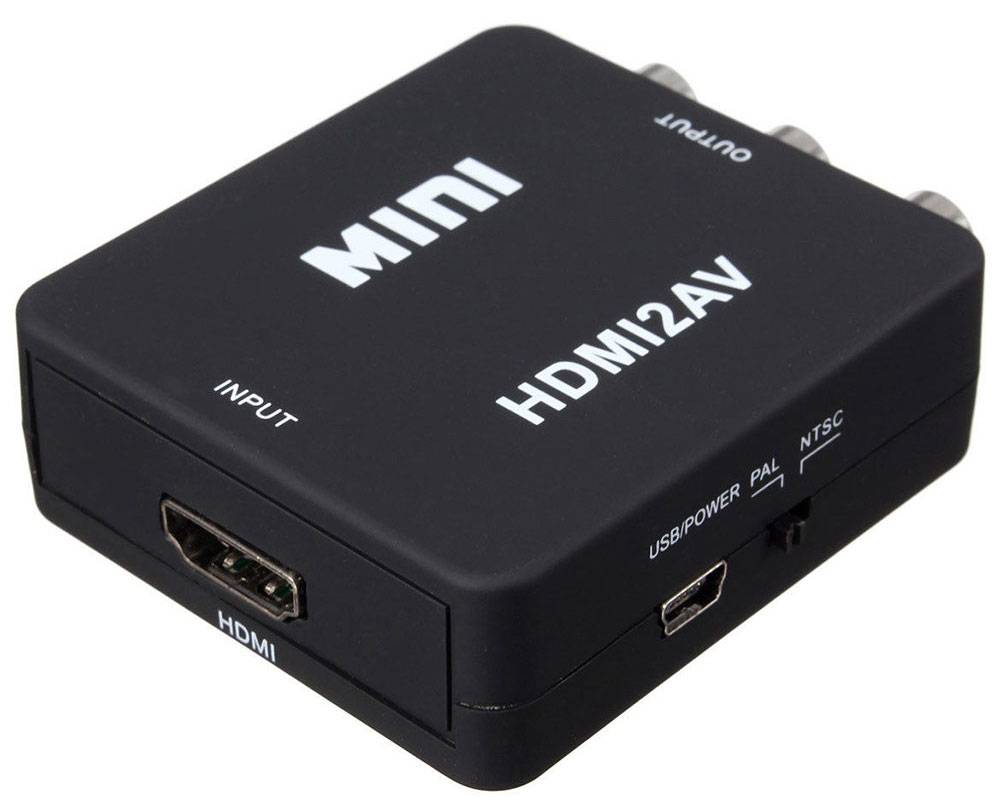

Выглядит он вот так:

Данный мощный конвертер с легкостью преобразует цифровой сигнал в аналоговый, разделив их на аудио и видео. Существуют так же подобные переходники без аудио выхода, имейте в виду, что в этом случае вы останетесь без звука. Для нормальной работы требуется дополнительное питание по USB (как зарядка для вашего смартфона).

Вот так возможно решить проблему, как из монитора сделать телевизор с помощью приставки!

Смарт приставка

Смарт приставка – это небольшой девайс, созданный для того, чтобы превратить обычный телевизор в Smart. Она выполняет сразу несколько задач: обеспечивает интернетом, имеет собственную ОС (что и позволяет выполнять умные функции), а также расширяет количество разъемов. Чаще всего подобные девайсы подключаются в HDMI разъем, но в качестве альтернативы могут быть использованы тюльпаны.

Смарт приставка на Андроид X96 mini

Большинство мониторов имеют либо HDMI, либо VGA. В первом случае проблем с соединением никаких нет, достаточно взять соответствующий кабель. Если монитор старый, то можно поискать приставку с VGA подключением, но это весьма проблематично, поэтому проще купить переходник с HDMI на VGA.

Стоит понимать, что такой метод не позволяет смотреть телевизионные каналы через антенну – доступ будет осуществляться через интернет, например, посредством официальных сайтов телевизионных каналов. Большинство из них имеет онлайн трансляции. Также можно смотреть ТВ путем установки IPTV проигрывателя и скачивания плейлистов для него. Таким образом, для этого варианта превращения монитора в телевизор обязательно наличие интернета, а значит, в местах с его отсутствием (например, на даче) воспользоваться смарт-приставкой не получится.

Потоковая трансляция

Как из монитора сделать телевизор без компьютера для просмотра потоковой трансляции по сети? Это наиболее простой вариант, так как требуется приобрести только Chromecast или Amazon FireTV стоимостью от 1,3 до 3,5 тыс. рублей. Гаджет напрямую подключается к разъему HDMI монитора и настраивается через приложение для мобильного телефона или ПК. Некоторые операторы кабельного телевидения за дополнительную плату позволяют транслировать популярные каналы, что делает просмотр намного более удобным.

Следует обратить внимание на то, что могут понадобиться внешние динамики, подключаемые к дисплею через вспомогательное гнездо. До того как из монитора сделать телевизор, необходимо еще раз убедиться, что вход HDMI, который планируется использовать, совместим с HDCP, чтобы декодирование аудио и видео медиаплеера Chromecast было возможным

В заключение

Добавление функции телевизора для монитора, используемого для компьютерных игр или работы, повышает эффективность его использования. Большинство современных графических карт выводят изображение через DisplayPort, оставляя слоты HDMI свободными для других целей, таких как просмотр телепрограмм или подключение игровой консоли. Если монитор оборудован всего одним портом HDMI, можно приобрести разветвитель.

Дополнительное оборудование, позволяющее просматривать на дисплее телепрограммы, не должно стоить дорого. Просто перед тем, как из монитора сделать телевизор, следует убедиться, что он соответствует необходимым требованиям.
