Как использовать светодиодную гирлянду не только на ёлке?

Как провести ремонт светодиодной гирлянды своими руками

Довольно часто возникает ситуация, что еще прошлой зимой устройство было совершенно исправно, а теперь не работает как нужно, например, светодиодная гирлянда тускло горит или не включается вообще. Также нередки случаи, когда не горит один цвет светодиодной гирлянды из нескольких. Заняться ремонтом и привести в рабочее состояние устройство вполне возможно собственными силами. Для успешного решения проблемы необходимо иметь представление какие именно поломки встречаются чаще всего, а также возможные способы того, как отремонтировать светодиодную гирлянду в том или ином случае.

Как починить светодиодную гирлянду: не горит отдельный участок

Самая распространенная поломка заключается в том, что один или два цвета гирлянды не светятся. Бывает, что не работает целый участок. Начинать ремонт светодиодной елочной гирлянды в этом случае стоит с разбора блока управления с целью убедиться, что все контакты надежно закреплены на плате и обрыв провода не стал причиной неисправности. Если же вы обнаружили, что проблема скрывается именно в этом месте, оторвавшийся контакт необходимо закрепить. Подробнее узнать об этой процедуре вы можете из видео как отремонтировать светодиодную гирлянду, расположенном ниже.

Если же в блоке управления причина поломки обнаружена не была, это свидетельствует о том, что она скрывается в общем проводе. Дело в том, что для светодиодных гирлянд, в отличие от обычных, применяют параллельное соединение, что исключает вероятность неисправности гирлянды из-за перегорания одного элемента. Поэтому ваша задача – проверить общий провод на наличие повреждений, прокусов и т. д.

Как провести ремонт светодиодной гирлянды, если она полностью неисправна

Если при подключении питания светодиодная гирлянда не горит, проблема также может быть устранена своими руками. Светодиодная гирлянда требует стандартного осмотра на предмет наличия повреждений сетевого шнура и блока питания. Убедитесь, что все контакты надежно присоединены к микросхеме и к плате. Если все соединения в порядке, вероятнее всего, перегорела сама плата.

На этом этапе необходимо принять решение: стоит ли заниматься починкой гирлянды или же проще будет купить новую. Конечно, если речь идет о недорогой китайской гирлянде, проще будет ее заменить. В случае принятия решения в пользу починки старой используйте предоставленные советы.

Блок управления можно заменить на стартер от люминесцентной лампы. В зависимости от того насколько мощным он будет (127 или же 220 Вольт), светодиоды будут мигать с разной скоростью.

Начинать стоит с проверки того, как именно подключены светодиоды в данной гирлянде. Здесь вас должны интересовать как соединены между собой крайние элементы групп. Если соединение выполнено при помощи анодов, вам придется поискать в интернете схему новогодней гирлянды на светодиодах и внести некоторые изменения, чтобы соединить крайние элементы катодами. Это обусловлено тем, что для нормальной работы гирлянды через стартер, необходим 5-ваттный резистор, который будет подавать напряжение на анод с необходимым сопротивлением. Помимо этого, вам необходимо включить диоды в цепь таким образом, чтобы они могли пропускать через себя обратный ток из сети.

Вышедшую из строя елочную гирлянду под силу отремонтировать самостоятельно

Самостоятельно разобраться в схеме светодиодной гирлянды и починить ее – дело достаточно хлопотное. Поэтому зачастую купить новую будет гораздо проще.

Замена отдельных элементов светодиодной гирлянды

В случае необходимости заменить отдельный светодиод, который вышел из строя, это можно сделать достаточно просто. Нужно лишь отключить гирлянду от питания, чтобы избежать удара током, выпаять перегоревший элемент и установить на его место новый. Главное в этом – соблюсти полярность.

Особо стоит отметить способы ремонта таких гирлянд, как дюралайт. Иногда приходится сталкиваться с таким явлением, как неисправность отдельного его участка. Но здесь решение простое: необходимо обнаружить проблемный участок (вы можете сделать это визуально или при помощи тестера), а затем просто вырезать его, используя в качестве ориентира специальные метки, которые делает производитель. Неработающую часть можно выкинуть, а исправные объединить при помощи специального соединителя.

Зачастую причиной поломки становятся животные, которые могут перегрызать провода устройства

Безопасная гирлянда для дома

Чтобы праздник прошел максимально комфортно, лучше обратить внимание на выбор безопасного украшения для елки. Прежде всего, когда приобретается гирлянда, она не должна противоречить правилам пожарной безопасности и её не запрещено использовать для живых и искусственных елей

Перед покупкой желательно протестировать гирлянду – проверить на работоспособность все лампочки и вилку. Если в доме маленькие дети – лучше купить гирлянду работающую от батареек, чтобы избежать контактов с розеткой. Окна и предметы снаружи лучше не украшать «светом», предназначенным для помещения. Для улицы есть отдельные модели.

Вилка и длина гирлянды

Вилка должна быть из качественного материала, не хлипкой и не менять своей традиционной формы из-за каких-то новогодних дизайнерских штучек.

Иначе она очень быстро выйдет из строя, а провод обязательно обломается внутри или на самом выходе из нее. Отломленный оголенный проводок может даже оказаться под напряжением в тот момент, когда вы будете выдергивать гирлянду из розетки.

Касательно оптимального размера, чтобы не проводить долгих подсчетов, специалисты советуют брать классическую гирлянду, длина которой будет в 3 раза больше высоты елки.

В этом случае вы удовлетворите все свои дизайнерские фантазии и затемненных участков точно не останется. При этом сам провод для подключения к розетке (тот, что без лампочек) должен быть:

не менее 1,5м для домашнего применения

около 10м для уличного

Кстати, когда на упаковке указывается параметр – “общая длина” или “размер”, сюда как раз таки входит и длина провода питания (без лампочек).

Поэтому будьте внимательны в этом вопросе и ищите параметр протяженности именно рабочей части.

Также помните, что многие елочные гирлянды можно удлинять через специальные переходники.

А вот укорачивать их запрещено. Особенно это касается светодиодных моделей, так как они строго рассчитаны на определенный ток потребления.

Какую гирлянду на елку лучше выбрать

Собираясь в магазин за гирляндой определитесь, что именно вы хотите украсить: елку, окна, двери, стены. Следующий вопрос, которым следует задаться — где именно вы хотите это сделать: в помещении или на улице? Определившись с объектом украшения и местом, прикиньте примерно какое количество украшений вам понадобится. Обязательно подумайте еще и над тем в каких цветах вы хотите видеть огоньки и от какого источника питания они будут работать.

Для небольших елей подойдут следующие марки гирлянд: Vegas Нить, Uniel нить, TDM ЕLECTRIC и Navigator NGF-S01-100. Sh Lights ILD200C станет прекрасным вариантом для высокой статной зеленой красавицы.
Если же у вас есть маленькая елочка и только для нее не хватает ярких огоньков, то Feron Нить CL555 создана именно для вас

Возможно, по каким-то причинам у вас нет возможности ставить елку или вы просто хотите дополнительных хвойных акцентов – гирлянда хвойная «Волшебная страна» может стать для вас незаменимым вариантом.
Желая добавить огня на окна или стены, обратите внимание на Золотую сказку или NEON-NIGHT. Если хочется чего-нибудь особенного, можно обратить внимание на необычное изделие в виде свечей «Волшебная страна».
Для преображения улицы предназначены гирлянды Kaemingk и Sh Lights LD120-BO-RC.

Удачных покупок!

Альтернативные елки

Откажитесь от традиционного дерева, соорудите елочку из подручных средств . Символ Нового года можно сделать из металлической конструкции или дощечек, смастерить красавицу из шаров или перьев.Вы можете дать свободу воображению.

Подвесные новогодние елки

Конструкции подвешивают к потолку с помощью прочного крюка. Эта идея набирает популярность. Такой вариант позволит освободить помещение.

Настенные елки к Новому году

Неординарный подход — отказаться от использования свободного пространства и соорудить лесную красавицу прямо на стене. Для этого необязательно использовать хвойные ветки. Вы можете нарисовать деревце, сделать ее из мишуры или горящей гирлянды.

Что нужно заказать для данного проекта

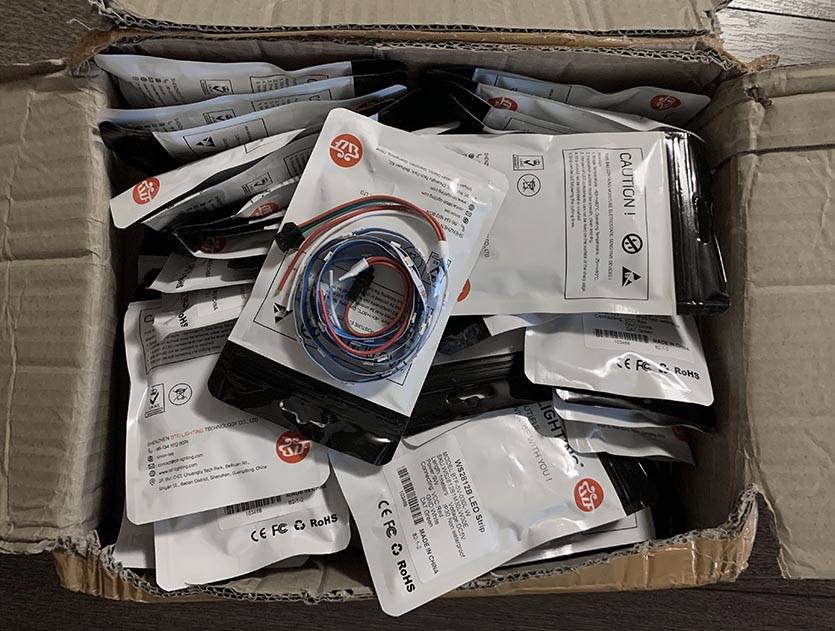

Так выглядела моя посылка с пятьюдесятью кусками диодной ленты

▸ Первое и самое важное – это адресные светодиоды. Чтобы паять меньше проводов и диодов, чем в прошлом году, предлагаю сразу купить диоды на ленте

Отлично подойдут ленты с плотностью 30 диодов на метр. Расстояние между ними на ленте составляет примерно 3 см, значит крепить такие ленты на окно лучше всего с шагом 3 см. Так получится равномерная матрица с правильными пропорциями картинки.

Исходя из этих данных рассчитываем необходимое количество лент для заказа. Покупаем самую доступную ленту WS1218B на белой основе с классом влагозащиты IP30.

Более защищенная и дорогая лента нам не нужна, крепить ее мы будем внутри помещения. Метровый кусок такой ленты стоит 100 рублей.

Учитывая большое количество заказываемых лент и всевозможные купоны мы неплохо сэкономим.

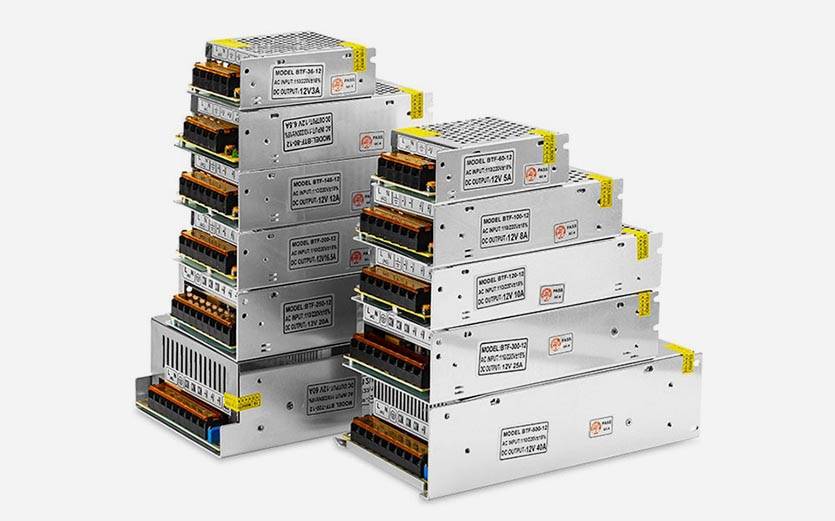

Не экономьте на блоке питания, берите с запасом мощности

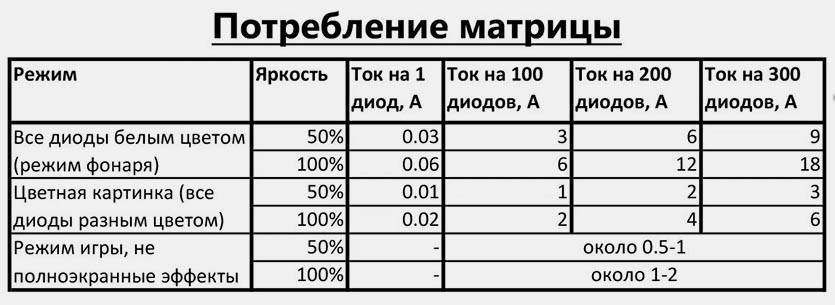

▸ Чтобы запитать такую матрицу потребуется мощный блок питания. Рассчитать запас мощности можно исходя из приведенной таблицы.

Закладывайте минимум 3A на каждые 100 диодов. При построении матрицы на 1000 диодов выбирайте блок на 5В 30А, а лучше сразу на 40А с запасом.

Такой адаптер питания обойдется от 990 рублей.

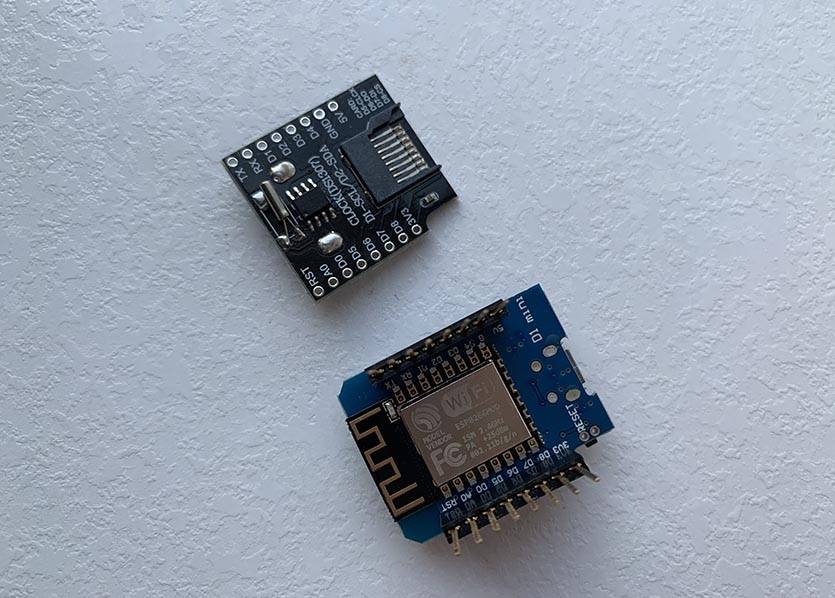

Wemos D1 mini и комбинированный модуль времени + кардридер

▸ Для управления матрицей понадобится плата на базе микроконтроллера ESP8266 NodeMCU или Wemos D1 mini. Ни одна модель Arduino такую матрицу не потянет.

Плата NodeMcu – от 145 руб.

Плата Wemos D1 mini – от 85 руб.

▸ Для пайки компонентов подойдет паяльник SH72 – от 976 руб.

▸ Не забывайте про канифоль и олово для пайки – от 270 руб.

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

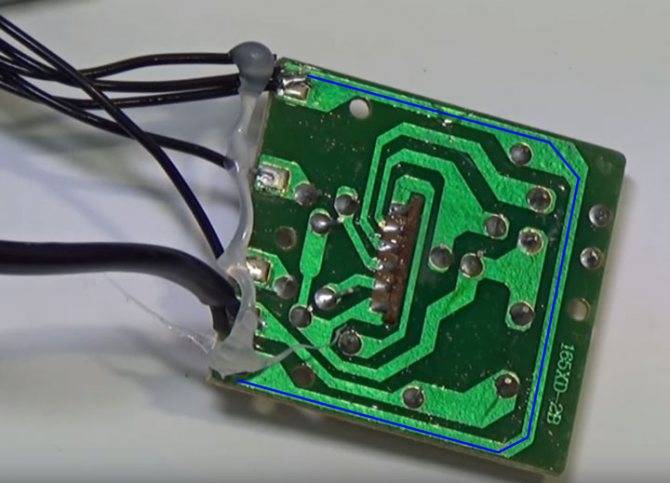

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Создание гирлянды из старой клавиатуры

Для ускоренного создания гирлянды можно воспользоваться одним из самых бюджетных вариантов, связанных с разборкой старых компьютерных устройств ввода – мыши и клавиатуры.

В процессе выполнения работы вам понадобятся:

  • несколько старых клавиатур, которые могут быть даже нефункционирующими;
  • паяльник;
  • резисторы;
  • изолента или скотч;
  • термоусадочные кембрики;
  • припой и канифоль.

Сначала удалите провода из клавиатуры и отсоедините USB-кабель. Для повышения шансов на выполнение качественной работы вам понадобятся около 5 устройств ввода: возможно, таковые имеются у ваших друзей, близких, поспрашивайте на городском форуме.

Каждая клавиатура оснащена 3-мя светодиодами, указывающими на работу 3 основных функций изделия на кнопках Num Lock, Caps Lock и Scroll Lock. Если же вам под руку попалась ненужная геймерская клавиатура, то все будет намного проще, ведь она зачастую включает огромное количество светодиодов.

Выполните разборку изделия и вытащите из него маленькую плату с контроллером. Она будет использоваться для соединения различных лампочек. Создайте изделие из 12 элементов, подключенных к резисторам по параллельной схеме. Превышать это значение не стоит, поскольку стандартный USB-кабель, от которого питается клавиатура, передает напряжение до 5 В при силе тока 500 мА.

Рабочее напряжение отдельных элементов не превышает 5 В. При прямом подключении без резистора будет происходить перегрев, который рано или поздно приведет к перегоранию компонентов. Именно поэтому напряжение понижается за счет дополнительного сопротивления или методом попарной спайки элементов. Во втором случае каждый отдельный компонент будет понижать напряжение «своего соседа». К сожалению, такой вариант считается менее оптимальным и эффективным: лучше всего следить за установленным лимитом вольтажа и не выходить за их пределы.

Далее следует взять простой кабель и на одной из его сторон удалить оплетку, а затем выполнить пайку. После создания изделия нужной длины и формы, остается заизолировать оголенные части.

Создать самодельную новогоднюю гирлянду из светодиодов проще простого: запаситесь необходимыми элементами и инструментами, выполните расчет (с этим могу помочь специалисты) или найдите в сети любую проверенную схему подключения. Затем следуйте нашим инструкциям, и в итоге получите функционирующее, качественное и безопасное изделие.

Романтическая новогодняя гирлянда своими руками из фетра

Работать с фетром одно удовольствие: мягкий материал не сыплется, держит форму, его легко сшивать даже своими руками, а если внутрь заготовки положить немного синтепона, получатся красивые объёмные игрушки к Новому году. Кроме того, гирлянда, сделанная один раз, прослужит не один год, чего нельзя сказать об украшениях из бумаги.

Можно сделать заготовки в виде ёлочек, снеговичков иди снежинок, вложить внутрь набивку и прострочить

Объёмная гирлянда из колечек

Для её создания необходимо подготовить полоски одного размера.

Желательно взять несколько цветов, так украшение получится более ярким

Ход работы следующий.

  1. Взять одну полоску, свернуть её в кружок, края проклеить.

Внутрь первого колечка продеть вторую полоску и зафиксировать её края клеевым пистолетом.  Аналогичным образом соединяются все полоскиПодбирать оттенки нужно под общее оформление комнаты

Гирлянда из узелков

На верёвке завязать узелками полоски из фетра. Чем больше деталей будет, тем интереснее получится гирляндаТакой гирляндой можно украсть не только ёлку, но и оконные проёмы и фасады мебели

Правила установки морозостойких гирлянд

При декорировании придомовой территории прежде всего нужно определиться с тем, какой эффект нужно получить в итоге. Это повлияет на размер, форму, выбор цвета и уровня яркости диодной ленты. К примеру, светодиодная гирлянда для украшения фасада здания должна быть достаточно длинной, в то время как для крыльца подойдет разновидность «Бахрома». Кустарники декорируются изделиями небольших размеров. Короткие отрезки светодиодной ленты применяются для украшения перил и стволов деревьев, обвивая их по спирали.

Законодательство о режиме работы уличных гирлянд

Условия эксплуатации осветительных приборов, относящихся к системам наружного освещения, прописаны в ПЭУ. Там же имеется пункт 6.4.18, регламентирующий применение и подключение уличных гирлянд.

Любая архитектурная подсветка загородного дома, включая новогоднюю иллюминацию, должна быть подключена к электрической сети по отдельной линии. Мощность изделия должна быть не выше 2 кВт на отдельную фазу. Не забывайте о том, что во всем, в длине и даже мощности, требуется запас. Другим условием эксплуатации является защита от утечек тока (сверхтоков).

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

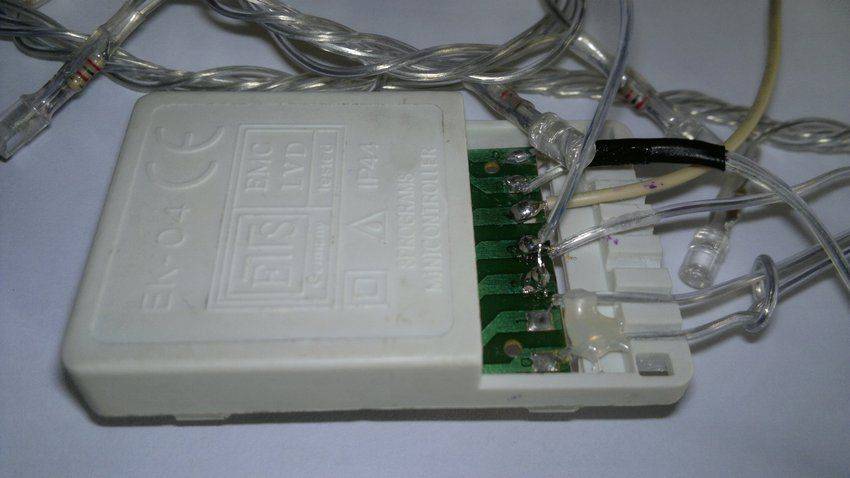

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

  • Некачественный контакт на проводах.
  • Поломка одного из светодиодов.
  • Неполадки с конденсатором.
  • Перегорел резистор.
  • Проблемы с диодным мостом или тиристорами.

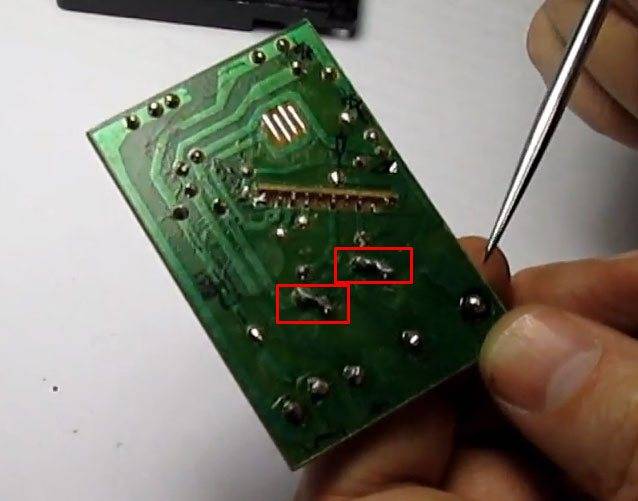

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Изготовление гирлянды из светодиодов

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

  1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
  2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
  3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
  4. На такие участки нужно нанести канифоль с припоем.

  1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
  2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
  3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
  4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Подготовка к созданию светодиодной гирлянды на батарейках

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

  • светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
  • магниты диаметром 1,3 и толщиной не более 30 мм;
  • изолента или узкий скотч;
  • литиевая батарейка (например, CR2032 3V);
  • эпоксидный клей.

Процесс изготовления гирлянды на литиевых батарейках

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

  1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
  2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
  3. С положительным контактом батарейки совместите магнит, зафиксировав его.
  4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Гирлянда «сошла с ума»

Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?

Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.

Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.
