Мини-коптильня духовка
В таком изделии блюдо можно приготовить всего за один час — это становится возможным, потому что продукты расположены гораздо ближе к тлеющей щепе, да и объем коптильни всего 10 литров. Принцип функционирования аналогичный любой модели — над поддоном развешиваются на вертикальных стержнях продукты, верхняя крышка привинчивается к центральной шпильке.
Такие компактные коптильни производятся в городе Кирове, Ульяновской области и называются просто — «Сельмаш». Их можно заказать прямо с завода по почте, изделие придет в упакованном с соблюдением правил безопасности виде. В диаметре коптильня всего 26 см и помещается на одну конфорку. Стоимость — от 2,6 до 3 тысяч рублей.
Процесс изготовления коптильни из старой газовой плиты
Для того, чтобы процесс изготовления коптильни не занял много времени, стоит заранее подготовить все необходимые материалы и инструменты. Также желательно ознакомиться с наиболее распространенными вариантами схем, которые помогут во время сборки конструкции.
Схема и чертежи
Схемы и чертежи коптильни из газовой плиты есть в свободном доступе в Интернете. Можно выбрать наиболее подходящий вариант и собирать по нему конструкцию для копчения продуктов.
Принцип работы
Все коптильни имеют одинаковый принцип работы. Подготовленные заранее продукты необходимо поместить на специальную решетку или же подвесить с помощью крючков. Дальше они будут обрабатываться дымом, который выделяется в результате тления щепы.
Коптильня из старой газовой плиты позволит быстро приготовить качественные, вкусные и полностью безопасные для человеческого здоровья копчености в любое удобное для владельца конструкции время.
Подготовка плиты
Предварительно нужно подготовить старую плиту для того, чтобы с нее можно было сделать эффективную коптильню. Лучше всего все работы проводить на открытом воздухе. Плита предварительно тщательно вымывается, подготавливаются все необходимые инструменты и материалы, которые могут понадобиться во время сборки самодельного устройства.
Внутреннее переоборудование
Чтобы сделать коптильню из газовой плиты, стоит дополнительно провести ее внутреннее переоборудование.
- Сначала с плиты удаляется дверка сушильного шкафа. Также стоит устранить его заднюю стенку.
- Демонтируется газовая горелка, которая находится в духовой камере.
- На дно духовки необходимо установить электрическую плитку или же сделать под ее днищем очаг, где можно будет в дальнейшем развести костер.
- В нижней части по бокам просверливаются четыре отверстия, диаметр которых составляет 10-20 миллиметров. Через них будет поступать достаточное количество воздуха в коптильный шкаф.
- В верхней части стенок делается еще парочка отверстий, сквозь которые смогут выходить излишки дыма.
Для данных работ стоит воспользоваться самой простой дрелью. Стоит отметить, что коптильная камера такого типа обладает некоторыми недостатками, о которых стоит помнить заранее.
- Нет возможности коптить продукты холодным методом.
- Достаточно сложно регулировать распределение дыма в коптильной камере.
- Количество, а также диаметр отверстий подбирается наугад.
- Присутствует высокий показатель инерционности нагрева. Температура быстро поднимается и очень медленно уменьшается. Из-за этого топливо может начать тлеть слишком интенсивно или же и вовсе загорится, что станет причиной порчи используемых продуктов.
Что такое копчение в электростатическом поле
Копчение продуктов в электростатической коптильне происходит быстрее, дым распределяется равномерно Приготовлении копченостей – процесс довольно длительный. Представляет собой медленное проникновение дыма и некоторых продуктов сгорания в продукт. При этом происходит ряд специфических и биохимических реакций, которые приводят к денатурированию белков. Рыба, мясо, колбаса при этом приобретает специфический приятный привкус.
Копчение в электростатическом поле отличается только сроками. Ускорение обеспечивается следующим:
- дым производит генератор, а не угли;
- он проходит через сетку, к которой подсоединен анод, сила тока маленькая;
- дым ионизируется и попадает в камеру копчения;
- продукты в камере подключены к катоду;
- так как ионизированный газ и рыба и мяса имеют разноименные заряды, продукт буквально притягивает дым;
- ионизированные частицы дыма очень равномерно распределяются в толще мяса.
Различают два вида копчения:
- горячее – процесс длится 2–4 часа при температуре в +120°С;
- холодное – требует от 10 часов до 2 суток и проводится при +215°С.
Холодное копчение предпочтительнее, такое мясо хранится заметно дольше.
Как сделать коптилку горячего копчения своими руками
При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.
В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.
Простая коптильня
Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном
Схема простой коптильни
Кирпичная коптильня
Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.
В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.
Есть два варианта этой конструкции:
- В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
- В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.
Компоненты кирпичной коптильни
Электрокоптилка
Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.
Схема электрокоптилки
Бытовая коптильня
Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.
Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.
В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.
При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.
Составляющие бытовой коптильни
Коптильня горячего копчения для квартиры
Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.
Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:
- крышка на 10 мм больше и имеет загнутые края;
- к верхней части корпуса приварен уголок 15х15мм;
- в образовавшийся жёлоб наливается вода и опускаются края крышки.
Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.
Коптильня горячего копчения
Коптильня полугорячего копчения
Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.
Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.
Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.
Коптильня для полугорячего копчения
Особенности работы
На самом деле мини-коптильни, работающие на газу, давно не новость и уже выпускаются в разных вариациях. Каждая модель имеет свои особенности в работе, так что перед покупкой стоит познакомиться с основными конструкциями. В первую очередь они разделяются по способу приготовления блюд:
Для горячего копчения. Такие коптильни отличаются компактными размерами, поскольку нет необходимости размещать продукты подальше от тлеющей щепы. Здесь мясные и рыбные блюда готовятся быстрее, так как испытывают воздействие не только дыма, но и высокой температуры (в пределах +60..+140 °С). Тем не менее срок хранения продуктов горячего копчения не превышает 3-5 суток, так что слишком объемную модель для небольшой семьи брать не стоит.
Для холодного копчения
Здесь уже очень важно следить за температурой во внутреннем отсеке с продуктами, чтобы она не поднималась выше +40 °С. И если в электрических коптильнях такой режим устанавливается просто с панели управления, то в моделях для газовых плит достичь нужного эффекта можно только значительно увеличив размеры камеры
Правда, для такой обработки продуктов и времени потребуется немало (двое-трое суток), зато готовые деликатесы будут дольше храниться, так что смело закладывайте большие порции.
Коптильни с гидрозатвором
Самые простые в эксплуатации модели выпускаются разным объемом от 30 до 60 литров, так что будет несложно подобрать домашнюю мини-коптильню для маленьких и больших порций.
Чтобы запустить коптильню в работу, нужно выполнить несколько нехитрых действий:
- В самую нижнюю емкость засыпать опилки и щепки с любых деревьев (только не березовые и не хвойные).
- На решетку, которая идет в комплекте, уложить засоленные продукты и поставить все это сверху на поддон.
- Дальше остается только закрыть агрегат крышкой, залить воду в гидрозатвор и поставить коптильню на газовую плиту.
- На специальный штуцер нужно надеть трубку для отведения дыма и вывести ее конец в открытую форточку – одной вытяжки может оказаться недостаточно.
Коптильни с гидрозатвором производят наши же заводы, причем предлагают использовать их не только в квартирах на плите, но и во время вылазок на природу. Поэтому в комплекте часто идет еще и прочная сумка-переноска, как в моделях «Астраханка». Это большие трехъярусные коптильни с барбекю-решеткой, на которой и нужно раскладывать продукты. Цена стальных коробов в полной комплектации зависит от размеров корпуса и толщины стали. Достаточно габаритные модели можно приобрести за 10-15 тысяч рублей.
Коптильня-духовка
Блюда в ней готовятся достаточно быстро – всего за час, но конструкция и способ крепления продуктов гораздо ближе по исполнению к обычной садовой коптильне. Над тем же поддоном для щепы установлены длинные вертикальные стержни, на которых и развешиваются куски мяса или тушки рыбы. После этого сверху надевается корпус, а крышка привинчивается к центральной шпильке и надежно удерживается в таком положении.
Ярким примером такой экспресс-духовки может служить компактная модель для горячего копчения «Сельмаш», которая выпускается в Кирове. В диаметре она всего 26 см (как средних размеров сковородка), поэтому легко поместится на одной газовой конфорке. Внутренний объем камеры 10 литров. Стоит такое чудо 2600-3000 рублей.
Составные части конструкции
Для горячего копчения
Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.
Коптильня горячего копчения состоит из:
Топки. Размещается под камерой и играет роль нагревательного элемента;Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;Решетки. Для выкладки продуктов;Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.
Для холодного копчения
Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:
Топка
Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;
Отсек-коптильни
Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;
Дымоход
Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.
Источники
- https://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html
- https://pro-kopchenie.ru/koptilni/koptilnya-goryachego-kopcheniya.html
- https://tytpodelki.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya/
- https://o-remonte.com/koptilnya-svoimi-rukami-kholodnaya-gor/
- https://DimDom.ru/koptilnya-goryachego-kopcheniya-svoimi-rukami.html
- https://jamaster.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya-svoimi-rukami/
- https://homius.ru/koptilnyu-goryachego-kopcheniya-svoimi-rukami.html
- https://HouseChief.ru/koptilnja-gorjachego-kopchenija-svoimi-rukami.html
- https://moekopchenie.ru/koptilni/svoimi-rukami/goryachego-kopcheniya
- http://landshaftdizajn.ru/koptilnya-svoimi-rukami/
- https://stroy-podskazka.ru/koptilnya/svoimi-rukami/
- https://grillrest.com/koptilni/svoimi-rukami-instrukciya/
Выбор материала
Крайне важно правильно подобрать материал, из которого будет изготовлена наша коптильня. Обычно тут идут двумя путями
Путем кирпичной кладки совмещают мангал, барбекю и, соответственно, коптильню или же сваривают последнюю из металлического листа. Так вот, кирпичная кладка имеет несколько существенных недостатков. Во-первых, занимает много места, а во-вторых, со временем в ней образуется крайне неприятный запах, из-за чего там точно не хочется ничего готовить. Да и дорого это.
Нормальная домашняя коптильня горячего копчения получится, если использовать 4-мм металлический лист. Такая толщина считается оптимальной. Если взять меньше, то металл прогорит достаточно быстро, следовательно, наша коптильня получится недолговечной. Если же взять больше, то не удастся добиться высокой скорости прогрева. Хотя копчение рыбы в домашней коптильне можно осуществлять и на металлическом листе меньшей толщины, так как рыба готовится очень быстро.
Преимущества и недостатки
Преимущества коптилен для газовой плиты:
- возможность использовать как в домашних условиях, так и в полевых;
- дешевое оборудование;
- можно сделать собственноручно;
- пища готовится быстро и очень вкусно;
- элементарность в использовании.
Недостатки:
- в стандартной комплектации нельзя контролировать температуру внутри;
- если нет гидрозатвора, необходимо обустраивать дымоотвод;
- громоздкие размеры в горизонтальных моделях;
- холодное копчение будет очень затратным и некомфортным.
В силу малого количества недостатков, люди всё чаще делают выбор именно в сторону коптилен для газовой плиты. Это универсальный и удобный агрегат, который можно поставить на любой источник тепла и через несколько часов получить прекрасное готовое блюдо, с невероятным ароматом.
Работающая по принципу духовки коптильня сохраняет внутри себя все запахи, жиры и заложенные компоненты. Еда равномерно со всех сторон поддается обработке.
Почему именно газовая плита?
Варочные поверхности из керамики, стекла или металла использовать не рекомендуется. Они технически в состоянии достигать температуры, при которой опилки внутри коптильни начинают тлеть. Но днище коптильни плоское и плотно пристает к поверхности по всей площади. Отвод воздуха не производится, и нагревательные элементы плиты попросту могут перегреться и выйти из строя.
Газовая плита – оптимальный источник тепла для копчения в квартире или доме
Кроме равномерного нагрева, она обеспечивает возможность быстрого регулирования температуры, что важно для качественного приготовления копченостей. Но такую коптильню можно использовать и вне дома
Например, на пикнике, рыбалке или охоте. Она свободно входит в багажник автомобиля. Соорудив основание из нескольких валунов или кирпичей, и разведя костер под коптильней, быстро можно наладить производство копченостей на открытом воздухе, создав внутри необходимые условия для горячего копчения продуктов.
Когда речь заходит о копчении, то многие считают, что это обязательно нужно делать на заднем дворе загородного дома или , где стоит большая печка из камня или обычной металлической бочки. Но тут нужно сказать, что коптить мясо или рыбу можно прямо в квартире на кухне. Для этого будет использоваться газовая плита. Коптильня в таком случае понадобится небольшая, да и самостоятельно ее сделать – не составит труда.
Сегодня в городе в специальных магазинах можно купить коптильню горячего копчения, которую изготовили в заводских условиях
Важно заметить, что такое устройство будет стоить дорого. Однако качество копченых продуктов будет высокое
Мобильные коптильни не так распространились пока что, однако в них можно готовить очень вкусные продукты.
Для того чтобы самостоятельно изготовить коптильню для газовой плиты, понадобится:
- нержавейка – лист, толщиной до 2 миллиметров;
- проволока из нержавейки;
- болгарка;
- дрель;
- сварочный аппарат;
- рулетка.
Данного материала и инструментов будет достаточно, чтобы изготовить коптильню средних размеров. Корпус выполняется довольно просто. Он будет напоминать металлический ящик, по бокам которого ставятся ручки. Из П-образного профиля по всему периметру в верхней части выполняется канавка, куда будет наливаться вода.
Она будет служить в качестве гидрозатвора
, чтобы дым не выходил в помещение. Дело в том, что при копчении будет выделяться дым от тлеющей щепы внутри коптильни. Чтобы помещение не закоптилось вместе с мясом, нужно побеспокоиться о защите от дыма.
Видео: Обзор кухонной коптильни для газовой плиты
Крышка для коптильни обязательна. Выполнять ее нужно очень точно, чтобы гидравлические функции были выполнены на сто процентов. В верхней части крышки нужно сделать отверстие, в которое впаивается трубка. Через нее дым будет отводиться через форточку на улицу.
Идеально, если в коптильню будет встроено отверстие для термометра. Так можно будет контролировать температуру копчения блюд.
При горячем копчении всегда будет выделяться жир. Необходимо сделать поднос, в который и будет стекать жир. Берем обычный противень. Чтобы поддон можно было удобно вытаскивать из коптильни, не проливая жир, необходимо предусмотреть специальные ручки.

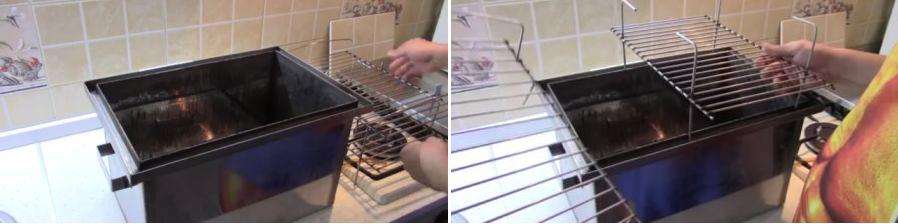

Из проволоки решетку, на которой будем выкладывать продукты копчения. Внутри коптильни привариваются крепления для решетки. Можно и не использовать решетку, но в таком случае понадобятся подвесы.
Коптилки из нержавейки для дома
Для нагревания коптильни используется газовая плита
Важно, чтобы размер плиты сопоставлялся с размером сделанной коптильни. На дно коптильни кладутся стружки, щепа фруктовых деревьев
Толщина топливного слоя составляет примерно два сантиметра. Для горячего копчения на газовой плите можно использовать все виды стружки, кроме березовой и хвойной. Смола, которая содержится в этих деревьях, испортит запах продуктов, а также их вкус.
Копчение начинается тогда, как только из трубки начинает выходить дым. Не рекомендуется использовать керамические индукционные плиты для коптильни. Дело в том, что плоская поверхность коптильни и плиты приведет к тому, что последняя начнет перегреваться и выйдет из строя. Да и прогревание не будет столь желаемым, как на газовой плите.
На газовой плите всегда удобнее проводить копчение. Главное преимущество – регулировка температуры за счет прибавления или убавления газа.
Изготовление
В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.
Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.
Из бочки или ведра
Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.
Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.
Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.
В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.
Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.
Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.
Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.
Из старого холодильника
Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.
Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.
На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).
На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.
Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.
Из нержавеющей стали
Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.
Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.
Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.
Из кирпича
Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.
Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.
Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.
Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.
Как своими руками сделать коптильню: от простого к сложному
При изготовлении коптилен из металла удостоверьтесь в том, что он не реагирует с продуктами под воздействием огня.
Внимание! Недопустимо использование бочек из-под ГСМ, красок или химикатов, оцинкованного металла
Из ведра: схема
Если копчёненького хочется уже здесь и сейчас, то простейший аппарат вы можете изготовить буквально на коленке, не имея особых навыков и инструментов. Для этого вам понадобится стальное (ни в коем случае не оцинкованное) ведро, металлическая пельменница большого диаметра, плотная фольга или стальная «плошка» и крышка.
Фото 1. Схематичное изображение внутреннего устройства горячей коптильни, сделанной из ведра.
На дно засыпаете щепу, на неё ставите «плошку» или фольгу, которая будет собирать капающий жир, на решётку кладёте продукты. Сверху закрываете крышкой. Ставите всю конструкцию на огонь и ждёте, когда приготовится.
Плюсы: большая скорость изготовления, минимум необходимых инструментов и навыков. Минусы: маленький объём, неэстетичный внешний вид, риск испортить продукты, если выбрали не то ведро.
Устройство из холодильника
Старому холодильнику вполне можно подарить вторую жизнь. Для этого у него надо удалить всю неметаллическую «начинку», оставив только корпус. Нагрев щепы может осуществляться электротэном, плиткой, или огнём – в этом случае бывший холодильник надо будет поставить на опоры.

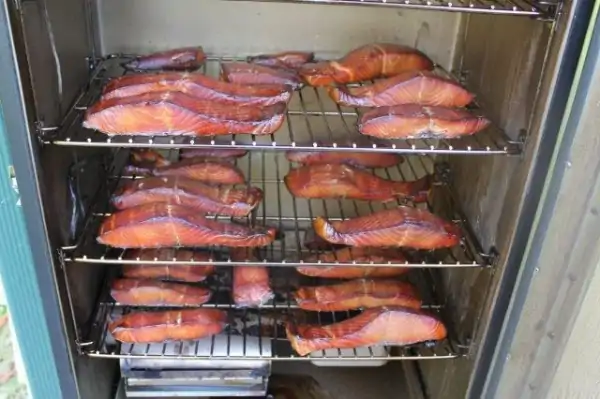

Фото 2. Внутри корпуса старого холодильника уже есть специальные решетки, на которые удобно раскладывать продукты для копчения.
Плюсы: большой объём загрузки продуктов на один раз. Минусы: сложно добиться нужной герметичности камеры, риск того, что металл начнёт выделять вредные испарения.
«Чемодан». Чертеж с размерами
Такая коптильня представляет собой прямоугольный ящик из нержавейки или чёрного металла, за что и получила такое название. Если есть тиски, болгарки, плоскогубцы, сварочные струбцины и сама сварка, легко сделать устройство самостоятельно. Нужно только определиться с размерами камеры.
А дальше возможны два варианта. Первый – заказываете раскрой и /или гибку металла на фирме, и вам привозят готовый «конструктор», который остаётся только сварить. Второй – покупаете металл, сами его разрезаете, затем обвариваете по швам согласно чертежу.
Фото 3. Объемный чертеж коптильни в виде чемодана из нержавеющей стали. Размеры указаны в сантиметрах.
Решётка сваривается из просечки или проволоки. Находиться она должна примерно 20 см над щепой, учитывайте это при изготовлении внутренних упоров. Шаг прутьев решётки – 3 см. Обязательно наличие поддона для жира. Он похож на верхнюю крышку. Разница только в том, что размещается подставка на дне ящика, имеет ручку и загнутые вверх края. При его изготовлении тщательно проваривайте углы.
Крышка изготавливается из листа металла с тем расчётом, чтобы её загнутые края выходили за пределы на 5–7 мм, сверху приваривается ручка. Обязателен штуцер для отвода дыма.
При желании можно сделать гидрозатвор – обрезанный под 45°C и приваренный по периметру сплошным швом и полкой внутрь уголок. При копчении в него заливается вода и препятствует выходу дыма.
Собирать коптильню-«чемодан» рекомендуется в такой последовательности:
- приварить решёточные опоры к торцевым стенкам изнутри и ручки снаружи;
- изготовление (сварка) «коробки»;
- изготовление поддона;
- изготовление внутренней решётки;
- изготовление крышки со штуцером;
- изготовление гидрозатвора (по желанию).
Обязательно примеривайте каждую последующую деталь после изготовления предыдущей, делайте поправки на деформацию.
Плюсы: мобильность, высокая скорость копчения относительно большого количества продуктов, простота в уходе, долговечность. Минусы: невозможно контролировать температуру во время копчения.
Аналогично выполняется коптильня из бочки, в этом случае корпус уже готов, остаётся только сделать поддон, крышку и упоры для вертикальной или горизонтальной загрузки продуктов.
Кирпичный «шкаф»
Выбор продвинутых любителей или тех, кому коптить надо много и сразу.
Как правило, топка сооружается отдельно от жаровни, а камни обеспечивают максимально равномерное распределения тепла.
Плюсы: лучше вкус продуктов, стационарная конструкция долговечна. Минусы: большая трудоёмкость и цена при изготовлении.
Из дерева
Коптильня из дерева напоминает миниатюрный домик. Здесь есть и стены, и дверка, и крыша, и труба. Продукты, приготовленные в деревянной коптильне, отличаются насыщенным вкусом и ароматом.
Изготовление корпуса
Корпус коптильни выполняется так:
- Каркас устройства представляет собой прямоугольную конструкцию, высота которой составляет 2 метра, а ширина 1 метр. Он собирается из брусьев.
- Каркас с трех сторон отделывается досками, плотно прилегающими друг к другу.
- На четвертой стороне устанавливается доска, сколоченная также из досок. Она должна плотно закрываться безо всяких отверстий.
- Сколачивается крыша с отверстием для тубы. Если таковой нет, то просто делается окошко, чтобы в любой момент его можно было открыть и закрыть. После этого крыша фиксируется на конструкции.
- Внутри конструкции организуются пазы для поддона и решетки. Для поддона пазы делаются внизу конструкции, для решетки — посередине.
Важно! Если между досками образуются щели, то это негативно скажется на качестве продукта. Промежутки нужно заделать паклей
Как сделать решетку
Для изготовления решетки потребуется неокрашенная проволока, диаметром 5-6 мм. Из нее выполняется рамка, размер которой соответствует внутреннему размеру коптильни. На нее фиксируются куски проволоки, диаметром 3 мм. Расстояние между ними — 2 см. Все детали решетки свариваются между собой.
Из металлического листа делается поддон. Его размер соответствует размеру решетки, а также внутреннему размеру коптильни.
Дымоотвод
Дымоотвод выполняется следующим образом:
- Выкапывается траншея, длина которой составляет 2,5-3 м, ширина — 0,5 м, глубина — 0,3 м.
- Траншея выкладывается кирпичом, который между собой соединяется цементным раствором.
- На кирпич фиксируется металлический лист.
- Сверху засыпается земля, слоем в 15 см, чтобы дымоотвод зимой не промерз.
Сборка
Выкапывается яма, соответствующая размерам коптильни. Глубина ее — 40 см. На дно фундамента укладывается щебень, вдоль стен с помощью арматуры фиксируются бетонные блоки. Далее все это заливается бетонным раствором. На фундамент устанавливается камера, внутри которой уже должен быть установлен поддон для сбора жира от продуктов и решетка.
Внимание! Сборка коптильни начинается с обустройства фундамента для него. К фундаменту подводится дымоход
На одном его конце фиксируется железный угольник, сваренный из металлического листа. Его размер должен соответствовать размерам камеры. Он устанавливается на фундамент. На другом конце дымоотвода организуется топка. Она должна быть сделана из огнеупорного кирпича и оснащена металлической дверкой. Это будет место, где разводится огонь
К фундаменту подводится дымоход. На одном его конце фиксируется железный угольник, сваренный из металлического листа. Его размер должен соответствовать размерам камеры. Он устанавливается на фундамент. На другом конце дымоотвода организуется топка. Она должна быть сделана из огнеупорного кирпича и оснащена металлической дверкой. Это будет место, где разводится огонь.
Завершающий этап — установка коптильни. Она фиксируется прямо на фундамент. Скрепляются между собой две конструкции с помощью металлических скобок. Устройство готово к эксплуатации.
Фото 1. Возможный чертеж деревянной коптильни с указанными размерами. Стрелки указывают направление движения дыма.
Схемы и конструкции коптилен
Для каждого вида копчения также предусмотрены определенные типы коптилен, конструкционные особенности которых принципиально важны.
Коптильня горячего копчения своими руками представляет собой емкость, которая имеет крышку, которая обязательно плотно закрывается. Сконструировать данное устройство можно из металлических ящика, бочки, ведра. Основными составляющими коптильни являются:
● топка — она находится непосредственно под камерой и выполняет функцию нагрева;
● герметичная коптильная камера — отвечает за равномерное прогревание воздуха и достижение высоких температур. Так как в основном процесс горячего копчения происходит при температуре 100 градусов, камер может быть несколько;
● гидрозатвор — его установка поможет уменьшить количество канцерогенов в дыме, а также создать барьер для воздушных потоков внутри и снаружи;
● решетки — на них размещаются продукты, поддающиеся обработке;
● поддон — из продуктов выделяется жир и сок, которые, попадая на дно камеры начинают гореть, негативно воздействуя на вкусовые качества мяса, рыбы и растительных продуктов. Съемный поддон должен легко сниматься.
Основные схемы коптилен горячего копчения приведены ниже на рисунке:
Коптильня холодного копчения своими руками строится по принципу того, что дым, который достигает продукта, должен успеть остыть. Она может быть произвольных размеров и, как правило, состоит из таких основных частей:
● топка — она может быть сложена из кирпича или сделана из металлических пластин. Так как процесс обработки продуктов длится достаточно долго, топка должна быть оснащена удобным зольником, а также дверцей для дыма, которая регулирует основной поток;
● коптильная камера — температура при холодном копчении невысокая, поэтому для изготовления камеры можно использовать различные материалы, в том числе дерево. Наиболее удобным будет использование бочки;
● дымоход — он соединяет между собой топку и камеру. Для его конструирования подойдет металл. Также дымоход можно вырыть в земле. Не рекомендуется использовать кирпич, который относится к пористым материалам.
Схема коптильни представлена на рисунке ниже:
