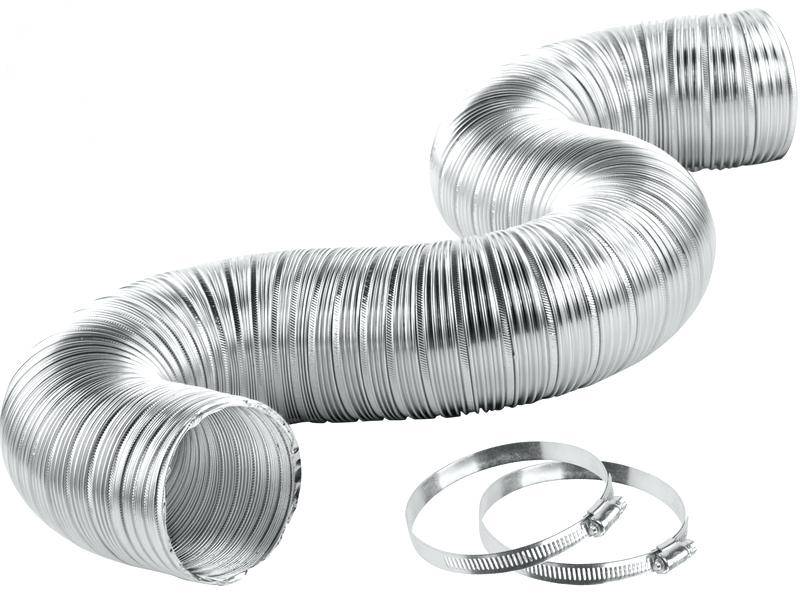

Гофрированный алюминиевый воздуховод

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

  • отсутствие необходимости в добавочной теплоизоляции кровли;
  • доступность самостоятельной регулировки;
  • малая вероятность коррозии;
  • гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
  • уменьшенные потери шума и воздуха;
  • срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

  • Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
  • Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
  • 20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

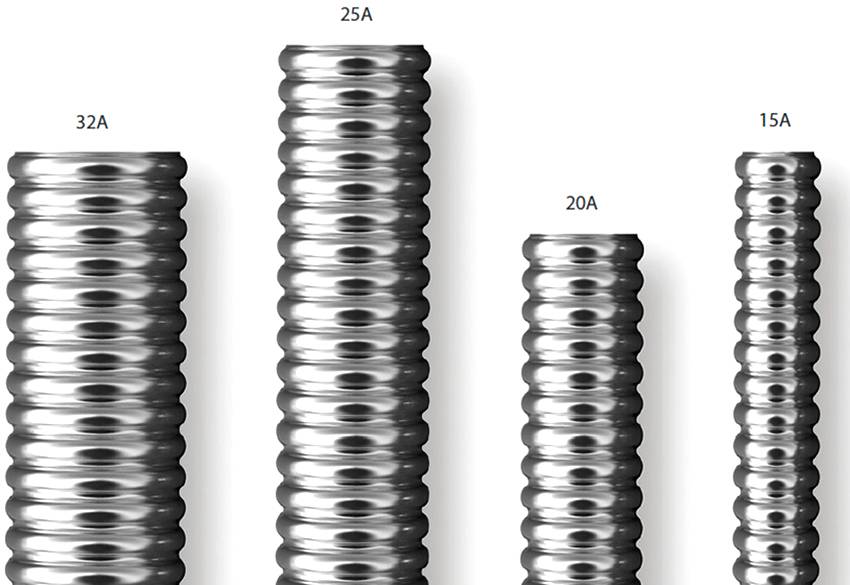

Типы и применение гофротруб для вентиляции

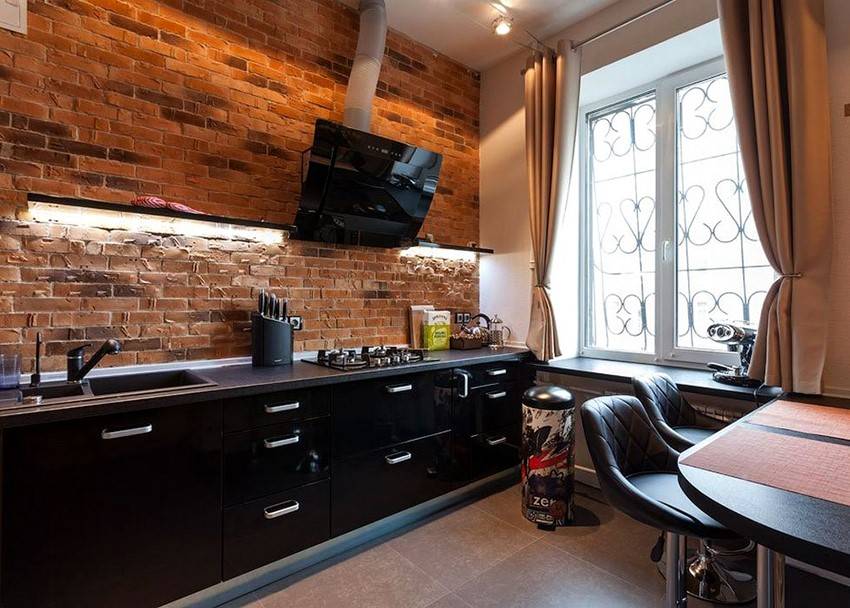

Алюминевая кухонная гофротруба

Вентиляционные гофротрубы выпускаются чуть более 20 лет. Чаще всего гофра трубы используются для вентиляционных систем частных домов, промышленных цехов, складов и элеваторов, шахт.

Гофротрубы для вентиляции могут быть изолированными или неизолированными. Кроме этого, шланги гофрированные для вентиляции делятся по типу материала:

  • пластик (полихлорвинил);
  • алюминий;
  • сталь;
  • алюминиевая фольга на каркасе;
  • полиэфирная металлизированная лента на каркасе.

Диаметр вентиляционных гофр от 100 мм до 500 мм. Подбирают его в зависимости от мощности оборудования и протяженности вентиляционных каналов. Гибкие гофротрубы чаще используют для вентиляции сложной конфигурации, с обилием переходов, перепадов высот и поворотов. Причем прямые отрезки стараются делать из гладких воздуховодов, соединяя их участками гофрированных шлангов для вентиляции.

Эластичность гофротрубы для вентиляции позволяет использовать меньшее количество стройматериалов, создавать воздуховоды без острых углов, что позволяет сохранить давление и скорость движения воздуха. Чтобы не нарушать целостность несущих стен и балок, гибкую гофру для вентиляции просто протягивают вокруг них. Такой монтаж обходится дешевле и занимает меньше времени.

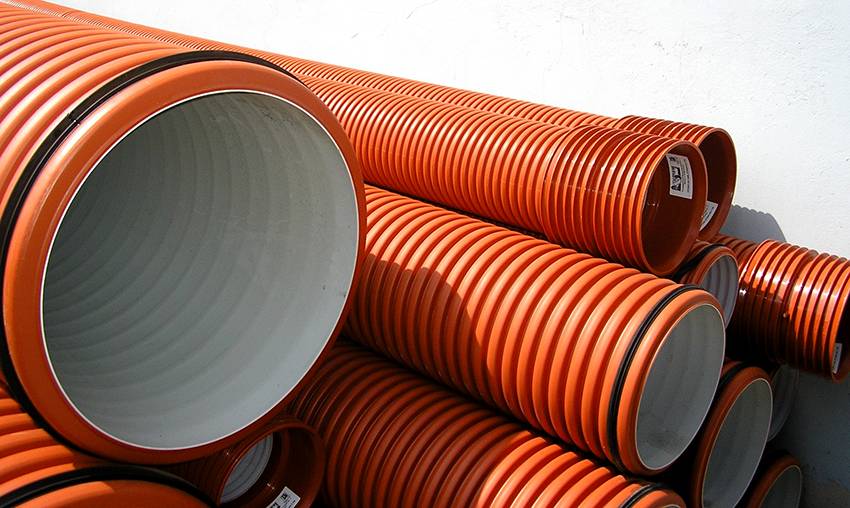

Гофротруба пластиковая

Вентиляционные гофрошланги имеют отличные аэродинамические свойства. Давление проходящего через них воздушного потока снижается лишь немного. Таким образом, вентиляционная система работает с наибольшей отдачей, рационально используя электронергию. Круглое сечение гофрорукава для вентиляции позволяет использовать вентиляторы меньшей мощности. Непосредственно в вентканалах можно размещать устройства перераспределения потоков воздуха, датчиков и измерительных приборов.

Проходя через вентиляционную гофру диаметром 400 мм, воздух издает меньше гула, чем при прохождении вентиляции из гофры 200. Поэтому участки гофрированных вентиляционных шлангов можно считать шумоподавляющими.

Как установить гофру на вытяжку на кухне

Выполнить монтаж гофрированной трубы для кухонной вытяжки может любой человек. Для этого необходим минимальный набор инструментов и совсем немного времени. В некоторых случаях установка занимает более 1 часа. Ниже мы рассмотрим, что нужно для установки гофры, и детально опишем сам процесс её монтажа.


Выполнить монтаж гофрированного воздуховода по силу любому человеку

Для создания воздуховода между кухонной вытяжкой и общедомовой вентиляционной системой вам понадобится:

  • гофрированная труба с диаметром, соответствующим размеру патрубков на вытяжке и вентиляционной решётке;
  • два хомута (металл или пластик);
  • вентрешётка с патрубком;
  • переходник;
  • новосёлы с саморезами;
  • герметик и алюминиевый скотч (при необходимости);
  • крестовая отвёртка;
  • пассатижи;
  • ножницы или обойный нож.


Гофра, переходник и хомуты, вот, пожалуй, и всё, что нужно для  монтажа воздуховода

Пошаговая инструкция по установке гофры на вытяжку

Как вы увидите из пошаговой инструкции, установить гофру на вытяжку и подсоединить её к вентиляционной системе по силам любому человеку. Для этого нужно иметь минимальные навыки  работы с отвёрткой.

ИллюстрацияОписание действия
Покупаем и распаковываем гофру подходящего диаметра и длины
В навесном шкафу, к которому крепится вытяжка, нужно разметить и вырезать лобзиком отверстие под гофрированную трубу
В нашем случае понадобится переходник с патрубка вытяжки на гофру. Его можно купить практически в любом магазине климатической, бытовой техники или строительном рынке
Устанавливаем переходник на вытяжку. Для надёжности соединение можно обработать герметиком
На конец трубы надеваем червячный хомут, и насаживаем её на пластиковый переходник
При помощи отвёртки затягиваем хомут. Главное, не перестараться
У нас вентиляционный канал выведен в гипсокартонный короб. Мы взяли патрубок с обратным клапаном, хотя большинство вытяжек уже оснащены им
Аккуратно выводим трубу через отверстие в вытяжном шкафу
Также аккуратно распрямляем гофру, стараясь не помять её
Надеваем на трубу хомут, и присоединяем её к вентиляционному патрубку с обратным клапаном. Затягиваем хомут при помощи отвёртки. На этом можно считать установку завершённой

Как спрятать гофру от вытяжки на кухне

Какой бы вид гофры для вытяжки вы не выбрали, честно говоря, она не будет обладать высокими эстетическими характеристиками. Л

Если одной гофры недостаточно, можно соединить между собой две трубы при помощи пластиковой муфтыФОТО: topventilyaciya.ru

учшим вариантом будет замаскировать воздуховод, не забывая при этом, что к нему всегда должен быть свободный доступ для ухода или замены. Рассмотрим самые распространённые способы.

  1. Гофротрубу можно спрятать в коробе из гипсокартона (отдельном или входящим в конструкцию многоуровневого потолка).
  2. Гофра прячется за пластиковым коробом, который можно приобрести в строительных магазинах как декоративный элемент. Такие короба предлагаются в самых разных формах, расцветках и даже оснащаются светильниками. Однако этот вариант подходит, если вытяжка расположена недалеко от вентканала.
  3. Воздуховод можно спрятать в навесном шкафу, к которому прикреплена вытяжка.
  4. Гофротрубу можно задекорировать, сделав её частью интерьера или же просто покрасить в тон стен.
  5. Скрыть воздуховод за широким карнизом кухонного гарнитура.

Предлагаем посмотреть небольшую подборку фото о том, как спрятать вытяжную трубу на кухне.

1 из 5

Гофрированный воздуховод можно спрятать в гипсокартонный короб многоуровневого потолкаФОТО: tehnashop.ru
Гофра, спрятанная за специальным пластиковым коробомФОТО: rinnipool.ru
Маскировка трубы в навесном шкафу кухонного гарнитураФОТО: oventilyacii.ru
Гофротруба в коробе, который является частью интерьераФОТО: stroy-podskazka.ru
Маскировка гофры широким козырьком кухонного гарнитураФОТО: mastremont.ru

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

  • гофротруба
  • саморезы
  • хомуты для фиксации рукава или мягкая проволока
  • решётка под вентиляцию или переходник
  • силиконовый герметик
  • переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

  1. Перед работой следует прочистить вентиляцию в квартире
  2. Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
  3. С помощью герметика смажьте горловину вытяжки
  4. Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
  5. Необходимо проложить так до конца отверстия вентиляции
  6. Зафиксируйте саморезами решётку под вентиляцию
  7. После чего надевайте гофру с герметиком
  8. Закрепите работу хомутом
  9. Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем.  Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха

Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов

Это будет гарантировать безопасность эксплуатации кухонной техники

Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Как спрятать гофру от вытяжки на кухне: решаем эстетический вопрос

Ещё одной распространённой загвоздкой, с которой сталкиваются домовладельцы после установки оборудования, является желание либо потребность скрыть трубу от взглядов хозяев и гостей. На самом деле, существует несколько решений данного вопроса, притом каждый из них по-своему интересен.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Самый простой способ, как спрятать трубу от вытяжки на кухне. Те, кто хотя бы раз закрывал проводку кабель-каналами, с удовольствием примут подобный вариант. Вы просто покупаете отдельно пластиковые сегменты, внутрь которых и помещается гофра. При желании можно подобрать короб, подходящий по цвету к вашему кухонному гарнитуру либо вытяжке.

Учтите, что использование крупных конструкций уменьшает полезную площадь на кухне

«Коробка» из гипсокартона – выбор опытных отделочников

Это решение в большей степени подойдёт для профессионалов, поскольку гипсокартон – хрупкий материал, требующий немало строительных навыков. Подобный метод также ворует часть свободного пространства, поэтому предварительно продумайте, как рациональнее расположить каркас и стенки.

Гипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществами

Применение кухонной мебели или навесных потолков – дорого, но красиво

Ещё один эстетичный, но затратный способ – во время покупки кухонного гарнитура заказать отдельную полку с технологическими отверстиями, где можно будет расположить как вытяжку, так и гофру. Данное решение не только красиво смотрится, но и позволит использовать часть пространства для собственных нужд.

Стоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техники

Если у вас установлены навесные потолки, то можно воспользоваться пустым местом между потолком и плитами, расположив там трубу. При подобном выходе из положения гофра будет полностью скрыта от любых глаз.

К сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системы

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

  1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
  2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
  3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
  4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
  5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
  6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Воздуховод для вытяжки: основные критерии успешного выбора

Выбор нужной модели трубы требует индивидуального подхода и тщательного изучения всех особенностей. При этом следует учесть такие основные критерии:

Выбирая воздуховод для вытяжки нужно обратить внимание на материал трубы, ее габариты и качество

  • габариты трубы, в частности ее диаметр и протяженность;
  • производственный материал в основе гофры;
  • качество изделия;
  • стоимость.

Чтобы не прогадать с диаметром соединительной трубы, необходимо внимательно изучить инструкцию, которая прилагается к вытяжкам. Для пущей уверенности можно измерить диаметр. Несоответствие рекомендациям может иметь необратимые последствия, когда даже очень дорогая техника не будет функционировать должным образом. Стандартные диаметры труб, устанавливаемые на вытяжки, – 10, 12, 12,5 и 15 см. Иные размеры встречаются намного реже, но все же присутствуют в продаже. Наиболее часто производители вытяжек предусматривают параметры, соответствующие 100 и 120 мм, и именно их указывают в руководстве по установке и эксплуатации оборудования.

Нередко производитель вместе с вентиляционной техникой в комплекте продает и воздуховод. Это идеальный вариант, если длина трубы подойдет к габаритам кухни. В противном случае придется покупать изделие соответствующего размера. Длину желательно замерить до покупки трубы. Для этой цели подойдет обычная рулетка. Замер производят от патрубка вытяжки до входа в вентиляционную шахту, соблюдая строгую траекторию будущего пролегания трубы.

Чтобы не ошибиться с диаметром трубы необходимо изучить инструкцию к вытяжке

Не следует забывать о том, что гофра способна растягиваться и гнуться. У некоторых моделей этот параметр соответствует 180°, что позволяет выбрать оптимальный путь пролегания вентиляционного пути. Стоит также учесть, что монтаж трубы производится уже в растянутом виде.

Качество и материал как критерии выбора гофры: металлическая или пластиковая

Материал, из которого изготовлен вентиляционный ход, имеет очень большое значение. В частности, следует учитывать перечисленные выше преимущества и недостатки металлических и пластиковых изделий. В том числе необходимо помнить о высокой шумопроизводимости изделий из пластика, но также требуется подчеркнуть и их высокие эстетические характеристики, позволяющие установку трубы, когда ее маскировка затруднительна.

Наиболее приемлемый вариант – алюминиевая гофра для вытяжки, представляющая собой многослойное изделие из прослоек полиэстера и алюминия. В качестве армирования служит сталь в форме спирали, которая задает нужную степень жесткости и направление трубы. Изделия из алюминия внутри могут быть гладкими или гофрированными. Гладкая поверхность создает повышенный уровень аэродинамики, что делает целесообразной их установку в протяженных трассах с малым количеством изгибов, но такой материал менее гибкий. Труба, гофрированная внутри, менее аэродинамичная, но более гибкая, что позволяет задавать ей самую сложную траекторию.

Пластиковая труба выглядит более презентабельно чем металлическая, но она менее устойчива к воздействиям температуры

Выбирая трубу для вытяжки, нужно обратить внимание на производителя и качество материала. С этой целью стоит поинтересоваться наличием сертификата качества на продукцию и сроком гарантии. Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений

От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант

Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений. От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант.

Технические характеристики

Перед тем, как выбрать гофру для вытяжки, необходимо детально изучить их технические особенности. Вентиляционные каналы бытового назначения бывают двух типов: гибкие и полужесткие.

К первому относятся устройства с высокой протяженностью и устойчивостью к деформации. При использовании гибкого воздуховода можно соорудить сложную конструкцию с большим количеством поворотов.

В основе такой гофры находится спиральный каркас из стальной проволоки обтянутый алюминиевой либо полимерной оплеткой. К основным характеристикам воздуховода можно отнести:

  • Диаметр от 100 до 500 мм;
  • Устойчивость к температурным перепадам от -30 до 250 градусов C;
  • Величина изгиба в половину поперечника.

Гибкие патрубки бывают как с теплоизоляцией, так и без нее. Для понижения шумообразования канала во время работы вытяжной системы в качестве наполнителя используется стекловата либо минеральные волокна.

Полужесткие воздуховоды изготавливаются из оцинкованной или нержавеющей стали, а также алюминия. Предельная величина изгиба изделия определяется в соответствии с диаметром трубы. Допустимый радиус поворота гофры не должен быть меньше 0,6 ее поперечника.

Вентиляционные каналы полужесткого типа могут быть использованы как в промышленных, так и бытовых целях, вследствие чего на рынке представлено множество моделей, какие бывают с сечением от 50 до 400 мм

При выборе гофрированного патрубка особое внимание следует уделить температурным показателям: экземпляры из нержавеющей стали выдерживают нагрузку вплоть до 800 градусов Цельсия, с оцинкованной оболочкой – до 700 градусов, с алюминиевым покрытием – до 250-300 градусов

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.
