Где располагается спираль в электрочайнике

Ремонт электрического чайника

В случае поломки электрочайника, не спешите покупать новый, ведь можно попытаться отремонтировать любимый чайник. Чаше всего в электрочайниках случаются простые поломки, которые каждый мастер может легко исправить.

В воде присутствуют посторонние частицы

Повреждение фильтра. Современные электрочайники оборудованы сетчатыми фильтрами, которые не пропускают частицы накипи в подогреваемую воду. Хоть иногда очищайте забитый фильтр, с помощью щетки под струёй воды.

Электрочайник медленно нагревается.

Толстый слой накипи на ТЭН. К тому же, забитый накипью трубчатый электронагреватель в скором времени перегорит. Отложения накипи разрушаются в средстве против накипи, или в обычном уксусе. Можно также растворить накипь в чайнике, закипятив в нём воду с двумя пакетиками лимонной кислоты.

Электрочайник не отключается.

1. Крышка чайника плохо закрыта. Пар выходит через неплотно закрытую крышку, в обход канала с термореле в виде биметаллической пластины.

1. Закрыто паропропускное отверстие. В старых моделях чайников это отверстие для прохода пара к термореле имеет небольшой размер, и забивается со временем частицами накипи.

1. Неисправен выключатель. Причиной этому может быть: как сломанная биметаллическая пластина, так и заклинивший толкатель выключателя. Снимите выключатель, и если его корпус оплавлен, то есть заметна его несимметричность, или обугливание пластмассы возле металлических контактов, тогда его нужно обязательно заменить.

Электрочайник не нагревает воду до кипения.

1. Ослабла биметаллическая пластина. Со временем металл пластины теряет упругость, и не может держать выключатель во включенном положении, до того момента, когда вода закипит.

1. Срабатывает тепловая защита контактов в подставке. Возможно, покрытый накипью ТЭН перегревается, поэтому на него идет завышенный ток.

Из электрочайника вытекает вода.

1. Разломан индикатор уровня воды. Скорее всего, на индикаторе есть трещины, образовавшиеся в результате ударов.

1. Повреждён корпус чайника. Пластмассовый корпус ломается при падениях чайника, металлический начинает протекать в результате коррозии. В этом случае необходимо купить новый электрочайник.

1. Ослабло крепление ТЭН. Не прилагая большой силы, подтяните гайку или винты крепления трубчатого электронагревателя.

1. Повреждена уплотнительная прокладка. Если после подтяжки крепления ТЭН течь воды не устранилась, тогда нужно заменить резиновую прокладку между нагревательным элементом и корпусом чайника.

Электрочайник вовсе не греет.

1. Неисправна сетевая вилка. Также не забудьте проверить сетевую розетку.

1. Перегорел предохранитель. Это защитное устройство находиться внутри корпуса, и обычно перегорает вследствие других серьёзных неисправностей в чайнике.

1. Выключатель чайника не фиксируется во включенном положении. Вероятно, выключатель совсем уже изношен, и его необходимо заменить.

1. Перегорел ТЭН. Исправность трубчатого электронагревателя легко проверить, достаточно замерять сопротивление на его отключенных от цепи электрочайника концах. Отсутствие показаний сопротивления в пределах 20 – 30 Ом, свидетельствует о неисправности электронагревателя чайника.
2. Неисправны контакты в подставке. Разобрав подставку чайника, осмотрите контактные соединения. Наличие сажи на элементах, оплавление пластмассовых деталей, явно говорит о том, что сломана группа контактов в подставке чайника.
3. Сработала тепловая защита контактов в подставке. Такое случается, если вы до этого включали чайник с небольшим количеством воды, или вовсе без неё. Подождите несколько минут, пока пластины тепловой защиты не вернуться во включенное состояние.

Чтобы электрочайник долго проработал, его нужно включать только с водой, и хоть иногда очищать внутренние поверхности чайника от накипи.

Как самостоятельно отремонтировать электрочайник

Электрочайники вошли в нашу жизнь уже относительно давно. Лет тридцать назад отечественный производитель изготавливал их, как в виде старинных самоваров, так и обычных чайников только с ТЭНом (нагревателем).

Сейчас этих приборов огромное множество. Они бывают, как металлические, так и стеклянные, керамические и пластмассовые. Помимо этого в них присутствует декоративная светодиодная подсветка и прочая автоматика, защищающая чайник от перегрева, отсутствия воды и так далее.

Чем отличаются современные чайники от приборов времен СССР? В основном — это качество и мощность. В погоне за удешевлением товара китайские производители не уделяют особого внимания, как качеству корпуса, так и нагревателя с дополнительной «начинкой».

Но зато мощность ТЭНов этих приборов значительно превосходит своих отечественных «предков» в разы.

Например, стандартная мощность советского чайника составляла 800 — 1000 Вт. Теперь эта мощность увеличена в среднем до 2500 Вт. Да, второй закипает быстрее, но из-за качества материалов и значительного перегрева, срок его службы довольно невысок. К тому же такая мощность просто убийственна для старой алюминиевой проводки, да и самой розетки,— какой бы она не была.

Не удивительно, что поломка таких «замечательных» чайников обычное дело.

В этой статье будет уделено внимание двум вопросам, возникающим при желании отремонтировать чайник своими руками:

1. Как его разобрать.
2. Какая одна из самых часто встречающихся поломок этого прибора.

Первый вопрос возникает практически со всеми современными электроприборами, так как производители очень старательно скрывают место нахождение винтов и порой понять с чего начать разборку просто невозможно.

На фото один из представителей современных чайников средней ценовой категории. Принцип разборки у всех его собратьев практически аналогичный.

Итак, снимаем чайник с подставки и откручиваем винты снизу,— как на фото.

Недостатки стеклянных приборов

Несмотря ни на какие обещания производителя, стекло — это, в первую очередь, хрупкий материал, а поэтому отношение к нему должно быть соответствующим.

Можно согласиться с тем, что вероятность остаться целым в случае падения такого чайника на пола выше, нежели обычной стеклянной посуды. Но присутствие дополнительных защитных элементов конструкции не избавляют электрические стеклянные чайники от главного минуса — хрупкости.

Для поддержания привлекательного вида за стеклянным электрочайником необходимо соответствующим образом ухаживать.

В первую очередь это касается накипи — если в электрических чайниках из других материалов ее нельзя увидеть, то здесь она будет заметно уже после появления. Поэтому владелец должен регулярно проводить мероприятия по удалению отложений накипи, используя специальные средства.

Стеклянные электрочайники сложно считать практичной техникой, так как при прикосновении жирными или грязными руками на них обязательно останутся следы. Пятна могут возникнуть также из-за капель воды или нечаянно попавших на поверхность других жидкостей.

Учитывая все эти недостатки, становится понятно, насколько хлопотным представляется уход за такими приборами. Владельцу придется регулярно протирать поверхность стеклянной колбы насухо после каждого использования или мытья.

Последовательность действий при ремонте

• Если сломался электрочайника, то вначале надо проверить шнур с подставкой, убедившись, что напряжение подается к чайнику. Делают это, позванивая контакты мультиметром. Перегоревшую подставку попробуйте разобрать и припаять контакты, но если контактная группа расплавилась, то починить ее уже не удастся.

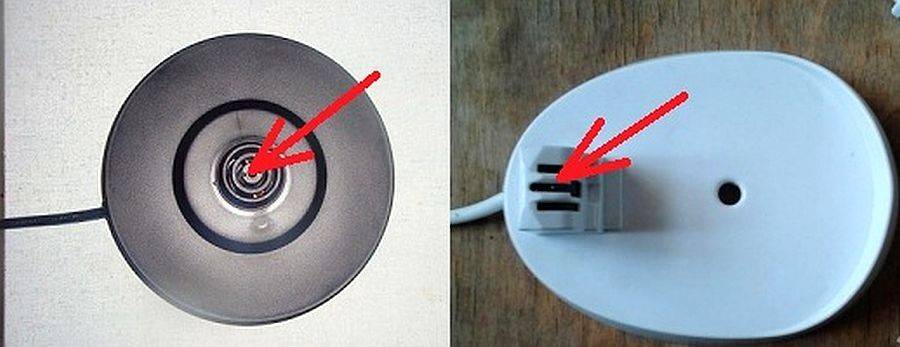

• Если со шнуром и подставкой все в порядке, то на следующем этапе надо проверить кольцевые контакты на самом чайнике, предварительно нажав кнопку вкл. Скорее всего, сигнала не будет, поэтому надо открутить нижнюю часть и уже внутри проверить все контакты, чтобы узнать, что конкретно не работает. Нерабочую спираль или термодатчик надо заменить.
• Далее проверяют кнопку автоматического выключения, расположенную на ручке. Она довольно часто выходит из строя, поскольку происходит окисление контактов. Их надо зачистить наждачкой, и прибор будет нормально работать.

У современного чайника устройство таково, что труднее всего добраться до кнопки включения-выключения, чтобы ее починить. Для этого придется снять крышку и открутить болты вверху и внизу ручки

Делать это надо осторожно, поскольку пластмассовые детали легко ломаются. Если не светится светодиодная лампочка, то ее тоже меняют

Случай 2: История кособокого электрочайника

Очередной чайник не подвергался калечащим операциям по удалению жизненно-важных датчиков. Но это его не спасло.

Дело было, как обычно, во время моего долгого отсутствия дома.

И на протяжении многих дней, заметьте – МНОГИХ, в моей комнате ощущался легкий запах не то гари, не то горелых контактов… В общем, сомнения у заходивших туда домочадцев присутствовали, но не подтверждались.

И продолжалось это до тех пор, пока тетушка вдруг не обратила внимание, что электрочайник стоявший все это время на подставке, сделался каким-то кособоким. Она подошла к нему поближе и почувствовала пышущий от него жар

Нижняя часть чайника тихонько плавилась и теряла форму

Она подошла к нему поближе и почувствовала пышущий от него жар. Нижняя часть чайника тихонько плавилась и теряла форму.

Что же случилось?

А вот что. Виновных, опять же, не найти, потому что в мое отсутствие у меня дома образуется проходной двор. Есть, конечно, подозрения, но Сержык упорно отрицает свою вину.

Чайник был банально оставлен без воды. Либо с водой, но с открытой крышкой, после чего он выкипел и пришел в состояние «без воды».

Однако, там же есть датчик перегрева, который и сработал.

Но сработал он ненадолго, а ровно до тех пор, пока чайник немного остыл и биметаллическая пластина отщелкнулась обратно.

Чайник опять нагрелся. Датчик сработал. Чайник остыл. Пластина замкнула контакт. Чайник нагрелся. Датчик сработал.

Вы понимаете?

И так несколько дней или даже недель! И все это время конструкция поддерживалась при температуре близкой к 100 градусам.

Неисправности электрочайника

1. Выход из строя нагревательного элемента. Причиной этой поломки может послужить накипь.
2. Не работает кнопка включения. Либо произошло окисление на контактах и образовался нагар, либо обрыв тяги.
3. Протекает корпус. Очень часто причиной может служить уплотнитель воды, который просто со временем пришёл в негодность или треснувшее стекло, показывающее уровень воды в чайнике.
4. Электрочайник отключается раньше, чем закипит. Неисправность является следствием образования накипи.
5. Терморегулятор вышел из строя. Вся проблема кроется в том, что в электроприборе установлено слишком много деталей и различных узлов, например: термометр, блок памяти и тому подобное.

Конструкция и принцип действия

Современные электрочайники собираются на базе одной электрической схемы и отличаются друг от друга оригинальным дизайном, мощностью или объемом. При этом все они конструктивно состоят из двух частей — собственно чайника и подставки.

Конструкция

Корпусные детали электрочайника изготавливают из различных материалов:

• нержавеющей стали (Saturn и пр.);
• термоустойчивой пластмассы (Maxwell mw -1028 b и др.);
• термостойкого стекла (Vitek VT-7008 TR).

Электрочайник подключается к питающей электросети при установке на пластмассовую подставку, к которой подведен сетевой шнур с вилкой. Соединение осуществляется через 3-х контактную группу, расположенную внутри подставки таким образом, чтобы исключить поражение пользователя электрическим током. При этом снятый с подставки прибор полностью обесточен.

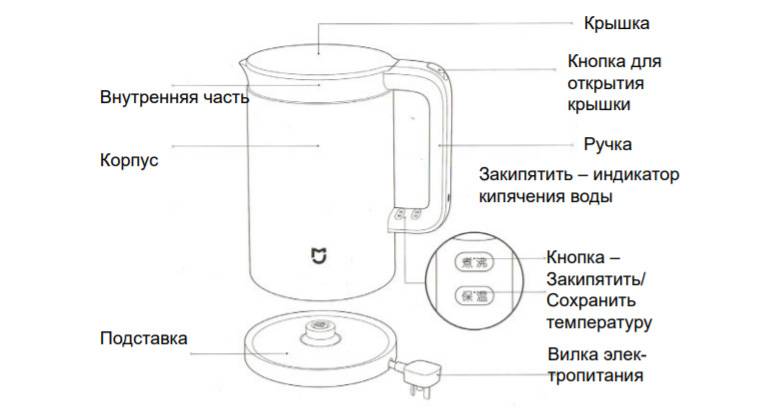

В корпусе чайника, который сверху закрывается крышкой, установлены:

• контактная группа для соединения с ответной частью подставки;

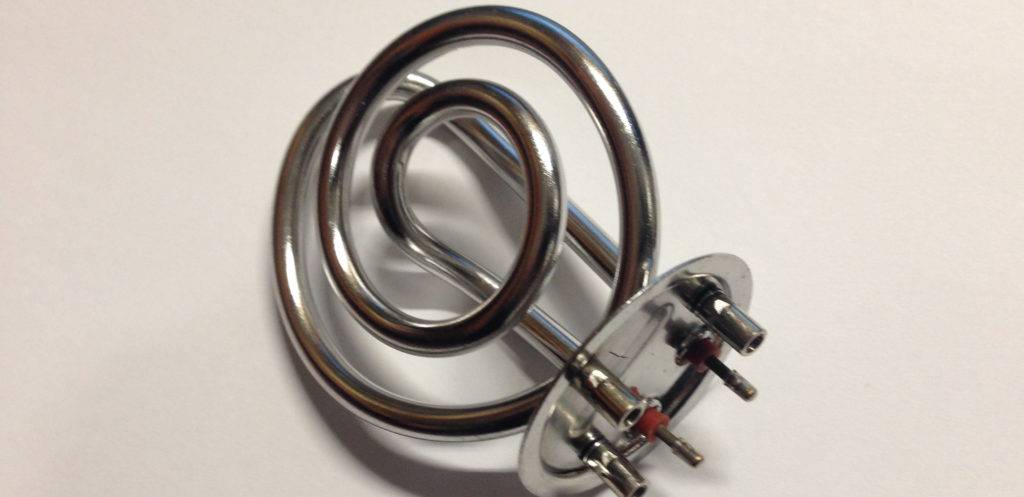

• дисковый нагреватель или открытая спираль (S или U-образная);
• выключатель (термостат);
• светодиодный индикатор (может быть вмонтирован в выключатель);
• устройство автоматического отключения с биметаллическими контактами.

Кроме того, ряд моделей оснащается:

• дополнительными фильтрами, очищающими воду от накипи — изготавливаются из нержавеющей стали (Siemens TW60101) или нейлона (Tefal BF2632 Vitesse);
• внутренней колбой, не соприкасающейся с корпусом чайника, которая выполняется из термостойкого стекла или нержавеющей стали и играет роль термоса;
• тепловым реле, способным поддерживать заданную температуру воды в диапазоне от 60 до 98°С на протяжении не менее 4-х часов (режим «термопот»).

Важно! Конструктивно все детали, находящиеся во время работы чайника под напряжением, надежно защищены от контакта с водой и исключают возможность случайного соприкосновения с ними пользователя

Принцип действия

Питающее напряжение от сети переменного тока подается к чайнику при установке его на подставку через подпружиненные контакты, которые располагаются в центре его днища. В нижней части корпуса размещается ТЭН, осуществляющий нагрев воды при нажатии на выключатель, который может находиться как в верхней, так и в нижней части чайника.

Схема подключения предусматривает наличие блокирующего устройства, защищающего прибор от перегрева. Состоит оно из двух контактных пар, которые соединены с ТЭНом. Каждая такая пара состоит из контакта и биметаллической пластины (склеена из двух тонких пластинок с разными коэффициентами линейного расширения), способной изгибаться в разные стороны при изменении температуры.

Биметаллическая пластина одной пары контактирует непосредственно с корпусом и обеспечивает размыкание соединения при его перегреве. В нормальном положении эта пара постоянно замкнута. Срабатывает она только в случае, когда к сети подключен чайник без воды.

Вторая пара контактов обеспечивает отключение прибора от электросети при закипании воды. Происходит это под действием горячего пара, воздействующего на биметаллическую пластину. При этом горячий воздух подается через специальный канал, в качестве которого чаще всего используется полость ручки. Однако в некоторых моделях для подачи пара устанавливают отдельную трубку круглого или квадратного сечения.

Немного истории

Идея создания такого устройства принадлежит американскому полковнику Кромптону, который впервые продемонстрировал свое изобретение на Чикагской всемирной ярмарке 1893 года. Нагревательный элемент был вмонтирован в подставку чайника, что на порядок увеличивало время и расход электроэнергии, требуемой для нагрева воды

Из-за указанных недостатков, устройство не смогло привлечь к себе внимание широкой публики

Взяв за основу идею Кромптона, англичанин Артур Лардж усовершенствовал модель, установив нагревательный элемент прямо во внутреннюю поверхность прибора, что позволило сократить время нагрева до минимума.

Нюансы разборки с учетом модели

Перед началом проведения ремонтных работ необходимо провести предварительный осмотр чайника на предмет работоспособности и исключить всевозможные банальные моменты, которые могут стать причиной неисправности (подключение к электросети, запуск кнопки включения, правильное положение, установка аппарата непосредственно на самой подставке). Если после предварительной проверки аппарат все же остается неисправным, тогда необходимо демонтировать все узлы и найти причину поломки. Как разобрать электрический чайник? Разбирать модели электрочайников, которые оснащены закрытым Тэном рекомендуется следующим образом:

• Выполнить демонтаж крышки, которая расположена на дне аппарата. При этом нужно учитывать тот факт, что на старых моделях, крепежные элементы расположены в верхней части.
• В более современных моделях, во время разборки, необходимо убрать верхнюю накладку, которая закреплена в двух пазах, расположенных у основания ручки.
• Пазы следует аккуратно освободить, а затем открутить расположенные под ними болты. В некоторых моделях верхняя ручка демонтируется непосредственно вместе с крышкой.
• Затем необходимо перевернуть чайник и в его нижней части снять крепежные элементы.
• При помощи отвертки отщелкнуть специальные фиксирующие элементы, которые расположены по периметру днища чайника.

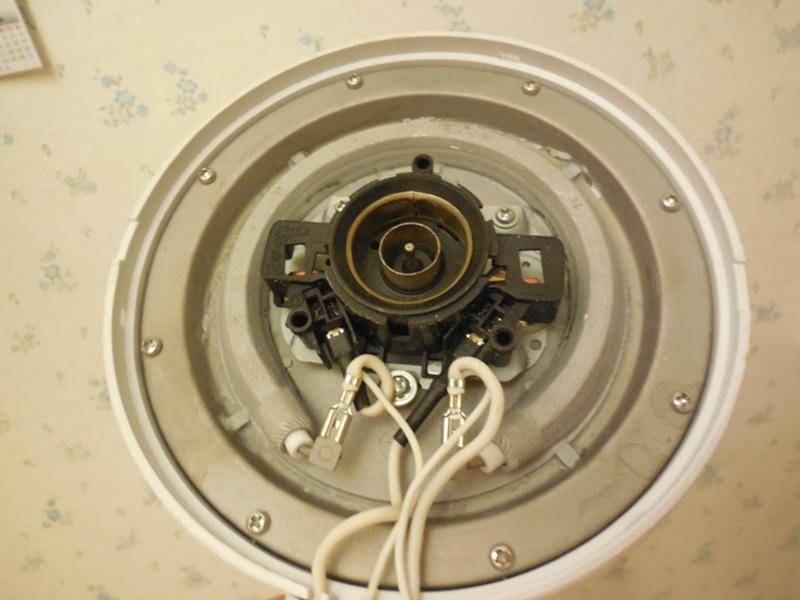

После демонтажа днища на предмет поломок, при помощи тестера, следует осмотреть нагревательный элемент чайника. В моделях, оснащенных дисковым Тэном, нагревательный элемент не вступает в контакт с водой. Поэтому на данном этапе, если ТЭН находится в неисправном состоянии, можно определить поломку при помощи его прозвона тестером. Как правило, нагревательный элемент в чайнике выходит из строя из-за появления обрывов спиралей в трубке.

Чтобы проверить термостат на наличие в нем неисправностей необходимо убрать шуруп, расположенный в нижней части рукоятки электрочайника. Затем ручку нужно аккуратно демонтировать и под кнопкой включения убрать саморез. Места соединения, к которым подключен термостат нужно прозвонить мультиметром. После прозвона, если неисправность не была обнаружена, нужно снять сам узел. Для этого сначала демонтируется сама накладка, а потом снимается деталь. Чтобы демонтировать накладку, на нее необходимо слегка надавить пальцами рук и отодвинуть вперед.

Чтобы правильно разобрать старую модель электрочайника необходимо открутить саморезы, расположенные на днище устройства и демонтировать его боковую часть, чтобы получить доступ к Тэну, а также термостату. В том случае, когда кнопка включения расположена в верхней части чайника, прибор необходимо разбирать полностью. Для проверки открытого Тэна необходимо изначально произвести демонтаж крышки.

Если ТЭН находится в работоспособном состоянии, и выявить его неисправность не удалось, тогда следует осмотреть подставку. Для этого ее нужно отключить от электросети, перевернуть и снять все болты. Затем нужно демонтировать нижнюю часть подставки и провести осмотр ее элементов.

Принцип работы

Чтобы понять, что может стать причиной неисправности, нужно разобраться в принципе работы этого устройства. Независимо от модели и ее стоимости электрические чайники работают по одному принципу: в нижней части установлен основной нагревательный элемент — ТЭН, который соединен с терморегулятором. При включении устройства в сеть ТЭН нагревается, отдает свое тепло воде и доводит ее до кипения. Когда температура воды приближается к 100°С, образуется пар. Он проходит по каналу и достигает терморегулятора, после чего чайник отключается.

Принцип работы электрочайника

Несмотря на то, что принцип работы прибора достаточно простой, его ремонт будет легким только для опытного мастера. Но те, кто впервые сталкивается с подобной проблемой, не знают, как поменять ТЭН в чайнике. Только единицы предпочитают устранять неисправность самостоятельно, а другие отправляются в магазин на поиски нового устройства для кипячения воды.

Диагностика неисправности электрочайников

Если бытовая техника не включается, не греет, не загорается лампочка индикации работы, проводят диагностику поломок электроизмерительным прибором — мультиметром. С его помощью прозванивают электрическую цепь от вилки до ТЭНа.

Если розетка исправна, начинают диагностику прибора. Чтобы понять, почему не включается электрический чайник, придется проверить все его основные узлы.

Сначала проверяют вилку, шнур и контактную группу на подставке. Для этого один щуп тестера в режиме прозвона соединяют со штырем вилки. Вторым поочередно прикасаются к контактам на разъеме базы. Обычно их три — они соответствуют заземляющему контакту и двум токопроводящим жилам и располагаются посередине подставки в форме окружности или сбоку в форме трехпалого разъема.

Сигнал прибора на одном из контактов свидетельствует о том, что он соответствует штырю вилки и что жила кабеля не повреждена. Аналогично проверяют второй штырь и контакт заземления. Сигнал по трем линиям означает, что база исправна.

После этого приступают к диагностике самого чайника. Снимают нижнюю крышку и прозванивают клеммную колодку разъема питания в основании устройства. Левый и правый контакты прозваниваются на внутреннем и внешнем кольце. Если сигнала нет, колодку разбирают, снимая нижнюю пластину термостата. Контакты зачищают наждачной бумагой, удаляя нагар и окисление. Попутно проверяют наличие контакта. Затем колодку собирают и прозванивают. Если проблема устранена, то все ставят на место.

На следующем этапе проверяют кнопку включения. Один щуп ставят к контакту провода, идущему на кнопку, второй — на ТЭН. В отключенном положении звука быть не должно. Когда кнопка включена, сигнал говорит о том, что она исправна.

Затем проверяют ТЭН. Прозванивают контакт вывода спирали, к которому присоединены провод от разъема и от кнопки. Звуковой сигнал означает, что цепь не разорвана. После чего проверяют, нет ли замыкания. Соединяют вывод ТЭНа с корпусом. Сигнал говорит о его пробое и неисправности нагревательного прибора.

Наличие терморегулятора в устройстве усложняет диагностику. Такой прибор имеет не три контакта в разъеме узла соединения базы с устройством, а пять. Добавляются два контакта для терморезистора. Прозвон проводят в той же последовательности. Сначала определяют какие контакты на подставке соответствуют двум жилам кабеля электропитания и заземлению. Два оставшихся кольца, которые входят в цепь терморезистора проверяют на сопротивление. Оно должно быть около 100 кОм. Другие показатели (1 или бесконечность) говорят о неисправности терморегулятора.

Затем проводят диагностику чайника (клеммы колодки, кнопку включения, ТЭН). Но перед этим отсоединяют электронную часть терморегулятора и датчика температуры.

Для оценки состояния нагревательного элемента высчитывают сопротивление спирали. Указанную в технической документации мощность прибора в ваттах делят на стандартное напряжение в сети, получают силу тока. Для вычисления сопротивления, напряжение делят на силу тока. Затем проводят проверку мультиметром. Откручивают нижнюю крышку, тестер настраивают на режим омметра, замеряют сопротивление. Оно не должно сильно отличатся от расчетного. Большое отклонение говорит что ТЭН испорчен.

Электрический чайник-термос

Сохранить длительное время воду горячей в обычном устройстве невозможно. Для решения этой проблемы был придуман электрический чайник, который называется – термопот, способный поддерживать заданную температуру на протяжении суток. Даже самый надежный электрический чайник этой категории не имеет сложной конструкции. От обычного он отличается двойными стенками, которые сделаны по принципу термоса, и способом подачи воды.

Из-за сравнительно большого объема налить воду как из обычного чайника трудно. Для этого в конструкции предусмотрена помпа подающая жидкость. Для подачи кипятка нужно нажать несколько раз на кнопку. Электрический чайник-термопот отличается:

• типом корпуса;
• объемом;
• нагревательным элементом;
• другими параметрами.
