Что такое драм-юнит?
Драм-юнит служит для переноса тонера и изображения/текста на бумагу. Он имеет несколько различных названий, так что вы можете знать его как фотобарабан, блок формирования изображения или фотокондуктор.
Как работает Драм-юнит?
Сначала драм-юнит получает положительный электрический заряд для переноса текста и тонера на страницу. Далее лазер воздействует на фотобарабан и оставляет отрицательный заряд в тех местах бумаги, где должны будут появиться текст/изображение. Когда тонер попадает в барабан, он притягивается к противоположно заряженным участкам, создавая образ текста и изображения.
После этого бумага проходит через принтер и получает сильный отрицательный заряд. Как только фотобарабан проходит по листу бумаги, тонер закрепляется на листе с помощью статического заряда.
Когда надо менять драм-юнит?
Так же как и тонер-картридж, у драм-юнита есть свой ресурс печати на страницу или так называемая «живучесть». Во время использования принтера лазер воздействует на барабан при каждой печати, что означает, что драм-юнит изнашивается и должен быть заменен через определенное количество печати.
Многие принтеры требуют отдельного барабана, но некоторые производители принтеров разрабатывают барабаны и тонер-картриджи, соединенные в одно целое (например, HP Q6000a toner cartridge). Таким образом, каждый раз, когда вы меняете тонер-картридж, вы меняете и фотобарабан.
У принтеров с отдельным драм-юнитом вы можете заметить признаки износа, что будет означать необходимость замены барабана. Вы начнете видеть точки и/или полосы на ваших распечатках, изображения станут светлее. У драм-юнита более длительный срок службы – до 100,000 страниц, по сравнению с тонер-картриджем, у которого всего 10,000 страниц.
Вышел из строя сам принтер
Нередки случаи поломки самого печатающего устройства. Следует помнить, что ремонт старой техники не всегда будет оправданным. Возможно покупка нового будет лучшим вариантом.
Признаками поломки принтера могут быть не только его полный отказ работать, когда он не печатает вовсе ничего. Если аппарат стал мять бумагу, выпускать чистые листы, печатает не все цвета, на бумагу передается не весь рисунок, не закрепляется тонер, текст неровно наносится, то вероятность наличия неисправности очень высока.
Некоторые модели могут сигнализировать о проблемах миганием лампочек на корпусе. Зачастую это индикаторы желтого или красного цвета
На это стоит обратить внимание, даже если принтер продолжает выполнять печать
Вышел из строя сам принтер
Нередки случаи поломки самого печатающего устройства. Следует помнить, что ремонт старой техники не всегда будет оправданным. Возможно покупка нового будет лучшим вариантом.
Признаками поломки принтера могут быть не только его полный отказ работать, когда он не печатает вовсе ничего. Если аппарат стал мять бумагу, выпускать чистые листы, печатает не все цвета, на бумагу передается не весь рисунок, не закрепляется тонер, текст неровно наносится, то вероятность наличия неисправности очень высока.
Некоторые модели могут сигнализировать о проблемах миганием лампочек на корпусе. Зачастую это индикаторы желтого или красного цвета
На это стоит обратить внимание, даже если принтер продолжает выполнять печать
Как работает
- На первом этапе проходит заряд электростатическим полем, что способствует отталкиванию тонер-порошка от его поверхности.
- Потом от света лучей, созданных лазерами принтера, происходит засвечивание поверхности вала в нужных местах, таким образом создается рисунок с противоположным зарядом. К тем местам красящее вещество теперь легко «приклеивается».
- Лист бумаги проходит через барабан и вследствие чего краска оказывается уже на нем. Одновременно заряд фотовала изменяется, что способствует его готовности к началу нового процесса печати.
- Потом лист попадает в печку, где порошок «прилипает» к бумаге. Но это происходит только в тех местах, где луч лазера изменил заряд поверхности фотовала.
Что такое фьюзер в принтере?
Фьюзер играет важную роль в процессе печати. Он представляет собой резиновый валик с нагревательным механизмом внутри. На первоначальном этапе картридж, заполненный чернилами, рассеивает краску по бумаге или любой поверхности, предназначенной для печати. Чернила находятся только на поверхности и не интегрированы в фактуру, поэтому не стабильны и контур картинки легко размываем. Фьюзер выполняет ряд важных функций:
- разогревает порошок и помогает ему зафиксироваться на бумаге;
- от него зависит слаженная работа всех узлов принтера;
- от создаваемых им тепла и давления зависит скорость и точно устройства;
- делает полученное изображение четким и чистым, без подтеков краски;
- это своего рода финишный этап обработки напечатанных документов.
Что такое узел термозакрепления (термоблок или фьюзер)?
Вы когда-нибудь задумывались, почему бумага выходит из лазерного принтера теплой? Так вот, это как раз именно из-за узла термозакрепления. Он представляет собой пару нагретых валов внутри принтера, которые закрепляют тонер на бумаге.
Как только частицы тонера вдавливаются в бумагу через драм-юнит, лист бумаги начинает свой ход на термоблок, так что пластиковые частицы полимера плавятся и переносятся на бумагу. Узел термозакрепления выполняет все эти действия путем нагрева и давления.
Почему необходимо заменять термоблок?
Точно так же как и тонер-картридж, и драм-юнит, термоблок необходимо менять довольно часто из-за изнашивания деталей принтера. Например, так как тонер представляет собой порошок, иногда он может распрыскиваться на внутренние детали принтера, а не только на бумагу.
Все эти частицы создают царапины на термоблоке, что может привести к полосам на ваших распечатках. Большинство принтеров сами дадут вам знать, когда будет необходимо заменить термоблок.
Используете ли вы лазерный принтер? Почему вы предпочитаете именно его? Мы бы с большим удовольствием услышали от вас ответы на эти вопросы! В наших группах социальных сетей.
При перепечатке текстов либо ином использовании текстовых материалов с настоящего сайта на иных ресусрах в сети Интернет гиперссылка на источник обязательна. Перепечатка либо иное использование текстовых материалов с настоящего сайта в печатных СМИ возможно только с письменного согласия автора, правообладателя. Фотографии, иные иллюстрации могут быть использованы только с письменного согласия автора (правообладателя) и с обязательным указанием имени автора и источника заимствования.
Что такое тонер-картридж?
Тонер-картридж – это составляющая часть лазерного принтера, содержащая цветной порошок (тонер) для создания текста или изображения на бумаге. Тонер-картриджи существуют в четырех цветах – голубой (cyan), пурпурный (magenta), желтый (yellow) и черный (black).
Тонер – это сухой углеродный порошок с пластиковыми частицами полимера, который получает электрический заряд и тепло, что позволяет ему прилипнуть к бумаге. Каждый цвет имеет свой отдельный картридж, и обычно его нужно менять каждую тысячу страниц, в зависимости от расхода чернил на страницу или «живучести» картриджа.
Тонеры бывают оригинальными (от ОПО– оригинального производителя оборудования, то есть от производителя принтера) и совместимыми. Совместимые картриджи являются выгодной альтернативой оригинальным при покупке нового картриджа для вашего принтера.
Все, что вам нужно знать о совместимых картриджах, вы найдете здесь.
Когда нужно менять тонер-картридж?
Ваш принтер сам даст вам знать, когда тонер будет заканчиваться и какой именно цвет вам нужно заменить. Однако вы также должны быть способны определить, заканчивается ли тонер, по качеству печати, так как текст/изображения могут стать блеклыми, с полосами или точками по всей поверхности листа.
Разборка Xerox 3140 – Как снять корпус
В первую очередь, нужно выключить принтер кнопкой включения/выключения питания и отсоединить сетевой шнур. Далее смотрим фотографии по разборке Xerox 3140, ниже.
Вытаскиваем лоток подачи бумаги.
Открываем переднюю дверцу принтера.
Вынимаем картридж из принтера.
С помощью плоской отвёртки аккуратно отгибаем петли дверцы, чтобы её снять.
Демонтируем переднюю дверцу, освободив петли из боковых выступов основания принтера.
На задней стороне корпуса, в нижней части слева, с помощью крестовой отвёртки выкручиваем 2 винта.
С правой стороны также выкручиваем 2 винта под крестовую отвёртку.
Возле гнезда под сетевой провод, справа выкручиваем последний винт удерживающий заднюю стенку корпуса.
Открываем заднюю дверцу принтера.
Демонтируем заднюю часть корпуса на которой расположена дверца доступа к узлу термозакрепления.

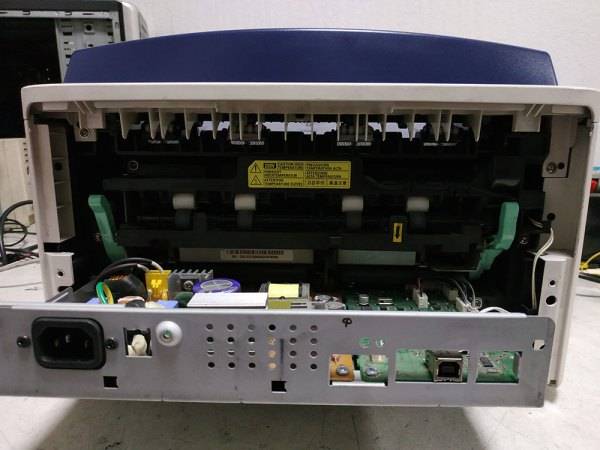

Принтер Xerox Phaser 3140 со снятой задней частью корпуса.
Спереди поддеваем плоской отвёрткой лепестки верхней части корпуса по бокам и смещаем их немного вверх.
Лепестки справа и слева не должны быть зафиксированы выступами основания принтера.
С задней стороны принтера верхняя часть корпуса также имеет лепестки фиксирующие её к основанию. Отгибаем правый лепесток.
Затем, также отгибаем и смещаем немного вверх левый лепесток верхней крышки корпуса.
Приподнимаем верхнюю часть корпуса. Будьте осторожны, внутри расположена небольшая плата, к которой подключён разъём с проводами.
Отсоединяем разъём на внутренней стороне верхней части корпуса.
Демонтируем правую боковую часть корпуса отжав защёлки сверху.
Также демонтируем левую сторону корпуса.
Если проблема с сетевым принтером
Несколько больше проверок следует выполнить, если используете сетевое устройство для организации печати. Все вышеперечисленные пункты должны быть проверены и исправлены, если это требуется. Кроме этого следует пересмотреть настройки антивируса или файервола на предмет блокировки порта принтера, наличия общего доступа к аппарату.
Блокировка порта
Для работы принтера он использует отдельный порт, по которому он определяется и работает. Антивирусное обеспечение иногда может блокировать устройство и тогда он не печатает или виден, как недоступный. Чтобы проверить этот факт, нужно зайти в настройки антивируса в раздел, где производятся сетевые настройки. Дайте разрешение для Вашей модели. Детальную инструкцию по настройкам в своем антивирусе можете найти в Интернете.
Если испытываете проблемы с настройками, то можно временно вообще отключить свое антивирусное ПО. Не лишней будет остановка работы встроенного брандмауэра Windows в панели управления.
Неправильный адрес
Когда устанавливается сетевой принтер, то ему присваивается определенное имя системой автоматически или пользователем вручную. Если потом имя сменить, то принтер не будет печатать на клиентском ПК или ноутбуке. В таком случае произвести подключение нужно по-новому или изменить имя устройства. Повторно устанавливать драйвера нет необходимости, так как они уже есть в системе. Когда подсоединение производится по IP, то его смена тоже может повлечь проблемы.
Закрыт общий доступ или нет прав на использование
Через панель управления, на компьютере, где настроен принтер, зайдите в соответствующий раздел и найдите свою модель. Откройте свойства и перейдите на вкладку «Доступ», где отметьте галочкой «Общий доступ» и введите сетевое имя. Потом перейдите на вкладку «Безопасность» и убедитесь, что для группы «Все» есть разрешение на печать. Дополнительно смотрите на скриншоты ниже.
Почему принтер не печатает
Все причины, которые приводят к сбоям и полному отказу системы печати, условно делятся на 3 большие группы:
- Проблемы с установкой и настройкой печатающего устройства в операционной системе. Прочие виды программных неполадок.
- Проблемы с картриджами или системой непрерывной подачи чернил (СНПЧ).
- Неполадки в аппаратной части самого принтера.
Первая группа наиболее проста для диагностики и устранения самим пользователем. Справиться с ней удается примерно в 90% случаев. Группа проблем, связанных с картриджами, не всегда поддается решению в домашних условиях, однако если позволяют средства, достаточно просто купить новый картридж. Третья группа решается лишь при простых и типовых неполадках, вроде замятия бумаги, залома соединительного кабеля и т. п. Проблемы, связанные с неисправностью аппарата, требуют обращения в сервис.
Формат бумаги в настройках не соответствует реальному
Ошибка «Замятие бумаги» может возникнуть как в принтере Epson, так и любой другой марки независимо от функциональных возможностей и стоимости оборудования. Частой причиной проблемы становится именно бумага, которая может быть низкого качества, недостаточной или излишней плотности и т. д., а также несоответствие формата, обозначенного в настройках печати, фактическому. Так, если выбран формат 10х15, а в лотке находятся листы А4, аппарат не будет печатать и вместо этого может выдать ошибку, сообщающую о замятии. Исправить ситуацию несложно. Следует задать правильные настройки печати (действия выполняем в приложении, которое используется), затем снова запустить процесс.
Неполадки матричных моделей
Одной из типичных неполадок принтера такого типа является выход из строя головки для печати. Возникает подобная поломка из-за износа подвижных составляющих данной детали. Чаще всего, вышедшую из строя головку восстановить невозможно и ее приходиться выбрасывать. Другая распространенная поломка принтера матричной модели заключается в шлейфе головки, целостность которого нарушается. Появляется данная проблема из-за повреждения, вызванного износом изделия.
Кроме того, довольно частой проблемой матричных устройств является неисправность тракта прохождения листа бумаги. Ее причина заключается в износе деталей или попадании инородных предметов внутрь данного тракта.
Откуда взялась лазерная печать?
В середине прошлого столетия, а если быть точным, то в 1938 году, американский физик и изобретатель первым запатентовал способ переноса сухих красок на листы бумаги. Все это оказалось возможным при использовании статической энергии в виде электричества. Уже через 10 лет компания Xeror взяла за основу метод электрографического переноса в своих первых аппаратах печати. Чтобы «довести до ума» и выпустить технику, которая автоматически выполняла печать, потребовалось еще десятилетие. Только тогда появились принтеры, которые можно было так назвать.

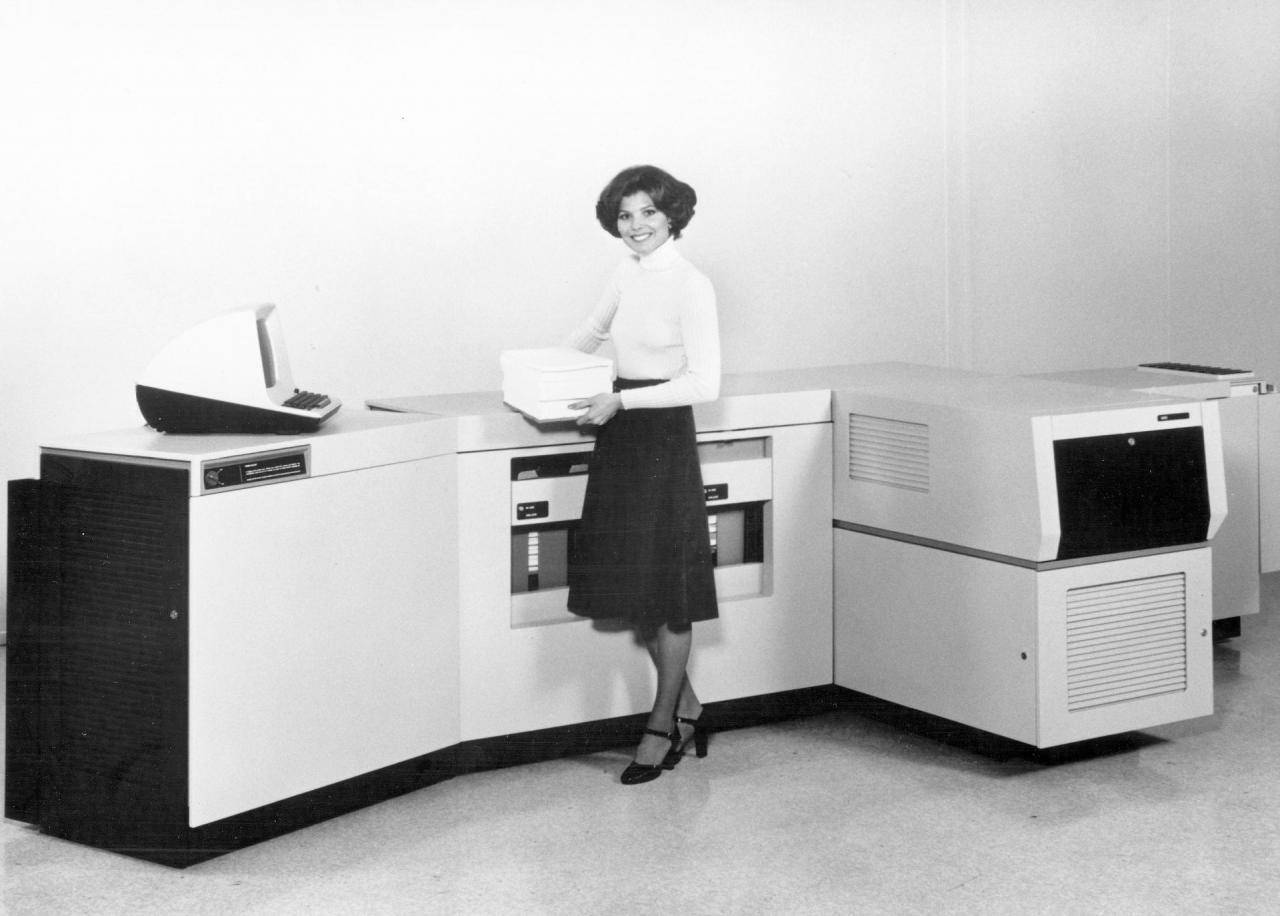

Первая модель называлась Xerox 9700 и в продажу поступила в 1977 году. Пользователями такой техники были большие офисы и предприятия. Некоторые характеристики того устройства даже соответствуют современным требованиям. Например: скорость работы 120 листов за минуту, дуплексная двухсторонняя печать. Через пять лет в 1982 выходит первая модель для домашнего использования. Ее выпускает компания Canon. После начинается бурное развитие рынка, на котором один за другим появляются разные бренды со своими моделями.
Каковы этапы процедуры очистки фотобарабана
Лазерные принтеры предусматривают ручную чистку фотобарабана. Здесь особенности лазерной печати таковы, что встроенная функция «очистка» не помогает. Вся процедура состоит из нескольких операций.
Принтер из сети нужно выключить обязательно. После этого открываем переднюю крышку. Для этого есть специальная кнопка. Отпускаем блокиратор с левой стороны и вынимаем картридж.
Отодвигаем защитную шторку. После этого можно увидеть барабан голубого или зеленого цвета. Фотобарабан нужно держать только за торцы
Потом его необходимо осторожно провернуть. При этом желательно не прикасаться пальцами к светочувствительной поверхности
Если этого не сделать, то отпечатки пальцев очень долго будут появляться на листах.
Поверхность протирают безворсовой салфеткой или тампоном. Салфетка может быть влажной, но после ее использования нужно все протереть насухо. Острые предметы для чистки не используются.
Возвращаем картридж в принтер. Нажимаем его до щелчка. Не нужно проводить чистку при ярком свете. Тогда точно не засветишь светочувствительный слой.
Первоначально функцию очистки барабана выполняет ракель, то есть специальное встроенное лезвие. Однако он постепенно изнашивается. И тонер остается на поверхности. Чем больше налипание, тем больше изнашивается силиконовая кромка ракеля и становится хуже качество очистки поверхности барабана.
Нельзя применять моющие средства, содержащие спирт, аммиак или растворитель. Это приведет к повреждению поверхности, а потом и барабан придется менять. Нужно купить специальный чистящий набор для картриджей. Нельзя использовать также легко воспламеняющиеся средства, как и разнообразные спреи.
У вас нет специальных навыков чистки? И вы не проводите ее регулярно? В этом случае есть смысл поручить такую задачу тем, кто работает в сервисных центрах. Мастера с опытом подобной работы произведут полную разборку картриджа. Они отсоединят контейнер с тонером. И у них это получится лучше. Очистку барабана они проводят быстро и аккуратно.
Что такое драм-юнит?
Драм-юнит служит для переноса тонера и изображения/текста на бумагу. Он имеет несколько различных названий, так что вы можете знать его как фотобарабан, блок формирования изображения или фотокондуктор.
Как работает Драм-юнит?
Сначала драм-юнит получает положительный электрический заряд для переноса текста и тонера на страницу. Далее лазер воздействует на фотобарабан и оставляет отрицательный заряд в тех местах бумаги, где должны будут появиться текст/изображение. Когда тонер попадает в барабан, он притягивается к противоположно заряженным участкам, создавая образ текста и изображения.
После этого бумага проходит через принтер и получает сильный отрицательный заряд. Как только фотобарабан проходит по листу бумаги, тонер закрепляется на листе с помощью статического заряда.
Когда надо менять драм-юнит?
Так же как и тонер-картридж, у драм-юнита есть свой ресурс печати на страницу или так называемая «живучесть». Во время использования принтера лазер воздействует на барабан при каждой печати, что означает, что драм-юнит изнашивается и должен быть заменен через определенное количество печати.
Многие принтеры требуют отдельного барабана, но некоторые производители принтеров разрабатывают барабаны и тонер-картриджи, соединенные в одно целое (например, HP Q6000a toner cartridge). Таким образом, каждый раз, когда вы меняете тонер-картридж, вы меняете и фотобарабан.
У принтеров с отдельным драм-юнитом вы можете заметить признаки износа, что будет означать необходимость замены барабана. Вы начнете видеть точки и/или полосы на ваших распечатках, изображения станут светлее. У драм-юнита более длительный срок службы – до 100,000 страниц, по сравнению с тонер-картриджем, у которого всего 10,000 страниц.

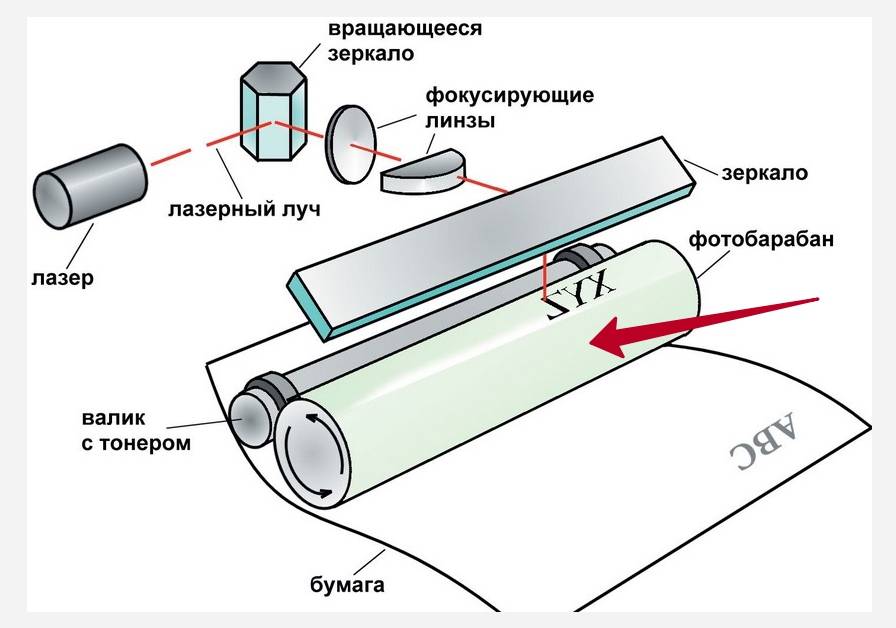

Принцип работы
Как же именно работает устройство, а значит, и тонер в нем? Лазерный блок или блок сканирования получает изображение с экрана компьютера, которое необходимо распечатать.
После этого оно передается на блок переноса изображения, с помощью которого выстраивается картинка, которую нужно распечатать, то есть непосредственно задание на печать устройства.
Затем это задание передается на устройство переноса и закрепления рисунка на бумаге. Этот блок представлен валом, который взаимодействует с тонером и передает его на печатающий вал.
Как было сказано выше, при использовании магнитного он может сделать это напрямую, а при использовании немагнитного – сначала передает на устройство перенесения, и лишь затем – на печатный вал.
<Рис. 7 Красящие вещества>
История создания
Метод переноса сухого красителя на бумагу был запатентован в 1938 г. изобретателем и физиком из США Честером Карлсоном. Способ базировался на применении статической электрической энергии. Технологию через 10 лет взяла на вооружение компания Xerox. Ещё 10 лет ушло на доработку метода электрографического переноса и на изобретение аппарата, который бы мог в автоматическом режиме выводить информацию на бумажный носитель. Сначала машина была громоздкой, и некоторые операции приходилось выполнять вручную. Только в 50-х гг. был создан полностью автоматизированный механизм, являющийся прообразом современной лазерной техники для печати.
Лазерный луч был добавлен в конструкцию принтера компанией Xerox в 1969 г., а в продажу первый принтер поступил в 1977 г. Это была модель Xerox 9700. Купить инновационное устройство могли только крупные компании и офисы, поскольку цена превышала 300 тыс. у.е. Скорость первой печатающей техники была 120 страниц в минуту, она могла делать двустороннюю печать. Для обычных частных пользователей принтеры стали доступными спустя 5 лет. Их начала выпускать компания Canon. Дальше количество производителей и новых моделей печатающей аппаратуры с каждым годом стремительно увеличивалось.
