Что такое тачскрин на планшете

Емкостный тачскрин – самая популярная система

Данная технология предполагает использование стекла с токопроводящим слоем. Касание дисплея высвобождает электрический заряд (в том месте, которое было затронуто). Микросхемы фиксируют каждое прикосновение к дисплею, передавая эту информацию в программу тачскрина.

Преимущества емкостных тачскринов:

  • долгий срок службы и устойчивость к загрязнениям;
  • высокий уровень прозрачности (не менее 90%);
  • лучшая реакция на воздействие, надежность;
  • отличная яркость (картинка смотрится более четко);
  • стойкость к воздействию влаги, поддержка MultiTouch.

Чаще всего в смартфонах используются сенсорные дисплеи с применением защитного закаленного стекла Gorilla Glass, оно хорошо выдерживает легкие механические воздействия, в том числе противостоит царапинам. Емкостные тачскрины начали вытеснять резистивные аналоги с 2009 года.

Но технологии совершенствуются, нет сомнений, что в будущем смартфоны станут оснащать еще более отзывчивыми, практичными и долговечными дисплеями.

25
Фев 2015

Что такое «тачскрин»?

Развитие сферы устройств мобильной связи происходит невиданными темпами. Ещё не все привыкли к «моноблоку», «слайдеру» или «раскладушке», как начинают появляться новые устройства. Например, независимо желаний потребителя, производитель насильно переводит всех на работу с сенсорным экраном, принуждая отказаться от кнопок. Сегодня выбор в пользу кнопочных аппарата ничтожно мал. Плохо это, или хорошо — покажет время, однако, что такое тачскрин следует знать каждому.

Термин «тачскрин
» появился в результате слияния слов «Touch
» и «Screen
», что с английского можно перевести дословно, как «реагирующий на прикосновение экран». Устройство с сенсорным экраном встречается жителям городов практически ежедневно: это банкоматы, банковский бокс для приема платежа, справочный терминал, экран мобильного телефона и многое другое. Нажатие на определенный участок экрана приводит к регистрации факта прикосновения и выполняется действие, согласно алгоритму работающей программы. Сегодня на вопрос, что такое тачскрин есть достаточно много информации в Интернете. Однако, на самом деле, такие экраны обладают довольно простым общим принципом работы, в котором разберется даже далекий от электроники человек. Следует отметить, что данным термином называют различные устройства, тип сенсорного экрана которых определяется технологией изготовления.

Каждый, кто выбирает себе современный телефон, обращает внимание на вид сенсорного экрана, который может быть резистивным или емкостным. Человек, разбирающийся в этом вопросе и, знающий «что такое тачскрин», легко выбирает лучшую модель потому, что знает разницу между ними

Как проверить тачскрин

Сенсорная панель может некорректно работать как при физическом повреждении мобильного устройства, так из без видимых на то причин. На то, что проблема именно в сенсоре указывают следующие факторы:

  • возникновение трещин на поверхности экрана;
  • отсутствие реакции на прикосновения и нажатия;
  • частичная реакция на касания: например, не работает только нижняя часть экрана;
  • некорректное восприятие и обработка нажатий: например, прикосновение к одному участку, а отклик в противоположном.

Причин подобной неисправности может быть несколько:

  1. Загрязнение дисплея. Если своевременно не протирать сенсор специальными средствами, то в ходе эксплуатации он обильно покрывается отпечатками пальцев и жирными следами, что может снизить его чувствительность.
  2. Нарушение температурного режима. Слишком высокие или низкие температуры, как и их сильный перепад — частая причина неисправности тачскрина.
  3. Повреждение шлейфа. Он может отслоиться от стекла при механических повреждениях, нарушив тем самым соединение последнего с сенсорным покрытием.
  4. Попадание влаги. Если внутри гаджета оказалась жидкость, то может произойти окисление контактов. Иногда проблему можно решить с помощью фена.
  5. Сбой программного обеспечения. В этом случае необходимо перепрошить аппарат, для этого потребуется USB-провод и само ПО.

Как устроен тачскрин

Существует несколько технологий производства сенсорных экранов, которые основаны на совершенно разных принципах. Одним из наиболее старых и распространенных вариантов является резистивная технология.

Резистивный сенсорный экран состоит из мягкой пластиковой поверхности и стеклянной панели, на которые нанесено специальное резистивное покрытие. При нажатии на экран верхняя мягкая поверхности касается стеклянной панели и электрическая цепь замыкается. Этот контакт позволяет измерить сопротивление и определить точку, в которой две поверхности были соединены.


Принцип работы резистивного сенсорного экрана.

В прошлом резистивные экраны были основной технологией производства тачскринов. В частности, их применяли и в мобильных устройствах (КПК, телефоны и смартфоны). Но, из-за низкой надежности и плохого пропускания света сейчас они все больше вытесняются емкостными сенсорными экранами.

Емкостный сенсорный экран основан на том, что при касании экрана пальцем происходит утечка тока. Данную утечку можно измерить и определить точку, где эта утечка произошла. Конструкция емкостного тачскрина состоит из стеклянной панели, которая покрыта специальным резистивным слоем. По углам экрана прикреплены электроды, они подают на экран небольшое напряжение. В момент касания экрана появляется утечка тока, которая фиксируется во всех четырех углах стеклянной панели. Полученная информация передается в контроллер, который определяет координаты утечки.


Принцип работы емкостного сенсорного экрана.

За счет более простой конструкции ёмкостные тачскрины намного надежней. Они могут выдерживать до 200 млн нажатий (против 35 млн. у резистивных моделей), чего более чем достаточно для любого устройства. Также емкостный тачскрин позволяет обеспечить более качественное изображение, что особенно актуально для телефонов и смартфонов, которые часто используются для фотографирования и просмотра снимков.

Благодаря этим преимуществам емкостная технология сейчас преобладает. 100% всех мобильных устройств используют емкостную технологию тачскрина. В мониторах, ноутбуках и моноблоках также используется преимущественно емкостный тачскрин. На данный момент, резистивные экраны можно встретить только в медицинском и промышленном оборудовании, а также в терминалах самообслуживания.

Замена тачскрина телефона HTC своими руками

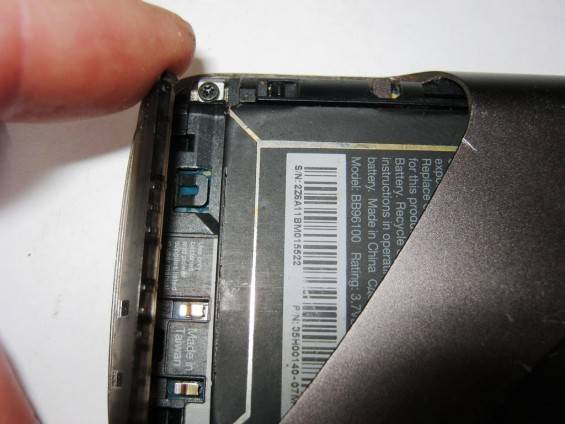

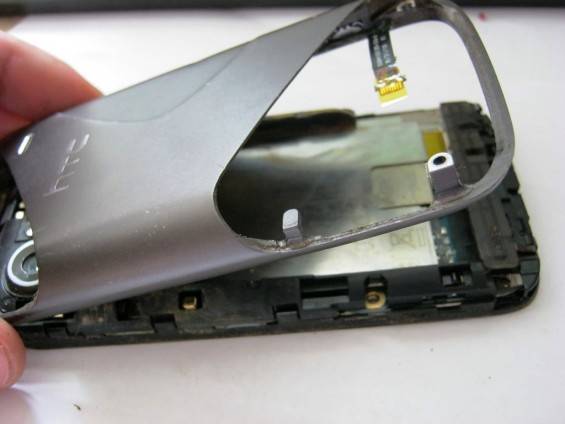

HTC Mozart —смартфон с ОС Windows. Здесь разбит тачскрин.Смартфон HTC Mozart с повреждённым тачскриномА вот наш новый тач, его мы будем вставлять вместо разбитого.Новый тачскрин крупным планом

Выкручивание крепёжных болтовСдираем наклейку-паспорт телефона. Под ней видим коннектор, а в нем зажат шлейф.

Снятие наклейки-паспорта смартфона HTC MozartАккуратненько подымаем зажимку, которая зажимает шлейфик в коннекторе, и отцепляем шлейфик.Отсоединение шлейфа телефона HTC MozartСнимаем заднюю крышку. Первый слой «торта» снят Полное снятие задней панели HTC MozartСбоку есть болтик, не забываем отвернуть его.Откручивание бокового болтикаГде видно защелки, нужно их подковырнуть.Открытие защёлок телефона HTC MozartПосле того, как подковырнули все защелки, аккуратно снимаем среднюю часть телефона.Снятие средней части смартфона HTC MozartСдергиваем защитные наклейки.Снятие защитных наклеекОтщелкиваем коннекторы.Открытие коннекторов HTC MozartОтщёлкивание коннектора крупным планомПосле того, как сняли плату, все говно, которое скопилось в телефоне, очищаем с помощью кисточки с мягким ворсом.Очистка платы смартфона HTC MozartУбираем дисплей, переворачиваете лицевой стороной верхнюю часть телефона и начинаем прожаривать в течение 5–6 минут феном при температуре 180–200 градусов лицевую часть по периметру. Это делается с целью, чтобы отделить тачик от телефона. Так как тачскрин сидит на клею, мы под воздействием небольшой температуры размягчим клей под ним и выдавим его с обратной стороны. Сборку осуществляем в обратном порядке.Прогревание лицевой стороны HTC Mozart по периметруВидео по замене тачскрина на телефоне:

Что такое тачскрин на смартфоне, и кто его придумал

Термин Touch Screen образован из двух английских слов. Первое обозначает «прикосновение», а второе − «экран». Это словосочетание полно передаёт принцип работы данного типа дисплеев, который заключается в реагировании на касание пальцев человека и выполнение определённых действий. Несмотря на то, что данный вид технологии нам кажется современным, датой изобретения первого сенсорного экрана считается 1970 год.

Именно тогда преподаватель университета из Кентукки Семуэль Хёрст первым решил упростить процесс считывания информации с лент самописцев. Итогом разработки учёного стало появление первого в мире экрана, поддерживающего технологию сенсорного ввода.

К СВЕДЕНИЮ! В новинке применялся самый примитивный тип работы: четырёхпроводной резистивный способ определения координаты точки касания. Изобретателем сенсорного ввода считается Семуэль Хёрст, профессор университета, который решил упростить процесс считывания информации Первыми устройствами, которые получили подобную систему ввода информации, стали компьютеры, и только в 1998 году на свет появился первый сотовый телефон, в котором применялся сенсорный набор. Им стало детище компании Alcatel. Следом свою версию тачскрина в мобильном устройстве предложила компания Ericsson.

Но эти прообразы имели мало схожести с современными версиями сенсорных экранов. Панель являлась монохромной, малого размера и давала пользователю возможность только набрать номер. Первой моделью, где сенсорный экран приобрёл современные очертания, стал коммуникатор от HTC Qtek 1010/02 XDA, выпущенный в 2002 году. А на качественно новый уровень идею применения тачскрина в мобильных устройствах вывела компания Apple, которая реализовала возможность Multitouch или реагирование на одновременное касание экрана двумя или более пальцами.

ВАЖНО! Изобретение и массовое внедрение тачскринов принесло большое количество положительных сторон для пользователя и повысило удобство использования смартфона. Но это привело к одному значительному минусу – устройства стали более «нежными» и требовали бережного отношения, поскольку повреждение стекла могло вывести из строя весь сенсор

Одной из областей применения тачскрина являются графические планшеты, использование которых упрощает процесс создания анимации

Особенности ремонта экрана айфона

Только у первых моделей айфона сенсорное стекло и дисплей были отдельными деталями. Начиная с iPhone 4 компания Apple внедрила новую технологию, объединив эти два компонента в единый дисплейный модуль.

В современных смартфонах Apple применяют технологию, в соответствии с которой тачскрин приклеивается к дисплею, и просто так, без специального оборудования разъединить их нет возможности. Выполнить данную операцию качественно, возможно только на заводе или в заводских условиях, которых к сожалению не достигнуть без оборудования, стоящего кругленькой суммы денег. Однако Россия — страна умельцев и на более простом оборудовании инженеры специализированных сервисных центров берутся за столь сложную манипуляцию. В процессе замены одного из элементов с помощью специального инструмента (сепаратора) мастер производит нагрев модуля, который в дальнейшем с помощью специальной струны расслаивается на две составляющие, одна из которых подлежит замене. Однако следует учитывать, что, как бы качественно не была выполнена работа, из за отсутствия заводских условий, замена одного из элементов может привести к появлению незначительных дефектов – небольших зассветов, попаданию внутрь мельчайших частиц пыли. Честные мастера всегда предупреждают клиента о возможных нюансах. Однако если в ремонте прежде всего важна стоимость, а не качество, то можно выбрать вариант замены стекла на айфоне .

Резюмируя стоит сказать, что самый надежный выход – замена дисплейного модуля в сборе. Поэтому, если Вы предпочитаете максимальное качество возможности сэкономить, – лучший выход замена всего модуля на новый, заводской сборки. В Repair My Apple есть как оригинальные модуля, так и качественные под оригиналы, которые ощутимо доступнее. Если у вас есть желание еще долго ходить с Вашим iPhone то логичнее выбрать доступный под оригинальный экран вместо переклейки и выбрать замену экрана на айфоне .

Большое значение для качественной работы восстановленного гаджета имеет не только точность действий мастера, но и качество использованных деталей. Следовательно, особо тщательно следует подходить к выбору сервиса, которому Вы доверите ремонт своего iPhone. Сочетание качественных запасных частей, приобретаемых исключительно у проверенных поставщиков, достойного оборудования и инструментария с профессионализмом мастеров – отличительная черта сети специализированных сервис центров Repair My Apple.

Еще совсем недавно мало кто мог поверить в то, что телефоны с привычными кнопками уступят место устройствам, которые управляются с помощью прикосновения к экрану. Но времена меняются и спрос на кнопочные телефоны постепенно падает, а на смартфоны — растет.

Термин «тачскрин» образовался от двух слов — Touch и Screen, что в переводе с английского языка переводится как «сенсорный экран». Да, именно так — тачскрин и есть сенсорный экран, к которому вы прикасаетесь, когда пользуетесь своим смартфоном или планшетом. На деле же сенсорные экраны встречаются не только в мире мобильной техники. Так, вы могли видеть их при внесении средств на счет мобильного устройства через терминал, в банкомате, в билетных устройствах и т.д.

Важно обратить внимание на то, что существует несколько различных принципов работы сенсорных экранов, в зависимости от того, где и для чего они используются. Разумеется, разнится и стоимость технологии. Так, нет никакого смысла применять высокотехнологичные сенсорные экраны для терминалов пополнения счета мобильной связи, чего не скажешь о тех же смартфонах

Так, нет никакого смысла применять высокотехнологичные сенсорные экраны для терминалов пополнения счета мобильной связи, чего не скажешь о тех же смартфонах.

О резистивном тачскрине. Недавнее прошлое

Во время работы пользователя с тачскрином, электрический заряд проходит через оба слоя. Каким образом все происходит? Пользователь касается экрана в определенной точке и упругий верхний слой приходит в соприкосновение с проводниковым слоем. Причем именно в этой точке. Затем компьютер определяет координаты точки, которой коснулся пользователь.

Когда координаты уже известны устройству, специальный драйвер переводит прикосновение в известные операционной системе команды. Здесь уместна аналогия с драйвером обычной компьютерной мышки. Он занимается тем же самым: объясняет операционной системе, что именно хотел ей сказать пользователь нажатием кнопки или перемещением манипулятора. С экранами этого типа чаще всего используют специальные стилусы.

Резистивные экраны можно обнаружить в сравнительно немолодых устройствах. Именно таким сенсорным дисплеем был оборудован IBM Simon, древнейший из сознанных нашей цивилизацией смартфонов.

Что это за элемент и каким он бывает

  • Данный термин был позаимствован из английского языка, где слово «screen» означает «экран», а «touch» – «касание». Иными словами, имеется в виду сенсорный экран, управление которым можно осуществлять при помощи пальцев.
  • Такой дисплей используется на современных смартфонах, планшетах и планшетных компьютерах. Это достаточно удобно, учитывая, что пользователю больше не требуется внешняя клавиатура для ввода текста, или же мышь для ввода команд.
  • Тачскрин также называют сенсорной панелью. Такая панель может быть ёмкостной, резистивной и даже ультразвуковой. Каждая из них имеет свои достоинства и недостатки. Самой недорогой считается панель, изготовленная по резистивной технологии.
  • К сожалению, нередко он перестаёт работать, и многие пользователи думают, что проблема в дисплее. Это на руку недобросовестным работникам сервисных мастерских, которые вместо замены сенсора меняют весь экран, зарабатывая, таким образом, значительно больше.
  • На самом деле заменить тачскрин очень просто, и стоит он относительно недорого (к примеру, приобрести его можно на ebay).

Мультитач (Multi-touch)

Мультитач, о котором все так много говорят и популярность которого только растет, не является типом сенсорного экрана. По своей сути, технология множественного нажатия – что является вольным переводом словосочетания multi-touch – это дополнение к сенсорному экрану (чаще всего построенному по проекционно-ёмкостному принципу), позволяющее экрану распознавать несколько точек прикосновения к нему. В результате мультитач-экран становится способным к распознаванию жестов. Вот лишь некоторые из них:

  • Сдвинуть два пальца вместе – уменьшение изображения (текста)
  • Раздвинуть два пальца в стороны – увеличение (Zoom)
  • Движение несколькими пальцами одновременно – прокрутка текста, страницы в браузере
  • Вращение двумя пальцами на экране – поворот изображения (экрана)

Как работает тачскрин

Тачскрин, будь это резистивный или емкостной тип, представляет собой прозрачную панель из стекла или пластика поверх экрана. В емкостных экранах с внутренней стороны устанавливается прозрачная пленка из резистивного материала. А в каждом углу по одному электроду, что проводят низковольтное напряжение переменного типа. В момент, когда палец касается к поверхности, происходит утечка напряжения, что улавливает контроллер и дает понять электронике, в какой точке произошло касание.

Резистивные экраны устроены несколько иначе. Вместо тонкой пленки используется гибкая мембрана, что при надавливании соприкасается. Контроллер так же улавливает изменение сопротивления, после чего передает информацию о координатах прикосновения остальной электронике.

Так как тачскрины не способны передавать тактильные ощущения, в качестве альтернативы часто используется вибромотор. При каждом нажатии срабатывает легкая вибрация, что позволяет легко понимать, когда происходит ввод данных.

В современных устройствах и бытовой технике резистивные тачскрины используются редко. Обычно такое исполнение встречается в терминалах для считывания данных, некоторых микроволновых печах и прочей технике бытового/не бытового назначения. Поскольку такое исполнение отличается высокой толщиной и низкой отзывчивостью. Тогда как емкостные варианты лишены таких недостатков и с успехом пользуются в нетбуках, смартфонах, планшетах и т.д.

Стоит так же отметить, что с целью уменьшения общей толщены тачскрина и экрана, производители стали совмещать обе детали в одну конструкцию. Если раньше разбитый тачскрин без труда заменялся аналогом отдельно. То после совмещения отделить тачскрин от рабочего дисплея сложно и при наличии соответствующего оборудования. Экран легко трескается, поэтому целесообразней менять модуль целиком.

Как работает тачскрин

Чтобы до конца понять, что такое тачскрин на телефоне, необходимо разобраться, из чего состоит экран смартфона и как работает сенсор. Основными элементами сенсорного экрана являются:

  1. Матрица, состоящая из слоя жидких кристаллов. Аналогичная технология отображающей поверхности используется в телевизоре или мониторе компьютера.
  2. Микродиоды, которые располагаются вторым слоем под матрицей и служат для подсвечивания рабочей поверхности.
  3. Диоды, находящиеся на поверхности отображающего слоя, которые являются главным инструментом обработки касания.
  4. Стекло, которое покрывает сам экран и предотвращает его от повреждений.
  5. Антибликовое покрытие, предотвращающее появление бликов и позволяющее комфортно смотреть на экран в солнечную погоду.


Простейшая схема устройства тачскрина Исходя из того, как работает тачскрин, можно выделить ряд преимуществ и недостатков подобной технологии диалога пользователя с электронным устройством, которые подразделяются на плюсы и минусы для стационарных устройств и мобильной техники.

ПлюсыМинусы
Стационарные девайсы
Повышенный уровень надёжности.Отсутствие тактильного отклика.
Высокая износостойкость, пылезащищённость и невосприимчивость к небольшим ударам.Размещение аппарата на уровне тела человека приводит к усталости рук при длительной работе.
Маленькая клавиатура может стать причиной ошибок или опечаток.
Мобильные устройства
Простота применения.Отсутствие тактильных ощущений.
При маленьком размере самого девайса существует возможность создания максимально крупного экрана.Некоторые матрицы при длительном свечении потребляют большое количество энергии, что приводит к необходимости частой зарядки.
Удобство набора даже больших объёмов текста.Механические повреждения могут привести к поломке тачскрина.
Наблюдается эволюция технологии сенсорного ввода, что приводит к появлению ежегодно качественно новых устройств с лучшими возможностями.Отсутствие необходимого уровня гигиены.

К СВЕДЕНИЮ!

Множество производителей, особенно стационарных устройств, использующих в работе тачскрин, исходя из недостатков, пошли по пути дублирования возможности ввода механическими клавишами. Это нужно при выходе сенсорного экрана из строя.


Размеры современных тачскринов зависят от потребности производителя и устройства, в котором они будут применяться

Калибровка акселерометра (G-sensor)

Этот сенсор также называют гиродатчик или акселерометр, применяется для определения положения устройства в пространстве. G-sensor рассчитывает скорости и углы поворота устройства. Простейший пример использования – функция «автоповорот» в Android и управление играми путем наклона или поворота телефона (планшета). Пульты типа «Air mouse» также используют этот датчик. Калибровка акселерометра обычно не требуется, во многих играх и программах есть возможность подстройки. Другое дело, если после «кривой» прошивки акселерометр не работает вовсе или его трудно нормально настроить. Тут вам поможет инженерное меню, там можно протестировать и откалибровать G-sensor, либо установите нормальную прошивку.

  • Чтобы зайти в инженерное меню зажмите кнопку уменьшения громкости и и кнопку включения одновременно, и ждите пока не появится меню.
  • С помощью кнопок увеличения/уменьшения громкости перемещаемся по меню и выбираем пункт Test Report, а в нем — G-Sensor cali.
  • Кладете планшет на ровную поверхность и нажимаем Do Calibration (20%) пока цифры в самом верху не примут следующий вид — +0.xxxx +0.xxxx +9.xxxx
  • Калибровка завершена, нажимает 2 раза увеличение громкости, а затем — Reboot.

Короткое видео по калибровке сенсора G (акселерометра) на примере китайского планшета

В общем, сначала найдите причину, почему ваш дисплей неадекватно себя ведет. Не спешите калибровать, вначале во всем разберитесь. Возможно, вы делитесь обедом со своим планшетом, так что на экране остаются жирные пятна или следы от варенья. Аккуратно избавьтесь от них. Бывает такое, что человек случайно прикасается к дисплею пальцем той руки, которой держит планшет, и сенсор срабатывает. Просто держите его по-другому.

Если вздумаете использовать инженерное меню, хорошенько изучите, что к чему, найдите информацию конкретно по вашей модели. Я вот начал клацать, до конца не разобравшись, и пришлось перепрошивать девайс. Так что все детально все изучайте. Как пользоваться программой для калибровки, прочитайте на самом Гугл Плей Маркете.

По примеру Понтия Пилата, я омываю свои пальцы, которыми печатал эту статью, и заявляю, что вся ответственность в случаи утери данных или программного сбоя полностью лежит на вашей совести.

«>

Теоретическая часть

Любой материал следует начинать обрабатывать с теории. Если вы пришли сюда из поисковика, введя запрос «как заменить экран на телефоне своими руками» — новые знания точно не помешают. Если же цель прочтения материала — получение каких-то новых сведений, вдобавок к усвоенным ранее, данный подзаголовок можно не штудировать.

Сенсорный дисплей современного смартфона представляет собой сложное устройство, состоящее из нескольких функциональных элементов. Основными из них являются матрица и тачскрин, также могут присутствовать рамки, клавиши, элементы подсветки и, само собой, шлейфы, в количестве от 1 до 3-4 штук.

Матрица — жидкокристаллическая или светодиодная панель, на которой размещен массив пикселей, формирующих изображение. С лицевой стороны покрыта очень тонким слоем стекла, с тыла — имеет корпус из нержавеющей стали. Также оснащается шлейфом, для подключения к плате, может иметь другие мелкие элементы на нем.

Тачскрин (сенсор) — прозрачная сенсорная панель из стекла, закрывающая всю переднюю часть смартфона. Представляет собой тонкий лист стекла (реже — пластика), на который с внутренней стороны нанесен прозрачный слой токопроводящего материала, с внешней — олеофобное напыление (не обязательно).

В отдельных случаях (в последнее время — все чаще и чаще) тачскрин и матрица смартфона представляют одно целое. Они поставляются единым модулем, и меняются вместе. Такая конструкция получила название OGS.

OGS-экран (от англ. one glass solution — решение с одним стеклом) — такой тип экрана смартфона, в котором сенсор и матрица соединены вместе в виде «бутерброда». Отличительной чертой OGS-матриц является очень тонкий слой покрытия, защищающего пиксели, так как основным элементом их защиты выступает сенсор.

Можно ли самостоятельно заменить экран телефоне, зависит от умения читателя работать с инструментами и типа матрицы. Некоторые смартфоны очень хорошо поддаются ремонту в домашних условиях, с другими же — даже не каждый мастер СЦ справится. О том, какие экраны можно заменить даже не имея опыта, а какие — лучше доверить специалисту, речь пойдет ниже.
