Что такое scart в телевизоре

Описание Scart

штекер Scart гнездо Scart

 SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.

SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.

Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры
, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения
. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Некоторые из них просты, а некоторые очень сложны. Преимущество заключается в том, что это довольно маленький кабель. Недостатком является то, что вставить разъем не так просто. Поскольку они различны для каждого производителя, мы обсудим их на другой странице.

Принцип двунаправленной работы SCART

Не используйте драйверы для настольных видеокарт на ноутбуках. Скорее используйте драйверы, которые вы можете скачать с сайта производителей вашего ноутбука! При подключении соответствующие интерфейсы отсутствуют. Так называемые преобразователи могут помочь.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

  • первый предназначается для подключения к телевизору;
  • второй используется для подключения плееров;
  • третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

Переходник SCART на HDMI

Чтобы сохранилась возможность пользоваться старыми устройствами при обновлении компьютерной техники, можно приобрести конвертор. Ввиду необходимости преобразовывать один тип данных в другие, простой SCART HDMI кабель не подойдет, потребуется полноценный преобразователь.

Кому необходим

Переходник HDMI SCART необходим тем, кто хочет подключить современное оборудование (например, игровую консоль) к старому телевизору или монитору, имеющему только аналоговые интерфейсы. Дисплей будет выводить информацию без потери качества, что сполна удовлетворит любого геймера.

Конвертер СКАРТ на HDMI, напротив, позволяет подключать устаревшие плееры или другое оборудование к новому экрану или проектору, который поддерживает только цифровые интерфейсы. Конвертер HDMI SCART имеет малые габариты (вся техника находится в компактном корпусе). Поэтому его использование не вызовет проблем.

Как включить без пульта?

Безусловно, проще всего воспользоваться дистанционным пультом, нажать на соответствующую кнопку и включить режим AV, а затем и необходимый канал. Но такое часто бывает, что устройство управления телевизором пропало или сломалось. Лучше всего в таком случае сходить и купить новый пульт. Но в жизни бывает так, что пульт сломался, и появилась острая необходимость воспользоваться режимом AudioVideo. Есть два способа включить телевизор, если нет пульта:

  • воспользоваться боковой панелью телевизора;
  • воспользоваться смартфоном.

Первый вариант используется в таких ситуациях чаще всего. Все знают, что каждая модель обладает кнопками на задней или боковой панели для управления: переключение каналов, настройка звука, активация/деактивация работы телевизора. Обычно кнопки довольно маленькие и окрашены в цвет корпуса, поэтому заметить их трудно.

Там же должна находиться кнопка для переключения между режимами AV и стандартным. В разных моделях они расположены по-разному, поэтому лучше прочитать инструкцию и в ней найти информацию по местонахождению кнопки переключения. Иногда нужно, используя кнопочную панель управления, зайти в настройки и там уже переключить режимы. Вся эта информация написана в инструкции, которая прилагается к каждому телевизору.

Последний способ, который подразумевает использование смартфона, используется пока что редко. Так как телевизор должен обладать функцией управления через приложение на телефоне. Такой технологией оснащаются все современные и последние модели, правда, цена на них соответствующая.

Чтобы переключиться со стандартного режима на AV, следует зайти в приложение на собственном смартфоне. Там должны быть «Настройки» или «Переключение режимов». Нужно перейти туда и переключить телевизор в режим работы AV. Не стоит забывать, что разные производители по-разному делают такие приложения. Поэтому подробной инструкции к конкретной модели здесь не будет.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов
, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

  • 5 линий для передачи и приема аудио;
  • 9 линий для приема и передачи видеосигнала;
  • 2 линии для выбора режимов;
  • 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

Телевидение в простом стандартном качестве

Качество кабелей играет решающую роль. Помните, однако, чем дольше кабель, тем больше вероятность потери качества изображения. Существуют разные подключения для передачи изображений с проигрывателя на телевизор с плоским экраном. Этот универсальный порт, который поступает из аналогового мира, одновременно передает изображения и звук. Это дает лучшую картину.

Таким образом, вы получаете худшие снимки. Это соединение передает изображения и звук в цифровом виде без сжатия данных. Если это так, и подключенные устройства имеют этот интерфейс, вы обязательно должны выбрать это соединение. Это позволяет вам подключить вашу цифровую фотокамеру и просматривать фотографии, которые вы только что сняли, с высоким разрешением на экране. В основном функция слайд-шоу находится на экране телевизора.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

  • композитные;
  • компонентные;
  • S-Video.

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Интерфейс обеспечивает быструю и чистую передачу видео, изображений и другого мультимедийного контента. СМИ с высоким разрешением пользуются большим спросом, чем когда-либо прежде. Этот шаг можно контролировать с помощью специальных адаптеров, называемых преобразователями. Вот небольшой выбор устройств.

Логически передача была бы невозможна, если вы не отправите ее через соответствующий конвертер или конвертер. Они преобразуют сигналы в аналоговые или цифровые сигналы. Скорее пусть пальцы его и несколько евро больше в конвертер инвестировать. Это одно из «предложений упрощения» во французской промышленности, поднятое предпринимателями, которое будет применять исполнительная власть Франсуа Олланд.

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам
. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Качественная сторона

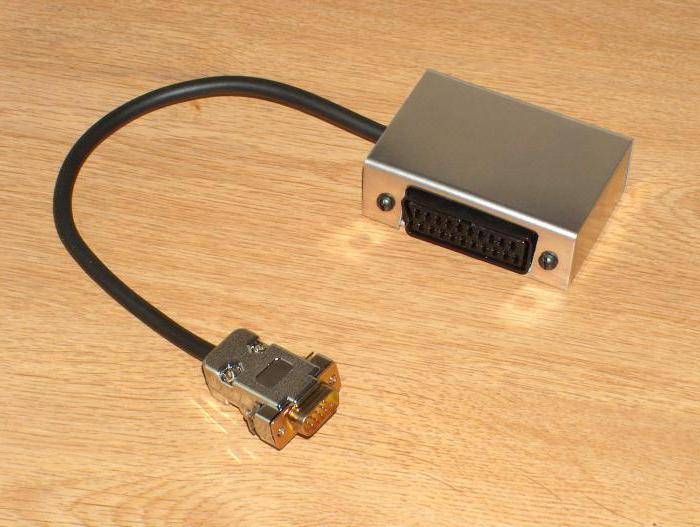

rc=»https://instanko.ru/wp-content/uploads/perehodnik-adapter-scart.jpg»/>

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

Распайка S-VIDEO

Для подключения видеокамеры к бытовому телевизору можно использовать:

  1. Композитный вход — имеется на всех современных моделях телевизоров. Разъём — RCA (тюльпан) либо SCART (гребенка). Практически все цветные видеокамеры имеют композитный выход видеосигнала. Так же к этому входу можно подключить любую черно-белую видеокамеру.
  2. Вход S-VIDEO. Разъём — S-VIDEO (минидин 4-пин.) либо SCART (гребенка). Присутствует не на всех моделях телевизоров. Выход S-VIDEO есть у цветных видеокамер высокого разрешения (Например CCTV KZC-261, модуль CB-60H).

При необходимости преобразовать сигнал S-VIDEO в композитный (например композитный выход у видеокамеры сгорел, а S-VIDEO еще работает) можно воспользоваться следующей схемой:

SCART — чисто европейское изобретение

Как же работает Euroconnector? На нем ни много ни мало 20 контактов, обнесенных, словно забором, D-образным металлическим экраном, который соединен с электрической «землей» (общим проводом) и экранирующей оплеткой кабеля. Контакты располагаются в шахматном порядке. Разъем передает сигналы трех типов: аудио-, видео- и управляющие. Они подаются на соответствующие контакты (см. рис. «Рассекреченный SCART»). Назначение аудиовходов/выходов очевидно, разновидности видеосигнала описаны ниже, поэтому сейчас мы поговорим только об управляющих контактах. Первоначально они предназначались для передачи данных и сигналов управления по информационной шине «Domestic Data Bus», или D2B.

При ее посредстве мыслилось создать централизованную систему командования любой бытовой техникой — от кофеварки до видеомагнитофона. Это была еще одна блестящая идея компании Philips, слишком сильно опережавшая свое время. D2B довольно быстро исчезла, главным образом, из-за отсутствия к ней интереса со стороны других производителей — но не бесследно. В середине 90-х гг. она обрела второе дыхание в образе Easy Link, филипсовского же интерфейса, позволяющего переписывать координаты телевизионных каналов из памяти телевизора в память видеомагнитофона, чтобы не заниматься скучнейшим делом — первоначальной настройкой «видика». Хотели как лучше…

Если говорить откровенно, то у SCART»a больше недостатков, чем достоинств. Качественные кабели с распайкой всех контактов стоят дорого (от 15$), они очень толстые и тяжелые, поэтому подвергают гнезда большой механической нагрузке. Контакты расположены очень близко друг к другу, что может вызвать наводки, а в худшем случае и замыкание. При использовании SCART»a могут также возникнуть проблемы, связанные с нежелательным влиянием сигналов включения и управления, так как один и тот же сигнал подчас используется для совершенно разных целей. Кроме того, SCART не предназначен для передачи компонентного видеосигнала. Наконец, для SCART»a практически невозможно создать высококачественный кабель. Не верите? Тогда взгляните на «межблочник» класса High End. Его кабель имеет диаметр как минимум 7 мм, а ведь в нем всего две жилы. Какова же должна быть толщина 20-жильного кабеля с аналогичными свойствами?!

Выход из создавшегося положения очевиден: необходимо пользоваться SCART»ом, в котором распаяны только те контакты, которые задействуются в данном конкретном случае. Предположим, ваш видеомагнитофон не оборудован «тюльпанами». Тогда к AV-усилителю его придется подключать посредством кабеля «SCART- 3хRCA» (RCA — второе название «тюльпана»), причем в SCART»e будут задействованы контакты 1, 3, 4, 17, 19 (см. «Рассекреченный SCART»). Случается, в DVD-плейере выход сигнала S-Video организован только на SCART»e. В таком случае аппарат впишется в AV-систему при помощи кабеля «SCART — S-Video + 2xRCA», и на SCART»e будут распаяны контакты 1, 3, 4, 15, 17, 19. Наконец, ваш телевизор может не иметь «тюльпанов». Тогда по композитному сигналу его нужно соединить с усилителем посредством кабеля «тюльпан — SCART» (контакты 17 и 19), а по сигналу S-Video- кабелем «S-Video — SCART» (контакты 15,17 и 20). И каждый завести на отдельное гнездо.

Как подключали видео к отечественным телевизорам

Счастливые обладатели японского или южнокорейского чуда вскоре пришли к выводу о том, что и наши телевизоры вполне могут быть использованы для просмотра иностранных видеопрограмм. Большинство советских аппаратов, современных на тот период, уже имели все необходимые устройства для подключения видеотехники, а именно: встроенный декодер ПАЛ-СЕКАМ и разъем СКАРТ на задней крышке. Дистанционным управлением они также комплектовались либо имели возможность несложной установки нужных плат, модулей управления и фотоприемников инфракрасного сигнала. Сразу же возник дефицит на соответствующие соединительные кабели, который охотно восполняли многочисленные кооперативы и частные предприятия.

Скарт распиновка — корректная распайка SCART-разъема

Скарт распиновка — правильная распайка

Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.

Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.

В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.

Особенности конструкции и скарт распиновка

Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.

Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице. Защитный провод, помещенный в экранирующую оплетку, соединяется с 21 контактом.

10 КОм
3Звуковой выход (левый — моно)0.2
Звук, общий
5RGB : Blue , общий
6Звуковой вход (левый — моно)0.2
> 10 кОм
7RGB : Blue вход/выходРазмах 0.7 В75 Ом
8Audio/RGB switch / 16:9
вход > 10 kOm выход , общий
10Data 2 : clockpulse *
11RGB : Green вход/выходРазмах 0.7 В75 Ом
12Data 1 : data *
13RGB Red , общий
14Data /Clock, общий *
15RGB : Red вход/выходРазмах 0.7 В75 Ом
16Пеpеключение Видео/RGB (Fast Switch)1
75 Ом
17Видео, общий
18Общий для контакта «16»
19Видео выходРазмах 1 В75 Ом
20Видео входРазмах 1 В75 Ом
21Общий по периметру разъема
№ контактаНазначениеУровень сигнала, сопротивление цепи
1выход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R<1кОм
2вход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R>10кОм
3выход сигнала звука левого каналаVэфф. = 0,2-2,0В, R<1кОм
4общий провод сигнала звука
5общий провод сигнала «BLUE»
6вход сигнала звука левого каналаVэфф. = 0,2-2,0В, R>10кОм
7вход/выход сигнала «BLUE»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8вход/выход напpяжения пеpеключения ТВ/ВИДЕОVвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых. < 1кОм
9общий провод сигнала «GREEN»
10второй канал ввода данныхне используется
11вход/выход сигнала «GREEN»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12первый канал ввода данныхне используется
13общий провод сигнала «RED»
14общий провод первого канала ввода данныхне используется
15вход/выход сигнала «RED»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16вход/выход напpяжения пеpеключения ТВ/RGBVвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом
17общий провод полного видеосигнала
18общий провод напpяжения пеpеключения ТВ/RGB
19выход полного видеосигнала положительной поляpностиpазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20вход полного видеосигнала положительной поляpностиpазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
21коpпус

Изготовление SCART-кабеля собственными руками

Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.

usilitelstabo.ru

SCART-переходник: типы и описание

После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.

При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей. Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.

SCART-переходник представляет собой 21-контактный разъем, при помощи которого пользователи могут согласовывать различные виды телевизоров и медиаустройств. После своего появления данный интерфейс завоевал сердца большинства потребителей Европы. Производители бытовой медийной техники моментально начали использовать его в своих устройствах. При этом стоит отметить тот факт, что разработчики данного стандарта были весьма дальновидными, ведь их устройство и по сегодняшний день активно используется передовыми компаниями.

Еще лет 10 назад практически каждый видео- или телеаппарат, который изготавливался для европейского рынка, оснащался хотя бы одним таким разъемом. Так что для подключения медийного оборудования к телевизору пользователю необходимо было покупать SCART-переходник. Причиной такого широкого распространения данного разъема является его универсальность. Несмотря на то что она обеспечивается довольно прямолинейно, то есть за счет количества контактов, интерфейс, хоть и имеет множество отрицательных сторон, является достаточно удобным.

В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.

Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Интересные функции

Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.

После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор. При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Как используются переходники?

В том случае, если только в одном устройстве используется разъем SCART, в то время как в другом применяется какой-то другой вариант интерфейса нужно использовать какой-нибудь переходник. Стоит отметить, что на сегодняшний день наиболее распространенным является переходник SCART-«тюльпан», однако есть также большое количество других вариантов переходников под иные виды разъемов.

Стоит отметить, что сегодня существуют как стандартные переходники, так и кабеля. Первые представляют собой стандартные разъемы SCART, в которые монтируются другие разъемы наподобие S-Video или же RCA, благодаря чему сегодня нет никакой сложности в том, чтобы найти переходник SCART-3RCA.
