Как подключить тюльпаны к телевизору

RCA вход

Чаще всего соединение RCA или «Тюльпан» используется в бытовой электронной аппаратуре для коммутации входных и выходных сигналов. Вход RCA аудио/видео обеспечивает передачу звукового и видеосигнала в соответствии с принятым стандартом по частоте, току и напряжению. Разъём «Тюльпан» это коннектор, состоящий из двух элементов. На бытовой технике входные и выходные гнёзда располагаются на задней стенке корпуса и отличаются маркировкой и цветом. Входные разъёмы звука или вход RCA аудио маркируются «Audio in put» и имеет следующие цвета:

  • Левый канал – белый
  • Правый канал – красный

Штекер и гнездо для коммутации видеосигнала всегда имеет жёлтую цветовую маркировку. Вход «Тюльпан», по сравнению с цифровыми интерфейсами, не обеспечивает высокую точность цветопередачи при трансляции видеосигнала от внешнего источника к телевизору. Тем не менее, все бытовые телевизионные приёмники оборудованы такими гнёздами.

Варианты подключения старенького телевизора к цифре

Сразу подметим, что говоря слово «старенький» мы конечно же имеем в виду модели телевизоров, которые были выпущены хотя бы в этом десятилетии или с начала 2000х годов. Ламповые модели сюда не подойдут (это не шутка ) и их конечно же лучше поменять.

Для того, чтобы Ваш телевизор мог принимать цифровой сигнал и расшифрововать его так, как это необходимо, он должен иметь возможность работать со стандартом DVB-T. Сделать это можно, подключив к нему дополнительно приставку.

Они изготавливаются под различными брендами и отличаются только дополнительными наборами функций, например воспроизведение тех или иных форматов на флеш-накопителе. Однако даже самые простые модели будут запросто выполнять свою основную функцию. Поэтому тут можно не тратиться.

Визуально, разъемы для большинства цифровых приставок выглядит так:

В данном случае нас интересует именно разъемы антенны и тюльпаны. HDMI находится только на современных моделях и мониторах компьютеров, поэтому его касаться мы не будем. Все манипуляции будут происходить за счет разноцветных разъемов, называемых тюльпанами. Выглядят они соответствующе:

Разъемы типа «Тюльпан»

Подключить их необходимо по цветам. При этом сам провод с обоих сторон будет иметь по 3 вилки. Подключать их необходимо по цветам. На телевизоре должен находится такой же разъем как и на приставке. Если его нет, то должен быть вход для SCART. Он выглядит так:

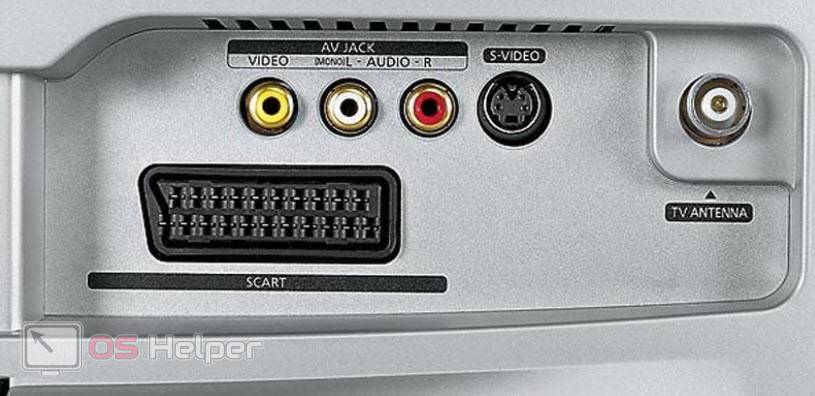

SCART разъем в телевизоре

В этом случае Вам потребуется специальный переходник Scart-Тюльпан, чтобы Вы могли использовать привычные тюльпаны от приставки, при этом подключив все в Скарт разъем телевизора. Выглядит он следующим образом:


Переходник Scart на тюльпаны для телевизора

После того, как все подготовлено, можно приступать к соединению.

Как подключить Триколор ресивер к компьютеру

Без наличия ресивера не удастся подключиться к спутниковому телевидению Триколор ТВ через компьютер, сигнал вещания передается и принимается только через спутник. Если ресивер представляет из себя специальную карту, предназначенную для ПК, то ее необходимо установить на материнской плате в системном блоке, в специально предназначенное для этого гнездо. Также для , соединяющий ее с компьютером.

Чтобы подключить роутер к компьютеру, необходимо выполнить следующие действия:

  • найти в комплекте к новому устройству установочный диск с необходимыми драйверами и вставить его в дисковод;
  • в открывшемся окне «Мастер установки» нажать кнопку «Далее» для установки программы;
  • после завершения установки перезагрузить ПК;
  • теперь можно смотреть любимые телепрограммы.

Подключение приставки к телевизору

Теперь берем провод RCA и начинаем подключение к соответствующим разъемам на телевизоре и приставке. На задней панели вы должны отыскать 3 разъема разного цвета и подключить к ним аналогичные ответвления основного провода. Желтый отвечает за передачу изображения, а красный и белый за 2 звуковых канала. При неправильном подключении вы можете лишиться видео или аудио.

Затем ищите соответствующий интерфейс на телевизоре. На некоторых моделях разъемы располагаются на одной из боковых панелей, а на других – на задней части корпуса. Подсоедините провода точно так же, как и в случае с цифровой приставкой.

При необходимости вы можете обзавестись переходником RCA на HDMI, если в одном из устройств нет нужного набора разъемов.

Особенности подключения

Подключение разных телевизионных панелей к внешней акустике часто происходит по одному и тому же принципу, небольшие отличия зависят от марки производителя ТВ. Рассмотрим для примера две самых популярных торговых марки – LG и Samsung.

Как подключить колонки к телевизору LG

В современных ЖК-панелях LG в основном есть все возможные разъемы для подключения:

  • Оптический интерфейс;
  • RCA-разъем, он же «тюльпан»;
  • SCARD (не на всех моделях);
  • HDMI-порт;
  • Линейный выход;
  • Bluetooth соединение.

Подсоединение внешней акустической аппаратуры происходит обычным методом, не требует никаких дополнительных манипуляций.

Как подключить колонки к телевизору Samsung

Современные телевизионные панели Samsung, начиная с 5 серии, не оснащаются разъемами типа RCA и SCARD. Для подключения внешней акустики к телевизору предусмотрены разъемы:

  • Цифровой оптический выход;
  • Порт HDMI RCA;
  • Гнездо для наушников и гарнитуры;
  • Bluetooth модуль.

Подключение внешних акустических систем к телевизорам Samsung происходит по аналогичной инструкции для других моделей

Единственный нюанс, на который стоит обратить внимание – правильный выбор подходящих кабелей и переходников

Варианты подключения

Через RCA

Самый простой вариант, при котором старый телевизор будет показывать цифровые передачи, – это подключить его через «тюльпан», «колокольчик», он же комплект разъемов RCA .

Это самый старый тип из используемых разъемов. Его основа была разработана в 1940-х годах и до сих пор успешно применяется в куче разной аудио- и видеотехники.

Схема подключения через «тюльпан» выглядит следующим образом:

Выключите телевизор и ресивер из розеток.
Подключите разъемы кабелей в те гнезда, к которым они подходят. Здесь надо смотреть на маркировку. Обычно цветовые отметки на штекерах «тюльпана» соответствуют тем разъемам, куда они должны подключаться. Но бывают и исключения — разъемов может оказаться всего два, а цвета другие. В этом случае обязательно подключайте желтый (видеосигнал) и белый (звук моно) — красным можно пренебречь.
Подсоедините антенный кабель к приставке. Именно он служит источником сигнала.
Включите телевизор, зайдите в меню и выберите режим AV. Конкретный способ зависит от модели телеприемника (установка настроек на аппарате «Орион» сильно отличается от используемых для «Горизонта» с ЭЛТ еще советского выпуска).

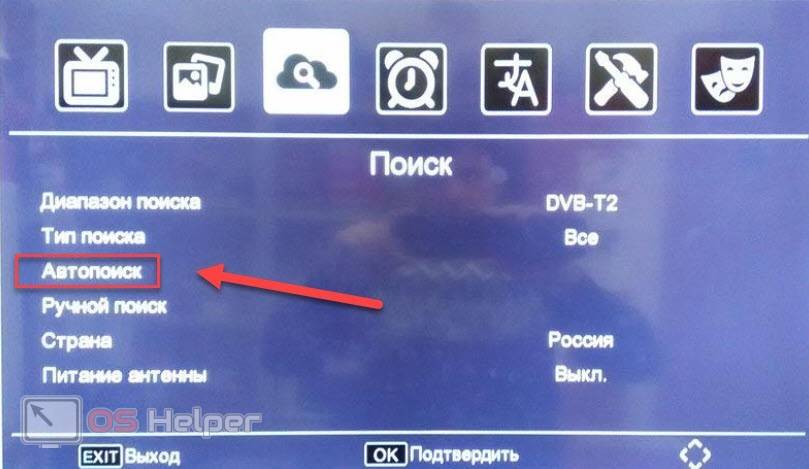

Настройте каналы на цифровой приставке

Тут важно, чтобы шнур был не слишком длинным, а антенна – правильно сориентированной.
Сохраните настроенные каналы в памяти приставки.

Через SCART

Другой вариант подключения – если на приставке и телевизоре есть разъем SCART . Этот интерфейс долгое время был основным европейским.

Если старый телевизор был изначально создан для приема низкочастотного сигнала через «Евро-AV» (как часто называется разъем SCART), то подключение выглядит следующим образом:

  1. Подготовьте аппаратуру: выставьте антенну максимально высоко, насколько это возможно, и сориентируйте ее в направлении ближайшего ретранслятора.
  2. Отключите питание. Лишний раз напомним, что все манипуляции с подключением нужно проводить на обесточенной аппаратуре.
  3. Соедините приставку и телевизор с помощью кабеля SCART.
  4. Включите питание.
  5. Переведите телевизор в AV-режим.
  6. Настройте приставку на прием телесигнала.

Через антенный разъем

Может оказаться, что на телевизоре просто нет разъема под AV-сигнал. Такое обычно случается, если используются старые советские приемники («Березка», «Горизонт», «Рекорд» и т. д.). В этом случае необходимо использовать антенный вход телевизора.

Подключение проводиться по следующей схеме:

  1. подключите антенну к приставке;
  2. соедините ее с помощью кабеля-переходника с RF-модулятором;
  3. последний подсоедините к антенному входу ТВ-приемника.

На телевизор будет приходить аналоговый высокочастотный сигнал с цифровыми каналами. Настраивать устройство на прием надо так же, как это делалось раньше с аналоговыми эфирными телепрограммами.

Способы подключения

Практически все ресиверы обладают полным комплектом всевозможных разъемов и слотов для подключения к ТВ-приемнику. Но, выбирая выход из соображений экономии (чтобы не покупать дополнительный кабель либо переходники), нельзя забывать, что при использовании некоторых слотов происходит потеря качества передаваемого сигнала. Поэтому, описывая все доступные способы, начнем с лучшего и далее — по убыванию.

Через HDMI

Для тех, кто не знает, как подключить ресивер к телевизору через HDMI, нужно обратить внимание на разъемы провода и гнезда на устройствах. Их трудно перепутать с другими, и они обязательно подписаны

Подключение требует только одного провода, причем данный интерфейс вместе с видеосигналом передает и аудио. При этом трансляция ведется без потери качества и подходит для HD-разрешений, изображения которых можно демонстрировать на больших экранах. Старая приставка HDMI-входа может не иметь, поэтому нужно будет воспользоваться другими доступными средствами.

Через компонентный вход

За компонентную передачу отвечают интерфейсы YCbCr (цифровой сигнал) и YPbPr (аналоговый). Получаемый при таком подключении сигнал отличается высокой точностью и качеством. Кабель состоит из трех проводов, окрашенных в разные цвета. Такой же окрас имеют гнезда на подключаемых устройствах. При этом зеленый оттенок передает телевизору синхроимпульсы и отвечает за уровень яркости, красный — за разницу между красным цветом и яркостью, а синий — за разницу между яркостью и синим колером. Аудиосигнал передает дополнительный двухканальный интерфейс RCA.

Через SCART

Данный способ довольно старый и использовался еще для DVD-плееров. Но он до сих пор актуален, так как поддерживает формат RGB, стереозвук и канал S-Video. Для подключения приставки также потребуется только один провод с соответствующим соединением.

Через S-Video

Подсоединить приставку к телевизору можно через S-Video интерфейс, который был обязательным во всех игровых консолях и DVD-плеерах. Способ тоже старый, но в отличие от подключения через тюльпан, который будет описан ниже, декодирование картинки происходит более качественно. А из-за высокой частоты сигнала изображение передается сочным и красочным.

Через RCA

Данный разъем иначе называют «тюльпан» за внешнее сходство. Разные цвета этого слота расшифровываются так: белый отвечает за левый аудиовход, красный — за правый, а желтый нужен для передачи видеосигнала. Подключать интерфейс нужно в такие же цветовые разъемы на корпусе приборов.

Через RF-разъем

Подключить тюнер к телевизору можно при помощи интерфейса RF. Он позволяет просматривать спутниковый и кабельный каналы. Но все проблемы, описанные в предыдущем соединении, проявляются и здесь. Поэтому единственным достоинством данного интерфейса является то, что с его помощью можно подключать к ресиверу сразу два телевизора. Но для этого в приставке должен быть высокочастотный RF-модулятор.

Наиболее распространенные проблемы при подключении

Если видео прерывается или появляются квадратики, то это не проблема с приставкой, а довольно слабый поступающий сигнал, решить можно за счет смены положения антенны. Также следует попробовать применить отраженный сигнал. Подобная неполадка может быть из-за проблем с кабелем или разъемом. Обязательно проверяем целостность провода, а также корректность установки разъемов.

Еще одна распространенная ошибка при подключении – это черно-белое изображение. Чаще всего возникает подобный дефект, если кабель установлен не в тот разъем. Обязательно проверяем в меню ресивера настройки изображения, устанавливаем режим AUTO. В редких случаях может быть поломана сама приставка.

Вместо заключения

Несмотря на то, что старые телевизоры не имеют внутреннего цифрового тюнера, их по-прежнему можно использовать, если подсоединить приставку-ресивер. Вариантов подключения много, равно как и адаптеров на все типы интерфейса, поэтому подобрать тот, который нужен в конкретном случае, можно легко.

Технический прогресс не останавливается ни на минуту. Так, аналоговое телевидение постепенно уходит в прошлое, заменяясь более надежным и качественным цифровым сигналом. На данный момент одним из способов получения нового типа вещания является внешнее декодирующее устройство – тюнер, в задачи которого входит преобразование сигнала, поступающего эфирным, кабельным либо спутниковым путем, в цифровой формат. Но, купив этот прибор, необходимо знать, как лучше подключить цифровую приставку к телевизору.

Переходники

«Тюльпан» может быть подсоединен к устройству напрямую или через переходники.

VGA – это кабель-переходник, который применяется для подключения DVD-проигрывателей, спутниковых тюнеров, что оснащены аналоговыми компонентными видеовыходами. Это приспособление не стоит использовать для монтажа компьютерного монитора. Чтобы обеспечить работоспособность данного разъема, нужно использовать специальный транскодер.

SCART. Переходник имеет вид 21-контактного разъема, с помощью которого потребители осуществляют соединение разных видов ТВ-техники и медиаустройств. Большинство производителей техники используют именно это приспособление в своих изделиях. Воспроизведение видеопрограмм разного рода осуществляется при помощи одного кабеля. По качеству звука и картинки этот переходник превосходит ВЧ-модулятор. Благодаря этому устройству пользователи могут осуществлять управление режимами телевизоров.

USB. Подключение с помощью данного вида переходника предполагает наличие подобного разъема в конструкции агрегата. В этом случае подойдет приспособление, которым обычно комплектуются все агрегаты Android.

С чего следует начать

Чтобы не столкнуться с неожиданными трудностями, избавиться от необходимости покупать дополнительное оборудование и тратить деньги, следует вдумчиво подойти к приобретению техники. Необходимо проследить, чтобы слоты телевизора совпадали с входом для подключения кабеля на приёмнике. Всего существует 3 варианта:

  • современные HDMI провода;
  • SCART или RCA кабель (колокольчики);
  • стандартный антенный провод (тюльпан).

Если не проследить за соответствием, придётся покупать дополнительный кабель, который поможет соединить два прибора. Это приведёт к дополнительным неудобствам и тратам, которых лучше избегать. Тем более, ничего особенного и сложного делать не придётся, необходимо просто проявить внимательность при покупке ресивера.

Вопрос, который стоит денег

Так называемый переходник «тюльпан» (HDMI) позволяет с легкостью разрешить проблематичность вопроса о «взаимопонимании» практически между всеми электронными устройствами. К сожалению, использование данного приспособления определенно снижает качество первоисточника. Но возможность насладиться видеоматериалом при помощи старого телевизора вполне оправдывает столь несущественное упущение. Согласитесь, иногда можно пожертвовать качеством ради экономии немалой суммы, которую пришлось бы выложить на приобретение ТВ-агрегата, поддерживающего все «модные» форматы воспроизведения.

Характеристики видеокабелей и переходников.

Длина кабеля

должна выбираться с таким расчетом, чтобы его с небольшим запасом хватило для нужного соединения. Брать слишком длинный кабель без необходимости не стоит – даже самые лучшие кабели снижают уровень полезного сигнала, и, чем больше длина кабеля, тем сильнее.

Ферритовые кольца

илиэкранирование кабеля – это способ защиты передаваемого видеосигнала от электромагнитных помех. Следует иметь в виду, что экранирование, как защита от помех, будет малоэффективно, если оборудование не заземлено.

ПВХ изоляция обычных видеокабелей достаточно жесткая, такие кабели обладают малой гибкостью, что может быть неудобно. Резиновая изоляция сама по себе обладает слабой устойчивостью к механическим воздействием, помещение же её внутрь тканевой оплетки

защищает кабель от механических повреждений, сохраняя его гибкость. Нельзя отрицать и эстетическую роль – провод в тканевой оплетке смотрится красивее.

Разъемы

. Для понимания, из какого разъема в какой могут быть переходники, разделим все разъемы по группам, использующим совместимые форматы передачи данных.

Композитное видео – способ передачи аналогового видеосигнала по одному каналу. Рабочие переходники возможны только в пределах одной группы.

RCA (Phono)

применяются для передачи аналогового сигнала – компонентного YPbPr и композитного.

Несмотря на одинаковые разъемы, стандарты несовместимы, завести компонентный выход на композитный вход (как и наоборот) с помощью переходника невозможно.

Читать также: Приставка к болгарке цепная пила

Наиболее распространенные переходники: RCA – SCART, TRS –RCA, TRRS – 3 х RCA. Для переходников последних двух видов следует убедиться в правильности распайки переходника применительно к используемому оборудованию и согласованности сигналов на обеих сторонах переходника.

Наиболее распространенные переходники: SVGA – DVI-I, SVGA – Displayport

Наиболее распространенные переходники: DVI-I – SVGA, DVI-D – HDMI, DVI – Displayport

Существует несколько версий формата HDMI, но разъемы и их распайка для всех версий одинакова. Применительно к кабелям старшие версии HDMI имеют большую пропускную способность, поэтому предъявляют к качеству кабелей повышенные требования. Стандарт кабеля

HDMI скорее говорит о качестве кабеля, чем о его совместимости с той или иной версией HDMI.

Существуют разъемы HDMI с меньшими габаритами – miniHDMI и microHDMI. Все они полностью взаимно совместимы.

Наиболее распространенные переходники: HDMI-miniHDMI, HDMI-microHDMI, DVI-D – HDMI, HDMI – Displayport

Наиболее распространенные переходники: HDMI – Displayport, DVI – Displayport, Displayport – miniDisplayport, Displayport-SVGA.

Для чего нужен переходник HDMI – тюльпан? Чаще всего он используется при воспроизведении и передаче аудио- и видеоданных. Почему возникает потребность в таком переходнике и где его можно достать?

Если на приставке нет подходящего выхода

Возможна ситуация, когда разъемы на цифровом тюнере и телевизоре для приема-передачи AV есть, но между собой они никак не стыкуются. Что делать в этом случае?

  1. менять ТВ-приемник или приставку;
  2. использовать переходники.

Вот лишь некоторые сценарии использования таких адаптеров:

  • Если новая приставка поддерживает только выход стандарта HDMI, используйте конвертер на RCA. Неизбежна некоторая потеря качества (например, каналы высокой четкости показываться не будут), однако сигнал корректно разложится по трем старым направлениям на видеоряд и звук для правого и левого динамика. Цена вопроса порядка 500 рублей.
  • Если используется плазменный или жидкокристаллический телевизор («Сони», «Онида» и другие, выпущенные в конце 90-х – начале нулевых годов), там может быть установлен старый видеоразъем VGA . Для таких случаев существуют и активно продаются переходники HDMI-VGA. Однако при их использовании нужно помнить: для передачи на телевизор звука дополнительно нужен отдельный провод (обычно это 3,5 мм Jack).
  • Возможны проблемы и с совместимостью SCART и S-Video. В этом случае тоже используется адаптер. Большинство моделей заодно поддерживают и выход на тройной тюльпан RCA. Вместо заключения Несмотря на то, что старые телевизоры не имеют внутреннего цифрового тюнера, их по-прежнему можно использовать, если подсоединить приставку-ресивер. Вариантов подключения много, равно как и адаптеров на все типы интерфейса, поэтому подобрать тот, который нужен в конкретном случае, можно легко.

    Многие телевизоры имеют в комплекте кабель, на концах которого расположены «тюльпаны». Они предназначены для подключения внешних устройств. Как правильно присоединить такой кабель к телевизору?

Включение и настройка

Итак, после правильного подключения тюльпанов необходимо подсоединить провод питания. Найдите соответствующий разъем на приставке и воткните в него кабель, а блок питания подключите к розетке.

Теперь необходимо включить оборудование. Стоит напомнить, что вам придется использовать два пульта дистанционного управления – для телевизора и для приставки отдельно. Одним включаем ТВ, а другим активируем приставку. О готовности должен свидетельствовать зеленый индикатор (или другое оповещение – уточните в инструкции).

О смене источника сигнала свидетельствует изменение меню и качества изображения. Теперь нужно взять пульт управления приставкой и зайти в меню настроек. Затем найти функцию автоматического поиска и запустить ее. Остается подождать, пока устройство отыщет список поддерживаемых каналов, после чего сохранить настройки.

Если речь идет о цифровой приставке от определенного провайдера, то вам необходимо заключить договор на предоставление определенного пакета каналов. В противном случае при поиске список телепередач останется пустым.

Как подключить ресивер Триколор к телевизору через HDMI

HDMI-интерфейс — современный и эффективный способ подключения к цифровому телевидению, который отличается минимальной потерей сигнала и является оптимальным вариантом современного цифрового вещания. В большинстве случаев достаточно просто соединить соответствующие порты на ресивере и телевизоре и выполнить настройку каналов. Однако встречаются и более сложные для настройки случаи.

Рассмотрим, как подключить Триколор к телевизору, если необходимо, чтобы сигнал вещания поступал на два экрана. Специалисты могут предложить два варианта решения проблемы. Когда абоненту нужно, чтобы одни и те же каналы транслировались на обоих телевизорах, следует приобрести специальный разделитель сигнала и дополнительный кабель. Если приставка имеет больше, чем один выход, можно не покупать разделитель – к первому телевизору нужно подсоединить первый выход, а HDMI-интерфейс – ко второму.

В случае если необходимо, чтобы трансляция каналов на телевизорах была независима друг от друга, следует воспользоваться двухтюнерной приставкой и вторым ресивером. Первый приемник подключается обычным способом, второй получает уже обработанный сигнал и передает его на второй монитор с помощью Wi-Fi. После правильной настройки каналов главный ресивер следует соединить со вторым при помощи UTP-кабеля.

Как подключить тюльпаны

Подключение тюльпанов к телевизору — процедура несложная. В большинстве случаев, современные модели оснащены специальными композитными входами для этих коннекторов. Цвет тюльпанов соответствует цветам этих входов: то есть, жёлтый тюльпан нужно подключать в жёлтый вход, остальные аналогично. В редких случаях можно увидеть входы синего и зелёного цвета. Они необходимы для передачи соответствующих цветовых потоков на видео. Бывает, что в телевизоре (в основном старых моделях) отсутствует вход для красного коннектора. Это означает, что данная тв-модель не поддерживает стереозвук. Подключение к старому телевизору будет отличаться тем, что красный тюльпан просто остаётся не у дел. Если правильно подключить тюльпаны к телевизору, то он сразу же начнёт отображать видео и аудио с работающего внешнего устройства.

Что делать, если все цвета одинаковые

Может возникнуть ситуация, когда в тв-приемнике имеется несколько входов одинакового цвета. В этом случае, для подключения RCA-кабеля требуется сделать следующее.

Подключение к телевизору Samsung

Для начала необходимо подключить RCA-кабель к выключенному телевизору в соответствие с инструкцией, изложенной выше. Включить TV, на пульте ДУ нажать кнопку SOURCE. На экране будет отображен список возможных внешних источников. В этом списке нужно выбрать «AV» и нажать кнопку ВВОД. Если внешнее устройство включено, то на экране ТВ отобразится его сигнал.

Заключение

Рассмотренные в статье преобразователи имеют довольно высокую стоимость, но на более чем приемлемом уровне справляются с поставленной задачей. Использовать такое устройство или нет – решать вам. Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
