Все, что нужно знать о плоттере

Каков принцип работы плоттера

Работа первых графопостроителей заключалась в передвижении бумажного носителя по координату X. Движение рисующего пера происходило по координату Y. Оборудование с шариковым пером управлялось вычислительной машиной. Современные плоттеры работают через подключение к порту компьютера, SCSI-интерфейса и Ethernet. Продвинутые устройства имеют собственный встроенный буфер, дисплей управления. Для управления существуют специальные программы, где оператор разрабатывает изображение, задает параметры. Когда проект будет готов, его отправляют на печать. Аппарат получает сигнал и точно по программе начинает выполнять задание.

Виды плоттеров

Перьевой

– незаменимая вещь для тех, кто работает с чертежами, схемами, картами. Точность и четкость в линиях реализованы при помощи пера. Из минусов – шумный, невысокая скорость печати, узкая специализация;

Электростатический

– дорогой аппарат, дорогие расходники, потрясающее качество и широкий спектр выполняемых задач. Чаще всего используется дизайнерами и рекламными агентствами, так как позволяет печатать плакаты с высоким разрешением и естественной гаммой цветов. Работа с такими махинами требует определенных навыков. На начальном этапе бизнеса по широкоформатной печати, или если работа с плоттерами для вас незнакома – лучше выбрать более простой вариант.

Термоплоттер

– работает по принципу термопередачи. Под воздействием температуры с цветоносителя на бумагу или ткань печатается изображение. Четыре цвета? Четыре прохода головки. Изображение в конечном итоге получается довольно четким, устойчивым к агрессивным воздействиям окружающей среды и… дорогим. Но цены на расходные материалы сопоставимы с качеством печати. Хороший выбор.

С
труйный

– один из наиболее дешевых способов цветной широкоформатной печати. Принцип работы один в один как у струйных принтеров стандартных форматов. Чернила под давлением наносятся через распылительные отверстия, или дюзы. Изображение на выходе получается с хорошим разрешением, глубоким цветом, но у струйной технологии печати всегда не очень хорошо с четкостью тонких линий. Если печать графиков и схем вам не интересна, и вы в мире широкоформатной печати новичок – этот вариант подойдет лучше всего. Небольшие типографии, фото- и дизайнерские студии начинают и успешно работают в будущем именно на струйных плоттерах. Из недостатков стоит отметить возможность засорения или засыхания дюз и немалый расход чернил.Лазерный

– сконструирован с применением лазерной технологии печати. Красящий порошок – тонер, определенным слоем наносится на заряженные противоположным зарядом участки фотобарабана, который, в свою очередь, прокатывая лист, оставляет тонерный отпечаток заданного изображения. Далее лист проходит запекание проходя через печку (фьюзер). В результате изображение будто вплавляется в бумагу. Прекрасно зарекомендовали себя в печати схем, карт, иных изображений, требующих четкости. Обслуживание, заправка и начальная стоимость лазерных плоттеров обходятся дороже струйных, но к многочисленным плюсам по формированию и печати изображений можно добавить также скорость печати и малошумность. Больные места – фотобарабан и фьюзер.

Плоттер прямого вывода

– работает про принципу термоплоттера. Специальная термопленка разогревает материал в местах нанесения изображения, и материал темнеет. Из существенных минусов – только монохромная (одноцветная) печать и недолговечность термопленки. Чаще всего используются для печати баннеров и растяжек.

Режущий плоттер

(каттер)

– интересен тем, кто занимается рекламой, дизайном, оформлением. Принцип работы заключается не в нанесении изображения, а в вырезании элементов или фигур определенных форм. Рекламные вывески, наклейки на автомобили из виниловой пленки – результаты трудов каттера.

Существуют еще узкоспециализированные варианты плоттеров, например: фотоплоттеры, печатающие трассировку микросхем, или графопостроители с абразивными головками. Они применяются в конструкторских бюро, технических вузах, на производствах.

Характеристики оборудования

Рабочие параметры могут различаться как в части формата обработки целевого материала, так и по функциональным возможностям. Средние эксплуатационные характеристики лазерного плоттера можно представить так:

  • Формат листа – А0-А4.
  • Давление резчика – 200-350 г.
  • Ширина резки – 210-300 мм.
  • Длина резки – 2900-3000 мм.
  • Скорость обработки – до 1000 мм/с.

Что касается функциональных возможностей, то современные модели обеспечиваются интерфейсами USB и Wi-Fi, позволяющими связывать печатное оборудование с компьютерами и даже мобильными устройствами. В частности, плоттер HP в исполнении Designjet T520 поддерживает USB, Wi-Fi и LAN. К тому же память на 1 Гб дает возможность хранить нужную информацию без применения дополнительных носителей. Коммуникационные возможности тоже обширны. С помощью беспроводных каналов аппарат синхронизируется с ПК, планшетом и смартфоном.

Настройка и установка плоттера

Перед началом работы нужно настроить плоттер, а если он впервые используется, то требуется установка. Производитель свое устройство комплектует установочным диском. Он содержит обычно инструкцию, драйвера, программное обеспечение. Для установки необходимо загрузить в дисковод диск и действовать согласно всплывающим подсказкам. Если по каким-то причинам диска не оказалось, все можно скачать по Интернету с сайта производителя. После установки ПО в меню «Пуск» нажимают кнопку «Устройства». Операционная система должна обнаружить аппарат. В строке «Принтеры и факсы» левой кнопкой компьютерной мышки делают двойной клик. В появившемся окне выставляют нужные настройки.


Одной из популярных программ для работы считается Corel Draw

Выставленные настройки можно сохранить и по ним в дальнейшем работать. При необходимости их изменяют. После настроек оборудование запускают в работу при условии наличия готового файла для распечатки или резки. Если его нет, создают в программе Corel Draw, Plot Calc, Sign Cut или другой подобной.

Угол заточки ножа

Не менее важно уделить внимание и углу заточки ножа. Обычно в режущих плоттерах устанавливаются ножи с углами 30º, 45º и 60º. Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа

Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм

Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа. Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм.

Сборка Самодельного плоттера на Arduino.

Для проекта понадобиться следующая электроника:

  • ARDUINO UNO.
  • CNC shield v3, описание читайте в статье: «Плата для ЧПУ на Arduino UNO, CNC shield v3 и драйвера A4988 (DRV8825)».
  • 2 шаговых двигателя NEMA 17 17HS4401. С проводами, которые идут в комплекте.
  • 2 драйвера A4988. Про них можно почитать в статье: «Драйвер шагового двигателя A4988».
  • Блок питание на 12 вольт.
  • Servo 9g.

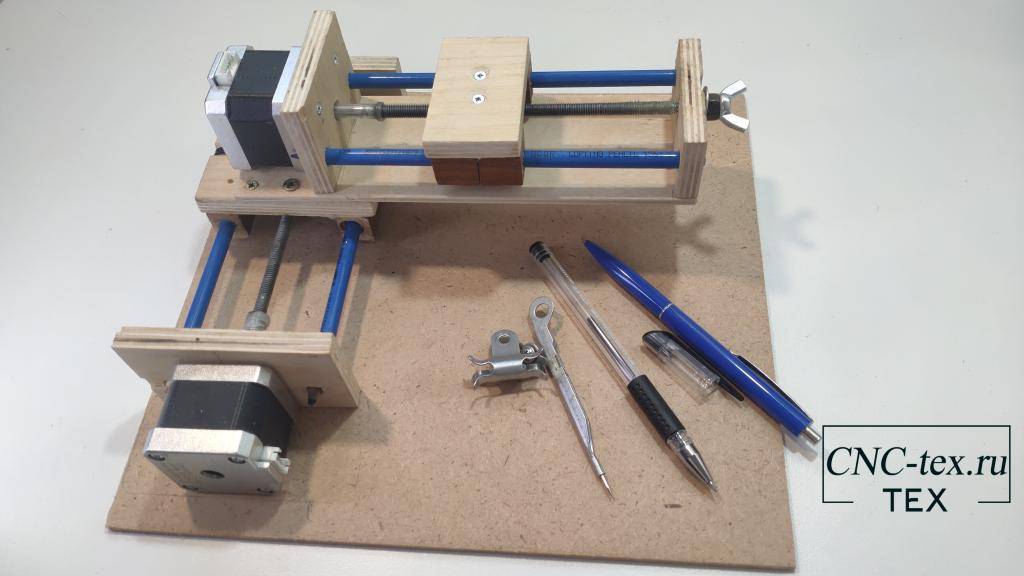

Сборка механики станка.

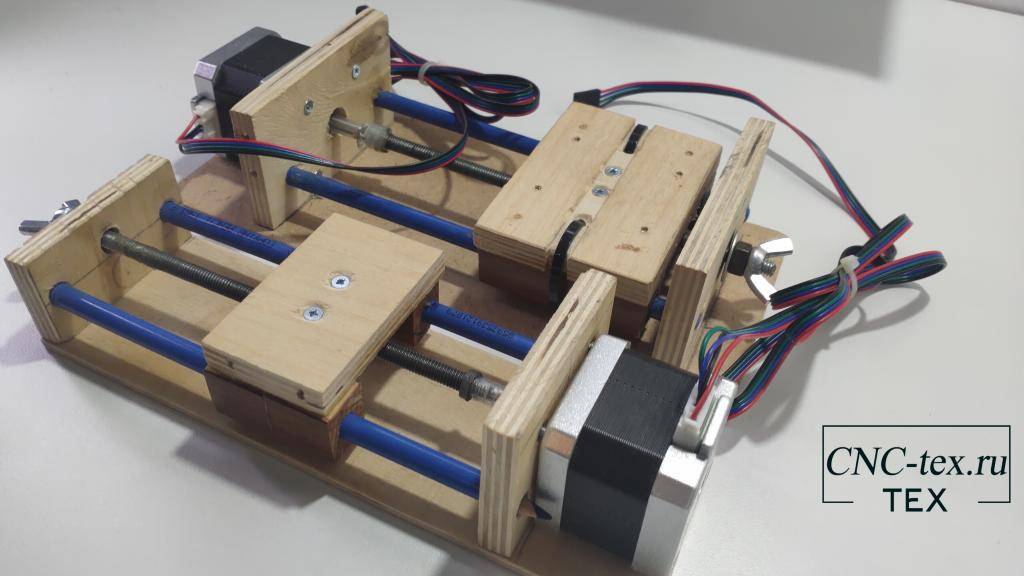

Недавно делал узел из карандашей (каретку для ЧПУ), и на основе данной каретки решил собрать ЧПУ плоттер. Но нужно, как минимум, 2 оси, поэтому собрал второй узел, но немного уже. Вот так выглядят узлы осей X и Y для самодельного станка.

Как собирал каретку, можете почитать в предыдущей статье. Про нее могу сказать одно: сделана она из карандашей, строительной шпильки и фанеры.

У широкой каретки поменял основание, на более широкое. Это поможет устранить лишнюю вибрацию станка, и будет поверхность, на котором можно закрепить листок бумаги.

На подвижную часть первой каретки, под углом 90 градусов, устанавливаю вторую каретку. И закрепляю ее с помощью саморезов.

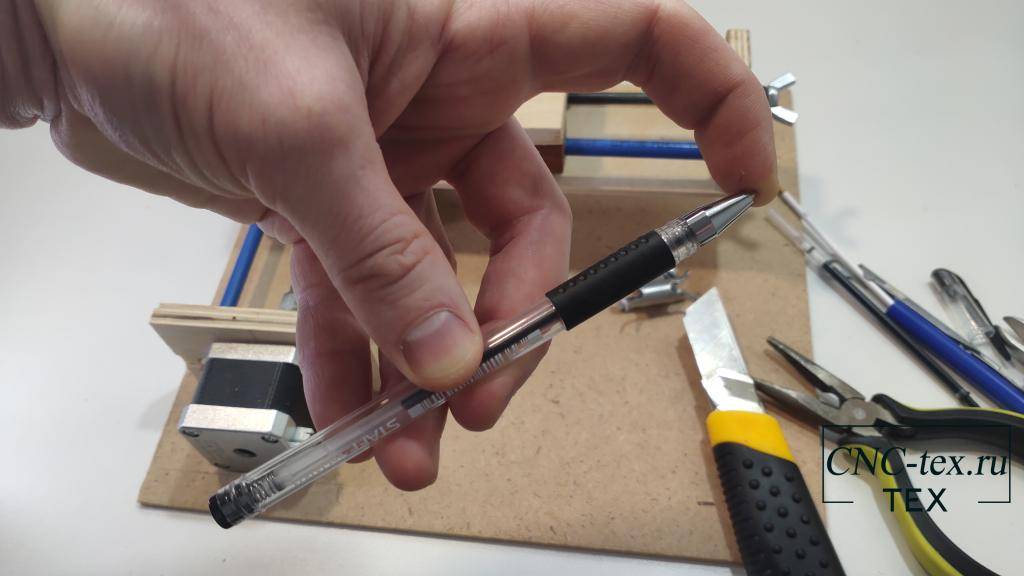

Обычную ручку использовать в данном проекте не получится, так как нужен подвижный механизм, а также крепеж для нее. Для этого купил в канцелярском магазине: гелевую ручку, авторучку и циркуль «козья ножка».

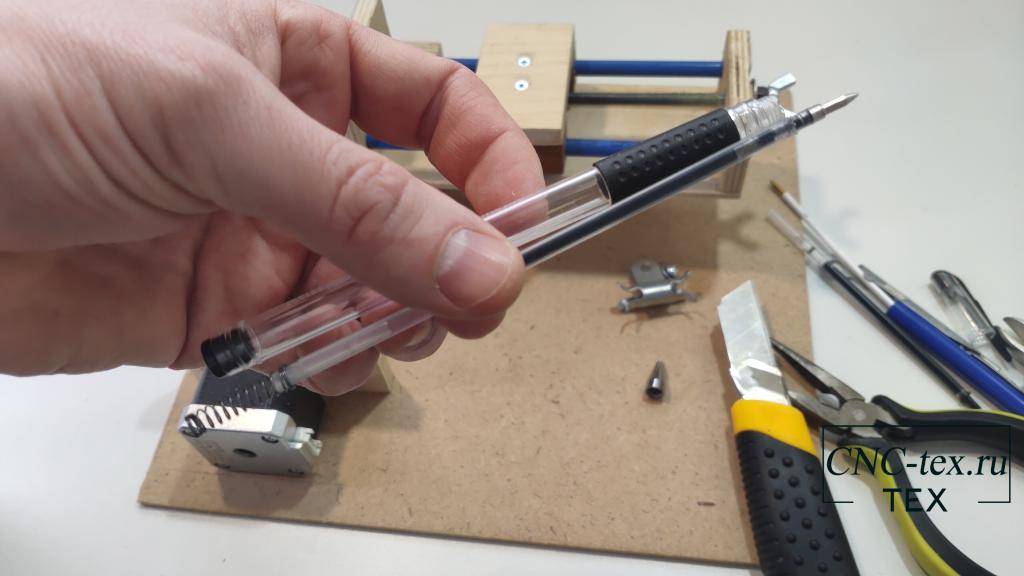

Из гелевой ручки достал пасту и на край установил пружинку из авторучки. Также срезал бортик внизу пасты. Чтобы она проваливалась в корпус ручки.

Установил пасту в ручку и проверил нажатием пальца. Паста проваливается и потом обратна возвращается под действием пружинки.

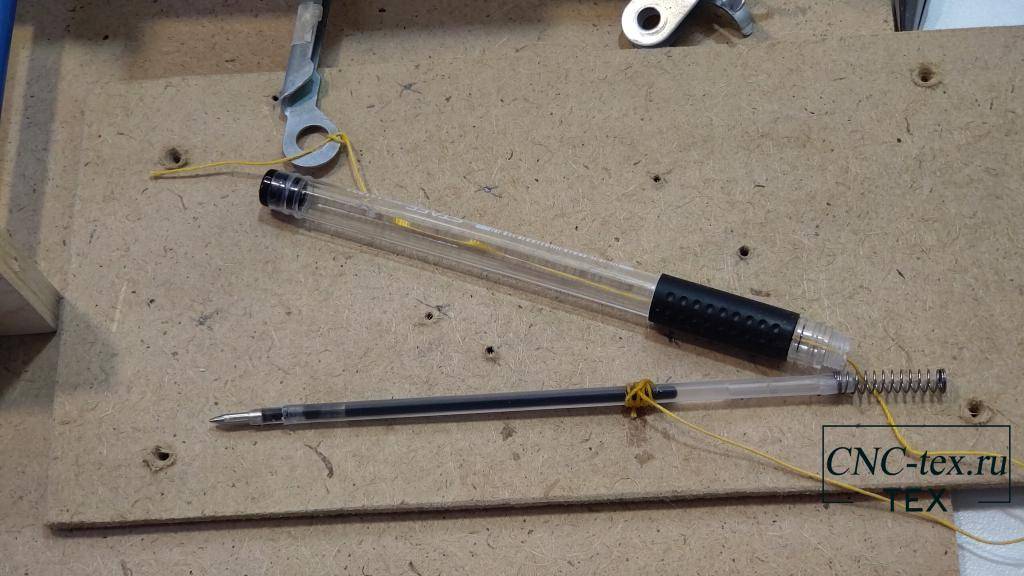

Намотал и приклеил нитку на пасту. Тут я допустил ошибку, использовал хлопчатобумажную нить. Она у меня притёрлась буквально через 2 часа работы. Заменил капроновой нитью и нанес на нее смазку.

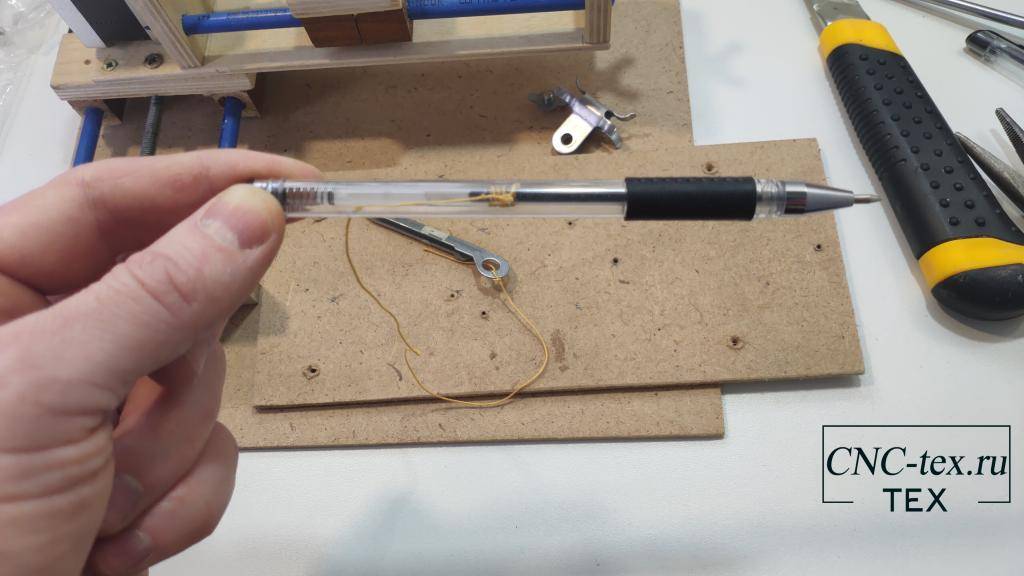

В корпусе ручки сделал отверстия, и продернул нить. Установил пасту на место.

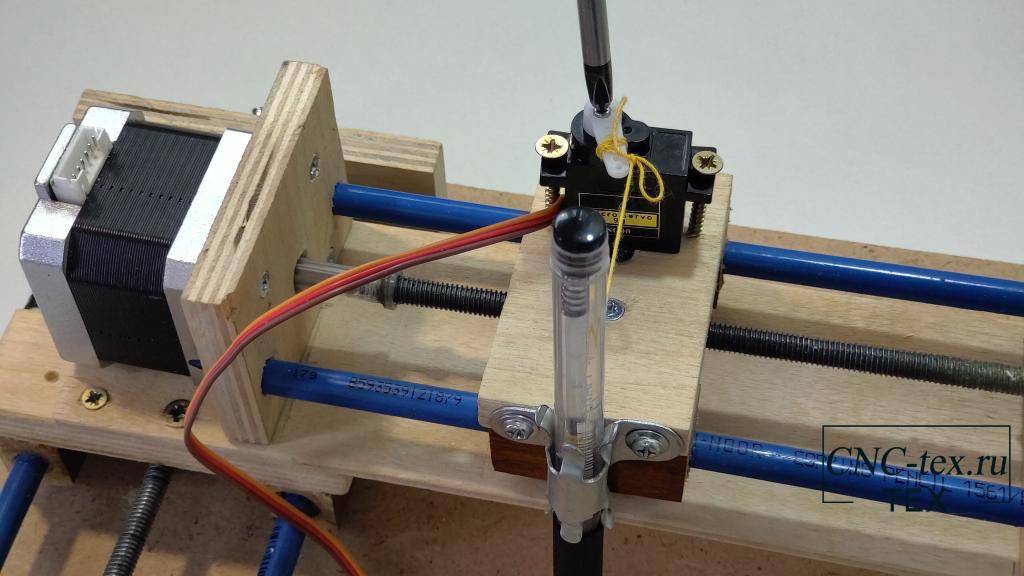

На ось X установил сервопривод, прикрепив его саморезами.

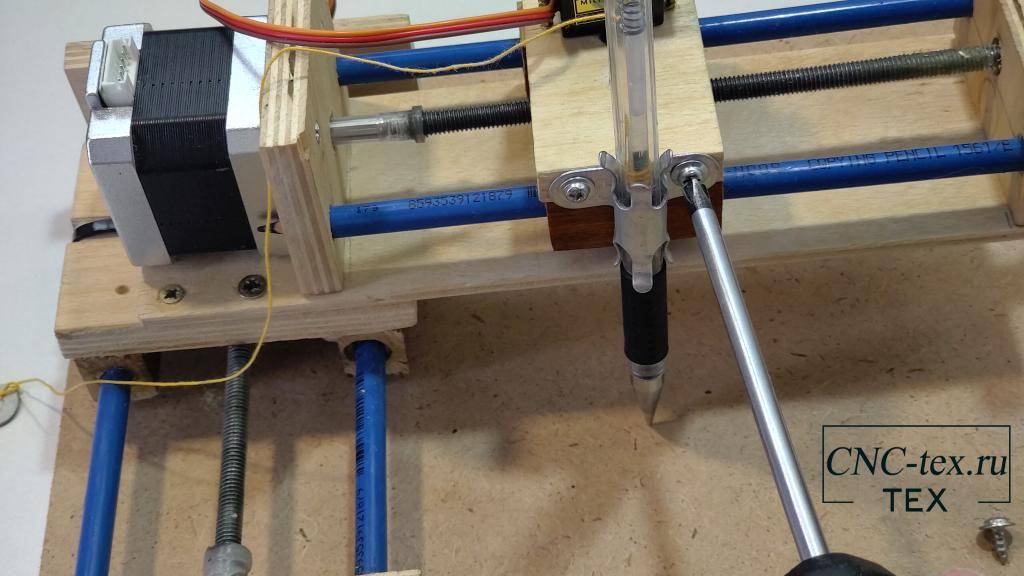

Используя держатель от циркуля «козья ножка», прикрепил ручку на ось X.

Привязал нить от ручки к качалке сервопривода. Закрепил винтом качалку.

Все механику собрали, сейчас можно устанавливать остальные компоненты и проверять работоспособность станка.

Установка электроники плоттера.

Большая часть электроники у нас установлена. А именно, шаговые двигателя стоят на месте, сервопривод установлен. Осталось установить управляющую электронику.

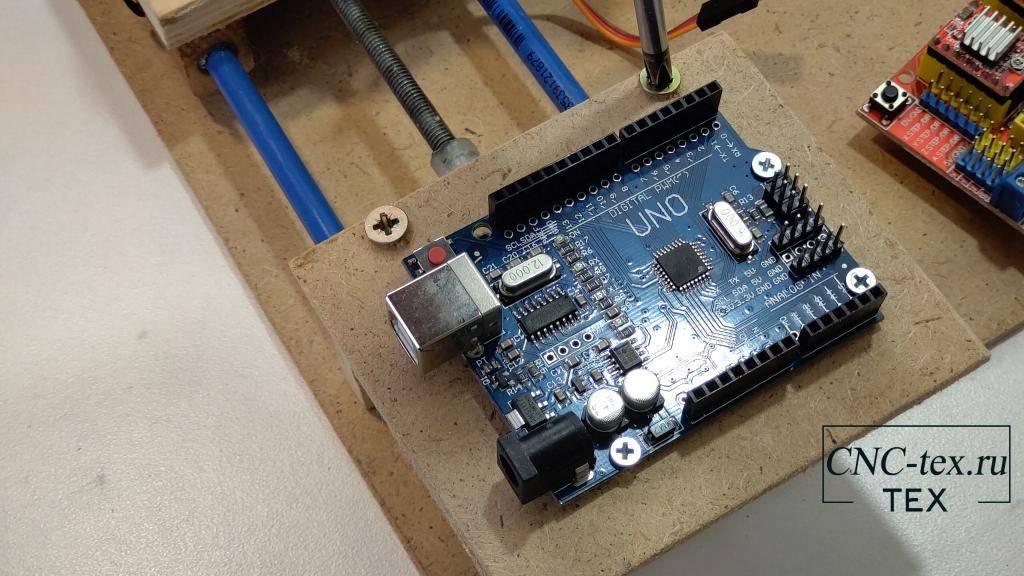

На подготовленную фанерку, установил плату Arduino UNO.

Сверху двигателя оси Y установил фанерку с Arduino.

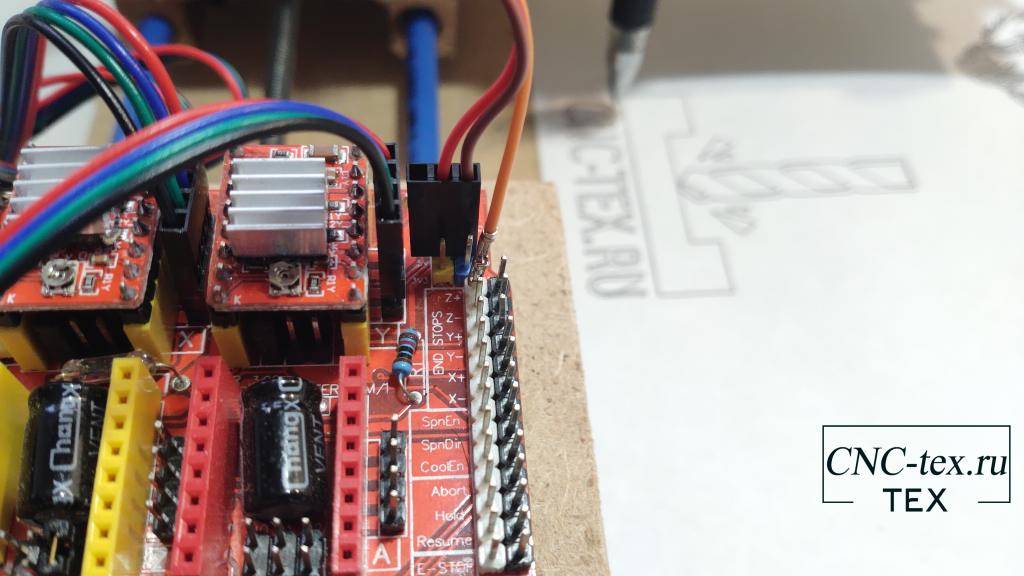

На Arduino UNO установил CNC shield v3 и 2 драйвера A4988.

Осталось все подключить, а для этого нужна схема подключения.

Схема подключения электроники ЧПУ плоттера на Arduino UNO и CNC shield v3.

Схема подключения очень простая и не требует дополнительных проводов.

Шаговые двигателя подключаю проводами, которые идут в комплекте.

Для подключения сервопривода нужно достать информационный провод из колодки, он обычно оранжевого цвета, и подключить к пину Z+, а провода питания сервопривода подключить к выводам 5v и GND, на CNC shield.

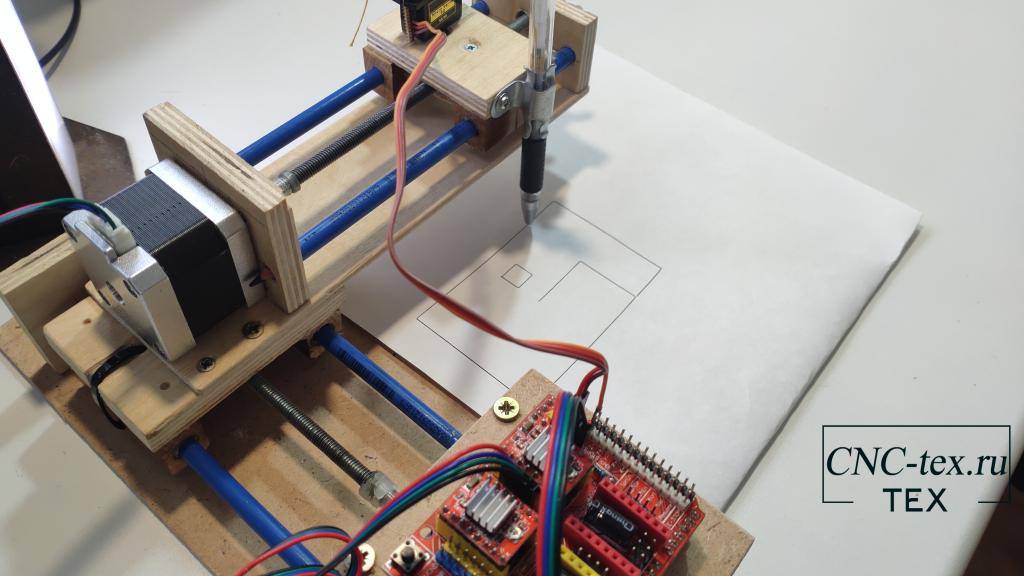

Подключение самое простое, из всех моих самодельных ЧПУ станков. Вот почему многие начинают сборку своих первых ЧПУ станков с плоттера.

Рисование перьями

Для построения чертежей на крупных предприятиях предпочитают использовать перьевой плоттер. Устройство вывода умеет работать только с векторной графикой и по принципу своего действия очень напоминает механический кульман. В качестве инструмента для нанесения рисунка в таком устройстве используются специальные перья или маркеры. Существует вариант и с печатающей головкой высокой точности, однако себестоимость печати с жидким красителем обходится дороже, из-за чего такое устройство является невостребованным на больших предприятиях.

Как и в струйной печати, механизм крепления пера имеет специальную каретку, которая способна перемещаться по всей поверхности листа, только с небольшим различием – перьевой плоттер не прекращает рисование в процессе перемещения каретки.

Плоттер перьевой

Одним из устройств, способных воспроизвести качественное изображение без потери качества, включая высокое разрешение и адекватную цветопередачу от оригинала, является перьевой плоттер. Данный прибор принадлежит к разряду графопостроителей, формирующих изображения по векторному принципу.

Он получил название благодаря печатному элементу в виде пера. Перо помещается в пазы специального держателя, внутри которого уже перемещается над поверхностью материала-носителя изображения. Перья плоттера могут эксплуатироваться в течение различного временного отрезка, быть как однократно используемыми, так и многоразовыми.

Алгоритм печати на плоттере

Алгоритм распечатки на плоттере (на примере Корела) следующий.

  1. Необходимо найти и открыть «файл», в появившемся окне отыскать параметры разметки страницы и выбрать один из них: быструю печать (использование стандартных лекал), параметры предыдущей настройки либо прибегнуть к текущей настройке предстоящей печати.
  2. Если чертеж подразумевает разметку страницы, можно отрегулировать этот параметр в соответствующем меню. Разметка страницы включает в себя сразу несколько подпунктов, в которых контролируется множество различных значений. Большинство из них имеют маркеры с подсказками, вносящими ясность, какой именно из параметров будет изменен. После завершения всех манипуляций можно будет воспользоваться предварительным просмотром, и, при желании, отменить изменения.
  3. Далее необходимо проследовать в печать (или вывод на плоттер) и в графе «имя» выбрать модель плоттера, на котором будет осуществляться распечатка. В свойствах можно выставить настройки драйвера плоттера.
  4. В разделе «размер бумаги» необходимо использовать только стандартизированные размеры, чтобы исключить путаницу. Лучше всего придерживаться формата, поддерживаемого моделью. Чтобы узнать, с какими форматами работает модель, необходимо заглянуть в ее эксплуатационные характеристики.
  5. В графе «масштаб печати» следует указать «по размеру бумаги» либо выставить его по необходимым размерам. Толщину линий также следует масштабировать в строгом соответствии с масштабом печати.
  6. Графа «диапазон печати» дает возможность выбрать из следующих пунктов: «вся геометрия», «границы чертежа», «именованный вид» или внести изменения во все эти параметры самостоятельно.
  7. После этого необходимо выставить необходимое число копий печати.
  8. Чтобы отправить информацию не на принтер, а в сохраняемый файл, можно щелкнуть по элементу «печать в файл».
  9. После всех манипуляций программа предложит предварительный просмотр планируемой распечатки. Если пользователь желает распечатать документ в имеющемся виде, ему достаточно будет нажать «ок», после чего файл сразу же будет отправлен на плоттер либо поставлен в очередь на распечатку, если устройство по каким-то причинам прямо сейчас недоступно.

https://youtube.com/watch?v=zjpp0I8t6Hs

Существует несколько коротких команд и горячих клавиш, при помощи которых можно значительно облегчить печать. Введя команду «print» в строку выполнения команд, пользователь запустит процесс печати. А для быстрого доступа к печати достаточно нажать меню в проводнике открытой программы, навести курсором на элемент «файл» и нажать «печать», затем «быстрая печать» (либо горячая клавиша Ctrl+P).

Разновидности плоттеров

Плоттеры отличаются между собой по способу нанесения информации на источник.

Печать бывает струйная, лазерная, светодиодная и фотоэлементная.

Из всех перечисленных видов самой популярной принято считать струйную печать, так как её себестоимость значительно ниже в отличие от конкурентов.

Сами плоттеры бывают планшетными, барабанными, рулонными и фрикционными.

Так как плоттер – это устройство для вывода информации, существуют определённые требования и к качеству полученного результата.

Соответственно, существуют различия по чертёжным характеристикам: возможности цветовой палитры, наличие режущих элементов, типы пишущих элементов и возможности работы со встроенными шрифтами и большими объёмами памяти.

Общая информация о графопостроителях

По принципу работы устройства напоминают обычный принтер, но в качестве носителя служат листы форматов А1 и А0. В отличие от бытовых МФУ и принтеров, для печати в широкоформатных плоттерах применяют бумагу, пропитанную специальными составами (реагентами и красителями). Также можно использовать и другие материалы, например, ткань, картон, пленку.

Помимо печатающих плоттеров, широко распространено оборудование для резки – каттеры. Они могут не только разрезать разные материалы, но и вырезать изображения по контуру. Плоттерная резка широко применяется в рекламной сфере для создания наклеек, логотипов и плакатов.

Ряд экземпляров может работать по дереву, текстилю и винилу. Существует также пищевой 3 D плоттер. Однако широкого применения эти модели пока не нашли.

Как пользоваться плоттером

  1. Устанавливаете программное обеспечение. Идёт в комплекте, но можно использовать и сторонний софт.
  2. Создаёте файл с изображением в программе или находите его на своём компьютере и открываете.
  3. В меню выбираете команду «Печать».
  4. Из имеющегося в списке оборудования выбираете плоттер.
  5. Выбираете команду «Свойства».
  6. В открывшемся меню выставляете параметры печати, кликаете «Ок».
  7. После предварительного просмотра изображения кликаете на «Print» (или «Печать»).

При использовании режущего плоттера аккуратность и точность работы предварительно проверяется на ненужном куске носителя. В разделе «Свойства» из параметров необходимо выставить усилие на нож и длину его вылета, значения зависят от носителя. После предпросмотра также нажимается команда «Print».

Перед резкой необходимо проверить:

  • остроту ножа;
  • точность построенного рисунка;
  • наличие под носителем подложки с высокой адгезией для предотвращения сдвига.

Основная классификация

На данный момент не существует какой-либо общепризнанной классификации плоттеров, широко применяется повсеместно. Несмотря на это упущение, принципов отличия плоттеров существует несколько. Один из них — по назначению. Разделение получится небольшим, только два варианта выполнения:

  • режущий;
  • печатает.

Плоттер Epson SureColor SC-T7200 с ПЗК и чернилами

Печатает аппарат не способен резать напечатанную продукцию самостоятельно. Как правило, для этого приходится докупать второе устройство, или сначала рассматривать прибор, который сочетает в себе эти функции (если это необходимо). Для резки уже напечатанной рекламной продукции предназначен режущий плоттер — каттер, годится он и для наклеек, пленок, а в отдельных случаях даже для виниловой продукции.

Режущий плоттер Vektor HC-1290

По типу конструкции плоттеры бывают:

  • плоскими (планшетными);
  • рулонными;
  • лазерными.

Плоттер планшетного типа

Плоский фиксирует лист, и раскрой пленки выполняет подвижная каретка с ножом, движущейся по заданной схеме. В случае с рулонным аппаратом, каретка движется в разные стороны, тем самым вырезая необходимый рисунок во время подачи материала. Лазерный каттер имеет плоскую конструкцию, но, в отличие от первого варианта, вместо каретки с ножом за нарезку отвечает высокоточный лазер. Разумеется, качество такой продукции будет гораздо выше: возможна проработка более мелких и точных деталей.

Печатает плоттер является самым доступным агрегатом для создания небольших тиражей рекламной или праздничной продукции в условиях офисного помещения. Для хранения и обслуживания такого прибора не нужно складское помещение или какие-то особые условия, чего не скажешь о расходные материалы.

Поэтому при хранении расходных материалов для печатающего плоттера настоятельно рекомендуется придерживаться температурного режима.

Рулоны цветного винила

Характеристики оборудования

Для плоттерной печати необходим специальный принтер. Это дорогостоящее, достаточно громоздкое устройство, на котором изготавливают рекламную продукцию, графики, чертежи в формате от A1 и более. На гирокоформатном принтере можно создавать и небольшие изображения, если рассматривать процесс с технической стороны. Но это экономически невыгодно, так как стоимость единицы продукции будет слишком высокой.

Первые плоттеры использовались инженерами в профессиональных целях. Они заменяли монотонный и длительный процесс ручного создания чертежа. Это были большие планшеты, оснащенные кареткой, приводимой в движение электродвигателем. Она перемещалась по осям абсцисс и ординат, была оснащена перьями/карандашами и чернилами.


Сегодня на замену каретке пришел автоматизированный пишущий механизм

Виды плоттеров по способу размещения листа

Носителем для оборудования выступает бумага, картон, пленка, ткань синтетические и другие материалы. Они бывают в виде листов или рулонов. Каждый вид плоттеров предназначен для подачи определенного носителя, отчего зависит его устройство.

Планшетные плоттеры

Устройство оборудования планшетного типа по функциональности напоминает принтер. Работает техника только с листовым носителем. Он неподвижно закрепляется на столе методом магнитной, электрической или механической фиксации.

Устройство планшетных моделей предусматривает наличие большого стола для листов носителя

Планшетные устройства обычно применяют для нанесения изображения в формате А2 и А3. Недостатком является большой размер за счет наличия стола. Из-за этого устройства планшетного типа мало популярны. Востребована такая техника при печати рекламных вывесок огромных размеров.

Рулонные плоттер

Особенностью рулонного оборудования является компактность. Носитель намотан в рулон определенной толщины. Подача происходит по барабану, где в процессе движения рисующий блок наносит изображение.

Устройство рулонных моделей позволяет при компактных размерах оборудования использовать длинные носители, намотанные в рулон

Для аппарата необходимо мало места. Рулонные модели экономят расходные материалы, отличаются лучшим качеством печати. По функциональности аппараты тоже выигрывают. Их устройство позволяет выполнять большее количество задач.

Дорогие варианты для крупных компаний

Mimaki JFX200-2531

Широкоформатный планшетный плоттер, который справляется с различными изображениями и впечатляет хорошей передачей цветов. Устройство способно одновременно работать с двумя листами размером 1220 на 2440 мм, что позволяет увеличить производительность. Универсальное применение – одно из главных преимуществ конструкции. Для снижения негативных эффектов печати, производитель установил ионизатор в задней части, поэтому оператор может не беспокоиться о качестве полученного рисунка.

Mimaki JFX200-2531

Достоинства:

  • Скорость печати – 60 квадратных метров в час;
  • Поддержка нескольких цветовых схем;
  • Размеры рабочей области – 2500х3100 мм;
  • Ионизатор;
  • Универсальность;
  • Хорошая передача цветов.

Недостатки:

Цена.

Oce ColorWave 3700

Если покупатель ищет более дешевый вариант, но с хорошей функциональностью, стоит обратить внимание на эту модель. Изделие отличается не только производительностью, но и простотой применения

Присутствует бесперебойная система печати, что повышает эффективность оборудования. Имеется опция WYSIWYP, поможет сдать работу без единой ошибки, дословно она аббревиатура переводится, как «Что видно на экране, то и получается при печати».

Oce ColorWave 3700

Достоинства:

  • Надежная работа;
  • Безотказность;
  • Функциональность;
  • Высокое качество;
  • Четкость;
  • Производительность;
  • Универсальность.

Недостатки:

Не выявлено.

Roland VersaUV LEF2-200+

Одна из лучших моделей, которая подарит отличное качество печати. Изображение будет трудно отличить от оригинала, даже на небольшом расстоянии. Устройство рассчитано на производства изделий средних размеров, поэтому может не подойти для некоторых компаний. Присутствует возможность печати на материалах толщиной до 10 см, что дает возможность создавать различные принты на чехлах для смартфона и сумках.

Roland VersaUV LEF2-200+

Достоинства:

  • Качественная сборка;
  • Хорошая функциональность;
  • Надежная работа;
  • Привлекательный дизайн;
  • Производительность;
  • Возможность печати на материалах до 10 см.

Недостатки:

Не выявлено.

Плоттеры

Плоттеры способны работать с бумагой большого формата, начиная с A0. По принципу работы устройство плоттера несколько отличается от принтера. Дело в том, что в стандартных принтерах красящий элемент остаётся неподвижным, а печать происходит за счёт передвижения бумаги. Система плоттера представляет собой перо, которое движется по поверхности бумаги согласно заданной программой траектории. Благодаря такой особенности некоторые отдельные модификации плоттерных устройств позволяют наносить графику не только на бумагу, но и на винил, ткань, плёнку и другие подобные материалы. По своей функциональности и особенностям устройства плоттеры могут быть разных видов.

“Перьевые плоттеры”

Перьевой плоттер – это устройство для воспроизведения изображения в высоком разрешении с отличной цветопередачей. Относится к разновидности графопостроителей, работающих по векторному принципу. В основе устройства используется элемент, который называется пером. Перья по длительности эксплуатации различают одноразового и многократного использования. Перо фиксируется в пазах специально предназначенного держателя, который, в свою очередь, осуществляет его перемещение по поверхности носителя.

“Карандашно-перьевые плоттеры”

В таких плоттерах для нанесения изображения используется обыкновенный карандашный грифель. В процессе своей работы карандашно-перьевой плоттер не требует дополнительного контроля и управления. Грифель по мере своего расходования автоматически выдвигается из держателя, что создаёт дополнительные удобства при нанесении большого количества изображений. В перьевом аналоге этот процесс более проблематичен, поскольку при засорении канала, подающего краситель, приходится останавливать печать и устранять неполадку. Карандаш отлично рисует на бумаге довольно качественные изображения различных видов. К тому же при необходимости некоторые элементы полученного чертежа можно подкорректировать ластиком.

“Струйные плоттеры”

Струйные плоттеры наносят изображение с помощью специального чернила, которое в виде капелек подаётся из сопла и наносится на поверхность носителя. В последнее время нашёл широкое применение “пузырьковый” метод струйной печати. Чернила наносятся с помощью микроскопических форсунок. Они в количестве нескольких сотен расположены в конструкции печатающей головки одноразового использования. Чернила быстро нагреваются (до 10 мкс) с помощью терморезистора от электроимпульса, вследствие этого образуется пузырёк. Он создаёт выталкивающую силу, под действием которой чернила выходят из форсунки. После отключения подачи импульса образовавшийся пузырёк исчезает, а температура терморезистора быстро понижается. Это не далеко не полный перечень существующих плоттеров. Есть еще электростатические, прямого вывода, лазерные, режущие, сольвентные. Каждый подбирается по своим техническим характеристикам и способу печати для конкретных задач.

“Электростатические плоттеры”

Электростатическая технология основывается на создании скрытого электрического изображения (потенциального рельефа) на поверхности носителя – специальной электростатической бумаги, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для обеспечения требуемых влажности и электропроводности. Потенциальный рельеф формируется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при подаче на тончайшие электроды записывающей головки высоковольтных импульсов.

“Планшетные плоттеры”

Это устройство может создать изображение практически на любом материале, который закрепляется на специально предназначенном столе. Печатающий элемент в виде головки, который во время нанесения изображения перемещается в двухмерной проекции, устанавливается сверху. Планшетный плоттер, головка которого находится в фиксированном состоянии, а нанесение изображения происходит за счет перемещения стола, имеет существенный минус: носитель по своему формату не должен превышать размеры стола.

“Плоттеры на основе термопередачи”

Отличие этих плоттеров от ППВИ состоит в том, что в них между термонагревателями и бумагой (или прозрачной пленкой) размещается «донорный цветоноситель» – тонкая, толщиной 5-20 мкм, лента (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе с низкой (менее 200 °С) температурой плавления.

Критерии выбора

  1. Назначение техники. Печатать чертежи и карты можно на недорогом устройстве с минимальным функционалом. Для печати рекламных форматов надо более дорогое устройство с опцией вывода цветных изображений.
  2. Максимальное значение ширины резки. Параметр влияет на формат носителя. Для бытовых нужд достаточно ширины от 25 см, на производстве параметр должен быть не менее 1 м.
  3. Скорость. Оптимальное значение для максимальной продуктивности и умеренного энергопотребления – 8-10 листков в секунду.
  4. Затраты. Первоначальные расходы на покупку плоттера зависят от его функциональности и качества сборки. Но при выборе плоттера учитывается и тип носителя. Для нестандартных форматов затраты на эксплуатацию будут слишком большие.
  5. Тип подачи. Для небольших офисов и квартир лучше покупать компактные рулонные плоттеры с недорогими расходниками. Для производства больше подходят габаритные, но высокоточные планшетные модели.
  6. Максимальное давление на режущий элемент (для каттеров). Оптимальное для качества резки и умеренного энергопотребления значение – от 200 г.
  7. Наличие заводской гарантии. Плоттеры стоят относительно дорого, поэтому покупать нужно только у производителей или поставщиков, которые дают гарантийное обслуживание минимум на 2 года.

Электродвигатели: шаговые и с серво-прводом

Нож в режущем плоттере двигается за счет двигателя, который обычно бывает двух типов — механическим шаговым или с цифровым сервоприводом. Как следует из названия, механический двигатель перемещает нож с небольшим шагом. Это не новая, но хорошо проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем стоят дешевле аналогов с сервоприводом.

Однако подобное решение имеет весьма существенные недостатки — такие плоттеры более шумные и не могут похвастаться высокой точностью работы. Они легко вырежут большое изображение, но символы или орнаменты размером от полутора сантиметров и менее у них получаются не самого лучшего качества. Шаговая технология не предназначена для вырезания плавных линий или мелких окружностей — контур получится неровным.

Плоттеры, работающие на цифровых серводвигателях, — это более современное оборудование, где подобная проблема решена. Цифровой кодер преобразует команды, поступающие от программного обеспечения, и приводит в движение режущую головку. Отсутствие механических передач делает эти плоттеры намного более тихим в работе

Что еще более важно, нож, управляемый цифровым способом, может поворачиваться и менять направление с высокой точностью. Он одинаково хорошо справится с резкой крупных объектов и миниатюрных символов (например, шрифта высотой около 3 мм)
