Что такое гвс в котле отопления?

Можно ли сделать теплообменник своими руками

Самостоятельная сборка теплообменников для ГВС конечно возможна. Но учтите: при этом сэкономить средства вряд ли получится. Стоимость материалов для сборки будет почти сопоставима с ценой готового аппарата.

Причем вряд ли имеет смысл собирать своими руками пластинчатый теплообменник. Он ведь и так чаще всего поставляется, как набор деталей.

Выбивать рельеф множества пластин и вырезать такое же количество прокладок сложной формы дело долгое. Конечно, можно попытаться сделать штампы, но это тоже непросто — к тому же понадобится пресс.

Такое количество прокладок вырезать самостоятельно — очень длительный процесс

С кожухотрубчатыми аппаратами проще, хотя все равно без сварочного аппарата (и соответствующих навыков) не обойтись. Рассмотрим, как собрать медный теплообменник отопления горячего водоснабжения такой конструкции.

Кроме сварочного аппарата нам понадобится следующее оборудование:

  1. набор слесарного инструмента;
  2. дрель со сверлами и зенковками, или что лучше — сверлильный станок;
  3. токарный станок или доступ к нему;
  4. угловая шлифмашинка (болгарка) с отрезными кругами, желательно иметь и оборудование для газовой резки;
  5. насадка на дрель для вальцовки труб соответствующего диаметра.

Инструкция по созданию такого аппарата будет следующей:

  1. Расчеты мы не приводим, для определения размеров деталей лучше найти чертеж аналогичного заводского агрегата (благо их множество в интернете, и они, как правило, не защищены авторскими правами).
  2. Вначале готовим кожух — это одна из наиболее простых деталей. Берем для него трубу подходящего диаметра, и, если продумывается фланцевое соединение, ввариваем патрубки и фланцы на них для подключения. Именно их нужно вварить заранее, иначе когда будем монтировать трубы пучка, можно легко прожечь.
  3. Дальше готовим трубные доски, необязательно подбирать толщину стали согласно выбранному вами чертежу. Достаточно, чтобы лист металла был не тоньше стенки кожуха. Делаем их как фланцы, то есть вырезаем болгаркой или резаком, потом обрабатываем на наждаке, или что лучше — обтачиваем на токарном станке, сделав диаметр на 0,5-1 мм меньше, чем внутренний диаметр трубы-кожуха.
  4. Размечаем точки установки труб пучка и керним их. Сделать это можно только на одной трубной доске. Потом при сверловке обе доски сожмем в пакет струбцинами, и обработаем их вместе.
  5. Сверлим отверстия и зенкуем их.
  6. Закрепляем трубные доски в кожухе сваркой. Но можно продумать и другой вариант, например: на резьбе — но это не общепринято и гораздо сложнее.
  7. Навариваем фланцы на трубы кожуха.
  8. Нарезаем по размеру медные или латунные трубы пучка.
  9. Устанавливаем их в трубные доски и развальцовываем с обеих сторон.
  10. Таким же образом делаем остальные секции, хотя в некоторых случаях достаточно и одной.
  11. Изготавливаем патрубки для соединения межтрубного пространства секций между собой. Это просто нарезанные по размеру обрезки трубы с приваренными фланцами.
  12. Делаем калачи, для чего гнем куски трубы такого же диаметра, как и труба кожуха, и навариваем на них фланцы. Как правило, из-за маленького диаметра изгиба (по сравнению с соответствующим размером трубы), на «холодную» это сделать невозможно, придется нагревать. Чтобы все калачи получились одинаковыми, желательно изготовить шаблон.
  1. Изготавливаем переходники-сужения с двумя фланцами для подключения сетей к трубам пучка. Они нужны, потому что диаметр трубопроводов меньше диаметра кожуха.
  2. Соединяем калачами и патрубками секции между собой, монтируем также и переходники для подключения к сетям.
  3. Логично, что следующим этапом была бы сборка и испытание на герметичность. Однако специальный стенд для этого делать не стоит. Подключаем бойлер к тепловым сетям и трубам ГВС, делать это можно одновременно со сборкой секций.
  4. Испытываем наш теплообменник вместе с сетями (о методах мы писали выше) и если все нормально, то окрашиваем его внешние поверхности и укладываем теплоизоляцию.
  5. Запускаем бойлер в работу и получаем удовольствие от горячей воды, подготовленной в устройстве, которое собрано своими руками.

Вот и все, что мы хотели вам рассказать. Надеемся, наша статья дала вам не только общее понятие, что такое теплообменник и горячее водоснабжение,  но и помогла более подробно разобраться в конструкции и схемах подключений этих аппаратов. Еще лучше если мы были и практически полезны, и вы смогли понять принципы монтажа, ремонта  и обслуживания.

Дополнительно можете посмотреть видео в этой статье, там тоже рассказывается о принципах работы теплообменников.  Пусть вода в кране всегда будет теплой, а жилье комфортным!

Видео

Принцип работы бойлера косвенного нагрева показан в видеоматериале:

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в , и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Классификация систем теплоснабжения

Назначение
любой системы теплоснабжения заключается
в обеспечении потребителей теплоты
необходимым количеством тепловой
энергии требуемых параметров.

Существующие
системы теплоснабжения в зависимости
от взаимного расположения источника и
потребителей теплоты можно разделить
на централизованные
и децентрализованныесистемы.
В централизованных системах теплоснабжения
один источник теплоты обслуживает
теплоиспользующие устройства ряда
потребителей, расположенных раздельно,
поэтому передача теплоты от источника
до потребителей осуществляется по
специальным теплопроводам — тепловым
сетям
.

Централизованное
теплоснабжение состоит из трёх
взаимосвязанных и последовательно
протекающих стадий: подготовки,
транспортировки и использования
теплоносителя. В соответствии с этими
стадиями каждая система централизованного
теплоснабжения (рис. 9.1) состоит из трех
основных звеньев: источника
теплоты

1 (например, теплоэлектроцентрали или
котельной), тепловых
сетей

2 (теплопроводов) и потребителей
теплоты

3.

В
децентрализованных системах теплоснабжения
каждый потребитель имеет собственный
источник теплоты.

Основными
видами теплоносителей для целей
теплоснабжения являются вода
и водянойпар.
Причём вода используется преимущественно
для удовлетворения нагрузок отопления,
вентиляции, кондиционирования воздуха
и горячего водоснабжения, а пар, кроме
того,- для удовлетворения технологической
нагрузки.

Дает следующее определение термина «теплоснабжение»:

Любая система теплоснабжения состоит из трех основных элементов:

  1. Теплоисточник. Это может быть ТЭЦ или котельная (при централизованной системе теплоснабжения), либо просто котел, расположенный в отдельном здании (местная система).
  2. Система транспортировки тепловой энергии(тепловые сети).
  3. Потребители тепла (радиаторы отопления (батареи) и калориферы).

Котел и трубы для парового отопления

Для эффективной работы системы парового отопления должен быть правильно подобран вид и мощность парового котла (парогенератора). Существует несколько видов паровых котлов, которые могут работать на разном топливе:

  • газовые;
  • твердотопливные;
  • жидкотопливные;
  • универсальные или комбинированные, которые могут работать на нескольких видах топлива.

Как и при водяном отоплении, наиболее экономично выгодными являются паровые котлы, работающие на природном газе. В том же случае если дом не газифицирован, то придется использовать котлы на твердом или жидком топливе.

Кроме вида котла, необходимо правильно подобрать и его мощность. Она должна соответствовать общей площади помещений, которые необходимо будет обогревать. В среднем, считается, что для 10 м2 помещения высотой до 3 м достаточно 1-1,2 кВт тепловой мощности:

  • для дома, площадью 100 м2 будет достаточно котла мощностью 10-15 кВт;
  • для дома, площадью до 200 м2 – 20-25 кВт;
  • до 300 м2 – до 30-35 кВт.

При этом многое зависит от того насколько утеплен дом. Качественное утепление дома современными материалами может снизить его теплопотери, а следовательно, и уменьшить количество необходимого тепла для его обогрева, а значит и мощность котла, на 30-50%.

Какие трубы используются для парового отопления

Как уже упоминалось, в трубах систем парового отопления достаточно высокая температура теплоносителя (пара) – 100оС и даже больше. Поэтому для такого отопления подойдут только металлические трубы разных видов:

  • стальные – обычные, оцинкованные или из нержавеющей стали;
  • медные.

Использование для разводки обычных стальных труб наиболее экономичный вариант. Они достаточно надежные и прочные, но подвержены коррозии. Но оно, как правило, предполагает проведение сварочных работ. Трубы, оцинкованные или из нержавеющей стали отличаются коррозионной устойчивостью, но стоят дороже и используются для монтажа реже.

Лучшие европейские электродные котлы отопления

Так сложилось, что европейские бренды заслуживают у нас больше доверия. Объективно, некоторые модели действительно на порядок лучше отечественных, но отсутствие адаптации к нашим условиям выводит их из строя очень быстро, а ремонтировать не всегда выгодно.

Эван Warmos QX-18

Один из лучших электродных котлов отечественного производства, который некоторые пользователи называют мини-котельной – один прибор содержит в себе нагревательные элементы, мембранный бак, циркуляционный насос.

Эван Warmos QX-18

Отметим сильные стороны прибора:

  • ЖК-дисплее в нижней части корпуса;
  • удобная панель управления, которая скрыта за специальной дверкой;
  • работой управляет микропроцессор, но можно перевести котел и на ручное управление;
  • подходит для обогрева жилых и промышленных объектов;
  • бесшумная работа;
  • индикация аварийного состояния;
  • датчик давления и уровня теплоносителя.

Как и любой другой прибор, Эван Warmos QX-18 имеет и недостатки – тяжелый вес, большие габариты, частые выходы из строя конденсатора, обязательное подключение через стабилизатор напряжения.

Стоимость прибора – от 49000 рублей.

Источники

  • https://v-teplo.ru/ionnii-kotel.html
  • https://expertsamostroy.ru/ionnyy-kotel
  • https://utepleniedoma.com/otoplenie/otopitelnye-kotly/elektricheskij-ionnyj
  • https://kotle.ru/elektrokotly/ionnyj-kotel-otopleniya
  • https://eurosantehnik.ru/elektrodnye-kotly-otopleniya-poleznaya-pokupka.html
  • https://lucheeotoplenie.ru/teplovoe-oborudovanie/kotly/ionnyj-kotel-otopleniya.html
  • https://chastnydom.com/strojka/sistemy/otoplenie/kotly/vybiraem-elektrodnye-kotly-dlya-otopleniya-chastnogo-doma-otzyvy.html
  • https://GradusPlus.com/kotly/elektricheskie/elektrodnye-kotly-dlya-otopleniya-chastnogo-doma/
  • http://www.PortalTepla.ru/elektricheskie-kotli/anodnie-ionnie-kotli-otopleniya/

Работа контура ГВС

Устройство двухконтурного котла заключается в том, что в летнее время его можно использовать как газовую колонку. Как работает двухконтурный газовый котел летом? Котел активируется из режима ожидания после открытия водопроводного крана. Это происходит из-за замыкания реле давления.

Расход воды для этого нужен не более 2,5 литров. В результате команды автоматики происходит розжиг и постепенно увеличивается подача газа. На открытие крана также реагирует трехходовой клапан, перекрывая отопительный контур. Далее из первичного теплообменника вода подается во вторичный, где и нагревается.

После того как вода в теплообменнике нагрелась до нужной температуры, оборудование начинает работать на меньшей мощности и просто регулирует плавное нагревание. Газовая горелка активируется, если температура понизилась на 1 градус.

Котлы по типу камеры сгорания

Следующий важный параметр классификации типов газовых котлов — по варианту исполнения топочной камеры. Они бывают открытого и закрытого типа.

Первые более простые и дешевые, но имеют ограничения по площади нагрева не более 250м2. Вторые более дорогие, энергозависимые и безопасные, поскольку не сжигают кислород в доме.

С открытой топкой

Топка открытого типа означает, что в ней происходит естественный забор воздуха для горения из помещения. Это наиболее простая конструкция котлоагрегата, в котором для организации процесса горения не нужна электроэнергии, а также обустройство воздуховодов и дутьевой вентилятор. Котлы такой конструкции обычно маломощные с нагревом жилой площади не выше 200 м2.

В противном случае воздух станет пересушенным и будет негативно отражаться на микроклимате в помещении. Кроме того эти котлы часто имеют проблемы из-за несовершенства дымоотвода. Если уровень разряжения в топке упадет до нуля, то угарный газ может поступать в помещение, что смертельно опасно для окружающих.

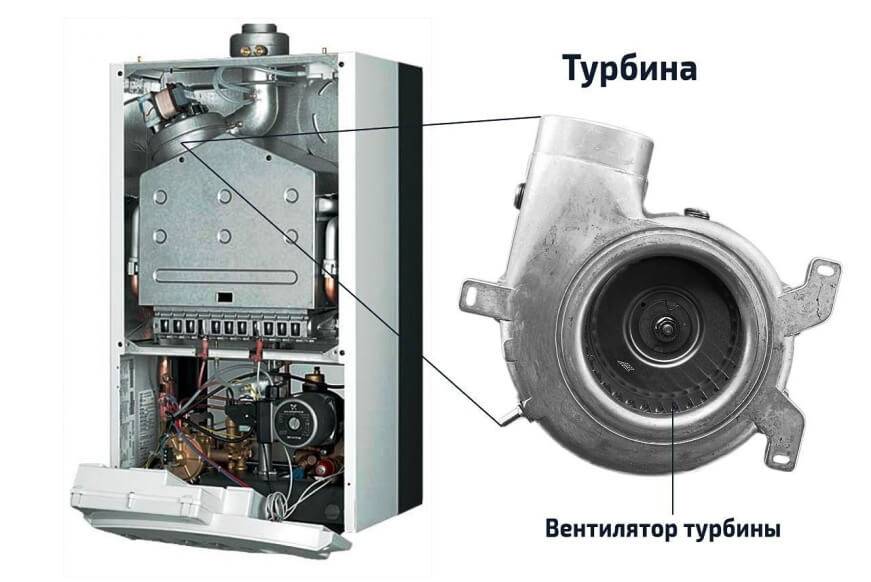

Котлы с закрытой камерой

Это совершенно новый тип организации дымоотвода, в котором топка не имеет контакта с внутренним воздухом в помещении. Забор кислорода к горелке происходит по закрытым воздухопроводам с улицы.

Система подачи принудительная через вентилятор. Воздух поступает по специальному каналу, в котором расположен вентилятор. Такой принцип реализован, например, у турецкого котла Vitopend.

Система удаления дымовых газов в нем организована через коаксиальный дымоотвод, который выполнен по типу «труба в трубе». По внутренней трубе отводятся отработанные котловые газы, через кольцевое пространство вентилятором забирается воздух с улицы.

Преимущество данной системы в том, что работа ее не влияет на климатическое состояние внутри помещения, не требуется установка сложных дымовентиляционных каналов, обеспечивающих естественную циркуляцию. Низкие требования к помещениям для установки, допускают установку в стандартных кухнях.

К недостаткам такой конструкции пользователи чаще всего относят их высокую стоимость и зависимость от электроэнергии.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

  • Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
  • Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
  • Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
  • Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

  • Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
  • Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Двухконтурный котел или бойлер косвенного нагрева?

Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

Что изменилось?

Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

Что же делать?

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

Также, очень часто бойлеры косвенного нагрева оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!
