Что такое aux в колонке

Как сделать вход aux на магнитолу – самостоятельное подключение

За самостоятельную работу нужно браться, если вы имеете навыки пайки, чтения радиосхем, разборки автомагнитолы. Начинающим любителям звукового тюнинга, чтобы не испортить автомагнитолу, лучше обратиться к специалистам.

Прежде чем браться за работу, необходимо найти в библиотеке или Интернете схему вашей модели автомобильной магнитолы. Без подробной радиосхемы браться за работу нет смысла. Для комфортной работы нужно снять автомагнитолу с машины и принести ее домой.

Для разборки и монтажа вам понадобятся:

• отвертки, плоскогубцы;
• паяльник и принадлежности для пайки (припой, кислота, паяльная лупа);
• отрезки акустического провода, изолента;
• выходной универсальный разъем типа «тюльпан».

Перед началом монтажа нужно полностью разобрать автомагнитолу, снять шлейфы, кассетный магнитофон или СД-проигрыватель, найти радиосхему.

Для практического монтажа дополнительного соединения нужно:

1. На радиосхеме найти пины входов каналов и заземления. Стандартно левый канал обозначается буквой «L», правый канал – литерой «R», земля маркируется как «GND».
2. Просчитать расположение контактов на схеме радиомодуля. Точки контактов на плате могут быть отмечены печатными надписями RCH, LCH. Попутно можно осмотреть всю печатную схему, очистить ее, выявить обугленные дорожки, проверить предохранители.
3. Проверить подключаемый кабель. Внутренняя целостность проводов тестируется мультиметром. Провода, идущие к местам пайки, можно взять от стандартного джека, коаксиального кабеля с тремя экранированными жилами. Предпочтительны цветные провода, которые легко отмаркировать по каналам. Для подключения будет достаточно отрезка длиной в 30 – 40 сантиметров.
4. Припаять провода к контактным точкам. Для пайки лучше пользоваться маломощным паяльником с острым жалом. Точность пайки обеспечит паяльная лупа и подложенная темная изолента.
5. Провод заземления припаивается к точке GND или на корпус радиомодуля.
6. Припаянные провода дополнительно изолируются термоусадкой, выводятся за корпус автомагнитолы. Если нет подходящих отверстий, их можно просверлить.
7. Припаять маркированные провода к контактам выходного гнезда типа «тюльпан», найти для него место на «торпедо» или центральной консоли, закрепить выход.

У некоторых кассетных автомагнитол за регулятором громкости есть специальные трехштырьковые разъемы для подключения СД-чейнджера, к которым можно подключить линейный вход. Подключаться к таким схемам еще удобнее, так как при включении aux-входа предусмотрено автоматическое отключение кассетного магнитофона.

Для проверки нового устройства нужно включить автомагнитолу в режиме прослушивания радио, кассеты или компакт-диска. При включении джека aux в гнездо входа, звук затухает, головное устройство переходит к воспроизведению записи с внешнего источника.

Последним этапом работы становится устройство крепления для внешнего носителя звуковой информации, так как держать смартфон, планшет, mp3 плеер на пассажирском сиденье (в нише на центральной консоли) не всегда удобно. Для большинства мобильных устройств продаются пластмассовые или металлические кронштейны, которые можно приклеить или привинтить к «торпедо» рядом с автомагнитолой.

Материалы

• плоская отвёртка (для снятия магнитолы);
• паяльник с сопутствующим материалом;
• провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
• мультиметр (для проверки).

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

• красный — правый канал;
• зелёный левый;
• оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Проверка

1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
2. Затем втыкают штекер в смартфон или плеер.
3. Выбирают на нём любую аудиозапись.

Сборка

• Устанавливают кассетник на место и собирают магнитолу.
• Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

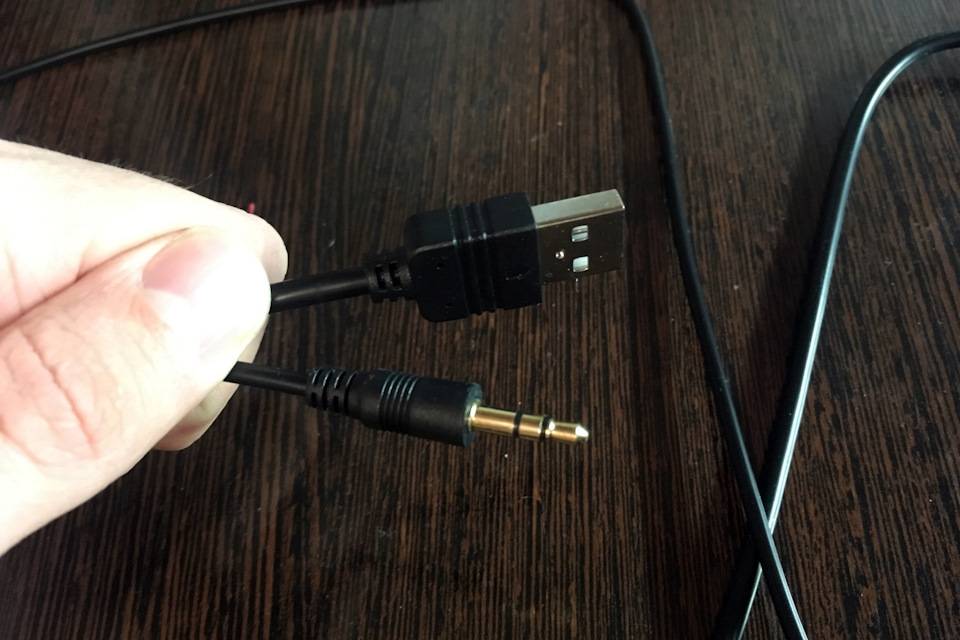

USB-кабель

Чрезвычайно распространённым вариантом воспроизведения музыки, но не самым удобным, является телефонное подключение к аудиосистеме. Практичнее всего установить USB-порт в автомобиль, что позволит подключать флешку с последующим прослушиванием музыкальных. Но этот метод имеет и свои недостатки. Несмотря на то, что usb-aux кабель исправно выполняет задачу, он не настолько хорош, как настоящий usb-порт. Линейного входа для этих целей попросту недостаточно. К тому же, используемая флешка не должна содержать иных файлов, кроме музыкальных. Крайне нежелательно разбивать файлы по папками и применять отсортировку по плейлистам. Помимо этого, затруднительном является подключение непосредственно композиций. Зачастую пролистывание всех треков с выбором нужного становится невозможным. Это потребует переключения каждой песни, что будет существенно отвлекать от процесса управления автомобилем.

Назначение AUX-кабеля в том, чтобы телефон или плеер можно было легко подключить к колонкам или магнитоле. Такой кабель имеет штекер типа mini-jack (3.5 мм) с двух сторон и точно не относится к аксессуарам, перед покупкой которых Вы будете долго изучать техническую документацию.

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).
2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
4. Все подключилось!
5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB. После чего можно вывести звук с любого телефона

Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

1. Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

   Для проверки кабеля подключаем телефон с его помощью к компьютеру

2. Проверить исправность разъёмов магнитолы. Здесь тестирование производится по той же схеме, что и в первом случае.
3. Убедиться в поддержке данной моделью магнитолы программного обеспечения, установленного на смартфоне.
4. Узнать о наличии вирусов на телефоне. В этом случае считывающее устройство магнитолы может просто «отказаться» переносить файлы, содержащие вирусы.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

1. Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

   Перезагружаем смартфон для решения возможной проблемы системного сбоя

2. Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
3. Для проверки попробовать подключить к магнитоле другое устройство.
4. «Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
5. При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
6. Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.

AUX разъем на тюльпанах

Вы уже знаете стандарт AUX что это два разъема, и в каждый «тюльпан» данные провода припаиваются по такому правилу: к металлическим основаниям каждого из разъемов припаиваются провода общие (те, что одного цвета). К средним контактам разъемов припаиваются провода каждого из каналов. После завершения пайки еще раз все соединения по отдельности «прозвоните». И, убедившись, что все в порядке, наложите на контакты изоляцию.

Ваш переходник-кабель готов, подсоедините штекеры-«тюльпаны» к разъемам AUX IN и на устройстве с усилителем перейдите в режим AUX IN. В современных телевизорах, радиоприемниках или магнитолах, данное переключение выполняется с помощью меню. В кассетных магнитофонах и других устройствах старого образца нужно поискать переключатель FUNCTION и установить его в положение CD IN.

При подключении не забывайте, что MP3 плееры и многие другие из современных устройств звуковоспроизведения выдают на выход сигнал, довольно большой мощности. Чтобы ваш прибор с усилителем не оглушил всех очень громким «криком», сначала отрегулируйте громкость усилителя на минимум, а потом уже подключайте источник звука, уже после подключения вы всегда сможете поднять громкость до нужной величины. Подобным способом можно выполнять подключение MP3 плеера, телевизора или ноутбука к домашнему кинотеатру, кассетной магнитоле или музыкальному центру.

Таким образом, понятно, глядя на стандарт AUX что это отличная возможность подключать друг к другу различные звуковоспроизводящие гаджеты и технику, снабженную звукоусилителем. Даже если у вас завалялась в чулане работоспособная любимая кассетная магнитола, уступившая перед наступлением цифровой музыки, вы можете ее использовать снова, включив в AUX IN кабель от iPod или MP3 плеера.

AUX-разъем что это такое

В поколении, где музыкальные впечатления создавались специально для автомобилей, у AUX была своя эра. «Пропустите шнур AUX» стало фразой, в которой нельзя было предсказать следующий вид развлечения. Вы никогда не могли догадаться, собирается ли кто-нибудь бросить типичную мелодию или последний альбом Post Malone.

Но эра кабеля AUX медленно приближается к своему завершающему этапу. Спад начался, когда Apple представила концепцию отсутствия разъема для наушников.

После убийства аудио разъема Apple пришла к альтернативе, заменив его технологией Bluetooth «Air Pods». Что ж, у всех нас есть мнение по поводу этого нового отказа от использования технологии Bluetooth для доступа к нашему частному сеансу прослушивания. Где технология Bluetooth менее надежна, чем вставка шнура в отверстие.

AUX что это

Существует масса аудио разъемов в современных музыкальных системах. Особенность aux кабель в том, что он практически универсален и прост в использовании. Название AUX пошло от английского Auxilary. Это следует трактовать как «вторичный» или «дополнительный». В странах СНГ аукс называют линейным выходом.

В современном обществе невозможно представить себя без mp3 плееров, смартфонов и других устройств с возможностью воспроизведения аудио, благодаря этому есть возможность прослушивания музыкальных композиций. Среди владельцев автотранспорта очень много тех, кто хочет слушать за рулем своей машины качественные, хорошие композиции.

Какой носитель актуален на сегодняшний день? Диски? Вряд ли. Зачастую под рукой находиться смартфон, который есть у каждого человека. На сегодня это многофункциональное устройство просто в использовании и может заменить любой mp3-плеер. Тогда возникает вопрос, каким образом подключить устройство к автомагнитоле. Тут на помощь и приходит аукс кабель, он дает возможность присоединить mp3-плеер или же смартфон к магнитоле. В таком случае аудиосистема используется как усилитель.

Основным и самым главным плюсом провода AUX есть, то что штекер подходит для разъема стандартных и привычных наушников, которые есть в любом телефоне, магнитоле, телевизоре или плеере.

Главным минусом шнура AUX можно назвать различие между наушниками и стереосистемой автомобиля. В наушниках нет механического привода и они сами по себе не очень большого размера, в то же время даже самая примитивная стереосистема с усилителем и встроенные либо отдельные динамики.

В процессе использования AUX, ваш смартфон выполняет все самые сложные функции и при этом должен передать сигнал на главное устройство что этот сигнал усиливает. Современный телефон, а именно их разъем для наушников не рассчитаны на усилители, в следствии чего могут появляться посторонние шумы во время проигрывания мелодий.

Как подключиться

Есть два варианта: когда порт AUX уже есть в магнитоле и второй, когда его нет. Во втором случае придется заняться самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно возникает с аппаратурой устаревших поколений. В первом случае подключение можно сделать тремя способами, о которых рассказывается далее.

Как работает Аукс в машине

АUX — не USB-порт, как многие ошибочно заявляют, не обрабатывает поступающий сигнал, а просто воспроизводит звук, что негативно сказывается на звучании дорожки или аудиокниги. Через Аукс (AUX), можно сделать музыку громче — её бывает трудно расслышать из-за слабых динамиков в подсоединяемом электронном девайсе, это может вывести водителя из психического равновесия.

Можно подключить телефон, флешку, или другое такое же устройство к машине через Аux. Это позволит говорить с собеседником в автомобиле по громкой связи, или слушать MP-3 плееры, которые без наушников бесполезны.

Обычно аппаратура в машине оснащена не одним, а двумя Аукс-портами: один маркирован aux-in, второй — out. Последний можно использовать вместо наушников — об этом говорит маркировка, гнездо служит для выхода звука, а не для подключения к нему устройств. Поэтому, если аудиосистема в машине работает некорректно, сначала нужно убедиться, что владелец не перепутал гнезда.

Как подключить айфон к Ауксу в машине

Теоретически такой вопрос может показаться даже глупым, достаточно подсоединить и можно слушать что угодно. Так бы оно и было, если бы у Аукса и айфона были схожие порты с кабелями. На многих гаджетах нет 3,5-миллиметрового входа, значит подключение не осуществить. Понадобится переходник с гнездом Mini Jack 3, 5 мм (каким подсоединяют наушники) с одной стороны и разъемом с другой. Его можно сделать самим, но лучше всего приобрести Bluetooth. Он предпочтительнее по нескольким соображениям:

• улучшается качество звучания треков;
• можно использовать сразу несколько устройств, так как на переходнике обычно несколько входов;
• легкость контроля — можно использовать пульт или ручки переключения.

Переходник удобнее еще и тем, что экономит место, так как ему не нужны постоянно запутывающиеся, скручивающиеся провода, которые тоже куда-то приходится девать и которые часто мешают сидящим впереди.

Следует помнить, что используемый таким образом телефон, подключённый через портал к Ауксу (AUX) в машине может также быстро разряжаться.

Как подключить телефон андроид через Аукс в машине — это надо знать

Возможности для подсоединения гаджета на платформе Андроид здесь также ограничены:

• специальный провод для магнитолы (продается в специализированных магазинах) или другой подходящий провод;
• переходник Bluetooth.

Часто для этого используют стандартный кабель мини-джек со штекером, как для наушников с одной стороны и разъемом с другой. При покупке такого провода лучше не экономить, иначе это отрицательно скажется на звучании, или система вообще не распознает их.

Как через аукс подключить флешку в машине

Для прослушивания звука с флешки, потребуются провод с преобразователем. Стандартный мини-джек, который используют для смартфонов, сюда не подходит, найти другой сложно.

Как сделать преобразователь для флешки своими руками

Преобразователь можно сделать и самим. Для него нужны:

• старые наушники;
• разъемы по типу «тюльпан»;
• провод на четыре жилки с медной обмоткой.

Понадобится также мультиметр — им проверяют провод наушников, он должен быть исправен.

Как пользоваться входом AUX

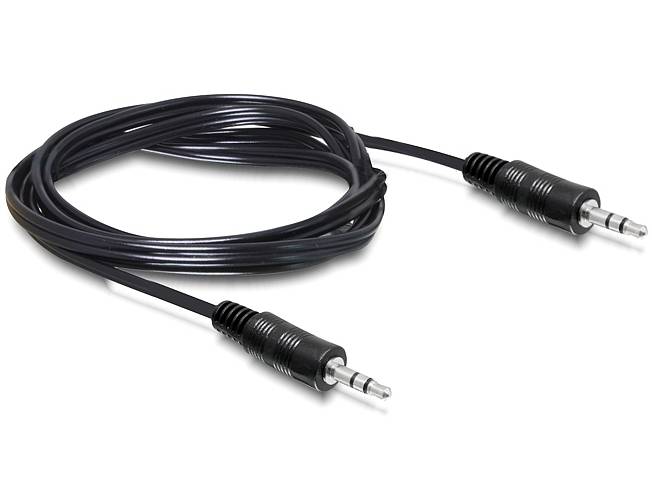

Для начала следует приобрести кабель с одинаковыми 3,5мм штекерами на концах, который часто маркируют jack 3,5мм — jack 3,5мм. Лучше купить не самое дешевое изделие, которое обеспечит хорошее качество передачи сигнала и долгий срок службы. Относительно коротким шнуром удобнее пользоваться в автомобиле, малая длина способствует работе без помех

Посмотрите на фото, как он выглядит, и обратите внимание: для передачи сигнала стерео необходимо, чтобы на штекерах было три раздельных металлических кольца

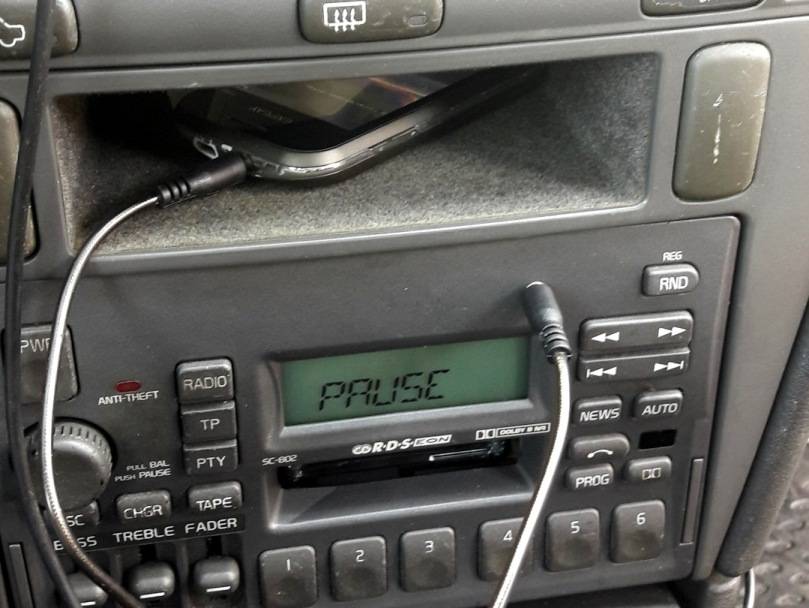

Для подключаемого гаджета нужно предусмотреть удобное место: мобильное устройство не должно падать при движении автомобиля, оставаясь доступным для управления. Для дорогого смартфона целесообразно приобрести специальный кронштейн.

Перед установкой кабеля следует уменьшить громкость автомобильного головного устройства, а также источника сигнала до минимума. Чтобы обеспечить необходимую функцию, следует зайти в меню аудиосистемы и включить порт AUX. В стандартном случае эта операция отображается на дисплее в виде AUX ON/OFF.

Теперь включаем музыку на плеере и увеличиваем громкость автомагнитолы и используемого гаджета. Ура! Жизнь точно стала немного веселее. Для обеспечения высокого качества звучания необходимо опытным путем подобрать уровень сигнала мобильного устройства. Обычно оптимальная величина находится в пределах 50-70%.

Для подключения к входу или выходу компьютера действуем по той же схеме. Входное гнездо LINE IN обычно голубое, а выход LINE OUT имеет зеленый цвет. Активация названных разъемов осуществляется через панель управления, а на мониторе мы увидим LINE IN ON/OFF или LINE OUT ON/OFF соответственно.

AUX порт: общее представление

Во вменена, когда разработка портативных аудиосистем и медиа устройств только зарождались, производители пришли к выводу что будут применять один порт, который будет универсальным для всех. Привычным считается разъём 3,5 мм, в данный момент встречающийся в устройствах повсеместно. Именно такого диаметра разъёмы встречаются в различных мобильных устройствах, плеерах на основе применения кассет, магнитолах, проигрывателях MP3 и в оборудовании профессионального класса.

Автомобили, оснащённые подобным портом, являются настоящей редкостью. Но даже, если такой разъём не установлен, проблем с портами линейного типа не возникнет. Считается, что данный универсальный разъём подходит для подключения антенн и наушников, но это не так. Посредством AUX кабеля следует подключать мобильные телефоны и флешки на основе USB. Он отличается недорогой ценой и продаётся в любых торговых точках.

Провод AUX кабеля крайне легко узнать. Зачастую на обеих концах кабеля содержится мини-штекер стандартного типа. Совсем недавно штекер универсального типа начал выпускаться, чтобы устанавливаться с одной стороны. На другой предусмотрен USB-порт/лайтнинг. Внешне известна одна функция по подключению портативного устройства для воспроизводства к аудиосистеме, которая устарела.

Сопряжение телефона и магнитолы по USB

Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону

Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.

В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.

У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.

История трех Джеков

Классический штекер размером ¼ дюйма получил название «jack» — «гнездо» в переводе с английского.

Сменив пирамидальную стойку телефонного коммуникатора на электрогитары и синтезаторы, формат 6,35 миллиметров доминировал на рынке аудиотехники до середины 40-х годов двадцатого века.

Эстафету перехватил разъем, получивший прозвище mini-jack. Младший джек оказался мал да удал — при своих 3,5 миллиметрах он уже к 50-м годам выдавил старшего 6,35-миллимитрового брата с рынка любительской аппаратуры.

Был и третий братец, да только вышел неказист. Формат 2,5 миллиметра широко использовался в портативных плеерах, но так и не прижился из-за посредственного качества передачи звука. Еще одной проблемой стала ломкость. Малые размеры коннектора требовали использования тонких проводов, которые часто рвались. Пик популярности пришелся на середину 80-х, конец 90-х годов двадцатого века. Появление «голубого зуба» окончательно доконало младшенького. Лишь иногда его можно встретить в редких моделях фотовспышек, Hands-Free, камерах видеонаблюдения. Говорят, в последний раз его видели в телефоне Nokia 6700.

Через Bluetooth трансмиттер или ресивер (приемник)

Нам понадобится специальное устройство Bluetooth трансмиттер, или Bluetooth ресивер (еще их называют Bluetooth AUX приемник). И магнитола с AUX входом. Суть в том, чтобы добавить поддержку Bluetooth для магнитолы, в которой ее нет.

В двух словах в чем разница между трансмиттером и ресивером. Трансмиттер может работать в двух режимах: получать звук по Bluetooth с того же телефона и передавать его на колонки, наушники, магнитолу. Или получать звук по кабелю и передавать его по Bluetooth на те же наушники. То есть, работать на прием и передачу (TX — передатчик, RX — приемник). А Bluetooth-ресивер может только принимать звук по Bluetooth и передавать его по кабелю.

Как вы уже поняли, нам подходят оба устройства. Так как нам нужно принять звук со смартфона по Bluetooth и передать его на автомагнитолу через AUX. Не буду долго рассказывать, а лучше покажу как это работает на реальном примере.

1. Подключаем Bluetooth трансмиттер (ресивер) к питанию от зарядки, или USB-порта магнитолы. Так же соединяем магнитолу с трансмиттером с помощью 3.5 mm кабеля через AUX.
2. Если у вас именно Bluetooth трансмиттер, то он должен быть переключен в режим приемника (RX). Ну и в режим AUX, если на нем есть другие режимы.
3. Включаем трансмиттер (зависит от модели). Мой нужно включать, так как в нем есть встроенная батарея. Но есть модели, которые начинают работать сразу после подключения к питанию.
4. Активируем на трансмиттере режим подключения (чтобы наш телефон смог его увидеть). Возможно, он уже по умолчанию доступен для поиска сразу после подключения. Снова же, все зависит от конкретной модели.
5. В настройках Bluetooth на смартфоне выбираем наш трансмиттер и подключаемся к нему.

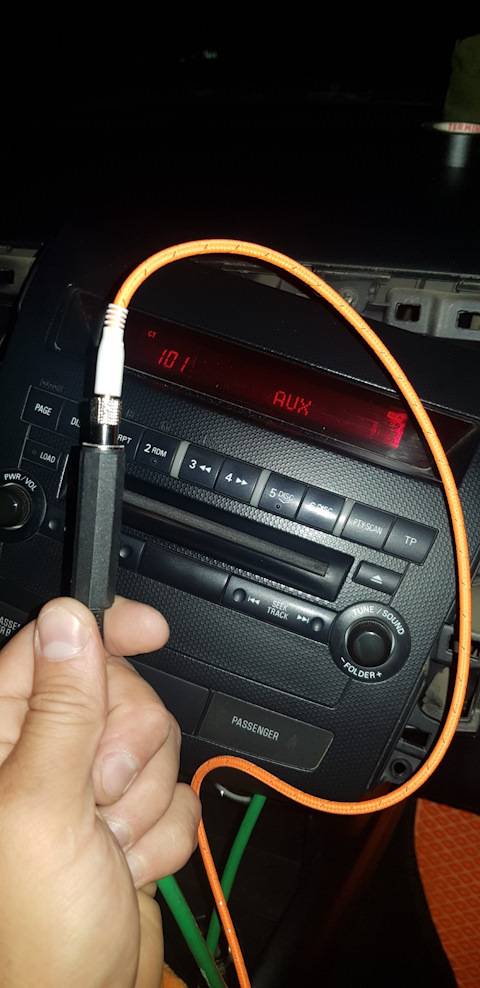

6. Магнитолу переключаем в режим AUX.
7. Теперь можно включать музыку в любом приложении на телефоне и слушать ее в своем автомобиле.

   На фото выше видно, что в качестве источника для вывода звука выбран BT-B19 (мой трансмиттер).

У меня модель трансмиттера не совсем подходящая для использования в автомобиле. Он очень большой, с батареей. Есть более компактные и простые модели, по размеру меньше чем флешка.

Подведем итоги

Как видно, AUX (аукс, аух) в автомобиле является простым и удобным решением. Если возможности ГУ ограничены, USB отсутствует или вышел из строя, тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Как настроить сабвуфер в автомобиле. Настройки усилителя: частота, фаза, Gain, сабсоник и т.д

На что обратить внимание при настройке саба, рекомендации

Как установить детское автокресло или автолюльку в автомобиле: выбор детского кресла, особенности крепления, место установки кресла. Советы и рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками

Тонкости и нюансы, на что обратить внимание при подключении

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Может, я слоупок, конечно, но только вот буквально на днях додумался, как обеспечить себя музыкой в автомобиле!)

У меня нормальный более-менее свежий японский паркетник. По сложившейся непонятной традиции они там у себя в Японии думают в основном о ходовых качествах, безопасности и комфорте водителя за рулем, а на допопции откровенно забивают. И в дорогущие джипы могут поставить чуть не кассетную магнитолу. Загадка!

И usb-входа у меня поэтому нет. А слушать много разной музыки я очень люблю. А наши радио душа не принимает. А записывать кучу дисков муторно, равно как и постоянно заливать музыку в телефон. И я внезапно нашел выход.

Скачал прогу для интернет-радио, воткнул телефон в aux, и чудесно слушаю новую для меня прекрасную музыку на любой вкус. 3G нормально тянет поток, без прерывашек, можно выбрать одну из многих сотен станций со всего сира и наслаждаться.

В последнее время слушаю англоязычные ток-радио, чтобы язык прокачать и крутой старый рок) чес слово, даже реклама не раздражает!)

В общем, повторюсь, может, я тормоз, но сильно не сразу сообразил. Может, пригодится, товарищи автолюбители, у кого нет usb)

Первым делом надо демонтировать магнитолу. Для этого нужно снять декоративную панель. Чаще всего она крепится при помощи пластиковых защелок. Поэтому особых трудностей при ее снятии возникнуть не должно. Но если модель магнитолы очень «древняя», то возможно где-то есть болты, которые надо открутить.

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобойСледующим шагом следует открутить два болтика на панели вентиляции и приподнять ее вверх, чтобы избавиться от помех.

Теперь надо все провода, которые были позаимствованы у наушников вместе со штекером, припаять к разъему RCA (тюльпан). Порядок припаивания следующий:Общий провод припаивается к металлическому основанию разъема.Проводники каналов припаиваются к средним выводам разъема.Когда все провода будут припаяны на свои места они снова «прозваниваются» мультиметром.Далее припаянные провода и штекер нужно вывести наружу в салон, чтобы можно было без труда подключать мобильные устройства. Здесь уж каждый смотрит по возможностям и конструктивным особенностям передней панели авто. Но самым беспроигрышным вариантом является пепельница (если она не используется по назначению).

Провода должны быть укомплектованы, чтобы после установки магнитолы на свое место их ничего не придавило.

Я бы не рекомендовал никаких изменений в работе аудиосистемы FORD, придется перепрограммировать блок управления аудиосистемой через FORD IDS.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ

488
