Что можно сделать из старой микроволновки

Самоделки из микроволновки и ее электрических деталей

Вышедшим из строя бытовым приборам можно дать вторую жизнь, если использовать корпус устройства и многие внутренние части для изготовления оригинальных изделий. Сгоревшую микроволновку также можно приспособить для других функций. Совершенно необязательно конструировать что-либо сложное и зависящее от бытовой электрической сети.

Отличная заготовка для поделок

Корпус микроволновки может быть использован для хранения пищевых продуктов или как оригинальная мини-лаборатория для выращивания зелени или рассад.

Расскажем, какие поделки можно еще изготовить из неисправной печи СВЧ.

Нагреватель из микроволновки

В кладовке долго лежала без дела старая сломанная микроволновка. Решил из нее сделать, что нибудь полезное. В микроволновке есть мощный трансформатор, если его правильно доработать, то получится мощный резистивный нагреватель для нагрева заржавевших гаек, и других небольших металлических деталей.

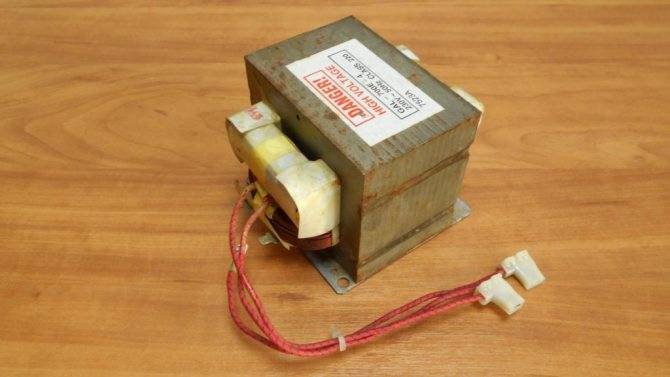

Для этой самоделки подойдет практически любой трансформатор от микроволновой печи, даже неисправный, главное чтобы была цела первичная сетевая обмотка. Мне достался 700 ваттный экземпляр, впрочем чем мощнее тем лучше.

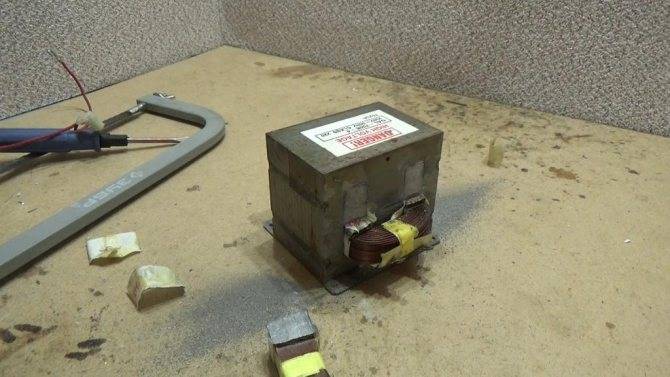

Переделка трансформатора заключается в удалении вторичной обмотки. И намотке двух витков медного провода большого сечения. То есть нам надо перемотать трансформатор таким образом, чтобы понизить выходное напряжение до 1.2 вольта, а силу тока повысить до 600 ампер.

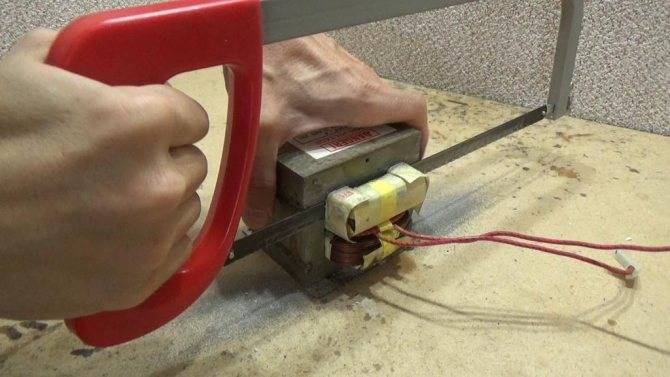

Приступим к делу, берем ножовку по металлу и пилим вторичную обмотку. Пилить надо с двух сторон и очень аккуратно, чтобы случайно не повредить сетевую обмотку.

Теперь надо закрепить трансформатор в тисках и через металлическую наставку с помощью молотка выбить внутреннюю часть вторичной обмотки.

Новую обмотку надо мотать толстым медным проводом. Идеальным вариантом будет сварочный кабель с сечением жилы 16 мм 2 толщина жилы по меди около пяти миллиметров. Желательно брать сварочный кабель в толстой резиновой изоляции.

Делаем два витка. Сварочный кабель плотно входит в окно трансформатора. На этом переделка трансформатора от микроволновки завершена. На концы сварочного кабеля надо одеть медные трубчатые клеймы и расплескать.

Измеряем напряжение на выходе, с двух витков сварочного кабеля получилось 1.2 вольта, а сила тока при такой толщине кабеля будет примерно 600 ампер.

Ну и конечно тесты. Тестировать будем на гайке, собственно для нагрева гаек эта самоделка и предназначена. Буквально за пару минут гайка М8 нагрелась до бела. А, это пожалуй хороший результат.

Нагреватель из микроволновки будет очень хорошим помощником, как для домашнего мастера, так для мастера по ремонту автомобилей. Ведь очень часто приходится откручивать заржавевшие гайки методом нагрева с резким охлаждением холодной водой.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать нагреватель из микроволновки

Вторая жизнь микроволновки

Что можно сделать из старой микроволновой печи?

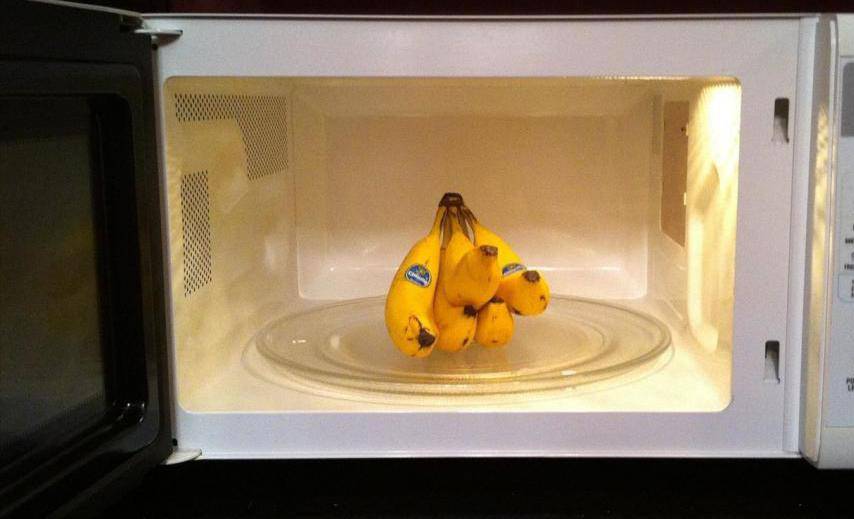

Если у Вас испортилась старая микроволновая печь с механическим управлением, например сгорел МОТ (Microwave Oven Tranformer – трансформатор микроволновой печи) или магнетрон, или по каким-то другим причинам ремонтировать этот кухонный прибор вы не будете, можно попытаться сделать из микроволновки обычную духовку, поставив вместо двигателя, вращающего поддон, нагреватель (ТЭН) или конфорку, например, от электроплитки. Правда остаются вопросы по температурному режиму прибора, но попробовать можно.

Можно даже оставить механический блок управления и дополнительно установить датчик температуры. Правда, скорее всего, придётся стекло заменить на термостойкое, сделать направляющие под противень.

Возможно, переделка возродит микроволновку и подарит Вам не менее интересный прибор. Печь пироги, видимо, на нём не выйдет – дверца и прочие детали не слишком термостойкие, но разогревать пищу (а микроволновка очень часто для этого используется), возможно и получится.

Корпус микроволновки

Из корпуса можно сделать что угодно: от закрываемого ящика до хлебницы. Если процессорный модуль работает, то хлебница будет с часами!

Из МОТ можно сделать устройство для контактной сварки:

Вентилятор использовать по назначению, например для перемешивания воздуха в инкубаторе и т.п.

Двигатель поддона с редуктором можно приручить для переворачивания яиц в инкубаторе, добавив к нему реле времени.

Блок управления

А вот блок управления может пригодиться для другой работы.

Применим блок управления от старой СВЧ печи с механическим управлением для регулирования температуры жала паяльника.

Внешний вид и обозначение клемм может отличаться, но принцип работы и управления — не должен, нужно только с помощью измерительного прибора выяснить, где какой контакт.

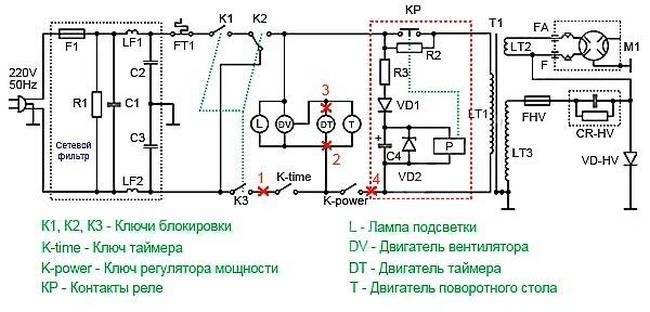

Схема микроволновки

Радиолюбителю, особенно начинающему, необходим паяльник с регулировкой температуры жала.

Обычная практика – собрать устройство на тиристоре, по распространённым в интернете схемам.

Но тем, кто с электроникой пока на «Вы», можно применить механический регулятор.

У этого варианта есть много достоинств — он пригоден для регулирования мощности паяльников, подключенных через трансформатор, понижающий или разделительный. Предлагаемый регулятор имеет широкий диапазон регулировки мощности, и это может быть полезным, например при использовании для подогрева травильного раствора или плавлении пластмасс, или при питании лудильной ванны. Конечно, он не имеет функций термостата, его достоинства – простота и функциональная законченность!

Блок механического управления микроволновой печи состоит из низкооборотного двигателя и 2-х редукторов, один из которых работает в таймере, другой – в регуляторе мощности. На выходе редукторов установлены программные шестерни и связанные с ними кулачки, взаимодействующие с контактными парами. Одна пара контактов отвечает за выдержку времени, другая – за регулирование мощности в нагрузке.

Кулачки шестерни регулирования мощности выполнены так, что при повороте ручки установки мощности меняется соотношение времени замкнутого и разомкнутого состояния контактов. А кулачки таймера двигаются по спирали программной шестерёнки, форма спирали выполнена так, что шкала времени растянута вначале и сжата в конце, на больших выдержках времени.

Из чего состоит микроволновка

Чтобы сильно не углубляться в устройство микроволновки, статья все-таки не об этом, можно вкратце взглянуть, из чего же на самом деле состоит этот полезный бытовой прибор.

Итак, основными элементами микроволновки, являются:

Нагревательный элемент, в качестве которого используются специальные вакуумные лампы;
Понижающий трансформатор переменного тока;
Вентилятор;
«Мозги» с микроконтроллером и всевозможными электромагнитными реле, зуммером, и прочими деталями;
Металлического корпуса;
Двигателя.

Из некоторых моделей микроволновок, например, с грилем, можно извлечь различные нагревательные элементы, инфракрасные излучатели и т. д. Их также можно приспособить под изготовление полезных самоделок.

Как видно, микроволновка состоит из множества элементов, которые вполне можно приспособить под собственные нужды. Однако начнём мы с самых простых вещей, и уже переходя от простого к сложному, покажем, что именно можно сделать из микроволновки.

Советы по сборке пускового устройства

Установите предохранитель на первичной стороне трансформатора, потому что изоляция провода очень быстро протекает под воздействием высокой температуры и может закончиться коротким замыканием между катушками.
Можете установить термореле (регулируемое или фиксированное), которое при достижении, например, 70 градусов, зажжет большую красную лампочку на корпусе и дополнительно включит вентилятор.
Возьмите дополнительный переключатель, чтобы нажать его перед самым запуском стартера, также хорошим решением будет небольшое снижение напряжения.
Ставьте длинный шнур питания 220 В, даже установив 5 м иногда приходится брать удлинитель.
Купите маленький цифровой или стрелочный вольтметр, чтоб сразу видеть состояние аккумуляторов и делать вывод об их заряде.

Альтернативой MOT является трансформатор от серверного блока питания 12 В, мощность которого начинается от 750 Вт.

Меняем слюдяную пластинку дома

Поменять слюдяную пластинку можно самому дома, без вызова мастера по нижеописанной инструкции:

выключите прибор из сети, с помощью отвертки открутите старый пласт. Иногда производитель прикрепляет его на защелки, что упрощает демонтаж в разы;
вытрите слюду от жира, приложите к новой пластинке и вырежьте канцелярским ножом такой же кусок;
шилом сделайте отверстия для болтов, а края зачистите наждачной бумагой. Для вырезания не используйте ножницы. Слюда – лишь спрессованный сплав, поэтому края при обрезании будут неровными, да к тому же сильно крошатся;
очистите новую деталь от пыли, стружки, подождите, пока она высохнет после мытья, обезжирьте;
перед тем, как прикручивать новую пластинку на место, проверьте, все ли в порядке с магнетроном. Если он прогорел, его нужно заменить;
закрутите новую накладку на старые болты или вставьте крепления.

Маломощная духовка

Если у вас сломалась микроволновка или СВЧ-печь с механическим управлением, и ремонтировать ее вы не собираетесь, то из нее можно сделать обыкновенную духовку малой мощности. Для этого электродвигатель, вращающий платформу, демонтируют и устанавливают ТЭН или конфорку от электрической плитки.

Запомните, что перед демонтажем конденсатор СВЧ-печи необходимо разрядить, замкнув его на корпус, потому что он длительное время способен сохранять заряд высокого напряжения.

Остается продумать вопрос по установке направляющих для противня, установить регулятор для режимов и заменить стекло на более термостойкое. На новом изделии пироги печь не получится: дверца, да и многие детали не рассчитаны на длительное воздействие больших температур, но выполнять функции разогрева она будет отлично, работая как печь в формате соло.

Магнетрон

В магнетроне находится очень важный центральный сердечник, который можно извлечь из механизма и сдать в металлолом. Магнетрон состоит из следующих элементов:

катод;
токоподводы нагревателя;
анодный блок;
объемные резонаторы;
выходная петля связи;
коаксиальный кабель;
магниты.

Магнетрон отвечает за микроволны, которые вырабатывает микроволновая печь для прогрева блюд. С теми же целями можно использовать прибор для прогрева компонентов в других устройствах. Главное, чтобы магниты были полностью исправны, как и сама конструкция. Протестируйте состояние магнетрона перед использованием, ведь зачастую микроволновка перестает работать именно из-за него.

Детали из старой и непригодной техники обязательно понадобятся для новых самостоятельных изобретений. Техника своими руками – это превосходные помощники в доме и быту. Не спешите выбрасывать старую микроволновую печь и другие аппараты, ведь детали из них могут действительно пригодиться.

Внимательно и аккуратно разбирайте каркас микроволновой печи, выбирая для себя самые важные элементы. Просматривайте их на пригодность и осуществляйте главные технологические задумки. Не забывайте соблюдать правила безопасности и быть осторожными. Не работайте с включенной микроволновкой. Придумайте новое применение старым деталям и дайте технике вторую жизнь!

Друзьям это тоже будет интересно

Как использовать отдельные детали микроволновки

При изготовлении хлебницы из сломанной микроволновой печи требуется полное очищение корпуса от внутренних деталей. Именно эти запчасти могут быть реализованы, если их демонтаж был осуществлен правильно:

Трансформатор. Потребуется в качестве основного элемента для изготовления своими руками миниатюрной контактной сварки

При полной ненужности или непригодности может быть отправлен на металлолом.
Небольшие переключатели пригодятся домашнему мастеру, электрику.
Моторчик, отвечающий за вращение посуды, сможет понадобиться при конструировании различных моделей.
Плато с радиодеталями привлечет внимание радиолюбителей.
Термоустойчивая лампочка напряжением 220 В.
Магнетрон – снимаются магниты или используется в качестве оборудования для сушки дров. Требуется предельная внимательность.

Вот так не подлежащая ремонту микроволновка может стать полезной вещью для своего владельца.

Как использовать отдельные детали микроволновки

При изготовлении хлебницы из сломанной микроволновой печи требуется полное очищение корпуса от внутренних деталей. Именно эти запчасти могут быть реализованы, если их демонтаж был осуществлен правильно:

Трансформатор. Потребуется в качестве основного элемента для изготовления своими руками миниатюрной контактной сварки

При полной ненужности или непригодности может быть отправлен на металлолом.
Небольшие переключатели пригодятся домашнему мастеру, электрику.
Моторчик, отвечающий за вращение посуды, сможет понадобиться при конструировании различных моделей.
Плато с радиодеталями привлечет внимание радиолюбителей.
Термоустойчивая лампочка напряжением 220 В.
Магнетрон – снимаются магниты или используется в качестве оборудования для сушки дров. Требуется предельная внимательность.

Вот так не подлежащая ремонту микроволновка может стать полезной вещью для своего владельца.

Подпишитесь на наши Социальные сети

Где взять мощный трансформатор? Из чего можно вытащить? | Автор топика: Егор

Нужны трансформаторы от 400Вт и выше, вот только где так сокровища найти? Старые телевизоры, магнитофоны? Дядя извлек из старого советского телека броневой транс мощёностью 600-650Вт, довольно тяжелый. Не подскажите где такие же? Видел в деревне у соседа стоит в гараже Рубин нерабочий, чё там интересненько? Трансформаторы для дела.

Дмитрий в старых совковых ламповых цветных телевизорах — 380 вт. .Русланможно ободрать всю вторичку и намотать свою. .

проще по барахолкам пройтись..

Павел небыло таких телевизоров пи.. дит твой дядя!

Владислав Старый цветной ламповый телевизор, трансформаторное зарядное устройство д\автомобиля, микроволновая печь, линейные трансформаторы проводного радиовещания.

Григорий Если «Рубин» с импульсным блоком питания, ничего в нём не найдёшь для себя. Походи по рынкам, там часто старьё продают. Обязательно что-нибудь найдёшь.

Илья В старых ЦВЕТНЫХ ламповых телевизорах стояли 250-270Вт, максимум 315 Вт.

Алексей Микроволновки. Но учтите, что там трансформаторы работают с превышением габаритной мощности, в режиме насыщения сердечника.

Валерий Со старых цветных ламповых телевизоров можно изготавливать любые трансформаторы от 250 Вт до 5 КВТ. Остается с железа ободрать все обмотки, сложить железо в нужные пакеты, конечно же понадобиться не один такой транс, сделать новый каркас и перемотать заново обмотки по расчету. Даже сварочный трансформатор можно соорудить с 4-х таких трансформаторов.

Игорь Промышленные есть разных мощностей. На заводах надо интересоваться

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.

Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении.
Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
толстый медный провод или жгут проводов небольшого диаметра;
рычаги, которые будут использоваться в качестве прижимов;
рычаг требуемой длины;
надежное основание, на котором будет установлен сварочный аппарат;
зажимные струбцины;
набор отверток;
кабели и обмоточные материалы;
электроды из меди, за счет которых и будет выполняться сварка.

Используем электрические детали

При изготовлении духовки или хлебницы практически не используются внутренние детали устройства. Многие извлеченные запчасти из старой микроволновки можно продать при условии, что они не были сломаны в процессе демонтажа.

Если желание изготовить что-либо своими руками не ограничится только использованием корпуса микроволновки, то вторую жизнь можно дать следующим снятым с устройства деталям:

1. Вентилятор — может использоваться в различных устройствах, например, в самодельной морозильной камере либо в инкубаторе.

Также эту деталь можно использовать в летнее время в качестве стационарного вентилятора.

2. Трансформатор — данная деталь может быть использована для различных целей, но наиболее часто домашними мастерами используется для изготовления самодельного сварочного аппарата.

Изготовить устройство совсем несложно: для этой цели достаточно избавиться от вторичной обмотки, вместо которой следует намотать несколько витков толстой медной проволоки.

Из трансформатора также можно сделать мощное зарядное устройство для аккумулятора. Для этой цели также удаляется вторичная обмотка и наматываются необходимое количество медной проволоки до получения выходного напряжения 12 В.

3. Двигатель тарелки — данная деталь применяется в самодельных инкубаторах для переворачивания яиц.

Учитывая тот факт, что эта функция должна включается через определенный промежуток времени, чтобы обеспечить необходимый интервал, в электрическую цепь устанавливается реле времени.

Двигатель с редуктором и с подиумом может быть также использован для различных декоративных поделок с подсветкой, которые можно установить на приусадебном участке.

4. Конденсатор, плата управления и другие радиодетали могут быть использованы для различных электронных поделок.

При использовании деталей микроволновки следует проявлять осторожность: изделия могут содержать опасные для человека вещества. В старых микроволновках опасные вещества могут также содержаться в высоковольтных конденсаторах

Из микроволновки и ее деталей можно изготовить немало интересных и полезных в хозяйстве вещей, при этом финансовые затраты во многих случаях ограничатся только приобретением паяльных принадлежностей.

Какие самоделки из микроволновки можно сделать

Итак, рассмотрим наиболее популярные самоделки из микроволновки, которые можно достаточно легко сделать своими руками.

Электрическая духовка;
Хлебница из микроволновки;
Небольшой шкафчик;
Маломощный генератор на 220 Вольт;
Аппарат для точечной сварки;
Зарядное устройство для автомобиля.

Кроме того, электрические узлы микроволновки пригодятся для изготовления всевозможной электроники.

Хлебница из микроволновки

Сделать простую, но оригинальную хлебницу из микроволновки очень просто. Для этих целей потребуется использовать одну единственную вещь от этой бытовой техники — металлический корпус.

Лучше всего будет заранее извлечь все ненужное из микроволновки и по максимуму её разгрузить. Для того чтобы украсить самодельную хлебницу, можно воспользоваться различными наклейками, коих в наш век, существует несчётное количество всевозможных вариантов.

Сварочный аппарат из микроволновки

Сделать сварочный аппарат для точечной сварки можно из трансформатора микроволновки. Суть переделки трансформатора заключается в том, чтобы изменить количество витков вторичной обмотки, для чего используется более толстая медная проволока.

Практически таким же способом изготавливается и зарядное устройство для автомобиля. С этой целью придется подобрать нужное количество витков проволоки (чтобы на выходе получилось 12 Вольт), предварительно избавившись от вторичной обмотки трансформатора.

Генератор из двигателя микроволновки

Некоторые мастера делают из двигателя от микроволновки, такую самоделку, как генератор. Двигатель, установленный в микроволновке, способен вырабатывать электрический ток, а его мощность, составляет порядка 50 Вт.

Чтобы сделать небольшой генератор из микроволновки, потребуется соорудить корпус и приделать к валу двигателя рукоятку. Также на корпусе нужно разместить небольшую розетку, к которой можно было бы подключить фонарик, и другие потребители электроэнергии.

Внимание, самодельный генератор из двигателя микроволновки, способен вырабатывать напряжение свыше 110 Вольт, что весьма и весьма опасно для здоровья. Поэтому будьте внимательней при изготовлении подобного рода электрических самоделок

Духовой шкаф из микроволновки

Кроме всех вышеперечисленных самоделок из микроволновки, отдельные детали этой бытовой техники, можно умело применить для самых разных целей.

Так, например, вентилятор из микроволновки, отлично подойдет для установки в самодельный инкубатор.

Кстати, используя электрический ТЭН не более 1 кВт мощностью, из корпуса микроволновки можно сделать отличный духовой шкаф. Что понадобится сделать, так это поместить ТЭН в нижней части корпуса, предварительно сняв с него все ненужные для использования детали.
