Что это − розетки с таймером?

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

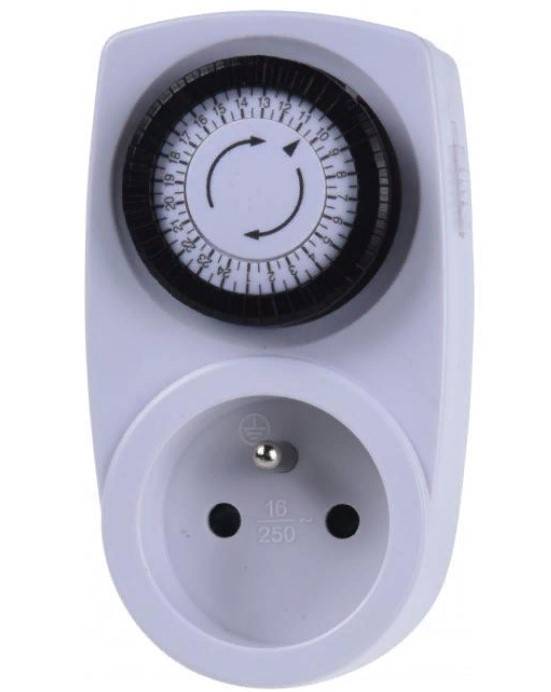

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

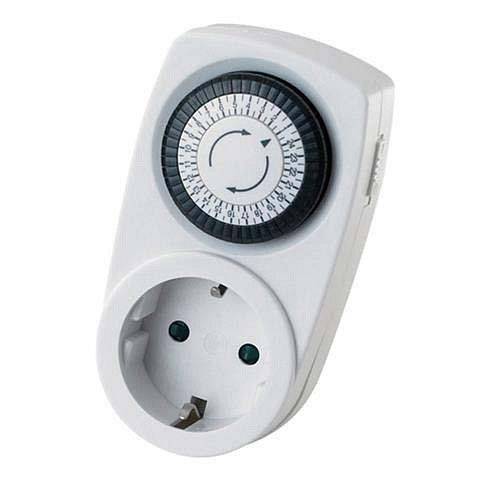

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

• Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
• Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
• Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Электронные

Электронные розетки с таймером бывают двух типов:

• суточные
• недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

• минимальный интервал времени вкл.-откл. – 1 мин
• кол-во таймеров – 10
• система программирования сутки/7 дней в неделю
• рабочая температура – от минус 10 до плюс 40 градусов
• степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не “любит” индуктивную нагрузку – двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

Инструкция по настройке электронной розетки с таймером – скачать

Подводя итог, можно посоветовать – выбирайте розетку с механическим таймером если:

• хотите сэкономить
• вам нужен простой прибор, который не требует долгого изучения настроек и программирования
• вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
• минимальное время, через которое должно произойдет включение или отключение – 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

Умные GSM розетки

GSM розетки — это инновационный гаджет, позволяющий сэкономить бюджет и обезопасить жилье. Данные изделия оснащены специальным датчиком и функциями, делающие обычный товар многофункциональным. Можно не переживать за воспламенение в случае перегрева техники. Розетка сама отключит его или перезагрузит. Внешне устройство практически не отличается от оригинала.

Удобным является и дистанционное управление со смартфона. Также она подключает электроприборы по времени. Все эти функции позволяют существенно экономить семейный бюджет и не переплачивать за электроэнергию по счетам.

Настройка механического таймера

Механический задатчик времени представляет собой верньер со шкалой, размеченной по часам, и дополнительно разбитой на пятнадцатиминутные сектора. Оборот верньера составляет 24 часа.

Каждый пятнадцатиминутный сектор оканчивается ламелью (клавишей), которая может находиться в нажатом, или отжатом состоянии. Алгоритм установки меток времени на таймере следующий:

1. Выставить верньер на текущее время, поворачивая его по часовой стрелке, пока напротив маркера не установится метка актуального времени. В противоположную сторону диск не вращается, и, если приложить усилие, он сломается.
2. Выставляем периоды включения и выключения тока в нагрузку. При помощи шариковой ручки, или другого тонкого предмета, необходимо нажать или поднять ламели. Каждая клавиша удерживает состояние розетки 15 минут. Нажатая клавиша устанавливает режим «включено», отжатая «выключено».

Для включения напряжения на полчаса необходимо нажать две расположенные рядом клавиши. Для включения на час — четыре, и так далее. Цифры на шкале указывают время суток, в которое будет включена, или выключена, розетка.

После установки таймера устройство подключается к электрической сети, и верньер начинает вращаться, наподобие часовой стрелки. Через 24 часа цикл начнется сначала.

На розетке имеется переключатель, позволяющий перевести гаджет в режим «Всегда включен», или «Всегда выключен» В этих режимах установки таймера игнорируются.

Достоинства: Низкая цена.

Недостатки: невысокая точность и энергозависимость. Погрешность периодов включения и выключения, погрешность установки текущего времени. При отключении объекта от электроэнергии, вращение верньера останавливается, и возобновляется после возобновления подачи электропитания. Текущее время на устройстве в таком случае необходимо корректировать. Установка временных промежутков производится только вручную, на период не более суток.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

• включить устройство в сеть для подзарядки аккумулятора;
• на включенной розетке обозначить фактический день недели и время;
• задать период включения и выключения с помощью системы программирования;
• после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
• подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
4. По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Как настроить электронный розеточный таймер

Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.

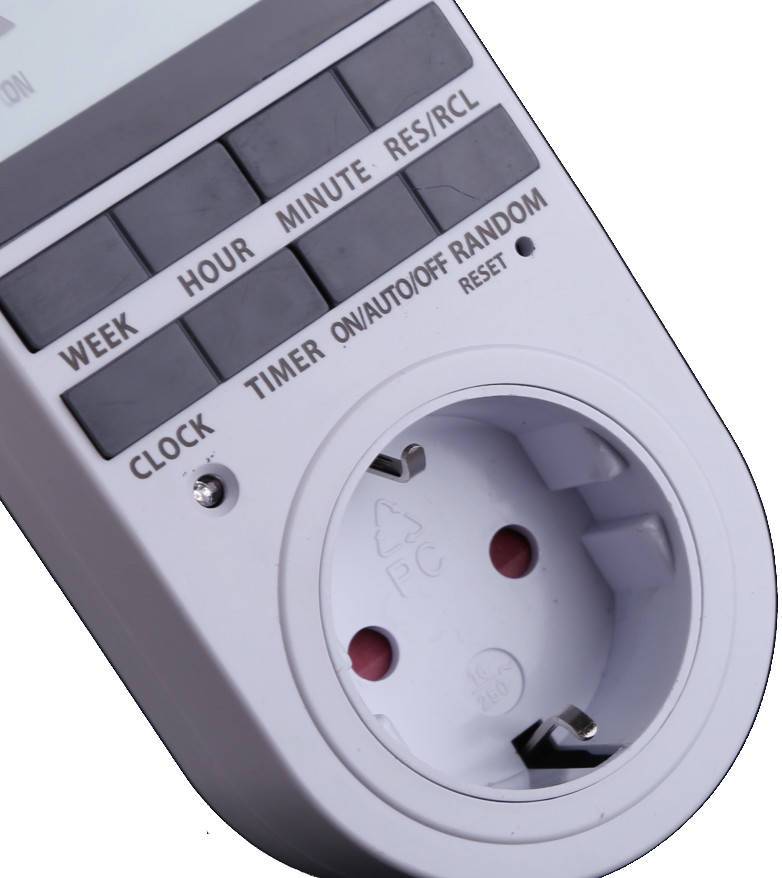

Обычно набор кнопок на разных таймерах один и тот же

Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:

• master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
• random или rnd. Установка или сброс режима случайного включения;
• clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
• timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
• rst/rcl. Отключение и включение программ;
• week/hour/minute. Установка времени на неделю, час минуту.

В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

1. После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
2. Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
3. Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
4. Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
5. Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

При установке подобного прибора внутрь щитка потребуется помощь электрика

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку
Masterclear – удобная и простая модель для установки в розетку

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

1. Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
2. Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
3. Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
4. Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
5. Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
6. Выход из меню программирования осуществляется кнопкой Clock.

Установка таймера – это способ экономии потребления электричества для любого прибора.

Ещё раз увидеть тонкости настройки можно из представленного видео.

Электронный таймер CN101A помощник на даче и не только.

Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Настройка таймеров-розеток

При механическом управлении настройка производится за счет барабана. На нем имеется временная разметка, с помощью которой и выставляется нужный период. Как пользоваться розеткой с механическим таймером и настраивать время:

• выставить фактическое время при помощи вращающегося колесика (вращать нужно по часовой стрелке);
• нажать на цифровые клавиши, выставив подходящий период включения;
• подключить к розетке прибор.

Для настройки электронного таймера предварительно нужно составить недельный график работы прибора, а потом внимательно выставить рассчитанные параметры. Выставить нужный период можно с помощью кнопок вправо, влево, вверх, вниз, удаление, активация, обратный отсчет, сброс. Увидеть настраиваемое время можно на светодиодном экране.

Правила настройки электронной розетки с таймером:

• предварительная зарядка аккумулятора;
• сброс предыдущих настроек таймера, если они были;
• обозначение фактического дня недели и времени;
• установка периодичности включений и выключений с помощью кнопок;
• нажать «time» для отображения текущего времени;
• подключение таймера в сеть;
• подсоединение прибора.

Область применения

Розетка с таймером экономит электричество

Таймер включения и выключения программируемый 220в является прибором узкой направленности. Он подходит для выполнения следующих задач:

• Управление домашними приборами. В эту категорию входят чайники, телевизоры, отопительная система, насосы, подсветка аквариумов и другое домашнее электрооборудование. При грамотном выборе интервалов работы происходит экономия электричества и, соответственно, бюджета.
• Управление осветительными устройствами. Помимо автоматического включения и выключения света выполняется защитная функция. Если приобрести розетку со случайной генерацией включения, свет будет периодически зажигаться, как будто в доме присутствуют жильцы. Это спугнет потенциальных грабителей и нежелательных гостей от кражи имущества. Используются такие приборы в загородных домах и коттеджах.
• Управление сельскохозяйственной деятельностью. Для владельцев больших ферм автоматизация является обязательным пунктом. При помощи умной розетки с таймером можно настроить автоматическое кормление животных, полив, вентиляцию, подсветку растений.

Программируемая розетка является неотъемлемой частью умного дома. Она позволяет контролировать работу любого электроприбора.
