Создание строительного пылесоса для дома своими руками

Как из обычного пылесоса сделать строительный пылесос своими руками

При определенных технических навыках и умениях изготовить строительный пылесос своими руками не составит особых проблем.

Разумеется, необходимо иметь знания об общем устройстве такого агрегата. Итак, общее устройство строительного пылесоса таково:

Сегодня в ассортименте изготовителей значатся и бытовые, и промышленные модели. Вторые имеют такие типажи:

  1. Ранцевый.
  2. Набедренный.
  3. Бензиновый.

Их обычно задействуют, когда ведутся работы на разных станках, и необходимо очистить помещение от строительной пыли. Подобные аппараты применяют ремонтники, когда проводят строительную, ремонтную и отделочную деятельность в разнообразных помещениях.

Промышленный аппарат может убирать даже микроскопическую пыль, которая имеется в строительном мусоре. Еще он замечательно убирает:

  • древесные опилки;
  • металлическую стружку;
  • очень мелкие элементы битого стекла;
  • песок различной фракции;
  • жидкости технического назначения.

Стоить эти агрегаты могут очень дорого. Поэтому вполне логично попытаться собраться подобную модель самостоятельно. Самодельный пылесос сможет собирать цементную пыль в бытовых условиях.

Ключевые составляющие конструкции строительного пылесоса (СП)

Схему промышленного пылесоса сложно представить без вихревого отделения, устройство которого представлено далее.

До начала самостоятельных работ по изготовлению стройпылесоса требуется провести анализ конструкционных специфик данной техники.

Промышленные СП характеризуются солидной мощностью и внушительной массой. Применение техники с такими характеристиками позволяет существенно увеличить период бесперебойной работы.

Однако, чем солиднее мощность электрического привода в таком аппарате, тем серьезней и его масса. Данный фактор обуславливает создавать промышленные модификации на платформах с небольшими колесиками.

Такая мера облегчает перемещение и применение агрегата.

Отдел для сбора мусора должен создаваться из материала высочайшей прочности.

Оптимальным вариантом считается сталь, стойкая к ржавчине (нержавейка). Ее поверхность дополнительно покрывается антибактериальным средством.

В конструкцию обязательно нужно включать фильтрующую составляющую. Также нужно снабдить технику прибором, автоматически оповещающим о наполнении емкости мусором.

Дополнительных составляющих обычно две: это механизм снижения уровня шума от работающего аппарата и резервные баки для мусора.

Самостоятельный процесс

Сделать строительный агрегат для очищения комнат от сложного мусора можно на базисе старого советского пылесоса. Например, это может быть модель «Урал ПН-600».

Для задуманного понадобится такой арсенал:

  1. Обозначенная модель пылесоса.
  2. Болгарка.
  3. Элемент трубы.
  4. Ведро из пластика. Требования к нему: плотная крышка, прочная ручка.
  5. Изолента.
  6. Скотч.
  7. Дрель электрического типа.
  8. Набор саморезов.
  9. Специальный клей.
  10. Бинт (можно использовать и марлю).

На первоначальной стадии необходимо доработать конструкцию емкости для собирания мусора. Здесь понадобится отвертка. С ее помощью ликвидируются колесики. Образовавшиеся отверстия нужно заклеить скотчем.

Отвертка используется и для устранения шильдика. Участок крепления заклеивается аналогично. Перед ликвидацией заклепок и защелок требуется снять удерживающие составляющие с пружин. Устранив их, поставьте заглушку. Ее обмотайте изолентой.

В днище нужно сделать отверстие. Нужный диаметр – 4,3 см. Используется дрель. Здесь понадобятся прокладки. Плотность их стенки – 4 мм. Для их создания применяется уплотнительный материал.

Это был спектр подготовительных действий. Далее можно начинать сборочный процесс.

Используемые элементы и материалы согласно проектированию располагаются следующим образом:

В преобразованную емкость для мусора ставятся патрубок, крышка, а также патрубок.

В дрель вставляется сверло, диаметр которого составляет 2 мм. Этим инструментом высверливаются отверстия. Крышка фиксируется саморезами. Их оптимальные параметры — 42 х 1 см.

После чего потребуется отверстие для монтажа особого патрубка. Он еще называется всасывающим. Здесь применяются ножницы по металлу. После монтажа патрубок фиксируется с помощью саморезов.

Между этим элементом и корпусом получается соединение, которое нужно герметизировать. Применяется простой бинт или марля, только их нужно пропитать клеем. Подходящие марки клея — «Титан» и «Дракон».

Когда будете оставлять созданный аппарат на хранение, ни в коем случае не накрывайте его. Следствием этого может стать проникновение пыли на аппарат.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Далее все просто. Намазываете клеем крышки.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Сбор агрегата из подручных материалов

Если под рукой есть необходимые материалы, можно самостоятельно собрать ручной пылесос. Ниже будет приведено пошаговое руководство по изготовлению небольшого мобильного аппарата для сбора мелкого строительного мусора.

Материалы

Для изготовления устройства потребуются такие комплектующие:

  • небольшой электромотор;
  • пластиковая бутылка;
  • кабель с выключателем;
  • элементы питания;
  • флакон от дезодоранта;
  • канцелярские кнопки;
  • стяжка;
  • капроновая сетка;
  • гофрированный шланг.

Этих деталей достаточно для компактного переносного устройства по сбору крошек и мелкого мусора. Если нужен более мощный прибор, комплектующие должны быть гораздо серьезнее.

Корпус

Начинать сборку нужно с таких действий. Найти на пластиковой бутылке место, где горлышко начинает расширяться, и отрезать эту часть. От оставшегося корпуса отрезать примерно половину и убедиться, что часть с горлышком плотно вставляется внутрь.

Крыльчатка

Следующий шаг – изготовление крыльчатки для мотора. Для этого потребуется пустой металлический флакон из-под дезодоранта или освежителя воздуха

В нем необходимо осторожно отпилить дно и верхушку, а затем разрезать вдоль и выпрямить. Получится лист металла

Теперь нужно замерить диаметр части бутылки с дном, отметить его на заготовке, выделить центр и с помощью циркуля начертить окружность. Ее делят на 8 одинаковых секторов, после чего в центре шилом проделывают отверстие для крепления мотора.

Далее окружность следует вырезать, после чего по каждой линии начерченных секторов делается разрез, примерно на четверть радиуса не доходящий до отверстия в центре. После этого каждый сектор выгибается под небольшим углом, образуя, таким образом, крыльчатку для мотора.

Двигатель

Теперь берется маленький 12-вольтовый двигатель. На его вал надевается крыльчатка и крепится термоклеем. Затем в нижней части бутылки проделываются несколько отверстий для выхода воздуха, а в крышке — дырочка для вывода провода. Далее крышка с помощью термоклея крепится к тыльной стороне мотора, а затем двигатель приклеивается ко дну бутылки. Провода при этом выводятся наружу через ранее проделанные отверстия для отвода воздушного потока.

Воздушный фильтр

Следующий шаг – изготовление ограничителя для воздушного фильтра. Для этого используются канцелярские кнопки. Их устанавливают по окружности острием внутрь в нижнюю часть бутылки. Делать это нужно на достаточном удалении от крыльчатки таким образом, чтобы будущий фильтр ложился на острие кнопок и не проваливался вниз.

Для изготовления фильтра потребуется стяжка и мелкая капроновая сетка. Из стяжки формируется окружность по диаметру бутылки, затем ее приклеивают к сетке и вырезают. Фильтр устанавливают на канцелярские кнопки, после чего надевают верхнюю часть бутылки.

Шланг

Шланг с насадкой для забора мусора делается из небольшого куска гофрированной трубки диаметром чуть меньше горлышка бутылки и пустого пластмассового тюбика из-под клея ПВА или аналогичного. Для этого на гофру наматывают уплотнитель и крепко вставляют в горлышко так, чтобы часть трубки попала внутрь корпуса. Тюбик разрезается на две части, после чего верхняя обрезается так, чтобы получился небольшой совок. При этом носик тюбика не обрезают — он будет вставлен в трубку и закреплен.

Ручка и ножки

Ручку пылесоса можно сделать из еще одного куска гофрированной трубки. Она в виде дуги приклеивается к корпусу бутылки. Ножки пылесоса делают из крышек от пустых бутылок, приклеивая их к нижней части корпуса устройства. На этом все – аппарат готов. Теперь его можно подключить к элементу питания и использовать для сбора мелкого мусора и пыли.

Процесс создания циклонного фильтра своими руками

Рассмотрим процесс изготовления каждой конструкции циклонного пылесоса по отдельности. Одноведерный вариант – это два вида, в которых соединение шлангов можно провести по-разному.

Вариант №1

Здесь сверлят отверстие по центру крышки и в боковой части самого ведра ближе к горловине. Далее:

  • в крышку устанавливается патрубок, глубина установки в пределах 5 см;
  • стык герметизируется силиконом;
  • в отверстие в ведре вставляют патрубок, направляя его вдоль стенки емкости;
  • глубина установки в пределах 10 см;
  • стык заполняют силиконовым герметиком.

Циклон готов, его устанавливают в конструкцию самодельного строительного пылесоса.

Вариант №2

Здесь сверлят отверстия только в крышке. Одно по центру, второе ближе к краю. В первое вставляется прямой патрубок, к нему впоследствии будет подсоединяться шланг, ведущий к бытовому пылесосу. Во второе вставляется отвод. К нему будет подсоединена гофра с насадкой для сбора пыли.

Внутреннюю часть отвода надо направить вдоль стенки пылесборника. Можно вместо отвода установить прямой парубок, укладывая его под наклоном так, чтобы входящий внутрь емкости воздушный поток создавал вихревое движение.

Двухведерный вариант

Это более сложная конструкция, где два ведра устанавливаются друг на друга

Здесь важно хорошо соединить между собой две емкости. Обычно для этого используют клей

Но есть и другие варианты. Обязательно стык между ними промазывается силиконовым герметиком.

У этой конструкции есть свои особенности:

  1. Крышка нижнего ведра не устанавливается.
  2. Дно верхнего вырезается, но оставляется кромка шириною 1-2 см.

Все остальное точно так же, как и в двух первых вариантах. То есть отверстия под патрубки можно вырезать только в крышке устройства или одно сбоку.

Внимание! Увеличить эффективность сбора пыли можно, если залить внутрь самодельного циклона немного воды. Примерно на высоту 2-3 см

Плюс – уложить поверх водной глади ткань или синтетическую сетку. Последние не дадут образовываться внутри пылесборника взвешенным каплям воды.

Пошаговое описание сборки стружкоотсоса

Изготавливать циклон своими руками с домашним пылесосом из ведра в виде стружкоотсоса не стоит. Или необходим очень мощный бытовой прибор. Плюс – несколько ведер, соединенных в большую емкость. Поэтому мастера стружкоотсос собирают из разных деталей: готовых или изготавливаемых своими руками. А в качестве пылесборника используют мешок, пластиковую бочку или фанерный короб.

Самый простой вариант – использовать в конструкции готовый канальный вентилятор. Бывший в употреблении не подойдет, у него может быть разбалансированная крыльчатка, которая в процессе работы просто разнесет всю конструкцию. Цена нового высока. Можно собрать вентилятор самостоятельно.

Один канадский мастер придумал стружкоотсос, в состав которого входит домашний пылесос. При этом работает устройство очень эффективно. Но используют его только для удаления мелкой стружки в небольших количествах. Отличительная деталь конструкции – крышка, которая изготовлена из фанеры. Она состоит из двух блинов, нижний вырезан так, что внутри емкости образуется по большей части периметра зазор. В него стружка и падает.

Все остальное ничем не отличается от выше предлагаемых вариантов. Просто сам пылесборник делают большим объемом. Для этого используют или два ведра, установленных друг на друга, или большую пластиковую бочку.

Два фанерных блина располагаются на расстоянии 10-15 см друг от друга. Разъединяют их деревянные упоры, которые крепятся к самим блинам саморезами. Пространство между блинами – это камера, где создается разрежение воздуха. Стружка двигается по стенкам пылесборника, падая в него через образованный зазор.

Все остальные элементы, а это патрубки, крепятся к крышке шурупами. Обязательное условие – полная герметичность стыков.

Изготовление циклонов для строительных пылесосов своими руками – дело несложное. Главная задача – выбрать необходимую конструкцию, которая бы работала эффективно в предполагаемых условиях эксплуатации. Все необходимые материалы и изделия можно найти в доме или приобрести за копейки на ближайшем строительном рынке. Стружкоотсос – более сложная разновидность, но и ее можно сделать самостоятельно.

Изготовление фильтра в пылесос своими руками

Как сделать пылесос для строительной пыли своими руками

Назначение аквафильтра и его самостоятельное изготовление

Изготовление моющего пылесоса своими руками

Технология разборки пылесоса LG в домашних условиях

Как сделать измельчитель травы и веток для дачи своими руками

Самодельный стружкоотсос

Для домашнего мастера, у которого есть столярная мастерская дома, не проблема собрать стружкоотсос. Этот станок необходим для того, чтобы собирать стружку, которая все время мешается под ногами.

Для сборки потребуется фанера и электродвигатель с длинным валом. Мотор лучше брать помощнее с оборотами в пределах 3000 об/мин.

Из фанеры изготавливается крыльчатка в виде водяной мельницы

Здесь важно ее отбалансировать, чтобы не было биения. Это делается с помощью высверливания отверстий или в боковинах крыльчатки, или в лопастях

Первый вариант лучше.

Перед тем, как собрать пылесос, необходимо сделать из той же фанеры корпус. Это две одинаковые боковины в виде улиток и верхняя часть, которая будет располагаться по периметру корпуса, закрывая его со всех сторон.

Сборка производится по следующему принципу:

  1. Устанавливается одна боковина корпуса. Она крепится к корпусу двигателя, благо на его поверхности есть монтажные крепления.
  2. Крыльчатка насаживается на вал электродвигателя и крепится с помощью шайбы и гайки.
  3. Монтируется верхняя часть. Она крепится к установленной боковине.
  4. Проводится установка второй боковины, которая крепится к верхней части корпуса самодельного пылесоса для мастерской.

Все крепления – это саморезы. Для сбора стружки понадобится дополнительная емкость. Это может быть обычный мешок, короб или любое другое решение.

Пылесос, в котором сепаратор и емкость для сбора мусора представляют собой одно целое

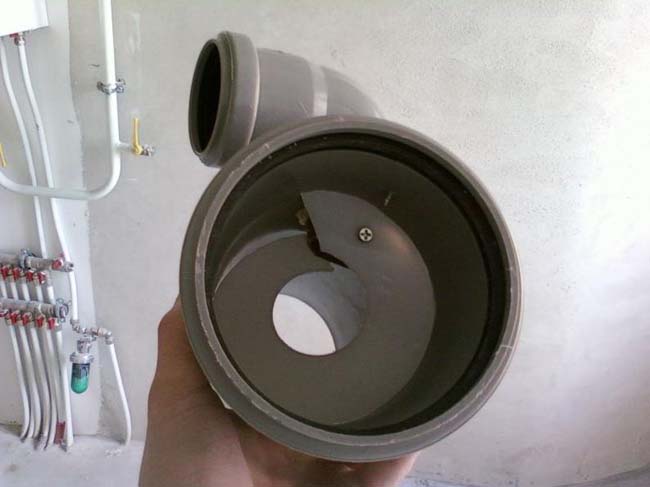

Простейший циклон делается из канализационной трубы большого диаметра.

Высота имеет принципиальное значение: чем более длинный путь проделает грязный воздух вдоль стенок, тем меньше частиц попадет в выпускной патрубок. Другая сторона медали – длинный цилиндр требует большой мощности базового пылесоса.

Есть способ пойти на технологический компромисс: высоту цилиндра делаем средней, а по пути движения монтируем спиральную направляющую типа «улитка».

Это эффективная технология. Во-первых, загрязненный воздух принудительно направляется по необходимой траектории, создается максимальная центробежная сила для твердых частиц.

Во-вторых, отсутствуют завихрения в центральной части цилиндра, в которых может находиться взвесь из более легкой пыли. В любом случае, на выходе мы получаем более чистый воздух.

Типовой набор деталей показан на иллюстрации.

Кроме комплектующих для канализации, вам понадобятся:

  1. крепежные элементы: винты, саморезы
  2. средство для герметизации стыков (густой клей или герметик)
  3. прочный скотч (если не удастся обеспечить герметизацию традиционным способом)

Собственно это всё. Никаких сложных технических приспособлений не требуется. Отдельно можно сказать про извлечение скопившегося мусора. Либо нижняя часть циклона выполняется съемной, либо используется дополнительная емкость, сверху которой пристыковывается цилиндр.

Вторая конструкция удобна в использовании, но требует мощного пылесоса. Объем существенно увеличивается, и для создания первичного вакуума требуется больше энергии.

Итог: Нет необходимости тратить значительные средства на покупку промышленного образца. Самодельный агрегат не менее эффективен, и строится из недорогих подручных материалов.

Самодельный циклон за две минуты — видео

Принцип работы

В стенах дома расположены полностью герметичные трубопроводы, которые с одной стороны подключены к центральному аппарату, с другой – выходят в комнаты в виде специальных пневматических розеток. Сам центральный аппарат чаще всего устанавливается в тех местах, где он не помешает. В частных домах – в котельной, кладовке, гараже, в обычной квартире – на балконе или лоджии. К пневматической розетке подключается специальный шланг, на конце которого насадка для уборки. Этот шланг отличает от шлангов обычных пылесосов только одно – длина, которая достигает иногда 10 метров.

Встраиваемый пылесос – техника, которая сделает уборку простой и легкой, поможет содержать свой дом в чистоте и порядке. Прибор идеально справляется не только с гладким полом, но и с коврами. Успешно удаляет пылевых клещей, очищает все поверхности от продуктов жизнедеятельности клещей гуанина, которые и вызывают у большинства людей аллергию. Легко убирает шерсть домашних животных, очищает труднодоступные места за мебелью и у плинтуса.

Уборка без шума и пыли

Основное различие между мобильным пылесосом и встроенным централизованным это то, что блок второго устанавливается стационарно в отдельном расположении – в подвале, прачечной, мансарде, лоджии и пр., а значит шум его работы вас не будет отвлекать (кстати, соседи от шума тоже не в восторге, и о шумоизоляции о соседей я писал в этой статье – это актуально для квартир). От блока (силового агрегата) по всем помещениям проходит система трубопроводов.

Схема устройства центральной системы пылеудаления в частном доме

В каждой комнате от воздухопровода выведены пневморозетки (имеют вид обычной розетки с крышкой). Вам не придется бегать по всей квартире с пылесосом. Нужно лишь к любой из пневморозеток подсоединить легкий уборочный шланг – контакты тут же замыкаются, а агрегат получает сигнал к началу работы. Вы можете начинать пылесосить, а пыль по воздушному трубопроводу отправляется к силовому агрегату. По окончанию уборки достаточно лишь отсоединить шланг от пневморозетки.

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно

При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Кроме того, велика вероятность, что насадка попросту развалится

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

  1. Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
  2. 2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
  3. Труба длиной около 1,5 метров.
  4. 2 гофрированных шланга по 1 метру.
  5. Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

  1. В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
  2. Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
  3. Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
  4. Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.
